طرق وقواعد الحساب

قواعد الحساب لها التفاوتات الخاصة بها ، تحتاج إلى معرفتها قبل حساب قطر الأنبوب. هناك عدة طرق حسابية ، تعتمد على من وبأي ظروف سيتم تنفيذها:

1. عالية الدقة ، يتم استخدامها في صناعة الغلايات ويتم تنفيذها بواسطة أقسام التصميم لمصنعي المعدات.
2. الحسابات التقريبية التي قام بها غير المتخصصين بناءً على الرسوم البيانية والمخططات والجداول.
3. تلقائي ، يتم الحصول عليه على أساس الحساب عبر الإنترنت.

تُفهم الحسابات الدقيقة على أنها الحسابات التي يتم فيها أخذ العديد من العوامل في الاعتبار:
درجة حرارة غاز المداخن عند مخرج المرجل ومن الأنبوب ، وسرعة حركة الغازات في الفرن وفي أقسام نظام عادم الدخان ، وفقدان ضغط الغاز على طول الحركة في مسار الهواء والغاز. يتم الحصول على معظم هذه المعلمات بشكل تجريبي من قبل الشركات المصنعة لمعدات الغلايات وتعتمد على العلامة التجارية للغلاية ، لذا فإن هذا النوع من الحساب غير متاح عمليًا للمستخدمين.

فيما يتعلق بالطريقة التقريبية ، قبل حساب قطر المدخنة ، يتم أخذ خصائص حجم غرفة الاحتراق في الاعتبار. لتحديد المعلمات الهندسية للأنابيب ، هناك العديد من الجداول والرسوم البيانية

على سبيل المثال ، مع وجود صندوق نيران بأبعاد 500 × 400 مم ، يلزم وجود أنبوب دائري من 180 إلى 190 مم.

تعتمد الطريقة الثالثة على استخدام الآلات الحاسبة الخاصة عبر الإنترنت. إنهم يأخذون في الاعتبار جميع المعلمات المهمة تقريبًا ، لذا فهم يقدمون نتائج دقيقة للغاية. من أجل استخدامها ، سيحتاج المشغل إلى معرفة الكثير من بيانات البداية.

الطريقة الدقيقة

تستند الحسابات الدقيقة إلى قاعدة رياضية شاقة إلى حد ما. للقيام بذلك ، سوف تحتاج إلى معرفة الخصائص الهندسية الأساسية للأنبوب ومولد الحرارة والوقود المستخدم. لمثل هذا الحساب ، يمكنك استخدام الطريقة التالية لتحديد قطر الأنبوب الدائري لموقد الخشب.

معلمات حساب الإدخال:

• مؤشرات غازات T عند مخرج المرجل t - 151 درجة مئوية.
• متوسط ​​سرعة غازات المداخن 2.0 م / ث.
• الطول المقدر للأنبوب ، والذي يستخدم بشكل قياسي في المواقد ، هو 5 أمتار.
• كتلة الحطب المحترق ب = 10.0 كجم / ساعة.

بناءً على هذه البيانات ، يتم حساب حجم غازات العادم أولاً:

V = [B * V * (1 + t / 272)] / 3600 م 3 / ث

حيث V هو حجم الكتل الهوائية اللازمة لاكتمال احتراق الوقود - 10 م 3 / كجم.

V = 10 * 10 * 1.55 / 3600 = 0.043 م 3 / ثانية

د = √4 * V / 3.14 * 2 = 0.166 ملم

الطريقة السويدية

غالبًا ما يتم إجراء حسابات المداخن باستخدام هذه الطريقة ، على الرغم من أنها أكثر دقة عند حساب أنظمة مداخن المواقد ذات الصناديق المفتوحة.

الطريقة السويدية

وفقًا لهذه الطريقة ، يتم استخدام حجم غرفة الاحتراق وحجم غازها للحساب. على سبيل المثال ، بالنسبة للموقد الذي يحتوي على بوابة بارتفاع 8 وبوابة عرض 3 حجارة ، والتي تتوافق مع الحجم F = 75.0 × 58.0 سم = 4350 سم 2. يتم حساب نسبة F / f = 7.6٪ ويتم تحديد من الرسم البياني أن مدخنة مستطيلة بهذا الحجم لا يمكن أن تعمل ، ربما استخدام تصميم مقطع دائري ، لكن يجب ألا يقل طولها عن 17 مترًا ، وهذا ليس حقًا متوسط. في هذه الحالة ، من الأفضل الاختيار من الخلف ، وفقًا لقسم القطر الأدنى المطلوب. من السهل العثور عليها بارتفاع المبنى ، على سبيل المثال ، لمنزل من طابقين ، يبلغ الارتفاع من الموقد إلى غطاء المدخنة 11 مترًا.

نسبة F / f = 8.4٪. f = Fх 0.085 = 370.0 سم 2

D = √4 × 370 / 3.14 = 21.7 سم.

هل هناك مدخنة عالمية

كيف تحسب مدخنة للموقد وأنظمة التدفئة الأخرى؟ هل من الممكن تثبيت مثل هذه القناة التي تتوافق مع أي نوع من أنواع الوقود ، إذا تم اختيار مادتها دائمًا وفقًا لنوع الوقود المحدد؟ في الوقت الحالي ، لم يتم اختراع مثل هذه الآلية العالمية. هناك بعض الأنظمة التي تعمل بشكل جيد مع بعض أنواع الوقود. ومع ذلك ، فهي بعيدة كل البعد عن الجودة.

القسم الداخلي

يعد حساب المقطع العرضي للمدخنة مطلبًا إلزاميًا لجودة نظام العادم.

شكل اسطواني. تسخين نظام تسخين الغاز غير متساوٍ ، ولهذا السبب ، تتم حركة الدخان عبر الأنبوب بشكل حلزوني. لذلك ، سيكون الشكل الأمثل للأنبوب أسطوانيًا. هي التي ستوفر الجر المثالي.

إذا قمت بتصميم مدخنة مربعة الشكل ، فلن تتشكل الدوامات بسبب عدم وجود تيار هواء ، وسيتجمع الدخان في الزوايا. ونوعية نظام العادم وصحتك تعتمد على سرعة قوة العادم.

كما أن الشكل الأسطواني لقناة المدخنة مناسب لمراجل الجيل الجديد (طبقة التوقف).

نشاهد الفيديو حساب مدخنة مربعة:

يتم إنشاء مبدأ تشغيل أجهزة التسخين هذه مع مراعاة التسخين عالي السرعة لنظام التدفئة.

الفروق الدقيقة في التخطيط والعوامل التي تؤثر على معلمات المدخنة

لتصميم خيار لا تشوبه شائبة ، لا يمكن تصور إدارته فقط من خلال الحسابات والرسوم البيانية. يتقاطع المداخن مع أجزاء هيكلية مهمة من المنزل ، مما يعني أنه يؤثر بالتأكيد على المخطط. في حالة رغبة المالك في التثبيت بالقرب من التلال ، فقد يواجه العديد من الصعوبات. لذلك ، من الأفضل وضع المدخنة على مسافة كبيرة.

يجب تحديد الارتفاع مع مراعاة ميزات التصميم:

• تصميم شقة
• هندسة المداخن
• عدد الطوابق السكنية
• سهولة تركيب قنوات المداخن ؛
• إمكانية الوصول المحتملة لصيانة وحدة المرجل ووحدة تهوية الدخان ؛
• نوع مواد البناء المستخدمة أثناء بناء الحواجز وأنظمة الجمالون ؛
• عدد مصادر الحرارة المتصلة بمدخنة واحدة.

تجدر الإشارة إلى أنه وفقًا لمعايير تركيب أنظمة التدفئة في المساكن الفردية ، يُسمح بتوصيل غلاية واحدة فقط بمداخن واحد. في الإصدارات الخاصة ، يُسمح بإزالة غازات الغلاية من خلال مدخنة واحدة من وحدتين. من أجل الأداء السليم لمعدات الهندسة الحرارية ، يجب وضع قطع في منتصف هذا التصميم. يتم وضع الأفران في المباني متعددة الطوابق حتى 3 طوابق واحدة فوق الأخرى ، ويتم وضع مداخنها بطريقة مماثلة ، بحيث يمكن أن تتسرب غازات المداخن من خلال عمود واحد.

تفضل الغالبية العظمى من المصممين استخدام القنوات التي تم تركيبها في وقت تشييد جدران المباني في البناء بالطوب - يمكنهم توفير المال بشكل كبير على مواد البناء.

يتم تثبيت المدخنة التي لا يمكن تركيبها في جدار رئيسي مع قنوات تهوية للدخان في أقرب مكان ممكن من مسار التلال.

يتم تنفيذ مدخنة الجدار باستخدام قالب عوامة ، مبطنة بالطوب من جميع الجوانب. وهي مصنوعة على شكل صندوق خشبي ، مع مقطع عرضي يساوي قطر المدخنة. بعد الوصول إلى الجزء العلوي من القالب ، يتم نقله إلى أعلى ، وبعد ذلك يتم وضعه مرة أخرى. تستمر العملية حتى اكتمال بناء الجدار الحامل.

في كثير من الأحيان ، توجد أنابيب من الطوب داخل الجدران الرئيسية ؛ وفي هذه الحالة ، يمكن تنظيم التدفئة الأكثر فاعلية للمنزل الريفي ، مع انخفاض تكاليف التدفئة المحددة. في بعض الأحيان يتم وضع قنوات الدخان في الجدران الخارجية ، إلا أن هذه الطريقة ستكون الأكثر تكلفة وستتسبب في بذل جهد كبير في الحفاظ على قنوات الدخان. في خيار وضع نظام تهوية الدخان في الجدار الخارجي ، يكون عرض جدار الأنبوب أكبر.

يزيد الحساب المثالي للمدخنة من كفاءة مصدر التدفئة في المنزل ويضمن التشغيل الآمن لمصادر التدفئة. خلاف ذلك ، يمكن للغازات السامة أن تدخل حيز المعيشة وتضر بصحة السكان.

العوامل المؤثرة على الأداء

فيما يتعلق بمعلمات المدخنة ، من المستحيل القول أنه كلما زاد ارتفاعها ، كان ذلك أفضل. إن مجرى الغاز الطويل أو الواسع للغاية يزيد من تكلفة بناء المداخن. سوف تتآكل الغلاية أو الموقد الذي يحتوي على مدخنة مماثلة مع السحب الزائد ، وسيتم حرق الوقود بسرعة ، وسوف يهرب جزء كبير منه دون جدوى إلى الغلاف الجوي ، مما يقلل من كفاءة نظام الإمداد الحراري.

يؤثر حجم القسم جزئيًا فقط على طول أنبوب المدخنة. بمعنى آخر ، لن يتمكن المستخدم من زيادة قطره لتحسين الكفاءة. في هذا الصدد ، لا ينصح الخبراء بتجربة أبعاد أقسام مواسير الموقد ، وتعديلها وفقًا لمؤشرات ارتفاع معينة ، على سبيل المثال ، جعلها أقل من 5 أمتار أو أكثر من 7 أمتار. سيكون الدفع هو نفسه في جميع أنحاء الهيكل ، على العكس من ذلك ، يمكن أن يقلل قطر الأنبوب الكبير جدًا - للاضطراب ، تمزيق الشعلة من فوهة الغاز.

يعتمد حساب طول الأنبوب بشكل أكبر على قيمة ارتفاع الجسم الذي يتم وضعه عليه ونوع السقف. يعتبر المؤشر فوق مستوى السقف مؤشرًا أكثر أهمية لحساب قسم الأنبوب الأمثل.

حساب قطر المدخنة للفرن

يجب ألا يقل طول أنبوب المدخنة من الشبكة إلى نقطة الخروج عن 5 أمتار.إذا كان السقف مصنوعًا على شكل هيكل مسطح ، فيجب أن يكون ارتفاع الأنبوب 50.0 سم على الأقل. 1.5 متر ، يجب أن يرتفع على الأقل 50.0 سم بالنسبة للحاجز الأقصى أو الحاجز المغلق. إذا كان على بعد 1.5-3.0 متر من التلال ، فلا ينبغي أن يكون قمته أقل منه أو من الحاجز.

في بعض الحالات ، يقع الأنبوب على بعد أكثر من 3 أمتار من خط التلال ، ثم يُحسب أصغر ارتفاع له بزاوية 10 درجات بالنسبة إلى الأفق. في حالة وجود أشياء كبيرة شاهقة في الجوار ، وكان المرجل أو الموقد يعمل على الخشب ، يتم تحديد ارتفاع المدخنة فوق سطح المنازل المجاورة.

توصيات لوضع الأنابيب وبنائها:

1. ليس من الضروري تجهيز المداخن بالقرب من نوافذ السقف حتى لا تهب الرياح العارضة منتجات الاحتراق في العلية.
2. وبالمثل ، لا يوصى بنصب أنابيب العادم وقنوات التهوية في الوديان ، حتى لا يتم إنشاء جيوب ثلجية.
3. عندما يخرج الجزء الخارجي من المدخنة ، ليس من الضروري تقويته بشكل صارم بهيكل السقف والعوارض الخشبية ، لأن السقف بأكمله سيعاني إذا انهار الأنبوب بإعصار.

يعد الحساب الكفء لجميع خصائص مخطط المداخن المستقبلي ضمانًا لأدائه وتشغيله بكفاءة لجميع معدات الغلايات. سيؤدي الخلل في الحسابات ، والذي يمكن إجراؤه في مرحلة التصميم ، إلى وضع الطوارئ مع تدمير النظام لاحقًا. الحسابات البسيطة ، التي تستند إلى سنوات عديدة من الخبرة للمتخصصين ، تمكن المستخدم من إجرائها نوعيًا من أجل تحديد المعلمات الفنية للمدخنة.

أنواع المداخن

عند اختيار نظام الموقد ، ينبغي للمرء أن يأخذ في الاعتبار المواد التي تم بناء المنزل منها: الخشب أو الطوب. يحترق القصر الخشبي بشكل أسرع وأقل موثوقية من حيث السلامة من الحرائق مقارنة بمنزل من الطوب

عند تثبيت الأنبوب ، من المهم جدًا إجراء الحساب بشكل صحيح بحيث يتم سحب منتجات الاحتراق من الغرفة دون الإضرار بالصحة.

عند تثبيت الأنبوب ، من الضروري تثبيت المسودة بشكل صحيح ، مما يضمن الإزالة الآمنة لأول أكسيد الكربون. الارتفاع الأمثل للأنبوب هو خمسة أمتار على الأقل.

عند تركيب أجهزة التدفئة ، يجب إجراء الحساب الصحيح للمدخنة:

• حدد المادة المناسبة
• احسب ارتفاع المدخنة
• احسب المقطع العرضي للمدخنة
• احسب قطر المدخنة

من الضروري مراعاة الوقود الذي سيتم تسخين السخان به. بناءً على ذلك ، يجب عليك اختيار المادة المناسبة للأنبوب:

1. قالب طوب
2. أسمنت الأسبستوس
3. فيريكلاي
4. حديد
5. سيراميك

الخصائص التشغيلية لقناة الطوب صغيرة. لا تزيد مدة الخدمة عن سبع سنوات ، كما يفشل مستوى الأمان. عند وضع الطوب الصلب الموثوق به مهم ، والذي يتم تغطيته بعد ذلك بطبقة من المعجون للإغلاق.

إن أنابيب الأسمنت الأسبستي رخيصة جدًا ولكنها ليست صديقة للبيئة. عند تسخينه ، فإنه ينضح مواد مسرطنة. المادة الأكثر موثوقية ، ولكنها باهظة الثمن أيضًا للأنابيب هي fireclay. إنه يلبي جميع متطلبات السلامة من الحرائق ، وهو موثوق وعملي. عمر خدمة fireclay طويل جدًا.

نشاهد أنواع الفيديو لأنظمة المداخن:

تعتبر المدخنة الفولاذية الأكثر متانة على الإطلاق بفضل تصميمها المعياري. يمكنك دائمًا استبدال قسم الأنبوب التالف بقسم جديد. القناة الفولاذية من البلاستيك ويمكن صنع أي عدد من الأكواع منها. يدور الهيكل الفولاذي وينحني في أي اتجاه. هذه مادة عالمية للمواقد والمواقد من أي تعديل.

يتم تثبيت مدخنة مصنوعة من مادة السيراميك في غرف ذات مساحة كبيرة. الأكثر شيوعًا هي المدخنة ، جنبًا إلى جنب مع حركتين. يبدو وكأنه أنبوب مع قناتين مدخنة.

أخطاء في بناء المداخن

كلما حدث التسخين بشكل أسرع ، كلما عملت الغلاية اقتصاديًا ، والتحول إلى وضع الاستعداد.

شكل مربع. ولكن بالنسبة لأنظمة تسخين الأخشاب ، سيكون الشكل المقطعي المربع أفضل. لحساب المقطع العرضي للمدخنة ، يعتبر نوع الوقود أساسيًا. لا يتطلب وقود الخشب الكثير من الجر ، مثل الغاز ، لذا فإن القسم الدائري سيساهم ببساطة في تجوية حرارة المنزل.

القطر الداخلي

سيضمن الحساب الصحيح لقطر المدخنة الأداء السلس لنظام التدفئة بالكامل في المنزل. يمكنك حساب قطر المدخنة وفقًا لتعليمات الشركة المصنعة المرفقة. ولكن إذا لم يكن لديك واحد ، فاتبع هذه القواعد:

• لحساب مدخنة من النوع المربع ، يجب ألا يتجاوز قطر المنفاخ قطر الأنبوب.
• بالنسبة لنظام التدفئة مع صندوق نيران مفتوح (مدفأة) ، يكون حساب المدخنة 1:10 بالنسبة إلى صندوق الاحتراق.

ارتفاع

ماذا يجب أن يكون ارتفاع المدخنة؟ من المستحيل تحديد ارتفاع مدخنة لا لبس فيه لجميع أنواع أنظمة التدفئة. هنا ينطبق المبدأ التالي: كلما اتسع قطر الأنبوب ، كلما حدث تبريد منتجات احتراق الوقود بشكل أسرع. نتيجة لذلك ، يستقر المكثف على جدران الأنبوب ، مما يسد عادم الدخان الوظيفي.

شاهد الفيديو حول كيفية حساب الارتفاع بشكل صحيح:

أي أن زيادة القطر على ارتفاع 5 أمتار لا تساهم في زيادة الجر. وإذا قمنا بزيادة ارتفاع المدخنة وخفض قطرها ، فإننا بذلك نزيد من حجم الهواء الدافئ ونقلل من تبريده. وهذا يعني أننا سنزيد من قوة الجر. أي ، عند حساب المدخنة ، يجب أن تؤخذ هذه الميزة في الاعتبار. إن الزيادة في الارتفاع مع انخفاض حجم الأنبوب هي التي ستخلق قوة جر قوية. ولكن كم هو اقتصادي من حيث تكاليف الوقود ، عليك أن تقرر.

إذا كنت تريد حساب المدخنة لصالح الاقتصاد في استهلاك الوقود ، وقررت جعل ارتفاع المدخنة أعلى ما يمكن بأقل قدر ممكن من الأنبوب ، فإن السحب في النظام سينخفض ​​بشكل كبير. يمكن أن يؤدي انخفاض السحب إلى تغلغل أول أكسيد الكربون في الغرفة. لذلك ، لا يمكن أن يتماشى حساب المدخنة مع المدخرات المالية ، فهذا سيؤدي إلى تسمم بأول أكسيد الكربون.

كيفية حساب ارتفاع المدخنة بشكل صحيح:

1. استخدم برامج خاصة لحساب ارتفاع المدخنة
2. لا ينبغي أن يكون ارتفاع المدخنة فوق السطح تعسفيًا
3. يجب أن يكون ارتفاع المدخنة فوق التلال أكثر من 0.5 متر

يعتمد ارتفاع المدخنة على تصميم السقف نفسه.

يأخذ الحساب في الاعتبار المسافة بين المداخن ، وكذلك:

• سمك السقف
• زاوية ميل السقف
• المسافة من المحور الرأسي للتلال

ولكن عند حساب ارتفاع المدخنة ، لا يؤخذ في الاعتبار ارتفاع المظلة التي تغطي الأنبوب.

كيفية حساب الاتجاه

يعتمد حساب ارتفاع المدخنة على المسودة المطلوبة. هي التي تضمن التشغيل الصحيح لنظام التدفئة الخاص بك. تتشكل المسودة بسبب انتشار درجات الحرارة والضغط في الأنبوب نفسه والفضاء المحيط به.

بسبب تحول الضغط ، يرتفع الهواء الدافئ وينخفض ​​الهواء البارد. يميل الهواء البارد إلى إزاحة الهواء الساخن. وفقًا لذلك ، في الطقس البارد ، يزداد الجر.

صيغة حساب الدفع: hc = Hd x (ρv-ρg) (mm عمود الماء)

• Hc لتقف على مشروع المدخنة ؛
• HD - قسم الأنبوب من الأنبوب الفرعي إلى المرجل ؛
• Pw هي كثافة الهواء ؛
• Pg هي كثافة المادة القابلة للاحتراق.

1 ملم. ماء. فن. = 0.0001kgf / سم 2

يمكن أن يكون سبب السحب غير الكافي في الأنبوب هو قصر طول الأنبوب نفسه. هذا يعني أنه يجب زيادة ارتفاع المدخنة. ومع ذلك ، عليك التفكير في حد معقول. في الممارسة العملية ، يجب ألا يتجاوز الطول الإجمالي للمدخنة ستة أمتار. يمكن حل مسألة كيفية بناء أنبوب المدخنة بشكل مستقل.

نصيحة

• إذا كان ارتفاع السقف لا يسمح بتركيب مدخنة بارتفاع 5 أمتار ، فيجب توصيل عادم دخان كهربائي.
• تذكر أن الارتفاع المفرط للمدخنة هو فقدان إضافي للحرارة.
• إذا كانت المسودة في الأنبوب قوية ، فقم بتثبيت المحدد
• عند تحديد ارتفاع المدخنة ، ضع في الاعتبار الاتجاه الرئيسي للرياح
• إذا كان الارتفاع الأقصى لمدخنة الطوب غير كافٍ ، فقد يحدث سحب خلفي.
• يتأثر تشكيل الدفع في القناة بالمقاطع الأفقية للأنبوب والانحناءات - فكلما زاد عددهم ، قل الضغط

قبل تثبيت المدخنة ، اقرأ القواعد بعناية وادرس معلمات نظام التدفئة الخاص بك. يعد حساب جميع معلمات المدخنة مهمة هندسية معقدة. لذلك ، من الأفضل أن توكل كل شيء إلى أخصائي مختص ولا تخاطر برفاهيتك.

مدخنة لموقد وعاء

مادة المدخنة

قبل الشروع في تصنيع أنبوب المدخنة ، الذي سيتم تثبيته على موقد وعاء وعاء ، من الضروري تحديد المواد التي سيتم استخدامها.

مع الأخذ في الاعتبار حقيقة أن موقد وعاء الموقد هو موقد محمول ، فإننا نرفض على الفور مداخن الطوب. في هذه الحالة ، لدينا خيارات قليلة: إما الأسمنت الأسبستي أو الأنابيب المعدنية

لا يزال معظم خبراء التدفئة يوصون باستخدام المداخن المعدنية: فهي أخف وزنا وأسهل في التصنيع. سنتحدث عنهم بمزيد من التفصيل.

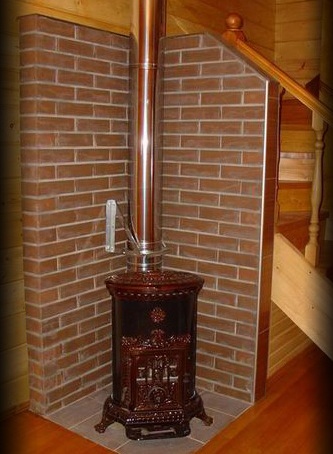

موقد حديد الزهر مع مدخنة فولاذية

صنع مدخنة معدنية لموقد وعاء الطهي

لذلك ، قررنا المادة - سنصنع مدخنة من أنبوب معدني (الفولاذ المقاوم للصدأ). ومع ذلك ، لا يكفي مجرد لصق أنبوب المدخنة في الفتحة المقابلة في موقد وعاء وعاء - يجب تثبيت المدخنة بشكل صحيح وتحديد موقعها على النحو الأمثل.

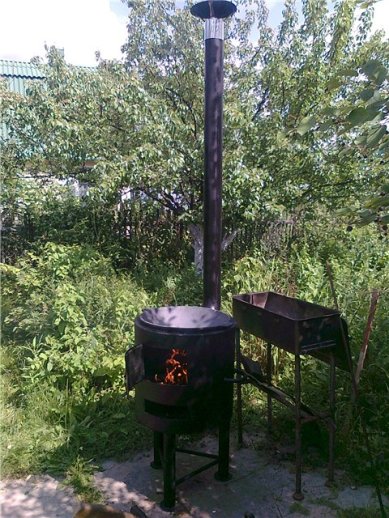

موقد بوتبيلي في الشارع

كقاعدة عامة ، تتكون مدخنة بسيطة لموقد وعاء الموقد في الداخل من جزأين - داخلي وخارجي. هذه الأجزاء متصلة في العلية أو على مستوى مساحة السطح.

مثل هذا التصميم "ذو الركبة المزدوجة" يجعل من السهل نسبيًا استبدال الجزء السفلي المحترق من المدخنة دون تفكيك النظام بأكمله.

بالمناسبة ، لا يمكنك شراء أنابيب فولاذية ، ولكن ثنيها من صفائح فولاذية ، لكن هذا سيتطلب منك مهارات معينة. من ناحية أخرى ، يمكنك عمل أنبوب لموقد وعاء من القطر الذي تحتاجه بالضبط.

تركيب الأنابيب

لتثبيت مدخنة ذات أبعاد قياسية ، نحتاج إلى المواد التالية:

• الركبة 100 × 1200 مم (قطعة واحدة)
• الركبة 160x1200 مم (قطعتان)
• كوع بعقب 160x100 مم (3 قطع)
• 160 ملم مع المكونات
• فطر 200 مم

أيضًا ، اعتمادًا على خصائص الغرفة التي سيتم فيها تركيب موقد وعاء مع المدخنة الخاصة بنا ، قد تحتاج إلى زجاج ممر ، واقي من المطر ، وعزل حراري ، إلخ.

أيضًا ، لإغلاق الوصلات بين الأنابيب ، قد نحتاج إلى سلك أسبستوس أو مادة مانعة للتسرب خاصة.

بعد أن تصبح جميع المواد جاهزة ، نبدأ في تجميع الأنبوب لموقد وعاء وعاء:

• نصلح القسم الأول من الأنبوب على المدخنة أو على أنبوب الموقد.
• نقوم ببناء كوع الأنبوب حتى التداخل.

ثقب المدخنة

• في بلاطة الأرضية نصنع فتحة بقطر لا يقل عن 160 مم لمخرج المدخنة. نقوم بإزالة العزل الحراري على طول حواف الحفرة لمنع اشتعالها.
• نقوم بإدخال زجاج ممر في الفتحة ، ثم نقوم بتمرير أنبوب الموقد من خلاله.
• ننضم إلى الأنبوب بمدخنة خارجية.
• لضمان التشغيل الأمثل للمدخنة ، نوفر العزل الحراري للجزء الخارجي من المدخنة ، ونغلفها بالعزل الحراري ونطليها بالقار.

منفذ المدخنة من خلال النافذة

نقوم بتقوية الفطر الموجود أعلى المدخنة ، مما يحمي الأنبوب من الترسيب والحطام الصغير من الدخول.

العناية بالأنابيب

لكي تعمل المدخنة (ومعها موقد وعاء وعاء الطعام نفسه) بشكل صحيح ، يجب العناية بها:

• مرة واحدة على الأقل في السنة ، نتحقق من السطح الخارجي للأنبوب بحثًا عن العيوب - الإرهاق والصدأ والشقوق.
• وبالمثل ، يجب تنظيف الأنبوب سنويًا. للقيام بذلك ، يمكنك إما استخدام مركبات كيميائية خاصة يتم حرقها في الفرن مع الحطب ، أو ببساطة حرق عدد قليل من قطع الحور الرجراج في موقد وعاء وعاء. يعطي Aspen درجة حرارة عالية جدًا ، مما يحرق السخام تمامًا.
• من غير المحتمل أن يكون من الممكن استخدام عوامل التنظيف الميكانيكية (راف ، وزن ، إلخ) ، لأن مدخنة موقد وعاء الطهي ليست متينة للغاية.

يعد تصنيع وترتيب كل من الفرن نفسه وأنابيب موقد وعاء الطعام مهمة صعبة للوهلة الأولى فقط. بالطبع ، سيتعين عليك التعرق ودراسة التعليمات المقترحة بعناية - ومع ذلك ، من الممكن تمامًا القيام بذلك دون اللجوء إلى مساعدة المتخصصين. لذا استمروا!

طرق حساب ارتفاع المدخنة

يجب أن تكون جميع المنازل الفردية مجهزة بالتدفئة بمصادر الوقود الغازي أو السائل أو الغازي. هذه الأجهزة مزودة بمداخن لإزالة غازات أول أكسيد الكربون الناتجة عن احتراق الوقود.

هذه الغلايات قادرة على العمل فقط عندما يكون هناك مسودة ضرورية لتزويد هواء الانفجار وإزالة غازات المداخن. يتم حساب معلمات المداخن حصريًا بواسطة متخصصين مؤهلين تأهيلاً عالياً ، ويتم وضع نتائج الحسابات في شكل جداول ويوصى باستخدامها أثناء تصنيع نظام المداخن من الغلايات.

طريقة الرسم

تعتمد طريقة تحديد ارتفاع المدخنة بالنسبة إلى الحافة على نظرية فيثاغورس. تم تصميم المخطط وفقًا لأبعاد ونسب الهيكل على نطاق يمكن الوصول إليه:

1. في الرسم النهائي ، يتم تطبيق محورين متماثلين: التلال وموقع الأنبوب المصمم.
2. يتم رسم خط أفقي من خلال الجزء العلوي من السطح ، وباستخدام المنقلة ، يتم وضع منحدر يساوي 10 درجات إلى أسفله.
3. يتم رسم الخط المحدد على محور تناظر الأنبوب.
4. سيعطي السطر المقطوع القيمة المطلوبة.
5. يجب قياسها وحسابها وفقًا للمقياس المقبول.
6. حجم معين سيحدد الارتفاع.
7. سيكون من الضروري معرفة ما إذا كانت القيمة المقبولة تلبي لوائح الدولة.
8. يتم تعديل مخطط المبنى ، إذا لزم الأمر ، بشكل طفيف. لماذا يتم نقل محور المدخنة بسلاسة أفقيًا حتى يتم تحديد الموقع الأمثل للمدخنة.

طريقة الرسم لحساب ارتفاع المدخنة

طريقة رياضية

يعتمد هذا الإجراء لتحديد ارتفاع المدخنة بالنسبة إلى التلال على استخدام حساب المثلثات. يتم تنفيذ الحسابات بالترتيب التالي:

1. ارسم مخططًا لواجهة المبنى بالمقياس المطلوب. بالنسبة للفنيين الذين ليس لديهم مهارة هندسية ، فإن المقياس الأنسب هو 1: 100.عند ترجمة المخطط إلى أبعاد طبيعية ، يُعتبر أن 1 سم يساوي 1 م.
2. يقوم الرسم البياني بإصلاح المحور المتماثل للمدخنة. من خلال الجزء العلوي من السطح يتم عمل خط إضافي ثم يؤدي إلى تقاطعها مع محور الأنبوب.
3. بنفس الطريقة ، كما هو الحال في عملية الاستقبال الرسومي ، يتم رسم مثلث حاد الزاوية بمقدار 10 درجات ، متصل بحافة التلال.

بالحصول على معلومات حول إحدى الأرجل ، من الممكن حساب الأخرى ، وفقًا للصيغة a = b * tgL. في هذه الحالة:

• أ - الطول من الضلع إلى مخرج المدخنة ؛
• ب - الطول من محور المبنى إلى المحور المتماثل للمدخنة ؛
• L زاوية تساوي 80 درجة ، مما يجعلها من 10 درجات إلى 90.

يتم استخدام الطرق الموصوفة في حساب المداخن المنزلية ، والتي تخدم على وجه التحديد مصدرًا واحدًا للتدفئة. بالنسبة للغلايات الصناعية التي تزيد سعتها الحرارية عن 80 كيلو وات ، أو العديد من التركيبات المماثلة ، يوصى بالاتصال بالمتخصصين. لا يمكن ضمان حجم الدفع المناسب إلا باستخدام حسابات حرارية وديناميكية هوائية مفصلة لمعدات المرجل.

طريقة رياضية لحساب ارتفاع المدخنة

يمكن أن يعتمد ارتفاع المدخنة من حافة السقف المائل ليس فقط على قواعد SNiP ، ولكن أيضًا على التكوين الخارجي والداخلي للقنوات ، والمقطع العرضي لها والبيانات الأخرى التي تحدد على وجه التحديد كفاءة وحدة التسخين و كفاءتها. لتنظيم الحسابات الأكثر تفصيلاً ، سيتم استخدام الآلات الحاسبة عبر الإنترنت على مواقع الويب المتخصصة.
