مثال على حساب فقدان الحرارة حسب المناطق. حساب فقدان الحرارة للأرضية في ugv

حساب عزل الأرضيات على الأرض

تختلف طريقة "الهندسة الحرارية" لأغطية الأرضيات في الطوابق السفلية اختلافًا كبيرًا عن حساب المقاومة الحرارية للهياكل المغلقة الأخرى. بالنسبة للحاجز الحراري السفلي ، يرتبط كل شيء ببيئة مختلفة: ملامسة الهواء والتربة التي تحبس الحرارة وتمنع انتقالها وحتى تمتصها. تختلف تقنيات الحساب بسبب عدد كبير من عوامل الطرف الثالث ، ومع ذلك ، يتطلب كل منها دراسة منفصلة.

يتم حساب حساب أرضية الطوابق السفلية من الهياكل ، على سبيل المثال ، على أساس كومة ، باستخدام طريقة Machinsky ، والتي تتضمن تقسيم تغطية الأرضية إلى 4 مناطق شرطية. يتم تشكيلها على طول محيط الهيكل على سطح الأرض بعرض 200 سم. للمنطقة المنفصلة ، توجد مؤشرات محسوبة تُظهر مقاومة انتقال الحرارة (تقاس بالمتر المربع K / W):

مناطق مقاومة انتقال الحرارة

• منطقة واحدة - 2.1 م 2 ك / غرب.
• المنطقة 2 - 4.3 م 2 ك / غرب.
• المنطقة 3 - 8.6 م 2 ك / غرب.
• 4 منطقة - 14.2 م 2 ك / غرب.

في الغرف الضيقة ، غالبًا ما تكون المناطق الأخيرة غائبة ؛ في الغرف الفسيحة ، تحتل المنطقة الأخيرة المكان المتبقي من الثلاثة الأولى.

عند بناء أرضية في منازل غائرة مع قبو ، يؤخذ في الاعتبار ارتفاع الجدار إلى خط الأرض من الشارع. تعتبر خرسانة الأساس معادلة للتربة ، حيث تنتقل الحرارة التي تخرج عبر طبقة التربة بشكل مشروط إلى السطح.

يتم حساب الحرارة الخارجة من خلال سطح الأرض على أنها اختراق عميق للتربة. هذا يعني أن درجة التشبع بالحرارة وفرق درجات الحرارة ليسا متماثلين. يشار إلى هذه البيانات في طريقة حساب Sotnikov ، ومع ذلك ، لتطبيقها الصحيح ، من الضروري تحديد المؤشرات الأولية للمناخ.

من أجل التنفيذ الصحيح للبيانات المحسوبة التي تشير إلى مقاومة انتقال الحرارة ، هناك برنامج خاص. للحصول على النتيجة ، تحتاج إلى ملء عدة أسطر.

تحديد فقد الحرارة لتسخين هواء التهوية.

فقدان الحرارة ، س_الخامس,
W ، محسوبة لكل منهما
غرفة ساخنة مع واحد
أو أكثر من النوافذ أو الشرفات
أبواب في الجدران الخارجية ، على أساس
الحاجة للتدفئة
أجهزة التدفئة الخارجية
الهواء في حجم تبادل هواء واحد
بالساعة حسب الصيغة:

-ل
غرف المعيشة والمطابخ:

,
الثلاثاء (2.7)

أين س_الخامس- استهلاك الحرارة لـ
تسخين الهواء الخارجي الذي يدخل
في الغرفة للتعويض عن الطبيعي
غطاء محرك السيارة لا يعوض ساخنة
إمداد الهواء أو التدفئة
دخول الهواء الخارجي
السلالم من خلال الفتح
في موسم البرد أبواب خارجية
في حالة عدم وجود ستائر هوائية حرارية.

- ميدان
أرضية الغرفة ، م 2 ؛

- ارتفاع
غرف من الأرض إلى السقف ، م ، ولكن ليس
أكثر من 3.5.

- ل
سلم:

,
W ؛ (2.8)

حيث B هو المعامل ،
مع الأخذ في الاعتبار عدد ردهات المدخل.
مع دهليز واحد (بابان)
= 1,0;

—
ارتفاع المبنى (ارتفاع الدرج) ،
م ؛

P هو عدد الأشخاص في
بناء الأشخاص

س₁ - الخسائر الحرارية المحسوبة ،
الثلاثاء

س_1=∑س + س_الخامس، و.
(2.9)

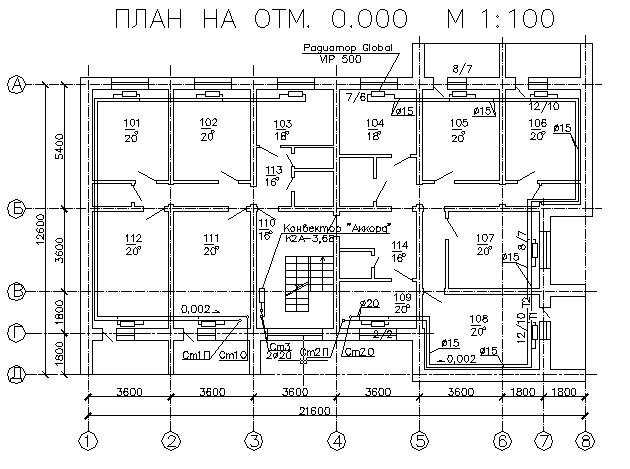

أرز. 2.1. خطة عند 0.000.000

الجدول 2.1 حساب خسائر الحرارة و
نقل الحرارة من خلال العلبة
تصميمات

عدد مقدمات	اسم	سياج	سالخامس, الثلاثاء	س1, الثلاثاء
رالخامس, ºС	تعيين	اتجاه	% ث, آنسة	أXب, م 2	أ, م 2	1 / ص W / (م 2 ج) رادو / (م 2 درجة)	رالخامس— رن ,ج	ن	1 + 	سأ الثلاثاء
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
												Σ

1. رقم الغرفة. عدد من ثلاثة أرقام.
   الرقم الأول هو رقم الطابق (حساب
   نقود للمرحلة الأولى والمتوسطة و
   الطوابق الأخيرة.) الثاني والثالث
   رقم - الرقم التسلسلي للغرفة على
   الأرض. الترقيم من اليسار
   المبنى العلوي للمبنى (على الخريطة)
   في اتجاه عقارب الساعة للغرف ذات
   الجدران الخارجية ، ثم للداخل ،
   بدون جدران خارجية.

2 ، 3.اسم الغرفة ودرجة الحرارة
هواء داخلي فيه:

شاشات الكريستال السائل - غرفة المعيشة -20 درجة مئوية ؛

KX - مطبخ - 18 درجة مئوية ؛

العلاقات العامة - مدخل القاعة - 16 درجة مئوية ؛

VN - حمام مقابل الجدار الخارجي -
25 درجة مئوية ؛

UB - مرحاض - 20 درجة مئوية ؛

C / U - حمام مشترك - 25 درجة مئوية ؛

LK - درج - 16 درجة مئوية ؛

LP - غرفة المصعد - 16 درجة مئوية ؛

يتم قياس درجة الحرارة في الغرف
تشغيل .

4 - أسماء السياج:

HC - الجدار الخارجي

DO - النافذة ، الزجاج المزدوج (TO -
زجاج ثلاثي) ؛

PL - أرضية (تداخل فوق الطابق السفلي) ،
تؤخذ في الاعتبار للمباني الأولى
طوابق؛

PT - السقف (أرضية العلية) ،
في الطابق الأخير

DV - الأبواب الخارجية للمبنى على LC ؛

BDV - أبواب خارجية للشرفة.

1. التوجه - التوجه الخارجي
   أرفق الهيكل على الجانب
   سفيتا. (حسب الاتجاه
   واجهة مع درج).

2. %/ ث- التكرار
   ٪ وسرعة الرياح في الاتجاه م / ث.

3. عيب ، م -
   أبعاد السياج المقابل
   وفق قواعد القياس.

4. أ - مساحة السياج:

أ = المحور ،
م 2 (2.10)

1. 1 / ص- مقبول
   حسب اسم السياج.

2. ن هو معامل يأخذ في الاعتبار
   موقع مظاريف المبنى
   فيما يتعلق بالهواء الخارجي.
   مقبولة وفقًا للجدول 3. في الهواء الطلق
   الجدران والنوافذ والأبواب ن = 1. ل
   السقوف غير مدفأة
   أقبية بدون مناور ن = 0.6.
   لأرضية العلية ن = 0.9.

3. فرق درجة الحرارة بين الداخلية و
   الهواء الخارجي ، أو اختلاف درجة الحرارة
   من جوانب مختلفة من السياج ، درجة مئوية.

4. معامل مع مراعاة إضافية
   فقدان الحرارة: إذا كانت سرعة الرياح من
   4.5 إلى 5 م / ث وقابلية التكرار لا تقل عن 15٪ ،
   ثم  = 0.05 ؛
   إذا كانت السرعة أكثر من 5 م / ث وقابلية التكرار
   لا تقل عن 15٪ ، ثم  = 0.1 ،
   وفي حالات أخرى  = 0.

13.Q₁- خسائر الحرارة المحسوبة
في الداخل ، W:

س₁= Q_أ+ س_الخامس(2.11)

يتم إدخال نتائج العمليات الحسابية في الملخص
جدول خسائر الحرارة ومكاسب الحرارة.

الجدول 2.2 جدول ملخص لفقد الحرارة
ومكاسب الحرارة

رقم الغرفة	01	02	03	ن	شقة رقم 1	04	05	06	م	شقة رقم 2	Σ
عدد الطوابق
1
2-4
5
Σ											س1

1. فقدان الحرارة لمبنى بدون سلالم
الخلايا:

س₁= ΣQ_1,
الثلاثاء ؛ (2.12)

2. فقدان الحرارة في الدرج و
غرفة المصعد:

س₂= س_موافق+ س_{ليرة لبنانية},
W ؛ (2.13)

3. فقدان حرارة المبنى:

س_zd= س₁+ س₂، دبليو ؛
(2.14)

ملحوظة: عن طريق القيام
مشروع دورة فقدان الحرارة من خلال
يمكن إهمال الحواجز الداخلية.

ملاحظة: 02/25/2016

بعد عام تقريبًا من كتابة المقال ، تمكنا من التعامل مع الأسئلة المطروحة بدرجة أعلى قليلاً.

أولاً ، برنامج حساب الفاقد الحراري في برنامج Excel حسب طريقة A.G. تعتقد سوتنيكوفا أن كل شيء صحيح - تمامًا وفقًا لصيغ الذكاء الاصطناعي. بيهوفيتش!

ثانياً ، الصيغة (3) من مقال A.G. لا ينبغي أن تبدو سوتنيكوفا هكذا:

ص
27

=
δ
التحويل

/ (2 * λ غرام

) = ك (كوس
((ح

ح

) * (π / 2))) / K (الخطيئة
((ح

ح

) * (/ 2)))

في مقال بقلم أ. Sotnikova ليس الإدخال الصحيح! ولكن بعد ذلك يتم إنشاء الرسم البياني ، ويتم حساب المثال وفقًا للصيغ الصحيحة !!!

لذلك يجب أن يكون وفقًا لـ A.I. بيكوفيتش (ص 110 ، مهمة إضافية للبند 27):

ص
27

=
δ
التحويل

/ λ غرام

= 1 / (2 * λ غرام
)*ل(كوس
((ح

ح

) * (π / 2))) / K (الخطيئة
((ح

ح

) * (/ 2)))

δ
التحويل

= ص

27
* λ غرام
= (½) * ك (كوس
((ح

ح

) * (π / 2))) / K (الخطيئة
((ح

ح

) * (/ 2)))

يعتبر نقل الحرارة عبر أسوار المنزل عملية معقدة. من أجل مراعاة هذه الصعوبات قدر الإمكان ، يتم قياس المباني عند حساب فقد الحرارة وفقًا لقواعد معينة ، والتي تنص على زيادة أو نقصان مشروطين في المنطقة. فيما يلي الأحكام الرئيسية لهذه القواعد.

قواعد قياس مساحات الهياكل المرفقة: أ - قسم من المبنى بأرضية علوية ؛ ب - قسم من المبنى بطلاء مشترك ؛ ج - خطة البناء. 1 - طابق فوق القبو ؛ 2 - أرضية على جذوع الأشجار ؛ 3 - أرضية على الأرض ؛

تقاس مساحة النوافذ والأبواب والفتحات الأخرى بأصغر فتحة بناء.

يتم قياس مساحة السقف (pt) والأرضية (pl) (باستثناء الأرضية على الأرض) بين محاور الجدران الداخلية والسطح الداخلي للجدار الخارجي.

يتم أخذ أبعاد الجدران الخارجية أفقيًا على طول المحيط الخارجي بين محاور الجدران الداخلية والزاوية الخارجية للجدار ، وفي الارتفاع - في جميع الطوابق باستثناء الطابق السفلي: من مستوى الأرضية النهائية إلى الأرضية من الطابق التالي. في الطابق الأخير ، يتزامن الجزء العلوي من الجدار الخارجي مع الجزء العلوي من الغطاء أو أرضية العلية.في الطابق السفلي ، اعتمادًا على تصميم الأرضية: أ) من السطح الداخلي للأرضية على الأرض ؛ ب) من سطح التحضير لهيكل الأرضية على جذوع الأشجار ؛ ج) من الحافة السفلية للسقف فوق أرضية أو قبو غير مدفأ.

عند تحديد فقد الحرارة من خلال الجدران الداخلية ، يتم قياس مناطقها على طول المحيط الداخلي. يمكن تجاهل فقد الحرارة من خلال العبوات الداخلية للمباني إذا كان اختلاف درجة حرارة الهواء في هذه المباني 3 درجات مئوية أو أقل.

انهيار سطح الأرض (أ) والأجزاء المريحة من الجدران الخارجية (ب) في مناطق التصميم من الأول إلى الرابع

يخضع انتقال الحرارة من الغرفة عبر بنية الأرضية أو الجدار وسماكة التربة التي تتلامس معها لأنماط معقدة. لحساب مقاومة انتقال الحرارة للهياكل الموجودة على الأرض ، يتم استخدام طريقة مبسطة. ينقسم سطح الأرضية والجدران (في هذه الحالة ، الأرضية على أنها امتداد للجدار) على طول الأرض إلى شرائح بعرض 2 متر ، بالتوازي مع تقاطع الجدار الخارجي والسطح الأرضي.

يبدأ عد المناطق على طول الجدار من مستوى الأرض ، وإذا لم تكن هناك جدران على طول الأرض ، فإن المنطقة الأولى هي شريط الأرضية الأقرب إلى الجدار الخارجي. سيتم ترقيم الشريحتين التاليتين II و III ، وستكون بقية الأرضية هي المنطقة IV. علاوة على ذلك ، يمكن أن تبدأ منطقة واحدة على الحائط وتستمر على الأرض.

يُطلق على الأرضية أو الجدار الذي لا يحتوي على طبقات عازلة مصنوعة من مواد ذات معامل توصيل حراري أقل من 1.2 واط / (م درجة مئوية) غير معزول. عادة ما يشار إلى مقاومة انتقال الحرارة لمثل هذه الأرضية على أنها R np، m 2 ° C / W. لكل منطقة من أرضية غير معزولة ، يتم توفير القيم القياسية لمقاومة انتقال الحرارة:

• المنطقة I - RI = 2.1 م 2 درجة مئوية / ث ؛
• المنطقة الثانية - RII = 4.3 م 2 درجة مئوية / واط ؛
• المنطقة الثالثة - RIII = 8.6 م 2 درجة مئوية / ث ؛
• المنطقة الرابعة - RIV = 14.2 م 2 درجة مئوية / غرب.

إذا كانت هناك طبقات عازلة في بناء الأرضية الموجودة على الأرض ، فإنها تسمى معزولة ، ومقاومتها لوحدة نقل الحرارة R ، m 2 ° C / W ، يتم تحديدها من خلال الصيغة:

حزمة R \ u003d R np + R us1 + R us2 ... + R usn

حيث R np هي مقاومة انتقال الحرارة للمنطقة المعتبرة لأرضية غير معزولة ، m 2 · ° С / W ؛
R us - مقاومة انتقال الحرارة للطبقة العازلة ، m 2 · ° C / W ؛

بالنسبة للأرضية الموجودة على جذوع الأشجار ، يتم حساب مقاومة انتقال الحرارة R ، m 2 · ° C / W ، بواسطة الصيغة.

تحضير التربة ، مواد العزل ، العزل المائي

العمل الأرضي

يبدأ التحضير لترتيب الأرضية على الأرض بإعداد التربة. يتم إزالته في مرحلة أعمال الأرض ، صدم جيدا. ثم يغطون بالعزل المائي ، ويقومون بالردم.

الفراش الصلب المسامي مجهز بحصى الطرق. يتم استخدام الحجر المكسر من كسر 2-3 سم ، والذي يتم وضعه على تربة بسمك 15 سم ، بينما يتم صدمها بإحكام.

في زوايا الجدران حدد المستوى الأفقي ، حدد علامة الصفر للأرضية. تتم هذه التلاعبات قبل جهاز الطبقة العليا من فطيرة الأرضيات.

مواد للعزل

تخضع مادة العزل لعدد كبير من التأثيرات السلبية: الرطوبة ، المكثفات ، نشاط الكائنات الحية الدقيقة ، وغيرها. قبل اختيار مادة ما ، يتعلمون جميع مزايا وعيوب المادة والظروف المثلى للاستخدام. يجب أن تفي بالمتطلبات التالية: قوة الضغط ، مقاومة الماء ، التوصيل الحراري المنخفض. الأكثر شيوعًا تشمل:

الصوف المعدني - جيد للمنازل الهيكلية ، سهل التركيب ، يتمتع بمقاومة جيدة لفقدان الحرارة

ومع ذلك ، فإنه يفقد خصائصه عند البلل وعند استخدامه ، يتم إيلاء اهتمام كبير لجهاز العزل المائي.
الزجاج الرغوي هو عازل حراري مطلق ، ويمكن قطعه بسهولة ، وربطه بالغراء ، مما يلغي مظهر الجسور الباردة ، ومقاوم للضغط. تستخدم لترتيب الطلاءات الخرسانية المتجانسة.

عزل الأرضيات برغوة البولي يوريثان

رغوة البولي يوريثين - يباع عامل الرش في اسطوانات. املأ جميع الفجوات بالرغوة ، والمسافة بين أجزاء الأرض ، وقاع الحفرة على الأرض.بعد التصلب ، لا تقوم المجموعة الصلبة بتوصيل الحرارة ، ولكنها تطلق مواد سامة قليلاً لمدة 7 أيام بعد الاستخدام.

تسرب المياه

يجب عزل الأرضيات من أي نوع (خشبية ، خرسانية) التي تتم على الأرض عن الرطوبة. للقيام بذلك ، يتم تضمين مجموعة متنوعة من مواد العزل المائي في كعكة الأرضية.

فيلم بولي إيثيلين (طبقة واحدة ، طبقتين) ، يوضع على طبقة من الرمل. حواف الفيلم مطوية على الجدران باستخدام المصطكي البيتوميني ، والشرائط متداخلة ، متصلة بالسيليكون والشريط اللاصق. تستخدم أيضًا مواد التسقيف ونسيج اللافتات والعزل المائي للأرضيات المدلفنة.

الأرضيات ، التي تحتوي على الصوف القطني ، ممنوعة من العزلة الكاملة مع وجود حاجز مائي مستمر - سيؤدي إلى التبخر والتكثف. يتم استخدام العزل المائي للطلاء هنا ، ويتم وضع مواد التسقيف على الأرض.

جهاز الأرضية على الأرض ليس صعبًا. الشيء الرئيسي هو اختيار التصميم المناسب للفطيرة ، ودراسة جميع الخصائص التقنية للمواد المستخدمة ، وحساب قوة القاعدة ، وفقدان الحرارة ، من أجل صنع طلاء عالي الجودة بشكل صحيح.

حساب في Excel لفقد الحرارة عبر الأرضية والجدران المجاورة للأرض وفقًا لطريقة المنطقة المقبولة عمومًا بواسطة V.D. ماتشينسكي.

تعتمد درجة حرارة التربة تحت المبنى بشكل أساسي على التوصيل الحراري والقدرة الحرارية للتربة نفسها وعلى درجة حرارة الهواء المحيط في المنطقة خلال العام. نظرًا لأن درجة حرارة الهواء الخارجي تختلف اختلافًا كبيرًا في المناطق المناخية المختلفة ، فإن للتربة أيضًا درجات حرارة مختلفة في فترات مختلفة من العام على أعماق مختلفة في مناطق مختلفة.

لتبسيط حل المشكلة المعقدة المتمثلة في تحديد فقد الحرارة من خلال أرضية وجدران الطابق السفلي إلى الأرض ، لأكثر من 80 عامًا ، تم استخدام طريقة تقسيم مساحة الهياكل المغلقة إلى 4 مناطق بنجاح.

تتمتع كل منطقة من المناطق الأربع بمقاومتها الثابتة لانتقال الحرارة بالمتر 2 درجة مئوية / واط:

R1
\ u003d 2.1 ص 2
= 4.3 ص 3
\ u003d 8.6 ر 4
=14,2

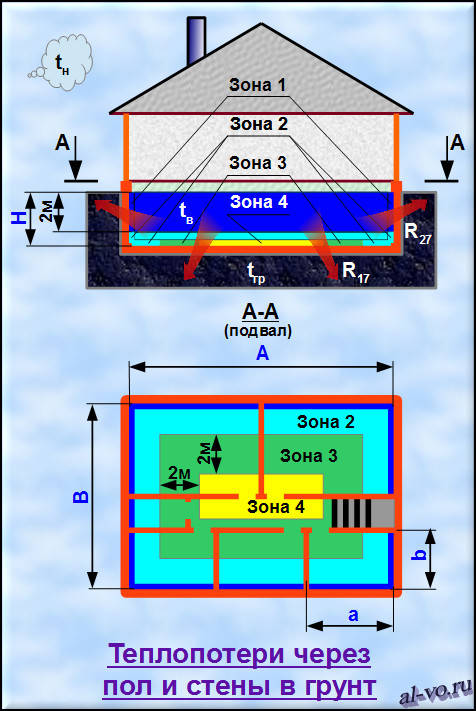

المنطقة 1 عبارة عن شريط على الأرض (في حالة عدم وجود تغلغل للتربة تحت المبنى) بعرض 2 متر ، ويتم قياسه من السطح الداخلي للجدران الخارجية على طول المحيط بالكامل أو (في حالة الطابق السفلي أو الطابق السفلي) شريط من بنفس العرض ، مقاسة أسفل الأسطح الداخلية للجدران الخارجية من حواف التربة.

يبلغ عرض المنطقتين 2 و 3 أيضًا مترين وتقعان خلف المنطقة 1 بالقرب من وسط المبنى.

المنطقة 4 تحتل الساحة المركزية المتبقية بالكامل.

في الصورة أدناه ، تقع المنطقة 1 بالكامل على جدران الطابق السفلي ، وتقع المنطقة 2 جزئيًا على الجدران وجزئيًا على الأرض ، وتقع المنطقتان 3 و 4 بالكامل في الطابق السفلي.

إذا كان المبنى ضيقًا ، فقد لا تكون المنطقتان 4 و 3 (وأحيانًا 2) كذلك.

المساحة الأرضية
المنطقة 1 في الزوايا تحسب مرتين في الحساب!

إذا كانت المنطقة 1 بأكملها تقع على جدران عمودية ، فسيتم اعتبار المنطقة في الواقع دون أي إضافات.

إذا كان جزء من المنطقة 1 على الجدران وجزءًا على الأرض ، فسيتم حساب الأجزاء الزاوية من الأرض مرتين فقط.

إذا كانت المنطقة 1 بأكملها موجودة على الأرض ، فيجب زيادة المساحة المحسوبة بمقدار 2 × 2 × 4 = 16 م 2 عند الحساب (لمنزل مستطيل في المخطط ، أي بأربعة أركان).

إذا لم يكن هناك تعميق للهيكل في الأرض ، فهذا يعني ذلك ح

=0.

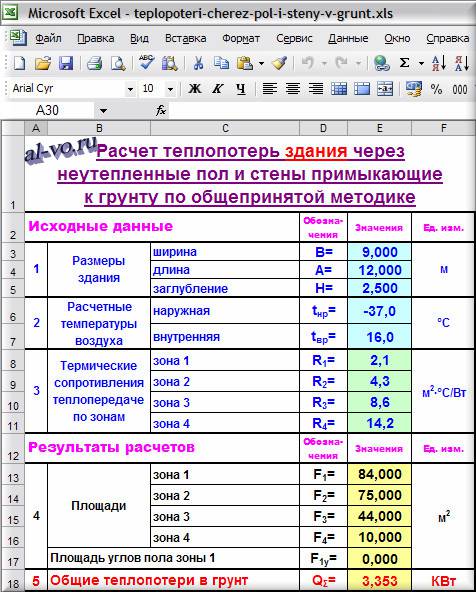

يوجد أدناه لقطة شاشة لبرنامج حساب Excel لفقدان الحرارة من خلال الأرضية والجدران المريحة. للمباني المستطيلة
.

مناطق المنطقة F
1

,
F
2

,
F
3

,
F
4

محسوبة وفقًا لقواعد الهندسة العادية. المهمة مرهقة وغالبًا ما تتطلب رسمًا تخطيطيًا. يسهل البرنامج حل هذه المشكلة بشكل كبير.

يتم تحديد إجمالي فقد الحرارة للتربة المحيطة بالصيغة بالكيلوواط:

س Σ

=((F
1

+
F
عام واحد

)/
ص
1

+
F
2

ص
2

+
F
3

ص
3

+
F
4

ص
4

) * (ر
vr
-t nr
)/1000

يحتاج المستخدم فقط إلى ملء أول 5 أسطر في جدول Excel بالقيم وقراءة النتيجة أدناه.

لتحديد الخسائر الحرارية على الأرض مقدمات
مناطق المنطقة يجب أن تحسب يدويا.
ثم استبدل بالصيغة أعلاه.

تُظهر لقطة الشاشة التالية ، على سبيل المثال ، الحساب في Excel لفقد الحرارة عبر الأرضية والجدران المريحة. لأسفل اليمين (حسب الشكل) غرفة الطابق السفلي
.

مجموع الخسائر الحرارية على الأرض من قبل كل غرفة يساوي إجمالي الخسائر الحرارية على الأرض للمبنى بأكمله!

يوضح الشكل أدناه مخططات مبسطة لهياكل الأرضيات والجدران النموذجية.

تعتبر الأرضيات والجدران غير معزولة إذا كانت معاملات التوصيل الحراري للمواد (λ
أنا

) ، التي تتكون منها ، أكثر من 1.2 واط / (م درجة مئوية).

إذا كانت الأرضية و / أو الجدران معزولة ، أي أنها تحتوي على طبقات بها λ
W / (m ° C) ، ثم يتم حساب المقاومة لكل منطقة على حدة وفقًا للصيغة:

ص
عازلة
أنا

=
ص
غير معزول
أنا

+
Σ
(δ
ي

/ λ

ي

)

هنا δ
ي

- سماكة طبقة العزل بالمتر.

بالنسبة للأرضيات الموجودة في جذوع الأشجار ، يتم حساب مقاومة انتقال الحرارة أيضًا لكل منطقة ، ولكن باستخدام صيغة مختلفة:

ص
في السجلات
أنا

=1,18*(ص
غير معزول
أنا

+
Σ
(δ
ي

/ λ

ي

)
)

7 - حساب فتحات الضوء في الهندسة الحرارية

الخامس
ممارسة البناء السكني و
تطبيق المباني العامة
زجاج مفرد ومزدوج وثلاثي
في الخشب أو البلاستيك أو
ربط المعدن ، التوأم
أو منفصل. حساب الهندسة الحرارية
أبواب الشرفات وحشوات الضوء
الفتحات وكذلك اختيار تصميماتها
تتم حسب المنطقة
البناء والمباني.

مطلوب
المقاومة الحرارية الكلية
انتقال الحرارة
,
(m2 С) / W ،
للفتحات الخفيفة يتم تحديدها في
اعتمادا على قيمة د_د
(الجدول 10).

ثم
بالقيمة

أختر
تصميم فتحة الضوء مع المصغر
مقاومة انتقال الحرارة
قدمت
≥
(الجدول 13).

جدول
13 - المقاومة الفعلية المخفضة
النوافذ وأبواب الشرفات والمناور

حشوة افتتاح خفيف	انخفاض مقاومة انتقال الحرارة , (م 2 С) / دبليو
الخامس ملزمة خشبية أو PVC	الخامس روابط الألمنيوم
غير مرتبطة التزجيج الخشبي أو روابط بلاستيكية	0,18	−
غير مرتبطة التزجيج في أغلفة معدنية	0,15	−
الزجاج المزدوج في زوج الارتباطات	0,4	−
الزجاج المزدوج كل على حدا الارتباطات	0,44	0,34*
كتل زجاج مجوف (بعرض مشترك مقاس 6 مم): 194 × 194 × 98	0.31 (بدون ملزم)
	244 × 244 × 98	0.33 (بدون ربط)
الملف الشخصي صندوق زجاجي	0.31 (بدون ملزم)
مزدوج زجاج عضوي مضاد للطائرات الفوانيس	0,36	−

استمرار الجدول
13

حشوة افتتاح خفيف	انخفاض مقاومة انتقال الحرارة , (م 2 С) / دبليو
الخامس ملزمة خشبية أو PVC	الخامس روابط الألمنيوم
ثلاث مرات الزجاج العضوي ل المناور	0,52	−
ثلاثية الزجاج في أزواج منفصلة الارتباطات	0,55	0,46
غرفة واحدة الزجاج المزدوج: استثنائي زجاج	0,38	0,34
مع الزجاج انتقائية صلبة مغلفة	0,51	0,43
مع الزجاج انتقائية ناعمة مغلفة	0,56	0,47
غرفة مزدوجة الزجاج المزدوج: استثنائي زجاج (مع تباعد بين الزجاج 6 مم)	0,51	0,43
استثنائي زجاج (مع تباعد بين الزجاج 12 ملم)	0,54	0,45
مع الزجاج انتقائية صلبة مغلفة	0,58	0,48
مع الزجاج انتقائية ناعمة مغلفة	0,68	0,52
مع الزجاج انتقائية صلبة مغلفة وملء بالأرجون	0,65	0,53
طبيعي زجاج ونافذة ذات زجاج مزدوج بغرفة واحدة في روابط منفصلة: استثنائي زجاج	0,56	−
مع الزجاج انتقائية صلبة مغلفة	0,65	−
مع الزجاج انتقائية صلبة مغلفة وملء بالأرجون	0,69	−
طبيعي الزجاج والزجاج المزدوج ارتباطات منفصلة: من المعتاد زجاج	0,68	−
مع الزجاج انتقائية صلبة مغلفة	0,74	−
مع الزجاج انتقائية ناعمة مغلفة	0,81	−*
مع الزجاج انتقائية صلبة مغلفة وملء بالأرجون	0,82	−

استمرار
الجداول 13

حشوة افتتاح خفيف	انخفاض مقاومة انتقال الحرارة , (م 2 С) / دبليو
الخامس ملزمة خشبية أو PVC	الخامس روابط الألمنيوم
غرفتين منفردة زجاج مزدوج في يقترن الارتباطات	0,7	−
غرفتين منفردة زجاج مزدوج في منفصل الارتباطات	0,74	−
أربع طبقات التزجيج في اثنين يقترن الارتباطات	0,8	−
ملحوظات: * - في روابط الصلب.

ل
اعتمد تصميم فتحة الضوء
معامل انتقال الحرارة k_موافق,
W / (M2 С) ،
يتم تحديده بواسطة المعادلة:

.

مثال
5. حساب حراري للضوء
فتحات

أولي
البيانات.

1. بناء
   سكني ، ر_الخامس
   = 20 درجة مئوية
   (جدول
   1).

2. يصرف
   اعمال بناء -
   بينزا.

3. ر_{xp (0.92)}
   \ u003d -29С ؛
   ر_{مرجع سابق}
   = -3.6 درجة مئوية ؛
   ض_{مرجع سابق}
   = 222 يومًا (الملحق أ ، الجدول أ -1) ؛

يوم C

طلب
عملية حسابية.

1. نحدد

   =
   0.43 (م 2 درجة مئوية) / ث ،
   (الجدول 10).

2. أختر
   تصميم النافذة (الجدول 13) حسب
   من القيمة

   مع مراعاة استيفاء الشرط (7). لذا
   وهكذا ، على سبيل المثال لدينا ، نأخذ
   نافذة خشبية مزدوجة الزجاج
   ارتباطات منفصلة ، مع الفعلي
   مقاومة انتقال الحرارة
   = 0.44 (م 2 С) / دبليو.

معامل في الرياضيات او درجة
زجاج ناقل للحرارة (نوافذ) ك_موافق
حدد بواسطة
معادلة:

W / (م 2 درجة مئوية).

ملاحظة: 02/25/2016

بعد عام تقريبًا من كتابة المقال ، تمكنا من التعامل مع الأسئلة المطروحة بدرجة أعلى قليلاً.

أولاً ، برنامج حساب الفاقد الحراري في برنامج Excel حسب طريقة A.G. تعتقد سوتنيكوفا أن كل شيء صحيح - تمامًا وفقًا لصيغ الذكاء الاصطناعي. بيهوفيتش!

ثانياً ، الصيغة (3) من مقال A.G. لا ينبغي أن تبدو سوتنيكوفا هكذا:

ص
27

=
δ
التحويل

/ (2 * λ غرام

) = ك (كوس
((ح

ح

) * (π / 2))) / K (الخطيئة
((ح

ح

) * (/ 2)))

في مقال بقلم أ. Sotnikova ليس الإدخال الصحيح! ولكن بعد ذلك يتم إنشاء الرسم البياني ، ويتم حساب المثال وفقًا للصيغ الصحيحة !!!

لذلك يجب أن يكون وفقًا لـ A.I. بيكوفيتش (ص 110 ، مهمة إضافية للبند 27):

ص
27

=
δ
التحويل

/ λ غرام

= 1 / (2 * λ غرام
)*ل(كوس
((ح

ح

) * (π / 2))) / K (الخطيئة
((ح

ح

) * (/ 2)))

δ
التحويل

= ص

27
* λ غرام
= (½) * ك (كوس
((ح

ح

) * (π / 2))) / K (الخطيئة
((ح

ح

) * (/ 2)))

عادةً ، يُفترض أن خسائر حرارة الأرضية مقارنةً بالمؤشرات المماثلة لمغلفات المباني الأخرى (الجدران الخارجية وفتحات النوافذ والأبواب) غير ذات أهمية وتؤخذ في الاعتبار في حسابات أنظمة التدفئة في شكل مبسط. تستند هذه الحسابات إلى نظام مبسط للمحاسبة ومعاملات التصحيح لمقاومة انتقال الحرارة لمواد البناء المختلفة.

بالنظر إلى أن التبرير النظري والمنهجية لحساب فقد الحرارة في الطابق الأرضي قد تم تطويرهما منذ وقت طويل (أي بهامش تصميم كبير) ، يمكننا القول بأمان أن هذه الأساليب التجريبية قابلة للتطبيق عمليًا في الظروف الحديثة. معاملات التوصيل الحراري ونقل الحرارة لمواد البناء المختلفة والعزل وأغطية الأرضيات معروفة جيدًا ، ولا يلزم وجود خصائص فيزيائية أخرى لحساب فقد الحرارة عبر الأرضية. وفقًا لخصائصها الحرارية ، تنقسم الأرضيات عادةً إلى أرضيات معزولة وغير معزولة هيكليًا على الأرض وسجلات.

يعتمد حساب فقد الحرارة من خلال أرضية غير معزولة على الأرض على الصيغة العامة لتقدير فقد الحرارة من خلال غلاف المبنى:

أين س
هي خسائر الحرارة الرئيسية والإضافية ، W ؛

أ
هي المساحة الإجمالية للهيكل المحيط ، م 2 ؛

تلفزيون
, تينيسي
- درجة حرارة الهواء الداخلي والخارجي ، درجة مئوية ؛

β
- حصة الخسائر الحرارية الإضافية إجمالاً ؛

ن
- عامل التصحيح ، الذي تحدد قيمته من خلال موقع غلاف المبنى ؛

رو
- مقاومة انتقال الحرارة ، m2 ° C / W.

لاحظ أنه في حالة بلاطة أرضية متجانسة أحادية الطبقة ، فإن مقاومة نقل الحرارة Ro تتناسب عكسياً مع معامل نقل الحرارة لمادة الأرضية غير المعزولة على الأرض.

عند حساب فقد الحرارة من خلال أرضية غير معزولة ، يتم استخدام نهج مبسط ، حيث يتم تنفيذ القيمة (1+ β) n = 1. عادةً ما يتم فقدان الحرارة عبر الأرضية عن طريق تقسيم منطقة نقل الحرارة. هذا يرجع إلى عدم التجانس الطبيعي لحقول درجة حرارة التربة تحت الأرض.

يتم تحديد فقد الحرارة للأرضية غير المعزولة بشكل منفصل لكل منطقة بطول مترين ، يبدأ ترقيمها من الجدار الخارجي للمبنى. في المجموع ، يتم أخذ أربعة شرائط بعرض 2 متر في الاعتبار ، مع الأخذ في الاعتبار أن درجة حرارة التربة في كل منطقة ثابتة. تشمل المنطقة الرابعة السطح الكامل للأرضية غير المعزولة داخل حدود الشرائح الثلاثة الأولى. يتم قبول مقاومة انتقال الحرارة: للمنطقة الأولى R1 = 2.1 ؛ لـ 2 R2 = 4.3 ؛ على التوالي للثالث والرابع R3 = 8.6 ، R4 = 14.2 م 2 * оС / W.

رسم بياني 1. تقسيم سطح الأرض على الأرض والجدران المجاورة المجاورة عند حساب فقد الحرارة

في حالة الغرف المريحة ذات القاعدة الترابية للأرضية: يتم أخذ مساحة المنطقة الأولى المجاورة لسطح الجدار في الاعتبار مرتين في الحسابات. هذا أمر مفهوم تمامًا ، حيث يتم إضافة فقد الحرارة للأرضية إلى فقد الحرارة في هياكل الإحاطة الرأسية للمبنى المجاور لها.

يتم حساب فقد الحرارة من خلال الأرضية لكل منطقة على حدة ، ويتم تلخيص النتائج التي تم الحصول عليها واستخدامها لتبرير الهندسة الحرارية لمشروع المبنى. يتم حساب مناطق درجة حرارة الجدران الخارجية للغرف المريحة وفقًا لصيغ مماثلة لتلك المذكورة أعلاه.

في حسابات فقد الحرارة من خلال أرضية معزولة (وتعتبر كذلك إذا كان هيكلها يحتوي على طبقات من مادة ذات موصلية حرارية أقل من 1.2 واط / (م درجة مئوية)) قيمة مقاومة انتقال الحرارة للأرضية غير المعزولة على الأرض تزداد في كل حالة من خلال مقاومة انتقال الحرارة للطبقة العازلة:

Ru.s = δy.s / y.s
,

أين δy.s
- سماكة الطبقة العازلة ، م ؛ λu.s
- التوصيل الحراري لمادة الطبقة العازلة W / (m ° C).

التوازن الحراري للغرفة

في المباني والهياكل والمباني ذات النظام الحراري الثابت أثناء موسم التدفئة ، للحفاظ على درجة الحرارة عند مستوى معين ، تتم مقارنة خسائر الحرارة ومكاسب الحرارة في الحالة المستقرة المحسوبة ، عندما يكون أكبر عجز حراري ممكنًا.

عند تقليل توازن الحرارة في المباني السكنية ، يتم أخذ انبعاثات الحرارة المنزلية في الاعتبار.

الناتج الحراري لتركيب التدفئة للغرفة Qfrom للتعويض عن عجز الحرارة يساوي:

Qot \ u003d Qpot - Qvyd (5)

حيث Qpot و Qout عبارة عن فقد للحرارة وإطلاق للحرارة في الغرفة في وقت معين.

يتكون فقد الحرارة في الغرف بشكل عام من فقد الحرارة من خلال غلاف المبنى Qlimit ، وكذلك لمواد التدفئة والمعدات والنقل القادمة من خارج Qmat. يمكن أن يكون استهلاك الحرارة أيضًا أثناء تبخر السائل وغيره من العمليات التكنولوجية الماصة للحرارة Qtechn ، مع الهواء للتهوية عند درجة حرارة منخفضة مقارنة بدرجة حرارة الغرفة Qvent ، أي

(6)

تتكون الانبعاثات الحرارية في الغرف بشكل عام من نقل الحرارة بواسطة الأشخاص Ql ، وخطوط الأنابيب الحرارية للتدفئة ، والمعدات التكنولوجية Qb ، والانبعاثات الحرارية من مصادر الإضاءة الاصطناعية وتشغيل المعدات الكهربائية Qel ، والمواد والمنتجات الساخنة Qmat ، ومدخلات الحرارة من العمليات الطاردة للحرارة Qtech والإشعاع الشمسي Qs.r ، أي.

(7)

تؤخذ هذه المكاسب الحرارية من خلال الهيكل المحيط من الغرف المجاورة في الاعتبار. يعتمد توازن الحرارة لتحديد النقص أو الزيادة في الحرارة على حرارة معقولة (تسبب تغيرًا في درجة حرارة هواء الغرفة)

مع الأخذ في الاعتبار خلال الفترة الزمنية المقدرة الحد الأقصى لفقدان الحرارة (مع مراعاة عامل الأمان) والحد الأدنى من إطلاق الحرارة المستقر

يعتمد توازن الحرارة لتحديد النقص أو الزيادة في الحرارة على حرارة معقولة (تسبب تغيرًا في درجة حرارة هواء الغرفة)

مع الأخذ في الاعتبار خلال الفترة الزمنية المقدرة الحد الأقصى لفقدان الحرارة (مع مراعاة عامل الأمان) والحد الأدنى من إطلاق الحرارة المستقر

يتم حساب الخسائر الحرارية المذكورة أعلاه وفقًا للمنهجية الواردة في SNiP 2.04.05-91 * "التدفئة والتهوية وتكييف الهواء".
