أنابيب الغلايات الكهربائية

جدوى استخدام التبديل الآلي واليدوي بين غلايتين

ضع في اعتبارك الخيارات الخمسة التالية مع وحدات مختلفة مقترنة بغلاية كهربائية ، والتي تكون في وضع احتياطي ويجب تشغيلها في الوقت المناسب:

• غاز + كهرباء
• حطب + كهرباء
• غاز البترول المسال + كهرباء
• الطاقة الشمسية + الكهربائية
• بيليه (حبيبي) + كهربائي

بيليه وغلاية كهربائية

إن الجمع بين توصيل غلايتين - غلاية بيليه وغلاية كهربائية - هو الأنسب للتبديل التلقائي ويسمح أيضًا بالتبديل اليدوي.

قد تتوقف غلاية الحبيبات بسبب حقيقة أن كريات الوقود قد نفدت. لقد اتسخ ولم يتم تنظيفه. يجب أن تكون الكهرباء جاهزة للتشغيل بدلاً من الغلاية المتوقفة. هذا ممكن فقط مع الاتصال التلقائي. الاتصال اليدوي في هذا الخيار مناسب فقط إذا كنت تعيش بشكل دائم في منزل تم تركيب نظام التدفئة فيه.

مراجل للديزل الوقود والكهرباء

إذا كنت تعيش في منزل به مثل هذا النظام لتوصيل غلايتين للتدفئة ، فإن التوصيل اليدوي مناسب تمامًا لك. تعمل الغلاية الكهربائية كطوارئ في حالة تعطل الغلايات لسبب ما. لم تتوقف فقط ، بل مكسورة وبحاجة إلى الإصلاح. من الممكن أيضًا التبديل تلقائيًا كوظيفة للوقت. يمكن أن تعمل الغلاية الكهربائية في أزواج مع غاز مسال ومرجل يعمل بالطاقة الشمسية بسعر ليلي. يرجع ذلك إلى حقيقة أن سعر الليل أرخص ل 1 كيلوواط / ساعة من 1 لتر من وقود الديزل.

مزيج من غلاية كهربائية وحرق الأخشاب

هذا المزيج من توصيل الغلايتين أكثر ملاءمة للتوصيل التلقائي وأقل للتوصيل اليدوي. يتم استخدام غلاية حرق الأخشاب باعتبارها المرجل الرئيسي. تقوم بتدفئة الغرفة أثناء النهار ، ويتم تشغيل الكهرباء لتسخينها ليلاً. أو في حالة الإقامة الطويلة بالمنزل - تحافظ الغلاية الكهربائية على درجة الحرارة حتى لا تتجمد المنزل. دليل ممكن أيضا لتوفير الكهرباء. سيتم تشغيل الغلاية الكهربائية يدويًا عند المغادرة وإيقاف التشغيل عند العودة والبدء في تدفئة المنزل بغلاية تعمل بالحطب.

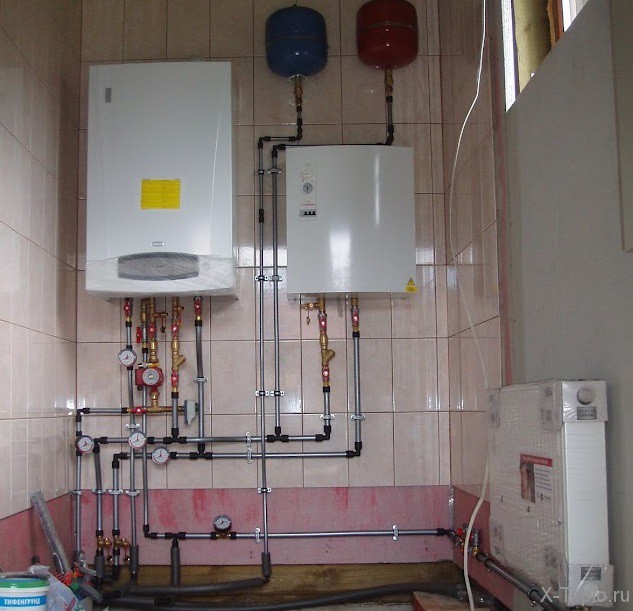

مزيج من غلايات الغاز والكهرباء

في هذا المزيج من توصيل غلايتين ، يمكن أن تعمل الغلاية الكهربائية كنسخة احتياطية وكغلاية رئيسية. في هذه الحالة ، يكون مخطط التوصيل اليدوي أكثر ملاءمة من المخطط التلقائي. غلاية الغاز هي وحدة مجربة وموثوقة يمكنها العمل لفترة طويلة دون أعطال. بالتوازي مع ذلك ، لا ينصح بتوصيل غلاية كهربائية بنظام شبكة الأمان في الوضع التلقائي. في حالة تعطل غلاية الغاز ، يمكنك دائمًا تشغيل الوحدة الثانية يدويًا.

توصيل المرجل الكهربائي بنظام التدفئة

غلاية التدفئة الكهربائية عبارة عن جهاز بسيط ، يشتمل "تكوينه" على مبادل حراري ووعاء معدني وجهاز تحكم. تكمن خصوصيتها في حقيقة أن الكهرباء يتم تحويلها إلى تسخين المبرد (الماء أو الزيت أو التجمد) ، وليس الوقود الصلب.

اليوم ، تستخدم هذه الأجهزة على نطاق واسع لتدفئة المكاتب والمستودعات والمرائب والمحلات التجارية. تشتهر الغلاية الكهربائية أيضًا بأنها أحد مكونات نظام التدفئة في منزل خاص. هذا يرجع في المقام الأول إلى سهولة استخدام الجهاز. ومع ذلك ، فإن لمولد الحرارة هذا مزايا أخرى:

1. يتيح لك نظام التحكم في الطاقة ضبط درجة الحرارة في المنزل بأكبر قدر ممكن من الدقة ؛
2. صامتة؛
3. يعمل فقط على الكهرباء ، لذلك فهو صديق للبيئة تمامًا ؛
4. آمن بسبب عدم وجود نيران مكشوفة ؛
5. مثل هذه الغلاية خالية من الآليات التي تؤثر بشكل مباشر على بعضها البعض ، مما يعني أنها مقاومة للتآكل ؛
6. المدمج؛
7. لا يتطلب اهتمامًا مستمرًا ؛
8. كفاءة (الكفاءة 100٪) ؛
9. لا يتطلب إذنًا خاصًا للتثبيت الذاتي.

الشيء السلبي الوحيد هو أنه غالبًا ما يتعطل أثناء انقطاع التيار الكهربائي أو انقطاع التيار الكهربائي. بالإضافة إلى ذلك ، السؤال الذي يطرح نفسه في البداية بعد الشراء: "كيف يتم توصيل غلاية التدفئة الكهربائية؟". يمكنك القيام بذلك دون مساعدة سيد ، بيديك ، مع إعطاء عدد من الميزات.

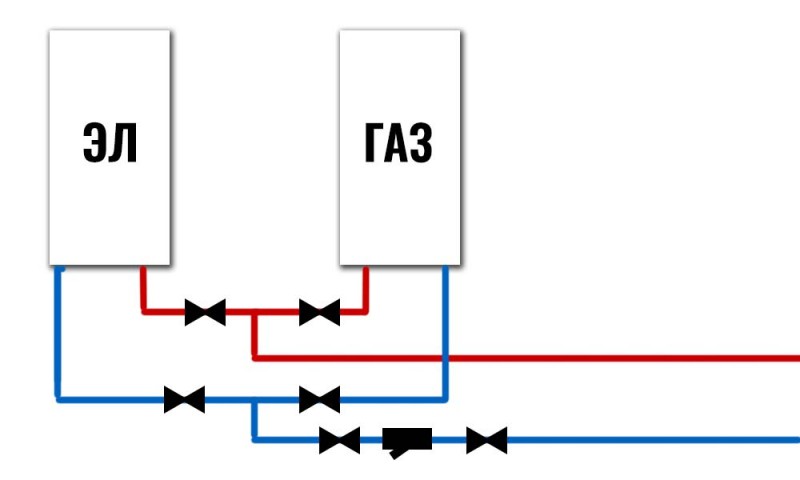

مخطط الأسلاك لاثنين من الغلايات اليدوية

لا يلزم هنا أي شيء ، باستثناء صمامات الإغلاق. يتم التبديل بين الغلايات عن طريق الفتح / الإغلاق اليدوي للصنابير الموجودة على المبرد. وليس أربعة ، من أجل قطع المرجل الخامل تمامًا عن النظام. غالبًا ما تحتوي كلتا الغلايتين على خزانات تمدد مدمجة ومن المربح استخدامهما معًا في نفس الوقت ، لأن حجم نظام التسخين غالبًا ما يتجاوز سعة خزان تمدد واحد يتم تناوله بشكل منفصل. من أجل تجنب التركيب غير المجدي لخزان تمدد إضافي (خارجي) ، ليس من الضروري قطع الغلايات عن النظام تمامًا. من الضروري منعهم وفقًا لحركة المبرد وتركهم في نفس الوقت مدرجين في نظام التمدد.

الفروق الدقيقة في الاتصال ومخططات الربط

قبل إجراء حساب مخطط إمداد الحرارة ، يتم إجراء الحساب الحراري واختيار المعدات لمرجل كهربائي للتدفئة. هنا ، مؤشر التحكم هو اختلاف درجة حرارة سائل التبريد عند مدخل ومخرج المرجل.

من الناحية التكنولوجية ، تستمر العملية بطريقة تتحرك فيها مياه الشبكة في البداية على طول دائرة صغيرة من أجل الحصول على درجة حرارة التشغيل للوسط الساخن ، ثم تنتقل إلى المستهلكين على طول دائرة التسخين الرئيسية لتوفير درجة حرارة الهواء الداخلية المطلوبة عند امكانية. لذلك ، من أجل تلبية جميع الشروط التكنولوجية ، من الضروري ربط عدة دوائر.

يتم توفير المشاريع النموذجية لتسخين الأنابيب EC للخيارات التالية:

• مع دائرة الدوران القسري ؛
• مع محيط طبيعي لحركة الماء الساخن ؛
• مخطط تسخير الأسلاك الكلاسيكي ؛
• باستخدام الحلقات الابتدائية والثانوية.

ربط غلاية كهربائية بدائرة تسخين طبيعية

مخطط أنابيب الغلايات الكهربائية

عند تنفيذ مخطط الأنابيب ، يجب أن يؤخذ في الاعتبار أنه بالإضافة إلى حساب الطاقة للسخان الكهربائي ، يجب على المرء ألا ينسى الغرض الرئيسي منه - للتحكم في انخفاض درجة حرارة السائل عند مدخل ومخرج الجهاز.

في البداية ، بعد الوصول إلى درجة حرارة معينة ، يتحرك المبرد على طول دائرة صغيرة ، وفقط بعد مروره ، يتم نقل الماء الساخن عبر النظام ، وتسخين البطاريات الكهربائية وبالتالي تسخين الغرفة. وبالتالي ، من أجل ضمان ظروف درجة الحرارة اللازمة والأداء عالي الجودة لهيكل التدفئة ، يجب تركيب عدة دوائر.

لإكمال الربط ستحتاج:

• أنابيب بأقطار مختلفة
• مشعات التدفئة (اقرأ: "ربط مشعات التدفئة بالبولي بروبلين - بسيط وبأسعار معقولة") ؛
• مضخة الدورة الدموية؛
• مقياس ضغط الدم.
• رافعة موازنة
• صمام التوزيع
• مرشح تمرير.

من بين المعدات والأدوات ، يجب توفير آلة لحام ومفاتيح ربط.

أما بالنسبة للمثبتات الإضافية ، فستحتاج منها إلى:

• المحملات والمحولات
• سلامة ، فحص ، صمامات الهواء ؛
• البراغي والصواميل والوصلات.

يتم تنفيذ أنابيب غلاية التدفئة الكهربائية وفقًا لأحد المبادئ الأربعة المختلفة:

• مع الدوران القسري للمياه ؛
• مع الدوران الطبيعي لسائل التبريد ؛
• نسخة كلاسيكية من الأسلاك.
• باستخدام الحلقات الابتدائية والثانوية.

يتكون نظام تسخين الفضاء مع دوران الماء الطبيعي من:

يشمل مخطط توفير التداول القسري العناصر التالية:

• تحكم في درجة حرارة الغرفة
• مشعات.
• غلاية كهربائية
• خزان التمدد من النوع المفتوح ؛
• كتلة أمان تتكون من صمام أمان ومقياس ضغط ؛
• اضغط لتجديد كمية المبرد ؛
• مضخة؛
• فحص الصمام؛
• مضخة مكافحة التكثيف
• مستشعر درجة الحرارة الدنيا.

إذا كان هيكل التدفئة يعمل باستخدام سخان كهربائي مثبت على الحائط ، فسيتم تضمين جميع عناصره أيضًا في الأنابيب ، والتي ، بالإضافة إلى الإمداد الحراري ، يمكن أن توفر إمدادات المياه الساخنة وتشغيل نظام التدفئة "الأرضية الدافئة".

لا تعد عملية توصيل المعدات وفقًا للتعليمات مشكلة إذا تم اتباع جميع التعليمات المكتوبة فيها بدقة. لكن التجميع الذاتي ينطبق حصريًا على أنظمة الدائرة الواحدة. في حالة التخطيط لتركيب غلاية تسخين كهربائية مزدوجة الدائرة. العمل معقد ومن ثم يتم الربط على مستوى احترافي ، مباشر ومزج. كلا النوعين من الأنابيب مطلوبان للتحكم في درجة الحرارة. كيف تصنع أنابيب مرجل ، انظر الفيديو التفصيلي:

ميزات وعيوب مفيدة

يجدر أيضًا التفكير في تركيب غلاية وقود صلب عالمية مع سخانات كهربائية مدمجة. تحتوي بعض الطرز على موقد لا يتطلب تشطيب خارجي إضافي.

يمكن أن تتحمل الغلايات الكهربائية بسهولة انقطاع التيار الكهربائي لمدة تصل إلى 6 أشهر. هذا يجعلها خيارًا جيدًا في حالة الاستخدام غير المنتظم للنظام أو في حالة انقطاع التيار الكهربائي اللازمة لتدفئة منزل خاص.

عيب استخدام غلاية كهربائية هو الحاجة إلى كابلات إمداد قوية ذات مقطع عرضي كبير.

قواعد لتجميع وتشغيل نظام يتم فيه استخدام غلاية كهربائية مع غلاية تعمل بالوقود الصلب

بعض القواعد التي يجب مراعاتها عند تركيب نظام التدفئة الموضحة هنا.

1. قبل بدء غلاية الوقود الصلب ، قم بتشغيل مضخة الدوران.

2. فحص الصمامات أمر لا بد منه! (انظر الرسم البياني)

3. يجب ترك جزء على الأقل من المشعات بدون رؤوس حرارية ، بحيث لا يسخن المرجل (الوقود الصلب) في حالة انقطاع دورة المبرد.

4. الأنابيب من غلاية الوقود الصلب إلى المحملات تستخدم فقط من المعدن (الصلب أو النحاس).

5. من المستحيل تنظيم تشغيل مضخة الدوران لمرجل يعمل بالوقود الصلب باستخدام ترموستات الغرفة! يجب أن تكون هذه المضخة دائمًا في وضع التشغيل.

6. نفس الشيء بمعنى آخر: لا يمكن التحكم في ترموستات الغرفة إلا بغلاية كهربائية.

حسنًا ، هنا ، على ما يبدو ، هذا كل شيء ، تم تركيب غلاية كهربائية بها غلاية تعمل بالوقود الصلب. (سيكون بنفس السرعة في الممارسة :)). في المقالة التالية ، سنفعل الشيء نفسه بالنسبة لنظام به عدة فروع من المشعات.

تم استخدام مخطط الغلايتين على نطاق واسع مؤخرًا ، وهناك الكثير من الاهتمام. عندما تظهر وحدتان حراريتان في غرفة مرجل واحدة ، فإن السؤال الذي يطرح نفسه على الفور هو كيفية تنسيق عملهما مع بعضهما البعض. دعنا نحاول الإجابة على سؤال توصيل غلايتين بنظام تدفئة واحد.

ستكون هذه المعلومات ذات فائدة لأولئك الذين يخططون لبناء منزل المرجل الخاص بهم ، والذين يريدون تجنب الأخطاء ولأولئك الذين لن يبنوا بأيديهم ، ولكنهم يريدون نقل احتياجاتهم إلى هؤلاء الأشخاص الذين سيجمعون غرفة المرجل. لا يخفى على أحد أن لكل عامل تركيب أفكاره الخاصة حول الشكل الذي يجب أن تبدو عليه غرفة الغلاية وغالبًا لا تتوافق مع احتياجات العميل ، ولكن رغبة العميل تكون أكثر أهمية في هذه الحالة.

دعونا نحلل أمثلة لماذا في حالة واحدة تعمل غرفة المرجل في الوضع التلقائي (يتم تنسيق الغلايات فيما بينها دون مشاركة المستهلك) ، وفي الحالة الأخرى يلزم تشغيلها.

ميزات توصيل غلاية كهربائية

من ناحية أخرى ، لا يمكن وصف تركيب غلاية التدفئة بأنه عمل صعب للغاية ، ومن ناحية أخرى ، يتطلب ترتيب نظام التدفئة المنزلية الامتثال لتقنية معينة لتركيب غلاية كهربائية. تتمثل مزايا الغلاية الكهربائية الموضحة في الصورة على الأنواع الأخرى من أجهزة التسخين في أنه يمكن تركيبها في أي نقطة في نظام التدفئة ، وستعمل بشكل جيد ، ولكنها تخضع للأنابيب الصحيحة لجهاز التسخين هذا ، وفقًا لـ مخطط توصيل غلاية التدفئة الكهربائية.

تعمل الغلاية الكهربائية بشكل متساوٍ في التصميمات ذات الدوران الطبيعي والقسري لحامل الحرارة السائل. يجب تركيب الجهاز عند أدنى نقطة في نظام التسخين الكهربائي. وبالتالي تحقيق أعلى مستوى من إحماء البطارية. يجب وضع أنبوب الإمداد على أدنى ارتفاع.

بغض النظر عن مخطط إمداد الحرارة بغلاية كهربائية ، يجب أن يكون له بالضرورة جهاز تأريض. يمكن توصيل الجهاز باللوحة الكهربائية ، ولكن يجب عدم استخدام المرحلة الصفرية. هذا ليس خطيرًا فقط: الجهاز يرى مثل هذه الإجراءات مثل ماس كهربائى. يعد التوصيل الصحيح للغلاية الكهربائية بالشبكة أحد شروط التشغيل الموثوق به لنظام التدفئة. من الضروري أيضًا اختيار مكونات عالية الجودة ، وإلى جانب ذلك ، فأنت بحاجة إلى أنابيب منفذة باحتراف لغلاية التدفئة الكهربائية. سيوفر العمل المنجز بشكل صحيح اختلافًا طفيفًا في درجة حرارة سائل نقل الحرارة عند مدخل ومخرج الجهاز. لهذا ، فإن الوضع الصحيح للغلاية الكهربائية مع توصيلها اللاحق له أهمية كبيرة (اقرأ: "توصيل المرجل الكهربائي بنظام التدفئة: التعليمات"). فقط في حالة مراعاة هذه القواعد ، سيكون المبرد قادرًا على إعطاء الحرارة للمشعات بأكبر قدر ممكن من الكفاءة.

مكان التثبيت وكيف

النماذج المختلفة لها قدرات مختلفة ، والتي تؤثر على نوع الخط الذي يحتاجون إليه. وفقًا لهذا المعيار ، يتم تمييز نوعين من الغلايات الكهربائية اليوم: الأرضية والجدار. النوع الأول يتميز بقوة عالية (أكثر من 60 كيلو واط) ، والثاني ، على التوالي ، أصغر (من 5 إلى 60 كيلو واط).

هام: لأي نوع من أنواع مولدات الطاقة التي تزيد طاقتها عن 12 كيلوواط ، يلزم وجود شبكة ثلاثية الطور. في حالات أخرى ، على مرحلتين

بالإضافة إلى ذلك ، أثناء التثبيت ، يجب وضع الأنبوب السفلي أسفل المبرد حتى لا يبقى الماء (الزيت أو التجمد) في النظام.

بالنسبة إلى موقع التثبيت ، يمكن أن يكون أي غرفة ، الشيء الرئيسي هو أن الجهاز لديه دائمًا وصول دون عوائق. ومع ذلك ، كما تبين الممارسة ، غالبًا ما يختارون مطبخًا أو بعض المباني غير السكنية لهذا الغرض. الأهم من ذلك هو عدم وجود مواد قابلة للاحتراق على الحائط حيث سيتم تعليق المرجل. إذا كنت تشك في أنك فهمت كل شيء بشكل صحيح ، فننصحك بالعثور على مقطع فيديو مناسب والتحقق من هذه المعلومات بمثال جيد.
