أي مواقد طويلة الاحتراق بدائرة مائية أفضل

فرن افعل ذلك بنفسك

ما المطلوب غير البرميل المعدني؟

• صفائح من الحديد بسمك 4-5 مم.
• أنبوب بقطر 100 مم.
• صر ، تشطيب أفضل ، على الرغم من أنه يمكن صنعه بيديك ، على سبيل المثال ، من زاوية وسلك.
• حبل الأسبستوس.

بناء برميل

الآن عمل تسلسل التجميع:

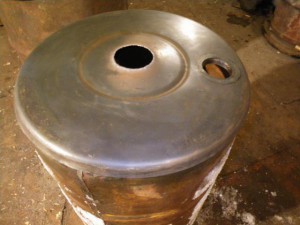

يتم قطع الغطاء عند البرميل بدل 40-50 مم. فيه ، يوجد ثقب في الوسط يزيد قليلاً عن قطر الأنبوب 100 مم.
في الجزء السفلي من البرميل ، يتم قطع فتحة مستطيلة لصندوق الاحتراق. سيتم ضخ الوقود من خلاله.
أقل قليلاً ، يتم عمل فتحة مستطيلة أصغر للمنفاخ.
من داخل البرميل ، يتم لحام أدلة الأسلاك بين صندوق الاحتراق والمنفاخ ، حيث سيتم وضع الشبكة.
في الجزء العلوي ، يتم قطع فتحة للمدخنة على الجانب. يتم لحام الأنبوب الذي يبلغ قطره 100 مم ويبلغ طوله من 20 إلى 40 سم على الفور.
الآن يتم قطع فطيرة بقطر أقل بقليل من قطر البرميل من الصفائح المعدنية.
يتم عمل ثقب في الفطيرة في الوسط ويتم لحام أنبوب قطره 100 مم. يجب أن يزيد طول الأنبوب عن ارتفاع البرميل بمقدار 20-50 سم.
يتم قطع المستطيلات بعرض 50-80 مم من نفس الورقة ، ولكن يجب أن يكون طولها مساويًا للمسافة من حافة الفطيرة إلى حافة الفتحة الموجودة في المركز. يتم لحام هذه القطع بالتساوي في دائرة مع وجود ضلع على الجانب الخلفي من الأنبوب الملحوم. هذه العقدة تسمى الصحافة. بمساعدتها ، سيتم الضغط على الوقود حتى لا يتم إنشاء مساحة كبيرة لمنطقة الاحتراق.
الآن نحن بحاجة إلى إجراء تجميع جزئي. أي ، يتم تثبيت صر ، يتم خفض الضغط من الأعلى. يتم وضع غطاء عليه بحيث يدخل أنبوب الضغط في الفتحة الموجودة في الغطاء.
الآن يتم لحام الغطاء بجسم الموقد حول المحيط بالكامل

من المهم هنا لحام التماس بإحكام شديد. يجب وضع سلك الأسبستوس في الفجوة بين الأنبوب البارز وفتحة الغطاء ؛ حيث سيصبح حاجزًا أمام الدخان وأول أكسيد الكربون.
الباب معلق عند فتح صندوق الاحتراق.
البوابة مثبتة على المنفاخ.

كل شيء جاهز ، يبقى فقط تثبيت الموقد في الوجهة وإرفاق المدخنة به

في ظل هذه الوحدة ، يجب سكب قاعدة قوية وحرارية ، وهذا أمر مهم

الوقود المرجعية

الآن إلى السؤال ، كيفية وضع إشارة مرجعية على الوقود؟ للقيام بذلك ، ستحتاج بالتأكيد إلى مساعد. سوف يرفع الضغط عن طريق الأنبوب البارز. من الضروري رفعه إلى أعلى مستوى ممكن لفتح غرفة الاحتراق بالكامل. الوقود معبأ بإحكام مع مساحة صغيرة بين أجزائه. كلما قل الهواء داخل الفرن ، كلما طالت عملية الانحلال الحراري.

ربما لم يفهم الجميع سبب الحاجة إلى أنبوب ملحوم بالضغط. هذه قناة خاصة يتم من خلالها توفير الهواء النقي لمنطقة احتراق الوقود. وستخلق الأضلاع الملحومة في الأسفل المساحة اللازمة لدخول الهواء ، بالإضافة إلى أنها تضيف وزنًا إضافيًا للضغط.

هذا أحد نماذج المواقد طويلة الاحتراق التي يمكنك صنعها بيديك من برميل معدني بسعة مائتي لتر. دعونا نواجه الأمر ، الخيار ليس هو الأصعب ، لكنه ليس الأجمل. لن يقوم أحد بتثبيت برميل في منطقة سكنية ، لذلك غالبًا ما يتم تثبيت هذه الأفران في غرف المرافق للأغراض الرسمية. على سبيل المثال ، في المرائب وورش العمل والصوبات الزراعية وما إلى ذلك. على الرغم من قيام بعض سكان الصيف بتثبيتها داخل المبنى الرئيسي ، مما يميز الهيكل بعناصر إضافية. على سبيل المثال ، يمكنك تثبيت شاشة زخرفية أمام الموقد أو تبطينها بالطوب.من يريد ، سيجد خيارات لجعل الموقد جميلًا.

جهاز الأفران الغازية

لا تحتوي مواقد تسخين المياه التي تعمل بالغاز على صندوق نيران ، مثل الطرز التقليدية. جهاز جميع الأفران من نوع الانحلال الحراري صعب للغاية. يتكون موقد الحطب الذي يعمل بالغاز من غرفة تغويز أولية - يتم تحميلها مباشرة بالحطب ، وغرفة الاحتراق - حيث يتم تحويل الوقود إلى حرارة. تدخل الغازات من غرفة التغويز عبر الفوهة إلى غرفة الاحتراق بسبب عمل المروحة. (انظر أيضًا: موقد تسخين طويل الاحتراق)

ضع في اعتبارك العوامل التالية عند التجميع والاستخدام:

1. يجب ألا يزيد محتوى الرطوبة في الحطب المستخدم عن 20٪. هذا رقم منخفض إلى حد ما ، والذي يميز الحطب بأنه جاف جدًا. أثناء التخزين العادي ، يمكن أن يجف الحطب إلى مستوى لا يقل عن 30-40٪ ، ومن أجل تحقيق الرقم أعلاه ، سيكون من الضروري استخدام مسدس حراري أو خيار آخر لتجفيف الحطب.

يجب أن تكون الوصلة بين المدخنة ومخمد المخرج سهلة الفك للغاية. الحقيقة هي أنه مع زيادة رطوبة الحطب ، سوف تتكون المكثفات التي تحتوي على راتنج الشجرة. هذا المكثف نفسه ، الذي يمر عبر المدخنة ، سيكون قادرًا على انسدادها - في هذه الحالة ، تتشكل جلطات تشبه القطران لا يمكن نقعها بالماء ، ولا تخضع للاحتراق. ليس من السهل إزالتها من المدخنة.

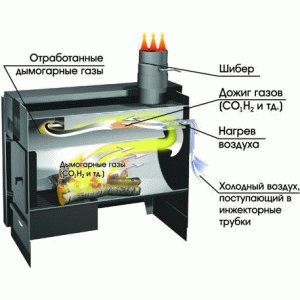

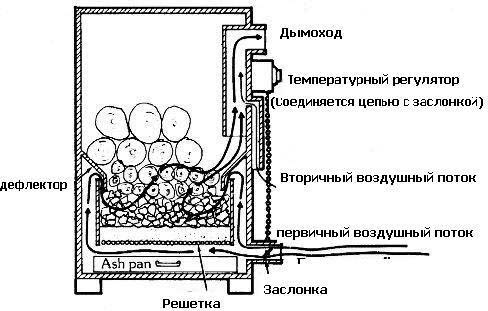

مبدأ توليد الغاز. مخطط تشغيل فرن طويل الاحتراق

يعتمد تشغيل الأفران المولدة للغاز على مبدأ تغويز الخشب - طريقة احتراق الوقود ، حيث يتكون غاز الانحلال الحراري.

يتم توليد الغاز عن طريق حرق الوقود في وضع الاحتراق تحت ظروف نقص الأكسجين. في الوقت نفسه ، تزداد كفاءة وحدة التسخين هذه عدة مرات مقارنة بالأفران الكلاسيكية.

يتم تنظيم وضع الاحتراق عن طريق تزويد الهواء بالفرن. تنتقل الحرارة إلى الغرفة المسخنة من خلال أسطح التبادل الحراري.

سنقوم على الفور بتوضيح مصطلحات العمليات الكامنة وراء تشغيل وحدات التسخين هذه. بدون استثناء ، يطلق جميع المصنّعين على الأفران التي يقدمونها ، والتي تعمل في وضع الاحتراق ، مولدة للغاز. من وجهة نظر تكوين غاز الانحلال الحراري في وضع الاحتراق هذا ، فإن هذا لا يثير أي اعتراضات. ومع ذلك ، هذه في الواقع نهاية الأمر.

مبدأ تشغيل فرن الغاز الكلاسيكي على النحو التالي. غاز الانحلال الحراري الناتج عن حرق الخشب (بشكل أساسي أول أكسيد الكربون والميثان) ، الذي يمر عبر فوهة خاصة ، يختلط مع الهواء. بمجرد دخوله إلى غرفة الاحتراق ، يشتعل خليط الهواء والغاز في وجود محفز ويحترق مع انتقال حرارة مرتفع. في هذه الحالة ، يحدث احتراق كامل لجميع الأجزاء الثقيلة والسخام ، وتكون غازات المداخن المتبقية خالية تقريبًا من الشوائب.

يتم دفع الهواء إلى غرفة الاحتراق. اللهب له لون أبيض واضح - علامة على الاحتراق الكامل مع وجود فائض من الأكسجين.

لا شيء من هذا القبيل يحدث في مواقد "توليد الغاز" المعلن عنها لتدفئة المنازل. ليس هناك شك فقط في أن غاز الانحلال الحراري يتكون في غرفة الاحتراق. لكن لا يتم استخدامه ، لكنه يترك الموقد من خلال دوران المدخنة. أولئك. ببساطة "يطير في الأنبوب".

لون اللهب في الفرن أحمر. وتتشكل رواسب السخام والقطران بسرعة على جدران الأنابيب ، مما يشير إلى احتراق الوقود غير الكامل. سيكون من الأصح أن نطلق على هذه الأفران أفران مشتعلة أو بطيئة الاحتراق.

في هذا الصدد ، فإن العديد من ادعاءات الدعاية للمصنعين ، مثل الكفاءة الفائقة ، مشكوك فيها على الأقل.

على الرغم من التناقض الواضح لمثل هذه الأفران مع كلاسيكيات توليد الغاز ، إلا أنها لا تخلو من مزايا معينة.

مطلوب نصائح مفيدة للحرفيين عند تركيب الفرن

العنصر الإلزامي للاستخدام الآمن لفرن الانحلال الحراري هو الأساس الذي يتم تثبيت التثبيت عليه.

يجب أن تتمتع المؤسسة بدرجة عالية من الموثوقية. أساس الفرن مصنوع من مواد بناء مقاومة للحرارة. يحتوي تصميم الفرن على كتلة صغيرة ، لذلك لا يخلق الفرن الكثير من الضغط على القاعدة. أثناء عملية التثبيت ، يتم إنشاء درجة حرارة عالية ، والتي يمكن أن تتسبب في تلف القاعدة ، من أجل منع التأثير المدمر لدرجات الحرارة المرتفعة على الأساس ، يجب استخدام مواد مقاومة للحرارة في بنائها. يتم استخدام الطوب الحراري مثل هذه المواد ، والتي يتم وضعها على قاعدة خرسانية معدة مسبقًا.

اقرأ أيضًا مقالنا تركيب نظام التدفئة لمنزل خاص: مخططات أساسية.

يجب أن يتم صب قاعدة خرسانية لتركيب فرن طويل الاحتراق في أساس ضحل. في عملية إعداد القاعدة ، يكون عنصرها الإلزامي هو إطار التعزيز.

يجب تركيب مدخنة الموقد كعنصر منفصل في محطة توليد الحرارة. كمدخنة ، يمكنك استخدام أنبوب معدني بقطر مناسب. عند تركيب مدخنة ، يمكن تثبيتها باللحام على الغطاء العلوي للفرن.

عند تصنيع فرن مستطيل ، لا يمكن توصيل المدخنة بالوحدة إلا من الجانب.

عند تثبيت المدخنة ، تذكر أنه بعد هيكل الفرن مباشرة ، يجب أن تتحرك المدخنة رأسياً بدقة. عند تصميم المدخنة ، يجب استخدام أقل عدد ممكن من الانحناءات والانحناءات.

نظرًا لتكوين كمية كبيرة من السخام عند استخدام الوقود الصلب ، فمن الأفضل تصميم مدخنة قابلة للطي ، حيث يجب تفكيكها وتنظيفها بشكل دوري من السخام المتراكم.

بعد تصميم الفرن وتركيبه ، يوصى بتركيب عاكس. بمساعدة هذا العنصر الهيكلي ، يتم إعادة توزيع تدفقات الحرارة ، مما يساهم في تسخين منتظم لكامل حجم الغرفة. بالإضافة إلى ذلك ، يتيح لك تركيب العاكس زيادة درجة الأمان أثناء تشغيل تركيب توليد الحرارة.

يجب أن يتوافق المكان المخصص لتركيب الفرن مع جميع متطلبات السلامة من الحرائق ، نظرًا لأن جسم الفرن ، الذي يتم تسخينه إلى درجة حرارة عالية ، يعد مصدرًا محتملاً للحريق في حالة انتهاك قواعد تشغيل هذه المعدات.

(وزار 1614 مرات، 1 عدد زيارات اليوم)

خيار عمودي

مخطط الهيكل الداخلي لفرن الغاز المصنوع من الحجر.

إذا لم يكن لديك مساحة ، فيمكنك عمل نسخة رأسية من جسم الفرن. إنها أكثر تعقيدًا قليلاً من الوحدة الأفقية الموضحة أعلاه. تبلغ أبعاد الهيكل الرئيسي لمولد الغاز هذا 700 × 510 × 1480 مم. يجب أن يكون هذا التثبيت مزودًا بشبكة مصنوعة من ألواح الصلب. يتم تثبيته في مبيت مولد الغاز على مسافة 30 سم من أسفل الغلاف على أرجل مصنوعة من قصاصات الأنابيب الفولاذية. يتم توصيل الشبكة عن طريق اللحام بصندوق مركب داخل الوحدة.

يتم لحام العاكس بالجدار الجانبي لمولد الغاز ، ويمسك الصندوق مع الشبكة ويمنح الهواء ممرًا مجانيًا للوقود المحترق. كل هذه الأجزاء مصنوعة من صفائح فولاذية (سمك 4-5 مم). كمدخنة ، يتم لحام أنبوب فولاذي على شكل حرف L في مبيت مولد الغاز (فوق الصندوق الموجود في الجدار الجانبي للتركيب). على نفس الجدار (في الجزء السفلي من السكن على مستوى الشبكة) ، قم بعمل ثقب بقطر 10 سم حتى يمر الهواء إلى الوحدة.

حفر حفرة 6 سم على مستوى الجزء السفلي من أنبوب المدخنة (في الغلاف). في هذا الإصدار من مولد الغاز ، يتم استخدام مروحة لدفع الهواء إلى الفرن ، مثبتة على الفتحة السفلية للقناة. من أجل الاستخدام العادي للغلاية والتنظيم الحراري الجيد للتركيب ، يتم تثبيت نظام أتمتة على الجدار الجانبي لمولد الغاز. مشغلها على شكل سلسلة متصل بزر تبديل المروحة.

إذا كنت ترغب في استخدام هذه الغلاية ليس فقط للتدفئة ، ولكن أيضًا مع تسخين المياه ، فسيتعين عليك صنع مبادل حراري بيديك. إنه مصنوع من صفائح الفولاذ وهو عبارة عن غلاف بقطر أكبر من الفرن الخاص بك ، ويوضع أعلى جسم مولد الغاز الخاص بك. يتم تغليف هذا الغلاف بعناية بالعزل الحراري باستخدام الصوف الزجاجي أو أي مادة عزل حراري أخرى مماثلة.

يتم توصيل أنابيب المدخل والمخرج بالمبادل الحراري لإدخال السائل البارد وإخراج السائل الساخن في نظام مع تسخين المياه. يتم تركيب الصمامات وغيرها من المعدات الضرورية وفقًا لمخطط نموذجي لتدفئة المنزل باستخدام تسخين المياه. يمكن لمرجل الماء الذي قمت بتجميعه أن يعمل ليس فقط على الخشب ، ولكن أيضًا على الفحم. إذا كنت تواجه مشكلات في استخدام المعدن ، فيمكن أيضًا تجميع جسم مولد الغاز من الطوب ، ولكن مثل هذا التثبيت سيكون له أبعاد كبيرة.

أسعار الفرن

السوق تنافسي للغاية ويمكنك العثور على وحدة لميزانيتك وللمعايير الخاصة بك. يمكنك شراء موقد من المتجر عبر الإنترنت وفي نقاط / متاجر متخصصة في مدينتك أو منطقتك. فيما يلي مثال على نموذجين مشهورين.

حريق - بطارية 7B أنثراسايت

• حجم الغرفة ، م³: 150
• حجم صندوق النار ، ل: 45
• الأبعاد (الارتفاع × العرض × العمق) ملم: 760 × 370 × 680
• وزن الفرن ، كجم: 54
• قطر المدخنة ، مم: 120
• حجم خزان المبادل الحراري ، لتر: 1.3
• السعر: 16-19 الف روبل.

الفرن - الموقد Angara Aqua

• مساحة الغرفة تصل إلى 90 متر مربع
• القدرة الإجمالية ، kW: 18
• طاقة دائرة المياه ، kW: 9
• حجم المبادل الحراري: 4 لتر
• أبعاد الفرن: الارتفاع × العرض × العمق ، مم: 1020x550x490
• وزن الفرن كجم: 150
• قطر المدخنة ، مم: 150
• وصلة المدخنة ، الجزء العلوي ، الخلفي
• السعر: 32-37 الف روبل.

غلايات الوقود الصلب. التي تحتوي أيضًا على دائرة مائية. يسمح لك المرجل من نوع الوقود المدمج أو الصلب بتسخين غرفة تصل مساحتها إلى 170 مترًا مربعًا. م يمكن أن تعمل هذه الغلايات على الخشب والكهرباء. وهي مصنوعة بشكل أساسي من الفولاذ القوي ، موقد مدفأة مع دائرة مائية (وهي متوفرة أيضًا بموقد وشواية). لا تتمتع هذه المواقد الحرارية بكفاءة عالية مقارنة بالمواقد ، ولكن يمكن أيضًا توصيلها بنظام تدفئة وتسخين عدة غرف في مناطق صغيرة. اقرأ المزيد في المقالة حول المواقد ذات الدائرة المائية.

من أجل عدم ارتكاب خطأ في اختيار وشراء موقد طويل الأمد موثوق به ومريح حقًا مع دائرة مائية من جميع النواحي ، يجب عليك دراسة جميع أنواع المعلومات التي تقدمها الشركات التجارية أو المراجعات المشترين. من الضروري دراسة خصائص الجهاز ككل ، أي ليس فقط المعلمات التقنية للجهاز مهمة ، ولكن أيضًا أبعاده ومظهره وتكلفته ووظائفه الإضافية. قم بقياس معالم منزلك وميزات تصميمه بإمكانيات طراز معين.

ولكن إذا لم تكن واثقًا من قدراتك أو ترغب في توفير وقتك ، فاتصل بالمحترفين ، وسيقومون بإعداد مشروع مقابل رسوم معتدلة ويقدمون خيارات متنوعة لتنفيذ فكرتك.

تجميع مولد الغاز بأيديهم

• تجميع مولد الغاز (الفرن) بيديك
• خيار عمودي
• المواد والأدوات التطبيقية

تستخدم أنواع مختلفة من السخانات لتدفئة غرفة في الظروف الحديثة. في الأساس ، هذه محولات ذات ناقلات حرارية مختلفة (غاز ، ماء ، تيار كهربائي). ولكن إذا كان لديك قطعة أرض أو كوخ في منطقة لا توجد فيها طريقة لتزويد التدفئة بالغاز ، وتسخين كوخك بالكهرباء باهظ الثمن ، فسيتعين عليك تثبيت موقد تقليدي لحرق الأخشاب. لتقليل التكاليف ، من المستحسن أن تستخدم أقل قدر ممكن من الخشب وتوفر كمية كبيرة من الحرارة.

يتم استخدام فرن توليد الغاز (المعروف أيضًا باسم الانحلال الحراري) في المنازل الريفية والبيوت الصيفية والمنازل الخاصة ، أي حيث لا يوجد غاز مركزي وتدفئة مركزية.

تم استخدام المزيد من التركيبات الاقتصادية في أوائل القرن العشرين ومنتصفه.يطلق عليها اسم غلايات توليد الغاز (أفران) ، ولها كفاءة عالية (تصل إلى 75٪) ، وباستخدام طريقة احتراق غير قياسية في مثل هذه التركيبات ، يمكن توفير الوقود بنسبة تصل إلى 50٪.

يمكنك صنع مثل هذا الفرن المولّد للغاز بيديك من مواد مرتجلة ، إذا كانت لديك المهارات اللازمة للتعامل مع الأداة. يمكن استخدام هذا الجهاز مع تسخين المياه. فيما يلي رسم تخطيطي لجهاز منشآت التدفئة المولدة للغاز ، يتم تقديم توصيات لتجميعها بأيديكم.

يتكون الموقد الغازي (المرجل) الذي يستخدم الحطب كوقود من الأجزاء التالية:

• مروحة (في عينات تصميم الفرن العمودي) ؛
• صندوق الاحتراق الأولي للتغويز (يتم وضع الحطب فيه) ؛
• غرفة الاحتراق.

تدخل الغازات من الفرن عبر الفوهة إلى غرفة الاحتراق بالفرن بمساعدة الضغط بواسطة مروحة ، حيث يتم إطلاق الحرارة الرئيسية من الوقود. يجب أن يحتوي الحطب على نسبة رطوبة لا تقل عن 20٪ ، أي أن يكون جافًا جدًا. إذا لم يتم استيفاء هذا الشرط ، فإن مكثف القطران المتكون أثناء احتراق الحطب سوف يسد المدخنة.

لحرق الوقود على المدى الطويل ، يتم وضع مثل هذه الكمية من الحطب في الفرن (في فرن التغويز) بحيث تشغل 85-90 ٪ من حجمها. المساحة التي يتم تسخينها بواسطة الوحدة من 8 إلى 90 متر مربع. الوقت المستغرق للوصول إلى درجة حرارة الغرفة المطلوبة يعتمد بشكل مباشر على تصميم التركيب الخاص بك. من الممكن أيضًا استخدام المرجل لتسخين المياه البسيط (للاستحمام) وكذلك مع تسخين المياه.

مبدأ تشغيل هذا النوع من أجهزة التدفئة

بالنسبة لمعظم أجهزة التسخين ، تتحقق وظيفة التسخين عن طريق تسخين الجهاز نفسه ، وتسخين الهواء المحيط ونقل الحرارة اللاحق بواسطة جدرانه. يحدث هذا نتيجة الاحتراق السريع والشديد للوقود. هذه الطريقة ليست مريحة للغاية لعدة أسباب: هذه "قفزات" في درجة حرارة الغرفة ، واحتراق غير كامل للوقود ، مما ينتج عنه الكثير من السخام والسخام ، والحاجة إلى إضافة الفحم أو الحطب باستمرار إلى الفرن وضبطه المسودة. في الأفران طويلة الاحتراق ، يحدث كل شيء بشكل مختلف قليلاً.

تعتبر غلايات الانحلال الحراري اقتصادية بشكل خاص: بالإضافة إلى مبدأ الاحتراق البطيء للوقود ، فإنها تحرق أيضًا الغازات الناتجة عن الاحتراق. وبالتالي ، تزداد كفاءة جهاز التسخين هذا بشكل كبير ، مما يقلل التكاليف.

"إيجابيات وسلبيات"

مما لا شك فيه أن الكفاءة العالية (تصل إلى 85٪!) وصغر حجم هذه الوحدات أكسبتها شهرة كبيرة ، خاصةً حيث لا توجد مصادر تدفئة أخرى - الغاز الطبيعي والكهرباء. إنه يجذب الفرصة لتحميل الوقود مرة واحدة ، وبعد ذلك يكفي فقط ضبط المسودة في الفرن عند الوصول إلى درجة الحرارة المطلوبة في الغرفة. يظل ثابتًا لفترة طويلة جدًا - اعتمادًا على طراز الجهاز - ويمكن أن يصل إلى 30 ساعة أو أكثر.

تتيح لك مجموعة متنوعة من الطرز تنظيم تسخين الهواء والماء في المنزل - في هذه الحالة ، يتم توصيل دائرة مائية بالموقد. يمكنك أيضًا توصيل حاوية لتسخين المياه للاحتياجات المنزلية بمثل هذا الفرن ، حتى أنه يمكنك طهي الطعام وتسخينه - باختصار ، تبين أن هذا الجهاز متعدد الوظائف حقًا.

يمكن تسمية العيب النسبي لهذا الجهاز بالمظهر النفعي: من غير المرجح أن يزين هذا الموقد الداخل ، لكن هذا ليس مطلوبًا منه. يمكن أن يطلق عليه بحق "العمود الفقري" بين مواقد التدفئة.

الغازات التي تخرج من الفرن إلى المدخنة لها درجة حرارة منخفضة (مقارنة بالأفران التقليدية) - حوالي 2000 ، مما يؤدي إلى تكوين المكثفات في المدخنة. لا يمكن توصيل هذا الفرن بأنبوب منحني متعدد الممرات ، نظرًا لأن المسودة فيه صغيرة جدًا ، ولن يتم إخراج منتجات الاحتراق.

لا يبدأ وضع الاحتراق الطويل في العمل فورًا - أولاً ، يجب رفع درجة الحرارة في الغرفة إلى المستوى المطلوب ، فقط بعد ذلك يتم تقليل المسودة وتحويل الموقد إلى الوضع الاقتصادي. في هذه الحالة ، لم تعد درجة الحرارة ترتفع ، ولكن يتم الحفاظ عليها فقط عند مستوى معين.

أنواع الوقود المستخدم في الأفران من هذا النوع

الميزة الأخرى التي يتمتع بها الفرن طويل الاحتراق هي القدرة على استخدام أنواع مختلفة من الوقود - الصلب والسائل والغازي. صحيح أن لكل منهم طراز أجهزته الخاصة - لا توجد عالمية هنا. من خلال اختيار طراز يعمل على أكثر أنواع الوقود الميسورة التكلفة والأكثر ربحية في المنطقة ، يمكنك أن تضمن بشكل كامل تدفئة فعالة واقتصادية لمنزلك الخاص أو كوخك أو مبانيك الصناعية.

كيف تصنع فرن غاز بنفسك

تستخدم مولدات الغاز ، والتي تسمى أيضًا غلايات الانحلال الحراري ، بشكل متزايد في الحياة اليومية. يتم استخدامها لتدفئة المباني السكنية والتجارية ، والطهي ، والحصول على الماء الساخن ، والجاذبية بكفاءة عالية ، والود البيئي وسهولة الصيانة. ومع ذلك ، فإن الرسوم والنماذج الصناعية باهظة الثمن ، لذا فإن أفضل حل للمالك المتحمس هو موقد لتوليد الغاز ، مصنوع من مواد مرتجلة بيديه.

وظائف وتصميم الميزات

المبدأ الرئيسي الذي يقوم عليه العمل هو تغويز الوقود العضوي الصلب عندما يتم حرقه في ظل ظروف نقص الأكسجين. في عملية تحللها (الانحلال الحراري) ، لا تحترق المادة العضوية الصلبة الموجودة في الفرن المولّد للغاز ، ولكنها تشتعل ببطء ، وتشكل كمية كبيرة من الغاز القابل للاحتراق ، والذي يتكون أساسًا من الميثان وأول أكسيد الكربون. يدخل الغاز الناتج من غرفة الاحتراق إلى حجرة الاحتراق اللاحق ، حيث يختلط مع الهواء الساخن ويحترق ، مما يؤدي إلى إطلاق الكثير من الحرارة. اعتمادًا على ميزات التصميم ، يمكن لمولد الغاز تسخين غلاف المبرد أو إطلاق الحرارة إلى البيئة أو أداء هاتين المهمتين.

تُظهر هذه الأفران كفاءة عالية ، وهي أعلى بعدة مرات من الأفران التقليدية من حيث الكفاءة. على عكس غلايات الوقود الصلب الكلاسيكية ، فإن مالك غلاية الانحلال الحراري قادر على التحكم بمرونة في أوضاع التشغيل وتغيير درجة حرارة تسخين المبرد. للقيام بذلك ، يكفي زيادة أو تقليل كمية الهواء التي يتم توفيرها لفرن فرن الغاز. يمكن استخراج الغاز القابل للاحتراق من أي وقود أحفوري صلب تقريبًا: الحطب والفحم والجفت وحتى المشمع. ولكن في الحياة اليومية ، غالبًا ما يتم استخدام النفايات الأولى ومعالجة الأخشاب. أكثر أنواع مولدات الغاز التي تعمل بحرق الأخشاب شيوعًا هو فرن الانحلال الحراري ، حيث لا يتم أخذ الغاز منه ، ولكن يتم حرقه لإنتاج طاقة حرارية.

ميزة التصميم الرئيسية هي وجود غرفتي احتراق. في إحداها ، تتم عملية تحلل الوقود العضوي ، وفي الأخرى ، يتم حرق الغاز الناتج. علاوة على ذلك ، يوجد الموقد اللاحق في الحالة الأولى بطرق مختلفة: أسفل حجرة التغويز ، فوقه ، أو على الجانب. الهيكل الداخلي والمخطط الداخلي لموقد حرق الأخشاب المولّد للغاز للاحتياجات المنزلية بسيط ، ويمكن لأي حرفي منزلي القيام بذلك.

يجب أن تشتمل معدات الانحلال الحراري الكلاسيكية على:

• الجسم الذي تركب بداخله عناصر عمل الفرن.
• غرفة تعبئة (قبو) لوضع الحطب أو نفايات الخشب.
• حجرة لاحتراق الغاز المنبعث من الفرن.
• صر لحجز الوقود الصلب والفحم.
• أبواب لتحميل الحطب وإزالة الرماد من مولد الغاز.
• نظام المثبط الهوائي للتحكم في إمداد الأكسجين لمنطقة عمل الجهاز.

ما عليك القيام به

نظرًا لأن الخيارات محلية الصنع عادة ما تكون مصنوعة من المواد المتاحة في متناول اليد ، فإنها تكلف المالك أرخص بكثير من نظيراتها الصناعية.لإنشاء أبسط مولد غاز يعمل بالحطب بنفسك ، ستحتاج إلى: صفائح معدنية بسمك لا يقل عن 3 مم أو قطعة من أنبوب الحديد (برميل) ، وزوايا فولاذية بحجم 5 × 5 أو 4 × 4 سم ، ومفصلات و مزاليج للأبواب ، مدخنة بالأبعاد والتكوين المطلوبين. يعتمد عدد عناصر وأبعاد هذه المواد على حجم الغرفة المراد تسخينها والمهام الإضافية للموقد (تسخين المياه والطهي).

مقارنة بين توليد الغاز والغلايات التقليدية.

إذا قارنا الغلايات المولدة للغاز بمراجل التسخين أو التدفئة التقليدية للوقود الصلب ، فيمكن التمييز بين الفروق الدقيقة التالية.

يمكن تصحيح الاستقلالية المنخفضة نسبيًا لمرجل توليد الغاز ، وهو كعب أخيل لجميع تركيبات تسخين الوقود الصلب ، من خلال إدخال نظام التحميل التلقائي. في هذه الحالة ، يبدأ نوع من الناقلات في العمل في غلاية توليد الغاز ، والتي ، حسب درجة الحرارة في الجهاز ووقت الاحتراق ، يمكنها إرسال أجزاء جديدة من الوقود إلى الفرن. بالإضافة إلى ذلك ، يمكن أن يعمل جهاز توليد الغاز بشكل مستقل خلال النهار فقط في علامة تبويب واحدة ، والتي ، بشكل عام ، تزيل مسألة الحاجة إلى الوجود المستمر لمشغل الوقاد.

تشغيل غلاية الغاز

في أي حال ، فإن كفاءة مولدات الغاز تفوق بشكل كبير إنجازات جميع نظرائهم. إذا كان من غير المحتمل أن تظهر غلايات الوقود الصلب التقليدية كفاءة أعلى من 85٪ ، فإن هذا الرقم قد يصل إلى 95٪ لمعدات توليد الغاز.

لكن المرجل الذي يعمل بالغاز الذي يعمل بحرق الأخشاب لا يزال جهازًا تقنيًا معقدًا إلى حد ما. على عكس الغلاية التقليدية التي تعمل بحرق الأخشاب ، فهي تتطلب حتى صيانة بسيطة ولكنها لا تزال منتظمة ، بالإضافة إلى ذلك ، هناك متطلبات معينة لمؤهلات الموظفين الذين يعملون في منشآت توليد الغاز.

تدرك الغلاية المولدة للغاز رطوبة الوقود الداخل إليها. لذلك ، لا يلزم سوى الحطب المجفف مسبقًا للتشغيل الفعال لمنشآت توليد الغاز.

معايير اختيار مولد غاز يعمل بالحطب

يوصى باختيار غلاية تعمل بالغاز على الخشب بناءً على المعايير التالية:

1. بادئ ذي بدء ، من الضروري مراعاة درجة أتمتة المرجل وعدم تقلبه. قد ترغب في شراء غلاية يمكنها العمل لفترة طويلة دون تدخل بشري ، أو ربما تكون غلاية توليد الغاز كافية لأغراضك ، والتي يجب أن تعمل بشكل مستقل على وضع إشارة مرجعية واحدة فقط.
2. بالنسبة لتدفئة الأماكن ، يجب أن تولد منشآت التدفئة كيلوواط واحد على الأقل لكل 10 أمتار مربعة من المنطقة المسخنة. بناءً على ذلك ، يمكنك اختيار الطاقة المطلوبة من غلاية توليد الغاز للتدفئة.
3. بالإضافة إلى ذلك ، قد تحتوي الغلايات التي تعمل بالغازات التي تعمل بحرق الأخشاب على معدات إضافية مختلفة. يمكن أن يكون الغرض منه ، على سبيل المثال ، ضمان الدوران القسري للسائل من خلال التحكم في التسخين أو لأتمتة تنظيم عمليات احتراق الغاز الناتج.

على أي حال ، سيساعدك المستشارون في المتاجر المتخصصة في اختيار غلاية تعمل بالغاز تعمل بالحطب حسب رغبتك.

مواقد بيليه

موقد الحبيبات هو نوع من أجهزة توليد الغاز. إنه مصمم للعمل على الكريات - الكريات الخشبية. الفرق بين هذه الأفران هو وجود قبو لتحميل الوقود

ومن المزايا المهمة لهذه النماذج الدرجة العالية من أتمتة العمل. يتم توريد الحبيبات لأنها تحترق من خلال استخدام جهاز هوائي أو جهاز لولبي ذاتي التنظيم

لا يمكنك تنظيم إمداد الوقود فحسب ، بل يمكنك أيضًا تنظيم أوضاع التشغيل.

خزان الماء الساخن مصنوع من الفولاذ المقاوم لدرجات الحرارة العالية والبيئات القاسية.لا توجد قيود على حجم الخزان. في الواقع ، يعتمدون فقط على أبعاد صفيحة الحديد الزهر. يتم توصيل خزان الماء الساخن بالنظام العام عن طريق الأنابيب الفرعية. يمكن تثبيته بطريقتين - أقرب ما يمكن من المدخنة أو عند تقاطع غرفة الاحتراق مع المدخنة.

مدونة صانع موقد الكسندر زالوتسكي

في كثير من الأحيان ، يطلب العملاء طي الفرن لمنزل صيفي به فرن ، لكن الفرن ليس مخصصًا للخبز ، ولكن لتدفئة الغرفة بسرعة. إليك مثال واحد على مثل هذا الفرن: إليكم مشروع وإليكم صورة

أعتقد أن الموقد الذي يحتوي على أنابيب ذات سعرات حرارية للتدفئة السريعة لمنزل ريفي هو خيار أفضل. هنا مثال على أحد هذه الأفران.

نحتاج إلى تدفئة سريعة لثلاث غرف. اثنان صغيران 16 مترًا مربعًا والآخر 40 مترًا مربعًا.

سيكون الموقد في غرفة كبيرة وللتسخين السريع - موقد. تبلغ مساحة الفرن ، الذي يتحول إلى غرف صغيرة ، حوالي 1 متر مربع.

تقطع الصورة زاوية الجدران الداخلية ، حيث يوجد الموقد

هذا هو المنظر من الغرفة الصغيرة.

حسنًا ، هذه هي أنابيب التسخين نفسها. يطلق عليهم أحيانًا اسم "الأنابيب الجافة"

عند تركيب الأنابيب عند نقطة التلامس مع الطوب ، يجب لفها بمادة عازلة للحرارة غير قابلة للاحتراق. في هذه الحالة ، الحبل الأسبستوس.

الأنابيب معلقة على الحبال

الفرن ذو لونين. يتم تثبيت الأنابيب في الغطاء السفلي

يبلغ حجم الموقد 4.5x4.5 قرميد ، على غرار السويدي Alexander Batsulin ، فقط مخرج الفرن مصنوع ليس للخلف ، ولكن إلى الجانب. عادة ، مقابل البرد ، يسخن الفرن بشكل زائد وتظهر الشقوق في اللحامات. هنا صنعت عمودًا من الطوب مقابل البرد. سيتم توجيه الحرارة الرئيسية إليه.

هذه الصورة قبل تركيب الفرن.

هنا يمكنك أن ترى كيف أن الأطراف العلوية للأنابيب مدمجة في البناء بالطوب.

الغطاء السفلي مغلق. في الجزء العلوي توجد قناة الرفع ، وفي الجزء السفلي توجد القناة الأمامية.

منظر للمدخنة من الغرفة. يبرز الأنبوب قليلاً من سطح الفرن للتبليط.

المرور عبر السقف. يتم تثبيت ورقة LSU على الحزم في طبقتين.

زغب 250 مم "من الدخان"

الأنبوب الموجود فوق السطح مصنوع من الطوب المواجه. إنه أكثر مقاومة لهطول الأمطار في الغلاف الجوي ، مقارنة بتلك التي تم بناء الفرن منها ، ويبدو أفضل.
