جميع رموز الخطأ الرئيسية وتفسيرها وحلها
ضع في اعتبارك الأخطاء الرئيسية لمراجل غاز Ferroli وخيارات التخلص منها:
| الرمز | فك التشفير | طرق حل المشكلة |
| أ 01 | بلا لهب (محاولة إشعال فاشلة) | تحقق من وجود الغاز في الخط ، افتح صمام إمداد الغاز ، |
| أ 02 | الوجود الكاذب للهب (الجهد المكتشف على قطب التأين عند إيقاف تشغيل الحارق) | تحقق من حالة الحلقة الأرضية أو وجود قطرات من المكثفات على لوحة التحكم |
| أ 03 | ارتفاع درجة حرارة الغلاية | اغسل المبادل الحراري ، تحقق من حالة مضخة الدورة الدموية |
| أ 06 | لا لهب بعد دورة الاشتعال | تحقق من نظام إمداد الغاز ، ونظف فوهات موقد الغاز |
| أ 08 | فشل مستشعر درجة حرارة سائل التبريد | استبدال العنصر |
| أ 09 | فشل صمام الغاز | تحقق من العملية ، استبدل العنصر |
| F04 | سخونة زائدة ترموستات غاز المداخن | نظف المدخنة ، تحقق من تشغيل المروحة |
| F05 | فشل نظام عادم الدخان ، إيقاف تشغيل المروحة | استبدل المروحة |
| F08 | ارتفاع درجة حرارة المبادل الحراري الأساسي | اغسل المبادل الحراري ، إذا لزم الأمر ، استبدله |
| F10 | كسر أو ماس كهربائى لمستشعر درجة الحرارة OB | إصلاح الاتصال أو استبدال جهاز الاستشعار |
| F11 | كسر أو ماس كهربائى لمستشعر درجة حرارة الماء الساخن | إصلاح الاتصال أو استبدال جهاز الاستشعار |
| F14 | عطل في المستشعر رقم 2 للخط المباشر لدائرة التسخين | إصلاح الاتصال أو استبدال جهاز الاستشعار |
| F34 | انخفض جهد الإمداد إلى 180 فولت | تحقق من الخط ، قم بتثبيت مثبت أو غير متقطع |
| F37 | انخفاض ضغط الجانب الأيمن | كشف تسرب RH وإصلاحه |
| F40 | ضغط RH المفرط | تحقق من حالة خزان التمدد |
| F47 | فتح أو تبديل ضغط الدائرة القصيرة OB | إصلاح أو استبدال التتابع |
| F50 | أعطال في لوحة التحكم | استبدال لوحة التحكم |
تنقسم أخطاء مرجل Ferroli إلى حرج (A) وغير حرج (F). أولئك الذين لديهم الحرف A يؤدي إلى انسداد مستقل للغلاية ، وأولئك الذين لديهم الحرف F لا يقودون.
الأعطال الرئيسية لمراجل غاز Ferroli
يتميز تصميم غلايات Ferroli بدراسة مدروسة وعالية الجودة لجميع المكونات والتفاصيل.
ومع ذلك ، فإن أي نظام به نقاط ضعف ، وغلايات الغاز ليست استثناء.
ظروف التشغيل لبعض أجزاء الوحدات صعبة للغاية ، حيث تساهم أحمال درجات الحرارة في حدوث ظاهرة إجهاد المعادن والمواد الأخرى.
وفقًا للخبراء ، تشمل الأعطال الأكثر شيوعًا ما يلي:
- المرجل لا يعمل. يمكن أن تكون هناك أسباب وطرق مختلفة لإصلاحها ، وهي واحدة من أكثر المشاكل شيوعًا.
- ينخفض الضغط أو يرتفع. هذه مشكلة خطيرة تؤدي إما إلى تسرب وسط التسخين ، مما يؤدي إلى ارتفاع درجة حرارة الغلاية وانسدادها ، أو زيادة الضغط والانسداد. من الخطورة بشكل خاص زيادة الضغط ، والتي يمكن أن تنفجر منها أجزاء من الوحدة.
- فشل المروحة أو مضخة الدوران. يعني فقدان كلتا الوظيفتين أن النظام غير قادر على العمل - يؤدي عدم القدرة على إزالة الدخان إلى ارتفاع درجة الحرارة المفاجئ والعرقلة ، كما أن عدم وجود حركة السائل له نفس النتائج ، ولا يتم اكتشافه إلا بواسطة أجهزة الاستشعار الأخرى.
- أعطال لوحة التحكم الإلكترونية. غالبًا ما يكون سبب هذه المشكلات هو جهد الإمداد غير المستقر أو نقص التأريض عالي الجودة. تعتبر إلكترونيات الغلاية حساسة للغاية لأي تغييرات في وضع التشغيل. عندما تظهر قطرات أو قفزات ، تبدأ في إصدار سلسلة مستمرة من الأخطاء التي لا تتكرر عند إعادة التشغيل. غالبًا ما يكون هناك تراكم لشحنة ثابتة على العلبة ، والتي يتم نقلها عبر الأرض إلى لوحة التحكم وإلكترود التأين ، مما يتسبب في ظهور خطأ A02 (يرى النظام لهبًا في حالة عدم وجود لهب).يتمثل حل المشكلة في فصل المرجل تمامًا عن نظام الطاقة لفترة من الوقت واستعادة (أو إنشاء) تأريض عالي الجودة.
بالإضافة إلى ما سبق ، هناك الكثير من المشاكل في وضع الاحتراق:
- القليل من اللهب.
- البداية التلقائية للاحتراق.
- لا يوجد تدفئة DHW.
- وميض شعلة حاد مع فرقعة.
ترتبط كل هذه المشكلات بتدهور إمدادات الغاز بسبب انسداد الفوهات أو فشل المزدوج الحراري أو ملف صمام الوقود.
دليل التعليمات كيف تبدأ
لا يتميز تشغيل غلايات Ferroli بأي إجراءات وإجراءات محددة.
يُطلب من المالك فقط تنظيم الصيانة الدورية وتنظيف جسم الغلاية وأجزاءها الداخلية والحفاظ على فوهات الموقد بالترتيب الصحيح.
إجراء بدء تشغيل الغلاية يشبه طريقة الإشعال لوحدات الغاز الأخرى.
الميزة هي الحاجة إلى الحفاظ على توقف مؤقت بين محاولات البدء ، والتي يظهر خلالها الرمز D3 أو D4 على الشاشة (50 أو 30 ثانية).
يحدث الرمز الأول بعد حدوث خطأ فادح ويتم حظر الوحدة.
حتى يتم استيفاء الفاصل الزمني المطلوب ، لا يمكن إعادة التشغيل.
يظهر الرمز الثاني بين محاولات البدء بشكل طبيعي ، إذا كان الرمز السابق غير ناجح.
هذا عادة بسبب وجود الهواء في المضخة أو الأنابيب أو المبادل الحراري. تتكرر المحاولات حتى يتم إخراج الهواء من المرجل.
مكملات
لكل فئة من الغلايات ، توفر الشركة المصنعة أيضًا ملحقات إضافية. على وجه الخصوص ، يمكن استكمال نماذج الدائرة المزدوجة المثبتة على الحائط بمجموعة لأنظمة عادم الدخان والأجهزة التي تسمح للمعدات بالعمل على الغاز المسال. في المقابل ، يمكن تجهيز غلاية الغاز الأرضية من Ferroli بالمراجل وأنظمة أولوية الماء الساخن وفوهات توربو وأجهزة للتحكم في الشلال. تحتوي وحدات التكثيف على أكبر مجموعة من الخيارات الإضافية. يمكن تزويدها بأجهزة استشعار درجة الحرارة الخارجية ، ولوحات التحكم للأنظمة متعددة الدوائر ، والمفاتيح الهيدروليكية ، وإطار التركيب المتشعب ، بالإضافة إلى مجموعات خاصة من التركيبات لتوصيل الغلايات.
لماذا ينخفض الضغط
يمكن أن يكون انخفاض الضغط في الغلاية نتيجة لثلاثة أسباب:
- ظهور تسرب في دائرة التسخين (بما في ذلك في الغلاية نفسها). ميزة هذا الخيار هي ثبات العملية ، حيث لن يتوقف المبرد عن المغادرة ، بغض النظر عن مقدار تغذية النظام. في هذه الحالة تحتاج إلى إيجاد مكان التسرب. بادئ ذي بدء ، تحتاج إلى التحقق من حالة صمام أو صمام الصرف ، سواء كان مفتوحًا أو معطلاً. إذا لم يتم العثور على أعطال في هذه العقدة ، فسيتم فحص دائرة التسخين بالكامل بالتتابع. في بعض الأحيان ينسون إغلاق صمام التفريغ على المشعات ، تظهر النواسير على خطوط الأنابيب ، وتفشل التوصيلات. يكون اكتشاف التسرب أكثر صعوبة إذا كان الصنبور يغذي نظام أرضية مسخنة بالماء مصبوبة في ذراع التسوية الخرساني. يمكنك اكتشاف المشكلة عن طريق بقعة مبللة على الأرض أو في سقف الأرضية السفلية ، ولهذا غالبًا ما يتعين عليك إزالة غطاء الأرضية أو السقف الممتد.
- فشل مضخة الدورة الدموية. يتم اكتشاف هذه المشكلة على الفور بواسطة نظام التشخيص الذاتي ، ومن السهل التحقق من تشغيل المضخة. يكفي إجراء فحص بصري للعنصر واتخاذ التدابير المناسبة.
- تمزق الحجاب الحاجز لخزان التمدد. في هذه الحالة ، سينخفض الضغط حتى يملأ المبرد الحجم بالكامل ، وبعد ذلك ستتوقف العملية ، ومن ثم يمكن زيادة الضغط غير المنضبط ، خاصةً بشكل مكثف مع زيادة درجة حرارة الرطوبة النسبية. إذا اتضح أن العنصر الإشكالي هو بالضبط خزان التمدد ، فيجب اتخاذ تدابير عاجلة لإصلاح أو استبدال التجميع.خلاف ذلك ، مع التمدد الحراري للسائل ، سوف يفشل المبادل الحراري أو أي عنصر آخر من عناصر النظام ، الأمر الذي يتطلب تكاليف كبيرة لإصلاح وترميم المرجل.
المرجل لا يبدأ ، الموقد لا يعمل
تعد مشاكل بدء تشغيل الغلاية أكثر شيوعًا ، نظرًا لوجود العديد من الأسباب لمثل هذا الموقف.
من بينها قد يكون:
- صمام إمداد الغاز مغلق.
- مشاكل صمام الغاز.
- فوهات الموقد مسدودة بالسخام.
- فشل لوحة التحكم.
- تم حظر الغلاية بسبب عطل في أي عقدة.
يتم الكشف عن معظم الأسباب المحتملة بواسطة نظام التشخيص الذاتي ، ويتم عرض الكود المقابل على الشاشة.
ومع ذلك ، هناك بعض الأسباب المحتملة - فشل نظام إمداد الغاز ، وصمام مغلق وعوائق ميكانيكية أخرى ، قد لا يلاحظ النظام ، لذلك يجب عليك التأكد من أنك جاهز للعمل. بالإضافة إلى ذلك ، من الضروري مراعاة اعتماد المرحلة على المرجل والحاجة إلى التأريض.
في بعض الأحيان على الدرع بعد إجراء التوصيلات ، تختلط الأسلاك.
مراجل غازية مثبتة على الحائط من Ferroli

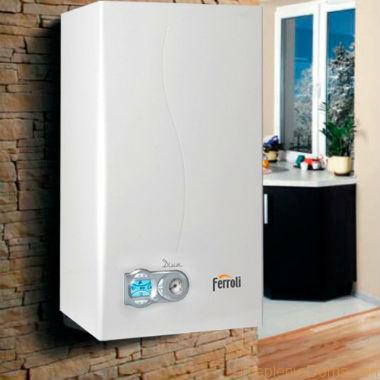

دفاية حائط من شركة فيرولي الايطالية.
تتوفر غلايات Ferroli المثبتة على الحائط بتكوينات وسعات مختلفة ، بحيث يمكنك اختيار وحدة وفقًا لمتطلباتك وميزانيتك. السمة الأولى هي عدد الدوائر. لذلك ، يمكن أن تعمل السخانات ليس فقط لتسخين المياه في نظام التدفئة ، ولكن أيضًا لتزويد المنزل بالماء الساخن في نفس الوقت. وفقًا لذلك ، تتميز الغلايات ذات الدائرة الواحدة والدائرة المزدوجة.
الجانب الثاني هو نوع غرفة الاحتراق وتكوينها. قد تكون غرفة الاحتراق مفتوحة أو مغلقة. غرف الاحتراق المفتوحة ، مثل الموقد التقليدي ، تحرق الهواء خارج الغرفة (لا يوجد حريق بدون أكسجين). تسحب الغرف المغلقة الهواء من الشارع عبر أنبوب مدخنة خاص يسمى مدخنة متحدة المحور.
يتم تركيب مبادل حراري (واحد أو اثنان) في غرفة الاحتراق. مبادل حراري واحد (حجري) هو أنبوب في أنبوب ، يتم قطع الأنابيب فيه لإزالة الدخان بشكل منفصل. المبادل الحراري مصنوع من النحاس. إذا كان هناك مبادلان حراريان ، فسيتم فصلهما عن بعضهما البعض. الأساسي مصنوع من النحاس والثانوي مصنوع من الفولاذ المقاوم للصدأ.
مجموعة كاملة من غلايات غاز فيرولي حسب التعليمات:
- مبادل حراري (واحد أو اثنان) ؛
- صمام الغاز - سيمنز أو هانيويل ؛
- مضخة دوران ثلاثية السرعات Wilo ؛
- أنابيب فرعية لإزالة الدخان - نظام عادم دخان منفصل ؛
- تجاوز.
- كتلة التحكم.
هناك نماذج مع شاشة LCD وبدونها. تعرض الشاشة معلومات حول معلمات السخان والأخطاء التي تحدث أثناء التشغيل. تضيء الشاشة باللون الأزرق. يتوفر طراز DivaTop 60 مع غلاية مدمجة سعة 60 لترًا.
تبلغ كفاءة غلاية التسخين المثبتة على الحائط من فيرولي 93٪ تقريبًا من أي طراز. الحد الأدنى للطاقة 7.2 كيلو واط ، والحد الأقصى 40 كيلو واط. حامل الحرارة لأنظمة التسخين ذات درجة الحرارة العالية ، تسخن الوحدة حتى 85 درجة ، والمياه لتزويد الماء الساخن - حتى 55 درجة. تعمل الغلايات بالغاز الطبيعي والمسال. يشار إلى استهلاك الطاقة الاسمي في جواز السفر لكل طراز. يجب أن يكون ضغط الغاز الداخل 20 ملي بار على الأقل للغاز الطبيعي و 37 ملي بار للغاز المسال.
ما مدى فعالية الفيرميكيولايت لعزل السقف ، اقرأ هنا.
استنتاج
المعدات التي يمكن أن تعمل إلى الأبد ولا تفشل غير موجودة.
أكثر الأجهزة قيمة هي تلك التي يمكن أن تساعد المالك أو المصلح في تحديد المشكلة التي نشأت ، لتوضيح مصدر أو سبب مشكلة معينة.
تتمتع غلايات غاز Ferroli بهذه الإمكانية ، مما يشير مباشرة إلى جزء معيب أو مشكوك فيه باستخدام رمز خطأ على الشاشة.
هذا يجعل من السهل قدر الإمكان العثور على أسباب فشل عقدة معينة ، ويوفر الوقت ويسمح لك باكتشاف المشكلات بدقة أكبر.
في بعض الحالات ، يؤدي وجود نظام التشخيص الذاتي حرفيًا إلى إنقاذ حياة المالك وأفراد أسرته ، وإيقاف تشغيل المرجل في حالة وجود خطر جسيم.
توفر الحماية زيادة في عمر خدمة المرجل ، وتوفر المال على الإصلاحات باهظة الثمن وتتيح لك إنشاء بيئة مريحة ودافئة في المنزل.
سننظر اليوم في أنواع سخانات الغاز الخاصة بالشركة المصنعة الإيطالية Ferroli. لذلك ، هناك نوعان من غلايات Ferroli: الجدار والأرضية. يتم أيضًا تقسيم الوحدات المعلقة إلى مجموعتين - تقليدية ومكثفة. هذه الأخيرة تتميز بكفاءة عالية.
