حساب هيدروليكي لنظام تسخين أحادي الأنبوب وأنبوبين مع الصيغ والجداول والأمثلة

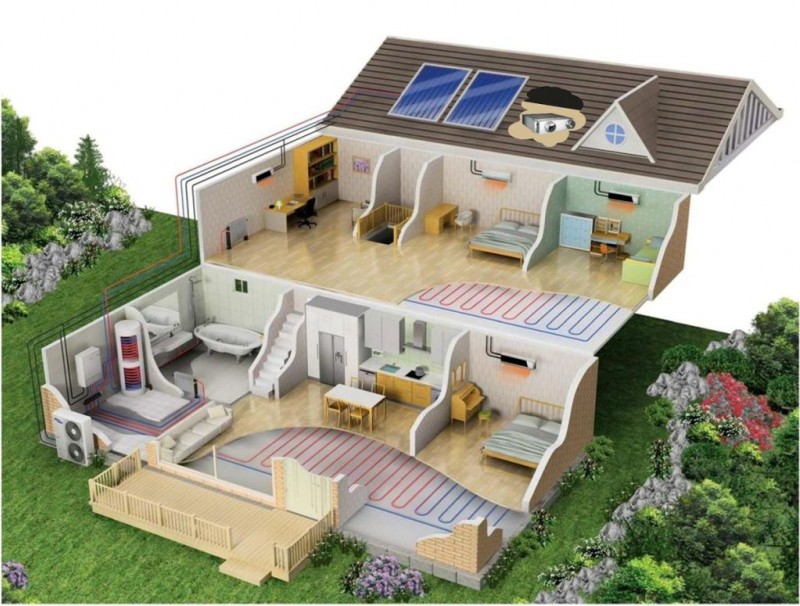

يتم ضمان الفعالية من حيث التكلفة للراحة الحرارية في المنزل من خلال حساب المكونات الهيدروليكية والتركيب عالي الجودة والتشغيل السليم. المكونات الرئيسية لنظام التدفئة هي مصدر الحرارة (المرجل) ، الحرارة الرئيسية (الأنابيب) وأجهزة نقل الحرارة (المشعات). للحصول على إمداد حراري فعال ، من الضروري الحفاظ على المعلمات الأولية للنظام عند أي حمل ، بغض النظر عن الموسم.
قبل البدء في الحسابات الهيدروليكية ، قم بإجراء:
- جمع ومعالجة المعلومات عن الكائن من أجل:
- تحديد كمية الحرارة المطلوبة ؛
- اختيار مخطط التدفئة.
- الحساب الحراري لنظام التدفئة مع التبرير:
- حجوم الطاقة الحرارية
- الأحمال.
- فقدان الحرارة.
إذا تم التعرف على تسخين المياه كخيار أفضل ، يتم إجراء الحساب الهيدروليكي.
لحساب المكونات الهيدروليكية باستخدام البرامج ، يلزم الإلمام بنظرية وقوانين المقاومة. إذا كان من الصعب فهم الصيغ أدناه ، فيمكنك اختيار الخيارات التي نقدمها في كل برنامج من البرامج.
تم إجراء الحسابات في برنامج Excel. يمكن رؤية النتيجة النهائية في نهاية التعليمات.
تحديد عدد نقاط التحكم بالغاز في التكسير الهيدروليكي
تم تصميم نقاط التحكم في الغاز لتقليل ضغط الغاز والحفاظ عليه عند مستوى معين ، بغض النظر عن معدل التدفق.
مع استهلاك تقديري معروف للوقود الغازي ، تحدد منطقة المدينة عدد التكسير الهيدروليكي ، بناءً على أداء التكسير الهيدروليكي الأمثل (V = 1500-2000 م 3 / ساعة) وفقًا للمعادلة:
ن = ، (27)
حيث n هو عدد التكسير الهيدروليكي ، قطعة ؛
الخامسص - استهلاك الغاز المقدر حسب منطقة المدينة ، م 3 / ساعة ؛
الخامسبالجملة - الإنتاجية المثلى للتكسير الهيدروليكي ، م 3 / ساعة ؛
العدد = 586.751 / 1950 = 3.008 قطعة.
بعد تحديد عدد محطات التكسير الهيدروليكي ، يتم تخطيط مواقعها على المخطط العام لمنطقة المدينة ، وتركيبها في وسط المنطقة الغازية على أراضي الأحياء.
نظرة عامة على البرنامج
لسهولة الحسابات ، يتم استخدام برامج حساب الهيدروليكا للهواة والمحترفين.
الأكثر شعبية هو Excel.
يمكنك استخدام الحساب عبر الإنترنت في Excel Online أو CombiMix 1.0 أو الآلة الحاسبة الهيدروليكية عبر الإنترنت. يتم اختيار البرنامج الثابت مع مراعاة متطلبات المشروع.
تتمثل الصعوبة الرئيسية في العمل مع مثل هذه البرامج في الجهل بأساسيات المكونات الهيدروليكية. في بعضها ، لا يوجد فك تشفير للصيغ ، ولا يتم النظر في ميزات تفرع خطوط الأنابيب وحساب المقاومة في الدوائر المعقدة.
- هيرز ك. 3.5 - إجراء حساب وفقًا لطريقة خسائر الضغط الخطي المحددة.
- يمكن لـ DanfossCO و OvertopCO حساب أنظمة الدورة الدموية الطبيعية.
- "التدفق" (التدفق) - يسمح لك بتطبيق طريقة الحساب مع اختلاف درجة حرارة متغير (منزلق) على طول المصاعد.
يجب عليك تحديد معلمات إدخال البيانات لدرجة الحرارة - كلفن / مئوية.
ما هو الحساب الهيدروليكي
هذه هي المرحلة الثالثة في عملية إنشاء شبكة تدفئة. إنه نظام حسابات يسمح لك بتحديد:
- قطر وإنتاجية الأنابيب ؛
- خسائر الضغط المحلي في المناطق ؛
- متطلبات التوازن الهيدروليكي
- خسائر الضغط على مستوى النظام ؛
- التدفق الأمثل للمياه.
وفقًا للبيانات التي تم الحصول عليها ، يتم اختيار المضخات.
بالنسبة للسكن الموسمي ، في حالة عدم وجود كهرباء فيه ، يكون نظام التدفئة مع الدوران الطبيعي لسائل التبريد مناسبًا (رابط المراجعة).
الغرض الرئيسي من الحساب الهيدروليكي هو التأكد من أن التكاليف المحسوبة لعناصر الدائرة تتوافق مع التكاليف الفعلية (التشغيلية). يجب أن تخلق كمية المبرد التي تدخل المشعات توازنًا حراريًا داخل المنزل ، مع مراعاة درجات الحرارة الخارجية وتلك التي يحددها المستخدم لكل غرفة وفقًا لغرضها الوظيفي (الطابق السفلي +5 ، غرفة النوم +18 ، إلخ).
المهام المعقدة - تقليل التكلفة:
- رأس المال - تركيب الأنابيب ذات القطر والجودة الأمثل ؛
- التشغيل:
- اعتماد استهلاك الطاقة على المقاومة الهيدروليكية للنظام ؛
- الاستقرار والموثوقية
- الصمت.
يؤدي استبدال وضع الإمداد الحراري المركزي بآخر فردي إلى تبسيط طريقة الحساب
بالنسبة للوضع المستقل ، يمكن تطبيق 4 طرق للحساب الهيدروليكي لنظام التدفئة:
- عن طريق الخسائر المحددة (الحساب القياسي لقطر الأنبوب) ؛
- بأطوال مخفضة إلى مكافئ واحد ؛
- حسب خصائص الموصلية والمقاومة ؛
- مقارنة الضغوط الديناميكية.
يتم استخدام الطريقتين الأوليين مع انخفاض ثابت في درجة الحرارة في الشبكة.
سيساعد الأخيران في توزيع الماء الساخن على حلقات النظام إذا لم يعد انخفاض درجة الحرارة في الشبكة يتطابق مع الانخفاض في الناهضين / الفروع.
نظرة عامة على برامج الحسابات الهيدروليكية
برنامج عينة لحساب التدفئة
في الواقع ، أي حساب هيدروليكي لأنظمة تسخين المياه هو مهمة هندسية معقدة. لحلها ، تم تطوير عدد من حزم البرامج التي تبسط تنفيذ هذا الإجراء.
يمكنك محاولة إجراء حساب هيدروليكي لنظام التدفئة في غلاف Excel باستخدام الصيغ الجاهزة. ومع ذلك ، قد تحدث المشكلات التالية:
- خطأ كبير. في معظم الحالات ، يتم أخذ مخططات الأنبوب الواحد أو الأنبوبين كمثال على الحساب الهيدروليكي لنظام التدفئة. العثور على مثل هذه الحسابات للمجمع هو مشكلة ؛
- لحساب المقاومة الهيدروليكية لخط الأنابيب بشكل صحيح ، يلزم وجود بيانات مرجعية غير متوفرة في النموذج. يجب البحث عنها وإدخالها بشكل إضافي.
بالنظر إلى هذه العوامل ، يوصي الخبراء باستخدام برامج الحساب. يتم الدفع لمعظمهم ، لكن لدى البعض نسخة تجريبية ذات ميزات محدودة.
أوفينتروب كو
برنامج الحساب الهيدروليكي
أبسط وأكثر برامج مفهومة للحساب الهيدروليكي لنظام إمداد الحرارة. ستساعدك الواجهة البديهية والإعدادات المرنة على التعامل بسرعة مع الفروق الدقيقة في إدخال البيانات. قد تنشأ مشاكل بسيطة أثناء الإعداد الأولي للمجمع. سيكون من الضروري إدخال جميع معلمات النظام ، بدءًا من مادة الأنبوب وانتهاءً بموقع عناصر التسخين.
يتميز بمرونة الإعدادات ، والقدرة على إجراء حساب هيدروليكي مبسط للتدفئة لكل من نظام إمداد حراري جديد وترقية نظام قديم. يختلف عن نظائرها في واجهة رسومية ملائمة.
إنستال-ثيرم إتش سي آر
تم تصميم حزمة البرامج للمقاومة الهيدروليكية الاحترافية لنظام الإمداد الحراري. النسخة المجانية لها قيود كثيرة. النطاق - تصميم التدفئة في المباني العامة والصناعية الكبيرة.
من الناحية العملية ، بالنسبة للإمداد الحراري المستقل للمنازل والشقق الخاصة ، لا يتم إجراء الحساب الهيدروليكي دائمًا. ومع ذلك ، يمكن أن يؤدي ذلك إلى تدهور في تشغيل نظام التدفئة والفشل السريع لعناصره - المشعات والأنابيب والمرجل. لتجنب ذلك ، من الضروري حساب معلمات النظام في الوقت المناسب ومقارنتها مع المعلمات الفعلية من أجل زيادة تحسين عملية التدفئة.
مثال على الحساب الهيدروليكي لنظام التدفئة:
التحقق من الحساب الهيدروليكي لفرع خط أنابيب الغاز
الغرض من الحساب: فحص الضغط عند مدخل محطة توزيع الغاز.
البيانات الأولية:
جدول
|
الإنتاجية ، qday ، مليون متر مكعب / يوم |
8,4 |
|
الضغط الأولي لقسم خط أنابيب الغاز ، Рn ، MPa |
2,0 |
|
الضغط النهائي لقسم خط أنابيب الغاز ، Рк ، MPa |
1,68 |
|
طول مقطع انابيب الغاز ، L ، كم |
5,3 |
|
قطر قسم خط أنابيب الغاز ، dn x ، mm |
530 × 11 |
|
متوسط درجة حرارة التربة السنوية عند عمق خط أنابيب الغاز ، tgr ، 0 درجة مئوية |
11 |
|
درجة حرارة الغاز في بداية قسم خط أنابيب الغاز ، tn ، 0C |
21 |
|
معامل انتقال الحرارة من الغاز إلى التربة ، k ، W / (m20С) |
1,5 |
|
السعة الحرارية للغاز ، cf ، kcal / (kg ° C) |
0,6 |
|
تكوين الغاز |
الجدول 1 - التكوين والمعلمات الرئيسية لمكونات الغاز في حقل أورينبورغ
|
مكون |
صيغة كيميائية |
التركيز في كسور الوحدة |
الكتلة المولية ، كجم / كمول |
درجة الحرارة الحرجة ، ك |
الضغط الحرج ، MPa |
اللزوجة الديناميكية ، kgf · s / m2x10-7 |
|
الميثان |
CH4 |
0,927 |
16,043 |
190,5 |
4,49 |
10,3 |
|
الإيثان |
C2H6 |
0,022 |
30,070 |
306 |
4,77 |
8,6 |
|
البروبان |
С3Н8 |
0,008 |
44,097 |
369 |
4,26 |
7,5 |
|
البيوتان |
С4Н10 |
0,022 |
58,124 |
425 |
3,5 |
6,9 |
|
بنتان |
C5H12 |
0,021 |
72,151 |
470,2 |
3,24 |
6,2 |
لإجراء حساب هيدروليكي ، نحسب أولاً المعلمات الرئيسية لخليط الغاز.
حدد الوزن الجزيئي لخليط الغاز ، م · سم ، كجم / كمول
حيث а1 ، а2 ، аn - التركيز الحجمي ، كسور الوحدات ، ؛
M1، M2، Mn هي الكتل المولية للمكونات ، kg / kmol ،.
متر مكعب = 0.927 16.043 + 0.022 30.070 + 0.008 44.097 + 0.022 58.124 +
+ 0.021 72.151 = 18.68 كجم / كمول
نحدد كثافة خليط الغازات ، s ، kg / m3 ،
حيث M سم الوزن الجزيئي ، كجم / مول ؛
22.414 هو حجم 1 كيلو (رقم أفوجادرو) ، م 3 / كمول.
نحدد كثافة خليط الغاز في الهواء ، د ،
أين كثافة الغاز ، كجم / م 3 ؛
1.293 هي كثافة الهواء الجاف ، كجم / م 3.
حدد اللزوجة الديناميكية لخليط الغاز ، سم ، كجم ق / م 2
حيث 1 ، 2 ، n ، هي اللزوجة الديناميكية لمكونات خليط الغاز ، kgf · s / m2 ، ؛
نحدد المعلمات الحرجة لخليط الغاز ، Tcr.cm. ، ل
حيث Тcr1، Тcr2، crn - درجة الحرارة الحرجة لمكونات خليط الغاز ، K ، ؛
حيث Pcr1 ، Pcr2 ، Pcrn هي الضغط الحرج لمكونات الخليط ، MPa ، ؛
نحدد متوسط ضغط الغاز في قسم خط أنابيب الغاز ، Рav ، MPa
حيث Рн هو الضغط الأولي في قسم خط أنابيب الغاز ، MPa ؛
Pk هو الضغط النهائي في قسم خط أنابيب الغاز ، MPa.
نحدد متوسط درجة حرارة الغاز على طول المقطع المحسوب لخط أنابيب الغاز ، tav ، ° C ،
حيث tn هي درجة حرارة الغاز في بداية قسم الحساب ، ° C ؛
dn هو القطر الخارجي لقسم خط أنابيب الغاز ، مم ؛
l طول قسم خط أنابيب الغاز ، كم ؛
qday هي السعة الإنتاجية لقسم خط أنابيب الغاز ، مليون متر مكعب / يوم ؛
هي الكثافة النسبية للغاز في الهواء ؛
Cp هي السعة الحرارية للغاز ، kcal / (kg ° C) ؛
ك- معامل انتقال الحرارة من الغاز إلى التربة ، kcal / (m2h ° C) ؛
e هو أساس اللوغاريتم الطبيعي ، e = 2.718.
نحدد درجة الحرارة المنخفضة والضغط للغاز ، Tpr و Rpr ،
حيث Rsr. و Tsr. متوسط ضغط ودرجة حرارة الغاز ، MPa و K على التوالي ؛
Rcr.cm و Tcr.cm. الضغط ودرجة الحرارة الحرجان للغاز ، MPa و K ، على التوالي.
نحدد معامل انضغاط الغاز وفقًا للرسم البياني اعتمادًا على Ppr و Tpr.
Z = 0.9
لتحديد السعة الإنتاجية لخط أنابيب الغاز أو قسمه في الحالة المستقرة لنقل الغاز ، دون مراعاة تخفيف المسار ، استخدم الصيغة ، q ، مليون متر مكعب / يوم ،
حيث الدين هو القطر الداخلي لخط أنابيب الغاز ، مم ؛
Рн و Рк - الضغوط الأولية والنهائية لقسم خط أنابيب الغاز ، على التوالي ، kgf / cm2 ؛
l هو معامل المقاومة الهيدروليكية (مع مراعاة المقاومة المحلية على طول مسار خط أنابيب الغاز: الاحتكاك ، الصنابير ، الانتقالات ، إلخ). يُسمح بأخذ 5٪ أعلى من لتر ؛
D هي الثقل النوعي النسبي للغاز في الهواء ؛
Тav هو متوسط درجة حرارة الغاز ، K ؛
؟ - طول مقطع خط أنابيب الغاز ، كم ؛
W هو عامل انضغاط الغاز ؛
من الصيغة (4.13) نعبر عن Рк،، kgf / cm2،
يتم إجراء الحساب الهيدروليكي بالتسلسل التالي. تحديد رقم رينولدز ، Re ،
حيث qday هو السعة الإنتاجية اليومية لقسم خط أنابيب الغاز ، مليون متر مكعب / يوم ؛
الدين هو القطر الداخلي لخط أنابيب الغاز ، مم ؛
هي الكثافة النسبية للغاز ؛
- اللزوجة الديناميكية للغاز الطبيعي ؛ كجم ق ق / م 2 ؛
منذ Re >> 4000 ، كان نمط حركة الغاز عبر خط الأنابيب مضطربًا ، منطقة تربيعية.
يتم تحديد معامل مقاومة الاحتكاك لجميع أنظمة تدفق الغاز بواسطة الصيغة ، ltr ،
حيث EC هي الخشونة المكافئة (ارتفاع النتوءات التي تخلق مقاومة لحركة الغاز) ، EC = 0.06 مم
نحدد معامل المقاومة الهيدروليكية لقسم خط أنابيب الغاز ، مع مراعاة متوسط المقاومة المحلية ، ل ،
حيث E هو معامل الكفاءة الهيدروليكية ، E = 0.95.
وفقًا للصيغة (4.14) ، نحدد الضغط في نهاية قسم خط أنابيب الغاز.
الخلاصة: قيمة الضغط التي تم الحصول عليها تتوافق مع القيمة التشغيلية في القسم الأخير من خط أنابيب الغاز.
حساب المكونات الهيدروليكية لنظام التدفئة
نحتاج إلى بيانات من الحساب الحراري للمباني والمخطط المحوري.
الخطوة 1: عد قطر الأنبوب
كبيانات أولية ، يتم استخدام النتائج المبررة اقتصاديًا للحساب الحراري:
1 أ. الفرق الأمثل بين المبرد الساخن (tg) والمبرد (إلى) لنظام ثنائي الأنابيب هو 20 درجة مئوية
1 ب. معدل تدفق سائل التبريد G ، كجم / ساعة - لنظام أحادي الأنابيب.
2. السرعة المثلى لسائل التبريد هي 0.3-0.7 m / s.
كلما كان القطر الداخلي للأنابيب أصغر ، زادت السرعة. عند الوصول إلى 0.6 م / ث ، تبدأ حركة الماء مصحوبة بضوضاء في النظام.
3. معدل التدفق الحراري المحسوب - Q، W.
تعبر عن مقدار الحرارة (W ، J) المنقولة في الثانية (وحدة الوقت τ):
صيغة لحساب معدل التدفق الحراري
4. كثافة الماء المقدرة: ρ = 971.8 كجم / م 3 عند tav = 80 درجة مئوية
5. معلمات الرسم:
- استهلاك الطاقة - 1 كيلو واط لكل 30 متر مكعب
- احتياطي الطاقة الحرارية - 20٪
- حجم الغرفة: 18 * 2.7 = 48.6 متر مكعب
- استهلاك الطاقة: 48.6 / 30 = 1.62 كيلو واط
- هامش الصقيع: 1.62 * 20٪ = 0.324 كيلو واط
- إجمالي الطاقة: 1.62 + 0.324 = 1.944 كيلو واط
نجد أقرب قيمة Q في الجدول:
نحصل على فاصل القطر الداخلي: 8-10 مم. قطعة أرض: 3-4. طول الأرض: 2.8 متر.
الخطوة 2: حساب المقاومة المحلية
لتحديد مادة الأنبوب ، من الضروري مقارنة مؤشرات مقاومتها الهيدروليكية في جميع أجزاء نظام التدفئة.
عوامل المقاومة:
أنابيب للتدفئة
- في الأنبوب نفسه:
- خشونة؛
- مكان تضييق / توسيع القطر ؛
- منعطف أو دور؛
- الطول.
- في الاتصالات:
- نقطة الإنطلاق.
- صمام الكرة؛
- أجهزة موازنة.
القسم المحسوب عبارة عن أنبوب بقطر ثابت مع تدفق ماء ثابت يتوافق مع توازن الحرارة التصميمي للغرفة.
لتحديد الخسائر ، يتم أخذ البيانات في الاعتبار المقاومة في صمامات التحكم:
- طول الأنبوب في قسم التصميم / لتر ، م ؛
- قطر أنبوب القسم المحسوب / د ، مم ؛
- سرعة المبرد المفترضة / ش ، م / ث ؛
- بيانات صمام التحكم من الشركة المصنعة ؛
- البيانات المرجعية:
- معامل الاحتكاك / λ ؛
- خسائر الاحتكاك / ∆Рl ، Pa ؛
- كثافة السائل المحسوبة / = 971.8 كجم / م 3 ؛
- مواصفات المنتج:
- ما يعادل خشونة الأنبوب / كه مم ؛
- سمك جدار الأنبوب / dн × δ ، مم.
بالنسبة للمواد ذات القيم المماثلة لـ ke ، يوفر المصنعون قيمة فقدان الضغط المحدد R ، Pa / m لمجموعة الأنابيب بأكملها.
لتحديد خسائر الاحتكاك المحددة بشكل مستقل / R ، Pa / m ، يكفي معرفة د الخارجي للأنبوب ، وسمك الجدار / dn × δ ، مم ومعدل إمداد المياه / W ، m / s (أو تدفق المياه / G ، كجم / ساعة).
للبحث عن المقاومة الهيدروليكية / P في قسم واحد من الشبكة ، نقوم باستبدال البيانات في صيغة Darcy-Weisbach:
الخطوة 3: التوازن الهيدروليكي
لتحقيق التوازن في انخفاض الضغط ، ستحتاج إلى صمامات إيقاف وتحكم.
- الحمل التصميمي (معدل التدفق الكتلي لسائل التبريد - الماء أو سائل التجميد المنخفض لأنظمة التدفئة) ؛
- بيانات صانعي الأنابيب عن مقاومة ديناميكية محددة / A ، Pa / (kg / h) ² ؛
- الخصائص التقنية للتجهيزات.
- عدد المقاومات المحلية في المنطقة.
مهمة. معادلة الخسائر الهيدروليكية في الشبكة.
في الحساب الهيدروليكي لكل صمام ، يتم تحديد خصائص التثبيت (التثبيت ، انخفاض الضغط ، الإنتاجية). وفقًا لخصائص المقاومة ، يتم تحديد معاملات التسرب في كل صاعد ثم إلى كل جهاز.
جزء من خصائص المصنع لصمام الفراشة
دعونا نختار للحسابات طريقة خصائص المقاومة S، Pa / (kg / h) ².
خسائر الضغط / P ، Pa تتناسب طرديًا مع مربع تدفق المياه في المنطقة / G ، كجم / ساعة:
- ξpr هو المعامل المخفض لمقاومات القسم المحلي ؛
- A هو الضغط النوعي الديناميكي ، Pa / (kg / h) ².
الضغط المحدد هو الضغط الديناميكي الذي يحدث عند معدل تدفق كتلة 1 كجم / ساعة من سائل التبريد في أنبوب بقطر معين (يتم توفير المعلومات من قبل الشركة المصنعة).
Σξ هو مصطلح معاملات المقاومات المحلية في القسم.
معامل مخفض:
الخطوة 4: تحديد الخسائر
تتمثل المقاومة الهيدروليكية في حلقة الدوران الرئيسية بمجموع خسائر عناصرها:
- الدائرة الأولية / PIk ؛
- الأنظمة المحلية / Pm ؛
- مولد الحرارة / ΔPtg ؛
- مبادل حراري / ΔPto.
يمنحنا مجموع القيم المقاومة الهيدروليكية للنظام / ΔPco:
الحساب الهيدروليكي لخط أنابيب الغاز البيني
يجب أن تؤخذ السعة الإنتاجية لأنابيب الغاز من ظروف إنشاء ، عند الحد الأقصى المسموح به لفقدان ضغط الغاز ، النظام الأكثر اقتصادا وموثوقية في التشغيل ، مما يضمن استقرار تشغيل التكسير الهيدروليكي ووحدات التحكم في الغاز (GRU) ، مثل وكذلك تشغيل مواقد المستهلك في نطاقات ضغط غاز مقبولة.
يتم تحديد الأقطار الداخلية المقدرة لأنابيب الغاز بناءً على حالة ضمان إمداد الغاز غير المنقطع لجميع المستهلكين خلال ساعات استهلاك الغاز الأقصى.
تؤخذ قيم خسارة ضغط الغاز المحسوبة عند تصميم خطوط أنابيب الغاز لجميع الضغوط للمؤسسات الصناعية اعتمادًا على ضغط الغاز عند نقطة الاتصال ، مع مراعاة الخصائص التقنية لمعدات الغاز المقبولة للتركيب وأجهزة أتمتة السلامة و التحكم الآلي في النظام التكنولوجي للوحدات الحرارية.
يتم تحديد انخفاض الضغط لشبكات الضغط المتوسط والعالي بواسطة الصيغة
حيث Pn هو الضغط المطلق في بداية خط أنابيب الغاز ، MPa ؛
Рк - الضغط المطلق في نهاية خط أنابيب الغاز ، MPa ؛
Р0 = 0.101325 ميجا باسكال ؛
l هو معامل الاحتكاك الهيدروليكي ؛
l هو الطول المقدر لخط أنابيب غاز بقطر ثابت ، م ؛
د هو القطر الداخلي لخط أنابيب الغاز ، سم ؛
r0 - كثافة الغاز في الظروف العادية ، كجم / م 3 ؛
Q0 - استهلاك الغاز ، م 3 / ساعة ، في ظل الظروف العادية ؛
بالنسبة لأنابيب الغاز الخارجية فوق الأرض والداخلية ، يتم تحديد الطول المقدر لأنابيب الغاز بواسطة الصيغة
حيث l1 هو الطول الفعلي لخط أنابيب الغاز ، م ؛
Sx هو مجموع معاملات المقاومات المحلية لقسم خط أنابيب الغاز ؛
عند إجراء حساب هيدروليكي لأنابيب الغاز ، يجب تحديد القطر الداخلي المحسوب لخط أنابيب الغاز بشكل مبدئي بواسطة الصيغة
حيث dp هو القطر المحسوب ، سم ؛
A ، B ، t ، t1 - المعاملات المحددة بالاعتماد على فئة الشبكة (بالضغط) ومادة خط أنابيب الغاز ؛
Q0 هو معدل تدفق الغاز المحسوب ، م 3 / ساعة ، في ظل الظروف العادية ؛
DPr - فقدان الضغط المحدد ، MPa / م ، تحدده الصيغة
حيث DPdop - فقدان الضغط المسموح به ، MPa / m ؛
L هي المسافة إلى أبعد نقطة ، م.
حيث Р0 = 0.101325 ميجا باسكال ؛
Pt - متوسط ضغط الغاز (المطلق) في الشبكة ، MPa.
حيث Pn ، Pk هما الضغط الأولي والنهائي في الشبكة ، على التوالي ، MPa.
نحن نقبل مخطط إمدادات الغاز المسدود. نقوم بتتبع خط أنابيب الغاز عالي الضغط بين المتاجر. نقوم بتقسيم الشبكة إلى أقسام منفصلة. يوضح الشكل 1.1 مخطط تصميم خط أنابيب الغاز بين الفتحات.
نحدد خسائر الضغط المحددة لأنابيب الغاز intershop:
نحدد بشكل مبدئي القطر الداخلي المحسوب في أقسام الشبكة:
أجهزة التبادل الحراري
لا يمكن استخدام الحرارة بكفاءة في الأفران الدوارة إلا عند تركيب نظام للمبادلات الحرارية داخل الفرن والفرن. المبادلات الحرارية داخل الفرن.
نظام الواجهة
من أجل إضفاء مظهر معماري حديث للمبنى الذي أعيد بناؤه وزيادة مستوى الحماية الحرارية للجدران الخارجية بشكل جذري ، نظام "الأوردة".
بيت تكنو
هذا النمط ، الذي نشأ في الثمانينيات من القرن الماضي ، كنوع من الرد الساخر على الآفاق المشرقة للتصنيع وهيمنة التقدم التكنولوجي ، أعلن في بدايته.
كيف تعمل في EXCEL
يعد استخدام جداول Excel ملائمًا للغاية ، حيث يتم دائمًا تقليل نتائج الحساب الهيدروليكي إلى نموذج جدولي. يكفي تحديد تسلسل الإجراءات وإعداد الصيغ الدقيقة.
إدخال البيانات الأولية
يتم تحديد خلية وإدخال قيمة. يتم أخذ جميع المعلومات الأخرى في الاعتبار.
- يتم إعادة حساب قيمة D15 باللترات ، لذلك من الأسهل إدراك معدل التدفق ؛
- الخلية D16 - أضف تنسيقًا وفقًا للشرط: "إذا لم يقع v في نطاق 0.25 ... 1.5 م / ث ، تكون خلفية الخلية حمراء / الخط أبيض."
بالنسبة لخطوط الأنابيب مع اختلاف في الارتفاع بين المدخل والمخرج ، يضاف الضغط الساكن إلى النتائج: 1 كجم / سم 2 لكل 10 أمتار.
تسجيل النتائج
يحمل مخطط ألوان المؤلف عبئًا وظيفيًا:
- تحتوي الخلايا الفيروزية الفاتحة على البيانات الأصلية - يمكن تغييرها.
- الخلايا الخضراء الباهتة هي ثوابت إدخال أو بيانات قابلة للتغيير قليلاً.
- الخلايا الصفراء هي حسابات أولية مساعدة.
- الخلايا الصفراء الفاتحة هي نتائج الحسابات.
- الخطوط:
- أزرق - بيانات أولية ؛
- أسود - نتائج متوسطة / غير رئيسية ؛
- الأحمر - النتائج الرئيسية والنهائية للحساب الهيدروليكي.
النتائج في جدول بيانات Excel
مثال من الكسندر فوروبيوف
مثال على حساب هيدروليكي بسيط في Excel لقسم خط أنابيب أفقي.
- طول الأنبوب 100 متر ؛
- ø108 مم ؛
- سمك الجدار 4 مم.
جدول نتائج حساب المقاومة المحلية
من خلال تعقيد العمليات الحسابية خطوة بخطوة في Excel ، يمكنك إتقان النظرية بشكل أفضل وتوفير جزء من أعمال التصميم. بفضل النهج الكفء ، سيصبح نظام التدفئة الخاص بك هو الأمثل من حيث التكاليف ونقل الحرارة.
