مهام لحساب معلمات المضخات

حساب جريان وضغط الماء

جدول اختيار مضخة جيدا.

يجب أن يتم اختيار معدات الضخ ، مع مراعاة استهلاك المياه المتوقع للموقع والمنزل:

• للاستحمام - 0.2-0.7 لتر / ثانية ؛
• للجاكوزي - 0.4-1.4 لتر / ثانية ؛
• لحوض الاستحمام مع الخلاطات القياسية - 0.3-1.1 لتر / ثانية ؛
• للمغاسل والمغاسل في المطبخ والحمامات - 0.2-0.7 لتر / ثانية ؛
• للصنابير مع الرشاشات - 0.15-0.5 لتر / ثانية ؛
• للمرحاض - 0.1-0.4 لتر / ثانية ؛
• لبيديت - 0.1-0.4 لتر / ثانية ؛
• للمبولة - 0.2-0.7 لتر / ثانية ؛
• للغسالة - 0.2-0.7 لتر / ثانية ؛
• لغسالة الصحون - 0.2-0.7 لتر / ثانية ؛
• لحنفيات وأنظمة الري - 0.45-1.5 لتر / ثانية.

لحساب الضغط يجب أن نتذكر أن الضغط في الأنابيب يجب أن يكون 2-3 أجواء وأن قوة المضخة الزائدة يجب ألا تتجاوز 20 مترًا. على سبيل المثال ، عمق الغمر 10 أمتار من مستوى الأرض ، ثم المحسوبة ستكون الخسارة 3 أمتار ، وفي هذه الحالة يتم حساب الضغط على النحو التالي: عمق البئر + إمداد المياه على طول العمود الرأسي + الارتفاع فوق مستوى الأرض لنقطة السحب العلوية + الضغط الزائد + الخسائر المحسوبة. في هذا المثال ، سيكون الحساب على النحو التالي: 15 + 1 + 5 + 25 + 3 = 49 م.

عند تلخيص الاستهلاك التقريبي لكل وحدة زمنية ، يجب على المرء أيضًا أن يأخذ في الاعتبار حقيقة أنه يتم فتح 5-6 صنابير في نفس الوقت أو استخدام عدد مماثل من نقاط السحب. يتم أخذ عدد السكان ووجود الدفيئات الزراعية في الموقع والحديقة والمعلمات الأخرى في الاعتبار. بدون هذه البيانات ، يكون الاختيار الصحيح مستحيلاً.

القسم 2. الحساب الهيكلي لمضخة الطرد المركزي. .الثامنة عشر

1. تعريف
   عامل السرعة والنوع
   مضخة 20

2. تعريف
   القطر الخارجي المكره
   د₂ 20

3. تعريف
   عرض المكره للمضخة عند المخرج
   من المضخة ب₂……….20

4. تعريف
   قطر مخفض لمدخل العمل
   عجلة د₁ 20

5. تعريف
   قطر الحلق المكره
   د_جي 20

6. خيار
   عرض المكره رئيس مدخل
   لضخ ب₁ 21

7. خيار
   زوايا شفرة المكره
   عند الخروج

   وعند المدخل
   21

8. خيار
   عدد شفرات المكره و
   تعديل زاوية النصل

   و
   21

9. بناء
   للمضخة الحلزونية 22

2.10. خيار
أبعاد المربك عند مدخل المضخة و
الناشر منفذ

من
مضخة 23

2.11. تعريف
رئيس التصميم الفعلي ،
المتقدمة
مصمم
مضخة (Nd_ن)_ص 23

القسم 4 حساب منحنى المضخة النظري 25

1. نظري
   خصائص رأس المضخة 26

2. نظري
   خاصية المضخة الهيدروليكية
   قوة .... 27

3. نظري
   خصائص المضخة حسب K.P.D 27

أسئلة
ورقة مصطلح 31

ببليوغرافي
قائمة 32

استهداف،
المحتوى وبيانات الخلفية للدورة
الشغل.

هدف، تصويب
الدورات الدراسية هو التصميم
الهيدروليكية والمحرك الهيدروليكي

أنظمة
تبريد سائل للسيارات
محرك.

المحتوى
الجزء المحسوب من عمل الدورة.

1. هيدروليكي
   حساب نظام تبريد المحرك.

2. بناء
   حساب مضخة الطرد المركزي.

3. دفع
   الخصائص النظرية للمضخة.

أولي
بيانات الدورات الدراسية.

1. سلطة
   محرك N_{دي في}=
   120,
   كيلوواط.

2. شارك
   قوة المحرك المأخوذة
   تبريد

   = 0,18

3. درجات الحرارة
   المبرد (المبرد)
   عند مخرج المحرك ر₁
   =
   92 درجة مئوية وعند مخرج المبرد ر₂
   =
   67 درجة مئوية.

4. تكرار
   دوران المكره في المضخة n
   = 510 ، دورة في الدقيقة.

5. مقدر
   رأس المضخة HP_ن
   =
   1,45,
   م.

6. مقدر
   فقدان الضغط في جهاز التبريد
   محرك
   =
   0,45,
   م.

7. مقدر
   فقدان الضغط في المبرد

   =
   0,3,
   م.

8. قطر الدائرة
   (داخلي) مشعب سفلي
   أجهزة تبريد المحرك د₁
   =
   40,
   مم.

9. أقطار
مشعبات الرادياتير (الداخلية) د₂
=
50 ملم.
10.
الأقطار الداخلية لجميع خطوط الأنابيب
خراطيم د₃
=
15,
مم.

11.
الطول الإجمالي لخطوط الأنابيب للموقع
الخطوط الهيدروليكية ، الأولى في اتجاه السفر
من

محرك
المبرد L.₁
=
0,7,
م.

12.
الطول الإجمالي لخطوط الأنابيب الثانية
قسم من الخطوط الهيدروليكية L.₂
=
1,5,
م.

وصف
أنظمة تبريد المحرك.

نظام
يتكون تبريد المحرك (الشكل 1) من
مضخة طرد مركزي 1 ، جهاز
تبريد المحرك 2 ، المبرد
تدفق التبريد المبرد
الهواء 3 والصمام الحراري 4 والربط
خطوط الأنابيب - الخطوط الهيدروليكية 5. الكل
يتم تضمين هذه العناصر من النظام في
ما يسمى بدائرة التبريد "الكبيرة".
هناك أيضًا دائرة تبريد "صغيرة" متى
المبرد لا يدخل المبرد.
أسباب وجود كل من "كبيرة" و
يتم تمثيل دوائر التبريد "الصغيرة"
في تخصصات خاصة. عملية حسابية
تخضع فقط للدائرة "الكبرى" ، مثل
المسار المحسوب لحركة التبريد
سائل (سائل تبريد).

جهاز
يتكون تبريد المحرك من "قميص"
تبريد رأس الاسطوانة
المحرك (2 أ) ، سترات التبريد
الجدران الجانبية للاسطوانات
المحرك (في شكل ضربات عمودية
شكل أسطواني يقع
على جانبي المحرك) (26) واثنين
جامعي أسطواني للتجميع
المبرد (2 ج). التمثيل
سترات تبريد الجدار الجانبي
اسطوانات على شكل ضربات عمودية
مشروط ، لكنه قريب بما فيه الكفاية
إلى الواقع و
تمثيل العنصر المعني
أجهزة تبريد المحرك
سيتم استخدامها عند إجراء
نظام الحساب الهيدروليكي
تبريد المحرك.

المشعاع
3 يتكون من العلوي (زا) والسفلى (36)
جامعي ، أنابيب عمودية
(Sv) ، حيث يتحرك المبرد
من الأعلى إلى الأسفل.
الصمام الحراري (ترموستات) هو
الخانق التلقائي
جهاز مصمم ل
التغييرات في حركة المبرد أو
تشغيل
دوائر "كبيرة" أو "صغيرة".
أجهزة ومبادئ تشغيل المبرد
والصمام الحراري (ترموستات) تمت دراستها
في تخصصات خاصة.

المبرد
عندما يتحرك في دائرة "كبيرة"
يذهب بالطريقة التالية:
مضخة طرد مركزي - سترة تبريد
أغطية الأسطوانات - السكتات الدماغية الرأسية في
جدران المحرك - الفتحات السفلية
أجهزة التبريد
المحرك - عقدة تربط بين دفقين
- صمام حراري - مشعب علوي
المشعاع
- أنابيب المبرد - المشعب السفلي
المبرد - مدخل إلى المضخة. على طول الطريق
تم التغلب على عدد من المقاومة "المحلية"
في شكل توسع أو تقلصات مفاجئة
تدفق 90 درجة ، وكذلك
جهاز خنق (صمام حراري).

كل شئ
الخطوط الهيدروليكية لنظام تبريد المحرك
مصنوعة من ناعم تقنيًا
الأنابيب والأقطار الداخلية للأنابيب
في جميع أنحاء الخطوط الهيدروليكية

هي نفسها
ويساوي د₃.
تحتوي المهمة أيضًا على قيم
أقطار المشعب السفلية
أجهزة تبريد المحرك د₁
وكلا المشععات د₂,
إلى جانب
طول فتحات المبرد ل_ص=0,5
م.

المبرد
في نظام تبريد المحرك
المبرد
والتي عند درجة حرارة +4 درجة مئوية
يكون
=1080
كجم / م 3
، والحركية
اللزوجة

م 2 / ثانية.
يمكن أن تكون سوائل مضادة للتجمد ،
"طلب" أو "لينا" أو "برايد" أو غيرهم.

1 معلمات المضخة.

الأشواط
يتم تحديد مضخة التكثيف
بالطريقة الآتية:

,

;

الضغط
مضخة التكثيف المحسوبة
وفقًا لصيغة المخطط باستخدام جهاز نزع الهواء:

,

;

رئيس المكثف
يتم حساب المضخة بواسطة صيغة
مخططات بدون نزع الهواء:

,

;

الأعضاء المدرجة في
بيانات الصيغة:

,
أين
هي كثافة السائل الذي يتم ضخه ؛

,
أين —
معامل المقاومة الهيدروليكية

—
عدد
رينولدز;
سرعة السائل
معبر عنه على النحو التالي:

,

;

يعتمد على
القيمة التي تم الحصول عليها لرقم رينولدز
احسب معامل الهيدروليك
المقاومة وفقًا للصيغ التالية:

أ)
بقيمة الرقم
- نظام التدفق الصفحي:

;

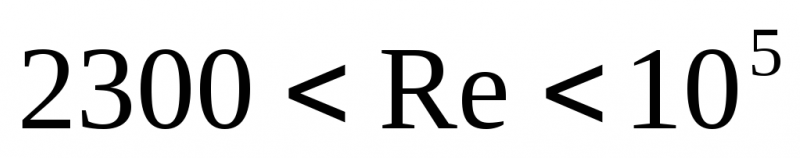

ب)
بقيمة الرقم

- نظام التدفق المضطرب:

—
للأنابيب الملساء

—
للخشونة
الأنابيب حيث

—
قطر مكافئ.

الخامس)
بقيمة الرقم
—
مساحة الأنابيب الملساء هيدروليكيًا:

دفع

يتم إجراؤه وفقًا لصيغة Colebrook:

;

,

- سرعة
سائل يضخ

الأشواط
تحديد مضخة التغذية
بالطريقة الآتية:

,

;

ضغط المغذيات
يتم حساب المضخة بواسطة صيغة
مخططات مع نزع الهواء:

,

;

الضغط
مضخة التغذية تحسب بواسطة
صيغة لدائرة بدون جهاز نزع الهواء:

,

;

حساب المضخة

البيانات الأولية

قم بإجراء الحسابات اللازمة واختر أفضل نسخة من المضخة لتزويد مفاعل R-202/1 من الخزان E-37/1 في ظل الظروف التالية:

الأربعاء - بنزين

معدل التدفق 8 م 3 / ساعة

الضغط في الخزان جوي

ضغط المفاعل 0.06 ميجا باسكال

درجة الحرارة 25 درجة مئوية

· الأبعاد الهندسية م: ض₁= 4 ؛ ض₂ = 6 ؛ L = 10

تحديد المعلمات الفيزيائية للسائل الذي يتم ضخه

كثافة البنزين عند درجة الحرارة:

ضع الصيغة.

في

في هذا الطريق

اللزوجة الحركية:

اللزوجة الديناميكية:

نجاح

ضغط البخار المشبع:

تحديد رأس المضخة المطلوب

أ) تحديد الارتفاع الهندسي لارتفاع السائل (الفرق بين مستويات السائل عند المخرج ومدخل الخزان ، مع مراعاة تجاوز ارتفاع المفاعل):

(26)

حيث Z1 هو مستوى السائل في الخزان E-37/1 ، م

Z2 هو مستوى السائل في العمود R-202 ، m

ب) تحديد خسائر الضغط للتغلب على فرق الضغط في خزانات الاستقبال والضغط:

(27)

حيث Pn هو ضغط التفريغ المطلق (الزائد) في الخزان E-37/1 ، Pa ؛

Pv هو ضغط الشفط المطلق (الزائد) في مفاعل R-202/1 ، Pa

ج) تحديد أقطار خطوط الأنابيب في مسارات الامتصاص والتفريغ

دعنا نضبط السرعة الموصى بها لحركة السوائل:

في خط أنابيب التفريغ ، سرعة الحقن W = 0.75 م / ث

في خط أنابيب الشفط ، سرعة الشفط Wb = 0.5 م / ث

نعبر عن أقطار خطوط الأنابيب من الصيغ الخاصة بمعدل تدفق السوائل:

(28)

(29)

أين:

(30)

(31)

حيث d هو قطر خط الأنابيب ، م

Q هو معدل تدفق السائل الذي يتم ضخه ، m3 / s

W هو معدل تدفق السوائل ، م / ث

لمزيد من حساب الأقطار ، من الضروري التعبير عن معدل التدفق Q في m3 / s. للقيام بذلك ، قسّم معدل التدفق المحدد بالساعات على 3600 ثانية. نحن نحصل:

وفقًا لـ GOST 8732-78 ، نختار الأنابيب الأقرب إلى هذه القيم.

قطر أنبوب الشفط (108 5.0) 10-3 م

لخط أنابيب قطر (108 5.0) 10-3 م

نحدد معدل تدفق السوائل وفقًا للأقطار الداخلية القياسية لخطوط الأنابيب:

(32)

حيث - القطر الداخلي لخط الأنابيب ، م ؛

- القطر الخارجي لخط الأنابيب ، م ؛

- سمك جدار خط الأنابيب ، م

يتم تحديد معدلات تدفق السوائل الحقيقية من التعبيرات (28) و (29):

نقارن معدلات تدفق السوائل الحقيقية بالمعدلات المعطاة:

د) تحديد نظام تدفق السوائل في خطوط الأنابيب (أرقام رينولدز)

يتم تحديد معيار رينولدز من خلال الصيغة:

(33)

حيث Re هو رقم رينولدز

W هي سرعة تدفق السوائل ، م / ث ؛ - القطر الداخلي لخط الأنابيب ، م ؛ - اللزوجة الحركية ، م / ث

خط أنابيب الشفط:

خط أنابيب التفريغ:

نظرًا لأن رقم Re في كلتا الحالتين يتجاوز قيمة منطقة الانتقال من النظام الصفحي لتدفق السوائل إلى المضطرب ، يساوي 10000 ، فهذا يعني أن خطوط الأنابيب لديها نظام مضطرب متطور.

هـ) تحديد معامل مقاومة الاحتكاك

بالنسبة للنظام المضطرب ، يتم تحديد معامل مقاومة الاحتكاك بالصيغة التالية:

(34)

لأنبوب الشفط:

لخط أنابيب التفريغ:

و) تحديد معاملات المقاومة المحلية

أنبوب الشفط يحتوي على صمامين من خلال صمامين وكوع 90 درجة. بالنسبة لهذه العناصر ، وفقًا للأدبيات المرجعية ، نجد معاملات المقاومة المحلية: للصمام عبر ، للركبة بزاوية 90 درجة ،. مع الأخذ في الاعتبار المقاومة التي تحدث عندما يدخل السائل إلى المضخة ، فإن مجموع معاملات المقاومة المحلية في جهاز الشفط سيكون مساويًا لـ:

(35)

توجد العناصر التالية في خط أنابيب التفريغ: 3 من خلال الصمامات ، صمام الفحص \ u003d 2 ، الحجاب الحاجز ، مبادل حراري ، 3 أكواع مع دوران 90 درجة. مع الأخذ في الاعتبار المقاومة التي تحدث عندما يغادر السائل المضخة ، فإن مجموع معاملات المقاومة المحلية في مسار التفريغ يساوي:

ز) تحديد الفاقد في الضغط للتغلب على قوى الاحتكاك والمقاومة المحلية في أنابيب السحب والتفريغ

نستخدم صيغة دارسي-فايسباخ:

(37)

حيث DN هو فقدان الضغط للتغلب على قوى الاحتكاك ، م

L هو الطول الفعلي لخط الأنابيب ، م

د هو القطر الداخلي لخط الأنابيب ، م

- مجموع المقاومات المحلية على المسار قيد الدراسة

المقاومة الهيدروليكية في أنبوب الشفط:

المقاومة الهيدروليكية في خط أنابيب التفريغ:

ط) تحديد رأس المضخة المطلوب

يتم تحديد الضغط المطلوب عن طريق إضافة المكونات المحسوبة ، أي الاختلاف الهندسي في المستويات في الفرن وفي العمود ، والخسائر للتغلب على فرق الضغط في الفرن وفي العمود ، وكذلك المقاومة الهيدروليكية المحلية في الشفط وأنابيب التفريغ بالإضافة إلى 5٪ للخسائر غير المحسوبة.

(40)

2 معلمات الخطوة.

متعدد العجلات
تعمل مضخات الطرد المركزي مع
ثابتة
أو موازى
اتصال الدفاعات (انظر الشكل 5
اليسار واليمين ، على التوالي).

مضخات
مع اتصال تسلسلي للعمال
عجلات تسمى متعدد المراحل.
رأس هذه المضخة يساوي مجموع الرؤوس
المراحل الفردية وتدفق المضخة
يساوي تغذية مرحلة واحدة:

;
;

أين
–
عدد من الخطوات؛

,

;

مضخات
مع توصيل متوازي للعجلات مقبول
يعتبر متعدد الخيوط.
رأس هذه المضخة يساوي رأس واحد
الخطوات ، والخلاصة تساوي مجموع الأعلاف
مضخات أولية فردية:

; ;

أين

— عدد
التدفقات (لمضخات السفن يتم قبولها
لا يزيد عن اثنين).

عدد من الخطوات
يقتصر على أقصى ضغط
تم إنشاؤها بواسطة مرحلة واحدة (عادة لا
يتجاوز 1000 جول / كجم).

نحدد
حرج
احتياطي طاقة التجويف
بدون
نزع الهواء

ل
مضخة تغذية:

;

للمكثفات
مضخة:

;

حرج
احتياطي طاقة التجويف مع
نزع الهواء

للتغذية
مضخة:

;

للمكثفات
مضخة:

;

أين

هو ضغط تشبع السائل عند
درجة الحرارة المحددة؛
- الفقد الهيدروليكي لخط أنابيب الشفط ؛


— معامل في الرياضيات او درجة
احتياطي,
وهو مقبول
.

;

;

—
عامل السرعة
مضخة (انظر الشكل 7) ؛

أو

- على التوالى
للمياه العذبة والباردة ومياه البحر.

معامل في الرياضيات او درجة
احتياطي
تم اختياره بذلك
ما هي مكونات عمله

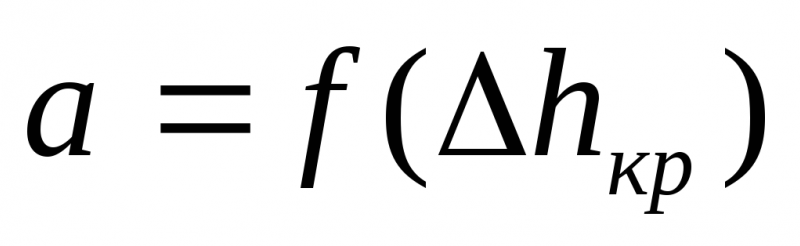

إرضاء التبعيات الرسومية

و.
القيمة الناتجة من هذا المعامل
سيتم توضيحها عند إيجاد الحساب المحسوب
النسب كذلك وفقا للاقتراح
المنهجية. (لاحظ أن ملف
الشكلان 6 و 7 الرسم التبعيات
هي في الغالب غذائية
مضخات ، وذلك في حالة حدوث عطل
وضع شروط التغذية
مضخات ، نسمح بزيادة في النهائي
القيمة الحدية للمعامل
احتياطي إلى قيمة ذلك
سوف ترضي في النهاية و
).

إضافي
حدد أقصى
السرعة المسموح بها
المكره:

,
أين

—
التجويف
عامل السرعة,
الذي يتم اختياره بناءً على الغرض
مضخة:

—
ل
مضخة الضغط والحريق

-ل
مضخة تغذية؛

—
ل
مضخة تغذية مع الداعم
خطوة؛

—
ل
مضخة المكثفات؛

—
ل
مضخة بعجلة محورية مُعدة مسبقًا ؛

دعونا نحدد
عمل
سرعة الدوران
عجلات المضخة:

,
أين

—
معامل في الرياضيات او درجة
سرعة,
أخذ القيم التالية:

—
ل
مضخة الضغط والحريق

—
ل
مضخة تغذية مع مرحلة معززة ؛

—
ل
مضخة تغذية؛

—
ل
مضخة المكثفات؛

حالة
الاختيار الصحيح للمعامل
السرعة: التنسيق
سرعات الدوران عن طريق عدم المساواة
(و
ليس
يجب أن تؤخذ أقل من 50).

مقدر
الأدوار
يمكن العثور على العجلات من خلال التعبير:

,
أين
—

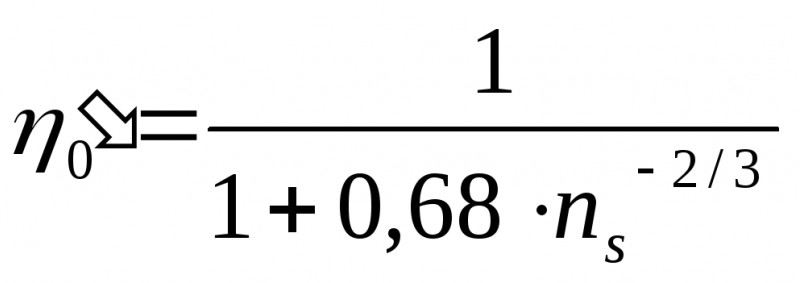

الكفاءة الحجمية ، والتي توجد على النحو التالي:

,
أين

—
يأخذ في الاعتبار تدفق السائل من خلاله
الختم الأمامي

نظري
الضغط
تم العثور عليه وفقًا للصيغة:

,

أين
— هيدروليكي
نجاعة، الذي
معرف ك:

,
أين

—
انخفاض
قطر الدائرة
مدخل المكره قبلت(انظر الشكل 8). ملحوظة
أن الخسائر الهيدروليكية تحدث
بسبب وجود احتكاك في قنوات التدفق
القطع.

ميكانيكي
نجاعة
ابحث عن طريق الصيغة:

,

أين
يأخذ في الاعتبار الخسائر
طاقة الاحتكاك للسطح الخارجي
عجلات على السائل الذي يتم ضخه
(احتكاك القرص):

;

—
يأخذ في الاعتبار فقد الطاقة بسبب الاحتكاك في
محامل وصناديق حشو
مضخة.

عام
نجاعة مضخة
معرف ك:

;

كفاءة السفن
تقع مضخات الطرد المركزي في الداخل
من 0.55 إلى 0.75.

مستهلك
قوة
ضخ و أقصى
قوة
في الحمولات الزائدة على التوالي
معرف ك:

;

;

3.1 الحساب الهيدروليكي لخط أنابيب بسيط طويل

ضع في اعتبارك خطوط الأنابيب الطويلة ، أي
تلك التي يتم فيها فقدان الضغط
التغلب على المقاومة المحلية
تافهة مقارنة ب
فقدان الرأس على طول الطول.

نستخدم في الحساب الهيدروليكي
الصيغة () لتحديد الخسائر
الضغط على طول خط الأنابيب بالكامل

صنمو
خط الأنابيب الطويل
خط أنابيب بقطر ثابت
أنابيب تعمل تحت ضغط H (الشكل
6.5).

الشكل 6.5

لحساب خط أنابيب بسيط طويل
بقطر ثابت ، اكتب

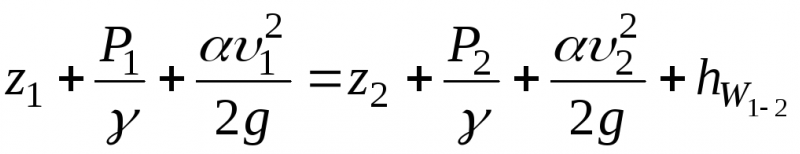

معادلة برنولي للأقسام 1-1 و2-2

.

سرعة ₁=₂=0,
والضغطص₁=ص₂=ص_في,ثم معادلة برنولي لهؤلاء
الشروط سوف تأخذ النموذج

.

لذلك ، كل الضغط حأنفقت على التغلب على الهيدروليكية
المقاومة على طول خط الأنابيب بالكامل.
لأن لدينا هيدروليكيا طويلا
خط الأنابيب ، ثم إهمال المحلية
فقدان الرأس ، نحصل عليه

.
(6.22)

لكن حسب الصيغة (6.1)

,

أين

وهكذا ، فإن الضغط

(6.24)

حساب معلمات المضخة الهيدروليكية

من أجل التشغيل الآمن للخط الهيدروليكي ، نقبل ضغطًا قياسيًا يبلغ 3 ميجا باسكال. دعنا نحسب معلمات المحرك الهيدروليكي عند قيمة الضغط المقبولة.

يتم حساب أداء المضخات الهيدروليكية من خلال الصيغة

الخامس = ، (13)

حيث Q هي القوة المطلوبة على القضيب ، Q = 200 كيلو نيوتن ؛

L هو طول شوط العمل لمكبس الأسطوانة الهيدروليكية ، L = 0.5 متر ؛

t هو وقت شوط العمل لمكبس الأسطوانة الهيدروليكية ، t = 0.1 دقيقة ؛

p هو ضغط الزيت في الاسطوانة الهيدروليكية ، p = 3 ميجا باسكال ؛

η1 - كفاءة النظام الهيدروليكي ، η1 = 0.85 ؛

V = = 39.2 لتر / دقيقة.

وفقًا للحساب ، نختار المضخة NSh-40D.

10 حساب المحرك

يتم تحديد الطاقة المستهلكة لتشغيل المضخة من خلال الصيغة:

ن = ، (14)

حيث η12 هي الكفاءة الكلية للمضخة ، η12 = 0.92 ؛

V - إنتاجية المضخة الهيدروليكية ، V = 40 لتر / دقيقة ؛

p هو ضغط الزيت في الاسطوانة الهيدروليكية ، p = 3 ميجا باسكال ؛

N = = 0.21 كيلو واط.

وفقًا لبيانات الحساب ، للحصول على أداء المضخة المطلوب ، نختار المحرك الكهربائي AOL2-11 ، بسرعة دوران تبلغ n = 1000 min − 1 وقوة N = 0.4 kW.

11 حساب اصبع القدم للانحناء

ستواجه أصابع القدم أكبر لحظة انحناء عند أقصى حمل R = 200 كيلو نيوتن. نظرًا لوجود 6 أقدام ، سيختبر إصبع واحد لحظة انحناء من الحمل R = 200/6 = 33.3 كيلو نيوتن (الشكل 4).

طول الإصبع L = 100 مم = 0.1 م.

إجهاد الانحناء للقسم الدائري:

σ = (15)

حيث M هي لحظة الانحناء ؛

د هو قطر الاصبع.

في القسم الخطير ، ستكون اللحظة

Mizg = R ∙ L / 2 = 33.3 ∙ 0.1 / 2 = 1.7 كيلو نيوتن ∙ م.

الشكل 4 - لحساب الاصبع للانحناء.

الإصبع في المقطع العرضي عبارة عن دائرة قطرها د = 40 مم = 0.04 م ، فلنحدد إجهاد الانحناء:

σ = = 33.97 ∙ 106 باسكال = 135.35 ميجا باسكال

حالة القوة: σ σ الانحناء.

للصلب St 45 الإجهاد المسموح به = 280 ميجا باسكال.

يتم استيفاء حالة القوة ، لأن إجهاد الانحناء المسموح به أكبر من إجهاد الانحناء الفعلي.

تم حساب المعلمات الضرورية للأسطوانة الهيدروليكية. وفقًا للحساب ، تم تركيب أسطوانة هيدروليكية بقطر مكبس يبلغ 250 مم وقطر قضيب 120 مم. القوة المؤثرة على القضيب 204 كيلو نيوتن. تبلغ مساحة المقطع العرضي للساق 0.011 متر مربع.

أظهر حساب قضيب الانضغاط أن إجهاد الضغط يبلغ 18.5 ميجا باسكال وأقل من 160 ميجا باسكال المسموح بها.

تم حساب قوة اللحام. الضغط المسموح به هو 56 ميجا باسكال. الضغط الفعلي الذي يحدث في اللحام هو 50 ميجا باسكال. منطقة التماس 0.004 م 2.

أظهر حساب معاملات المضخة الهيدروليكية أن أداء المضخة يجب أن يكون أكثر من 39.2 لتر / دقيقة. وفقًا للحساب ، نختار المضخة NSh-40D.

تم حساب معلمات المحرك الكهربائي. بناءً على نتائج الحساب ، تم اختيار محرك كهربائي AOL2-11 بسرعة دوران n = 1000 دقيقة − 1 وقوة N = 0.4 كيلو واط.

أظهر حساب إصبع القدم للثني أنه في القسم الخطير ، ستكون لحظة الانحناء MB = 1.7 kN ∙ m. إجهاد الانحناء σ = 135.35 ميجا باسكال ، وهو أقل من المسموح به = 280 ميجا باسكال.

مفاهيم وهيكل سوق الخدمات. خدمات النقل
يمكن فهم المصطلح الواسع "التجارة الدولية" ليس فقط كعلاقة لبيع البضائع ، ولكن أيضًا على الخدمات. الخدمات هي الأنشطة التي تلبي بشكل مباشر الاحتياجات الشخصية لأفراد المجتمع والأسر واحتياجات أنواع مختلفة من المؤسسات والجمعيات والمنظمات ...

العملية التكنولوجية لتجميع المحرك
قم بتثبيت كتلة الأسطوانة على الحامل وتحقق من ضيق قنوات الزيت. لا يسمح بانتهاك الضيق. قم بتثبيت الكتلة ولكن الحامل للتفكيك - التجميع في وضع أفقي. تفجير جميع التجاويف الداخلية لكتلة الأسطوانة بالهواء المضغوط (مسدس نفخ الأجزاء بالهواء المضغوط ...

تحديد نسب التروس لحالة النقل
هناك نوعان من التروس في صناديق النقل - عالية ومنخفضة. أعلى ترس مباشر ونسبة تروسه هي 1. يتم تحديد نسبة الترس للترس السفلي من الشروط التالية: - من حالة التغلب على أقصى ارتفاع: - من حالة الاستخدام الكامل لكتلة التعشيق ...

المزيد عن طريقة الإمداد المباشر بالمياه

يمكن تنظيم النظام بطرق مختلفة. أبسط ، ولكن ليس الأكثر نجاحًا ، هو الخيار الذي يتم فيه توفير المياه من بئر إلى أماكن الاستهلاك بدون أجهزة إضافية. يتضمن هذا المخطط التبديل المتكرر للمضخة وإيقافها أثناء التشغيل. حتى مع فتح الصنبور لفترة قصيرة ، سيبدأ جهاز الضخ.

يمكن استخدام خيار الإمداد المباشر بالمياه في الأنظمة ذات الحد الأدنى من تفرعات خطوط الأنابيب ، إذا لم يكن من المخطط في نفس الوقت العيش في المبنى بشكل دائم. عند حساب المعلمات الرئيسية ، يجب مراعاة بعض الميزات. بادئ ذي بدء ، يتعلق الأمر بالضغط المتولد. باستخدام آلة حاسبة خاصة ، يمكنك إجراء حسابات بسرعة لتحديد ضغط المخرج.

على الملامح الرئيسية للحسابات

مع الإقامة الدائمة ووجود عدد كبير من نقاط المياه في المبنى ، من الأفضل ترتيب نظام مع تراكم هيدروليكي ، مما يسمح بتقليل عدد دورات العمل. سيكون لهذا تأثير إيجابي على عمر المضخة. ومع ذلك ، فإن مثل هذا المخطط معقد في التصميم ويتطلب تركيب سعة إضافية ، لذلك في بعض الأحيان يكون استخدامه غير عملي.

جهاز مضخة غاطسة للبئر

مع نسخة مبسطة ، لا يتم تركيب المجمع. يتم ضبط مرحل التحكم بحيث يتم تشغيل جهاز الشفط عند فتح الصنبور ، ويتم إيقاف تشغيله عند إغلاقه. نظرًا لعدم وجود معدات إضافية ، فإن النظام أكثر اقتصادا.

في مثل هذا المخطط ، يجب أن تكون مضخة البئر:

• ضمان ارتفاع جودة المياه مباشرة إلى أعلى نقطة دون أي انقطاع ؛
• التغلب دون صعوبات غير ضرورية على المقاومة داخل الأنابيب التي تمتد من البئر إلى نقاط الاستهلاك الرئيسية ؛
• خلق ضغط في أماكن تناول المياه ، مما يجعل من الممكن استخدام تركيبات السباكة المختلفة ؛
• توفير احتياطي تشغيلي صغير على الأقل حتى لا تعمل مضخة البئر بالحد من إمكانياتها.

من خلال الحسابات الصحيحة ، ستسمح لك المعدات المشتراة بإنشاء نظام موثوق به يوفر إمدادات المياه لنقاط سحب المياه مباشرة. تصدر النتيجة النهائية على الفور بثلاث كميات ، حيث يمكن الإشارة إلى أي منها في الوثائق الفنية.

توفير الوقت: مقالات مميزة كل أسبوع بالبريد
