اختيار الموقع ونوع الأساس للموقد
مخطط وضع الأساس للفرن
قبل البدء في وضع الفرن ، انتبه جيدًا لإيجاد مكان لوضعه. على سبيل المثال ، إذا تم وضع الوحدة في منتصف الغرفة ، فستكون قادرة على إطلاق المزيد من الحرارة ، والاحماء من جميع الجوانب وتسخين الهواء بالتساوي حولها
إذا وضعت الموقد على الحائط (وهذا الخيار يستخدم في أغلب الأحيان) ، فإن الهواء البارد "يمشي" باستمرار بالقرب من الأرضية. لذلك ، في هذا الصدد ، تحتاج إلى اتخاذ القرار الخاص بك.
حدد مسبقًا موقع تركيب باب الفرن. يجب تثبيت هذا العنصر بحيث يمكنك في المستقبل تحميل الوقود في الموقد بشكل مريح وسريع قدر الإمكان دون نشر القمامة من الحطب أو الفحم في جميع أنحاء المنزل. عادة ما يكون باب الفرن موجودًا على جانب المطبخ أو في غرفة قليلة الزيارة.
سيكون لموقد الطوب النهائي وزن مثير للإعجاب. لكي يقف الجهاز بأكبر قدر ممكن من الموثوقية ولأطول فترة ممكنة ، من الضروري إعداد أساس خرساني فردي له.
ميزات تصميم الفرن
تتميز أفران الطوب التقليدية بتصميم بسيط إلى حد ما. ومع ذلك ، فإن البساطة الظاهرة للوهلة الأولى تتيح تحقيق معدلات عالية جدًا من الإنتاجية والكفاءة.
العناصر الرئيسية لجسم فرن الطوب هي صندوق النار والمدخنة. بالإضافة إلى ذلك ، تم تجهيز أفران الطهي بمواقد و / أو أفران ، ومن الممكن أيضًا تركيب خزان لتسخين المياه.
مخطط الموقد الروسي
صندوق الاحتراق هو الجزء الرئيسي من وحدة الفرن. يتم تحميل الحطب أو الوقود الآخر المستخدم للتدفئة في صندوق الاحتراق. يمكن أن يكون الفرن بأحجام مختلفة. عند تحديد الأبعاد المناسبة ، يجب مراعاة عدة عوامل مهمة ، مثل:
- نوع الوقود المستخدم. إذا كنت ستقوم بتسخين الموقد بالخشب ، فقم بعمل صندوق نيران بارتفاع 50-100 سم ؛
- الأداء المطلوب
- الحجم المطلوب.
لتجهيز الفرن ، استخدم الطوب الحراري. لا يمكن أن يكون سمك جدار الهيكل قيد الدراسة أقل من نصف قرميد.
تعتبر المدخنة أيضًا أحد العناصر الرئيسية لأي فرن تسخين. تم تصميم المدخنة لإزالة غازات المداخن مع شوائب ضارة مختلفة تتشكل أثناء تشغيل الفرن.
قواعد تركيب مدخنة من الطوب
في مرحلة تصميم المدخنة ، حاول التفكير في كل شيء بحيث يحتوي تصميمها على أقل عدد من الانحناءات والمنعطفات. من الناحية المثالية ، يجب أن تكون المدخنة رأسية تمامًا. سيؤدي أي نوع من الانحناءات إلى تدهور قوة الجر وتقليل كفاءة تدفئة الغرفة.
تعتبر غرفة الرماد أحد العناصر الهيكلية المهمة لفرن الطوب. سوف يتجمع الرماد في هذه المقصورة. أيضًا ، يتم توفير الهواء من خلال وعاء الرماد إلى داخل الوحدة ، إلى الوقود. حجرة الرماد مرتبة تحت الشبكة الشبكية ومجهزة بباب خاص بها. تقليديا ، يبلغ ارتفاع المنصة 3 طوب.
الغرض من الموقد في المنزل
هم من عدة أنواع. في السابق ، عندما تم استخدام النار المفتوحة للطهي ، كان من الممكن أن يكون هناك موقدين في المنزل - أحدهما للطهي والآخر للتدفئة. في المنازل الصغيرة ، تم وضع هياكل عالمية مناسبة للاحتياجات المنزلية والتدفئة في نفس الوقت. تم بناء هذه الأفران جنبًا إلى جنب مع المنزل وتقع بين جدار مجاور ، مما يوفر تدفئة لغرفتين. المخطط معقد نوعًا ما وعملية تنفيذه شاقة ، لكن وسائل الراحة واضحة. كان هناك احتمال (خاصة في فصل الصيف) أن الموقد فقط هو الذي تم تسخينه. هذا جعل الحياة أسهل بكثير ، لأن هذه السمة في المنزل تحتاج إلى رعاية مستمرة.
وهي عبارة عن مجموعة من الأنشطة التي يتم تنفيذها يوميًا أو مرة أو مرتين في السنة.مع الاستخدام المكثف ، يجب تنظيف المواد الخشنة من الرماد المتراكم. سوف يتداخل مقدارها الكبير مع دوران الهواء الطبيعي ، وهذا هو السبب في أن الحطب لن يحترق تمامًا.
فارق بسيط آخر في استخدام فرن الطوب هو تشقق نهايته. ينصح المستخدمون المتمرسون بعدم ارتفاع درجة حرارة السطح. تعتبر درجة الحرارة العادية من 17 إلى 18 درجة ، وتسمح لك ميزات الطوب بالحفاظ على الرطوبة داخل الغرفة. يتم توفير مثل هذا المناخ المحلي فقط من خلال استخدام الموقد ، وغالبًا ما تقوم أجهزة التدفئة الأخرى بتجفيف الهواء ، كما أن درجات الحرارة المنخفضة تجعل الغرفة تشعر بالرطوبة والبرودة.
أنواع الأفران الرئيسية
قبل الشروع في وضع الفرن الذاتي ، تعرف على ميزات الأنواع الحالية لهذه الوحدات. الأفران هي:
- تدفئة. مصمم حصريًا للتدفئة. تتميز هذه الأفران بتصميم بسيط للغاية ويتم وضعها في أقصر وقت ممكن وبأقل جهد مقارنة بأنواع الهياكل الأخرى ؛
- التدفئة والطبخ. الخيار الأكثر شعبية وطلبًا. في نفس الوقت يقومون بتدفئة المنزل والسماح بالطهي ؛
هناك أيضًا أنواع محسّنة من مواقد التدفئة والطهي مع موقد مدمج أو حتى فرن كامل.
افعل ذلك بنفسك البناء الهولندي
تنتمي مواقد الموقد إلى فئة منفصلة. هذا خيار رائع لمنزل خاص حديث. تتكيف هذه التصميمات تمامًا مع مهام تدفئة المساحة ولها مظهر جذاب. سيكون الموقد المصمم والمجهز بشكل صحيح إضافة جديرة بالاهتمام إلى الداخل لكل من منزل ريفي صغير وفيلا خاصة باهظة الثمن.
هذه هي الحجارة
تميز مخططات الأفران الحديثة بينها ليس فقط من حيث الغرض ، ولكن أيضًا من خلال ميزات النموذج. في أغلب الأحيان ، يتم تثبيت وحدات مستطيلة الشكل ومربعة في منازل خاصة. ولكن إذا كنت ترغب في ذلك ، يمكنك وضع فرن دائري. حدد الخيار المحدد مع مراعاة خصائص الغرفة وتفضيلاتك الخاصة.

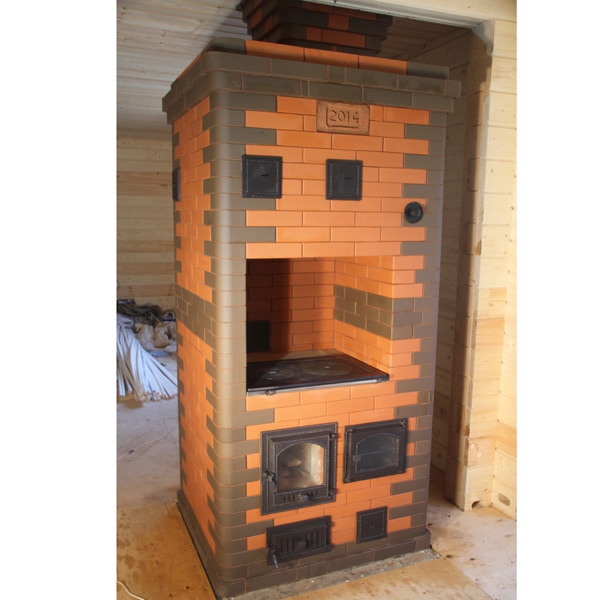

يوضح الشكل فرنًا بسيطًا من الطوب للتدفئة والطهي.
بالطبع ، يمكن ترتيب الفرن بيديك وستساعدك المخططات العديدة على القيام بذلك في أقصر وقت ممكن. ومع ذلك ، عند القيام بهذا العمل ، تذكر أن أي فرن ، بغض النظر عن الغرض منه وشكله وخصائصه الأخرى ، يجب أن يتوافق تمامًا مع معايير السلامة من الحرائق الحالية.
أصناف خشن بالفرن
خشن (أو خشن) هو أحد أنواع الموقد الروسي الهولندي. ظهرت "النساء الهولنديات" في روسيا منذ أكثر من 200 عام ، وقد أثبتن أنفسهن كوحدة تدفئة اقتصادية وموثوقة لا تشغل مساحة صغيرة في المنزل. ومع ذلك ، فإن صانعي المواقد المحليين ، بعد أن قرروا توسيع وظائف الهيكل الحالي ، أضافوا إليه مقعدًا. لقد خضع النموذج الأصلي لتغييرات كبيرة: كان ارتفاع وموقع الأسرة يتغيران باستمرار ، وتم تحسين المواد ، وبدأ الخام في أداء وظائف التدفئة والطهي ليس فقط ، ولكن أيضًا تزيين المنزل ، ولعب دور نوع من الموقد .
من الممكن تحديد ما إذا كان المنزل يحتاج إلى منزل تقريبي ، أو ما إذا كان الأمر يستحق النظر إلى خيار آخر ، فقط بعد الموازنة الدقيقة بين جميع مزايا وعيوب التصميم المعني.
- من الأسهل بناء خشن من معظم أفران طاقة القناة المعروفة. يمكن القيام بذلك أثناء عملية بناء منزل وفي غرفة ذات مناظر طبيعية بالفعل. ليست هناك حاجة لأعمال بناء أو تعديلات على نطاق واسع ؛
- تكلفة المواد "ميسورة التكلفة" لأي شخص تقريبًا ؛
- الموقد سهل التشغيل وصغير الحجم ويشغل مساحة صغيرة ؛
- يعتمد مظهره على ذوق المالك ، الذي يختار ، حسب الرغبة ، شكل وحجم الطوب وألوان الجص وتصميم العناصر المكونة ؛
- بفضل الموقد المثبت ، من السهل الطهي على خشن.
الكفاءة الحرارية لمثل هذا الموقد منخفضة للغاية: يمكنه تدفئة غرفة بمساحة فقط. إذا كان المالك بالتأكيد يريد استخدام الخشب الخشن لتدفئة غرفة أكبر ، فسوف يفاجأ بشكل غير سارة بكمية من تأجيج ترك المواد.
تمديد السرير الساخن هو ميزة أخرى للخشونة. لكن هذا الخيار ممكن فقط مع تسخين الخشب. يسخن الفحم سطح الأريكة كثيرًا.
أنواع التصاميم المقبولة:
يتيح لك إرفاق الدرع من الخارج إضفاء مظهر زخرفي أكثر على الموقد ، مما يجعله يبدو وكأنه مدفأة. إذا تم العمل بعناية ، باستخدام البلاط أو بلاط السيراميك المزخرف ، فإن مثل هذا الموقد يمنح الغرفة سحرًا خاصًا. لكن هذا سيكون عملاً مكلفًا للغاية: سواء من حيث الجهود المبذولة أو من حيث حجم المواد. مثل هذا الفرن أكثر صعوبة ويصعب طيه ، يلزم وجود أساس. يعتبر كل من الخشب (حتى الفحم) مناسبًا كمادة تسخين (حتى مع ذلك ، فإن الطاقة الحرارية لمثل هذه الوحدة أكبر بكثير من تلك الموجودة في الموقد المزود بدرع مدمج.
مع درع مدمج
ظاهريا ، يبدو وكأنه موقد تقليدي. مثل هذه الوحدة أسهل في البناء ، ويتم إنفاق المواد عدة مرات أقل مقارنة بالخيار الأول. هذا الموقد صغير الحجم ، وكمية الطاقة الحرارية فيه محدودة ، لذا فإن هذا الخيار مناسب فقط للغرف التي يعيشون فيها من الربيع إلى الخريف ، وزيارتهم من حين لآخر في الشتاء. يمكن بناء منزل خشن بدون أساس ، ولكن يجب أن تكون قدرة تحمل الأرضية من 500 كجم / متر مربع.
ما الملاط لاستخدامه في البناء
تؤثر جودة ملاط البناء بشكل مباشر على موثوقية ومتانة الفرن النهائي. سيتم تنفيذ أعمال البناء باستخدام ملاط من الطين الرملي.
لا يوجد شيء صعب في تحضير الحل. خذ الطين واملأه بالماء وانقعه. ينخل الخليط من خلال غربال ثم يقلب مع "حليب الطين". أخيرًا ، أضف بعض الماء للحصول على محلول لزج وبلاستيكي بدرجة كافية.
تذكر أن موثوقية وقوة الفرن تعتمد بشكل مباشر على الإعداد الصحيح لملاط البناء. افعل كل شيء بشكل صحيح - سوف يقوم الموقد بتدفئة منزلك بشكل فعال لسنوات عديدة. اكسر التقنية أو قرر توفير الكثير على المواد - من غير المرجح أن تكون الوحدة الحرارية قادرة على الكشف عن كامل إمكاناتها والوقوف لفترة طويلة على الأقل.
الهاون المستخدم في وضع الموقد
كيف تصنع فرنًا خشنًا بيديك
يتكون الفرن من الاجزاء الاتية:
- صندوق الاحتراق عبارة عن غرفة عمل يتم فيها تحميل الوقود. مزودة بباب.
- منفاخ - غرفة ملحقة أسفل صندوق الاحتراق. يعمل على تحسين الجر. يتم إرفاق باب هنا أيضًا لتنظيم إمداد الهواء. بين صندوق الاحتراق والمنفاخ.
- المدخنة عبارة عن أنبوب يزيل ثاني أكسيد الكربون من المنزل. مزودة بباب لتنظيف السخام ومخمد.
- دوران الدخان (المسخن) - القنوات العمودية (الأفقية أحيانًا) التي تمر عبرها الغازات الساخنة من الفرن. يقومون بتوصيل الفرن بالمدخنة وتجميع الطاقة الحرارية.
صندوق النار والدرع والمدخنة
تتمثل الاختلافات الرئيسية بين الموقد الخشن وموقد الوقود الصلب في وجود صندوق نيران أكثر قوة وعدم وجود ممر (سن دخان) في جزء الفرن. تحتفظ الأسنان بالغازات الساخنة أسفل الموقد ، مما يسمح لك في موقد الصيف بتقليل استهلاك الوقود للطهي. ليست هناك حاجة في الخام ، لأن. سيتم استخدام الحرارة الزائدة للتدفئة.
يجب أن يحتوي الفرن الخشن على صندوق نيران أكثر قوة لأن الدرع يوفر مقاومة إضافية لتدفق غازات المداخن. هنا لن تساعد المدخنة ذات السحب المحسّن: ستتوسع الغازات الموجودة في الدرع وتبرد على الفور. سوف تتحول طاقتهم الحرارية إلى طاقة ميكانيكية ، والتي ستنتقل بنجاح إلى الأنبوب. من الناحية المجازية ، يعمل صندوق النار مع مدخنة في موقد مع درع وفقًا لمبدأ الدفع والسحب ، و "الدفع" هنا عبارة عن صندوق نيران ذو قوة أكبر.هذا هو سبب المتطلبات الخاصة لصندوق الاحتراق وتجهيزات الفرن الخشنة ، انظر أدناه.
اعتمادًا على الغرض ، تكون دروع التدفئة الخاصة بهم من أنواع مختلفة. مخططات الدروع الحرارية للأفران معطاة في الشكل. أقل؛ يتم عرض جزء الوقود بشكل مشروط في كل مكان.
مخططات دروع التدفئة للأفران
- ضربات متناسقة مع قنوات عمودية قصيرة. الأقل كثافة في المواد والأسهل في البناء. المقاومة لتيار الغازات هي الأكبر. إن الاكتناز والكفاءة الحرارية للفرن متوسطان. المخطط الأكثر استخدامًا ؛
- دورة تتابعية مع قنوات أفقية. كتلة وأبعاد الفرن هي نفسها كما في السابق. لكن بناء درع بقنوات أفقية أصعب بكثير. مقاومة تدفق الغاز تقريبا. 1.5 مرة أقل. نتيجة لذلك ، تكون الكفاءة الحرارية للفرن أعلى. من الممكن ترتيب أريكة ، أي لا تصبح القناة العلوية ساخنة جدًا ؛
- ضربات متناسقة مع قنوات عمودية طويلة. الكفاءة الحرارية مثل الدرع ذو القنوات الأفقية ، والتعقيد التكنولوجي يشبه الدرع بقنوات عمودية قصيرة. إنها تشغل أصغر مساحة ، ولكنها تتطلب الكثير من المواد وأساسًا جيدًا (انظر أدناه) بسبب الضغط العالي المحدد على الدعامة. الخيار الأفضل لموقد تدفئة المنزل لـ 2-3 غرف ، انظر أدناه ؛
- حركة موازية. أعلى كفاءة حرارية ، أصغر كتلة لكل وحدة طاقة حرارية. المنطقة المحتلة والتعقيد التكنولوجي هما الأكبر. يمكن استخدامها مع غرفة النار من الطاقة المخفضة. مثالي لتمديد بلاطة موجودة دون تغييرها.
ملحوظة: هناك أيضًا دروع متوازية للمسلسل أو دروع شطرنج. المقاومة الأكثر تعقيدًا ، ولكنها أيضًا الأخف وزناً ، لتدفق الغازات هي الأقل. الخيار الوحيد الممكن أن تكون قاسيًا في منزل به علية مُدفأة ، انظر أدناه.
مواد الفرن
لتكوين وقاحة بيديك ، ستحتاج إلى تحضير المواد. حاول أن تأخذ جميع مكونات تصنيع الموقد بمقعد ذو نوعية جيدة ، لأن التصميم سوف يخدمك لأكثر من عام.
- الطوب سيراميك. سيكون هذا هو وجه المنتج. خذ بدون رقائق ولون واحد. إنه متوفر في تكوينات مختلفة ، لذا يجب أولاً رسم رسم للمنتج وتحديد شكله. بدلاً من تبطين الموقد بمقعد الموقد ، يمكن استخدام الجص الزخرفي أو العادي. إذا تم استخدام الجص ، فيمكن طلاء السطح.
- الطوب مقاوم للحرارة. إنه قادر على تحمل درجات الحرارة العالية. احسب المقدار الذي تحتاجه لصنع حجرة فرن بيديك.
- سوف تكون هناك حاجة إلى الطين والرمل في صناعة الملاط لهياكل البناء.
- سيتم استخدام مسحوق Fireclay كإضافة إلى المحلول.
- شبكات. من المستحسن أن تأخذ مصنوعة من الحديد الزهر. المعدن ، عند استخدام الفحم ، سوف يحترق بسرعة كبيرة.
- باب الفرن.
- باب المنفاخ.
- مخمد دخان.
- للعزل المائي ، يجب أن تأخذ مواد التسقيف.
نسخة أبسط من الموقد
إذا كان الخيار السابق يبدو معقدًا لشخص ما (على الرغم من أنه ليس كذلك) ، يمكنك تقديم تصميم تدفئة مبسط للغاية. يمكن وضع هذا الفرن بيديك في غضون ساعة واحدة فقط ، حتى لو كانت الأيدي بعيدة كل البعد عن كونها ذهبية.
الشكل 4. أبسط نسخة من فرن الطوب
مبدأ تشغيل الهيكل بسيط. يحترق الوقود الصلب أدناه ، وهنا يستقر تحت تأثير كتلته. تخلق الاختلافات في درجات الحرارة قوة دفع تحمل تيارات الهواء الساخن إلى أعلى. في الوقت نفسه ، يحترق الحطب تقريبًا بدون بقايا - يكون الدخان ضئيلًا.
بالنسبة للبناء ، ما عليك سوى عشرين من الطوب الكامل ونصفين. يتكون الموقد من خمسة صفوف. التصميم بسيط للغاية بحيث لا معنى لوصف الترتيب. يتم عرض الإجراء بوضوح في الرسم التوضيحي.
الشكل 5. ترتيب أبسط هيكل من الطوب
الشكل 6. عملية البناء

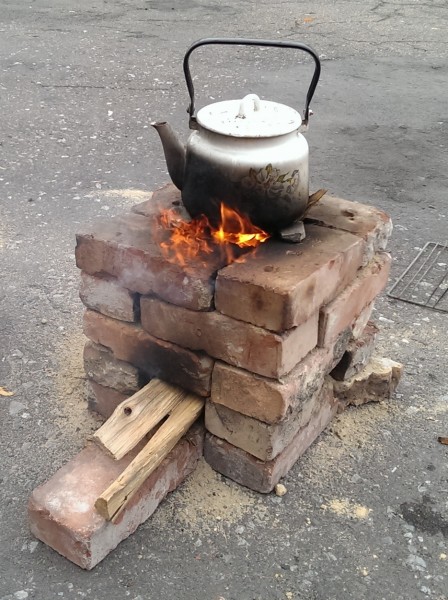

الشكل 7فرن طوب متحرك منتهي
بالنسبة لأولئك الذين يريدون خيارًا وسيطًا ، يمكننا أن نوصي بخيار أكثر تعقيدًا بعض الشيء.

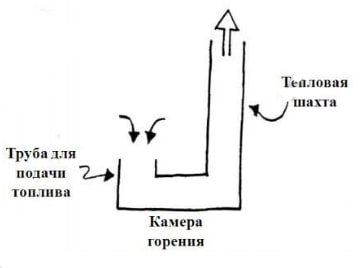

الشكل 8. مخطط موقد بسيط
الشكل 9. موقد على شكل حرف L.
سيتطلب إنشاء هذا التصميم أيضًا 20-30 طوبة. يمكن أن تتقن هذا الخيار بنفسك في غضون ساعتين ، إذا كانت مهارات عامل البناء غائبة تمامًا. سيخضع البناء للمتخصص في غضون دقائق.
مزايا أبسط تصاميم الأفران
- سرعة تثبيت عالية جدًا - من يوم إلى عدة دقائق ؛
- لا يتطلب مؤسسة يمكن طي الموقد في أي مكان ؛ وإذا كنت لا تستخدم خليط الموثق ، فإن الموقد يخرج من الطي ويتحرك بسهولة ؛
- كوقود - كل ما يحترق: جذوع الأشجار ، والفروع ، والأقماع ، وسيقان الذرة ، والأوراق ، واللوح ، وبقايا الأثاث ، وما إلى ذلك ؛
- استهلاك الوقود أقل بعدة مرات من ، على سبيل المثال ، في حالة موقد وعاء الطعام ؛
- أبسط خيار - بدون استخدام الطين - يسمح لك بالحصول على مزيد من نقل الحرارة أكثر من النار ؛ لذلك ، فإن مثل هذه الإنشاءات هي هبة من السماء لأولئك الذين لا يرغبون في إشعال النار باستمرار في ارتفاع ؛
- الغياب شبه الكامل للدخان - يحترق الوقود مع الحد الأدنى من النفايات ؛
- تصل درجة حرارة الطوب إلى 1000 درجة - يتم توفير تسخين جيد وطهي سريع.
متطلبات خاصة
نكرر: المزايا وقحة - الاكتناز وإمكانية البناء في منزل قائم بدون أعمال بناء رأسمالية. ولكن ليس من السهل وضع فرن أكثر قوة في هيكل الفرن بشكل عام من نفس الأبعاد ، وسرعان ما يصبح غير قابل للاستخدام من الحمل الحراري المفرط. إذا لم يتم استيفاء المتطلبات الخاصة لـ:
- مؤسسة الفرن.
- حلول البناء.
- طرق وضع هيكل الفرن.
- اختيار وطرق تركيب تجهيزات الفرن.
تم تقديم تصميم الأساس للخام في الشكل. وسادة الحجر المكسر بدون حشوة الرمل مستوية في الأفق قبل صبها. ملء الملاط M150 - الأسمنت M300 والرمل 1: 2. الفجوة بين الأساس الأنقاض والأرضية 30-40 ملم. لا تنسى دعم قطع جذوع الأشجار! ترك نهاياتهم معلقة خطأ شائع ولكنه جسيم. يجب أن تبرز أبعاد الأساس في الخطة على محيط الفرن بما لا يقل عن 100-150 مم.
جهاز أساس الفرن خشن
ملحوظة: تم وضع السرير المبني من الطوب على أساس الموقد بضمادات في صفوف وبين الصفوف بنفس طريقة الصفين الأولين من بناء هيكل الموقد ، انظر أدناه.
لطي الخام ، يتم استخدام 3 أنواع من الحلول ، انظر الشكل. أقل. تم وضع السرير الموجود على الأساس والمدخنة على ملاط من الجير ، حيث يجمع بين مقاومة الحرارة والرطوبة الكافية ، ولكن يجب وضع الأنقاض فقط على ملاط رمل أسمنتي مقاوم تمامًا للرطوبة. من المستحسن للغاية استخدام الرمل لملاط الطين في الجبل أو الوادي ، مع الحبوب الخشنة. الطين العادي - يتم شراء الفرن ، ومحتوى الدهون المضمون ، والأهم من ذلك ، النقاء. طين الحفر الذاتي ، الذي يتم إحضاره إلى محتوى الدهون المطلوب بواسطة الرمل ، قليل الاستخدام في أعمال البناء الخشنة.
تركيبات ملاط البناء للفرن الخشن
بالنسبة للبناء ، يتم استخدام الموقد ، وإذا تم توفير الطلب (انظر أدناه) ، يتم استخدام طوب النار ؛ العامل الأحمر مناسب لأعلى جودة - أحمر فاتح اللون (صلب تمامًا) ، بدون علامات حرق وتزييف وتورم. الطوب المصبوب الجاف غير مناسب على الإطلاق. البناء من الهيكل خشن. قواعد:
- إذا كنت صانع موقد قليل الخبرة ، فسيتم أولاً وضع كل صف من البناء جافًا ؛ يتم التخلص من العيوب المكتشفة في تقليم / تقطيع الطوب.
- قبل وضع الملاط ، يتم نقع كل لبنة حتى يتوقف إطلاق فقاعات الهواء. من المستحيل وضع كل الطوب في برميل عشوائيًا!
- يتم وضع طبقة من الملاط 5 مم على قاعدة وكزة الطوب.
- يتم وضع الطوب الذي يتم وضعه بحركة سلسة قليلاً مع ميل ويتم نقله إلى سابقتها بحيث لا تترك فقاعات هواء في التماس.
- يتم ضغط الطوب حتى يتقارب التماس إلى 3 مم ؛ لا يمكن استغلالها!
- بين الحرائق والبناء العادي ، يكون التماس الأولي 8-10 مم ؛ بعد الضغط - 6 مم.
- التماس بين الطوب والأجزاء المعدنية المدمجة (انظر أدناه) هو 10 ملم.
- تتم إزالة الملاط الزائد الذي يتم ضغطه من التماس باستخدام مجرفة (مجرفة).
- تمتلئ التجاويف الموجودة في اللحامات التي تم العثور عليها بعد تنظيف الملاط الزائد بالهاون عن طريق التثليم دون حركات عرضية ، ولكن ليس بالفرك!
أولئك الذين يفضلون التعلم بصريًا يمكنهم مشاهدة فيديو تعليمي حول وضع مواقد التدفئة والطهي أدناه:
فيديو: وضع موقد للتدفئة والطهي
تركيب باب الفرن غير صحيح

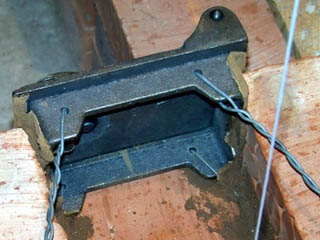

تحتاج تركيبات وشبكات الخشنة إلى الحديد الزهر ؛ أبواب ومزالج - مع تنورة تثبيت وثقوب فيها لشعيرات الأسلاك المائلة. التركيبات الملحومة من الصلب أو الحديد الزهر مع عروات للشوارب المستقيمة (الموضوعة على طول جدار الفرن المقابل) غير مناسبة في هذه الحالة. ومع ذلك ، قم بتثبيت الأبواب / المزالج كما في الشكل. على اليمين ، من المستحيل أن تكون وقحًا ؛ ليس من خلال قواعد الفرن على الإطلاق. بالنسبة إلى امرأة هولندية ، فإن 2.5 طوبة في الخطة ، والتي يتم تسخينها مرة أو مرتين في الموسم ، ربما ستنجح ، ولكن ليس لكونك وقحًا.
من الضروري أولاً ضغط الشعيرات (سلك - مجلفن 2-3 مم) باللف حتى لا تتحرك. اضغط في البداية ليس مشدودًا ، اضبط الزاوية المرغوبة (يجب أن تبقى 12 مم على الأقل من الطرف البعيد للشارب إلى داخل البناء). ثم شد برفق ، هز الباب / المزلاج برفق. لم تغادر؟ حسن. بعد ذلك ، ثانيًا ، تحتاج إلى لف التنورة بإحكام بسلك الأسبستوس (أو ألياف البازلت) ، ثم ضعه في مكانه الآن فقط. يمكنك أيضًا مشاهدة مقاطع الفيديو التالية حول تثبيت الملحقات في الفرن.
المراحل الرئيسية والميزات الهامة لوضع الفرن
من لحظة سكب الأساس إلى بداية البناء ، يجب أن تمر 3-4 أسابيع. خلال هذا الوقت ، ستكتسب القاعدة القوة اللازمة وتكون قادرة على تحمل وزن فرن القرميد. يتطلب العمل المعني أقصى قدر من المسؤولية والتركيز من جانب المؤدي. يمكن أن تؤدي أي أخطاء إلى عواقب لا يمكن إصلاحها ، لذا اعمل على ضبطها مسبقًا وخصص وقتًا كافيًا لإكمالها.
فرن الطوب DIY
يتم وضع الفرن على عدة مراحل.
المرحلة الأولى. ضع وعاء الرماد والجزء السفلي من الغطاء الأول من الطوب. قم بتنفيذ أعمال البناء باستخدام محلول الطين الرملي الذي تمت مناقشته مسبقًا.
المرحلة الثانية. قم بتثبيت باب وعاء الرماد في البناء. استخدم الأسلاك المجلفنة لتثبيت الباب.
قم بتثبيت باب وعاء الرماد في البناء
المرحلة الثالثة. قم بتركيب شبكة فوق حجرة الرماد.
قم بتركيب شبكة فوق حجرة الرماد
المرحلة الرابعة. قم بتركيب صندوق النار. قم بإحاطة الجزء الداخلي من هذه الحجرة بالطوب المقاوم للحرارة. وضع الطوب "على حافة". في هذه المرحلة ، تحتاج إلى استخدام ملاط خاص للبناء. يتم تحضيره بنفس طريقة تحضيره القياسي ، ولكن بدلاً من الطين البسيط ، يتم أخذ الطين المقاوم للحرارة ، أي فيريكلاي. قم بتأمين باب غرفة الاحتراق بلوحة فولاذية والسلك الذي تعرفه بالفعل.
المرحلة الخامسة. استمر في التمديد القياسي حتى تصل إلى الصف الثاني عشر. بعد الوصول إلى هذا الصف ، أغلق غرفة الاحتراق ورص البلاط بالتساوي مع الشعلات. يجب أن تكون هذه اللوحة مصنوعة من الحديد الزهر. تحقق من تكافؤ الأرضية باستخدام مستوى المبنى.
المرحلة السادسة. ضع الغطاء الأول. إنه مبني على الحافة اليسرى للموقد. في نفس المرحلة ، يتم تجهيز قناة للدورة الصيفية.
المرحلة السابعة. قم بتركيب الموقد ووضع جدران حجرة الطهي. احتفظ بحساب الحد الأقصى المذكور سابقًا.
المرحلة الثامنة. قم بتركيب صمام بوابة لقناة التشغيل الصيفية المذكورة. يقع هذا الصمام في الزاوية الداخلية لحجرة التخمير.
المرحلة التاسعة. قيادة التمديد إلى الصف العشرين. بعد الوصول إلى هذا الصف ، أغلق حجرة الطهي والغطاء الأول. تأكد من ترك العدد المطلوب من الفتحات في البناء المصمت للجري الصيفي وقناة الرفع ، وكذلك فتحات حجرة الطهي.ضع الطوب على زوايا فولاذية - بهذه الطريقة ستضمن قوة وموثوقية أعلى للموقد.
المرحلة العاشرة. أغلق بوابة حجرة التخمير بأبواب الموقد المفصلية. من الأفضل أن تكون الأبواب مزودة بزجاج مقاوم للحرارة. سيسمح لك هذا الحل بمراقبة عملية احتراق الوقود والاستمتاع باللهب.
المرحلة الحادية عشر. قم بتركيب أبواب التنظيف لإزالة السخام بسهولة. للتثبيت ، اختر مكانًا يسهل عليك الوصول إليه.
المرحلة الثانية عشرة. ضع جدران الغطاء حتى الحافة العلوية لفتح الجدار تقريبًا. في الجزء العلوي ، قم بإغلاق الموقد بعدة صفوف من الطوب. املأ الفجوة بين أعلى الموقد والعبور بالصوف المعدني. سيوفر هذا عزلًا حراريًا إضافيًا ويزيد بشكل طفيف من كفاءة التدفئة.
المرحلة الثالثة عشرة. ضع شريطًا زخرفيًا حول المحيط العلوي للوحدة.
المرحلة الرابعة عشرة. انتقل إلى جهاز أنبوب المدخنة. من الأفضل أن تكون المدخنة من الطوب. سيستمر هذا التصميم لفترة أطول بكثير من نفس المعدن أو أنابيب الأسبستوس.
في النهاية ، ما عليك سوى وضع المدخنة حتى النهاية وإنهاء السطح الخارجي للموقد ، إذا رغبت في ذلك. الخيار الأسهل هو التجصيص. خلاف ذلك ، استرشد بتفضيلاتك وميزانيتك المتاحة.
وبالتالي ، فإن وضع الموقد ، على الرغم من أنه ليس حدثًا بسيطًا ، إلا أنه من الممكن تمامًا القيام به بنفسك. يكفي فهم التكنولوجيا واتباع التعليمات الموجودة في كل شيء. تذكر أن مواد العمل يجب أن تكون من أعلى مستويات الجودة. وستسمح لك مخططات الأفران التي تم اختبارها على مر السنين ببناء وحدة تعمل بشكل مستقل على تدفئة منزلك لسنوات عديدة دون أي مشاكل أو شكاوى.
