أود أن أتحدث عن تشغيل نظام التهوية مع الاسترداد الذي يتصل به مبادل حراري أرضي. وهي المبادل الحراري الأرضي.
في أحد المنازل مشروع 500.

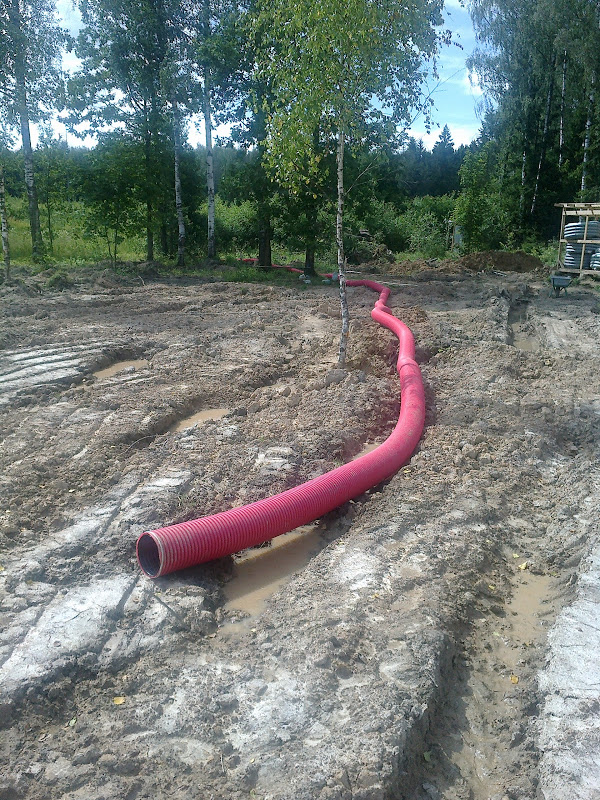

تم حفر مبادل حرارة التربة.
تم دفن فرعين من الأنبوب بقطر 200 مم وطول إجمالي 80 م ، ودفن مع منحدر طفيف نحو المنزل حيث تم تركيب مجمع المكثفات ، لتجميع المكثفات في الصيف ، عندما يتم تبريد الهواء. الأنبوب مزدوج الجدار ، مموج من الخارج ، يمكنه تحمل الأحمال الثقيلة والحفر في عمق يصل إلى 10 أمتار (مادة PVD) ، من الداخل HDPE أملس. يتم ربط الأنبوب بالسلاسل على عمق 1.5-1.8 متر
تم إنشاء المبادل الحراري الأرضي لتسخين الهواء الوارد أمام المبادل الحراري بحيث لا يتعرض لدرجات حرارة متجمدة وحرجة.
بطبيعة الحال ، قبل دخول المبادل الحراري الأرضي ، من الضروري وضع مرشح
يبدو مثل هذا مسبقا. (لم يتم ترقيعها بعد ، فستكون خزانة منتهية بالكلنكر)
في المنزل
يحتوي المنزل على نظام إمداد وعادم مع استرداد Electrolux star epvs-1300 (تم اختيار الطاقة بسبب الطرق الطويلة وانخفاض الضغط)
يتم أيضًا تثبيت مروحة معززة على المبادل الحراري الأرضي
يتيح لك نظام التشغيل الآلي التحكم في المخمدات المثبتة وهي:
1.عند درجة حرارة الهواء الخارجية من +5 إلى +25 ، يتم توفير الهواء من الشارع بدون مبادل حراري أرضي ، وفي أي درجة حرارة أخرى يمر الهواء عبر مبادل حراري أرضي
2. ينقسم المنزل إلى ثلاث مناطق ، 1 - غرف نوم في الطابق الثاني ، 2 - غرف في الطابق الأول ، 3 - غرفة معيشة ، يمكن إيقاف تشغيل أي منطقة ، على سبيل المثال ، في الليل عادة لا تكون هناك حاجة لغرفة المعيشة ، على التوالي ، تعمل التهوية في غرف النوم فقط ، أو أثناء النهار عندما لا يكون هناك أحد في غرف النوم ، تعمل التهوية في غرفة المعيشة
يبلغ متوسط كمية الهواء التي تمر عبر المبادل الحراري الأرضي 600 متر مكعب في الساعة
يذهب إمداد الهواء إلى غرف المعيشة ، وسحب الهواء من الحمامات والمطابخ. غطاء المطبخ فوق الموقد غير متصل بالمبادل الحراري.
في الوقت نفسه ، عند درجة حرارة في الشوارع تصل إلى -15 ، بعد المبادل الحراري الأرضي إلى المبادل الحراري ، درجة حرارة ثابتة +9 - +11 درجة
لا يعمل نظام التهوية طوال الوقت ، ويكون المنزل في زيارات قصيرة ، وعندما لا يكون هناك أحد ، يتم إيقاف تشغيله بشكل طبيعي. لكن وضع التشغيل خلال عطلة رأس السنة الجديدة أظهر درجات حرارة مستقرة لأكثر من أسبوعين. بالطبع ، بحلول نهاية فصل الشتاء ، سوف تتجمد التربة في وضع ثابت ، ولكن في هذا النموذج ، تم تصميم طول الأنبوب لهذا النمط من التشغيل ، مع التشغيل المستمر ، هناك حاجة لفترة أطول قليلاً ، على الرغم من الصقيع مع ناقص قوي ليس ثابتًا ، ولا يستمر أكثر من أسبوع.
لن ننظر في درجة الحرارة بعد المبادل الحراري ، لأن ولذا فمن الواضح أنه مع تدفق الهواء بمقدار 600 متر مكعب مع جهاز التعافي المصمم لـ 1300 ، ستكون الكفاءة قصوى ، وفي الواقع يكون الفرق بحد أقصى درجتين.
للحصول على معلومات ، بحيث لا توجد أسئلة حول هذا الموضوع: بعد المبادل الحراري ، يتم تثبيت التدفئة من غلاية التدفئة في النظام
تم ذلك من أجل تسخين الهواء في المنزل بسرعة إلى +22 ، والذي ، في حالة عدم وجود أشخاص ، يمكن خفضه إلى 18 درجة ، لذلك نقوم بتسخين مصدر الهواء إلى +26.
النتائج: أظهر المبادل الحراري الأرضي عملًا جيدًا في فترة الشتاء ، حيث استبدل تمامًا إعادة تسخين الهواء الداخل بدرجات حرارة موجبة.
يمكن الاطلاع على حساب طول جهاز التعافي هنا
