غير المنقطعة لمضخة التدفئة

مقدمة

إن UPS للنموذج المحدد في حالة انقطاع التيار الكهربائي ، بحكم تطبيق دائرته ، قادر فقط على إلغاء تنشيط الحمل ، ويظل هو نفسه قيد التشغيل. توضح هذه المقالة كيفية إصلاح هذا النقص.

يمكن استخدام الوحدة الموصوفة هنا مع أي طراز من طراز Back-UPS ، وفي هذه الحالة قد لا تكون معلومات منفذ الاتصال الواردة هنا صحيحة.

نظرة عامة على UPS ومنفذ الاتصال وكابل الواجهة 940-0020B

يحتوي مصدر الطاقة غير المنقطع APC Back UPS 600I على هيكل StandBy (Off-Line) - شكل. واحد.

أرز. 1. طوبولوجيا الاستعداد

غالبًا ما يطلق على UPS المبني وفقًا لهذا المخطط مصطلح "UPS Off-Line". في أي لحظة معينة من الوقت ، يمكن أن يكون في أحد وضعي التشغيل - الاستعداد أو عبر الإنترنت. في حالة وجود الجهد في الشبكة ضمن الحدود المسموح بها (وضع الاستعداد) ، يتم تحويل مفتاح التحويل إلى تدفق تيار الحمل من خلال دائرة "Surge suppressor - Filter". في هذا الوضع ، لا تختلف UPS عن مرشح الشبكة العادي. لا يحدث استقرار للجهد. أثناء التشغيل في هذا الوضع ، يتم أيضًا شحن بطاريات UPS.

في حالة تجاوز جهد التيار الكهربائي الحدود المسموح بها ، يتحول مفتاح التحويل إلى تشغيل الحمل عبر دائرة "Battery - DC / AC inverter" (الوضع المباشر) ، أي من طاقة بطارية التخزين المحولة بواسطة العاكس إلى تيار متردد 220 فولت. نظرًا لأن تبديل جهات الاتصال وبدء العاكس لا يمكن أن يكون فوريًا ، فسيتم قطع إمداد الطاقة للحمل لبعض الوقت (وقت التحويل). توفر معظم UPS الاحتياطية وقت التحويل في حدود 4-8 مللي ثانية. خصوصية هذا النظام هي أن التبديل إلى On-Line عندما يتجاوز جهد التيار الكهربائي الحدود المسموح بها يحدث على الفور ، ويعود إلى وضع الاستعداد - مع تأخير إلزامي لعدة ثوان. خلاف ذلك ، مع حدوث ارتفاعات متعددة في الطاقة في الشبكة ، سيكون هناك تبديل مستمر لوضع الاستعداد / عبر الإنترنت والعكس بالعكس ، مما قد يؤدي إلى تشويه كبير في تيار الحمل وإمكانية فشلها أو فشلها في تشغيلها.

يجب أن يؤخذ في الاعتبار أن هذه الدائرة عادة لا تملك القدرة على تثبيت الجهد عند العمل في وضع الاستعداد ، وبالتالي ، فإنها تدخل على الخط مع كل انحراف في جهد التيار الكهربائي. تفريغ البطارية أسرع بكثير من الشحن العكسي. عادةً ما يتم اختيار طاقة شاحن البطارية لهذا المخطط صغيرة نسبيًا ، ولا تعوض عن استهلاك الطاقة من البطاريات أثناء انقطاع التيار الكهربائي. لذلك ، فإن هيكل UPS هذا غير مناسب للاستخدام في حالة ضعف جودة شبكة التوريد لسببين:

• أ) مع عمليات الانتقال المتكررة إلى On-Line ، يتم تفريغ شحن البطارية بسرعة ، وليس لديها الوقت لاستعادة الشحن أثناء وضع الاستعداد ، ونتيجة لذلك يفقد UPS القدرة على توفير طاقة الطوارئ للحمل خلال الوقت المطلوب ؛

• ب) سيؤدي التكرار المتكرر لدورات التفريغ / الشحن إلى تقصير عمر البطاريات.

وصف الهيكل مأخوذ من (انظر قائمة المصادر المستخدمة في نهاية المقالة).

منفذ الاتصالات

يحتوي UPS على منفذ اتصال (الشكل 2) للاتصال بمنفذ COM بالكمبيوتر.

أرز. 2. APC عودة منفذ اتصالات UPS

الغرض من أرجل المنفذ:

1. 1. اغلاق UPS. تحت طاقة البطارية ، يتسبب الجهد العالي RS-232 في إغلاق العاكس وإيقاف الحمل. يستجيب UPS لهذه الإشارة فقط عندما يتم تشغيل الحمولة بواسطة البطارية. ينص موقع APC على أن الإشارة يجب أن تكون صالحة لمدة ثانية واحدة ، ومع ذلك ، فقد أظهر الاختبار التجريبي أن UPS تستجيب للإشارة على الفور.
2. 2. فشل الخط. في مستويات RS-232. المستوى العالي يعني التحول إلى طاقة البطارية.
3. 3. فشل الخط. جامع مفتوح. عادة مفتوحة.
4. 4.GND
5. 5.بطارية منخفضة. جامع مفتوح. عادة مفتوحة.
6. 6. فشل الخط. جامع مفتوح. عادة مغلقة.
7. 7. غير مستخدم.
8. 8. غير مستخدم
9. 9.GND

يبلغ المستوى المرتفع RS-232 حوالي + 12V بالنسبة إلى أرض المنفذ ، والمستوى المنخفض حوالي -12V.

ملاحظة: عند تطوير أي دوائر وسيطة ، يمكن أيضًا استخدام مستويات TTL. يتفاعل UPS و COM-port معهم بشكل طبيعي.

معلومات حول تخطيط المنفذ والغرض من جهات الاتصال الخاصة به رسمية ، مأخوذة من (انظر قائمة المصادر المستخدمة في نهاية المقال).

خوارزمية الإجراءات خطوة بخطوة

ستكون خوارزمية الإجراءات للتصنيع الذاتي لمصدر طاقة من UPS القديم كما يلي:

1. تم فصل المحول عن UPS ، يتم إعداد الحالة المستقبلية للجهاز ؛
2. باستخدام مقياس الأومتر ، يتم تحديد الملف بأعلى قيمة مقاومة: أسلاك سوداء وبيضاء ، والتي ستعمل في المستقبل كمدخل للجهاز (إذا تم استخدام الحالة القديمة من UPS للتصنيع ، فسيكون الإدخال هو المقبس المقابل الموجود في نهاية مصدر الطاقة غير المنقطع ويعمل على توصيل الجهاز والمقبس) ؛
3. من الأسلاك الموجودة على جانب واحد من موقع القلب ، يتم تشكيل "إدخال" ، من الأسلاك الموجودة على الجانب الآخر ، تم تجهيز "خرج" الجهاز ؛
4. يتم تزويد المحول بتيار متناوب بجهد 220 فولت ؛
5. تتم إزالة الجهد من جهات الاتصال غير المستخدمة ؛
6. تم تحديد زوج له فرق محتمل قدره 15 فولت (أسلاك بيضاء وصفراء - "خرج") ؛
7. يتم تثبيت جسر الصمام الثنائي على "الإخراج" ؛
8. يرتبط المستهلكون بجهات الاتصال الخاصة به.

مخططات وشروحات

يوضح الشكل 1 محولًا قياسيًا من UPS بألوان الأسلاك النموذجية المشار إليها في إرشادات مصدر الطاقة DIY.

كيفية صنع مصدر طاقة معمل

يعد إنشاء مصدر طاقة معمل من مصدر طاقة قديم غير متقطع مهمة أكثر صعوبة. غالبًا ما يستخدم هواة الراديو مصدر طاقة المختبر. بالإضافة إلى المحول من UPS القديم ، سوف تحتاج أيضًا إلى:

• ترانزستور قوي
• الثنائيات لتصحيح الجهد.
• دائرة كهربائية دقيقة (من OU) ؛
• تناوب؛
• مجموعة من المصابيح
• مكثف.
• موصلات.
• مكثفات أكسيد
• المكثفات الخزفية.

يظهر شرح مصدر الطاقة في الشكل 2.

يستقبل الملف الأولي للمحول الجهد من الشبكة من خلال العنصر المُدرج FU1 ومفتاح إمداد الطاقة SA1. يعمل المتصل بالتوازي RU1 (مكثف) كحماية ضد زيادة الطاقة.

بمساعدة R1 (المقاوم الحالي المحدد) و VD1 (الصمام الثنائي) ، يتم تشغيل HL1 LED ، والذي يعمل كمؤشر على وجود جهد التيار الكهربائي.

لف || يتم توصيل مقوم الجهد الموجود على VD2-VD5 (رسوم الصمام الثنائي). يحدد موضع ملامسات الترحيل K 1.1 تشغيل المحول كمحول كامل الموجة بجهد يبلغ حوالي 10 فولت أو كجسر بجهد حوالي 20 فولت. من المعدل ، يتم توفير الجهد للمجال. - تأثير الترانزستور.

بمساعدة المكثفات C1 و C3 ، يتم تلطيف التموجات. بمساعدة المقاوم R17 ، يتم ضمان الحد الأدنى من الحمل لمثبت الجهد.

من المعدل المركب على VD6-VD9 (الثنائيات) ، بمشاركة C2 و C5 (المكثفات) ، يتم تشغيل المثبت الموازي بواسطة:

• دوائر دقيقة (DA1 ، op-amp DA2) ؛
• تتابع K1 ؛
• مروحة M1.

يعطي HL2 (LED) إشارة عندما يكون هناك جهد في هذا المعدل.

يتم تعيين عتبة الحد الحالي بواسطة المقاومات:

• R7 ؛
• R8.

يتم التحكم في التتابع (K1) بواسطة المقاوم (VT2). يتم ضبط جهد الخرج بواسطة R19 (مقاوم التشذيب). عندما يتم تجاوزه ، يقوم المرحل بتبديل جهد الخرج. عندما يتم تجاوز الحد الأقصى لدرجة الحرارة المحددة بواسطة R15 (المقاوم) ، يبدأ VT3 (الترانزستور) و RK1 (الثرمستور) M1 (المروحة). يتم توزيع الجهد الزائد والمرحل على R13 و R18 (مقاومات) على التوالي.

عندما يتم تجاوز قيمة عتبة تيار الحمل ، ينخفض ​​جهد خرج المرجع. يفتح VD 10 (الصمام الثنائي) ، مما يقلل الجهد عند VT1 (بوابة الترانزستور) إلى القيم العادية التي تضمن تدفق التيار. يتم تعيين الحد الحالي بواسطة R8 و R7 (مقاومات) في نطاقات 0-0.5 A و0-5 A ، على التوالي. بمساعدة المكثفات ، يتم ضمان التشغيل المستقر للمحدد الحالي.

مع زيادة سعتها ، تزداد قيمة الاستقرار أيضًا ، لكن قيمة سرعة المحدد الحالي تنخفض.

يوضح الشكل 3 المُعدِّلات المُجمَّعة ، والترانزستورات في التركيب مع العناصر المترابطة.تم تجهيز مخرجات المحولات بمقابس ، إذا لزم الأمر ، يتم استخدامها لتركيب المقابس المقابلة ، ملحومة من اللوحة من UPS القديم.

يجب أن يبدأ الضبط بتحديد الحد الأقصى لجهد الخرج باستخدام R12 (المقاوم) مع وجود شريط التمرير في الجزء العلوي في الدائرة. باستخدام اختيار R13 (المقاوم) على K1 (مرحل) ، يتم تعيين قيمة الجهد الاسمي. على المروحة ، يتم ضبط الجهد بواسطة R18 (المقاوم).

يتم ضبط محدد التيار الناتج عن طريق توصيل مقياس التيار المتسلسل والمقاوم المتغير بمقاومة 15 أوم وقوة 50 واط.

يتم ضبط المقاومات R1 و R7 على الموضع في الدائرة على اليسار ، و R8 على اليمين ، وبمساعدتها يتم ضبط تيار الخرج.

سيسمح لك وضع الحد الحالي بشحن البطاريات عن طريق ضبط الجهد النهائي والتيار. يتم إجراء مزيد من التحسين عن طريق تركيب المعدات:

• الفولتميتر.
• مقياس التيار الكهربائي.
• جهاز قياس معقد.

تبديل مصادر الطاقة كيف تعمل نظرة عامة على الدوائر

يتم توضيح مخطط الكتلة لمصدر طاقة التبديل من خلال رموز ذاكري لشكل الجهد فوق كل من الكتل المكونة له ، ويتم الإشارة إلى روابط التفاعل بواسطة الأسهم.

من الملائم تمثيل مخطط الدائرة بهذا الشكل.

تظهر لوحة الدوائر الخاصة بأحد الأجهزة مع موقع الأجزاء في الصورة أدناه مع تعليقاتي.

بطبيعة الحال ، هذه فقط حالة خاصة ، والتي على الأرجح لن تتطابق مع UPS الخاص بك. هنا أسعى إلى هدف بسيط - لتذكر مبادئ التفاعل بين الأجزاء المكونة للكتلة.

إذا كنت بحاجة إلى معرفة المزيد حول هذه المشكلات ، فاقرأ مقالًا مكتوبًا بشكل خاص.

2 خيارات قيد الاستخدام

تعمل معظم أنظمة التدفئة بالغاز الطبيعي. لكي تعمل جميع المعدات بكفاءة ودون عطل ، يجب دمج مصدر طاقة ثابت في هذه الأنظمة.

في حالة حدوث انقطاع غير متوقع للتيار الكهربائي ، سيتم إيقاف تشغيل النظام بدون هذه المعدات ويبدأ في التبريد ، مما قد يؤدي إلى تعطله.

UPS لمضخات غلايات الغاز الزائدة عن الحاجة

مع اندفاعات الطاقة التي تحدث باستمرار (وهو أمر شائع إلى حد ما في جميع شبكات الطاقة) ، يمكن أيضًا الحصول على جهد خرج ثابت باستخدام UPS. في هذه الحالة ، سيكون هذا الجهاز في نفس الوقت عامل استقرار وبطارية.

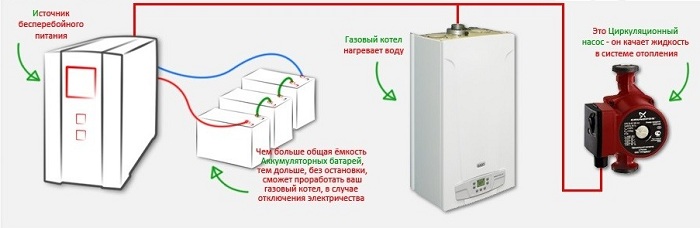

لإنشاء مصدر طاقة احتياطي للمضخة وأتمتة نظام التدفئة ، ستحتاج إلى بطارية وعاكس وشاحن.

عند اختيار أي مصدر طاقة غير متقطع ، يجب الانتباه إلى معلمات جهد الخرج. في التعليمات المرفقة بالجهاز ، يجب الإشارة إليه بوضوح - الجيب النقي

شبه الجيب ، الجيب التقريبي ، الشكل شبه الجيبي - غير مناسب ، لأنه عند استخدامها ، يفشل التحكم التلقائي في النظام في كثير من الأحيان ، مما يؤدي إلى ارتفاع درجة حرارة وتعطل كل من المضخة وشعلات التسخين الأوتوماتيكية.

2.1 نصيحة الخبراء

عند الشراء والتثبيت انتبه للنقاط التالية:

• يجب أن يكون الجهاز موثوقًا به وذو جودة عالية واقتصاديًا من حيث استهلاك الطاقة ، لأنه في حالات الطوارئ يجب أن يعمل لعدة ساعات ؛
• يجب ألا يؤثر سعر المعدات على الاختيار ، لأن تشغيلها سيستمر لسنوات عديدة ؛
• ستكون هناك حاجة لبطاريات إضافية (احتياطية) لزيادة عمر البطارية) ؛
• إذا تم تضمين UPS في نظام التدفئة ، فلا يُسمح بتوصيل أجهزة أخرى به ، مثل الثلاجة أو المضخة العميقة أو الأجهزة أو الأجهزة المماثلة ؛
• يمكن أن يكون الموقع (التركيب) أرضية وجدران. مع الأبعاد الكبيرة للجهاز والطاقة العالية ، من الأفضل تثبيته على الأرض ؛
• يمكن أن تكون غرفة التثبيت عبارة عن قبو أو نصف قبو ، حيث يتم تثبيت خزانة محكمة الإغلاق مسبقًا ، مما يوفر العزل المائي (عدم وجود رطوبة) على البطاريات والجهاز نفسه.

مثال على ممر جانبي مركب بمضخة في نظام تدفئة

2.2 مصدر طاقة غير منقطع محلي الصنع

إن صنع مثل هذا الجهاز الضروري للمتخصصين بأيديهم ليس مهمة غير قابلة للذوبان.

كأساس ، من الضروري استخدام العاكس ، الذي تم تجهيزه بالتعرج عند الخرج. للحصول على موجة جيبية نقية ، يجب إضافة مرشح خاص. تتمثل إحدى طرق تحويل الموجة المربعة إلى موجة جيبية نقية في تشغيل محول النبض.

بطبيعة الحال ، لا يمكن الحصول على المعلمات الدقيقة لمعدات "افعلها بنفسك" إلا من قبل شخص يعرف مبادئ الهندسة الكهربائية جيدًا.

عند حل المشكلة - كيفية إنشاء مصدر طاقة غير متقطع بيديك بشكل صحيح ، يجب أن تأخذ في الاعتبار على الفور أن بطاريات السيارات لا ينصح باستخدامها لهذا الغرض. بالإضافة إلى ذلك ، يجب ألا تقل سعة البطاريات المشحونة عن 100 آه.

عند تشغيل نظام التدفئة في الأماكن التي يمكن فيها انقطاع التيار الكهربائي لفترة طويلة ، يجب أن تحصل على محطة طاقة مستقلة أو مولد. سيسمح لك ذلك بالدخول إلى وضعين للتشغيل - ليلاً ونهارًا. في الليل ، يتم تشغيل النظام فقط بواسطة UPS ، وخلال النهار يتم تشغيله بواسطة مولد يقوم بشحن البطاريات في نفس الوقت.

جهاز غير منقطع محلي الصنع

لزيادة مدة إمداد الطاقة غير المنقطعة ، يجب توصيل عدة بطاريات من نفس مستوى الشحن وبنفس السعة. يمكن أن يكون الاتصال متسلسلًا ، لزيادة الجهد دون تغيير السعة ، أو موازٍ ، مما سيزيد السعة دون تغيير الجهد.

لا ينبغي وضع البطاريات بالقرب من بعضها البعض ، وعند وضعها ، من الأفضل وضعها في الداخل في درجة حرارة الغرفة. يؤثر وجود مصدر حرارة قريب ، بالإضافة إلى تأثير البرد ، سلبًا على أداء البطاريات ، مما يقلل من أدائها بشكل كبير.

يعد استخدام مصدر طاقة غير منقطع في نظام التدفئة اختياريًا. ولكن على الرغم من التكاليف الإضافية ، فإنه يتيح لك التأكد من أنك لن تضطر إلى إنفاق الأموال على إصلاح المعدات التي فشلت بسبب انقطاع التيار الكهربائي.

1 لماذا تحتاج UPS

غالبًا ما تقدم أنظمة نقل الطاقة الثابتة من المنتج إلى المستهلك مفاجآت في شكل انقطاع التيار الكهربائي. يحدث هذا لأسباب متنوعة ليست مهمة جدًا ، باستثناء حقيقة عدم وجود ضوء.

عندما يحدث هذا ، فإن أنظمة التدفئة ، بما في ذلك المضخات الكهربائية ، توقف دوران المبرد ، وتسخن عناصره الفردية وتفشل.

هناك ثلاث طرق للخروج من هذا الموقف:

1. حساب وبناء نظام تدفئة لا توجد فيه مضخة كهربائية. يجب أن يحدث الدوران في هذه الحالة بسبب تأثير قوى الجاذبية والاختلاف في كثافة السوائل الساخنة والباردة في الأنابيب أثناء الإمداد والعودة. من أجل التشغيل الفعال لنظام التسخين هذا ، يجب استخدام أنابيب ذات قطر كبير (وهي ليست مريحة للغاية) وفي نفس الوقت ، لا يُتوقع إجراء أي تعديلات أثناء التشغيل.
2. على شكل جيل بديل للكهرباء - تركيب مولد (ديزل أو بنزين). ولكنها ستتطلب غرفة منفصلة ، حيث أن هذه الأجهزة تنتج أثناء التشغيل الكثير من الضوضاء وتنبعث من غازات العادم التي يجب إزالتها. بالإضافة إلى ذلك ، فإن تكلفة الوقود تزيد بشكل كبير من تكلفة تزويد المباني السكنية بالتدفئة.
3. قم بتركيب مضخة تسخين غير منقطعة لضمان عملية دوران ثابتة تعمل بطاقة البطارية.عند إيقاف تشغيل مصدر الطاقة المركزي ، سيتم استبداله تلقائيًا بـ UPS ، والذي ، باستخدام العاكس ، سيحول التيار المباشر من البطاريات إلى تيار متردد. لا تشغل هذه المعدات الإضافية مساحة كبيرة ويمكن وضعها في أي مكان مناسب. لا يتطلب UPS أيضًا صيانة خاصة ، الشيء الرئيسي هو التأكد من شحن البطاريات دائمًا.

أبسط مخطط UPS

يستخدم UPS ليس فقط في الغاز ، ولكن أيضًا في غلايات الوقود الصلب ، مما يزيد بشكل كبير من موثوقية تشغيلها دون انقطاع عند انقطاع التيار الكهربائي.

1.1 أنواع UPS

يمكن أن يكون للمفتاح غير المنقطع لمضخة التسخين عدة إصدارات:

• UPS الخطي هو أبسط نموذج لا يحتوي على منظم جهد. عندما ينقطع مصدر الطاقة الثابت ، يتحول هذا الجهاز بشكل مستقل إلى طاقة البطارية ؛
• UPS التفاعلي الخطي - مجهز بأبسط مثبت للجهد وعند التشغيل على طاقة البطارية ، فإنه ينتج 220 فولت و 50 هرتز المطلوبين ؛
• يو بي إس تحويل مزدوج. بالإضافة إلى نظام تثبيت الجهد ، لديه القدرة على الاتصال بمولد.

تتميز الأجهزة التفاعلية الخطية بجهد داخلي منخفض ، مما يسمح لها بالعمل من 1 إلى 4 بطاريات.

في هذه الحالة ، يتم التحكم بشكل مستقل في مقدار الشحن وعندما تقل السعة المتبقية للبطارية عن 20٪ ، يتم إيقاف تشغيلها. التبديل إلى الوضع المستقل في حالة انقطاع التيار الكهربائي والعكس يحدث تلقائيًا.

اختيار UPS وتحديد السعة

يجب التعامل مع اختيار IPD على محمل الجد. يجب أن تتطابق جميع خصائص مصدر الطاقة مع متطلبات الجهاز. في حالة حدوث خطأ ، هناك احتمال كبير أن الأجهزة الكهربائية لدائرة التسخين قد تحترق ببساطة أو ، في أحسن الأحوال ، لا تعمل بشكل صحيح.

تأتي المواد غير المنقطعة لمضخة دوران التدفئة والغلاية في فئتين ، والتي تختلف فقط في حالة وجود مثبت الجهد:

• خطي (عبر الإنترنت) ؛
• الخطية التفاعلية (خارج الخط).

مصادر الطاقة الخطية غير المنقطعة غير مزودة بمثبت للجهد وتقوم بنقلها من الشبكة أو المولد أو البطاريات. يُطلق على مصادر الطاقة غير المنقطعة التفاعلية الخطية أيضًا اسم UPS التحويل المزدوج. هذا الخيار أفضل ، لأنه يتم تحويل الجهد إلى الجيب الجيبي الصحيح ، وهو ما لا يمكن قوله عن الوحدات الخطية. استقرار الجهد بدون قطرات مهم جدًا لمعدات نظام التدفئة. المواد غير المنقطعة خارج الخط أكثر تكلفة.

كلا النوعين من UPS متصلان دائمًا بالشبكة ويتم تنشيطهما تلقائيًا عند انقطاع التيار الكهربائي. بالإضافة إلى الوظائف التي تم وصفها بالفعل من قبلهم ، يقومون أيضًا بشحن البطاريات المتصلة بهم ، وتتحكم بعض الطرز في مستوى تفريغ البطارية

بالإضافة إلى حقيقة أن خصائص UPS يجب أن تتطابق مع متطلبات الجهاز ، من المهم أيضًا تحديد قدرة مصدر الطاقة غير المنقطع.

يُسمح باستخدام وحدات أكثر قوة ، ولكن لماذا يتم دفع مبالغ زائدة مقابل مورد غير ضروري؟

لحساب قوة UPS ، تحتاج إلى تلخيص كل الطاقة المستهلكة والذروة للأجهزة في الدائرة. وثائق المرجل والمضخة لها استهلاك للطاقة.

لا يعكس استهلاك الطاقة للمضخة الطلب الحقيقي على الطاقة لعنصر الدائرة هذا ، نظرًا لأن طاقة بدء التشغيل أعلى من الطاقة المستهلكة. بمعنى ، يجب حساب الطاقة الاحتياطية لمضخة التسخين بهامش جيد. بعد التلخيص ، ستحصل على قيمة تحتاج إلى إضافة عشرين بالمائة أخرى إليها حتى لا يعمل UPS عند الحد المسموح به.

ماذا يمكن ان يفعل

من مزود الطاقة القديم غير المنقطع ، يمكنك الحصول على الكثير من الأجهزة على عجل. من بين أمور أخرى ، من بينها يجب أن نلاحظ أنه مفيد بشكل خاص في الحياة اليومية:

• شاحن.
• عاكس بسيط
• UPS لغلاية الغاز
• مصدر 12 فولت (للراديو ولأغراض أخرى).

شاحن

لصنع شاحن من مصدر طاقة قديم غير متقطع ، تحتاج إلى المتابعة على النحو التالي:

1. أولاً ، يتم تحديد الدوائر الأولية والثانوية للمحول ؛
2. يتم توفير 220 فولت إلى الابتدائي عن طريق إدخاله في دائرة منظم الجهد (متغير مقاوم للمصباح الكهربائي مناسب) ؛
3. يتم توصيل جسر بحوالي 40-50 أمبير بملف المحول الثانوي ؛
4. قم بتوصيل الأطراف والأقطاب المقابلة للبطارية.

سيتم إجراء معايرة الجهد بواسطة منظم مرتجل في حدود 0-15 فولت.

سيكون عليك التحكم في مستوى الشحن وفقًا للمؤشر أو باستخدام مقياس الفولتميتر.

عاكس بسيط

محول بدون بطارية يصنع عاكسًا صالحًا للسيارة. ستتم عملية التجميع على النحو التالي:

1. تفكيك مصدر الطاقة غير المنقطع: إزالة البطارية ، قضم المحطات ، تجريد الأطراف ؛
2. ابحث عن موصل للاتصال بالشبكة (إذا كان هناك موصل ، فيجب إزالته ، وإذا لم يكن كذلك ، يتم قطع الأسلاك من اللوحة ، ويتم تجريد الأطراف) ؛
3. يجب توصيل الأسلاك من البطارية بمكواة اللحام بالأسلاك من الموصل الموجود على اللوحة الخلفية ، ولا يتم عزل نقاط اللحام ؛
4. يتم لحام مقبس ولاعة السجائر بالجهاز ، مع مراعاة القطبية وعزل نقاط اللحام ؛
5. تم استبعاد السماعة الداخلية للجهاز (تمزقها كماشة أو إزالة اللوحة) ؛
6. تجميع العلبة عن طريق إضافة مآخذ قياسية (بالنسبة لبعض وحدات UPS ، يتم تضمينها بالفعل في التصميم الأصلي).

UPS لمراجل الغاز

يعد جهاز UPS للكمبيوتر مناسبًا أيضًا لمرجل الغاز. يجب أن تتم عملية التحويل على النحو التالي:

1. إزالة مزود الطاقة الخاطئ ؛
2. إنشاء مشابك طرفية ، مع مراعاة مراعاة القطبية (من الأفضل عمل مشابك بألوان مختلفة للإشارة إلى زائد وناقص) عن طريق عمل فتحتين ، وتثبيت المشابك الطرفية ولحام الأسلاك المناسبة مسبقًا لمصدر الطاقة الداخلي. من الكمبيوتر
3. لمنع حدوث عطل سابق لأوانه في الجهاز بسبب ارتفاع درجة الحرارة ، سيكون من الضروري تركيب مراوح مع أو بدون غلاف متصل في سلسلة (لبدء تشغيلها ، يوصى باستخدام مؤشر LED عن طريق لحام خيوطه في لف مرحل صغير ، وستحتاج إلى لحام سلك من البطارية "+" الواردة إلى إحدى بطاريات ملامسات الترحيل ، والثانية - سلك أحمر مجاني من المروحة ، وسلك أسود مجاني آخر ملحوم بجزء ناقص البطارية).

مصدر 12 فولت

يمكن أيضًا تكييف مصدر الطاقة غير المنقطع الفاشل مع مصدر 12 فولت. يتم ذلك بكل بساطة. أولاً ، ستحتاج إلى توصيل منفذ بسلك الطاقة غير المنقطع. للقيام بذلك ، يتم قطع طرف واحد منه في البداية. بعد الانتهاء من هذا الإجراء ، باستخدام مصدر طاقة غير متقطع ، يمكنك بالفعل شحن الهاتف. من خلال المزيد من التحولات البسيطة الموضحة أعلاه ، يمكنك زيادة قوة جهاز محلي الصنع (انظر الجزء الخاص بالعاكس).

وبالتالي ، فإن الكمبيوتر القديم غير المنقطع من الكمبيوتر مناسب لأغراض مختلفة. الأجهزة الموصوفة ليست سوى قائمة غير كاملة لما يمكن عمله بالمعرفة الأولية في الفيزياء.

لذلك ، نوصيك بعدم التسرع في التخلص من الكمبيوتر القديم - يمكن أن يكون هناك الكثير من الأشياء المثيرة للاهتمام في الداخل!

كما نلفت انتباه جميع قرائنا بشكل خاص إلى ضرورة التقيد الصارم باحتياطات واحتياطات السلامة.

اختيار القوة

قبل الشراء ، يجب عليك إجراء بعض الحسابات. من أجل التشغيل المنسق للنظام بأكمله ، من الضروري تحديد وحدة الطاقة التي تتوافق مع معلمات أجهزتك بشكل صحيح. المبدأ العام للحساب هو أن الطاقة الإجمالية لجميع أجهزة الكمبيوتر يجب ألا تتجاوز طاقة UPS. تعتمد إمكانيات مصدر الطاقة على طاقة الخرج الخاصة به ، والتي تُقاس بوحدة Volt-Amps وتُحسب بضرب الجهد في التيار.

عند الحساب الذاتي للطاقة المطلوبة ، لا تنسى ذلك.يشار إلى قوة الكمبيوتر والأجهزة المتصلة به بالواط ، وقوة الوحدة في VA. اضبط حسب الحاجة ، مع الأخذ في الاعتبار أن 1 واط يساوي تقريبًا 1.45 فولت أمبير.

في الاختيار النهائي ، من المستحسن إضافة قدرة UPS في وضع الاستعداد بنسبة 10-20٪ لضمان حماية أجهزتك. ستتمكن سلامة استخدام جهاز كمبيوتر منزلي عادي بشاشة مقاس 17 بوصة من توفير وحدة بقوة 400 فولت أمبير أو أكثر.

ماذا يكون

يمكن تقسيم جميع الكتل المنتجة بشكل مشروط إلى ثلاثة أنواع:

• احتياطي. USP منخفض الطاقة. تتمثل الوظيفة الرئيسية في التبديل إلى طاقة البطارية أثناء المعارك في الشبكة والعكس صحيح عندما يصبح الجهد طبيعيًا ؛
• تفاعلي. غالبًا ما يتم استخدامها لأجهزة الكمبيوتر المنزلية والمكتبية. يحتوي الجهاز على مثبت ، والذي يعطي جهدًا جيبيًا عند الخرج ؛
• مزودات الطاقة عبر الإنترنت. في سياق عملهم ، يحدث تحويل مزدوج للجهد. يتم تحويل التيار المتردد للإدخال إلى تيار مباشر ، ويقوم العاكس بتحويله مرة أخرى إلى التيار المتردد. تُستخدم عند تشغيل خوادم ومحطات DNS الكبيرة.

في وحدات الطاقة المتوسطة والعالية ، يوجد جهاز خاص لتوصيل المدخلات والمخرجات مباشرة ، دون استخدام طاقة احتياطية ، يسمى التجاوز. في حالة الحمولات الزائدة ، يتم إرسال الطاقة من العاكس إلى التجاوز ، مما يوفر الاستهلاك الحالي.

يتضمن الاختيار الصحيح للكتلة الاختيار حسب القوة والنوع والغرض من الاستخدام.
