هل غلايات التعريفي الكهربائية مبررة في نظام التدفئة لمنزل خاص

كيف يعمل السخان التعريفي؟

بسيط جدا. نطبق جهد التشغيل على الملف. يتم إنشاء مجال كهرومغناطيسي في الملف. نقرأ بعناية - وهنا جوهر عمله:

يستحث المجال الكهرومغناطيسي تيارات فوكو أو التيارات الدوامة في أنبوب التسخين ويبدأ الأنبوب المعدني في التسخين.

إذا كان أي شخص لا يعرف ، فإن الدائرة المغناطيسية للمحول يتم تجنيدها بشكل خاص من العديد من الصفائح الرقيقة من الفولاذ الكهربائي ، المعزولة عن بعضها البعض.

يتم ذلك على وجه التحديد من أجل تجنب فقد الطاقة من التسخين بواسطة التيارات الدوامة.

الحقيقة هي أنه كلما زادت كتلة الموصل ، زادت تسخينه من تيارات فوكو ، وبالتالي يمكن زيادة قوة التيارات الدوامة بمعدل التغيير في التدفق المغناطيسي.

هل تعلم أن محول الطاقة بجهد 110 كيلو فولت في وضع الخمول ، حتى بدون تحميل ، يولد طاقة حرارية تبلغ حوالي 11 كيلووات؟

ويرجع ذلك أساسًا إلى تأثير التيارات الدوامة ، التي تسخن الدائرة المغناطيسية ، والتي تُلبس عليها الملفات الأولية والثانوية.

في الوقت نفسه ، تكون الدائرة المغناطيسية مغلفة ، وإذا كانت صلبة ، فإن فقد الحرارة سيزداد عدة مرات!

وسيحترق المحول ببساطة من ارتفاع درجة الحرارة.

تعمل الغلاية الكهربائية الحثية على نفس المبدأ وتسخن الأنبوب الفولاذي المار داخل الملف كثيرًا ، ولكن! - نظرًا لتداول المياه ، فإن الحرارة لديها وقت لإزالتها من الأنبوب إلى نظام التسخين والسخونة الزائدة لا يحدث.

ولكن هل يمكن أن تكون أكثر اقتصادا مقارنة بالمراجل الكهربائية على عناصر التسخين؟ لماذا؟

هنا ، دعنا نفكر أولاً دون تحليل ومقارنة هذين النوعين من الغلايات:

لديك منزل

لا يهم ماذا ولا يهم أين. حتى تحت الماء ، حتى على جبل إيفرست

هذا المنزل لديه فقدان حرارة 6 كيلووات.

من خلال الجدران ، من خلال النوافذ ، من خلال السقف ، وما إلى ذلك - يتم فقدان الحرارة ، ومن أجل الحفاظ على درجة حرارة ثابتة ، يجب تعويض هذه الخسائر الحرارية ، ولهذا ، بطبيعة الحال ، هناك حاجة أيضًا إلى 6 كيلووات من الحرارة.

ولا يهم أين وكيف يتم أخذ هذه الحرارة ، هذه الطاقة الحرارية هي 6 كيلوواط - حتى حرق النار ، وحتى الغاز ، وحتى البنزين ، والأهم من ذلك هو إطلاق هذه الكيلوواط اللازمة من الحرارة!

الآن أهم شيء:

لتدفئة مثل هذا المنزل ، ستحتاج إلى كل من سخان التعريفي وغلاية كهربائية على عناصر التسخين - مع ذلك ، فإن الطاقة لا تقل عن 6 كيلو واط.

بمعنى آخر ، يقوم المرجل ببساطة بتحويل الطاقة الكهربائية إلى طاقة حرارية.

وكيف يفعل ذلك ليس مهمًا على الإطلاق ، لأن أهم شيء بالنسبة لنا هو أن يكون الجو دافئًا في المنزل. يتم تحويل الطاقة ببساطة من شكل إلى آخر ، من الكهرباء إلى الحرارة.

وإذا خصصت الغلاية حرارة لـ 6 كيلو وات ، فإنها تأخذ على الأقل نفس كمية الكهرباء من الشبكة ، وبالنظر إلى أن كفاءة الغلايات ليست 100٪ ، فإنه يتم استهلاك المزيد من الطاقة قليلاً من الشبكة

تتحول الطاقة ببساطة من شكل إلى آخر ، من الكهربائية إلى الحرارية. وإذا خصصت الغلاية حرارة لـ 6 كيلو وات ، فإنها تأخذ على الأقل نفس كمية الكهرباء من الشبكة ، وبالنظر إلى أن كفاءة الغلايات ليست 100٪ ، فإنه يتم استهلاك المزيد من الطاقة من الشبكة.

إذن ربما تكون كفاءة غلاية الحث أعلى؟ وفقًا للمصنعين ، تصل هذه القيمة إلى 98٪.

وينطبق الشيء نفسه على غلاية كهربائية مع عناصر تسخين. تصل كفاءتها إلى 99٪.

حسنًا ، فكر بنفسك - في أي مكان آخر يمكن أن تذهب الطاقة في عنصر التسخين ، باستثناء كيف تبرز في الحرارة؟

يتم تحويل كل الطاقة المستهلكة من شبكة عناصر التسخين إلى طاقة حرارية. أخذت 5 كيلو واط - خصصت 5 كيلو واط من الحرارة.

أخذت 100 كيلوواط - خصصت 100 كيلو واط من الحرارة. حسنًا ، ربما أقل قليلاً إذا أخذنا في الاعتبار فقد الطاقة في المقاومة المؤقتة عند مشابك عنصر التسخين ، ولكن مرة أخرى ، يتم تحرير فقدان الطاقة هذا في شكل حرارة (يتم تسخين المشبك) وفي كبلات الإمداد.

ولكن ماذا عن المشابك ، أن المقطع العرضي للكابل هو نفسه من حيث المعلمات لكل من الغلاية الكهربائية التعريفي الدوامة وعنصر التسخين.

سخان الحث الدوامة

سخان الحث الدوامي (VIN) هو نوع من طباخ التعريفي. يتكون من ملف ودائرة مغناطيسية ومبادل حراري.يشكل التيار المتناوب الذي يتدفق عبر الملف مجالًا مغناطيسيًا متناوبًا. إذا تم وضع مادة موصلة في هذا المجال ، فسوف ترتفع درجة حرارتها. الميزة الرئيسية لـ VIN هي أن درجة حرارة المحرِّض لا تتجاوز 140 درجة مئوية. بالإضافة إلى ذلك ، فإن المجال المغناطيسي المتناوب يبطل تكوين المقياس. على عكس مولد الحرارة الدوامة ، فإن مبدأ تشغيل VHP يتوافق مع قوانين الفيزياء. تقترب كفاءة السخان الحثي الدوامي من 100٪ ، مما يمنحه الحق في استخدامه في أنظمة التدفئة وأنظمة التدفئة السائلة الأخرى.ومع ذلك ، ما الذي يعدنا به بائعو السخانات الحثية الدوامية؟ وهنا تبدأ المعجزات. يعدون بتوفير يصل إلى 50٪ مقارنة بعناصر التسخين التقليدية. أي أن كفاءة عنصر التسخين هي 50٪ ، أو كفاءة VIN هي 200٪. دعنا نحاول معرفة ذلك. لم يكن خادمك المتواضع كسولًا جدًا واتصل بالعديد من الشركات التي تبيع السخانات الحثية الدوامة. السؤال الأهم الذي تم طرحه هو ما الميزة التي سأحصل عليها من خلال دفع الكثير من المال مقابل هذا الجهاز؟ فيما يلي الردود التي تلقيتها:

• لدينا الكثير من المبيعات والجميع سعداء

موثوقية ومتانة رائعة

وفر حتى 50٪ مقارنة بعناصر التسخين

لا ضوضاء

حسنًا ، يمكن للمرء أن يجادل في العبارات الأولى والثانية. بالنسبة للضوضاء - عناصر التسخين لا تصدر ضوضاء أيضًا. وهنا ، مع الاقتصاد - إنه أمر مثير للاهتمام. اتضح (وفقًا للبائعين) أن تكوين المقياس على عنصر التسخين يقلل من كفاءته. وفقًا لذلك ، تعود كفاءة VIN إلى الكفاءة المستمرة مقارنة بعناصر التسخين. لكن اسمحوا لي ، كيف يقلل المقياس من كفاءة عناصر التسخين؟ ضع في اعتبارك قانون الحفاظ على الطاقة. لنفترض أننا جلبنا 1 كيلو واط من الطاقة الكهربائية إلى عنصر التسخين. وفقًا لذلك ، يجب أن نحصل على 1 كيلو واط من الطاقة الحرارية. إذا حصلنا على حرارة أقل ، فيجب إطلاق الطاقة المتبقية في شكل آخر. شيء لا أتذكره أن عناصر التسخين في الماء تتوهج أو تنبعث منها ، على سبيل المثال ، موجات كهرومغناطيسية. لا شك أن المقياس يقلل من انتقال الحرارة لعنصر التسخين ، لكن هذا لا يؤثر على كفاءته بأي شكل من الأشكال. مع انخفاض نقل الحرارة ، ترتفع درجة حرارة عنصر التسخين نفسه ، وبالتالي تزداد مقاومته الكهربائية. مع زيادة المقاومة الكهربائية ، تقل الطاقة التي يستهلكها عنصر التسخين هذا. في الواقع ، التغيير في درجة الحرارة واستهلاك الطاقة صغير جدًا لدرجة أن المستخدم العادي لن يلاحظه حتى. هل ستغلي الغلاية خلال دقيقة أم دقيقة وخمس ثوانٍ - هل هذا مهم؟ في الوقت نفسه ، ستبقى كمية الكهرباء المطلوبة لتسخين الغلاية بالماء دون تغيير. ومع ذلك ، يحاول بائعو VIN قلب الموقف رأسًا على عقب والتحدث عن انخفاض في الكفاءة.

وبالتالي ، يمكن أن يكون VIN بديلاً لعناصر التسخين ، لكنه لن يوفر أي مدخرات. لا توجد معجزات .. أما بالنسبة لـ "الموثوقية الرائعة" ، فبالنسبة للمال الذي يكلفه VIN ، يمكنك شراء عدة غلايات كهربائية وترتيب الحجز. ستكون الموثوقية أعلى عدة مرات.

الأنواع الرئيسية لمراجل التعريفي

قبل أن تشتري غلاية التدفئة الكهربائية التعريفي لمنزلك ، تحتاج إلى اختيار النوع الأنسب.

هناك نوعان معروضان للبيع - غلايات الحث SAV وغلايات دوامة (VIN) ، والتي لها اختلافات مميزة.

مراجل تسخين بالحث SAV

المراجل من هذا النوع لا تتطلب استخدام العاكس. يتم تطبيق جهد التيار الكهربائي البالغ 50 هرتز على الملف (المحرِّض). يتم تسخين اللف الثانوي في شكل نظام من الأنابيب المعدنية للمبادل الحراري بسرعة كبيرة بواسطة تيارات فوكو. يتحرك المبرد المسخن في الدائرة بقوة بمساعدة مضخة الدوران. يتم إنتاج الغلايات لجهد 220 فولت و 380 فولت. تقوم غلاية 2.5 كيلو واط بتسخين غرفة تصل مساحتها إلى 30 مترًا مربعًا ، ويمكنك شراء غلاية تسخين كهربائية التعريفي كاملة مع وحدة تحكم وأتمتة بسعر حوالي 30 ألف روبل.

غلايات الحث VIN (دوامة)

هذه غلايات تحريضية من جيل جديد ؛ يلزم وجود عاكس لتشغيلها - محول تردد للشبكة الكهربائية. أتاح هذا الحل التقني إمكانية جعل الجهاز مضغوطًا وأخف وزنًا من غلايات نوع SAV. يتكون المبادل الحراري من مادة مغناطيسية حديدية ، والدائرة المغناطيسية والملف الثانوي ليس فقط مبادل حراري ، ولكن أيضًا جسم المرجل.

يمكن أن توفر غلاية من نوع VIN بقوة 3 كيلو وات حرارة تصل إلى 40 مترًا مربعًا.

تشتمل المجموعة على وحدة أتمتة ومضخة ومضخة دورانية ، وبالتالي فإن أعلى سعر لمرجل تسخين بالحث الكهربائي يبلغ حوالي 38 ألف روبل.

مبدأ تشغيل العاكس المرجل

تعمل المعدات الكهربائية التقليدية على مبدأ نقل الطاقة مباشرة إلى المبرد من خلال عناصر التسخين. في الوقت نفسه ، إذا كان الجهاز يحتوي على عناصر تسخين في التكوين ، لذلك من الضروري إعداد مكان لتسخين المياه.

كما أن عناصر التسخين شديدة التعرض للتآكل ، لذا يجب حمايتها من العمليات التي لا رجعة فيها.

تعمل معدات العاكس على أساس الحث الكهرومغناطيسي. يحدث توليد التيار نفسه بسبب المجال المغناطيسي المتناوب. لهذا الغرض ، من الضروري تحويل تيار الشبكة المباشر إلى تيار متردد. يتكيف العاكس مع هذه المهمة بشكل مثالي ، والتي يمكن تشغيلها من الشبكة ومن البطاريات.

يوجد نوعان من الدوائر في غلاية العاكس:

1. مغناطيسي ، مما يسمح لك بتوليد مجال مغناطيسي من نوع بديل.
2. المبادل الحراري الذي يساهم في تسخين المبرد.

مع الإمداد المناسب للكهرباء المتناوبة ، يبدأ الملف في تكوين مجال مغناطيسي. هذا يساهم في تسخين السائل في النظام ونقله عبر الأنابيب.

مخطط نظام التدفئة التعريفي

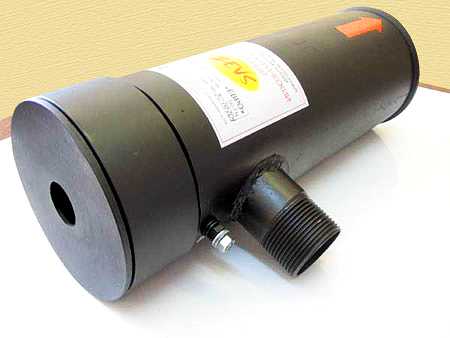

سخانات المياه من نوع VIN

قلب الوحدة عبارة عن ملف ، يتكون من عدد كبير من لفات الأسلاك المعزولة ، ويوضع رأسياً في جسم أسطواني على شكل وعاء. يتم إدخال قضيب معدني داخل الملف. يتم إغلاق الغلاف بإحكام من أعلى وأسفل بأغطية ملحومة ، ويتم إخراج أطراف التوصيل بالشبكة الكهربائية. يدخل المبرد البارد إلى الوعاء من خلال الأنبوب الفرعي السفلي ، والذي يملأ كامل المساحة داخل الوعاء. يذهب الماء المسخن إلى درجة الحرارة المطلوبة إلى نظام التسخين عبر الأنبوب العلوي.

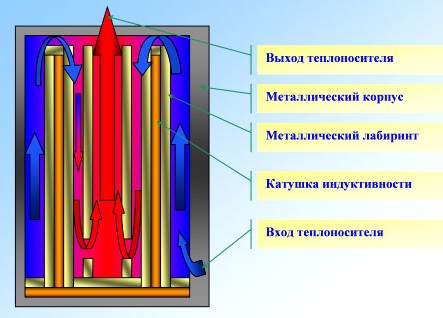

مخطط تسخين حامل الحرارة

نظرًا لتصميمه ، عند توصيله بالشبكة ، يعمل مولد الحرارة باستمرار بكامل طاقته ، نظرًا لأنه من غير المنطقي تزويد تجهيزات التدفئة بأجهزة تنظيم الجهد الإضافية. من الأسهل بكثير استخدام التسخين الدوري واستخدام الإغلاق / التشغيل التلقائي مع مستشعر درجة حرارة الماء. من الضروري فقط ضبط درجة الحرارة المطلوبة على شاشة الوحدة الإلكترونية البعيدة وسوف تقوم بتسخين المبرد إلى درجة الحرارة هذه ، مما يؤدي إلى إيقاف تشغيل عنصر تحريض الماء الساخن عند الوصول إليه. بعد انقضاء الوقت وبرد الماء بضع درجات ، ستعمل الأتمتة على تشغيل التدفئة مرة أخرى ، وستتكرر هذه الدورة باستمرار.

نظرًا لأن لف مولد الحرارة يوفر اتصالًا أحادي الطور بجهد إمداد 220 فولت ، فإن وحدات التسخين من نوع الحث لا يتم إنتاجها بطاقة عالية. والسبب هو أن التيار في الدائرة مرتفع للغاية (أكثر من 50 أمبير) ، وسيتطلب مد كابلات ذات مقطع عرضي كبير ، وهو في حد ذاته مكلف للغاية. لزيادة الطاقة ، يكفي وضع ثلاث منشآت لتسخين المياه في سلسلة وتطبيق اتصال ثلاثي الطور بجهد إمداد يبلغ 380 فولت. قم بتوصيل مرحلة منفصلة بكل جهاز شلال ، تُظهر الصورة مثالًا مشابهًا للتدفئة التعريفي .

التسخين بالمراجل التعريفي

ميزات تصميم سخانات نوع Sibtechnomash باستخدام نفس تأثير الحث الكهرومغناطيسي ، تقوم شركة أخرى بتطوير وتصنيع سخانات المياه ذات التصميم المختلف قليلاً الذي يستحق الاهتمام. الحقيقة هي أن المجال الكهربائي الذي تم إنشاؤه بواسطة ملف متعدد الدورات له شكل مكاني وينتشر منه في جميع الاتجاهات. إذا كان المبرد في وحدات VIN يمر داخل الملف ، فإن جهاز المرجل التعريفي Sibtekhnomash يوفر مبادل حراري حلزوني يقع خارج الملف ، كما هو موضح في الشكل.

يخلق اللف حقلاً كهربائيًا متناوبًا حول نفسه ، وتقوم التيارات الدوامية بتسخين ملفات أنبوب المبادل الحراري الذي يتحرك فيه الماء. يتم تجميع الملفات ذات الملفات في سلسلة من 3 قطع ومرفقة بإطار مشترك. كل واحد منهم متصل بمرحلة منفصلة ، جهد الإمداد 380 فولت. يتميز تصميم Sibtekhnomash بالعديد من المزايا:

• سخانات الحث لها تصميم منفصل قابل للطي ؛
• في منطقة عمل المجال الكهربائي ، هناك مساحة متزايدة لسطح التسخين وكمية أكبر من الماء بسبب الدائرة اللولبية ، مما يزيد من معدل التسخين ؛
• تتوفر أنابيب المبادل الحراري للتنظيف والصيانة.

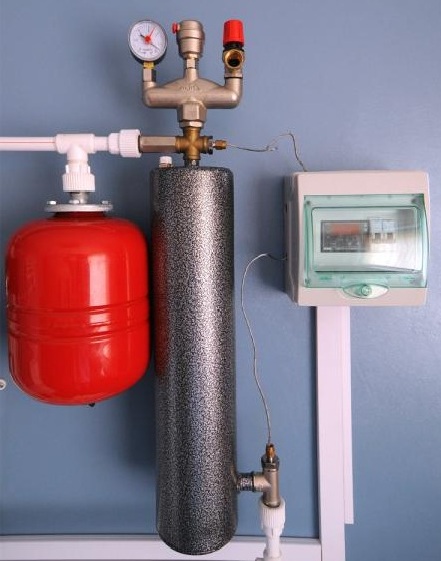

مثال على توصيل غلاية الحث

على الرغم من الاختلافات في تصميم المولد الحراري ، فإن كفاءته تبلغ 98٪ ، كما هو الحال في السخانات من نوع VIN ، يتم الإعلان عن قيمة الكفاءة هذه من قبل الشركة المصنعة نفسها. يتم تحديد متانة الوحدات في كلتا الحالتين من خلال أداء الملفات ، أو بالأحرى عمر خدمة اللف والعزل الكهربائي ، يتم تعيين هذا المؤشر من قبل الشركات المصنعة في غضون 30 عامًا.

الجوانب الإيجابية والسلبية لمرجل العاكس

هناك عدد من المزايا التي تتمتع بها تركيبات العاكس ، بما في ذلك:

• زيادة المعلمات التشغيلية نتيجة لغياب عناصر التسخين ؛
• القصور الذاتي الصغير أثناء التسخين ، وبالتالي ، في وجود مضخة طرد مركزي ، سوف يسخن المبرد بشكل أسرع ؛
• لا يتأثر تشغيل النظام بالتركيب الكيميائي لسائل التبريد ؛
• إمكانية تثبيت الجهاز في أي مكان.

مثل أنظمة التدفئة الأخرى ، فإن غلاية العاكس لها عيوب عديدة:

• تكلفة عالية إلى حد ما لمعدات العاكس مقارنة بالأجهزة المماثلة التي تعمل على عناصر التسخين ؛
• له حجم ووزن مثيران للإعجاب ، وبالتالي يتطلب تقوية القاعدة التي سيتم وضع المرجل عليها ؛
• يحتاج الجهاز إلى نظام تحكم إلكتروني لتعديل الطاقة لاحقًا.

على الرغم من أوجه القصور الطفيفة ، إلا أن غلايات العاكس تحظى بشعبية كبيرة بين المستهلكين ويتزايد الطلب عليها باستمرار.

جهاز المعدات العاكس

أساطير حول المراجل التعريفي

تم إنشاء واحدة من أكثر الأساطير شيوعًا من قبل مندوبي المبيعات الذين يبيعون الغلايات الكهربائية التعريفي. خلاصة القول هي أن هذه الغلايات يفترض أنها أكثر كفاءة بنسبة 20-30 ٪ من التركيبات الكهربائية للتدفئة الأخرى ، وخاصة عناصر التسخين. هذه المعلومات غير صحيحة ، لأن جميع مولدات الحرارة التي تحول الكهرباء إلى حرارة تعمل بكفاءة لا تقل عن 96٪ وفقًا للقانون الفيزيائي للحفاظ على الطاقة. الحقيقة الوحيدة التي لا يمكن إنكارها هي أن عناصر التسخين تسخن المبرد لفترة أطول قليلاً بسبب هيكلها متعدد الطبقات. يقوم ملف التنغستن أولاً بتسخين رمل الكوارتز ، ثم مادة الأنبوب ، ثم الماء. في الوقت نفسه ، لا تضيع الطاقة في أي مكان ، وتبلغ كفاءة وحدة عنصر التسخين 98٪ ، بالإضافة إلى وحدة الدوامة.

مثال على نظام التدفئة

تقول أسطورة أخرى أن المرجل الكهربائي التعريفي لا يحتاج إلى صيانة على الإطلاق ، لأن المجال المغناطيسي المتناوب يمنع الرواسب من الاستقرار على عناصر التسخين.يعتمد هذا السؤال على جودة الماء ويظهر المقياس الموجود في قلب الملف بنفس الطريقة كما في عناصر التسخين ، إذا لم يتم تحلية المبرد. لذلك ، مرة واحدة على الأقل كل عامين ، يجب أن يخضع مولد الحرارة ونظام التدفئة نفسه لعملية التنظيف.

على عكس تأكيدات البائعين ، لا يمكن وضع سخان المياه في أي غرفة. هناك سببان: خطر حدوث صدمة كهربائية ووجود مجال كهرومغناطيسي حول الجهاز. من الأفضل وضعه في غرفة تقنية ذات وصول محدود (غرفة المرجل).

تتمتع تركيبات التدفئة التي تستخدم التيارات الدوامة للتدفئة بالعديد من المزايا ، لا سيما من بينها معدل التسخين والضغط والمتانة. إلى أي مدى تبرر هذه المزايا التكلفة العالية للمنتج - سيتعين على كل صاحب منزل أن يقرر بشكل فردي.

سخان المياه التعريفي

تحتوي سخانات المياه الحثية على غلاف ومحث كهربائي أصلي (محول) بداخلها ، وملفها الثانوي هو الأنبوب المعدني نفسه بالماء ، على شكل ملف قصير الدائرة.

نتيجة لانسياب التيارات الكهربائية الكبيرة فيه ، من الجهد الكهربائي المستحث فيه ، يتم تسخين هذا الأنبوب بشكل مكثف وتسخين الماء الموجود فيه بالحرارة.

باختصار ، كيف يعمل السخان التعريفي؟

هذا محول تدريجي يتم تثبيته في أنبوب

في البداية قررت أنه إذا كانت كلمة "الحث" موجودة في الاسم ، فإن التسخين يحدث مع التيارات عالية التردد مثل الميكروويف ، واتضح أنه لم يكن كذلك.

لا يوجد تردد عالٍ على الإطلاق ، يعمل بقدرة 220/380 فولت بتردد 50 هرتز.

التكنولوجيا في الواقع بسيطة للغاية - هناك ملف عادي في أنبوب محمي - هذا ، كما كان ، الملف الأساسي للمحول ، إذا رسمنا تشابهًا مع محول.

يتم تنفيذ دور الملف الثانوي ، وفي نفس الوقت الدائرة المغناطيسية ، بواسطة أنبوب تسخين معدني!

المميزات والعيوب

المزايا الحقيقية التي تتمتع بها غلايات الحث لتدفئة منزل أو مبنى صناعي هي كما يلي:

1. عالية كما هو الحال مع جميع تركيبات تسخين المياه ، كفاءة العمل والتي هي في حدود 97-98٪.
2. المتانة بسبب عدم وجود أجزاء متحركة وتصميم بسيط.
3. أبعاد صغيرة تسمح لك بوضع معدات التدفئة في أي غرفة بأي حجم.
4. ارتفاع معدل تسخين المبرد وعدم وجود خمول عند إيقاف تشغيله.
5. الراحة أثناء التشغيل ، لا تتطلب الغلاية الكهربائية التعريفي الاهتمام المستمر من صاحب المنزل ، كما أن تكرار صيانتها يعتمد كليًا على جودة المياه المستخدمة في النظام.

يتم تزويد سخانات Vortex بمجموعات تحكم أوتوماتيكية ، مما يجعل من الممكن ربط مولدات الحرارة بأنظمة المناخ الأخرى في المنزل.

سخان مقطعي

هذا الجهاز أيضا له عيوب. السبب الرئيسي هو التكلفة العالية ، خاصة للمولدات الحرارية من نوع Sibtekhnomash. إذا كان من المقبول تمامًا استخدام هذه الوحدات للأغراض الصناعية ، فقد يكون التسخين التعريفي لمنزل خاص باهظ التكلفة بشكل غير معقول.

تجربة الاستخدام العملي للسخانات الدوامة من قبل مالكي المنازل وموظفي الصيانة في شركات الخدمة ليست واسعة جدًا حتى الآن ، ولكن في الوقت الحالي لا توجد شكاوى كبيرة حول المعدات.

ردود الفعل المرجل التعريفي الكهربائي الطاقة البديلة VIN-40 مع ارتفاع درجات الحرارة بشكل جيد ، مع وجود عيوب كبيرة.

قررت بطريقة ما تغيير الغلاية الكهربائية المعتادة. لا بد من تسخين 400 متر مربع نصحني خبراء بأخذ غلاية حثية فهي من المعدات المبتكرة بل وتوفر ميزانيتي كثيرا.إنها تكلف ضعف تكلفة غلاية كهربائية مع عناصر تسخين. حسنًا ، أعتقد أنني سأوفر في الكهرباء عندما تعمل الغلاية في الشتاء. وأثناء البيع ، اقتنع البائعون بعدم وجود عناصر تسخين في الغلاية وكان هناك لا داعي للقلق بشأن استبدال العناصر مثل عناصر التسخين. لدي سؤال حول كيفية تسخين المبرد بدون عنصر تسخين. تحول عنصر التسخين إلى ملف تحريض. وفي حالة احتراق السخان في غلاية كهربائية تقليدية ، يمكنك استبدال السخان أو إيقاف تشغيله وترك باقي السخانات ، فإن استبدال ملف الحث سيكون مشكلة ومكلفة! هناك عدد قليل جدًا من العناصر القابلة للطي في الغلاية المشتراة مما يؤدي إلى صعوبات في استبدال العناصر الفاشلة وصعوبات في التفكيك. لكن في الحقيقة لا يمكن تفكيكها بدون تقطيع ، ومن عيوب الغلاية الأخرى وزنها الضخم. VIN - 40 تزن حوالي 250 كجم ، أوه ، ما مدى صعوبة تعليقها على الحائط ، إذا كان ذلك فقط من خلال مسامير التثبيت في القش. يتم بيع خزانة التحكم مع المرجل ، حيث يتم إخفاء جميع الأجهزة الإلكترونية. مع بلدي عيون ألاحظ وميض الضوء باستمرار عند تشغيل المرجل. ومع ذلك ، فإن الموصلات الكهربائية القوية مع الملوثات العضوية الثابتة والنقرات تجعلني أقفز في كل مرة أتفاجأ فيها. إنها صاخبة جدًا أثناء التشغيل ، مما جعلني أقوم بتثبيتها في غرفة منفصلة. مزايا المرجل VIN-40: 1. يمكن ضبط درجة حرارة العمل بسهولة ، اضغط على الزر ثلاث مرات. يوجد ضبط لاختلاف درجات الحرارة بين تشغيل الغلاية وإيقاف تشغيلها. سهلة التركيب في نظام التدفئة 4. وصلات للتركيب على المرجل مترابطة .5. الأمان - لا توجد أماكن كهربائية مفتوحة الكفاءة 98٪ ، عندما كان لدي غلاية بعناصر تسخين ، كانت قوتها تنخفض باستمرار بسبب الحجم والترسبات على عناصر التسخين ذاتها. ولكن الآن أعتقد أن كل شيء كان قابلاً للإصلاح. مع كل السلبيات ، فإنه يدفئ بشكل ممتاز! لا توفر على الكهرباء!

سخان الحث الدوامة VIN

اتضح أن سخان VIN الغامض بسيط للغاية ويمكن تجميعه بسهولة في المنزل. دعونا نفكر بإيجاز في مبدأ العملية.

يعتمد تشغيل هذه السخانات على تسخين المواد الموصلة بواسطة تيارات فوكو ، والتي تحدث بواسطة مجال مغناطيسي عالي التردد. يتم أخذ الطاقة الحرارية الناتجة بواسطة المبرد (ماء ، زيت ، إلخ) واستخدامها ، على سبيل المثال ، لتسخين الغرفة.

كما ترون ، لا شيء معقد. الآن دعونا نرى كيف تمكنت من تطبيق كل هذا.

من أجل عدم خلق صعوبات غير ضرورية ، قررت استخدام محول لحام عالي التردد جاهز بتيار لحام 15A (كان لدي عينة لديها القدرة على ضبط التيار بسلاسة). يمكنك أن تأخذ ، بالطبع ، وأكثر قوة. كل هذا يتوقف على الطاقة المطلوبة للسخان. منذ أن كنت أجري تجربة للتو ، أخذت العاكس عالي التردد الذي كان متاحًا.

كمواد سيتم تسخينها في مجال عالي التردد ، قررت استخدام قطع من الأسلاك الفولاذية السميكة. لقد تمكنت من الحصول على قضيب سلكي بقطر 7 مم وقم بتقطيعه إلى قطع حوالي 5 سم. إذا فعلت كل شيء لقرون ولأجل نفسك ، فيمكنك الحصول على قصاصات من الفولاذ المقاوم للصدأ ، على الرغم من أن دائرة التسخين ممتلئة دائمًا ، ثم هذا ليس ضروريا. حتى الحديد العادي لن يصدأ.

كقسم من خط الأنابيب حيث سيتم تسخين المياه ، قررت استخدام أنبوب بلاستيكي سميك. يجب اختيار القطر الداخلي أقل بقليل من طول قصاصات الأسلاك الخاصة بنا. نقوم بربط محول على جانب واحد من الأنبوب للاتصال ببقية نظام التدفئة ، ونضع شبكة معدنية في الجزء السفلي (حتى لا تسقط قطع الأسلاك أكثر) ونملأ السلك بالداخل. ثم ، بالطريقة نفسها ، نغلق الطرف الحر للأنبوب بالمحول الثاني. من الضروري سكب الكثير من قصاصات الأسلاك بحيث تشغل كل المساحة الخالية هناك.

الآن دعونا نجعل ملف الحث نفسه: لهذا ، نقوم ببساطة بلف منتصف الأنبوب البلاستيكي الخاص بنا بقصاصات من الأسلاك النحاسية مع سلك مطلي بالمينا النحاسية يتحول (PEV أو ما شابه). بالنسبة إلى العاكس الخاص بي ، ستكون 80-90 لفة من الأسلاك بقطر 1.5 مم كافية.

هذا كل شئ. يبقى فقط تحويل أجهزتنا إلى فاصل في دائرة التسخين ، وملء كل شيء بالماء ، وتوصيل عاكس اللحام باللف وتشغيل المضخة (لضمان الدوران القسري للمياه في النظام). بالطبع ، لا ينصح بشدة بتشغيل العاكس بدون ماء ، لأنه في هذه الحالة يكون أنبوبنا البلاستيكي مضمونًا للذوبان من قطع الأسلاك الساخنة بالداخل.

وهكذا ، في غضون ساعات ، من مواد مرتجلة ، تمكنت من تجميع سخان يعمل بالحث الدوامي. بالمناسبة ، إنها اقتصادية للغاية - إذا كنت تؤمن بما يقولون ، تصل كفاءتها إلى 98-99٪!

لا يمكنك التوقف عند هذا ، ومن أجل زيادة الكفاءة ، قم بتنظيم تبريد العاكس باستخدام نفس المبرد من دائرة التسخين. صحيح ، هذا منطقي فقط إذا كانت دائرة العاكس نفسها موجودة خارج الغرفة الساخنة.

يمكنك أيضًا تنظيم التحكم التلقائي في درجة الحرارة. للقيام بذلك ، تحتاج فقط إلى الحصول على منظم حرارة وتحويله إلى فاصل في خط الطاقة الخاص بالعاكس ، ووضع مستشعر الحرارة في منطقة يتم التحكم فيها.

لقد فعلت كل هذا منذ وقت طويل ، لكني أكتب عنه الآن فقط (بناءً على طلب عاجل من أحد الرفيق) ، لذلك لن يكون هناك تقرير مصور. بصراحة ، قمت فقط بتجميع المدفأة نفسها ، ولم أشغلها في أي مكان ، ولم أحاول تسخين أي شيء بها. لا ، لم يكن لدي مضخة. لقد صببت الماء في الداخل وشغلت الجهاز. تم تسخين الماء بسرعة إلى درجة الغليان. لذا ، كما ترون ، فإن التقنية الموصوفة لصنع VIN تعمل حقًا ولا يوجد شيء معقد فيها.

جهاز ومبدأ تشغيل المرجل التعريفي

يتكون غلاية الحث من العناصر الرئيسية:

• فيلق
• لفائف التعريفي؛
• النواة.

مبدأ تشغيل وحدات الحث بسيط للغاية: بالمرور عبر الملف ، يولد التيار الكهربائي مجالًا كهرومغناطيسيًا قويًا. وفقًا لقانون Joule-Lenz ، وتحت تأثير الموجات الكهرومغناطيسية ، يتم تسخين اللب الأنبوبي بشكل مكثف ، مما يعطي طاقة حرارية إلى المبرد المتداول بداخله.

يتضح أداء هذه الأنظمة من حقيقة أنه منذ الثلاثينيات من القرن الماضي ، تم تطبيق مبدأ التسخين الكهرومغناطيسي بنجاح في أفران صهر المعادن.
