ما هي مكواة اللحام؟

ما هي الأدوات الإضافية التي ستكون مطلوبة عند العمل باستخدام مكواة لحام

عند العمل باستخدام الأداة المعنية ، لن تحتاج فقط إلى المواد الاستهلاكية ، ولكن أيضًا إلى الأدوات المساعدة.

هناك حاجة إلى حامل خاص حتى لا تمسك بمكواة لحام ساخنة في يدك. يمكن شراء الحامل ، لكن تصميمه بدائي للغاية بحيث يمكن صنعه بشكل مستقل. للقيام بذلك ، تحتاج إلى قطعة من اللوح الخشبي ، توضع عليها دعامات من الأسلاك الفولاذية ، منحنية على شكل أبواق.
مبرد أو عرموش - ضروري لشحذ اللدغة. أثناء تشغيل الأداة ، يتعرض الطرف للتشوه ، وبالتالي يجب تسويته. بالإضافة إلى حقيقة أن الملف ينظف الطرف ويحاذيه ، يمكن استخدامه أيضًا لإعداد الأداة للعمل مع مواد مختلفة السماكة.

يعد العمل باستخدام طرف ملوث أمرًا صعبًا للغاية ، لذلك إذا كنت تتعلم للتو ، فاحرص على إعداد أداة اللحام
كماشة أو ملاقط - تلعب هذه الأدوات دورًا مهمًا عند العمل بمكواة اللحام. في الواقع ، عندما يتم تسخين قلب سلك أو جزء منه ، تنتقل الحرارة على السطح بأكمله

سيكون من الصعب الإمساك بالسلك يدويًا بدون عزل ، حيث يمكن أن تحترق. لهذا الغرض ، يتم استخدام الزردية إذا كانت الأسلاك السميكة ملحومة أو ملاقط (مع وجود إلزامي لقاعدة بلاستيكية) عند العمل مع عناصر أشباه الموصلات الصغيرة أو الأسلاك الرفيعة
الإسفنج - يستخدم لتنظيف طرف مكواة اللحام أثناء عملية اللحام من مواد مختلفة - السخام والجزيئات الغريبة وأشياء أخرى. يتم استخدام الإسفنج المصنوع من مواد مختلفة لتنظيف اللدغة - فسكوزي ، سليلوز ، معدن. كيفية استخدام الإسفنج لتنظيف مكاوي اللحام موصوفة بالتفصيل في المادة أدناه.

بعد ربط الأجزاء عن طريق اللحام ، قد تحتاج إلى الكحول إذا تم استخدام التدفقات أو الشريط الكهربائي أو أنابيب الانكماش الحراري لعزل المنطقة وحمايتها من العوامل الخارجية.

جهاز لحام الحديد التعريفي

يتكون أي حديد لحام (نبضي) من محول تنحي وزر ماس كهربائى وطرف مصنوع من سلك نحاسي ، بسمك 1-3 مم. في بعض التصميمات ، يتم إضافة مصدر طاقة وعناصر أخرى إليها.

هذه هي الطريقة التي يبدو بها الرسم التخطيطي لأبسط مكواة لحام بالحث:

وتجدر الإشارة إلى أنه في هذه الدائرة ، يحتوي المحول على ملفين ثانويين: أحدهما يغذي المصباح لإضاءة نقطة اللحام ، والآخر يغذي الطرف. https://www.youtube.com/embed/z-a__qL-Fq4

مكواة اللحام بالنبض والحث ليست نفس الشيء. النبضات تسمى مكاوي اللحام بالحث ، والتي تتضمن محول جهد عالي التردد. جهاز المثال الذي يحتوي على محول تنازلي ليس جهازًا نبضيًا.

ما هي مكواة اللحام وكيف يعمل الجهاز

مكواة اللحام الكهربائية هي نوع من الأدوات الكهربائية التي يتم من خلالها ربط جزأين معًا بواسطة مواد لينة. هذه المادة اللينة عبارة عن لحام يذوب ويصبح سائلاً بسبب التعرض لدرجات حرارة عالية. عندما يتوقف التعرض لدرجات الحرارة المرتفعة ، يتصلب اللحام (وهو ما يحدث على الفور تقريبًا) ، مما يوفر اتصالاً موثوقًا به. الجهاز المعني هو السلاح الرئيسي لمهندسي الإلكترونيات ، والذي يتم من خلاله ليس فقط توصيل الأسلاك وعناصر أشباه الموصلات ، ولكن أيضًا فصلها.

الجهاز خارجيًا له تصميم بسيط ، لكن بداخله يتكون من أجزاء مختلفة ، يجب فهم الغرض منه.ليس من الضروري على الإطلاق معرفة جهاز مكواة اللحام لمعرفة كيفية استخدامها بشكل صحيح ، ولكن هذه المعلومات ستساعد في حالة فشلها. يتكون الجهاز من عدد من العناصر التالية ، والتي لها خصائصها الخاصة:

1. يعتمد على قضيب معدني مصنوع من النحاس الأحمر. هذا القضيب هو الذي يسخن ويذوب اللحام عند توصيل الأجزاء. يستخدم النحاس الأحمر كأساس للقضيب ، حيث أن هذه المادة لديها درجة عالية من التوصيل الحراري (تنقل الحرارة جيدًا). نهاية القضيب لها شكل إسفين ، وهو أمر ضروري للعمل مع عناصر أشباه الموصلات الصغيرة. نهاية القضيب تسمى اللدغة ، كما هو الحال في مفكات البراغي
2. عنصر التسخين عبارة عن أنبوب فولاذي يدخل بداخله قضيب نحاسي أحمر. يتم لف الأنبوب في تركيبة من الميكا أو الألياف الزجاجية ، يتم لف سلك نيتشروم فوقه. عندما يمر التيار عبر السلك ، فإنه يسخن وينقل الحرارة إلى الأنبوب المعدني. نتيجة لذلك ، يسخن القضيب ويدخل في حالة صالحة للعمل. توجد طبقة واقية من الميكا أعلى سلك النيتشروم. إنه يحمي اللولب من التلامس مع الجسم المعدني لمكواة اللحام ، وبالتالي يزيد من سلامة الأجهزة الكهربائية. وتتمثل وظيفتها الوقائية الثانية في الاحتفاظ بالحرارة وعدم نقلها إلى العلبة الفولاذية للجهاز.
3. المقبض - مصنوع من البلاستيك أو الخشب المقاوم للحرارة ، ويسمح للسيد بالعمل بشكل مريح مع الأداة
4. أسلاك وقابس للتوصيل بمقبس. الأسلاك متصلة بأسلاك نيتشروم. للحصول على اتصال آمن ، يتم استخدام مقاطع الألمنيوم ، والتي يتم لحامها لضمان اتصال موثوق. يتم استخدام المشابك عند التقاطع في مكاوي اللحام القوية ، وفي الأجهزة منخفضة الطاقة ، يتم إجراء الوحدة دون تثبيت إضافي ، ولكن مع التطبيق الإلزامي للجندى. تستخدم ألواح الألمنيوم لتوصيل الأسلاك النحاسية بخيوط نيتشروم لزيادة موثوقية الاتصال ، وكذلك لإزالة الحرارة. كلما زادت قوة مكواة اللحام ، زادت قوة الأسلاك النحاسية ، وبالتالي فإن المشابك المصنوعة من الألومنيوم تقوم بتبديد الحرارة. ستكون هذه المعلومات مفيدة إذا تقرر ، عند إصلاح مكواة لحام قوية ، إزالة ألواح الألمنيوم. يتم تحديد سماكة قلب الكبل النحاسي اعتمادًا على قوة الجهاز
5. العلبة الفولاذية هي جزء من الأداة يحتوي على عنصر التسخين. قد يكون هناك (حسب النموذج) برغي ملولب على الجسم ، يتم من خلاله تثبيت القضيب. قد يحتوي تصميم السكن على ثقوب أقرب إلى المقبض ، والغرض منها هو إزالة الحرارة

تظهر كيفية ترتيب مكواة اللحام بالداخل في الصورة أدناه.

من المفيد فهم جهاز مكواة اللحام لكل من يخطط لإصلاحه في حالة حدوث عطل.

عيوب

على الرغم من المزايا المقنعة لمكواة اللحام من كندان ، إلا أن هناك بعض العيوب:

• تكلفة مكاوي اللحام مرتفعة للغاية ، وغالبًا ما يضطر أولئك الذين نادرًا ما يستخدمون هذه الأدوات إلى البحث عن شيء أرخص.
• العلامة التجارية لديها منتجات مزيفة. تحت ستار مكاوي اللحام التركية ، قد يتم إنتاج أجهزة أخرى مشابهة جدًا ، لكنها لن تتعامل مع الشركة الأصلية. سيكون هذا المنتج أقل جودة.

ملامح لحام الحديد كاندان

تم تجهيز العديد من موديلات مكاوي اللحام بشكل قياسي بأدوات إضافية للعمل. كل هذا يتوقف على التنوع المحدد ، حيث قد تختلف المعدات ، ولكن يمكنك غالبًا العثور على حامل ومقص وشريط قياس ومستويات ومجموعة من الفوهات. في معظم الحالات ، تم تجهيز مكاوي اللحام بمفتاح ثنائي الموضع يزيد أو يقلل من قوة الأداة عن طريق توصيل عناصر تسخين إضافية.

يمكن أيضًا أن تُعزى مؤشرات الحرق إلى ميزات العلامة التجارية.إذا تم تشغيل ملف التسخين ، ستضيء الأضواء الحمراء. يحتوي موديل مكواة اللحام Candan CM 06 على تحكم في درجة الحرارة يساعد على تنظيم درجة الحرارة من 50 إلى 320 درجة مئوية. قد تحتوي النماذج الأخرى على قيم ضبط مختلفة. خطوة الضبط حوالي 10 درجات. لراحة العمل ، يتم معالجة مقابض الأداة بالمطاط.

الأدوات الأصلية تحمل شعار الشركة الموجود على العلبة ومكواة اللحام نفسها. على النسخ الصينية ، يُطبع تاريخ الإنتاج على ملصق ، بينما يُنقش على الأصل على اللوحة الجانبية. يتم تثبيت اللوحة في الأصل بمسامير ، بينما في المزيفة يتم تثبيت كل شيء هناك.

عارضات ازياء

تحتوي مجموعة الأدوات على العديد من النماذج الشائعة جدًا ، من بينها ما يلي:

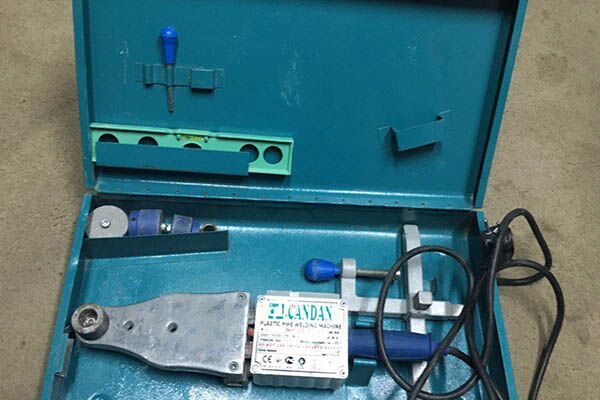

لحام الحديد للمواسير Candan CM-01. هناك مستويان من التحكم في الطاقة. الطاقة القصوى 1500 واط. يأتي مع قاطع مواسير وحامل. التحكم في درجة الحرارة من 50 إلى 350 درجة مئوية. الطقم يأتي مع 4 فوهات.

لحام الحديد للمواسير Candan CM-01

لحام الحديد للأنابيب Candan CM-3.

لحام الحديد للأنابيب Candan CM-3

كاوية لحام للمواسير كاندان CM-06 1500 وات. السخان بطلاء تفلون. وزن مكواة اللحام مع العبوة 5 كجم. الحد الأقصى لحجم الأنبوب 63 مم والحد الأدنى 16 مم. إمكانية ضبط درجة الحرارة من 50 إلى 350 درجة مئوية.

كاندان CM-06 لحام مواسير

كيفية استخدام مكواة لحام كاندان

يختلف مظهر مكواة اللحام الخاصة بالبولي بروبيلين بشكل ملحوظ عن الأداة العادية المألوفة للجميع. هذا لا ينطبق فقط على نماذج هذه العلامة التجارية ، ولكن على النوع ككل. سيكون مبدأ التشغيل أيضًا مختلفًا إلى حد ما ، لذلك تحتاج إلى معرفة التعليمات الخاصة باستخدام مكواة اللحام لأنابيب البولي بروبيلين كاندان.

مبدأ تشغيل هذا الجهاز مشابه جدًا لتلك المستخدمة في المكواة المنزلية. قبل التشغيل مباشرة ، تحتاج هنا إلى تحضير مكواة اللحام للعمل. يتم تثبيت حامل خاص على الأداة ويتم تثبيت فوهة ، والتي تصبح الجزء الرئيسي لأنابيب اللحام. إذا كان عليك العمل بأقطار أنابيب مختلفة ، فأنت بحاجة إلى تثبيت فتحتين بأحجام مناسبة في مكواة اللحام.

بعد الإجراءات التحضيرية ، يمكنك بالفعل البدء في الاتصال بالشبكة. للتدفئة ، تحتاج إلى ضبط درجة حرارة مناسبة ، ثم تشغيل كلا عنصري التسخين. يمكن أن يستمر الإحماء من 10 إلى 30 دقيقة. يجب أن يبلغ المؤشر عن عملية الاحماء. بعد ذلك ، يمكنك بالفعل المتابعة إلى اللحام المباشر.

بعد ذلك ، تحتاج إلى تحضير قطع الأنابيب والوصلات ليتم لحامها. باستخدام مكواة لحام ، تحتاج إلى تسخين الوصلة وقطعة من الأنبوب في نفس الوقت. عندما تصل الأجزاء إلى الحالة المطلوبة وتذوب نهاياتها ، يجب توصيل الأجزاء معًا بسرعة. يجب القيام بكل شيء في المرة الأولى ، وإلا فإن البولي بروبلين المعاد صهره سيفقد خصائصه.

استنتاج

ليس من قبيل الصدفة أن تحتل علامة Candan التجارية مكانة عالية في السوق من أجل لحام الحديد من مادة البولي بروبيلين. هذا مجال مرغوب فيه ، ويهتم في الغالب بالمحترفين. يتم إنشاء هذه الأداة لهؤلاء المتخصصين. بالنسبة لاحتياجات العمل ، فهي ذات تكلفة معقولة جدًا ، على الرغم من أنها قد تبدو باهظة الثمن للاستخدام الخاص. جودة وموثوقية المنتجات تؤتي ثمارها بالكامل.

مبدأ تشغيل مكواة اللحام الكهربائية

عند تشغيل مكواة اللحام في الشبكة الكهربائية ، يمر التيار عبر ملف نيتشروم ويسخنه. يتم نقل الحرارة المنبعثة في هذه العملية إلى قضيب النحاس. يمكن تسخين القضيب إلى درجة حرارة 300 - 350 درجة مئوية. يقوم قضيب النحاس المسخن ("لسعة" لحام الحديد) بصهر اللحام وتسخين الأجزاء المراد لحامها.

تختلف مكاوي اللحام الكهربائية في قوة ونوع عنصر التسخين. من أجل لحام الأجزاء الكبيرة وصقلها بالقصدير ، يلزم استخدام صفائح وأسلاك معدنية ذات مقطع عرضي كبير ، ومكواة لحام ذات "لسعة" سميكة وقوة لا تقل عن 80-100 واط.تستخدم مكاوي اللحام الكهربائية بقوة عنصر تسخين من 40 إلى 80 واط في إلكترونيات الراديو وهي مناسبة تمامًا للإصلاحات الطفيفة للمعدات الكهربائية. تستخدم مكاوي اللحام منخفضة الطاقة (20-40 واط) ذات "اللدغة" الرفيعة في لحام الأجزاء الصغيرة جدًا التي تكون حساسة للجهد الساكن (على سبيل المثال ، المكونات الإلكترونية).

النقر على adsense

اليوم ، أكثر أنواع مكاوي اللحام الكهربائية شيوعًا مع سخان حلزوني - EPSN. يتكون السخان (عنصر التسخين) من أنبوب خزفي أو ميكا ، يتم لف حلزون نيتشروم عليه. مكاوي اللحام هذه هي الأكثر موثوقية ودائمة في التشغيل. إنها رائعة لتلك الحالات التي لا تضطر فيها إلى اللحام كثيرًا.

كما يتم الآن إنتاج مكاوي لحام كهربائية بسخان سيراميك. كما تظهر ممارسة طلبهم ، فهم متقلبون للغاية. يتكون عنصر التسخين من صفيحة خزفية رفيعة وضيقة ، يوجد بداخلها دوامة من سلك نيتشروم رفيع للغاية. عندما يصطدم سائل بمكواة اللحام (أو بالأحرى ، على عنصر تسخين) ، إذا سقط دون جدوى أو تشوه بشدة ، فإن السلك الرقيق للولب ينكسر ولا يمكن حتى إصلاح مكواة اللحام.

إذا كنت تقوم باللحام في كثير من الأحيان بما فيه الكفاية ، فلا غنى عن مكاوي اللحام الكهربائية البسيطة. سوف تحتاج ببساطة إلى الحصول على مجموعة من مكاوي اللحام ذات السعات المختلفة وبواسطة "ستينجر" قابلة للتبديل ، أو شراء محطة لحام كهربائية. تم تجهيز محطة اللحام بجهاز تحكم في درجة حرارة التسخين "اللدغة" ، وصيانة تلقائية لدرجة الحرارة المحددة ، وحامل مناسب لمكواة اللحام ، وحوض استحمام لإسفنجة التنظيف ، وحماية ضد الكهرباء الساكنة وبعض الميزات الإضافية الأخرى.

عند اللحام والعمل باستخدام مكواة لحام كهربائية ، يجب أن تتذكر قواعد تشغيل معدات اللحام واحتياطات السلامة. مع الاستخدام والعناية المناسبين ، ستستمر أي معدات لحام لفترة طويلة ، وسيكون العمل المنجز ذا جودة عالية.

يمكنك مناقشة أسئلتك حول هذا الموضوع في منتدانا.

أنواع مختلفة من مكاوي اللحام لأسباب مختلفة

بالإضافة إلى حقيقة أن مكواة اللحام للأسلاك واللوحات يتم تصنيفها إلى أنواع وفقًا للطاقة والجهد ، فهناك معايير أخرى لفصلها. من الضروري معرفة أنواع مكاوي اللحام ، وعلى أي أسس يتم تقسيمها ، من أجل اختيار الجهاز المناسب اعتمادًا على المهام الموكلة إليه.

وفقًا لميزات التصميم ، تكون مكواة اللحام من الأنواع التالية:

1. القضبان هي أكثر أدوات اللحام شيوعًا. تم وصف أجهزتهم ومبدأ التشغيل في المادة أعلاه. هذا النوع هو الأنسب للحام حول المنزل - عندما تحتاج إلى إصلاح الأجهزة المنزلية أو توصيل سلكين كهربائيين ، مما يلغي انخفاض المقاومة عند التقاطع
2. مسدس - سميت بذلك بسبب التشابه في المظهر مع الأسلحة النارية. يقع جزء العمل من الأداة مباشرة بزاوية 90 درجة من المقبض ، مما يزيد من راحة تنفيذ العمل ذي الصلة. يتم استخدام مكاوي اللحام هذه أثناء أعمال الإصلاح.
3. محطات اللحام - يطلق عليها أيضًا مكاوي اللحام الثابتة. حصلت الأجهزة على هذا الاسم لأنها مزودة بوحدات تحكم يتم من خلالها تنظيم الجهد والطاقة والتيار ودرجة الحرارة.

تسمى أجهزة القضيب أيضًا الأجهزة المنزلية ، حيث وجدت تطبيقها بين الحرفيين في المنزل. ومع ذلك ، لا يتم استخدامها فقط من قبل سادة المنزل ، ولكن أيضًا من قبل المتخصصين. عند إجراء عمليات معالجة لاصقة أكثر تعقيدًا ، يتم استخدام محطات اللحام ، والتي تنقسم إلى ثلاثة أنواع رئيسية:

• الأشعة تحت الحمراء - يتم تنفيذ عملية اللحام باستخدام الأشعة تحت الحمراء.يتراوح الطول الموجي للأشعة تحت الحمراء من 2 إلى 10 ميكرون ، وتتراوح منطقة التسخين من 10 إلى 60 ملم
• الهواء الساخن - يتم ذوبان اللحام عن طريق تعريضه لتيار من الهواء الساخن (على غرار تشغيل مجفف الشعر). تتراوح درجة حرارة الهواء الساخن الخارج من فوهة الأداة من 100 إلى 500 درجة. يتم تركيز تيار من الهواء بواسطة فوهة. يتم إنشاء التدفق من خلال استخدام ضاغط أو توربين. تحتوي طرز التوربينات على محرك كهربائي مدمج داخل الجهاز متصل بالدفاعة. يؤدي دوران المحرك إلى دفع المكره ، مما يساهم في النهاية في إنشاء تدفق الهواء. نماذج الضاغط من مكاوي اللحام تخلق ضغطًا جويًا من خلال ضواغط الحجاب الحاجز الموجودة في هيكل المحطة
• رقمي - هذه مكاوي لحام احترافية حديثة ، مبدأ تشغيلها مطابق لأجهزة القضيب. السمة المميزة لها هي أن المتخصص ، اعتمادًا على لحام الأجزاء ذات الصلة ، يحدد معلمات الجهد والتيار والطاقة المناسبة.

ميزة أخرى مهمة يتم من خلالها تصنيف مكواة اللحام هي مبدأ تسخينها.

كيفية استخدام اسفنجة اللحام

لتنظيف طرف مكواة اللحام ، يتم استخدام إسفنجات خاصة ، كما هو مذكور أعلاه. غالبًا ما يتساءل المبتدئين عن سبب الحاجة إلى هذه العناصر وكيفية استخدامها بشكل صحيح. هناك العديد من القواعد المهمة التي تحتاج إلى معرفتها من أجل استخدام الإسفنج بشكل صحيح لتنظيف لسعة الجهاز.

1. يجب عدم تنظيف الأطراف الخزفية الخاصة بمكواة اللحام بإسفنجات معدنية ، لأن ذلك يؤدي إلى إتلاف الطبقة العليا من السطح.
2. ليس من الضروري على الإطلاق شراء إسفنجة خاصة ، حيث يمكن لقطعة قماش عادية أن تلعب دورها. ومع ذلك ، فإن هذه الطريقة مناسبة للحالات التي تحتاج فيها إلى لحام شيء ما بسرعة. إذا كنت تخطط للقيام بعملية اللحام لفترة طويلة ، فمن الأفضل في مثل هذه الحالات شراء إسفنجة خاصة
3. يجب نقع الإسفنج الفسكوزي في الماء قبل الاستخدام. ومع ذلك ، لا تحتاجين إلى جعل الإسفنجة مبللة جدًا ، حيث يكفي أن تكون رطبة. يتم مسح اللدغة على الإسفنج أثناء العمل. للتنظيف الجاف للطرف ، فإن إسفنج الفسكوز غير مناسب
4. نشارة نحاسية - مصممة للتنظيف الجاف للطرف ، لكن عيب مثل هذا الإسفنج هو أنه مكلف للغاية ، وأحيانًا يكون أكثر تكلفة من مكواة اللحام نفسها (حسب الطراز)
5. الإسفنج المعدني - غير مصمم خصيصًا للعمل مع مكواة اللحام ، لكن هذا لا يمنع استخدامها لتنظيف طرف هذه الأداة. تتمثل ميزة هذا الإسفنج في أنه يكلف 10 مرات أقل من نشارة النحاس ، ولكنه يتواءم مع مهمة التنظيف الجاف للدغة أيضًا.

الآن بعد أن أصبحت تقنية اللحام بمكواة اللحام معروفة ، يمكنك البدء في التدريب. لا يمكنك البدء في إنهاء اللحام إلا بعد التدريب الكافي.

بإيجاز ، تجدر الإشارة إلى أنه يمكن استبدال مكواة اللحام الكهربائية بولاعة تقليدية. إذا كان من الضروري لحام الأسلاك بدون مكواة لحام ، فسيتم ذلك ببساطة شديدة - يتم تسخين النوى بنيران مفتوحة (ولاعة) ، وبعد ذلك يجب وضع اللحام عند تقاطعها ، ويجب أن يستمر التعرض للنار المفتوحة . عندما يذوب اللحام ، سوف يتسبب ذلك في انضمام الموصلات.

يجب التعامل مع عمل الأداة بكل مسؤولية ، وأهم شيء يجب تذكره هو أن مكواة اللحام هي جهاز كهربائي لا يمكن تفكيكه إذا كان متصلاً بالشبكة. كما يُمنع ترك الأداة متصلة بالمقبس لفترة طويلة ، فقد يحدث حريق. ونقطة أخرى مهمة - لا تتحقق من درجة حرارة اللدغة بيدك ، لأنه بهذه الطريقة يمكن أن تصاب بحروق شديدة.

المنشورات ذات الصلة

مبدأ تشغيل المثقاب من نوع المسدس مع وصف الصورة

كيف يعمل مفك البراغي وتصميم الأداة - ما الذي تحتاج إلى معرفته عند الاستخدام

تعلم كيفية استخدام مسدس الغراء بالقضبان

نقوم بإصلاح المطحنة بأيدينا بسرعة وسهولة

كيفية لحام الأسلاك النحاسية بكل أسرار العملية

بالنسبة للكهربائيين ومهندسي الإلكترونيات المبتدئين ، سيكون من المفيد معرفة كيفية إجراء عملية لحام الأسلاك. قبل استخدام مكواة لحام جديدة ، من الضروري إجراء عملية تعليب الحافة. للقيام بذلك ، يتم تسخين اللدغة إلى درجة حرارة التشغيل ، وتغمس في الصنوبري مع السطح بالكامل. بعد ذلك ، تحتاج إلى إذابة اللحام على كامل سطح الطرف ، وبالتالي حمايته من التآكل والتآكل المتسارع. بعد ذلك ، ننتقل إلى الإجراء المباشر لحام الأسلاك.

يمكن تقسيم التكنولوجيا بأكملها إلى ثلاث مراحل رئيسية:

1. تحضير السلك للحام. للقيام بذلك ، يجب تحرير جزء من القلب من العزل. يجب تنظيف اللب من الملوثات ، وإذا لم يكن ذلك ممكنًا ميكانيكيًا ، فعليك اللجوء إلى استخدام الصنوبري أو التدفق. قبل معالجة سطح اللب بالصنوبر أو التدفق ، يمكن صنفرته بورق صنفرة أو مبرد.
2. التعليب - يجب تسخين مكواة اللحام إلى درجة الحرارة المناسبة. إذا تم استخدام الصنوبري ، فأنت بحاجة إلى إحضار الجزء المجرد من السلك وتدفئة القلب. في هذه الحالة ، يتم غمر اللب في الصنوبري المصهور ، وبالتالي تتم عملية التنظيف. بعد ذلك ، تحتاج إلى أخذ اللحام وتسخينه باستخدام مكواة لحام. يتم تطبيق اللحام المذاب على اللب ، وبالتالي يتم تنفيذ عملية التعليب. نتيجة لذلك ، نحصل على سلك نحاسي ، توجد على سطحه طبقة رقيقة من اللحام. يتم تنفيذ هذه العملية من أجل إجراء اتصال موثوق وعالي الجودة من الأسلاك النحاسية. يتم تنفيذ إجراء مماثل مع الطرف الثاني من السلك.
3. اتصال - تحتاج الآن إلى توصيل النوى معًا بالطريقة التي ستبقى بها بعد اللحام. بعد ذلك ، يتم تطبيق اللحام على الأسلاك المتصلة ، ويتم صهره بمكواة اللحام. نتيجة لذلك ، ينتشر اللحام المنصهر ويتصلب ، مما يضمن توصيل الأجزاء.

إذا تم التخطيط لاحقًا لعزل الأسلاك المتصلة بأنبوب الانكماش الحراري ، فيجب وضعها على الكابل أولاً. هذا يكمل عملية لحام الأسلاك بمكواة اللحام بالصنوبري والقصدير. لا يوجد شيء صعب في هذا ، إذا تم تنفيذ جميع الإجراءات وفقًا للتعليمات.

ستكون عملية اللحام مختلفة قليلاً إذا كانت الأسلاك المراد لحامها ملتوية مسبقًا. في هذه الحالة ، لا تحتاج كل نواة من السلك إلى أن يتم تعليبها ، وبعد لفها ، تعامل مع الصنوبري أو التدفق ، وصهر اللحام على السطح الخارجي بالكامل.

إنه ممتع! إذا تم استخدام التدفق بدلاً من الصنوبري ، فستكون تقنية اللحام مختلفة قليلاً. يكمن الاختلاف في حقيقة أن جزءًا من القلب ينغمس في التدفق ، وبعد ذلك يتم تسخينه باستخدام مكواة لحام مع إضافة لحام. الخطوات الأخرى هي نفسها كما هو موضح في التعليمات أعلاه.

والآن أهم شيء عند تعلم كيفية التعامل مع مكواة اللحام هو الممارسة.. يكاد يكون من المستحيل تعلم كيفية لحام الأسلاك أو الدوائر الدقيقة في المرة الأولى ، لأن هذا سيتطلب تدريبًا في البداية. في التدريب تم وضع نجاح إتقان تكنولوجيا أسلاك اللحام وعناصر أشباه الموصلات.

أنواع مكاوي اللحام لأسلاك اللحام بالقوة

يتم تصنيف أنواع الأجهزة قيد الدراسة وفقًا لمعامل مثل الطاقة. من حيث القوة ، يتم إنتاجها في التصنيفات التالية - 12 ، 20 ، 40 ، 60 ، 100 واط وأكثر

هذه المعلمة مهمة في الاعتبار عند اختيار الأداة. ما هي القوة الأفضل لشراء مكواة لحام ، قلة من الناس يعرفون ، في كثير من الأحيان يشتري المبتدئين جهازًا لا يتعامل مع المهام

كلما زادت القوة ، زادت إمكانيات الأداة ، ولكن عند تنفيذ العمل باستخدام عناصر أشباه الموصلات ملحومة باللوحة ، فلن تكون هناك حاجة إلى أجهزة عالية الطاقة هنا.لضمان توصيل الأجزاء عن طريق اللحام ، من الضروري تسخينها مسبقًا. يجب أن تكون درجة حرارة تسخين الأجزاء أعلى من درجة حرارة انصهار اللحام لضمان جودة التوصيل. إذا كانت قوة الجهاز غير كافية لتسخين الأجزاء المراد لحامها ، فسيكون من الصعب للغاية تنفيذ الإجراء.

ومن هنا يأتي ما يلي:

1. تُستخدم الأدوات بقوة 12 و 20 وات حصريًا للعمل مع عناصر أشباه الموصلات - المكثفات والمقاومات والصمامات الثنائية والترانزستورات ، إلخ. سيكون من الصعب جدًا لحام توصيل سلكين كهربائيين كبيرين بهذه الأجهزة.
2. الأجهزة التي تعمل بقوة 40 إلى 100 واط هي الأكثر شيوعًا ، لأنها مناسبة للعمل مع عناصر أشباه الموصلات والأسلاك النحاسية.
3. تم تصميم مكاوي اللحام القوية من 100 وات وما فوق من أجل لحام المبادلات الحرارية لسخانات المياه بالغاز والأجزاء الكبيرة الأخرى

يعتمد حجم القضيب على قوة الأداة ، وله تأثير مباشر على القدرة على العمل بأجزاء صغيرة أو كبيرة. كلما زادت قوة الجهاز ، زادت سرعة تسخين الطرف ، مما يعني أنه يمكن استخدام الأداة في اللحام بعد فترة قصيرة من الوقت بعد توصيله بالمأخذ.

إنه ممتع! كلما زادت قوة الجهاز ، زادت سرعة تسخين الطرف ، لكن معظم مكونات الراديو لا تسمح بدرجات حرارة تتجاوز 70 درجة. من هذا اتضح أنه عند استخدام مكاوي لحام عالية الطاقة ، لا يُسمح بالتأثير على عناصر أشباه الموصلات لأكثر من 3 ثوانٍ.

ميزات لحام كبل نحاسي بالألمنيوم

كما تعلم فإن موصلات الأسلاك والكابلات مصنوعة من النحاس والألمنيوم. تعتبر الموصلات النحاسية هي الأكثر فاعلية ، ولكن غالبًا ما تكون هناك حالات يحتاج فيها سلكان بمواد أساسية مختلفة إلى التوصيل ببعضهما البعض. تجدر الإشارة على الفور إلى نقطة مهمة للغاية مفادها أنه من المستحيل لحام النحاس بالألمنيوم. هذا بسبب خصائصهم الفيزيائية:

• يتمدد النحاس عند تسخينه (عند مرور التيار) بشكل أقل ، وهو ما يرتبط بالموصلية العالية
• يتمدد الألمنيوم عند تسخينه أكثر

مع التمدد والانكماش المستمر لنوى الكابلات ، تتشكل الشقوق الدقيقة عند التقاطع عن طريق اللحام. بمرور الوقت ، تزداد ، وفي هذه المنطقة تزداد المقاومة ويزداد حجم التيار. كلما زاد التيار ، زاد الحمل ، مما يؤدي في النهاية إلى انقطاع الاتصال. هذا هو السبب في أنه من المستحيل لحام الألومنيوم بالنحاس ، حيث يعتبر هذا الاتصال غير موثوق به.

إذا كان من الضروري توصيل موصلين من مواد مختلفة ، فيجب استخدام الطرق التالية:

1. قم بتوصيلهم مع تطور. يجب عزل نقطة الاتصال بعناية. ومع ذلك ، لا تعتبر هذه الطريقة أيضًا موثوقة ، لأن المقاومة ستزداد عند التقاطع.
2. استخدم وصلة الترباس. للقيام بذلك ، يمكنك استخدام الترباس مع الجوز وثلاث غسالات. قم بلف خيوط السلك بين الحلقات الموجودة على عمود المزلاج ، واضغط عليها بالصامولة. ومع ذلك ، تعتبر هذه الطريقة قديمة ، واليوم تستخدم الكتل الطرفية بدلاً من البراغي.

يمكنك دائمًا العثور على طريقة للخروج من أي موقف ، ولكن الشيء الأكثر أهمية هو القيام بذلك بشكل صحيح.

أنواع مكاوي اللحام حسب حجم جهد الإمداد

يتم إنتاج الأدوات المعنية في أنواع مختلفة ، والمعيار الأول الذي تختلف به الأجهزة عن بعضها البعض هو جهد إمدادها. وفقًا لهذه المعلمة ، يتم تصنيف مكاوي اللحام وفقًا لجهد الإمداد التالي - 12 و 24 و 36 و 42 و 220 و 380 فولت. لماذا يتم إنتاج الأجهزة بجهد كهربائي مختلف؟ سؤال صالح تمامًا يمكن الإجابة عليه كالتالي:

1. لضمان سلامة الإنسان.إذا تم تنفيذ العمل بأداة في غرفة رطبة ، فيسمح فقط باستخدام هذه الأجهزة التي تعمل بجهد يصل إلى 36 فولت ، ولكن ليس أكثر. في هذه الحالة ، يجب تأريض جسم الجهاز ، مما يمنع حدوث صدمة كهربائية لأي شخص.
2. نطاق الجهاز. يستخدم الجهاز للحام ليس فقط في المنزل ، ولكن أيضًا في الإنتاج ، حيث يتم استخدامه لتوصيل أجزاء كبيرة مختلفة. لهذه الأغراض ، يتم استخدام أدوات عالية الطاقة تعمل من شبكة 220 فولت. عند القيام بأعمال اللصق على السيارات والشاحنات وكذلك الدراجات النارية ، يتم استخدام الأجهزة التي تعمل بجهد ثابت من 6 و 12 و 24 فولت.
3. الطاقة - كلما زادت قوة الجهاز ، يجب أن تكون معلمة جهد الإمداد أعلى. على سبيل المثال ، مكواة لحام منخفضة الطاقة 12 وات لا معنى لها على الإطلاق لإنتاج جهد 220 فولت. في الواقع ، لهذا سوف تحتاج إلى إجراء عدد كبير من المنعطفات من خيط نيتشروم رفيع للغاية. والنتيجة هي أداة كبيرة ذات قوة قليلة جدًا. يتشابه الوضع مع الأجهزة عالية الطاقة ، والتي يصعب القيام بها إذا كان جهد الإمداد الخاص بها مصممًا لـ 12 أو 24 فولت.

إنه ممتع! يتيح استخدام سلك نيتشروم كعنصر تسخين إمكانية تصنيع مكاوي لحام لا تعمل فقط على التيار المتردد ، ولكن أيضًا على جهد التيار المستمر. يكمن الاختلاف في سمك السلك ، وكذلك في عدد الدورات.

كيفية لحام الدوائر الدقيقة بمكواة لحام

بشكل منفصل ، من الضروري النظر في عملية لحام الدوائر الدقيقة ، والتي توجد اليوم في أجهزة التلفزيون الحديثة وأجهزة الكمبيوتر والهواتف وغيرها من المعدات.

قبل لحام الدوائر الدقيقة ، عليك أن تفهم أنه من المهم هنا ليس فقط لحام العنصر أو فكه ، ولكن أيضًا لفهم الغرض منه.

إذا تم استخدام قضبان اللحام التقليدية لأسلاك اللحام ولوحات الدوائر المطبوعة بعناصر أشباه الموصلات ، فعند العمل مع الدوائر الدقيقة أو أجهزة الهواء الساخن أو ، كما يطلق عليها أيضًا ، يجب استخدام مجففات الشعر. ميزتها الرئيسية هي أن عملية اللحام أو إزالة اللحام تتم بسرعة كبيرة. للعمل مع الدوائر المصغرة ، ستحتاج أيضًا إلى تحضير المواد والأدوات. يتم استخدام LTI flux كعامل مضاد للأكسدة ، ويتم استخدام الملقط كأداة مساعدة.

تكون عملية لحام الرقائق بمجفف الهواء الساخن كما يلي:

• يمكن أن يكون العنصر الملحوم معالجًا دقيقًا أو وحدة تحكم أو عناصر دقيقة - مقاومات أو ثنائيات أو مكثفات. قبل لحامها أو فكها ، من الضروري تدفق أرجل الأجزاء والأماكن على لوحة الدوائر المطبوعة
• إذا كان من الضروري لحام عنصر دقيق مملوء بمواد خاصة من الأعلى ، فقبل اللحام ، يجب إزالتها. لهذا الغرض ، يتم استخدام الأسيتون أو المذيبات الخاصة.
• بعد تنظيف الجزء ، يمكنك البدء في لحامه. للقيام بذلك ، أحضر مكواة لحام ، والتي يجب تسخينها مسبقًا. يضعه على مسافة 2-3 سم من الجزء
• بمساعدة الملقط ، نخرج الجزء ، ونبذل القليل من الجهد. بمجرد ذوبان أرجل الجزء ، سوف تنفصل عن اللوحة
• بطريقة مماثلة ، يتم توصيل الجزء باللوحة

يتم استخدام اللحام ، إذا لزم الأمر ، عند لحام الأجزاء على لوحة جديدة. يجب تطبيق اللحام أولاً ، ثم الانتقال إلى لحام العناصر الدقيقة. يتم عرض عملية مفصلة للعمل مع الدوائر الدقيقة مع مكواة لحام في الفيديو أدناه.
