كيفية زيادة بطارية التدفئة

كيف يتم اضافة الاقسام؟

بعد أن تحدد بشكل تجريبي أن سبب برودة درجة الحرارة في المنزل ليس انسداد المبرد على الإطلاق ، يجب أن تجد متجرًا بالقرب من منزلك (حتى لا تضطر إلى السفر إلى أراض بعيدة وبالتالي تضيع وقتك ) متجر يبيع معدات التدفئة. تحتاج إلى شراء نفس الأقسام التي تم تجهيز الرادياتير بها - الحديد الزهر أو الألمنيوم أو ثنائي المعدن.

لا ينبغي أن يحدث أنك اخترت الأقسام الخاطئة - بسبب هذا الخطأ ، لن تتمكن ببساطة من إضافتها ، أي سيتم التخلص من الأموال التي يتم إنفاقها ، لذا كن حذرًا. يتم تنفيذ إجراء تمديد القسم في نفس تسلسل الإجراءات لجميع أنواع مشعات التدفئة.

لأقسام الإرساء ، تحتاج إلى صامولة توصيل - حلمة

ننتقل مباشرة إلى زيادة عدد الأقسام. تتمثل الخطوة الأولى في فك مسامير Futorka باستخدام مفتاح المبرد من الجانب الذي تخطط لإضافة عنصر أو أكثر إليه. بعد أن تقوم بفك تجعيد Futorka ، يتم وضع الحلمة (الجوز المتصل) على منطقة الإرساء للأقسام. يجب مراعاة الميزة المهمة التالية: الخيوط الموجودة في الأطراف المختلفة للحلمة مختلفة ، ومن أجل تثبيت أقسام جديدة بشكل صحيح ، يجب أن تسترشد بالقواعد التالية:

• يجب توجيه الجزء الأيمن من الحلمة إلى الجانب الذي سيتم فيه الاتصال بالعنصر الجديد ؛
• وفقًا لذلك ، يكون الجزء الأيسر باتجاه أقسام المبرد الموجود بالفعل.

من أجل منع المزيد من تسرب البطارية ، يجب وضع حشيات متقاطعة على الحلمة (يمكن أن تكون مطاطية أو مصابة بجنون العظمة أو هلام)

في الوقت نفسه ، تحتاج إلى ارتدائها بعناية وحذر - سيكون هذا بمثابة ضمان أن الحشية ستكون في مكانها بشكل متساوٍ قدر الإمكان ، دون تشوهات غير مرغوب فيها. بعد ذلك ، تحتاج إلى تشديد الخيط

يجب أيضًا تنفيذ هذا الإجراء دون حركات مفاجئة ، بإيقاع مهل ، وبعناية. إذا كنت ترغب في بناء مبرد تدفئة نوعيًا ، فلا داعي لأي اندفاع.

مطلوب حشية متقاطعة لمنع التسرب

من غير المرغوب فيه للغاية إتلاف الخيط المعدني - ولهذا السبب ، قد لا تظهر أكثر المشاكل غير الضارة ، والتي سيتعين على حلها قضاء وقتك ومواردك المالية.

يجب إعادة وضع الرادياتير المتضخم على الحامل وتجديد الوصلة بأنبوب التدفئة المركزية. للقيام بذلك ، تحتاج إلى تسليح نفسك بمفتاح بقطر وسحب مناسبين ، وهو أمر ضروري لتغليف خيوط الأنابيب عند شد المبرد.

ليس من الصعب إضافة أقسام إلى مشعاع التدفئة ، لذلك لا تحتاج إلى العمل في فريق من مثبتات التدفئة لمدة 10 سنوات. ولكن بدون اتباع نهج جاد ، فإن توافر الأدوات الأولية وإزالة هذه العملية من وقتك الشخصي أمر لا غنى عنه. ومع ذلك ، يمكنك أيضًا اللجوء إلى الخيار الثاني لحل مشكلة التدفئة غير الكافية للمباني - لتصبح عميلًا لشركة تقدم مثل هذه الخدمات ، سيقوم موظفوها بكل شيء بأنفسهم بسرعة وكفاءة.

تركيب مشعات الألمنيوم للتدفئة

يعد تجميع وتعديل نظام التدفئة مسألة مسؤولة ، وأفضل طريقة للتعامل معها من قبل المتخصصين. ولكن إذا كنت ترغب في ذلك ، يمكنك تثبيت مشعات الألومنيوم بيديك.

تحتاج أولاً إلى تجميع الجهاز:

• اربط القوابس والقوابس المتضمنة.
• قم بتجميع وحدات التحكم في درجة الحرارة وإرفاق صمامات الإغلاق عند مدخل ومخرج الجهاز.
• افحص الحلمات وقم بإصلاح صمامات الهواء.

مخطط التجميع والتفكيك للجهاز متصل بالمجموعة.من الأفضل أن يتم التجميع بواسطة متخصص ، فسيكون هناك ضمان بأن جميع الصنابير مثبتة بشكل صحيح. لا يُسمح بتنظيف الألومنيوم بالمواد الكاشطة عند تركيب المحولات أو أقسام المبنى - فقد يبدأ تسرب سائل التبريد.

الانتباه! من الضروري ربط صمامات الهواء بحيث تظهر رؤوس المخرج في نهاية العملية. بعد تحديد موقع تركيب البطارية أسفل النافذة وفقًا للمسافات البادئة المشار إليها ، يتم تثبيت الأقواس على الحائط

للقيام بذلك ، تحتاج إلى حفر ثقوب باستخدام مثقاب وإدخال مسامير بلاستيكية ، وربط الأقواس بها. شد السحابات ، من وقت لآخر ، من الضروري تعليق الرادياتير عليها من أجل الحفاظ على مسافة 5 سم من الحائط

بعد وضع علامة على مكان تركيب البطارية أسفل النافذة وفقًا للمسافات البادئة المشار إليها ، يتم تثبيت الأقواس على الحائط. للقيام بذلك ، تحتاج إلى حفر ثقوب باستخدام مثقاب وإدخال مسامير بلاستيكية ، وربط الأقواس بها. عند شد السحابات ، من الضروري من وقت لآخر تعليق الرادياتير عليها من أجل الحفاظ على مسافة 5 سم من الحائط.

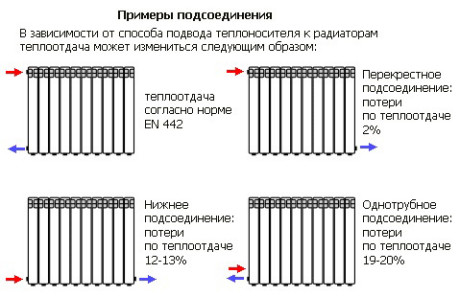

مخططات توصيل البطارية

يمكن توصيل الجهاز بعدة طرق:

قطري. يعتبره الخبراء الأكثر كفاءة في استخدام الطاقة. يتم توصيل أنبوب الإمداد بالأنبوب العلوي ، ويتم توصيل أنبوب المخرج بالأنبوب السفلي ، ولكن على الجانب الآخر من المبرد. مع مثل هذا المخطط ، تعطي البطارية أقصى قدر من الطاقة الحرارية المتلقاة من الماء الساخن إلى الفضاء. عيب هذه الطريقة هو أن الأنابيب التي تعمل في الأعلى لا تتناسب بشكل جيد مع تصميم الغرفة.

الجانب. يتم توصيل الأنبوب الذي يزود المبرد بالتركيب الجانبي (يمينًا أو يسارًا) ، وأنبوب الإرجاع متصل بالأنبوب السفلي المتوازي. إذا تم وضع الأنابيب بترتيب عكسي ، سينخفض ​​نقل الحرارة للجهاز بنسبة 50٪. مثل هذا المخطط لتوصيل مشعات الألمنيوم لا يعمل بشكل فعال إذا كانت الأقسام ذات حجم غير قياسي ، أو يتجاوز عددها 15.

من حيث التصميم ، تفوز مشعات الألمنيوم المثبتة في الأسفل. مع مثل هذا الأسلاك ، الأنابيب غير مرئية ، فهي مخبأة في الأرض أو في الحائط. تتصل البطاريات بالنظام من خلال أنابيب موجودة في أسفل الأجهزة. عادة ما يتم تثبيت المشعات الموصلة من أسفل على أقواس أرضية. يتم توصيل البطارية بالحائط بخطاف واحد فقط للحفاظ على التوازن.

مخططات توصيل مشعات تسخين الألمنيوم

الأهمية! تحتوي بطاريات الألمنيوم على معلمات أنابيب قياسية ، لذلك لا تحتاج إلى شراء أي محولات إضافية من المبرد إلى الأنابيب. كما يأتي الجهاز مزودًا برافعة Mayevsky مصممة لنزيف الهواء

التوصيل والتكليف

قبل تركيب أجهزة الألمنيوم ، يتم غسل النظام المستقل بالماء. لا ينبغي استخدام المحاليل القلوية.

الأهمية! يسهل تجعد الألمنيوم وخدشه بالأدوات ، لذلك من الأفضل تركيب البطارية في عبوات بلاستيكية بالمصنع. بعد التوصيل يمكن إزالة البولي إيثيلين

في محاولة لتوصيل مشعات تسخين الألمنيوم بتكلفة منخفضة ، يستخدم بعض مالكي المنازل الصم ، وأنابيب غير قابلة للفصل ومبرد. لكن تدفئة المنزل في نصف الكرة الشمالي ليس شيئًا يمكن التوفير فيه. سيكون من الحكمة تثبيت "الأمريكيين" - تجميعات ملولبة سريعة التوصيل ، عندما يتم ربط الأنابيب وفصلها باستخدام صامولة نقابية واحدة.

إجراء توصيل المشعات بنظام التدفئة:

• تأكد من عدم وجود ماء في النظام أو أنه مسدود في نقاط التثبيت.
• علق المبرد وقم بتوصيله بخط الأنابيب بمساعدة توتنهام.
• قم بإغلاق جميع الوصلات الملولبة باستخدام أغطية السباكة. يكفي 4-5 لفات في اتجاه الخيط.
• اضغط على النظام.

بطارية ألومنيوم متصلة بنظام التدفئة

يمكنك تثبيت مبرد تسخين من الألمنيوم بنفسك ، ولكن سيكون من الحكمة أن تعهد بالأمر إلى المتخصصين الذين لديهم جميع التصاريح اللازمة لأداء مثل هذا العمل.يمكن أن يؤدي أدنى عدم دقة في التثبيت إلى حدوث تسرب وعدم كفاءة أداء نظام التدفئة.

تقنية لأداء العمل على توصيل أقسام المبرد

مشعات البناء هي مهارة مفيدة لسيد المنزل. بمعرفة كيفية الانضمام إلى الأقسام ، لن يكون من الصعب توفير مناخك المحلي في كل غرفة.

قبل توصيل مشعاعين ، يتم حساب القدرة. الصيغة بسيطة - 1 كيلو واط من الطاقة الحرارية مطلوب لكل 10 م 2. يشار إلى أداء القسم في ورقة البيانات. ستكون هذه البيانات مفيدة للحسابات. بعد أن تحتاج إلى شراء العدد المطلوب من العناصر ، ابحث عن الأدوات وقم بتجميع جهاز التسخين.

أدوات وملحقات للعمل

لتجميع المبرد بيديك ، ستحتاج إلى:

• مفتاح البراغي أو مفتاح الربط ؛
• مفتاح المبرد
• المقابس مع الخيوط اليمنى واليسرى - 1 قطعة ؛
• الحلمات.
• جوانات البارونيت
• جوانات متقاطعة مصنوعة من مادة متينة ومرنة ؛
• أقسام البطارية
• رقم الصنفرة رقم 120.

القفازات الخيطية مفيدة للحماية. البطاريات أكثر ملاءمة للتثبيت معًا ، ولن يضر المساعد.

عملية ترقية البطارية خطوة بخطوة

يتم تنفيذ تجميع المبرد بأيديهم في أي وقت. إذا بدأ موسم التدفئة بالفعل ، يجب إغلاق الشبكة ، ويجب تفريغ المبرد من الدائرة وتفكيك السخان.

كيفية توصيل البطارية:

1. ضع المبرد المفكك على مستوى أفقي. حتى لا تخدش طبقة البطارية والطاولة (الأرضية) ، ضع قطعة قماش. قم بإزالة جميع العناصر الإضافية - الصنابير وأجهزة استشعار درجة الحرارة. لغسل البطارية ، خذها إلى الحمام وافتح القوابس واشطفها بتيار من الماء.

تحقق من سلامة التوصيلات الملولبة ونهايات السخان. إذا كان هناك تراكم للودائع ، فقم بمعالجة المفاصل باستخدام الصنفرة.
ضع البطارية مرة أخرى على سطح أفقي مسطح. يتم اختيار الموقع حتى لضمان إحكام الوصلة. أدنى انحناء للوضع سيؤدي إلى مفصل غير مستو.
بالنسبة للأختام ، يتم اختيار حشيات البارونيت فقط. إنها مادة متينة ومرنة تتحمل الحرارة دون فقدان الجودة.
تحقق من جودة خيط الحلمات

يعتبر القطع السلس والموحد بدون رقائق هو المفتاح لربط قوي.
حرّك الأقسام بإدخال فواصل بينها.
ابدئي بلف الحلمة بحذر. يحتوي الجزء على خيط أيسر من جانب وخيط أيمن من جانب آخر.

هذا يعني أن كلا القسمين ينجذبان أثناء الدوران. إنه أكثر ملاءمة لأداء العمل باستخدام مفتاح المبرد الخاص. قد تأتي الأداة ببطارية ، ولكنها تُباع بشكل منفصل أيضًا.

1. أمسك المقاطع قليلاً ، وتحقق من استواء المفاصل وشدها حتى تضيق. يجب أن يكون عدد لفات الحلمة في كل قسم متساويًا.

من خلال معرفة كيفية زيادة بطارية التدفئة ، من السهل تجميع نظام بمؤشرات الطاقة اللازمة. بعد بناء الأقسام ، يتم فحص الرادياتير بحثًا عن أي تسريبات.

لفحص الأسرة سوف تحتاج:

• قطعة من الأنابيب مع مقطع عرضي 15 مم ؛
• مضخة سيارة مع مقياس ضغط ؛
• حلمة الاطارات.

الآن قم بلحام الحلمة في الأنبوب وأدخلها في المبرد. هذا التصميم ضروري لاختبار ضغط الهواء. قم بتثبيت قابس على أحد مداخل الرادياتير. قم بتوصيل مضخة السيارة بمقياس ضغط بالحلمة. احقن الهواء بضغط 1 بار. إذا انكسر ضيق المفاصل ، ستظهر صافرة الهواء الخارج. من الضروري إيجاد تسرب أو شد الحلمة أو تغيير الحشية. قم بالضغط مرة أخرى. في حالة عدم وجود تسريبات ، قم بتثبيت المبرد في الشبكة.

يتم الضغط بالماء بنفس الترتيب. يتم ضخ المياه الملونة بدلاً من الهواء. اسمح للجهاز بالوقوف لمدة 5 ساعات ، وافحص التسريبات. إذا كان هناك تسريب مفصل ، فسوف يتسرب الماء من خلاله. شد المفاصل ، تحقق مرة أخرى ، قم بتثبيت البطارية في النظام.

يزيد وزن البطارية الممتدة.قبل تركيب المبرد ، من المستحسن تقوية السحابات ، والمسمار في أقواس إضافية. سيؤدي ذلك إلى حماية الجهاز من الانهيار ، لأنه مع وجود سائل تبريد ، ستكون البطارية أثقل. الجهاز مدمج في الشبكة في الموقع المحدد مع مراعاة زيادة طول البطارية.

مخططات الأسلاك

المخطط الأكثر تحملاً للخطأ لتوصيل مشعات التدفئة في منزل خاص بتعبئة وغلاية هو خط لينينغراد أحادي الأنابيب. يتم توصيل أجهزة التدفئة بالتوازي مع الحشوة الموضوعة على طول محيط الغرفة.

أرخص إلى حد ما في التثبيت ، ولكن تشغيلها أكثر صعوبة بشكل ملحوظ ، دائرة تستخدم سلسلة من البطاريات. يكفي القول بأن تعديلهم المستقل مستحيل في هذه الحالة.

متغير لدائرة أحادية الأنبوب بوصلة تسلسلية.

أخيرًا ، يتضمن النظام ثنائي الأنابيب توصيل كل مشعاع كوصلة توصيل بين خيوط الإمداد والعودة. إنه غير مريح لأنه يتطلب التوازن المذكور بالفعل - مما يحد من سالكية السخانات الأقرب إلى المرجل.

ماذا يمكن أن تكون مخططات توصيل مشعات التدفئة بالإمداد؟

• من جانب واحد. يتم توصيل محددات العيون بسدادات الرادياتير العلوية والسفلية على اليمين أو اليسار. إنه مضغوط ، لكنه يجعل تسخين الجهاز غير متساوٍ: ستكون الأقسام الأخيرة دائمًا أكثر برودة من الأولى.
• من أسفل إلى أسفل. في هذه الحالة ، يجب أن تكون البطارية مزودة بفتحة تهوية. تتمثل مزايا الحل في أن المبرد الذي يحتوي على مثل هذا الاتصال لا يتطلب التنظيف ودائمًا ما يسخن على طول الطول.
• قطري. تسخين المقاطع أكثر اتساقًا ؛ ومع ذلك ، فإن الزاوية السفلية للتركيبات العمياء سوف تتراكم تدريجياً.

خيارات الاتصال للسباكة.

مشعات التدفئة ثنائية المعدن

الخصائص المقارنة مع أنواع البطاريات الأخرى

في الصورة - جهاز ضيق طويل القامة.

تحتاج أولاً إلى فهم ماهية مشعات التدفئة وكيف تختلف عن بعضها البعض.

نحن ندرج الأنواع الرئيسية:

• تعد بطاريات الحديد الزهر من أكثر الأنواع شيوعًا الموجودة في معظم شقق الحقبة السوفيتية. إنه نظام من أقسام الحديد الزهر المتصلة بجدران سميكة بدرجة كافية وكتلة كبيرة. يتميز بالقوة العالية والمتانة ، ومع ذلك ، فإنه يتميز بكفاءة منخفضة ونقل الحرارة ، ويمكن أيضًا ملاحظة القصور الذاتي الحراري الكبير ؛
• السجلات الأنبوبية الفولاذية هي عبارة عن نظام من الأنابيب ذات قطر كبير بما فيه الكفاية ، أو أنبوب واحد على شكل انحناء على شكل حرف S (مثال على ذلك هو سكة مناشف ساخنة). عادة ما يتم تثبيت هذا النوع من الأجهزة في غرف كبيرة - قاعات الحفلات الموسيقية ودور السينما والمجمعات الرياضية ومحلات السوبر ماركت. تتميز بقوة عالية وحجم كبير من المبرد ؛
• ألواح التسخين الفولاذية. إنها صفائح فولاذية ملحومة ، توجد بداخلها قنوات لتدوير المبرد. تتميز بمقاومة منخفضة إلى حد ما لمطرقة الماء وقوة منخفضة ، وهي عرضة للتآكل وليست موثوقة للغاية ؛
• مشعات الألمنيوم هي نوع أكثر حداثة من البطاريات ، والتي تتميز بزيادة نقل الحرارة والكفاءة ، وانخفاض حجم المبرد وانخفاض وزن الجهاز. بسبب القصور الذاتي الحراري المنخفض ، فإنها تتناسب بشكل جيد مع التحكم الحراري التلقائي واليدوي. المطالبة بجودة المبرد وحموضته ، ومتوسط ​​القوة وعمر الخدمة ؛
• البطاريات النحاسية - عبارة عن نظام من الأنابيب بزعانف صفائح. تتميز بأعلى كفاءة في نقل الحرارة وكفاءة ، وقوة عالية ومقاومة لمطرقة الماء ، وعدم التآكل وعمر خدمة طويل. العيب الوحيد للوحدات النحاسية هو السعر المرتفع.
• مشعات ثنائية المعدن من الخارج وفي التصميم تشبه الأجهزة المصنوعة من الألومنيوم مع اختلاف أن الجدران الداخلية للقنوات مصنوعة من الفولاذ أو النحاس. وبالتالي ، من الممكن زيادة كفاءة البطارية ونقل الحرارة ، مع الحفاظ على قوتها ومتانتها.

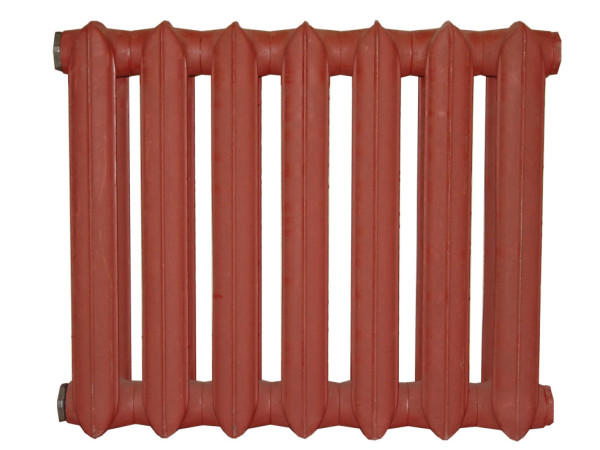

مألوف للعديد من بطاريات الحديد الزهر.

لفهم السمة المميزة الرئيسية لجهاز ثنائي المعدن ، يجب أن تفهم تصميمه بشكل أفضل. تتمثل المهمة الرئيسية لأي بطارية مبردة بالسائل في ضمان أقصى نقل للحرارة من المبرد إلى البيئة ، مع وجود هامش كافٍ من المقاومة الميكانيكية ومقاومة التآكل من أجل التشغيل الفعال على المدى الطويل.

تعتمد درجة انتقال الحرارة بشكل مباشر على التوصيل الحراري للمعدن وسمك الجدار. أكثر المواد توصيلة للحرارة هي الألومنيوم والنحاس ، لذا فإن أكثر الأجهزة كفاءة مصنوعة من معادن غير حديدية.

أكثر المبددات كفاءة مصنوعة من النحاس.

من ناحية أخرى ، يظهر الفولاذ والمعادن الحديدية أعلى قوة. لكنها عرضة للتآكل ولديها موصلية حرارية منخفضة. في الوقت نفسه ، يعتبر الفولاذ أرخص بكثير من النحاس والألمنيوم ، وهي ميزة أيضًا.

يختلف تصميم المبرد ثنائي المعدن في أن الجدران الداخلية للقنوات مصنوعة من الفولاذ المقاوم للتآكل أو النحاس النقي ، والجدران الخارجية والزعانف مصنوعة من الألمنيوم الخفيف والحرارة. أتاح هذا الحل الجمع بين مزايا الفولاذ والمعادن غير الحديدية في جهاز واحد.

السطح الداخلي للقنوات والمجمع مصنوعان من الفولاذ.

الأهمية! تجمع المشعات ثنائية المعدن بين مزايا المنتجات المصنوعة من المعادن الحديدية وغير الحديدية ، لتصبح أكثر أنواع أجهزة التسخين تقدمًا وحداثة

المميزات والعيوب

يتناسب المسخن تمامًا مع التصميم الداخلي الحديث.

ضع في اعتبارك الجوانب الإيجابية والسلبية لاستخدام الركام مع المعادن المركبة في التركيبة. لنبدأ بالمزايا:

اختيار المبرد

يجب أن تبدأ باختيار المبرد ، وسيكون المعيار الرئيسي للاختيار هو ضغط التشغيل الذي تم تصميم المبرد من أجله. بالنسبة لمنزل خاص به نظام تدفئة خاص به ، سيكون المبرد بضغط عمل من 6 إلى 7 أجواء كافيًا ، ولكن إذا كنت بحاجة إلى توصيل المبرد بنظام التدفئة المركزية لمبنى سكني ، فيجب أن يتحمل ضغط 10 أجواء على الأقل.

حاليًا ، يتم تقديم خيارين للمستهلك لمشعات الألومنيوم - قياسي أو أوروبي ومعزز. يمكن أن يعمل الأخير تحت ضغط يصل إلى 12 جوًا. عند الاتصال بنظام التدفئة المركزية ، من الضروري الاختيار من بين المشعات المعززة.

يلعب عدد الأقسام دورًا كبيرًا

بعد ذلك ، عليك تحديد العدد المطلوب من الأقسام. للقيام بذلك ، نحدد كمية الحرارة. ضروري لتدفئة الغرفة وتقسيمها عن طريق نقل الحرارة لقسم واحد من المبرد المحدد.

يمكن أخذ كمية الحرارة المطلوبة للغرفة القياسية تساوي 1 كيلو وات لكل 10 م 2 من مساحة الغرفة. بالنسبة للمباني غير القياسية والحسابات الأكثر دقة ، سنستخدم الجدول النهائي:

طاولة طاقة المبرد

يجب أن نتذكر أن مخطط توصيل البطارية لأكثر من 12 قسمًا يجب أن يكون على الوجهين أو المائل أو السرج. باستخدام مخطط توصيل بطارية أحادي الجانب من عدد كبير من الأقسام ، سيتشكل "جيب" من الماء البارد على جانب الرادياتير المقابل للأنابيب. الأقسام "الإضافية" لن تعمل ببساطة ، فنحن نحصل على ثقل ضار.

باستخدام الحقن القسري ، يمكن تمديد البطارية حتى 24 قسمًا حتى مع تزويد من جانب واحد ، ولكن في هذه الحالة يجب تعزيز الرادياتير.

يجب أن نتذكر أنه من الضروري تزويد المبرد إلى المشعات المقواة تحت ضغط عالٍ فقط من خلال الأنابيب المعدنية. لا يمكن للبلاستيك المعدني أن يتحمل مثل هذا الضغط ، وستكون العواقب أسوأ.

يجب أيضًا أن يؤخذ في الاعتبار أن نقل الحرارة للرادياتير المشار إليه في الوثائق مناسب فقط للتزويد من جانب واحد أو قطري لسائل التبريد إلى المبرد. عند استخدام التغذية السفلية ، لا تتردد في طرح 10-15 بالمائة.

إذا تم تركيب نظام التدفئة في منزل خاص ، فمن الممكن اختيار المخطط العام لتنظيم التدفئة - أنبوب واحد أو أنبوبان.

وضع أجهزة التدفئة

ليس فقط كيفية توصيل مشعات التدفئة ببعضها البعض أمرًا مهمًا للغاية ، ولكن أيضًا موقعها الصحيح فيما يتعلق بهياكل المباني. تقليديا ، يتم تثبيت أجهزة التدفئة على طول جدران المبنى ومحليا تحت النوافذ من أجل تقليل تغلغل تدفقات الهواء البارد في المكان الأكثر ضعفا.

هناك تعليمات واضحة لهذا في SNiP لتركيب المعدات الحرارية:

• يجب ألا تقل الفجوة بين الأرضية وأسفل البطارية عن 120 مم. مع انخفاض المسافة من الجهاز إلى الأرض ، سيكون توزيع تدفق الحرارة غير متساوٍ ؛
• يجب أن تكون المسافة من السطح الخلفي إلى الجدار الذي يتم توصيل المبرد عليه من 30 إلى 50 مم ، وإلا فسيتم إزعاج نقل الحرارة ؛
• يتم الحفاظ على الفجوة من الحافة العلوية للسخان إلى عتبة النافذة في حدود 100-120 مم (ليس أقل). خلاف ذلك ، قد تكون حركة الكتل الحرارية صعبة ، مما يضعف تدفئة الغرفة.

أجهزة تسخين ثنائية المعدن

لفهم كيفية توصيل مشعات ثنائية المعدن ببعضها البعض ، عليك أن تعرف أن جميعها تقريبًا مناسبة لأي نوع من أنواع الاتصال:

• لديهم أربع نقاط اتصال محتملة - نقطتان علويتان واثنتان سفليتان ؛
• مجهزة بمقابس وصنبور Mayevsky ، يمكنك من خلاله نزف الهواء المتجمع في نظام التدفئة ؛

يعتبر الاتصال القطري هو الأكثر فعالية للبطاريات ثنائية المعدن ، خاصة عندما يتعلق الأمر بعدد كبير من الأقسام في الجهاز. على الرغم من أن البطاريات العريضة جدًا المجهزة بعشرة أقسام أو أكثر غير مرغوب فيها.

نصيحة! من الأفضل النظر في مسألة كيفية توصيل مشعات تسخين من 7 إلى 8 أقسام بشكل صحيح بدلاً من جهاز واحد مكون من 14 أو 16 قسمًا. سيكون التثبيت أسهل بكثير وأكثر ملاءمة للصيانة.

سؤال آخر - كيفية توصيل أقسام المبرد ثنائي المعدن يمكن أن ينشأ عند إعادة تجميع أقسام المدفأة في مواقف مختلفة:

المكان الذي تخطط لتركيب السخان فيه مهم أيضًا.

• في عملية إنشاء شبكات تدفئة جديدة ؛
• إذا كان من الضروري استبدال المبرد الفاشل بآخر جديد - ثنائي المعدن ؛
• في حالة انخفاض درجة الحرارة ، يمكنك زيادة البطارية عن طريق توصيل أقسام إضافية.

بطاريات الألمنيوم

مثير للاهتمام! بشكل عام ، تجدر الإشارة إلى أن الاتصال القطري يعد خيارًا ممتازًا لأي نوع من البطاريات. لا تعرف كيفية توصيل مشعات الألومنيوم ببعضها البعض. الاتصال قطريا ، لا يمكنك أن تخطئ!

بالنسبة لشبكات التدفئة المغلقة في المنازل الخاصة ، يُنصح بتركيب بطاريات الألمنيوم ، لأنه من الأسهل ضمان المعالجة المناسبة للمياه قبل ملء النظام. وتكلفتها أقل بكثير من تكلفة الأجهزة ثنائية المعدن.

بالطبع ، مع مرور الوقت ، تتحرك على طول المشعات ، يبرد المبرد.

بالطبع ، سيتعين عليك المحاولة قبل توصيل أقسام المبرد الألومنيوم لإعادة الترتيب.

نصيحة! لا تتسرع في إزالة عبوة المصنع (الفيلم) من السخانات المركبة حتى يتم الانتهاء من أعمال التشطيب في الغرفة. سيحمي ذلك طلاء الرادياتير من التلف والتلوث.

https://youtube.com/watch؟v=y9a35JHa0TM

سير العمل نفسه لا يستغرق الكثير من الوقت ، ولا تحتاج إلى أي مهارة خاصة أو معدات باهظة الثمن ، يمكنك شراء جميع الأدوات اللازمة من أي متجر لاجهزة الكمبيوتر. ولا تنسى أن الاتصال سيخدمك لفترة طويلة وبدون متاعب إلا إذا استخدمت مواد عالية الجودة في عملك واتبعت جميع القواعد الخاصة بتركيب نظام التدفئة.

نحن نتحدث بالضبط عن ما يظهر في هذه الصورة.

ستجد في الفيديو المقدم في هذه المقالة معلومات إضافية حول هذا الموضوع.

أنواع الأنظمة

• نظام أحادي الأنبوب - يتم تركيب خط أنابيب واحد يتم من خلاله توفير مصدر الحرارة وتصريف سائل العادم. من الأفضل استخدامه في الحالات التي يتم فيها تثبيت عدد صغير من البطاريات. يتم ذلك عادةً عند ترتيب تدفئة الشقق ، حيث يمر الناهض في جميع الغرف. مع مثل هذا المخطط ، سيكون كل مبرد تالٍ أبرد من السابق ، لكن عدد الأنابيب التي يتم وضعها في الغرفة يتناقص.
• نظام الأنبوبين هو أفضل طريقة للجهاز ، فهو يجعل من الممكن الحفاظ على درجة حرارة موحدة لسائل التسخين في جميع أنحاء الدائرة. عند تركيب مثل هذه الأنظمة ، يقع خط الإمداد عادةً تحت مستوى عتبة النافذة ، ويكون خط الإرجاع أعلى اللوح الأساسي.

أفضل طريقة لتوصيل مشعات التدفئة في حالة أو أخرى ، سننظر أدناه ، بعد أن نحلل كل طريقة اتصال على حدة.

1. الجانبي - بهذه الطريقة ، يتم توفير العرض والتدفق العكسي من جانب واحد. يعمل جيدًا مع هياكل التدفئة مع ما يصل إلى 15 قسمًا ؛
2. قطري - أفضل استخدام لعناصر التسخين الطويلة. تتصل الاتصالات بالفتحة العلوية على جانب واحد والمخرج المعاكس قطريًا.
3. الخيار السفلي هو الخيار الأقل كفاءة ، فهو يتطلب ضغطًا عاليًا في المبرد بطول هياكل التسخين بالكامل. للحفاظ على نقل الحرارة ، يتم استخدام سخانات مع عدد متزايد من الأقسام. لضمان درجة الحرارة العادية للمنازل الخاصة ، يتم استخدامه فقط في حالة وجود مضخة طاقة كافية في نظام التدفئة.

عمل الاختبار

كقاعدة عامة ، مع كل إصلاح أو فك (تركيب) للمشعات ، يجب اختبارها من حيث جودة العمل المنجز وسلامة النظام. لهذا الغرض ، يتم لف تقاطعات البطارية مع خط الأنابيب بإحكام باستخدام مفتاح ربط ، ويتم فحص النظام بعناية بحثًا عن عيوب ، وبعد ذلك يمكن بدء تشغيل المبرد.

يتم إجراء الفحص الأولي تحت ضغط طفيف لمعرفة ما إذا كان هناك تسرب في مكان ما. إذا تم العثور على عيب ، يتم إيقاف تشغيل المبرد ، ويتم العمل على إزالته.

في المحاولة التالية ، يتم توفير الماء للنظام تحت ضغط عادي ويبقى فيه لبضع ساعات. عندما يمرون ، تحتاج إلى فحص جميع المفاصل بحثًا عن التسريبات.

بدون مهارات خاصة ، في بعض الأحيان يكون من الصعب تفكيك وبناء أقسام جديدة بشكل صحيح في المرة الأولى ، لذلك لا يمكن تجاهل مرحلة التحقق من جودة العمل المنجز. بشكل عام ، إذا كانت لديك كل الأدوات واتبعت تسلسل العمل ، يمكنك حتى توصيل مشععين من الألمنيوم بيديك.

في كثير من الأحيان ، يواجه سكان المنازل والشقق مشكلة واحدة خطيرة للغاية - على الرغم من الإمداد المنتظم لمبرد درجة الحرارة المطلوبة ، إلا أن المنزل يعاني من نقص في التدفئة ، والبقاء فيه يسبب بعض الانزعاج. لحل هذه المشكلة ، سوف تحتاج إلى زيادة مشعاع التدفئة. ما هو هذا النوع من العمل؟ يتمثل جوهر هذا الإجراء في إضافة أقسام إلى المبرد ، مما يؤدي إلى تحقيق درجة حرارة مريحة في المنزل.

تتم إضافة أقسام للرادياتير إذا كنت بحاجة إلى تدفئة غرفة كبيرة

ستحتاج أولاً إلى العثور على مفتاح للرادياتير ، ويجب أن يكون لديك - إذا لم تتمكن من العثور عليه لسبب ما ، فأنت بحاجة إلى استعارته من صديق أو جار ، أو الذهاب إلى المتجر لشراء مفتاح جديد. لذلك ، باستخدام هذا المفتاح ، يجب عليك إزالة المبرد ، وحرمانه من التوصيلات بنظام التدفئة. بعد ذلك ، نأخذه إلى الحمام ونوجه الماء إليه.

بدون مفتاح خاص ، ستكون إضافة الأقسام غير واقعية.

هناك عدد كبير من الحالات التي اشتكى فيها مستأجرو الشقة من درجة حرارة الهواء غير المريحة في المسكن ، وكان الجاني هو انسداد أولي للمبرد ، مما لم يسمح له بالعمل "بكامل طاقته". لكن إذا قمت بإرسال الماء إلى المبرد ، وتمر عبر قنواته دون عوائق وخرج نظيفًا ، دون أن يكون له مظهر غائم ، فلن يكون هناك انسداد في جهاز التسخين. لا يمكن تقديم المساعدة في هذه الحالة إلا عن طريق إضافة أقسام ، لا يوجد فيها ، بشكل عام ، أي شيء معقد وصعب إذا تعاملت مع هذه المهمة بمسؤولية.
