مخطط توزيع دوائر مجموعة الشقق

مخطط توزيع الدوائر الجماعية للشقة في هذا الرسم البياني المرئي بسيط للغاية.

جميع الأسلاك الكهربائية للشقة محمية بواسطة جهاز التيار المتبقي (RCD).

يجمع جهاز التيار المتبقي التفاضلي بين وظائف RCD البسيط وقاطع الدائرة. أي أن RCD-D لا يحمي الأشخاص من تيارات التسرب فحسب ، بل يحمي أيضًا الأسلاك الكهربائية من الأحمال الزائدة وتيارات ماس كهربائى.

وتجدر الإشارة إلى أنه في هذا المخطط ، يعد تثبيت RCD بسيطًا بدلاً من RCD-D خطأً. يجب تثبيت RCD بسيط في مخطط الأسلاك بعد قاطع الدائرة. علاوة على ذلك ، يجب أن يكون تصنيف RCD لتيار التشغيل أكبر من أو يساوي تصنيف قاطع الدائرة. يتم ذلك بحيث يكون قاطع الدائرة ، عند التحميل الزائد ، أول من ينطفئ ، وليس RCD.

دعنا نعود إلى الرسم التخطيطي. تنقسم الشبكة الكهربائية الجماعية للشقة إلى ثلاث مجموعات: إضاءة ومآخذ وغسالة. أسلاك كل مجموعة محمية بقواطع الدائرة أحادية القطب.

الاستنتاجات

تم تقديم مخطط إمداد الطاقة التوضيحي لشقة صغيرة بنظام تأريض TN-C. هذا هو ، في الرسم البياني المقدم ، الصفر يعمل وصفر وقائي يتم دمج الموصلات في موصل واحد طوال طوله.

لا يُظهر الرسم البياني المقاطع العرضية لأسلاك الأسلاك الكهربائية. ولكن يمكن حسابها وفقًا للتصنيفات المحددة لأجهزة الحماية التلقائية. يمكن الاطلاع على جدول البيانات هنا.

elesant.ru

مخططات الأسلاك والمشاريع الكهربائية الأخرى:

مايو 2012

مخطط الأسلاك في الشقة
يونيو 2012
- مشروع كهربائي لمنزل خاص مكون من طابقين رقم 1 (36 ورقة). PDF ، DWG ، Jpeg
- مشروع كهربائي لشقة كبيره رقم 1. عرض وتحميل
أكتوبر 2012
- الرموز الموجودة على المخططات وتعيين المقابس والمفاتيح والمعدات
- مخططات الإضاءة ل 3 طوابق من منزل خاص من ثلاثة طوابق
- مخطط الأسلاك لأرضية منزل خاص
- مخطط الأسلاك لشقة قياسية من غرفتين
- مخطط الأسلاك لشقة من غرفة واحدة
- مخطط الأسلاك لشقة مستديرة
- تخطيط المعدات الكهربائية في داخل شقة كبيرة
- مخطط الإضاءة لأرضية منزل خاص
- مخطط الإضاءة لشقة من 3 غرف مع مطبخ
- مخطط الأسلاك العام لشقة من أربع غرف مع مطبخ
- مخططات الأسلاك الجديدة
- رسم تخطيطي مرئي لإمداد الطاقة للشقة بدون موصل حماية منفصل ، TN-C
نوفمبر 2012
- مخطط لوحة كهربائية للشقة مع مصدر طاقة 380 فولت وموصل واقي
- رسم تخطيطي مرئي من ثلاث مراحل للوحة مفاتيح الإدخال لمنزل خاص
- رسم تخطيطي مرئي للوحة الكهربائية للشقة مع مرحل الجهد
- مخطط مرئي للأسلاك للشقة القياسية
- رسم تخطيطي مرئي لإمداد الطاقة لشقة مع التأريض
- رسم تخطيطي مرئي للوحة التوزيع لمنزل خاص مع عدم وجود أخطاء
- رسم تخطيطي مرئي للوحة مفاتيح الشقة بمصدر طاقة ثلاثي الطور بدون تأريض
- رسم تخطيطي مرئي لمبدأ تشغيل جهاز RCD في نظام TN-S

رسم تخطيطي مرئي لمبدأ تشغيل جهاز RCD في نظام TN-S
رسم تخطيطي مرئي للوحة مفاتيح الشقة بمصدر طاقة ثلاثي الطور بدون تأريض
رسم تخطيطي مرئي للوحة التوزيع لمنزل خاص مع عدم وجود أخطاء
رسم تخطيطي مرئي لإمداد الطاقة للشقة بدون موصل حماية منفصل ، TN-C
رسم تخطيطي مرئي لإمداد الطاقة لشقة مع التأريض
مخطط مرئي للأسلاك للشقة القياسية
رسم تخطيطي مرئي للوحة الكهربائية للشقة مع مرحل الجهد

اختيار الكابلات والآلات

كما فهمت بالفعل ، يجب وضع خط منفصل من الدرع إلى الفرن. على الأرجح ستضعه سراً ، في صندوق ، خرطوم مموج أو ستروب. في هذه الحالة ، يُسمح فقط باستخدام الكابلات النحاسية:

لشبكة أحادية الطور بطاقة المعدات الكهربائية من 5.5 كيلو واط إلى 7.7 كيلو واط مع مقطع عرضي أساسي 6 مم 2 (VVG 3 * 6 أو PVS 3 * 6) ؛
لثلاث مراحل تصل إلى طاقة 16.4 كيلو واط ، يكفي 5 * 2.5 مم 2 (KuVV 5 * 2.5 أو KuGVV 5 * 2.5) ؛

بعد الخروج من العداد ، يجب عليك تثبيت الجهاز. هذا الشرط إلزامي. هناك المزيد من التوصيات - لحماية المعدات وضمان السلامة المناسبة ، قم بتثبيت RCD (جهاز التيار المتبقي). تسمح لك هذه الحزمة بإيقاف تشغيل الطاقة ليس فقط في حالة الحمل الزائد (يتم تشغيل الجهاز) ، ولكن أيضًا في حالة حدوث مشاكل في العزل (يتم تشغيل RCD). RCD ليس أرخص شيء ، لكن الفرن أغلى بما لا يقاس ، لذلك من الأفضل عدم الادخار.

مخططات لتوصيل الموقد بمقياس الكهرباء

حول معلمات هذا الجهاز:

بالنسبة لشبكة أحادية الطور ، نأخذ آلة أوتوماتيكية لـ 32 أمبير ، و RCD لـ 40 أمبير مع تيار إيقاف تفاضلي يبلغ 30 مللي أمبير.
لثلاث مراحل - أوتوماتيكي 16 أ و RCD لـ 25 أ مع تيار فصل تفاضلي يبلغ 30 مللي أمبير.

يتم توصيلها ببعضها البعض بواسطة مقاطع من الأسلاك من نفس القسم (الرسم التخطيطي في الصورة أعلاه): في شبكة 220 فولت 6 مم 2 ، في شبكة 380 فولت 2.5 مم 2.

اتصال الجهاز والتجمع الكونغولي من أجل الديمقراطية

التوصيل بشبكة الغسالة

كقاعدة عامة ، يتم توصيل الغسالة بالشبكة الكهربائية بعد كل الأجهزة الأخرى.

أولاً ، يتم توصيله بالمجاري وإمدادات المياه. للقيام بذلك ، يتم تثبيت نقطة الإنطلاق على مصدر المياه ، وهي مزودة بصنبور وفلتر ، ثم يتم ربط خرطوم بها ، يتم من خلاله سكب ماء الصنبور في الغسالة. الطرف الآخر من الخرطوم مشدود بالماكينة نفسها.

لتوصيل الغسالة بالشبكة الكهربائية ، ستحتاج إلى فتيل ومنفذ منفصل وأداة كهربائي. أولاً ، حدد أي قسم من الأسلاك مناسب لتوصيل الأجهزة المنزلية. عادة ما تكون قوة الغسالات 2000-2500 واط. بمساعدة الجدول 4 أعلاه ، يمكنك بسهولة تحديد القسم الذي يجب أن تحتوي عليه أسلاك الإمداد.

إذا كان منفذ الطاقة الخاص بالغسالة مصنوعًا من كبل ألومنيوم ثنائي النواة ، فيجب وضع كبل نحاسي جديد ثلاثي النواة من خلال أنظمة TN-C-S أو TN-S الجديدة.

في كثير من الأحيان في المنازل ، يتم وضع كبل نحاسي ثلاثي النواة بمقطع عرضي 2.5 مم 2 على مآخذ ، لأنه بالإضافة إلى الغسالة ، يتم تضمين ماكينة حلاقة كهربائية ، ومجفف شعر ، وما إلى ذلك في نفس المقبس.

عند توصيل الغسالة ، من الضروري إجراء التأريض ، حيث يتم شراء مقبس أوروبي بوصلة تأريض. من المستحسن أن يكون لديها تجهيزات من السيراميك.

لا يوصى باستخدام نقطة الإنطلاق أو المحول أو أسلاك التمديد عند توصيل مثل هذا الجهاز المنزلي ، لأنه إذا كان الاتصال ضعيفًا ، فقد يتسبب ذلك في نشوب حريق.

المقبس المصمم للاستخدام في الغرف الرطبة يتمتع بدرجة حماية أعلى من المعتاد ، لذلك إذا كان سيتم تركيب الغسالة في الحمام ، فسيكون هذا المقبس مطلوبًا.

من الأفضل تشغيل المقبس المخصص للغسالة في اللوحة الكهربائية بواسطة مجموعة منفصلة.

عند توصيل هذا الجهاز المنزلي ، يحظر توصيل جسمه بالمياه أو أنابيب التدفئة.

التوصيل بشبكة الثلاجة

في كل منزل ، بما في ذلك البيوت الصيفية ، توجد دائمًا ثلاجة في المطبخ. لكي تعمل لأطول فترة ممكنة ، من الضروري توصيلها بشكل صحيح.

بادئ ذي بدء ، اختاروا المكان الذي ستقف فيه الوحدة ، مع ربط مساحة المطبخ بحجمه.لتثبيت الثلاجة ، يلزم وجود سطح مستوٍ بشكل استثنائي ، فقط في هذه الحالة ستقف رأسيًا تمامًا ، دون السقوط على جانب واحد.

لا ينبغي وضع الثلاجات بالقرب من مصادر الضوء. يجب أن تحفظ في مكان بارد وجاف. في هذه الحالة ، لن ينشأ خطر فشلها فجأة.

تأكد من فحص سلك الوحدة المنزلية بعناية. إذا تم العثور على ضرر طفيف به ، فسيتم التخلص منه بالتأكيد ، وإلا فقد تحترق المعدات.

إذا لم يتم العثور على أي ضرر ، فانتقل إلى توصيل الثلاجة بالشبكة الكهربائية.

أولاً ، يرتبط مستوى الجهد في الثلاجة والشبكة الكهربائية. عادة ما يوجد على ظهر العلبة جدول يشير إلى جهد التشغيل للجهاز. نفس البيانات موجودة في جواز سفر الثلاجة إلى جانب خصائصها الفنية وبطاقة الضمان. في الشبكة الكهربائية المنزلية ، يكون الجهد عادة 220 فولت.

من الضروري أيضًا توفير مستوى أرضي كافٍ للثلاجة. إذا كانت مستويات الجهد لا تتطابق ، فيجب إجراء الاتصال من خلال محول ذاتي منزلي. سوف يساعد على تجنب النتائج السلبية لارتفاع الطاقة في الشبكة الكهربائية ، وهو أمر لا مفر منه.

كقاعدة عامة ، كل نموذج ثلاجة وكل مصنع لديه مخطط توصيل ضاغط خاص به ومخطط اتصال مرحل ، يشار إليه في المستندات المصاحبة للجهاز.

عند تركيب الثلاجة ، انتبه إلى كيفية وضع سلك الطاقة. إذا تم الضغط عليه أو أثناء التشغيل ، يتم فرك غلافه ، ثم بعد ذلك يمكن أن يتسبب ذلك في انكشاف الأسلاك ، ونتيجة لذلك ، حدوث ماس كهربائي أو حريق أو صدمة كهربائية

يجب أن تشير المستندات المصاحبة إلى المدة التي سيستغرقها تجميد أو تبريد المنتجات الموضوعة في الثلاجة. بعد توصيل الجهاز بالشبكة لأول مرة ، يجب ألا تضع الطعام على الفور ، فأنت بحاجة أولاً إلى التأكد من أن الثلاجة تعمل بشكل صحيح.

خيارات التثبيت للتدفئة الأرضية الكهربائية

اعتمادًا على الأرضية المختارة ونوع "الأرضية الدافئة" الكهربائية ، هناك عدة خيارات لتركيبها:

تصاعد في طبقة ذراع التسوية ، وبعد ذلك يتم وضع غطاء الأرضية عليها ؛
إذا كان من المخطط وضع بلاط السيراميك على الأرض ، فسيتم وضع "الأرضية الدافئة" على ذراع التسوية ، ثم فوقها - البلاط ؛

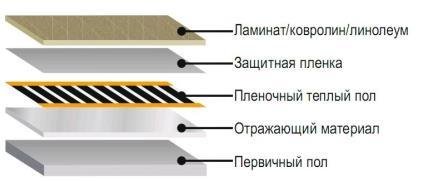

يتم وضع "فيلم دافئ" مباشرة تحت غطاء الأرضية (أرضية خشبية ، مشمع ، صفائح ، سجادة).

ميزات أول خيارين للوضع هي أن طبقة العزل المائي تنتشر في البداية ، ثم العزل. يتم سكب طبقة من ذراع التسوية في الأعلى. إذا كانت الشقة المجهزة بتدفئة أرضية غير موجودة في الطابق الأرضي ، ولكن الغرفة الموجودة في الطابق السفلي معزولة ؛ ثم يمكنك التوفير في العزل المائي والعزل وذراع التسوية ووضع "الأرضية الدافئة" مباشرة تحت البلاط. ومع ذلك ، على أي حال ، يجب عليك أولاً دراسة التعليمات بدقة.

عند وضع فيلم "أرضية دافئة" ، لا يلزم صب ذراع التسوية الإضافي. أولاً ، سطح الأرض بالكامل مغطى بالعزل ، ومن الأفضل استخدام رغوة البولي إيثيلين بسطح رقائق. ثم يتم تثبيت العناصر الكهربائية ، ثم طبقة عازلة للماء إذا لزم الأمر.
