افعل ذلك بنفسك تركيب وتوصيل سكة مناشف ساخنة

إجابات الخبراء

الكسندر زاخارينكوف:

لا ينبغي أن يكون الصمام 2 ، ويجب أن يكون الصمام 3 على خط العودة ، ولا توجد صمامات فحص. مجفف المناشف - جهاز تسخين! في هذه الحالة ، تستهلك الحرارة من مصدر الماء الساخن الذي يدخل شقتك ، ويتم محاسبتك كالمعتاد. يتطلب النظام ضبطًا ثابتًا ، لأن أي تلاعب باستخدام سكة المنشفة المسخنة يغير معلمات الفروع. الحل هو كما يلي - أولاً وقبل كل شيء ، تأكد من وضع جميع البنائين / التركيب / المصممين / السباكين في الموقد / الموقد ، وحرقهم جميعًا تمامًا حتى لا يتبقى منهم أي شيء ، وتخلص من الرماد. ثانياً ، ضع رافع رجوع DHW لقضبان المناشف الساخنة ، قم بإزالة الصمام 2. وتحتاج أيضًا إلى التحقق بشكل مستقل مما إذا كانت الصمامات الموجودة على خط الإرجاع مفتوحة. بينما المنزل جديد ، يمكن عمل كل شيء

أناتولي بوندار:

بالطبع ، كما هو الحال دائمًا ، يكون الجزر أحلى مع الجيران (مزيد من الضغط)))). الضغط هو نفسه ، ولكن من المحتمل أن تكون الجيوب الهوائية في سكك المنشفة المُدفأة قد تراكمت. لا يستغرق الخروج يومًا واحدًا. تدفق الماء الساخن معطل ، لا يوجد دوران طبيعي ، يجب أن تكون الصنابير رقم 2 مفتوحة.

إعادة:

لا تضع صمام على الناهض. في الطابق السفلي ، من الضروري فتح الصمامات الموجودة على الإمداد والعودة وترك الهواء يخرج في أعلى نقطة. تقع على عاتق المملكة المتحدة مسؤولية استعادة الدورة الدموية التي تدفعها مقابل الصيانة والإصلاحات

Elektriker (DIXI! I):

لم يفتحوا خط العودة ، ربما يكون الصمام سيئًا هناك في القبو

شارب في شوكة الشوكة:

لماذا وضعوا رافعة على الناهض؟ .. هذه مخالفة فأنت لست الوحيد المعلق عليها ..)

أليكسي:

نظام رائع ، خاصة الصمام رقم 2. بالإضافة إلى ذلك ، من المحتمل أنه تم صنعه من الصمامات الكروية ، وليس بالصمامات. كل من لديه خيط كان لديه صنبور تركي وسد الناهض بمقدار الثلث - كان المدخل بأكمله يبحث عن الحرارة والساخنة ماء. وهو ليس في المنزل

ميخائيل بودفولوتسكي:

الصمام رقم 2 زائد عن الحاجة. تم حظره أو كسره. يخلق مقاومة على جهاز رفع المياه DHW. من المحتمل أن يكون لديك عدة رافعات DHW للمنزل بأكمله. حسنًا ، يتم ضبط جميع الرافعات في وقت واحد من قبل المطور بحيث لا يختلف فقدان الضغط في الرافعات بنسبة + -10٪. عند تثبيت الصمام ، قمت بتغيير المكونات الهيدروليكية في الناهض (زيادة). لا يمر الدوران الآن من خلال الناهض الخاص بك ، ولكنه يمر من خلال الناهضين المجاورين بشكل أفضل ، ولكن الأسوأ من خلال الخاص بك. الآن أعد تكوين القبو باستخدام منظمات الضغط أو الغسالات ، لا أعرف ما هو هناك ..

إيفان جورشنيف:

إذا تم حظره ، فلن يكون هناك تداول للماء الساخن ، وعادة ما يتم وضع الملف على خط عودة الماء الساخن. وفقًا لهذا المخطط ، في حالتك ، سيكون لدى الجيران ماء ساخن ، لكنه سيبرد وفي كل مرة تقوم فيها بتشغيل الماء الساخن ، سيكون عليك تصريف المياه حتى يصل الماء الساخن الطازج إلى الصنبور والملفات في سيكون الناهض بأكمله باردًا ، لكن لا يوجد فرق في إغلاق صنبور واحد أو كليهما

目的 是 什么 利益？:

الماء لا يخرج. ليس لديك الحق في المنع - سيتوقف الجيران عن العمل

يوريتس:

أضف 2 صمامات إليه وتدفق أمامي يتجاوز الأنبوب ، مثل البطاريات مع التحكم في درجة الحرارة

غالينا نيكيتينا:

لا تقم بإيقاف تشغيله: سيكون رطبًا في الحمام ، وسيتلاشى العفن على الجدران.

أندري ريكوف:

إذا قمت بإغلاقه للتو ، فسوف ينفد الماء من الجيران من الأعلى. من الضروري إجراء التفاف ، والسماح للماء بالفعل من خلاله

الجد Au:

انشر صورة ودعنا نقول. ربما لا

فلاديمير فلاديميروفيتش:

اسأل السباك أنك وضعت الأنابيب. كل شيء فردي هنا ، ولكن بشكل عام ، أوقف تشغيل كل شيء ، حتى لا تخطئ

فلاديمير بيتروف:

إذا لم يكن لديك ممر جانبي لسكة مناشف ساخنة ، فلا يمكنك سدها ، وإلا فإنك ستحرم جميع الشقق الأخرى من الماء الساخن. لذا لا يهم ، فقط أغلق نقرة واحدة ، يمكنك نقرتين وهذا كل شيء. ولا يمكنك تصريف الماء منه وإلا صدأ

ناتا كلاي:

أزل سكة المنشفة المسخنة وقم بتركيب واحدة كهربائية. سيتم حل المشكلة مرة واحدة وإلى الأبد. لا يمكن تشغيل هذا إلا عند الضرورة وضبط درجة حرارة التسخين. لكن هذا ليس هو الحال بالنسبة لجميع النماذج. هناك ميزة واضحة ، يمكنك تثبيتها في أي مكان لا تدخل فيه المياه بالطبع.التنسيق والتكوين والمواد واللون - أيضًا للاختيار من بينها. قام جيراننا بتركيب مثل هذه البطارية ، والماء يتسرب باستمرار على رؤوسنا.

إيجور ميخائيلوف:

وعندما كنت أقوم بالإصلاحات ، قمت بتركيب سكة مناشف كهربائية. الآن لا توجد مشاكل ، عندما أريد ، ثم أقوم بتشغيله. من سكة المناشف القديمة في الحمام ، كان هناك انسداد في الصيف عندما تم تشغيل الماء الساخن.

أفضل الإجابات

* فوكس * لا * أخت *:

إذا كان لديك من الماء الساخن ، يجب أن يكون دائمًا ساخنًا ، ولكن في بعض المنازل ، لسبب ما ، تكون سكة المنشفة المسخنة من نظام التدفئة ، ثم ستكون باردة عند إيقاف التدفئة.

ماريا:

نعم. يبقى دائما ساخنا.

كيف أريد حتى أعيش:

نحن دائمًا نشعر بالدفء والحرارة في الشتاء ، لكني لا أعرف كيف أفعل ذلك

ايلينا:

لا ، بالطبع ، إنها نفس البطارية - فقط في الحمام)

يوري فرولوف:

نعم ، لا يتم تسخينها من التسخين ، ولكن من الماء الساخن. هذا هو الحال في منزلنا ، على أي حال.

أليكسي كوليكوف:

يتم توصيل مجففات المناشف ، كقاعدة عامة ، بمصعد إمداد الماء الساخن. نادرا جدا - للتدفئة.

مارينا ساخاروفا:

تعرف على ما يسخن. إذا كان من الماء الساخن ، فيجب أن يكون (إذا كان يأتي من الصنبور ساخنًا). إذا كان من التدفئة أو من الكهرباء ، فلا ينبغي.

أركادي:

ربما هو على ماء الصنبور الساخن.

فابول:

إنه في الواقع عودة للماء الساخن ، يمكنك التحقق منه في الطابق العلوي.

تشوفيستوفا ماريا:

يجب ، عندما لا يكون لدينا ماء ساخن ، يكون المجفف باردًا ، وإلا فهو دائمًا ساخن

مصاصة:

ساخن ، إجابة صحيحة ، يعتمد على الماء الساخن ، وليس التدفئة.

هيلينا إيسكرا:

يتم تشغيل سكة المنشفة المُدفأة بالماء الساخن ، وليس بالتسخين

سيرجي إيفانوف:

إذا كانت تعمل بالماء الساخن ، إذن نعم ، ولكن إذا كانت من التدفئة (كقاعدة عامة) ، فلا.

إيغور شكورني:

في 90٪ ، المنشفة معلقة على مصدر الماء الساخن وغير متصلة بالتدفئة !!!

لودفيج:

قرأت الآن أنني أكتب منشفة من الماء (صاعد ساخن) إذا كان هناك دوران ، فهي ساخنة دائمًا ، ولكن إذا كانت من التدفئة ، فهي ساخنة فقط عندما تغمرها المياه.

تكريم صانع القصاصات:

لدينا رافع منفصل عن التدفئة المركزية. لا تسخن في حالة عدم وجود ضغط في المشعات. إذا قمت بتوصيل الماء الساخن ، فأنت بحاجة إلى تفريغ الماء البارد في مكان ما بحيث تكون المنشفة ساخنة. غالبًا ما يتم ذلك من قبل سكان الطوابق العليا ...

ألبرت بيلكوف:

نعم ، في مبنى تعاوني من الطوب مكون من تسعة طوابق مع غرفة مرجل خاصة به - لذلك ...

القاعدة القديمة:

ربما منشفة كهربائية؟

فلاديمير سوكولوف:

يجب أن تكون ساخنة دائمًا! يذهب التكرار بغض النظر عن التسخين! أصيب والداي بنزلة برد في الصباح ، لذا من رسالتي (أنا عامل لحام لدي 12 لترًا من الخبرة) حصلوا على REO ، لقد فعلوا ذلك ، على الرغم من رفضهم في البداية ، كما ينبغي! لقد كنت تبحث لفترة طويلة (حسنًا ، مثل) استبدلت صنبور الإرجاع ، والآن أصبح الناهض الوحيد في المنزل ساخنًا!

ناتاليا فيكتوروفنا:

وأخذت درجة الحرارة ... نفسك... ربما الحرارة ، مواطن الخلل ، يبدو .... ARVI يمشي الآن ، ربما يكون قد مرض

اكتشف أولاً سبب تشغيل المنشفة

قليلا من تاريخ الأنواع القديمة من قضبان المناشف الساخنة

منذ عشرين عامًا ، كانت سكة المنشفة المسخنة "من المطور" عبارة عن أنبوب صاعد مترابط ، منحني على شكل الحرفين P أو M.

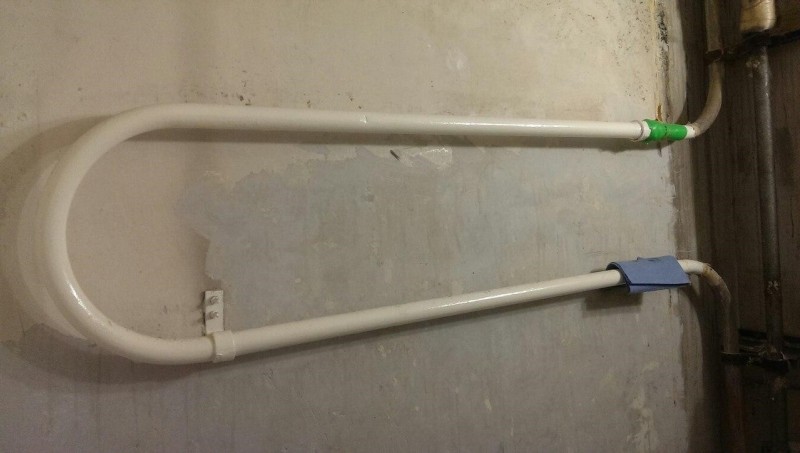

سكة مناشف ساخنة على شكل U و M كجزء من الناهض

جهاز تدفئة المناشف الجديد الذي هو جزء من الرافع (صحيح)

على الرغم من المظهر القبيح ، إلا أن هذا النوع كان له مزايا لا يمكن إنكارها: كان الجو حارًا باستمرار ، ولم يقدم أي مقاومة هيدروليكية ملحوظة ، ولم يسمح للسكان بتعطيل تشغيل جهاز رفع الماء الساخن.

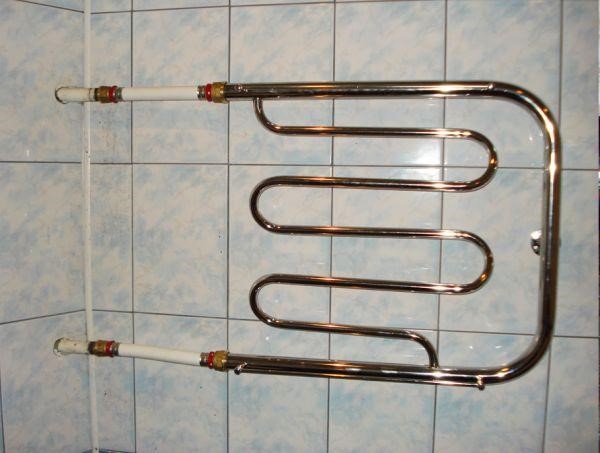

ومع ذلك ، مع مرور الوقت ، قام المستأجرون في المساكن القديمة بتغيير سكة المناشف القديمة والقبيحة إلى أخرى جديدة ولامعة.

كان التثبيت ناجحًا إذا كان قطر سكة المنشفة المسخنة يتوافق مع قطر الناهض ، وتم التوصيل دون تضييق وإغلاق الصمامات (الحنفيات).

في حالة حدوث سيناريو غير ناجح كانت النتيجة كالتالي:

جهاز تدفئة المناشف الجديد الذي هو جزء من الرافع (غير صحيح)

سيلاحظ القراء اليقظون ظهور أربعة تضيقات إضافية من التركيبات المطبقة في الناهض.

القسم الداخلي لتركيب الأنابيب المعدنية البوليمر

لكن هذه ليست أسوأ حالة أيضًا. يحدث ذلك أحيانًا:

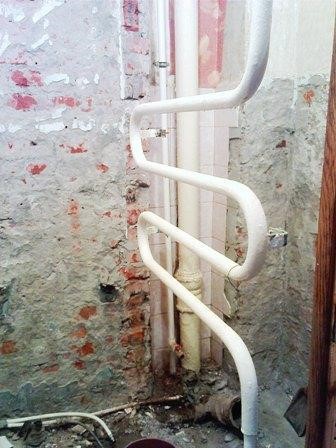

سكة تعليق منشفة جديدة مُدفأة وهي جزء من الناهض (ممنوع منعا باتا)

بالإضافة إلى التضييق المذكور أعلاه ، تمت إضافة صمامات الإغلاق. عندما يتم حظر أي منها في الناهض ، يتوقف الدوران تمامًا ، وينخفض ​​الضغط في الشقق التالية في اتجاه الإمداد ، ويبرد الناهض بسرعة إذا لم يكن هناك مدخل للمياه ، ويجب تصريف الماء البارد لفترة طويلة عند فتح الخلاطات. ليست الصورة الأكثر متعة ، والتي تعد أيضًا بمواجهة مع الجيران!

من المهم أن تتذكر: إن تركيب صمامات الإغلاق والتحكم في الناهضين ممنوع منعا باتا!

صنابير من الناهض والتجاوز لقضبان المناشف الساخنة

بمرور الوقت ، بدأ المطورون في استخدام تقنيات أكثر حداثة ، وبدلاً من حلقة التعويض ، بدأوا في إنشاء منفذين من الناهض لتوصيل سكة مناشف ساخنة باختيار السكان أنفسهم.

في هذه الحالة ، يوجد دائمًا تجاوز بين الصنابير - قسم إغلاق الأنبوب بقطر يساوي قطر الناهض أو أقل بمقدار خطوة واحدة.

يحل الالتفاف في سكة المنشفة الساخنة العديد من المشكلات:

• 1. الحفاظ على سرعة الدورة العادية في جميع أنحاء مصاعد الماء الساخن. يضمن الدوران القسري في الناهض إمداد الماء الساخن بالتساوي (وفقًا للمعايير - 60 درجة مئوية على الأقل) لأي شقة ، في أي طابق ، بغض النظر عن المسافة من بداية الإمداد إلى الناهض ، والوقت من اليوم و وجود أو عدم وجود مآخذ للمياه في شقق السكان.
• 2. يمر جزء فقط من إجمالي تدفق الناقل الحراري (الماء) عبر قضيب منشفة مسخن. يمر الجزء الآخر ، مع الاحتفاظ بمزيد من الحرارة للحمامات التالية ، لأن واحدًا أو عشرين من سكك المناشف يمكن أن تعمل من رافع واحد.
• 3. من الممكن إغلاق سكة المنشفة المسخنة بالكامل أو تعديل درجة حرارتها من قبل السكان دون عواقب سلبية على الشقق الأخرى. تتطلب القدرة على ضبط درجة الحرارة تركيب صمام تحكم إضافي على أحد المخارج ، حيث يستحيل تنظيم أي شيء باستخدام صمام كروي.

ولكن حتى هنا توجد مشكلة: ارتفاع الصنابير من الأرض ، والمسافة بينها ، وقطر ونوع الممر الجانبي ليست معيارية بأي شكل من الأشكال. هذا يؤدي إلى مشاكل كبيرة عند توصيل سكك مناشف ساخنة ، والتي سيتم مناقشتها أدناه.

ثلاثة إصدارات أساسية للتجاوز مع الصنابير:

1. غير متحيز وغير مقيد الالتفافية. المنافذ ملحومة مباشرة إلى أنبوب الناهض. بين الفروع ، تظل هندسة الناهض (هذا هو قطر الأنبوب واتجاهه) دون تغيير. يمكنك غالبًا سماع "أوه ، لكن ليس لدي تجاوز!" - ولكن في الواقع ، هنا التجاوز هو مجرد جزء من الناهض.

مجرى جانبي غير مقيد وغير مقيّد (رافع مجلفن)

مجازة جانبية غير مقيدة وغير مقيدة (رافع من الفولاذ المقاوم للصدأ)

2. غير منحازة الالتفافية الضيقة. بين الانحناءات ، يتم تقليل قطر الناهض بحجم أنبوب واحد (على سبيل المثال ، بالنسبة للرافعة 1 بوصة ، يتم إجراء تجاوز 3/4 بوصة) ، يظل الناهض نفسه مستقيماً. ربما يكون الخيار الأكثر شيوعًا ، والذي ، للأسف ، يجلب الكثير من المشاكل في ظل ظروف معينة.

ممر جانبي ضيق غير قابل للإزاحة (رافع مجلفن)

3. إزاحة الممر الضيق أو المفتوح. بين الصنابير ، يتم تحويل قسم الناهض نحو قضيب المنشفة المسخن ، ويمكن أيضًا تضييق القسم النازح بمقدار قطر واحد. أيضا إشكالية في كثير من الحالات.

تجاوز فتح الأوفست (الناهض المجلفن)

وإليك المعاملات التقريبية لتدفق الماء إلى سكة المنشفة المسخنة لتكوينات الالتفافية المختلفة. تذكر أنها صالحة فقط عند اختيار نظام اتصال يعمل بشكل فريد من الخيارات المعروضة أدناه.

• تجاوز الإزاحة: 0.33-0.4.
• الإزاحة وفي نفس الوقت ضاقت بقطر واحد تجاوز خطوة: 0.48-0.52.
• مجازة ضيقة غير منحازة: 0.4.

أي أن الإزاحة الالتفافية من حيث الكفاءة تكاد تكون مكافئة لتضييقها.

مخطط 3

(الوصلات الجانبية والقطرية بتجاوز مخفض و / أو إزاحة)

تعتقد الغالبية العظمى من السباكين أنه يجب أن يكون هناك تضييق بين الصنابير على قضيب منشفة مُدفأ - وإلا فلن ينجح شيء. أولاً ، ليس هذا هو الحال (انظر المخططات أعلاه) ، وثانيًا ، في حالة انخفاض إمدادات المياه في الناهض ، سيمنع التضييق سكة المنشفة المسخنة من العمل.

اتصال جانبي للسلم ، يعمل على مزيج من الدوران القسري والطبيعي ، مع تضييق الالتفافية

اتصال جانبي للسلم ، يعمل على مزيج من الدوران القسري والطبيعي ، مع إزاحة الالتفافية

الوصلة الجانبية لسكة المنشفة المسخنة على شكل U / M ، تعمل على مزيج من الدوران القسري والطبيعي ، مع إزاحة الالتفافية

اتصال جانبي لقضيب المنشفة المسخن على شكل U / M ، يعمل على مزيج من الدوران القسري والطبيعي ، مع تضييق المجرى الجانبي

اتصال قطري للسلم ، يعمل على مزيج من الدوران القسري والطبيعي ، مع تضييق الالتفافية

اتصال سلم قطري ، يعمل على مزيج من الدوران القسري والطبيعي ، مع إزاحة الالتفافية

لا تتمتع الخيارات القطرية لتوصيل سكة مناشف ساخنة بأي مزايا مقارنة بالخيارات الجانبية.

لاحظ أن اتجاه العرض في الناهض يُشار إليه الآن بشكل لا لبس فيه من خلال القمة. مع الخلاصة السفلية ، لا ينصح باستخدام هذه الخيارات بشكل قاطع! فوائد النظام:

فوائد النظام:

• يعمل بشكل رائع مع أعلى العلف في الناهض.
• لا يشترط إخراج الهواء من الجهاز بعد إطفاء الماء.
• تصل مسافة جهاز تدفئة المنشفة من الناهض إلى 8-10 أمتار.

مساوئ النظام:

التشغيل المستقر مضمون للتغذية العلوية فقط.

شروط عمل المخطط:

• أعلى بدقة في الناهض! بشكل عام ، يجب أن تفكر في اتجاه التوريد غير معروف دائمًا (على الرغم من تصريحات السباكين المحليين) واستخدام أي من المخططات العامة التي لا تعتمد على العرض.
• يجب أن يكون المخرج السفلي للرافعة أسفل أو على قدم المساواة مع الجزء السفلي من الجهاز ، ويجب أن يكون المخرج العلوي للناهض أعلى أو على قدم المساواة مع الجزء العلوي من قضيب منشفة مُسخن.

توصيل مدفأة المنشفة الكهربائية

يتم توصيل الإصدار الكهربائي للجهاز بكل بساطة. في بعض الأحيان يكفي حرفياً إدخال القابس في المقبس. ولكن فقط في حالة وجود مقبس محمي عالي الجودة ، ويشير تصميم الجهاز وقوته المنخفضة إلى مثل هذا الاتصال ، والذي تم تحديده بالضرورة في التعليمات.

إذا كانت التعليمات المرفقة بالجهاز تنص على توصيل سكة مناشف كهربائية بكابل صلب منفصل بالمرحل الواقي على الدرع ، مع تركيب جهاز تمكين ، فيجب القيام بذلك. من المفهوم هنا أن الجهاز يعمل بشكل دائم ، ويزيد من الطاقة.

لا يُسمح بالاتصالات غير الموثوق بها في الدائرة - بمرور الوقت سوف تسخن وتشتعل. يتم استخدام الكبل بالجودة المناسبة وقسم النوى ، وفقًا للقواعد.

كيفية التثبيت والتأمين

يتم تثبيت سكة المنشفة الساخنة على مسافة معينة من الحائط ، بحيث يكون من المناسب تعليق المناشف عليها. يتم تعليق الجهاز على الحائط على حوامل ، والتي يتم توفيرها عادةً.

النماذج المصممة للأنابيب المخفية ليست نادرة. مع مسافة دقيقة ثابتة للخيوط الخارجة من الحائط.

بعد ذلك ، تحتوي مجموعة الأدوات بالضرورة على غريب الأطوار هيدروليكيًا ، بمساعدة عدم الدقة الهندسية التي يتم تسويتها. تمت إضافة وصلة تركيب ملولبة أخرى.

تكون المتغيرات من "الثعبان البسيط" ممكنة عند الحاجة إلى أقواس عالمية - من المشعات ، بينما يتم تثبيت 4 منها على الأقل. - تحت المنعطف العلوي للأنبوب وتحت الأنبوب السفلي ، بحيث يكون الهيكل موثوقًا ولا يتأرجح إذا كانت أنابيب الإمداد ناعمة.

في حالة التركيب على وصلة فولاذية ، عادة ما يتم تركيب كابسة أمان واحدة على الجانب الآخر من الوصلة.

قد يختلف الارتفاع من الأرضية ، ولكن كقاعدة عامة ، يتم تثبيت سكة المنشفة المسخنة في الجزء الأوسط من الجدار ، ويبلغ الارتفاع من الانحناء السفلي للأنبوب إلى الأرض حوالي 100 سم.

تسلسل التثبيت

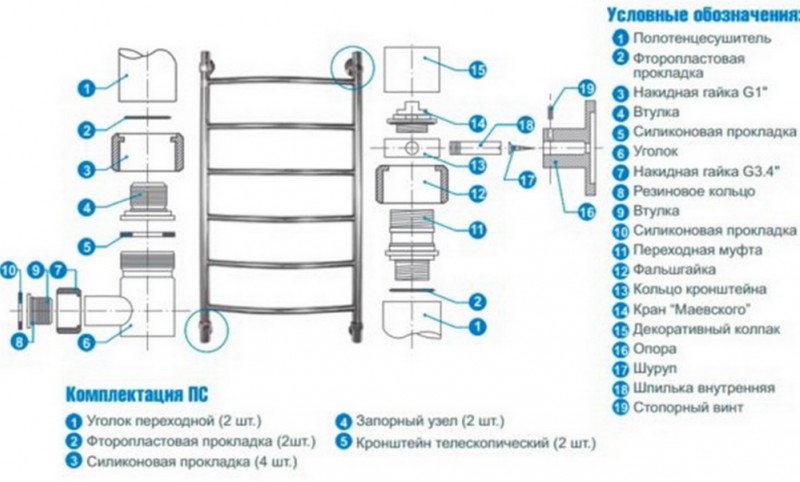

تمت دراسة تعليمات التثبيت ، ويتم تنفيذ جميع الإجراءات المحددة للطراز المحدد لسكة المنشفة المسخنة.

يجري إعداد نقاط التوصيل - إحضار الأنابيب وتركيب صمامات الإغلاق عليها ثم تزويدها (كقاعدة عامة) بالنساء الأمريكيات للتثبيت السريع/ تفكيك الجهاز. يجب أن تتوافق المسافة بين المداخل مع طراز الجهاز.

يتم تحديد موضع الأقواس ونقاط التثبيت ، ويتم حفر ثقوب للمسامير ذات القطر المناسب باستخدام ثقب.

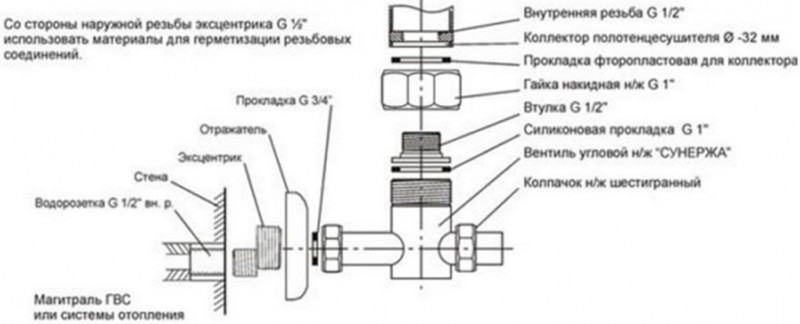

محولات الزاوية ، غريب الأطوار (إذا تم تجهيزها) ، يتم ثمل الأمريكيين على منافذ سكة المنشفة الساخنة.

كخيار للطرازات الفردية ، يتم أولاً ربط المحولات بقطر أنبوب أصغر يتوافق مع الأسلاك ، على سبيل المثال ، 1/2 بوصة ، مما يقلل من تكلفة الهيكل بأكمله.

أثناء التثبيت ، يتم استخدام الختم - يتم ربط الكتان والشحوم الخاصة والوصلات الملولبة على التركيبات المعدنية فقط على الكتان (خيط السباكة) باستخدام المفاتيح.

يتم تعليق سكة المنشفة الساخنة على الأقواس ، والأمريكيون (غريبو الأطوار) متصلون. النظام مليء بسائل التبريد.
