غلاية حرق الأخشاب

أنواع أنظمة تسخين المياه

اليوم ، ما يصل إلى 90 في المائة من "المناطق الساخنة" للمنازل الخاصة "تنتمي" إلى أنظمة تسخين المياه. يستخدم باقي الإقليم موقد وكهرباء وتدفئة بالهواء.

أنظمة تسخين المياه

• المشعاع؛
• نظام "الأرضية الدافئة" ؛
• تدفئة اللوح.

تعتبر مشعات تسخين المياه عنصرًا مألوفًا في المناطق الداخلية لمعظم المنازل والشقق. يسكن "عائلتهم": الصلب والحديد الزهر والمشعات ثنائية المعدن والألمنيوم.

المبرد الصلب في نظام التدفئة

ميزة هذه الأجهزة هي بكل فخر نقل الحرارة الممتاز ، والعيب هو زيادة "طلب" مثل هذه المشعات إلى جودة ونوع المبرد.

يمكن تسخين مياه الرادياتير في منزل خاص في مرآب أو في منزل ريفي "على الكتف" بواسطة شخص يتكيف إلى حد ما مع العمل الفني ويرغب في تعلم شيء جديد.

للحصول على معلومات حول أنواع مشعات تسخين المياه التي يجب اختيارها لمنزل خاص ، اقرأ المقال: "أي مشعات التدفئة أفضل؟".

نظام المياه "أرضية دافئة"

يمكن اعتبار أرضية الماء إضافة إلى نظام التدفئة بالرادياتير أو كبديل لها.

تكمن مزايا هذا النظام في منطقة نقل الحرارة الكبيرة - في الواقع ، يمكن تسمية الأرضية بأكملها بشكل مشروط بمبرد كبير ، والذي يسخن أيضًا الهواء في الغرفة بشكل صحيح: المنطقة الدافئة في الأسفل ، والجزء العلوي أكثر برودة.

موقع مناطق درجة الحرارة في الغرفة عند استخدام الأرضية "الدافئة"

يتيح لك ذلك تقليل درجة حرارة تشغيل المبرد ، والتي يجب ألا تتجاوز 55 درجة مئوية في أرضية الماء الدافئ ، وضبط ناتج الحرارة لكل متر مربع ضمن الحدود المطلوبة عن طريق تغيير خطوة وضع أنبوب التسخين. تتمثل المضايقات الرئيسية لمثل هذه الأرضية في الشاقة النسبية للتركيب (إنشاء ذراع تسوية خرساني ، و "تعشيش" أنبوب في أرضية خشبية) واستحالة إنشاء مثل هذا النظام بإصلاح كامل - من الضروري إما رفع الأرضية (بتعبير أدق ، مستواها) أو تعميقها. وماذا لو تم تركيب إطارات الأبواب والأبواب بالفعل ، وهناك بلاطة أرضية خرسانية أسفل أو.

والآن أنظمة التدفئة ... القاعدة!

ما هو وماذا يؤكل؟ نظام التسخين "الغريب" هو تقاطع بين نظام تدفئة الرادياتير والتدفئة الأرضية ، أو مشابه لكليهما.

أنظمة تسخين الحواف

يتم تثبيت معدات التدفئة على طول محيط الغرفة على مستوى القاعدة ، مما يسمح لك بتسخين الجدران والأرضية بالتساوي ، وبالتالي الهواء في الغرفة.

المزايا - يسمح لك عدم وجود مشعات ضخمة في الداخل ومجموعة ألوان أنظمة الحواف باختيارها لأي نمط من منزلك.

نظام تدفئة القاعدة في داخل المنزل

بعد النظر في المزايا التي لا يمكن إنكارها وعيوبها الواضحة لأنظمة التدفئة المختلفة ، عليك أن تقرر نوع نظام تسخين المياه في منزلك. كما ذكرنا أعلاه ، مع استكمال العمل على المداخل والأرضيات ، قد لا يكون من العملي عمل أرضية دافئة ، ولكن تركيب مشعات أو استخدام أنظمة تدفئة اللوح الأساسي يمكن أن يكون سهلًا ومريحًا. البناء على قدم وساق - فكر أيضًا في أرضيات المياه الدافئة.

الإنتاج السليم لتسخين الأخشاب

تتميز أنظمة تسخين الوقود الخشبي الحديثة باختلافات كبيرة عن المخططات المستخدمة سابقًا.

يعتمد اختيار جهاز التدفئة على توفر مساحة للتثبيت ومساحة المبنى

عند اختيار نظام تسخين الخشب ، يجب الانتباه إلى العوامل التالية:

1. الطاقة الحرارية للجهاز. يعتمد على مساحة المنزل ودرجة عزله الحراري والمنطقة المناخية التي يقع فيها.
2. الحاجة إلى تخصيص مساحة لغلاية أو فرن.يجب تركيب جهاز التدفئة بالوقود الخشبي في غرفة مخصصة لهذا الغرض ، والتي يجب أن تفي بمتطلبات معينة. على وجه الخصوص ، لديها تهوية مستقرة.
3. توافر مساحة تخزين للوقود. يجب عدم تخزين الخشب في غرفة يوجد بها موقد أو غلاية. يجب تخزينها بشكل منفصل.

لتحديد الجهاز الأنسب للتدفئة بالخشب ، يجب أن تأخذ في الاعتبار معلمات المبنى وقدراتك المالية. كما تبين الممارسة ، فإن الخيار الأكثر شيوعًا وفعالية هو استخدام غلاية مزدوجة الدائرة مع دائرة مائية في منزل خاص.

لن يسمح فقط بتدفئة المبنى بجودة عالية ، ولكن أيضًا بالحصول على الماء الساخن دائمًا في متناول اليد. ولكن من أجل اتخاذ القرار النهائي لصالح جهاز أو آخر للتدفئة بالخشب ، يجب أن تفكر في كل منها بمزيد من التفصيل.

تأكد من قراءة: أنواع أنظمة التدفئة في منزل خشبي.

المميزات والعيوب

هناك العديد من المزايا للتدفئة بالخشب. الشيء الرئيسي هو تكلفتها المنخفضة. إنه أقل من سعر الغاز أو الكهرباء. علاوة على ذلك ، يمكن استخدام نفايات الأعمال الخشبية لهذا النوع من التدفئة. علاوة على ذلك ، لا يتم بأي حال من الأحوال تحويل جميع المستوطنات في بلدنا إلى غاز. هذا ينطبق بشكل خاص على القرى في المناطق الريفية. يعتبر التسخين باستخدام جذوع الأشجار أمرًا رائعًا أيضًا للمنازل الريفية الصيفية.

من العوامل المهمة عند اختيار التدفئة بالخشب هو الملاءمة البيئية لهذا الوقود والراحة التي يتيح لك الشعور بها. هذا ليس فقط الدفء ، ولكنه أيضًا متعة بصرية من مشهد حرق الأخشاب في المدفأة أو في الموقد المجهز بشاشة شفافة بانورامية ، والتي عادة ما تكون مدمجة في باب تحميل الوقود.

التسخين بالخشب له أيضًا عيوب. الأول هو الافتقار إلى الأتمتة. بعد كل شيء ، يجب تحميل الوقود في الفرن أو المرجل أو الموقد بيديك ، وهذا يستغرق الكثير من الوقت والجهد. في هذا ، يكون التسخين باستخدام جذوع الأشجار أدنى بكثير من أنظمة التدفئة بالغاز والكهرباء. بعد كل شيء ، يمكن إجراؤها عمليا دون تدخل بشري.

مقدما ، سوف تحتاج إلى الاهتمام بتوافر مخزون من الحطب. يمكنك شرائها أو صنعها بنفسك. بالإضافة إلى ذلك ، إذا كانت مساحة المنزل كبيرة ، فسيتعين عليك استخدام مشعات إضافية ، لأنه من غير المحتمل أن يكون من الممكن تحقيق تدفئة جيدة بمدفأة أو موقد فقط. خاصة في فصل الشتاء. من الأفضل استخدام غلاية مع دائرة مائية.

على الرغم من أن الحطب ميسور التكلفة للجميع ، إلا أنك ستحتاج إلى إنفاق الأموال على تركيب موقد أو غلاية أو مدفأة. ولا يمكن تسمية هذه "المتعة" بأنها رخيصة. سيكون عليك أيضًا تركيب جميع المعدات الإضافية المطلوبة لتدفئة منزلك بجودة عالية.

موقد حرق الأخشاب مع دائرة مائية

في الآونة الأخيرة ، أصبح هذا النوع من التدفئة شائعًا بشكل متزايد في منزل ريفي. سيوفر استخدامه بشكل كبير استخدام الماء الساخن ، وكذلك إذا قررت تثبيت المرجل في المنزل بيديك. سيكون قادرًا على استبدال الغاز الخاص بك لفترة طويلة.

من السهل جدًا إنشاء نظام تسخين المياه في المنزل بأيديكم للجميع تمامًا

لا يهم. سواء كان لديك منزل خاص ضخم أو كوخ صغير ، فإن نظام تسخين المياه سوف يناسبك بالتأكيد

بعد كل شيء ، من السهل جدًا العثور على مواد لها ، ولن يكون من الصعب أيضًا معرفة الدائرة وتركيب جميع المعدات اللازمة.

إذا كنت تفعل كل شيء بشكل صحيح ، فقم بإجراء التجميع بجودة عالية ، ووفقًا لجميع الحسابات ، ستعمل غلايات المياه بكفاءة أكبر بكثير من غلايات الغاز. أيضًا ، بمساعدتها ، سيتم توزيع الهواء الدافئ في جميع أنحاء الغرفة بالتساوي.

تدفئة المنزل بالكهرباء

مخطط الجهاز للتدفئة الكهربائية للمنزل.

يمكن تنفيذ التدفئة في المنزل باستخدام الطاقة الكهربائية بعدة خيارات ، بحيث يمكن لأي شخص أن يختار ما يناسبه. وبفضل الأسعار المرنة ، يمكن للجميع الآن تحمل هذه المتعة.

من المهم أن يكون لدى المستهلكين الذين يفضلون هذا النظام مجموعة واسعة من المعدات ومنشآت التدفئة.

السخانات الكهربائية من الأنواع التالية:

• المواقد.
• نظام "الأرضية الدافئة" ؛
• سخانات.
• سخانات المروحة
• تدفئة بالأشعة تحت الحمراء.

غالبًا ما تستخدم سخانات المروحة والمدافئ كتدفئة مؤقتة أو إضافية للمسكن. ويستخدم نظام "الأرضية الدافئة" كمصدر يمكنك من خلاله الحصول على الحرارة باستمرار. علاوة على ذلك ، يتم تثبيت هذا النظام ليس فقط في قاعدة الأرضية ، ولكن أيضًا في جدران الألواح. وهذا يجعل من الممكن تدفئة المنزل بالتساوي دون استخدام الغاز والحطب طوال فصل الشتاء. لكن مثل هذا النظام لا يمكن تركيبه إلا في مرحلة بناء منزل.

شراء أو DIY

هل من الممكن صنع غلاية تعمل بالحطب بنفسك؟ بالطبع ، الحرفيون الروس قادرون على ذلك كثيرًا. ومع ذلك ، ستكون النتيجة النهائية أقل بكثير مقارنة بالتصاميم المشتراة. وإذا كان من السهل إلى حد ما بناء موقد للتدفئة منخفضة الطاقة للمنزل ، فمن الصعب إنشاء وحدة قوية طويلة الاحتراق.

نتيجة لذلك ، ستكون تكاليفك كبيرة (ابحث عن المواد ، والوقت ، والقلق ، والضرر في حالة تجربة غير ناجحة) ، ولن تتمكن من الحصول على تدفئة كافية. يُنصح بإنفاق الأموال مرة واحدة على المعدات الصلبة ، والاستمتاع بالراحة اليومية لسنوات عديدة.

أغلى التعديلات هي التعديلات التي تستغرق وقتًا طويلاً ، ومع ذلك ، فإن التكاليف تؤتي ثمارها جيدًا. يمكن تبديد الأسطورة القائلة بأن الأسعار مرتفعة للغاية بالبدء في استخدام وحدة حديثة في الممارسة العملية.

لن تمنح الغلايات والمواقد التي تعمل بحرق الأخشاب المصنوعة منزليًا القوة العالية والسلامة العالية للمستخدم التي يمكن أن توفرها منتجات المصنع.

عيوب ومخاطر تشغيل المراجل محلية الصنع:

• عمر خدمة قصير
• عدم القدرة على ضمان الاحتراق طويل الأمد ؛
• انخفاض الكفاءة؛
• ارتفاع درجة حرارة الجسم (وبالتالي - حروق مع لمسات عرضية).

كم تبلغ تكلفة المراجل التي تعمل بالحطب ومواقد الحطب مع تسخين المياه؟ ركز على ترتيب الأسعار في منطقة 58-65 ألف روبل. بقوة 20-24 كيلو واط. يتم توجيه المراجعات الأكثر إيجابية إلى نماذج مثل Protherm DLO 30 و Dakon DOR F 24 و Buderus Logano G221 وعدد آخر. لاحظ أن الأسعار دائمًا أعلى قليلاً.

من أهم مراحل بناء منزل خاص اختيار التدفئة. لإنشاء نظام تدفئة ، تحتاج أولاً وقبل كل شيء إلى اتخاذ قرار بشأن المرجل. في الوقت الحالي ، يوجد في السوق مجموعة كبيرة من الشركات المصنعة المحلية والأجنبية. لذلك ، من أجل شراء غلاية تتناسب بشكل أفضل مع منزلك ، تحتاج إلى التنقل بشكل صحيح في مجموعة كبيرة ومتنوعة من المنتجات.

نظرًا لأن سعر التدفئة يتزايد كل عام ، فقد بدأ الناس في التفكير بجدية في إمكانية استخدام طرق بديلة للتدفئة.

احتلت الغلايات الاقتصادية التي تعمل بحرق الأخشاب لتدفئة منزل خاص اليوم مكانة رائدة في سوق أجهزة التدفئة ، لأن هذه الغلايات تنتج كمية كبيرة من الحرارة مع الحد الأدنى من استخدام الخشب.

الخشب ليس الوقود الوحيد.

تتميز الغلاية الاقتصادية طويلة الاحتراق بالعديد من المزايا:

1. مستوى عال من الكفاءة
2. الاستقلال التام للغلاية عن الاتصالات الخارجية ؛
3. وقود غير مكلف (عند مقارنته بالغاز) ؛
4. إمكانية اختيار الوقود.

عملية التجميع

تتضمن عملية إنشاء المرجل عدة مراحل. في تصنيع كل عنصر ، يجدر النظر في ظروف التشغيل الخاصة للمنتج المصنّع.

جهاز تزويد الهواء

لقد قطعنا جزءًا من أنبوب سميك الجدران بقطر 100 مم ، سيكون طوله مساويًا لارتفاع الفرن. لحام الترباس في القاع. من الصفائح الفولاذية قمنا بقطع دائرة من نفس قطر الأنبوب أو أكبر. نحفر ثقبًا في الدائرة ، وهو ما يكفي لمرور الترباس الملحوم بالأنبوب. نقوم بتوصيل الدائرة وأنبوب الهواء عن طريق شد الجوز على الترباس.

نتيجة لذلك ، سوف نحصل على أنبوب إمداد للهواء ، يمكن إغلاق الجزء السفلي منه بدائرة معدنية متحركة بحرية. أثناء التشغيل ، سيسمح لك ذلك بضبط شدة حرق الحطب ، وبالتالي درجة حرارة الغرفة.

باستخدام مطحنة وقرص معدني ، نقوم بعمل قطع رأسية في الأنبوب بسمك 10 مم تقريبًا. من خلالها ، سوف يتدفق الهواء إلى غرفة الاحتراق.

الإسكان (الفرن)

تتطلب العلبة أسطوانة ذات قاع مغلق بقطر 400 مم وطول 1000 مم. قد تكون الأبعاد مختلفة ، اعتمادًا على المساحة الخالية المتوفرة ، ولكنها كافية لوضع الحطب. يمكنك استخدام برميل جاهز أو لحام الجزء السفلي بأسطوانة فولاذية ذات جدران سميكة.

في بعض الأحيان ، تصنع غلايات التدفئة من أسطوانات الغاز لإطالة عمر الخدمة.

في الجزء العلوي من الجسم نشكل حفرة لإزالة الغازات. يجب ألا يقل قطرها عن 100 مم. نحن نلحم أنبوبًا في الفتحة التي سيتم من خلالها إزالة غازات العادم.

يتم تحديد طول الأنبوب اعتمادًا على اعتبارات التصميم.

نقوم بتوصيل العلبة وجهاز تزويد الهواء

في الجزء السفلي من العلبة ، قمنا بقطع ثقب بقطر يساوي قطر أنبوب إمداد الهواء. نقوم بإدخال الأنبوب في الجسم بحيث يتجاوز المنفاخ القاع.

يجب أن ينتهي أنبوب إمداد الهواء ببضعة سنتيمترات قبل بدء المدخنة.

قرص تبديد الحرارة

من صفيحة معدنية بسمك 10 مم ، نقطع دائرة ، حجمها أصغر قليلاً من قطر الجسم. نقوم بلحام مقبض مصنوع من حديد التسليح أو أسلاك الفولاذ.

سيؤدي ذلك إلى تبسيط العملية اللاحقة للغلاية إلى حد كبير.

غطاء الحمل الحراري

نصنع أسطوانة من ألواح الصلب أو نقطع قطعة من الأنابيب ، قطرها أكبر بعدة سنتيمترات من القطر الخارجي للفرن (الجسم). يمكنك استخدام أنبوب بقطر 500 مم. نقوم بتوصيل غلاف الحمل الحراري وصندوق الاحتراق.

يمكن القيام بذلك باستخدام وصلات معدنية ملحومة بالسطح الداخلي للغلاف والسطح الخارجي للفرن ، إذا كانت الفجوة كبيرة بدرجة كافية. مع وجود فجوة أصغر ، يمكنك لحام الغلاف بالفرن حول المحيط بأكمله.

قمنا بقطع دائرة من نفس قطر صندوق الاحتراق أو أكثر بقليل من لوح فولاذي. نقوم بلحام المقابض باستخدام الأقطاب الكهربائية أو الأسلاك أو غيرها من الوسائل المرتجلة.

بالنظر إلى أنه أثناء تشغيل الغلاية ، يمكن أن تصبح المقابض شديدة السخونة ، فإن الأمر يستحق توفير حماية خاصة من مادة ذات توصيل حراري منخفض.

لضمان احتراق طويل ، نقوم بلحام الساقين في الأسفل. يجب أن يكون ارتفاعها كافياً لرفع غلاية الحطب بما لا يقل عن 25 سم فوق الأرض. للقيام بذلك ، يمكنك استخدام تأجير مختلف (قناة ، زاوية).

تهانينا ، لقد صنعت غلاية تعمل بالحطب بيديك. يمكنك البدء في تدفئة منزلك. للقيام بذلك ، يكفي تحميل الحطب وإشعال النار فيه عن طريق فتح الغطاء وقرص تبديد الحرارة.

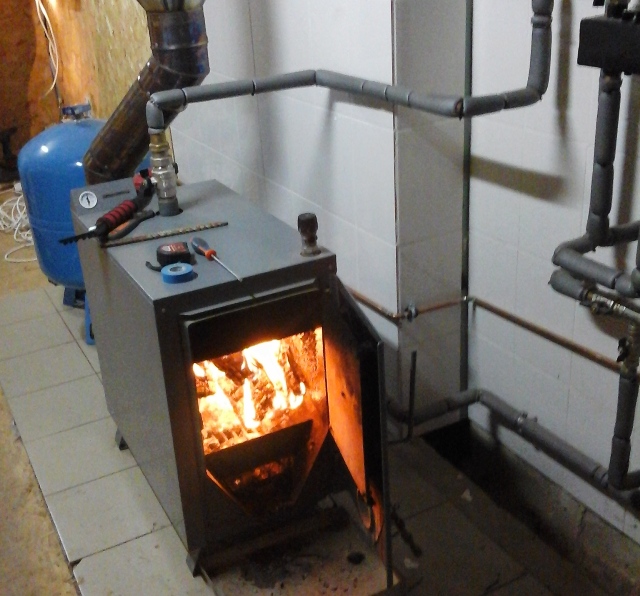

قواعد تنظيم غرفة المرجل لإمداد الحرارة بحرق الأخشاب

مخطط غرفة المرجل في منزل خاص

التنظيم الاحترافي للتدفئة بالحطب لمنزل خاص يعني بشكل مستقل ترتيب غرفة المرجل. يجب أن تكون هذه غرفة منفصلة يوجد بها المرجل ووسائل تنظيم تشغيله.

إذا تم إمداد الكوخ بالحرارة بحرق الأخشاب وفقًا لمخطط الجاذبية ، فيجب وضع المرجل في أدنى نقطة في النظام. لا توجد مثل هذه المتطلبات لإمدادات الحرارة القسرية.يجب عليك أيضًا تجهيز الغرفة التي سيتم تركيب معدات التدفئة فيها. يجب أن تفي بالمتطلبات التالية:

• ارتفاع السقف - 2.5 متر على الأقل ؛
• المساحة الصالحة للاستخدام - من 6 م². في نفس الوقت ، يجب أن يكون حجمها الأدنى 15 متر مكعب ؛
• تهوية قسرية. معدل تبادل الهواء هو ثلاثة أضعاف الحجم أثناء تشغيل غلاية الحطب لتدفئة المنزل ؛

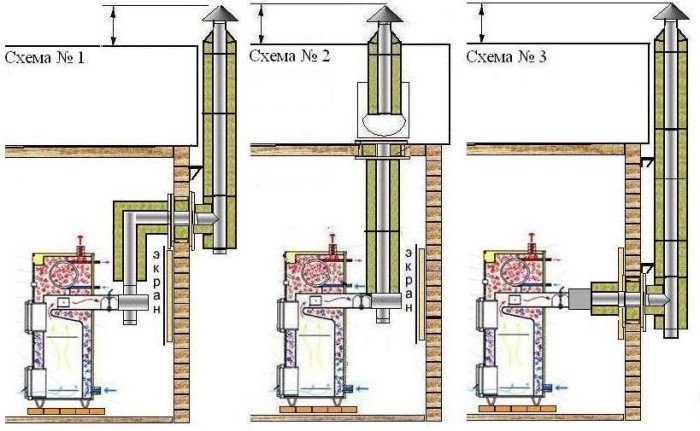

• معلمات المدخنة. الحد الأدنى للارتفاع 4 أمتار ، ويعتمد القطر على فوهة المرجل المتصلة ، ولكن لا يقل عن 100 مم ؛
• لتنفيذ أعمال الوقاية والإصلاح ، من الضروري توفير الوصول المجاني إلى جميع جوانب غلاية التدفئة التي تعمل بحرق الأخشاب من أجل الإقامة الصيفية ؛
• يجب الجمع بين الإضاءة - طبيعية ومصطنعة.

النقطة المهمة هي ضمان السلامة من الحرائق. لهذا ، من الضروري استخدام المواد غير القابلة للاحتراق فقط لإنهاء الغرفة. إذا تم استخدام عناصر كهربائية في تدفئة منزل خاص بغلاية تعمل بحرق الأخشاب ، فيجب توفير خط كهرباء. لا يتم تركيب الحلقة الأرضية إلا بناءً على طلب الشركة المصنعة.

تتمثل إحدى المشكلات في تشغيل موقد تسخين الخشب في احتمال السحب الخلفي. لتقليل هذا التأثير ، يوصى بتثبيت تصميم خاص على المدخنة.

مخططات تسخين الخشب في المنزل

مخطط اتصال المرجل مع تراكم الحرارة

النقطة الأساسية في تصميم تسخين الخشب هي اختيار المخطط. يعتمد ذلك على ذلك - ما إذا كان سيتم تركيب غلاية تسخين تعمل بحرق الأخشاب بيديك أو ما إذا كان الموقد أو الموقد سيؤدي وظائفه. لتحديد الخيار الأمثل ، من الضروري مراعاة جميع العوامل الممكنة.

بادئ ذي بدء ، يتم أخذ مساحة المبنى وعدد الغرف في الاعتبار. في أغلب الأحيان ، يتم تثبيت مواقد تسخين الأخشاب للمنازل الصيفية إذا كان هناك غرفتان كحد أقصى. في هذه الحالة ، ليس من الضروري عمل نظام تسخين المياه.

ضع في اعتبارك العوامل الرئيسية التي تؤثر على اختيار نوع التدفئة:

• ماء. يتكون من غلاية (موقد ، مدفأة) متصلة بخط الأنابيب. يحدث نقل الطاقة الحرارية بسبب المشعات المثبتة. الخيار الأفضل لمنزل بمساحة 80 م² ؛
• فرن. تستخدم مواقد حرق الأخشاب لتسخين الهواء في الغرفة. تتميز بكفاءة منخفضة ومنطقة تدفئة صغيرة. ومع ذلك ، فإن ترتيبهم يتطلب أقل جهد. الاستثناء هو إنشاءات لبنة fireclay. يستخدم هذا النوع لتدفئة المنازل التي تقل مساحتها عن 60 م².
• المدفأة. التناظرية لإمدادات حرارة الفرن. سيتم ضخ الفرق في حجم غرفة الاحتراق - فهي أكبر بكثير بالقرب من الموقد. بالإضافة إلى ذلك ، فإن تسخين منزل خاص بغلاية تعمل بحرق الأخشاب يعني أحيانًا وجود موقد في التصميم.

مبادل حراري في الفرن

كما ترى ، يعتمد اختيار الخيار بشكل مباشر على مساحة المنزل. يجب أن يؤخذ في الاعتبار أنه يمكن ترقية مخطط تسخين الخشب. يكفي تركيب مبادل حراري في الفرن لإتاحة إمكانية توفير مصدر تسخين كامل للمياه.

لكن الخيار الأكثر شيوعًا هو تركيب غلاية تعمل بالحطب لتدفئة المنزل. إنه أكثر عملية وأسهل في التشغيل من الموقد أو الموقد.

للتشغيل العادي للتدفئة بحرق الأخشاب لمنزل ريفي ، من الضروري التفكير مسبقًا في نظام المداخن. يتم أخذ القطر الأمثل للأنبوب وارتفاعه في الاعتبار.

تسخين المياه في منزل صيفي بأيديهم

من أجل تسليط الضوء على القائمة الكاملة للفروق الدقيقة واكتمال المشكلة ، دعنا نأخذ أسوأ خيار ممكن - من الموارد لا يوجد سوى الماء. بعد ذلك ، سيقع الاختيار بالتأكيد على غلاية تعمل بالوقود الصلب (إذا كان ذلك بيديك ، فعندئذٍ موقد بهيدروبينغ). كيف تصنع أنبوبًا مائيًا بيديك - ستحتاج إلى أنابيب فولاذية بقطر يصل إلى 1.75 بوصة ، والتي يجب أن تكون ملحومة في صندوق النار الخاص بفرن فولاذي.أدخل الجزء السفلي من هذه الأنابيب في أنبوب واحد وافعل الشيء نفسه من الأعلى ، وبعد ذلك يمكن سحب النظام نفسه إلى كلا الطرفين. إذا كنا نتعامل مع موقد روسي ، فيمكن وضع الأنابيب داخل صندوق الاحتراق على شكل ملف أو أسفل الموقد للطهي.

نظرًا لعدم وجود كهرباء ، فلا داعي للحديث عن مضخة الدوران. يتم حساب الدوران الطبيعي على النحو التالي:

يجب مقارنة المسار الكامل للأنبوب الرئيسي (من نهاية الأنبوب المائي إلى بدايته) مع المسافة بين نقاط الاتصال بنظام الأنبوب الرئيسي - في هذه الحالة ، يتم الحصول على معامل يشير إلى المستوى المحتمل للأنبوب المنحدر ، يقاس بالملم لكل متر من الطول (المنحدر من 1 إلى 5 مم لكل متر من طول الأنبوب).

مخطط تسخين المياه لمنزل صيفي

من حيث المبدأ ، يمكن أن يكون عدد مشعات التدفئة أيًا (بمعنى أنه لا يوجد تنظيم واضح بشأن عدد البطاريات نفسها أو عدد الأقسام الموجودة فيها). من الشروط المهمة لإدراج مشعات تسخين المياه في النظام تسلسل مستواها وتركيبها الصحيح. يجب أن يتم التوصيل في سلسلة على المستوى الذي يتم فيه تشغيل أنبوب التسخين الرئيسي ، ويتم تثبيت البطاريات وربطها بالجدران وفقًا لمبدأين أساسيين:

• يجب تثبيت جميع البطاريات في نظام تدفئة واحد على نفس المستوى (في بعض الحالات ، مثل بلدنا ، يُسمح بوجود تباين طفيف ، ولكن في حدود 10-15 مم فقط) ؛
• لا ينبغي أن يكون لكل مشعاع فردي مستوى مثالي على طول الحافة العلوية ، ولكن يجب تعليقه على شطبة باتجاه صنبور Mayevsky في نفس زاوية الأنبوب الرئيسي لنظام التدفئة.

لكي يعمل الدوران الطبيعي لسائل التبريد في النظام ، وبكفاءة ، من الضروري إدخال خزان تمدد في النظام ، مما سيخلق ضغطًا في النظام ويجبر الماء على المرور إلى الأمام ، وليس الركود. يعتبر حجم الخزان في ظل الظروف القياسية كافياً بنسبة 0.1 إلى حجم النظام بأكمله. ولكن مع زيادة عدد مشعات التدفئة ، يزداد حجم النظام ، وبالتالي يزداد حجم الموسع.

بشكل عام ، يتم حساب الحجم المطلوب للموسع على النحو التالي:

• 0.5 لتر لكل قسم من البطارية (حديد الزهر أو الألمنيوم) أو. إذا تحدثنا عن سجلات الأنابيب الفولاذية ، فإن 0.5 لتر لكل متر من طول أنبوب التسجيل ؛
• بطبيعة الحال ، تحتاج إلى إضافة 25-40٪ على الأقل إلى هذه القيمة ، بحيث تكون كافية بالتأكيد.

يقطع خزان التمدد ، باعتباره القاعدة الدافعة لنظام تسخين الدوران الطبيعي ، أنبوب الإمداد عند أعلى نقطة - خلف المرجل مباشرةً. يحتوي الجزء العلوي من الخزان على فتحة يتواصل من خلالها الغلاف الجوي مع المبرد لإزالة الهواء من النظام ومعادلة ضغط وحجم سائل التبريد في أوقات مختلفة من العام. هذا يمنع إمكانية تهوية نظام التدفئة في المنزل الريفي ، مجمّعًا بيديك.

الميزة الرئيسية لبناء المساكن الخاصة هي أنه يمكن تحقيق الاستقلال التام عن السلع العامة العامة هنا. في نفس الوقت ، يجب أن يكونوا كذلك ، لكن أفضل بكثير من تلك التي يمكن أن تقدمها المرافق. ربما يكون الشيء الأكثر أهمية هو أن موسم التدفئة في منزلك يمكن أن يبدأ عندما يرغب صاحب المنزل ، وبالتالي ينتهي عندما يريد ذلك.

إنها مهمة بالطبع ، وكيف ستمر

لا يمكن شراء نظام التدفئة من المتجر وتركيبه في المنزل. بتعبير أدق ، بالطبع ، يتم بيع جميع مكوناته في متجر أو في السوق للتو ، لكن شرائها في مجموعة واحدة لن ينجح. من أجل جعل نظام التدفئة لمنزل متكرر بيديك ، عليك أولاً أن تعرف:

1. كيف سيتم تدفئة المنزل؟
2. ما هو ناقل الطاقة المناسب لاستخدامه في النظام.

يعد تصميم نظام التدفئة من أهم الأمور في اتصالات المنزل الخاص

بعد ذلك ، سيكون من الضروري إجراء الكثير من العمليات الحسابية لتحديد عدد مشعات التدفئة ، وكذلك الأنابيب. كل هذا يجب أن يتوافق مع بعضه البعض في نواح كثيرة.

بشكل عام ، عليك أولاً تحديد الغلاية التي يمكنها تدفئة المنزل.

غلاية عادية

أولاً ، دعونا نلقي نظرة على كيفية صنع غلاية بسيطة لحرق الأخشاب بيديك. يتكون النموذج من أسطوانتين موضوعتين داخل بعضهما البعض. الأول يستخدم كصندوق نيران. بترتيب أفقي ، يمكن تبطينه بالطوب الحراري من الداخل.

يعمل الثاني كناقل حراري أو يستخدم لتسخين المبرد. يتم تحميل الحطب مباشرة في صندوق النار.

مواد مرتجلة

لتقليل مقدار أعمال اللحام ، يمكنك استخدام أنبوب أو ماسورة سميكة الجدران. من الممكن أيضًا استخدام مواد مرتجلة أخرى.

يمكن وضع صندوق النار المستطيل الملحوم من صفيحة سميكة بسهولة داخل وعاء أسطواني.

ميزات التصميم

يتم تزويد المرجل الذي يعمل بالحطب بمنفاخ لتدفق الهواء النقي ومدخنة لغازات العادم. يوجد المنفاخ في الجزء السفلي من الأنبوب ويسمح للصف السفلي من الحطب بالاحتراق ، مما يولد حرارة إضافية. يتم تحميل الحطب في غلايات منزلية الصنع من خلال الجزء العلوي. لهذا ، يتم إعداد فتحة خاصة.

لكي تحترق كل كومة من الحطب لأطول فترة ممكنة ، غالبًا ما يتم توفير حمولة خاصة ، مصنوعة على شكل قرص به شفرات وثقب بقطر 20 مم. عندما يتم ضغط الحمولة ، يتم ضغط الوقود المحترق. في الوقت نفسه ، يتم تقليل حجم الهواء الوارد بشكل كبير ، لأنه لا يمكن أن يمر إلا من خلال الفتحة الحالية.

طريقة التوصيل

يمكن توصيل هذا المرجل بنظام التدفئة بطريقتين:

• صدم الأنابيب بالماء مباشرة في البرميل. الدوران بين الأنابيب ، سوف يسخن ، بحيث عندما يدخل نظام التسخين ، فإنه يسخن المشعات ؛
• تضمين المدخنة في الخزان بسائل التبريد. سوف تدخل الغازات الساخنة العادمة إلى الخزان ، وتسخين المبرد تدريجيًا.

استخدام الغلايات الكهربائية

مخطط تركيب غلاية كهربائية في نظام التدفئة.

من أجل تسخين كل المساكن بالكهرباء ، يتم تركيب غلاية تسخن الماء إلى درجة حرارة معينة ، ثم يدور عبر نظام التدفئة من خلال المبرد. يعتقد الكثيرون أن تركيب واستخدام هذه الغلايات يعد خيارًا غير اقتصادي لقصر خاص.

في هذه الحالة ، يكون الغاز ، مقارنة بالكهرباء ، أكثر عملية ، ولكن هذا إذا كان هناك وصول إلى الغاز الرئيسي. على الرغم من أن تركيب معدات الغاز وخدمة صيانة غلايات الغاز يؤتي ثماره لفترة طويلة جدًا.

المزايا الرئيسية لاستخدام الغلايات الكهربائية:

• الراحة في تشغيل المعدات ؛
• تسخين سريع للمنزل
• التحكم في درجة الحرارة؛
• تركيب المعدات في أي وقت من السنة.

مبدأ تشغيل الغلاية الكهربائية هو عمليا نفس مبدأ نظام التسخين بالغاز. يكمن الاختلاف في حقيقة أن الماء يتم تسخينه بواسطة عناصر التسخين وليس الغاز. في الوقت نفسه ، تحدث الحرارة في جميع أنحاء مساحة المعيشة بنفس الطريقة التي تحدث بها تسخين الغاز ، أي في خط الأنابيب باستخدام المبرد.
