شفاط للاختلافات في نوع موقد المطبخ و 5 معايير اختيار مهمة

مراحل تركيب وحدة العادم

كيف تصلح الغطاء؟ بادئ ذي بدء ، تحتاج إلى ترميز لتركيب غطاء المحرك على الحائط أو السقف. لأداء العلامات ، استخدم مستوى المبنى. بعد ذلك ، من الضروري عمل ثقوب للحوامل التي سيتم تثبيت الجهاز عليها باستخدام مثقاب بمثقاب.

لا يستطيع دريوال تحمل وزن هيكل الوحدة لفترة طويلة بما يكفي بدون أدوات تثبيت إضافية. لذلك ، يتم توفير المفسدين كتصاعد إضافية. تكون مطلوبة عند تركيب وحدة العادم على دريوال.

ثم تحتاج إلى تثبيت التمويج. في بعض الأحيان ، عند تثبيت غطاء المحرك بنفسك في المطبخ ، يثور السؤال: ما الأفضل استخدام فتحات التهوية المموجة أو الخاصة المصنوعة من البلاستيك ، والتي تتمتع بقوة عالية ومقاومة لدرجات الحرارة المرتفعة؟ الفرق يكمن في تكلفة المنتجات.

في حالة تركيب التمويجات واستخدام منافذ هواء خاصة ، لا يُسمح بالانحناءات القوية أو الزوايا الحادة أو تضييق نظام خروج الهواء.

يتم تركيب التمويج بالترتيب التالي. أولاً ، أدخل اللوحة مع المقبس في فتحة التهوية. يجب أن يتطابق مقبس اللوحة مع قطر التمويج. ثم قم بتثبيت اللوحة. تتم عمليات التثبيت في 4 أماكن باستخدام المسامير. يتم تثبيت المسامير بمسامير.

بعد ذلك ، يتم تثبيت التمويج على مخرج غطاء المحرك على جانب واحد وبنتوء خاص لشبكة التهوية على الجانب الآخر.

ثم اربط بالمشابك. تجمع المشابك الأحجام المطلوبة. بعد ذلك ، قم بتثبيت الغلاف ، الذي تم تضمينه في مجموعة غطاء المحرك. إذا لم يكن غطاء المحرك مزودًا بغلاف ، فيجب طلبه بشكل منفصل.

من الممكن أيضًا طلب فتحة تهوية بنظام الخزائن المعلقة. في بعض الأحيان يتم صنع هذه الخزانات بشكل مستقل. يجب أن يكون جزء من التمويج في الخزانة. هذا يكمل تركيب نظام العادم للمطبخ. الوحدة جاهزة للاستخدام.

قبل أن تبدأ في استخدام غطاء المحرك ، تحتاج إلى التحقق من كيفية عمله. للقيام بذلك ، تحتاج إلى تشغيل جهاز الاختبار ، بينما يمكنك وضع كوب من الماء المغلي على موقد الغاز. إذا تمت إزالة البخار بشكل صحيح ، فيمكنك البدء في تشغيل الوحدة.

تركيب شفاط المدخنة بخطوتين رئيسيتين

المرحلة رقم 1 مدخنة

يبدأ تركيب غطاء المدخنة بتركيب المدخنة. عند إنشاء منفذ للدخان ، يمكن استخدام:

• البناء بالطوب ، الذي يوجد بداخله أنبوب لإزالة الدخان ، مثبت على القاعدة. يمكن أن يكون جدارًا أو أساسًا. تحتاج مدخنة الطوب إلى إنشاء مراسي بزيادات 30 سم ووضع حزام تقوية. يتم تعزيز التعزيز بالخلايا مقاس 150 × 150 مم من خلال 3 صفوف من البناء. بفضلها ، تكتسب المدخنة القوة والموثوقية. العيب الرئيسي لمدخنة الطوب هو فترة التشغيل قصيرة العمر ، والتي لا تزيد عن 10 سنوات. يمكنك إطالة عمر الخدمة إذا قمت بعزل المدخنة بالصوف المعدني.
• عناصر الفولاذ المقاوم للصدأ خفيفة الوزن.
• مواسير سيراميك للمداخن متصلة ببعضها البعض مع تقوية رأسية. تتمتع هذه المواد بخصائص تكنولوجية فريدة مثل الوزن الخفيف وإمكانية اختيار القطر وسهولة الصيانة التي يوفرها وجود ثقب خاص.

تصميم غطاء قبة

يجب عزل المدخنة للاحتفاظ بالحرارة ومنع التكثيف. يجب ألا يقل الارتفاع من المدخنة إلى صندوق الاحتراق مع العزل عن 13 سم ، وعند استخدام مدخنة بدون عزل ، يرتفع الشكل إلى 30 سم.

المرحلة رقم 2 هود

لا تتعامل المدخنة دائمًا مع إزالة الدخان.لتحسين أدائها ، يلزم تركيب غطاء.

يتطلب تركيب غطاء الموقد بيديك وجود الغطاء نفسه وأدوات لأداء العمل:

• الروليت والمستوى.
• حفر ، تدريبات
• المسامير والبراغي.
• مفك براغي؛
• قلم رصاص لوضع العلامات.

يجب أن يبرز الغطاء خارج أبعاد الموقد بمقدار 2-3 سم

ترتيب التثبيت

يوصى ببدء تركيب المعدات بعد اكتمال الإصلاح ، عندما يتم تحديد مكان مجموعة المطبخ والموقد والمفروشات الأخرى. في هذه الحالة ، من السهل تحديد مكان وضع منظف الهواء. قبل وضع العلامات ، يتم تثبيت تمويج أو مجرى هواء على فتحة التهوية ، وبعد ذلك يمكن تعليق المعدات الرئيسية.

استخدام التمويجات

هذا أنبوب مموج مرن مصنوع من الألومنيوم أو البلاستيك. يوصى باستخدامه عندما تكون فتحة التهوية أعلى موقع تركيب غطاء المحرك مباشرة. جنبًا إلى جنب مع التمويج ، يجب أن تشتمل المجموعة على مشابك ، وشواية تهوية مع شفة تثبيت.

ترتيب العمل على النحو التالي:

• يتم وضع شبكة ذات شفة عند مدخل عمود التهوية ؛
• يتم تثبيت التمويج ، ويفضل أن يكون في الحالة الموسعة ، على الحافة بمشبك باستخدام مادة سيليكون مانعة للتسرب ؛
• بنفس الطريقة ، يتم توصيل الطرف السفلي من الأنبوب بشفة منظف الهواء.

تطبيق مجرى الهواء

التمويج سهل التثبيت ، لكنه سيكون صاخبًا جدًا عند السرعة القصوى لمعدات التهوية. انها ليست مناسبة للاستخدام عندما تتم إزالة منفذ البرميل من مواقع التثبيت. في هذه الحالة ، يتم تركيب غطاء المحرك في المطبخ باستخدام مجرى هواء. هذه مجموعة من الأنابيب البلاستيكية ذات مقطع دائري أو مربع أو مستطيل.

لتمديد الأنابيب إلى المسافة المطلوبة ، يتم استخدام موصلات من نفس المادة. يتم تنفيذ المنعطفات عند وضع مجرى الهواء باستخدام المرفقين. التصميم أكثر صلابة من التمويج الذي يوفر ضوضاء أقل بشكل ملحوظ ، ويتطلب مثبتات إضافية أقل بطول توجيه طويل. كما في الحالة السابقة ، يتم إجراء جميع التوصيلات باستخدام مادة مانعة للتسرب من السيليكون.

الجهاز الرئيسي

بالإضافة إلى العناصر الهيكلية المدرجة ، بالنسبة للعمل التشغيلي ، ستحتاج إلى مجموعة من الأدوات التي يجب أن تكون في متناول اليد:

• شريط قياس ومستوى البناء وقلم رصاص ؛
• حفر لحفر الثقوب مع التدريبات.
• البراغي والمسامير ومفك البراغي للتثبيت النهائي ؛
• مانع التسرب المشترك.

بعد تحضير كل ما تحتاجه ، يمكنك البدء في العمل ، والذي يتم تنفيذه بالتسلسل التالي:

• وفقًا للمعايير المحددة ، يتم وضع العلامات التي يتم على طولها رسم خط أفقي ، ويتم تحديد نقاط حفر الثقوب.
• باستخدام أداة التثبيت من أربع نقاط ، يتم قياس المسافة من الأزواج السفلية للمثبتات إلى الأجزاء العلوية ، وباستخدام نفس الأدوات ، يتم رسم خط بنقاط حفر للزوج الثاني من أدوات التثبيت.
• إذا كان ارتفاع الجهاز أعلى من الارتفاع المقصود ، يتم قطع المدخنة الزائدة.
• وفقًا للترميز ، يتم حفر العدد المطلوب من الثقوب ، حيث يتم دق المسامير بعناية.
• يتم تنفيذ التثبيت النهائي بالمسامير بدءًا من الزوج العلوي للمثبتات بمحاذاة على طول الأفقي المقصود.
• يتم الانتهاء من العمل عن طريق التوصيل بالتمويج أو مجرى الهواء.

اختيار القناة

هناك عدة أنواع من قنوات المطبخ للتهوية المنزلية:

مجرى الهواء البلاستيكي أكثر إحكاما وغير واضح

• مجاري الهواء البلاستيكية PVC قوية وخفيفة وصامتة ، لأنها لا تخلق أي مقاومة للهواء تقريبًا بسبب سطحها الأملس. يوجد كل من الصناديق البلاستيكية الضيقة الصلبة والأنابيب المرنة.
• أنبوب الألمنيوم المموج عبارة عن مادة بسيطة إلى حد ما لتركيبها بنفسك ، ويمكن ثنيها بحرية بالحجم المطلوب. نوع آخر من التمويج هو عدم وجود همهمة أو اهتزاز ، على عكس الصناديق الصلبة.ومع ذلك ، فإن عيبًا مهمًا في مجرى الهواء هذا هو المظهر القبيح ، لذا اكتشف مكان إخفاء التهوية ، على سبيل المثال ، في سقف من اللوح الجصي.

الموقع الصحيح

يتم حساب أبعاد الشفاطات اعتمادًا على أبعاد الموقد أو الفرن. يجب أن نتذكر أنه من الناحية المثالية يجب أن يكون غطاء المحرك 10-15 سم أعرض من الموقد. إذا كان عرض الجهاز أصغر ، فإن هذا يؤثر سلبًا على جودة التهوية. تتراكم الشحوم والأوساخ باستمرار على مجموعة المطبخ ، وتشعر برائحة الطعام في الهواء.

لا يتطلب التثبيت الذاتي للغطاء مهارات مهنية خاصة

إرتفاع تركيب الجهاز يتراوح ما بين 65-80 سم من اللوح. يعتمد امتصاص الشوائب الدهنية والبخار بشكل مباشر على هذه القيمة. لا يتم استخدام المرتفعات الأقل من القيم المحددة ، حيث يوجد احتمال اشتعال الدهون التي استقرت على المرشحات لفترة طويلة. نعم ، والعمل على موقد بغطاء معلق منخفض أمر غير مريح. لا يُنصح بتثبيت الجهاز فوق 80 سم ، لأنه في هذه الحالة سيمر نصيب الأسد من المنتجات الثانوية للاحتراق.

تم تثبيت الجهاز بالقرب من منفذ مؤرض. لذلك ، بالفعل أثناء الإصلاح ، يجب أن تقلق بشأن موقع الأسلاك والمنافذ الكهربائية. يجب ألا يتدلى السلك فوق الموقد أو الشعلات ، وإلا فسوف يسخن أو يحترق. السلك مخفي في قناة كبل خاصة متصلة بالحائط.

لكي يعمل الجهاز بأقصى قدر من الكفاءة ، يتم توفير تهوية جيدة في المنزل. للقيام بذلك ، قم بتركيب أجهزة تهوية قسرية أو استخدم وظيفة التهوية على النوافذ المعدنية البلاستيكية. في الحالات القصوى ، افتح النافذة (لكن ليس في موسم البرد).

ماذا يعني تركيب شفاط المدخنة؟

غطاء الموقد هو منظف هواء يعمل على مبدأ نظام العادم المألوف. يتم إزالة كتل الهواء العادم التي تدخل الجسم المقبب من الغرفة عبر مجرى الهواء إلى عمود التهوية - المدخنة. غطاء هذا النموذج له مظهر رائع ويمكن أن يصبح زخرفة حقيقية للغرفة. سوف يكمل تمامًا أي نمط من الديكور وسيناسب أي مدفأة.

زودت غطاء مدفأة غير مفكك

ملامح مقتطفات من الموقد:

• المظهر الحديث ، والذي بفضله يصبح الغطاء زخرفة للغرفة ؛
• تنقية الهواء بشكل فعال من خلال تركيب محركين وفلاتر قابلة لإعادة الاستخدام ؛
• تركيب ميسور وسريع - يتم استخدام مسامير عادية.

تحديد أبعاد غطاء المحرك

يجب أن تكون أبعاد الغطاء قريبة قدر الإمكان من الأبعاد الهندسية للموقد. يساعد تركيب غطاء أكبر على إزالة الهواء الملوث بشكل أكثر كفاءة وسرعة. الخيار الأمثل هو عندما تكون أبعاد الغطاء 2-3 سم أكبر من أبعاد صندوق الاحتراق.

ضوضاء

وجود ضوضاء عالية يزعج سمع الإنسان

لهذا السبب عند الاختيار ، يجب الانتباه إلى قراءات الضوضاء. عند التشغيل بكامل طاقته ، يجب ألا تتجاوز ضوضاء غطاء المحرك 60 ديسيبل

الخيار الأفضل هو غطاء محرك السيارة ، حيث يبلغ مستوى الضوضاء 40 ديسيبل.

تأتي شفاطات المدافئ الحديثة في مجموعة متنوعة من الأساليب ، مثل الحديثة الحديثة

بعد مرور بعض الوقت من الاستخدام ، حتى أهدأ الشفاط يمكن أن يُحدث ضجيجًا كبيرًا. والسبب في ذلك هو تلوث نظام الترشيح. يمكنك التخلص من الضوضاء التي ظهرت عن طريق تنظيف المروحة واستبدال الفلتر.

كيفية تثبيت شفاط المطبخ بيديك

ليس من الصعب في الواقع تركيب غطاء المحرك فوق الموقد إذا كان لديك الحد الأدنى من المهارات في أعمال السباكة والإصلاح. عليك أن تبدأ بالجزء الكهربائي.

الربط الكهربائي

المقبس العادي مناسب للتوصيل. ولكن إذا لم تكن هناك نقاط طاقة بالقرب من موقع التثبيت ، فأنت بحاجة إلى القيام بما يلي.

من الضروري إحضار كبل كهربائي إلى علامة الغطاء ، وإخفائه في نفس الوقت في الحائط. تحتاج إلى القيام بذلك بالتسلسل التالي:

1. أولاً ، ابحث عن أقرب مربع تقاطع. من ذلك إلى موقع التثبيت المخطط للغطاء ، قم بإنشاء قناة عن طريق المطاردة باستخدام ثقب وملعقة خاصة.
2. ضع الكبل الجديد في التجويف.
3. قم بإيقاف تشغيل مصدر الطاقة.
4. التحديق برفق باستخدام مفك البراغي ، قم بإزالة الغطاء الدائري لصندوق التوصيل. داخل هذا التجويف يوجد سلك. حدد "المرحلة" باستخدام مفك براغي اختبار ، سيكون بجانبه "صفر". وفقًا لهذه الاستنتاجات ، تقوم بتوصيل كبل جديد ، على سبيل المثال ، باستخدام كتلة طرفية.
5. قم بتركيب مخرج علوي للغطاء وأدخل الأطراف العارية للكابل في جهات الاتصال الخاصة به ، وقم بإصلاحها.
6. قم بتجميع المقبس. يمكنك الآن تشغيل مصدر الطاقة.

عادة لا يتم استخدام التأريض للتهوية.

كيف وفي أي ارتفاع لتثبيت غطاء غطاء المحرك

عادة ، يتم وضع جهاز تهوية قسري فوق الموقد مباشرة على الحائط. في أغلب الأحيان ، تكون نقطتا الدعم كافية. كقاعدة عامة ، يتم إرفاق دليل التثبيت والتشغيل بغطاء المحرك الذي تم شراؤه.

يبلغ الارتفاع الأمثل فوق موقد الغاز حوالي 80 سم (يكفي 70 سم فوق الموقد الكهربائي). من الضروري سحب هذه القيمة من اللوحة ورسم خط أفقي بقلم رصاص. سيكون هذا هو السطح السفلي للغطاء. بدءًا منه ، يمكنك تحديد الثقوب للتعليق.

يكفي قياس المسافة من الجدار السفلي للجهاز إلى علامات التثبيت على مستوى عمودي بشريط قياس. يجب ملاحظة نفس القيم بالفعل على الحائط.

بعد ذلك ، قم بحفر الثقوب ، والمطرقة في المسامير البلاستيكية ، ثم قم بلف البراغي وشنق علبة الجهاز عليها.

عملية إصلاح مثل هذا المنتج بسيطة. العلبة مشدودة بمسامير ذاتية التنصت على الجدار العلوي لخزانة الحائط في أربعة أماكن. عندما يغلق الباب ، سيبقى غير مرئي.

لكن هذه الأجهزة بها لوحة مسطحة مع مرشحات في الأسفل. هي فقط بحاجة لأن تكون مرئية. في أغلب الأحيان ، يحتوي على جزء قابل للسحب وإضاءة خلفية.

يتم وضع علامة لإصلاح الجسم وفقًا للقالب ، والذي يجب تضمينه في مجموعة المستندات الخاصة بهذا الغطاء. تحقق من ذلك عند الشراء.

اختيار مجرى الهواء للغطاء وتركيبه

بدون اتصال بقناة المنزل المشتركة ، فإن تشغيل غطاء المحرك لا معنى له. على الرغم من أنه إذا تم استكمال الجهاز بفلتر كربون خاص (بعض الطرز المزودة بوظيفة إعادة التدوير توفر التثبيت الداخلي) ، فبإمكانك أن تعيش هكذا لبعض الوقت. لكن الاستبدال المستمر لمرشحات الكربون سيؤدي حتمًا إلى تكاليف إضافية ، لذلك لا يزال من الأفضل أن يكون لديك غطاء يسمح بتركيب مجرى هواء.

هناك ثلاثة خيارات لتصنيع مجاري التهوية من الأجزاء القياسية:

• من أنبوب احباط ناعم مموج ؛
• من القنوات البلاستيكية المستطيلة.
• من الأنابيب البلاستيكية.

التمويج سهل التثبيت ، لكنه يبدو غير جمالي.

في أغلب الأحيان ، يتم استخدام القنوات ذات المقطع العرضي المستطيل لتركيب مجرى هواء ، نظرًا لأن لديها عددًا كبيرًا من المزايا:

1. يمكن قصها بسهولة (لتقصيرها) بملف.
2. إنها جمالية للغاية ، ويمكن أن تتناسب مع أي مطبخ داخلي.
3. هناك عدد كبير من العناصر الانتقالية الملائمة المختلفة - الزاوي والمجعد وغيرها.

وأخيرا الأنابيب البلاستيكية. إنها أدنى إلى حد ما من القنوات المستطيلة من حيث تنوع عناصر الانتقال.

كيفية تركيب مجاري الهواء

يتضمن تركيب مجرى الهواء أعمالًا تحضيرية:

1. تحتاج أولاً إلى قياس المسافة من مخرج غطاء المحرك إلى فتح قناة المنزل المشتركة. من الضروري أيضًا مراعاة جميع المنعطفات للخط المخطط.
2. ثم قم بعمل قائمة بالعناصر التي تحتاج إلى شرائها.

افترض أن المسافة من مستوى فتحة غطاء المحرك إلى مستوى الخط السفلي لشبكة قناة المنزل المشتركة هي متر واحد.في هذه الحالة ، من الضروري الانعطاف إلى اليسار ، وبعد ذلك يبقى 50 سم أخرى في فتحة تهوية المنزل. لذلك سوف تحتاج إلى:

• قناة مستطيلة 1 م ؛
• قناة بقطر 0.5 م ؛
• الركبة بزاوية قائمة
• محول من الغطاء إلى القناة المستطيلة ؛
• محول لشبكة المنجم في المنزل مع دوران بزاوية قائمة.

يتم تركيب مجرى الهواء بالتسلسل التالي:

1. تحتاج أولاً إلى تثبيت المحول على المنفذ العلوي للغطاء. تحقق من ضيق الاتصال ، وحاول فك الجزء. قطر الإخراج من 100 مم إلى 150 مم ، ولكل حجم يمكنك التقاط المحول المناسب من المتجر.

2. بعد ذلك ، استبدل قناة مستطيلة على الجانب وقم بتمييز خط القطع على طول الجزء السفلي من قناة التهوية بقلم رصاص ، حيث سيتعين تقصير الأنبوب قليلاً. اقطع الجزء غير الضروري بأداة معدنية. يمكنك أيضًا استخدام منشار كهربائي.

3. بعد ذلك ، أدخل مجرى هواء مستطيل في المحول ، وقم بتثبيت كوع في الأعلى لتدوير القناة. ترتبط هذه الأجزاء ببعضها بسهولة نظرًا لوجود روابط توسعة في النهايات. يكفي الضغط قليلاً بيدك من الأعلى على الجزء المراد إدخاله ، وسوف يدخل في فتحة عنصر آخر. ليس من الضروري تشحيم المفاصل باستخدام مادة مانعة للتسرب.
4. أدخل القناة الأخيرة ، ومن الطرف الآخر قم بتشغيل محول للشبكة في جدار المطبخ.
5. تحقق من فعالية غطاء المحرك ، الذي من أجله تقوم بتشغيله ووضع يدك على الوصلات. يجب ألا يتسرب الهواء.

تظل القنوات المستطيلة المستخدمة في مكانها جيدًا دون أن تتصل بالجدار. ولكن للتأكد ، يمكنك تثبيت قفل واحد على الأقل.

عادة لا توجد شواية تهوية في الشقق. في هذه الحالة ، من الضروري تحديده عند شراء الأجزاء. بالإضافة إلى خلايا الخط ، يجب أن يكون بها ثقب لتأمين الطرف المستدير للمحول.

على الحائط ، تم تثبيت الشبكة بالمسامير والبراغي.

إذا تحدثنا عن غطاء مخروطي ، فإنه يأتي دائمًا بمجرى هواء مزخرف خاص به على شكل صندوق معدني لامع. داخل مثل هذا العنصر ، لا يزال هناك جزء عملي مثبت - تمويج للتهوية ، والذي يربط الفتحة العلوية للمخروط بقناة تهوية الشقة.

الصندوق الزخرفي مبني على مبدأ التلسكوبي. ينزلق الجزء العلوي من الجزء السفلي ويتم تثبيته وفقًا لتعليمات التثبيت المرفقة.

عيب هذه الهياكل هو أنه لا يمكن استخدامها إلا عندما يكون فتح مجرى تهوية المطبخ أعلى الموقد تمامًا. إذا تم نقله بقوة إلى الجانب ، فسيكون تثبيت مثل هذا الجهاز أمرًا صعبًا.

إذا كانت هناك قناة تهوية إضافية على جدار المطبخ ، فيمكن إغلاقها بشبكة عادية بدون ثقب. دعه يعمل ببساطة للتهوية الطبيعية للغرفة.

أداء التنظيف

في هذه الحالة ، هذه هي أحجام الهواء التي يمكن للجهاز تنظيفها لكل وحدة زمنية. لتحديد مستوى الأداء الذي يجب أن يكون عليه ، من الضروري حساب منتج حجم المطبخ ومعدل تبادل الهواء. كمؤشر كمي للمعامل الأخير ، يوصى باستخدام متوسط ​​معدل تبادل الهواء في الدقيقة ، يساوي 12. يجب أن يؤخذ في الاعتبار أن كفاءة التنظيف تتأثر بعدد أكواع مجرى التهوية والمعدل لملء الغرفة بالمواد الضارة. من المعروف أن ركبة واحدة من 90 تعني خسارة 10٪ ، ومعدل ملء الغرف الصغيرة أعلى من معدل ملء الغرف الأكبر. لذلك ، يجب اختيار الأداء بهامش.

تركيب ماسورة العادم

يتم توصيل شفاط المطبخ بمجرى التهوية باستخدام أنابيب مموجة أو بلاستيكية. تعتبر متطلبات القناة مهمة جدًا:

1. لا يزيد طول الأنبوب المثالي لشفاط العادم في المطبخ عن 3 أمتار ، وإذا كانت القناة طويلة تنخفض كفاءة الجهاز بنسبة 10٪ مع كل متر.
2. الحد الأدنى لعدد الأكواع والمحولات والانحناءات الدوارة. كلما زاد عدد الركبتين ، كانت التهوية أسوأ. تزداد مقاومة النظام بشكل حاد ، ولا يخرج هواء العادم.
3. الانحناءات والانعطافات - حصريًا بزاوية منفرجة. زاوية 90 درجة تقلل الكفاءة بنسبة 10٪. يجب أن تتحرك مجرى الهواء بسلاسة من جدار إلى آخر.
4. سطح داخلي أملس. في هذه الحالة ، ستكون التهوية فعالة ، حيث ستنخفض مقاومة الهواء. الخيار الأفضل هو الأنابيب البلاستيكية المستديرة. مجرى الهواء المموج مضلع ، مما يخلق عوائق إضافية للهواء الخارج.

عملية تركيب أنبوب العادم - اقرأ التعليمات بعناية

ترتبط جميع طرازات الأجهزة تقريبًا بمجرى هواء دائري مصنوع من البلاستيك المموج أو البلاستيكي. تبدو الأنابيب المستطيلة أفضل ، لأنها تتلاءم بشكل أكثر تناسقًا مع المساحة بين الخزانة والسقف. قد يكون القطر مختلفًا ، لكن يجب ألا تقل مساحة المقطع العرضي عن 0.1 متر مربع. جميع الوصلات محكمة الغلق لمنع دخول هواء العادم إلى المطبخ.

مجاري الهواء البلاستيكية قوية وخفيفة ولا تسبب ضوضاء إضافية أثناء التشغيل. تتمتع المنتجات المموجة أيضًا بالعديد من المزايا: فهي مرنة وخفيفة ولا تهتز ولا تصدر ضوضاء. ولكن من حيث الجماليات ، فهي أدنى من نظيراتها البلاستيكية.

يتم إخفاء مجرى الهواء في المساحة الداخلية المجانية للجدران أو الأثاث أو السقف. تعتبر الأسقف ذات المستويين مريحة في هذه الحالة: يمكن إخفاء الأنبوب بسهولة فوق المستوى السفلي. إذا لم تكن هذه الخيارات مناسبة ، يتم استخدام الصناديق المزخرفة التي تتناسب مع الأسلوب ونظام الألوان مع مجموعة المطبخ أو الجدران. بيديك ، يمكنك عمل صندوق دريوال في المطبخ للغطاء. معروض للبيع يوجد أيضًا صناديق للغطاء في المطبخ مصنوعة من الفولاذ المقاوم للصدأ.

https://youtube.com/watch؟v=Lcr1lSIzEJY

شاهد الفيديو

يتم تضمين تعليمات التثبيت النازع مع كل طراز. يحتوي غطاء المحرك الخاص بحرق المطبخ على تعليمات مفصلة مع رسومات لتثبيت الجهاز. لذلك ، يمكنك العثور على إجابة شاملة من الشركة المصنعة للأسئلة التي نشأت.

تركيب مجاري التهوية

هناك عدة أنواع من مجاري الهواء للتهوية المنزلية معروضة للبيع:

1. مجاري الهواء البلاستيكية (البلاستيكية). لديهم قوة جيدة وخفيفة الوزن. نظرًا للطلاء الناعم ، فإنها لا تصدر ضوضاء عندما تتحرك التدفقات على طولها.
2. مجرى مموج من الألومنيوم - خالٍ من الانحناء والتمدد وملائم بسهولة لأي حجم. لا تخلق اهتزازات و همهمة ، لكنها ذات مظهر غير جمالي ، لذلك عادة ما تكون مخفية في خزانة أو صندوق خاص أو مخفية بسقف معلق.

قبل تثبيت الشفاط في المطبخ ، تأكد من عدم تغطية فتحة التهوية العادية الوحيدة في الغرفة بأنبوب. في حالة وجود منفذ واحد ، غالبًا ما يخترقون مخرجًا آخر من المنجم ويضعون صمام فحص يغلق التدفق إليه عند تشغيل الجهاز.

في الشكل ، يظهر الصمام المركب باللون الأحمر. مع إيقاف تشغيل المراوح ، يتم وضعها أفقيًا ، ويمكن للهواء المرور بحرية عبر الصندوق بطريقة طبيعية. عندما يتم تشغيل المراوح ، يرتفع الصمام ويغلق مخرج الهواء مرة أخرى في الغرفة ، وبالتالي يوجهه إلى العمود. يمكن أن تكون المادة بعض المواد خفيفة الوزن مثل البلاستيك أو الألومنيوم. لكن هذا الخيار غير مناسب في حالة تركيب غطاء مدمج ، لأنه مركب في خزانة حائط.

بالنسبة للمنازل الخاصة ، سيكون الخيار الأفضل هو إحداث ثقب إضافي في الجدار للقناة وعدم التأثير على الفتحة الرأسية الحالية. في فتحة إضافية ، تحتاج إلى إخراج مجرى الهواء من الجهاز. ولكن عند المخرج ، يجب تركيب صمام فحص لمنع دخول الهواء من الخارج.

إذا لم تكن هناك قناة إضافية في شقة عادية ، ولا يمكن عمل ثقب في الجدار الخارجي ، فيمكن عندئذٍ توسيع هذه القناة واستخدام محول خاص به فتحتان.

من خلال الشبكة السفلية ، يدخل الهواء من الغرفة إلى العمود بسبب السحب الطبيعي. في الوقت نفسه ، يوجد حاجب في الفتحة العلوية يمنع تدفق الهواء من الوحدة من الهروب عبر الشبكة إلى الغرفة. على الرغم من وجود تسرب خلفي بالطبع ، إلا أنه ضئيل للغاية مقارنة بالتدفق الخارج.

يوضح الشكل أدناه بوضوح كيفية توصيل القناة بالمحول ، مع الحفاظ على المسودة الطبيعية.

وبالتالي ، لا يمكن تركيب غطاء المطبخ بأيديهم إلا بواسطة الحرفيين المنزليين. يتطلب إكمال المهمة الدقة والعناية. حسنًا ، بالنسبة لأولئك الذين ليس لديهم مهارات في التعامل مع الأدوات ، أو ليس لديهم وقت فراغ ، فإن الخيار الأفضل هو دعوة متخصص لحل هذه المشكلة.

تركيب اغطية حسب النوع

تعتمد تقنية تركيب الجهاز بشكل مباشر على نوع الوحدة المختارة. هناك أنواع من هذا القبيل:

• معلقة (تسمى أيضًا قياسية أو حاجب أو مسطح) - يتم تثبيتها فوق الموقد أسفل الخزانة ؛
• مدمج - مثبت داخل خزانة حائط (الخزانة مصنوعة خصيصًا ، بناءً على أبعاد الجهاز) ، وبالتالي تصبح غير مرئية في الداخل ؛
• مثبت على الحائط (مدخنة أو مقببة) - يمكنك تثبيت غطاء المطبخ هذا على الحائط ، مباشرة فوق الموقد ؛
• مائل (نوع من الأجهزة المثبتة على الحائط - به لوحة مائلة) ؛

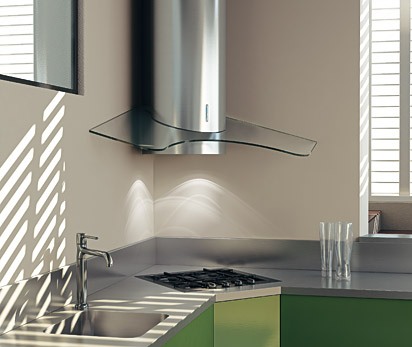

• الزاوية - هذا النوع من الأجهزة مثبت في زاوية الغرفة ؛
• الجزيرة - يمكن تثبيتها بالسقف في أي مكان يتم فيه تثبيت اللوحة (الجزيرة).

أنواع الشفاط

يتم تحديد نوع جهاز العادم وفقًا للشروط الفنية وتوافر الوصول إلى عمود التهوية. الأكثر شيوعًا هي نماذج الترشيح والعادم والجمع.

تعمل أجهزة الترشيح على مبدأ إعادة الدوران. يتم سحب كتلة هواء العادم إلى الهيكل ، وتمر عبر نظام الفلتر وتعود إلى الغرفة التي تم تنظيفها بالفعل من الروائح والشحوم. تركيبها سهل للغاية لأن هذه الأجهزة لا تتطلب فتحة تهوية.

نماذج العادم هي أجهزة من نوع التدفق. تمتص مروحة العادم المعدنية كتلة هواء العادم وترميها إلى الشارع عبر قناة التهوية. تركيبها أكثر صعوبة ، لأنه من الضروري توصيل مجرى الهواء إلى الشارع.

اعتمادًا على ميزات التصميم ، يتم تقسيم أجهزة العادم إلى 4 أنواع:

1. قبة (سور). هذه الأجهزة المثبتة على الحائط غير مكلفة وسهلة التركيب ، ولكنها لا تبدو مناسبة دائمًا في المطابخ المزينة بأسلوب معين. للخروج من الموقف ، يمكنك تثبيت غطاء للغطاء في المطبخ.
2. شفاطات مدمجة. تقطع هذه الأجهزة الخزانات العلوية لمجموعة المطبخ وتضفي على الغرفة مظهرًا أنيقًا. هذه الأغطية في الخزانة ليست ملفتة للنظر ولا تجذب الانتباه ، لأنها تشبه إلى حد كبير قطعة من تصميم الأثاث. تركيب غطاء المحرك المدمج ليس بالأمر الصعب.
3. جزيرة (سقف). هذه النماذج متصلة مباشرة بالسقف فوق جزيرة المطبخ. مخطط تركيب غطاء المحرك في المطبخ أكثر تعقيدًا.
4. سطح المكتب. يتم تركيب هذه الهياكل النموذجية مع الموقد. تتميز بجودة عالية في تنقية الهواء ، حيث أنها تقع مباشرة فوق مصادر البخار والشحوم والملوثات.

كل نوع له نوع التثبيت الخاص به. من الأسهل تثبيت الأجهزة المثبتة على الحائط ، والأثقل منها مثبتة في السقف.

عملية تركيب غطاء المحرك

بالطبع ، يعتمد تركيب شفاط المطبخ بيديك على نوعه وموقع عمود التهوية. أولاً ، سننظر في التثبيت باستخدام مثال الجهاز المدمج في الخزانة.

آلية منع العودة

• لن يسمح الصمام المضاد للرجوع للهواء بالعودة إلى المطبخ
• إذا قررت أن تفعل كل شيء بحسن نية ، فابدأ بصنع صندوق تكسير. يمكن أن يكون الجسم مصنوعًا من الألومنيوم أو الصفائح المجلفنة أو القصدير وفقًا للمخطط المذكور أعلاه. أو حتى لا تعاني ، فقط قم بشراء صمام مانع للرجوع يفتح مثل الفراشة. يتم وضعها أمام عمود التهوية.
• للراحة ، قم بتثبيت العلبة على خزانة حائط فوق الموقد. ثم قم بإصلاحه بإحكام أكثر عن طريق سد جميع الشقوق برغوة التركيب ولصقها على الخزانة لتجنب الرنين.
• في البداية ، ما عليك سوى تجربة جسم التكسير ووضع علامات على الخزانة للفتحة. بعد ذلك ، يمكنك إزالة الخزانة من الحائط وقطع فتحة للإطار في الجدار السفلي بمنشار بانوراما. للقيام بذلك ، قم بحفر ثقب داخل منطقة وضع العلامات باستخدام مثقاب كبير ، ثم أدخل شفرة بانوراما فيه وابدأ في قطع الشكل الذي تريده في الخزانة.
• بعد ذلك ، بنفس الطريقة ، قم بعمل ثقوب في الأرفف الداخلية (إن وجدت) لمجرى الهواء. في الجدار العلوي ، تحتاج إلى عمل ثقب مربع بهامش 3-5 مم للتكسير.

اتصال مجرى الهواء

• الخطوة التالية هي توصيل القناة. أدخل التمويج في الفتحات المصنوعة ، وفي الجدار العلوي للخزانة ، أعطه الشكل المربع المطلوب. قطع التمويج بهامش صغير ، وقطع الزوايا وثنيها للخارج.
• الآن يمكن تعليق الخزانة ذات التمويج على الحائط. تأكد من إغلاق جميع وصلات مجاري الهواء باستخدام مادة السيليكون مانع التسرب حتى لا تفقد الطاقة.
• اربط الصندوق محلي الصنع بالخزانة بحيث يربط المموج بعمود التهوية. نقوم أيضًا بلصقه على السيليكون ، ونغلق الفجوات الكبيرة بالرغوة.
• بعد ذلك ، يمكنك إصلاح الغطاء في الخزانة. قم بلفه على براغي ذاتية التنصت ، أو على المسامير - إذا كان الحامل مخصصًا للجدار.
• اربط التمويج بإحكام بالغطاء وتأمينه بمشبك. في هذا المكان ، ليس من الضروري طلاء المفصل بمادة مانعة للتسرب.
• إذا قمت بتوصيل غطاء المحرك مباشرة ، فقم ببساطة بتوصيل القناة بعمود التهوية. لتسهيل الإرساء ، استخدم شواية خاصة بفتحة دائرية ، كما هو موضح في الصورة. ربط التمويج بالتهوية
• عند استخدام مجاري الهواء PVC ، يكون التثبيت مشابهًا: نقوم ببساطة بتوصيل الأنابيب بزوايا المكونات وتنفيذها للتهوية.

ملحقات لمجاري الهواء البلاستيكية

التثبيت على الحائط بدون خزانة

• لا يوجد لدى كل شخص خزائن حائط فوق الموقد ، خوفًا من تلفها السريع من البخار والرطوبة العالية. علاوة على ذلك ، عادة ما تكون خزانات الحائط ضيقة ، مما لا يسمح بتركيب أغطية واسعة في الداخل. إذا لم يكن هناك حامل مدمج ، فحينئذٍ يتم توصيل إطار على شكل حرف U بالحائط من الزوايا الموجودة على المسامير. يعمل هذا الحامل كدعم للجسم.
• وكيف يتم تثبيت غطاء المطبخ ، إذا كان لا يمكن تثبيته على الحائط بمسامير عادية؟ غالبًا ما تنشأ مثل هذه المشكلات لأصحاب مواقد الغاز عندما يتداخل الأنبوب مع التثبيت العادي.
• في هذه الحالة ، يمكنك شراء مسامير طويلة للسباكة ، والتي من ناحية تبدو وكأنها برغي ذاتي التنصت ، ومن ناحية أخرى ، بها خيط مع صمولة. يمكنك ببساطة تثبيتها في الحائط مثل المسامير ، وإرفاق جسم غطاء المحرك بها على المسافة المطلوبة من الحائط.

تركيب الغطاء بجانب أنبوب الغاز

تركيب غطاء المحرك في المطبخ - تعليمات الفيديو:

وفي النهاية ، يبقى فقط توصيل الغطاء بالشبكة ، من خلال مقبس ، أو عن طريق توصيله بشكل دائم من خلال فتيل. لا تنس توصيل التأريض أولاً ، فسوف يزيل الجهد المحتمل من العلبة عند تشغيل المراوح.
إذا كان كل شيء يعمل ، يمكنك ارتداء غطاء مزخرف والاستمتاع بالهواء النقي أثناء الطهي!

أنواع القلنسوات

ليس من السهل دائمًا اختيار غطاء لموقد الغاز. هناك أنواع مختلفة من شفاطات المطبخ وتختلف بشكل أساسي في طريقة التركيب. هناك أنواع من المعدات:

• موقوف عن العمل؛
• المضمنة؛
• حائط؛
• ركن؛
• جزيرة.

فوق الموقد وستؤثر ميزات الغرفة بشكل مباشر على اختيار طراز المطبخ. عادةً ما يتم وضع نظام التعليق أسفل الأرفف ، ويكون النظام المدمج "مخفيًا" داخل الخزانات أو الأرفف الموجودة فوق الموقد مباشرةً.
يتم توصيل أنظمة الحائط مباشرة بالجدار عند مستوى معين فوق الموقد. عندما يكون موقد الغاز في زاوية الغرفة ، من الضروري تثبيت نظام عادم الزاوية. صُنع هذا الغطاء بشكل خاص بحيث يتواءم تمامًا مع وظائفه في مكان معين في الغرفة.

عادة ما يتم توصيل أنظمة عادم الجزيرة مباشرة بالسقف. يتم استخدامها في الأماكن التي توجد فيها الألواح في وسط الغرفة ومن المستحيل ببساطة إصلاح الغطاء بطريقة مختلفة. غالبًا ما يوجد هذا الترتيب في المطابخ الاحترافية ، على سبيل المثال ، في المقاصف أو المطاعم ، أو في المطابخ الكبيرة في الشقق السكنية ذات التصميم غير القياسي.
