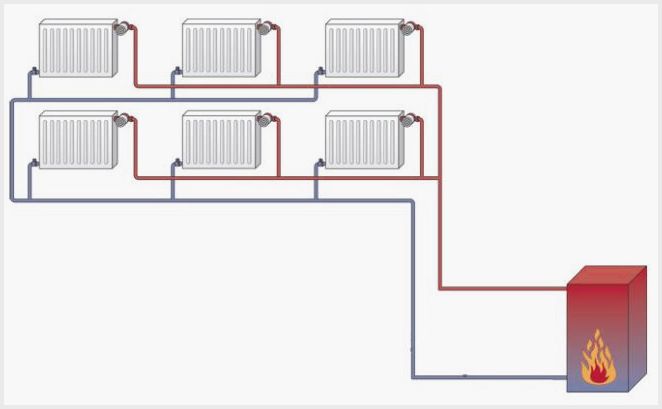

نظام تسخين ثنائي الأنابيب
في هذا النظام ، يتنقل الناقل الحراري عبر المدفأة إلى المشعات والعكس.
في مثل هذا النظام ، هناك نوعان من الأنابيب: الأول يغذي ويقسم المبرد الساخن ، والثاني - السائل المبرد يعود إلى المرجل.
نظام الأنبوبين مقسم إلى أفقي وعمودي.
تتمثل مزايا النظام الرأسي في عدم ظهور احتقان الهواء أثناء التشغيل ، مما يجعل مثل هذا الاتصال غير رخيص للغاية. باستخدام هذا النظام ، يمكنك توصيل كل طابق بطريق سريع فردي.
بالنسبة للمنازل الخاصة الكبيرة ، غالبًا ما يستخدم نظام التدفئة الأفقي. هنا يتم توصيل البطاريات بخط أنابيب أفقي.
تأتي الجيوب الهوائية بمساعدة فتحات التهوية. ينقسم نظام التدفئة هذا أيضًا إلى أنظمة بأسلاك علوية وسفلية.
في النظام الأفقي مع الأسلاك السفلية ، يتم وضع خط الأنابيب الساخن في الطابق السفلي ، ويتم وضع الناهض العائد إلى أسفل.
من أجل تحسين الدورة الدموية ، يتم تثبيت المرجل أسفل مستوى المشعات ، بالإضافة إلى وضع رافع رجوع أسفل المرجل. لإزالة الهواء من الشبكة ، يتم تضمين خط هواء علوي في الدائرة.
في نظام التدفئة مع الأسلاك العلوية ، يعمل خط الأنابيب العلوي في العلية إذا كان للمبنى سقف مائل.
تتمثل ميزة نظام التدفئة مع أنبوبين في تركيب منظم حرارة تلقائي للتزويد بالحرارة ، مما يجعل من الممكن ضبط درجة الحرارة بالكامل في الغرف الفردية.
يتضمن ذلك أيضًا استقلالية تشغيل أجهزة الدائرة ، والتي يتم توفيرها بواسطة نظام تجميع خاص.
يتمثل الاختلاف بين نظام ثنائي الأنابيب ونظام أحادي الأنبوب في أنه في الأول يمكنك تشغيل بطاريات إضافية بعد توصيل البطاريات الرئيسية ، وكذلك إمكانية التمدد في اتجاهات أفقية ورأسية.
على عكس الأنبوب الفردي ، يمكنك هنا أيضًا تصحيح الأخطاء المحتملة بسهولة.
تكون عيوب هذا النظام ضئيلة إذا كان لديك المقدار الضروري من الموارد المالية ولديك الفرصة للاتصال بالسيد.
تركيب نظام تدفئة بهيكل أنابيب أفقي سفلي
يتيح لك هذا النظام الحصول على خزان من النوع المفتوح في مكان دافئ جيد. أيضًا ، من الممكن توصيل خزانات التمدد والإمداد ، مما يتيح لك استخدام الماء الساخن مباشرة من أنظمة التدفئة.
في الأنظمة ذات الدوران الإجباري ، لتقليل استهلاك الأنابيب ، يتم وضع رافعات التفريغ والإمداد في مستوى الأول.
- يتم تثبيت موصلات الزاوية لأسفل على فتحات الغلاية.
على الأرض ، يتم تثبيت فرعين من الأنابيب تحت الجدران. يتم توصيل فرع واحد بمخرج إمداد الغلاية والباقي بمخرج الاستلام.
تحت كل جهاز تسخين ، يتم تثبيت المحملات التي تجمعها مع الأنابيب.
يتم تركيب الخزان الواسع على الجزء العلوي من أنبوب الإمداد.
يتم توصيل المضخة بمدخل خزان التسخين ، ويتم توصيل الطرف الحر لأنبوب التفريغ بالمضخة.
تركيب نظام تدفئة بهيكل سلكي علوي أفقي
عيوب مثل هذا النظام هي أن الخزان الواسع يوضع خارج الغرفة الدافئة في السقف.
- يتم توصيل موصل زاوية بقسم الأنبوب الذي يغادر المرجل من أجل قلب الأنبوب لأعلى.
- بمساعدة المحملات والزوايا ، يتم تثبيت الفرع العلوي ، ويتم تثبيت المحملات فوق أجهزة التسخين.
- يتم لحام المحملات في الجزء العلوي من الأنبوب ، ويتم وضع صمام إغلاق عند نقطة التقاطع.
- بعد ذلك ، في الطابق الأول ، يتم دمج الفرع السفلي لأنبوب التفريغ ، والذي يجمع جميع الأنابيب القادمة من البطاريات السفلية.
- يتم تثبيت الطرف الحر لأنبوب التفريغ في الممر الجانبي ، والذي يتم تثبيته في قسم أنبوب الاستقبال.
نظام أنبوبين
هناك عدة أنواع منه. مبدأ العملية هو نفسه ويتألف مما يلي. يرتفع الماء الساخن من خلال الناهض ومنه يدخل المشعات. ومنهم يدخل خط الأنابيب عبر الطرق السريعة وخطوط العودة ، ثم إلى جهاز التسخين. مع هذا النظام ، يتم تقديم المبرد بواسطة أنبوبين في نفس الوقت: إرجاع وإمداد ، لذلك يطلق عليه اسم ثنائي الأنابيب. يتم توفير المياه في هذا النظام مباشرة من مصدر المياه. تحتاج إلى خزان تمدد ، يمكن أن يكون بسيطًا أو مع دوران المياه.

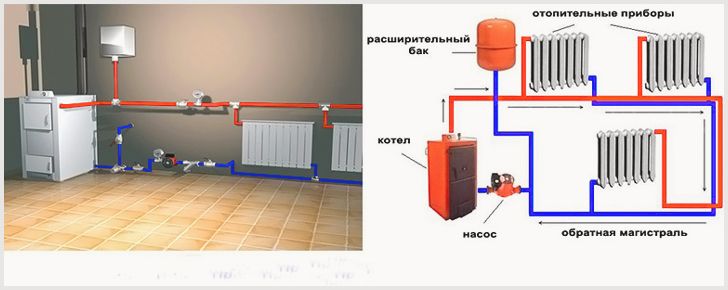

رسم تخطيطي لنظام تسخين ثنائي الأنابيب بمضخة دورانية.
يتضمن تكوين بسيط حاوية بها أنبوبان. أحدهما عبارة عن رافع إمداد بالمياه ، والثاني يستخدم لتصريف السوائل الزائدة.
يحتوي التصميم الأكثر تعقيدًا على 4 أنابيب. أنبوبان يوفران الدورة الدموية ، وهناك حاجة إلى أنبوبين آخرين للتحكم والفيضان ، كما أنهما يراقبان منسوب المياه في الخزان.
يمكن تشغيل الأنظمة ثنائية الأنابيب باستخدام مضخة الدوران. اعتمادًا على طريقة الدوران ، يمكن أن يكون تيارًا مشتركًا أو مسدودًا. في الحالة الثانية ، تكون حركة الماء الدافئ معاكسة تمامًا لاتجاه الماء المبرد بالفعل. يتميز هذا المخطط بطول حلقات الدوران ، والتي تعتمد على مسافة السخان إلى المرجل. حلقات الدوران لها طول متساوٍ في الأنظمة ذات تدفق المياه في اتجاه واحد ، وتعمل جميع الأجهزة والرافعات في ظروف متساوية.
يتميز نظام التسخين ثنائي الأنابيب بمجموعة كبيرة من المزايا مقارنة بالأنبوب الأحادي:
- إمكانية توزيع الحرارة في غرف مختلفة ؛
- يمكن استخدامها في طابق واحد ؛
- توجد أنظمة قفل نواقل الإرجاع والإمداد في الطابق السفلي - وهذا يوفر بشكل كبير مساحة أماكن المعيشة ؛
- تقليل فقد الحرارة.
العيب الوحيد هو الاستهلاك الكبير للمواد: تحتاج إلى أنابيب أكثر مرتين من الوصلات أحادية الأنابيب. أيضا ، فإن العيب هو انخفاض ضغط الماء في خط الإمداد: سوف تكون هناك حاجة إلى الصنابير لنزيف الهواء.
يأتي المخطط الأفقي ذو الأنبوبين المغلقين بسلك سفلي وعلوي. ميزة الأسلاك السفلية: يمكن تشغيل أقسام النظام تدريجياً ، حيث يتم بناء الأرضيات. يمكن استخدام المخطط الرأسي ثنائي الأنابيب في المنازل ذات عدد الطوابق المتغير. أي من أنواع مخططات الأنبوبين أغلى من الأسلاك الأفقية أحادية الأنبوب ، من أجل الراحة والتصميم ، يجب تفضيل مخطط ثنائي الأنابيب.
السمات المميزة لنظام التدفئة
أكبر ميزة هي الاستقلال الكهربائي ، والناقص هو الأنابيب التي لها قطر كبير والأسلاك مائلة.
بالمقارنة مع خيار الأنبوبين ، هناك عدد قليل من المزايا:
- يمكن تحويل الأنابيب إلى نظام "الأرضية الدافئة" أو يمكن توصيل مشعات التدفئة ؛
- يمكن تنفيذه بغض النظر عن تصميم الغرفة ؛
- يغطي المحيط بأكمله بحلقة مغلقة ؛
- إنها أقل كثافة في المواد وتكلفة أقل.
أثناء الاستخدام ، قد يكون من الصعب أحيانًا المرور عبر الأنابيب ، ولكن يمكن حل ذلك بسهولة عن طريق تركيب معدات المضخة. إنها تنتج دورانًا كفؤًا لسائل التبريد عبر الأنابيب.
مخطط الأنبوب العمودي المفرد هو مثال شائع على الأسلاك في المباني السكنية.
نظام تسخين أحادي الأنبوب مع مضخة.
ويستخدم الأفقي بشكل أساسي لتدفئة الغرف الضخمة ونادرًا ما يستخدم في المباني الخاصة (بشكل رئيسي في المنازل الصغيرة المكونة من طابق واحد). هنا يتجاوز أنبوب الإمداد السخانات الموجودة على نفس المستوى. يبرد الماء الموجود في كل مشعاع ، وعند الاقتراب من آخر أجهزة التسخين ، يصبح بالفعل مبردًا بشكل كبير.سيساعد هذا النظام في تقليل تكاليف التركيب والأنابيب ، لكن له عيبان.
أولاً ، هذه مشكلة في تنظيم الحرارة في أي جهاز تسخين. لا يمكنك زيادة نقل الحرارة وتقليله وإيقاف تشغيل المبرد. في ممارسة التثبيت ، يوجد رابط - تجاوز ، والذي يسمح لك بإيقاف تشغيل الرادياتير دون إغلاق النظام. يتم تسخين الغرفة بشكل غير مباشر عن طريق الناهض أو أنابيب الإمداد. عيب آخر هو أنك تحتاج إلى استخدام مشعات بأحجام مختلفة. لكي يكون انتقال الحرارة هو نفسه ، يجب أن يكون السخان الأول صغيرًا جدًا ، ويجب أن يكون الأخير كبيرًا. كما يتم استخدام مخطط تسخين أفقي أحادي الأنبوب.
طرق تركيب أنظمة التدفئة
تعتمد طرق التركيب على خصائص النظام.
يتم تحديد تكلفة أعمال تركيب التدفئة من خلال خصائص مشروع معين ، ويمكن للمتخصصين ذوي الخبرة فقط في هذا العمل حساب كل شيء.
إذا كان من الضروري تثبيت التدفئة مع الدوران الطبيعي ، فسيكون تركيب نظام مع انسكاب علوي فعالاً. يدور الماء عبر الأنابيب نفسها. لا تعمل أنظمة الانسكاب السفلي بشكل فعال بدون مضخة دوران.
مخطط تجميع (شعاع) الأسلاك لنظام التدفئة.
طرق التثبيت مصنفة أيضًا:
- حسب نوع الأسلاك (جامع ، شعاع) ؛
- بعدد الناهضين
- حسب نوع توصيل الأنابيب (جانبي أو سفلي).
تركيب التدفئة مع وصلة الأنابيب السفلية هو الأكثر شعبية. يصبح من الممكن عدم تشغيل خط الأنابيب مباشرة على طول الجدران ، ولكن إخفائه تحت الأرض أو اللوح. يتحقق المظهر الجمالي للغرفة.
يتم تنفيذ التصنيف الرئيسي لطرق التركيب بالاعتماد الكامل على المخطط. يمكنك تثبيت نظام تسخين ثنائي الأنابيب أو تثبيت نظام تدفئة أحادي الأنبوب. في الحالة الثانية ، يتدفق الماء عبر خط الأنابيب عبر المشعات ، ويبرد على طول الطريق. سيكون المبرد الأخير أبرد من الأول. مع نظام ثنائي الأنابيب ، يتم توصيل أنبوبين بالمشعات: العودة والمباشرة. هذا يسمح لك بإنشاء نفس درجة حرارة المشعات. الخيار الأول هو الأبسط والأرخص ، نظرًا لانخفاض تكلفة المواد. لكنها فعالة فقط في المنازل الصغيرة. إذا كان منزلك أكثر من 100 متر مربع أو يحتوي على أكثر من طابق واحد ، فمن الأفضل تركيب تدفئة من أنبوبين.
يوفر نظام الأنبوبين اختيارًا ممتازًا لطرق تثبيت المشعات:
- اتصال تسلسلي
- اتصال موازية؛
- اتصال جانبي أحادي الاتجاه
- اتصال قطري.
اعتمادًا على موقع رافعات الإمداد ، توجد طرق معينة لتركيب التدفئة المستقلة:
- التسخين بالأسلاك الأفقية.
- تدفئة بالأسلاك العمودية.
- تدفئة بدون رافعات مع خطوط إمداد وعودة.
نظام الأنبوب الواحد أرخص. إذا كنت تهتم بجودة نظام التدفئة ، فلا داعي لتوفير المال لشراء الأسلاك ذات الأنبوبين ، لأننا نحظى بفرصة التحكم في الحرارة في الغرف.
شارك هذا المقال المفيد:
كيف يعمل نظام التدفئة ثنائي الأنابيب
يتمثل الاختلاف الرئيسي في تصميم نظام ثنائي الأنابيب في وجود دائرتين مسؤولتين عن توزيع المبرد.
واحدًا تلو الآخر ، يتم تزويد الناقل بالمشعات ، وفي الثانية ، بعد إطلاق الحرارة ، يعود إلى المرجل. اتضح حلقة مفرغة ، حيث يوجد دوران مستمر طوال فترة تشغيل المرجل. يفضل استخدام مثل هذا النظام للمنازل الكبيرة.
مثل أنظمة الأنابيب المفردة ، تكون أنظمة الأنبوبين مفتوحة ومغلقة. تتميز بوجود خزان تمدد في التصميم. أيضًا ، يمكن أن يحتوي النظام على أسلاك علوية أو سفلية:
- في نظام التدفئة ذي الأسلاك السفلية ، يمتد خط أنابيب الإمداد تحت الأرض أو في الطابق السفلي من المنزل ، وتكون دائرة الإرجاع أقل. يجب تركيب المرجل تحت مستوى المشعات.
- يشير مخطط الأسلاك العلوي إلى وضع خط أنابيب إمداد في الجزء العلوي من المنزل (تحت السقف أو في علية معزولة).
التركيب والصيانة
يختلف تركيب الدائرة ذات الأنبوبين عن تركيب دائرة أحادية الأنبوب ، الأمر الذي يتطلب الكثير من الوقت والجهد. بالنسبة للنظام ذي الأسلاك العلوية ، يجب تنفيذ خطوات العمل التالية دون فشل:
- بادئ ذي بدء ، يتم تثبيت الخط العلوي للنظام ، والذي ينطلق من المرجل ويتحرك فوق المشعات. في أماكن التوصيل المستقبلي للبطاريات ، يتم تثبيت المحملات.
- عند اكتمال تركيب الخط العلوي ، يتم توصيل المحملات بالأنابيب العلوية للمشعات ، ويتم تثبيت الصمامات بالقرب من الوصلات.
- بعد ذلك ، يجري تركيب خط الأنابيب السفلي. كقاعدة عامة ، تعمل الدائرة على طول محيط المنزل في الطابق السفلي وتجمع الأنابيب الممتدة من أسفل المشعات.
- يتم توصيل الطرف الحر لخط أنابيب المخرج بالغلاية. يتم توصيل مضخة دورانية مباشرة أمام المدخل إذا كان المشروع متوفرا لذلك.
يعتبر نظام التدفئة ذو الأنابيب السفلية أكثر عملية في هذا الصدد. يمكن وضع خزان التمدد في غرفة دافئة (وهذا ، بالمناسبة ، يزيد من نقل الحرارة الكلي للنظام ، مما يسمح لك بتسخين ليس العلية الباردة ، ولكن مساحة المعيشة).
يتم وضع دائرة المخرج على نفس المستوى ، وتعمل دائرة الإمداد أقل بكثير مما كانت عليه في النموذج الأول. هذا الترتيب يحفظ لقطات خط الأنابيب ويحسن المكون الجمالي للهيكل. ومع ذلك ، يجب أن يؤخذ في الاعتبار أن مثل هذا المخطط لن يعمل بشكل فعال إلا مع التداول القسري.
الايجابيات
يمكن اعتبار الميزة الرئيسية لنظام التسخين ثنائي الأنابيب هو التسخين المنتظم للمشعات ، بغض النظر عن مدى بُعدها عن المرجل. وهناك فوائد أخرى أيضا:
- بالفعل في مرحلة صياغة المشروع ، من الضروري تثبيت وحدات تحكم خاصة في درجة الحرارة ، مما يجعل من الممكن التحكم يدويًا في نظام درجة الحرارة لكل غرفة.
- ترتبط عناصر التسخين في مثل هذا النظام بالتوازي ، بينما في نظام أحادي الأنابيب متصلة في سلسلة.
- من الميزة السابقة يتبع الاحتمال المفيد لإضافة عناصر إضافية إلى الدائرة ، حتى بعد التجميع والتشغيل.
- يتم تمديد النظام بسهولة أفقياً ورأسياً. عند الانتهاء من بناء المنزل ، لن يكون من الصعب إجراء التدفئة في المباني الجديدة.
- النظام ليس عرضة لإزالة الجليد.
سلبيات
من بين أوجه القصور ، الأكثر وضوحا والكذب على السطح هو ارتفاع تكلفة تنفيذ المشروع. وعلاوة على ذلك:
- التصميم أكثر صعوبة.
- هناك حاجة إلى المزيد من الأنابيب.
- يتطلب إجراء التثبيت عمالة كثيفة ويستغرق وقتًا طويلاً.
مبدأ تشغيل نظام التسخين أحادي الأنبوب
يتم تشغيل نظام التسخين أحادي الأنبوب وفقًا لمبادئ بسيطة إلى حد ما. لا يوجد سوى خط أنابيب واحد مغلق يدور المبرد من خلاله. بالمرور عبر المرجل ، يسخن الناقل ، ويمر عبر المشعات ، فإنه ينقل هذه الحرارة إليهم ، وبعد ذلك ، يتم تبريده ، ويدخل مرة أخرى إلى المرجل.
الناهض في نظام أحادي الأنابيب هو أيضًا واحد ، ويعتمد موقعه على نوع المبنى. لذلك ، بالنسبة للمنازل الخاصة المكونة من طابق واحد ، فإن المخطط الأفقي هو الأنسب ، بينما بالنسبة للمباني متعددة الطوابق - الرأسي.
لتحسين كفاءة نظام الأنبوب الواحد ، يمكن إجراء بعض التحسينات. على سبيل المثال ، قم بتثبيت تجاوزات - عناصر خاصة ، وهي أقسام أنابيب تربط الأنابيب المباشرة والعودة للرادياتير.
يتيح هذا الحل توصيل منظمات الحرارة بالرادياتير الذي يمكنه التحكم في درجة حرارة كل عنصر تسخين ، أو فصلها تمامًا عن النظام.ميزة أخرى للتجاوز هي أنها تسمح لك باستبدال أو إصلاح عناصر التسخين الفردية دون إغلاق النظام بأكمله.
تركيب الميزات
لكي يمنح نظام التدفئة الدفء لأصحاب المنزل لسنوات عديدة ، أثناء عملية التثبيت ، يجدر الالتزام بالتسلسل التالي من الإجراءات:
- وفقا للمشروع المطور ، يتم تركيب المرجل.
- يتم تركيب خط الأنابيب. في الأماكن التي ينص فيها المشروع على تركيب مشعات وتجاوزات ، يتم تثبيت المحملات.
- إذا كان النظام يعمل وفقًا لمبدأ الدوران الطبيعي ، فمن الضروري توفير منحدر من 3-5 سم لكل متر طول. بالنسبة لدائرة ذات دوران قسري ، يكفي انحدار 1 سم لكل متر من الطول.
- بالنسبة للأنظمة ذات الدوران القسري ، يتم تثبيت مضخة دوران. يجب ألا يغيب عن الأذهان أن الجهاز غير مصمم للعمل في درجات حرارة عالية ، لذلك سيكون من الأفضل تثبيته بالقرب من مدخل أنبوب الرجوع إلى المرجل. بالإضافة إلى ذلك ، يجب توصيل المضخة بالشبكة الكهربائية.
- تركيب خزان التمدد. يجب وضع الخزان المفتوح في أعلى نقطة في النظام ، مغلقًا - في أي مكان مناسب (غالبًا ما يتم تثبيته بالقرب من المرجل).
- تركيب مشعات التدفئة. يزنون كثيرًا (خاصةً عند ملئهم بالماء) ، لذلك يتم تثبيتهم بأقواس خاصة ، والتي ، كقاعدة عامة ، تأتي مع المجموعة. غالبًا ما يتم التثبيت تحت فتحات النوافذ.
- يتم تثبيت أجهزة إضافية - رافعات Mayevsky ، والمقابس ، وأجهزة الحجب.
- المرحلة النهائية هي اختبار النظام النهائي ، حيث يتم توفير الماء أو الهواء تحت الضغط. إذا لم تكشف الاختبارات عن مناطق المشاكل ، فإن النظام جاهز للتشغيل.
مزايا
بالنسبة للمنازل الخاصة ذات المساحة الصغيرة ، تبدو النسخة أحادية الأنبوب من نظام التدفئة أكثر تفضيلًا نظرًا لمزاياها التالية:
- سهولة الصياغة.
- سهولة تركيب النظام.
- تقليل تكلفة شراء المواد والمعدات.
- ديناميكا مائية مستقرة.
- سلامة دوران المبرد ، والتي تتم بشكل طبيعي.
عيوب
هناك عدد من العيوب التي سيتعين على مالكي أنظمة التدفئة أحادية الأنبوب تحملها:
- الصعوبات في تصحيح الأخطاء التي حدثت في مرحلة التصميم في المخطط المطبق.
- تسخين غير متساوٍ لعناصر التسخين الموجودة على مسافات مختلفة من المرجل.
- الترابط الوثيق بين العناصر.
- معدلات عالية من المقاومة الهيدروديناميكية.
- استحالة تعديل معدل تدفق المبرد.
- خسائر حرارة كبيرة نسبيًا.
- عدد محدود من المشعات التي يمكن وضعها على رافع واحد.
