في أي سرعة يجب أن تعمل مضخة التسخين؟

ميزات تشغيل أنظمة التدفئة المجهزة بمضخة

يمكن تسخين المنازل الريفية المجهزة بنظام تدفئة منفصل بشكل غير متساوٍ بسبب الطاقة الحرارية الموزعة في جميع الغرف. ستصل أقل كمية حرارة إلى تلك الغرف الأبعد عن الغلاية. لحل هذه المشكلة ، من الممكن ليس فقط التوقف عند إنشاء أنظمة تدفئة جديدة مع خط أنابيب بقطر كبير ، ولكن أيضًا لربط المضخة بنظام التدفئة. موجود حاليا.

مخطط نموذجي لتركيب مضخة الدوران: 1 - مرجل ، 2 - فتحة تهوية ، 3 - صمام ترموستاتي ، 4 - مبرد ، 5 - صمام موازنة ؛ 6 - خزان غشاء ، 7 - صمام كروي ، 8 - مرشح ، 9 - مضخة دوران ، 10 - مقياس حرارة ، 11 - صمام أمان.

إن توصيل مضخة بنظام التدفئة ليس مكلفًا مثل توصيل خط أنابيب جديد.

في نفس الوقت ، يتم تطبيق إجراءات التفكيك على أنظمة التدفئة القديمة في هذه الحالة ، والتي لا يمكن أن تكون مهمة سهلة. يعد تركيب المضخة أرخص بكثير ، خاصة وأن تركيبها يمكن دائمًا أن يتم يدويًا. تتجنب المضخة تشكيل أقفال الهواء داخل الأنابيب ، مما يضمن دورانها الطبيعي عبر خط الأنابيب. بمساعدة المضخة ، يتم تحقيق استقرار مؤشرات درجة الحرارة في كل غرفة في المنزل. يعمل الجهاز ككل على تحسين تشغيل نظام التدفئة في أي منطقة سكنية.

مخطط أنابيب مضخة الدورة الدموية.

يعد نوع المضخة الخالية من الخانق المختومة لنظام التدفئة هو الأكثر شيوعًا بسبب التشغيل البسيط والتصميم المريح. جسم هذا النوع من المضخات مصنوع من الحديد الزهر. في هذه الحالة ، يمكن استخدام البلاستيك أو الفولاذ كمواد لجزء مثل الدوار. تشغيل هذه الأجهزة صامت. في هذه الحالة ، لن يكون من الضروري استبدال الحشيات في نظام التدفئة ، والتي لن يتم ملؤها بعنصر تبريد وزيوت تشحيم ، ولكن بالماء. خلال فترة التشغيل بأكملها ، ستتميز الوحدة بموثوقية عالية. الشرط الرئيسي لذلك هو التوصيل الصحيح للمضخة بنظام التدفئة.

ما هي مضخة الدورة الدموية ولماذا تحتاجها

مضخة الدوران هي جهاز يغير سرعة حركة وسط سائل دون تغيير الضغط. في أنظمة التدفئة ، يتم وضعها لتدفئة أكثر كفاءة. في الأنظمة ذات الدوران القسري ، يعد عنصرًا لا غنى عنه ، في أنظمة الجاذبية يمكن ضبطه إذا كان من الضروري زيادة الطاقة الحرارية. يتيح تركيب مضخة دوران ذات سرعات متعددة تغيير كمية الحرارة المنقولة اعتمادًا على درجة الحرارة بالخارج ، وبالتالي الحفاظ على درجة حرارة ثابتة في الغرفة.

منظر مقطعي لمضخة دوران دوار رطب

هناك نوعان من هذه الوحدات - بدوار جاف ورطب. تتمتع الأجهزة ذات الدوار الجاف بكفاءة عالية (حوالي 80٪) ، لكنها صاخبة جدًا وتتطلب صيانة دورية. تعمل الوحدات الدوارة الرطبة بصمت تقريبًا ، وبجودة سائل التبريد العادي ، يمكنها ضخ المياه دون أعطال لأكثر من 10 سنوات. لديهم كفاءة أقل (حوالي 50٪) ، لكن خصائصهم أكثر من كافية لتدفئة أي منزل خاص.

توصيات للتركيب الصحيح للمضخة

من أجل أن يكون الوصول لخدمة المضخة مناسبًا ، يجب توصيل الوحدة بشكل صحيح. من الناحية العملية ، عند تثبيت المضخة ، يجب مراعاة قواعد التثبيت الأساسية:

بعد تركيب مضخة الدوران ، يجب أن تكون متاحة دائمًا بحيث يمكن إصلاحها أو استبدالها بسهولة في حالة حدوث عطل.

1. يجب أن يكون كلا جانبي وحدة المضخة مجهزين بصمامات كروية خاصة ، والتي تكون ضرورية عند إجراء صيانة لنظام التدفئة بالكامل أو أثناء تفكيك الوحدة.
2. من الضروري تجهيز النظام بأكمله بفلتر لحماية الجهاز من تأثيرات الجزيئات الصغيرة التي تؤدي إلى إتلاف الوحدة ومكوناتها.
3. نظرًا لأن المياه التي تمر عبر نظام التدفئة ليست مثالية ، فستكون هناك حاجة إلى حماية إضافية للتشغيل العادي للمضخات. لذلك ، يجب تزويد مجرى التسخين بصمام من الأعلى ، والذي يجب تثبيته. يمكنك اختيار أي صمام: تلقائي أو يدوي. والغرض منه هو تحرير الجيوب الهوائية التي تتشكل في الأنابيب ؛ ويجب توجيه أطرافها بوضوح لأعلى.
4. يجب تركيب المضخة الرطبة في وضع أفقي بحيث يتم غمرها بالكامل في الماء ، وليس مجرد جزء منفصل. قد يتسبب التثبيت غير الصحيح في تلف سطح عمل الوحدة ، وسيكون التثبيت بلا معنى.
5. لزيادة إمكانات العمل للهيكل ، من الضروري إجراء معالجة خاصة لجميع السحابات والوصلات في النظام باستخدام عامل مانع للتسرب.
6. من الضروري اتباع التسلسل في عملية توصيل المضخة والمثبتات.

كيف تعمل الوحدة

يشبه مبدأ تشغيل وحدة الدوران إلى حد كبير تشغيل مضخة الصرف. إذا تم تثبيت هذا الجهاز في نظام التسخين ، فسوف يتسبب ذلك في حركة المبرد بسبب التقاط السائل من جانب واحد وإجباره على خط الأنابيب من الجانب الآخر

يشبه مبدأ تشغيل وحدة الدوران إلى حد كبير تشغيل مضخة الصرف. إذا تم تثبيت هذا الجهاز في نظام التسخين ، فسوف يتسبب ذلك في حركة المبرد عن طريق التقاط السائل من جانب وإجباره على خط الأنابيب من الجانب الآخر. كل هذا يحدث بسبب قوة الطرد المركزي ، والتي تتشكل أثناء دوران العجلة مع الريش. أثناء تشغيل الجهاز ، لا يتغير الضغط في خزان التمدد. إذا كنت ترغب في زيادة مستوى سائل التبريد في نظام التدفئة ، فقم بتثبيت مضخة معززة. تساعد وحدة الدوران فقط في التغلب على قوة المقاومة بالماء.

يبدو مخطط تثبيت الجهاز كما يلي:

• يتم تثبيت مضخة دورانية على خط الأنابيب مع خروج الماء الساخن من السخان.
• يتم تركيب صمام فحص على جزء من خط الأنابيب بين معدات الضخ والسخان.
• يتم توصيل خط الأنابيب بين الصمام الجانبي ومضخة الدوران عن طريق ممر جانبي بخط أنابيب الإرجاع.

يشير مخطط التثبيت هذا إلى إطلاق المبرد من الجهاز فقط إذا كانت الوحدة مملوءة بالماء. من أجل الاحتفاظ بالسائل في العجلة لفترة طويلة ، تم بناء جهاز استقبال مزود بصمام فحص في نهاية خط الأنابيب.

يمكن لمضخات التدوير المستخدمة للأغراض المنزلية أن تطور سرعة سائل التبريد تصل إلى 2 م / ث ، والوحدات المستخدمة في المجال الصناعي تسرع المبرد حتى 8 م / ث.

جدير بالمعرفة: يتم تشغيل أي نوع من مضخات الدورة الدموية بواسطة التيار الكهربائي. هذه معدات اقتصادية إلى حد ما ، حيث تبلغ قوة المحرك للمضخات الصناعية الكبيرة 0.3 كيلو واط ، بينما تبلغ 85 واط فقط للأجهزة المنزلية.

مبادئ تركيب وتوصيل المضخة

لتحضير نظام التسخين لتركيب المضخة ، يتم أولاً تفريغ سائل التسخين وتنظيف النظام بأكمله إذا كان ملوثًا. يتم ملء النظام بالماء فقط بعد إصلاح الأنابيب ، وبعد ذلك يتم فحصها بعناية بحثًا عن الأعطال لإزالة المزيد من الأعطال. باستخدام المسمار المركزي ، يتم إزالة الهواء الزائد من النظام.

من أجل أن تتفاعل المضخة المثبتة مع المبرد المبرد ، ولإطالة عمر خدمتها ، يتم تثبيت الوحدة في خط أنابيب خط الإرجاع. عند التثبيت في نظام تدوير قسري ، لا ينبغي توصيل خزان التمدد بالرافعة الرئيسية ، ولكن بخط أنابيب الإرجاع.

بعد وضع المضخة أفقيًا بدقة ، يتم توصيلها بالأنابيب. كجهاز إضافي ، يمكن تركيب مضخة الدوران في نظام دوران طبيعي. في هذه الحالة ، يجب أن تكون المضخة مزودة بفلتر وخيط قابل للفصل. يجب أن يتطابق قطر المرشح مع قطر المضخة. يجب أن يكون تشغيل النظام المضغوط مدعومًا بصمام تقليدي يتوافق مع قطر السن اللولبي للوحدة. عند استخدام نظام مفتوح ، فهو غير مطلوب.

بعد تركيب المضخة ، يجب تركيب صمام على خطوط الأنابيب الرئيسية والعائدة. للسماح بنفث الهواء من النظام ، يتم تثبيت جهاز خاص على الممر الجانبي.

حيث يخطط لتركيب المضخة يتم قطع انبوب ووصلة خاصة لصمامات الاغلاق يتم لحامها قبل وبعد وحدة المضخة. يجب القيام بذلك لسهولة إزالة الجهاز وتنظيفه وإصلاحه. بعد سد المياه بالصنابير على مخرج وأنابيب دخول المضخة ، يتم إيقاف تشغيل غلاية التدفئة ، ثم يتم فك الصواميل ، حيث يتم توصيل المضخة بالأنابيب.

من الضروري توصيل المضخة بعد بدء تشغيل النظام بالكامل وملء الأنابيب بالماء. يجب ألا يبقى الهواء في الأنابيب ، لذلك يتم إطلاقه في كل مرة قبل بدء تشغيل وحدة الضخ. لتحرير الهواء يدويًا ، استخدم صمامات خاصة مثبتة على جانبي وحدة الضخ.

اتصال الطاقة

تعمل مضخات الدورة الدموية من شبكة 220 فولت. الاتصال قياسي ، من المستحسن وجود خط طاقة منفصل مع قاطع الدائرة. ثلاثة أسلاك مطلوبة للتوصيل - المرحلة والصفر والأرضي.

مخطط التوصيل الكهربائي لمضخة الدورة الدموية

يمكن ترتيب الاتصال بالشبكة نفسها باستخدام مقبس وقابس ذي ثلاثة أسنان. تُستخدم طريقة التوصيل هذه إذا كانت المضخة مزودة بكابل طاقة متصل. يمكن أيضًا توصيله عبر كتلة طرفية أو مباشرة بواسطة كابل إلى المحطات.

تقع المحطات تحت غطاء بلاستيكي. نقوم بإزالته عن طريق فك بعض البراغي ، ونجد ثلاثة موصلات. عادة ما يتم التوقيع عليها (يتم تطبيق الرسوم التوضيحية على شكل N - سلك محايد ، L - طور ، و "الأرض" لها تسمية دولية) ، من الصعب ارتكاب خطأ.

مكان توصيل كابل الطاقة

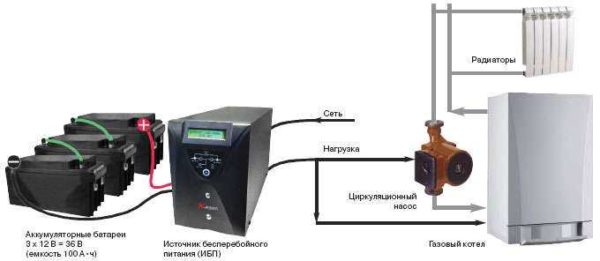

نظرًا لأن النظام بأكمله يعتمد على أداء مضخة الدوران ، فمن المنطقي عمل مصدر طاقة احتياطي - ضع مثبتًا مع بطاريات متصلة. مع نظام إمداد الطاقة هذا ، سيعمل كل شيء لعدة أيام ، لأن المضخة نفسها وأتمتة الغلاية "تسحب" الكهرباء بحد أقصى 250-300 واط. ولكن عند التنظيم ، تحتاج إلى حساب كل شيء وتحديد سعة البطاريات. عيب مثل هذا النظام هو الحاجة إلى التأكد من عدم تفريغ البطاريات.

كيفية توصيل دائري كهربائي بالكهرباء من خلال مثبت

مرحبا. وضعي هو أن مضخة 25 × 60 تقف مباشرة بعد المرجل الكهربائي 6 كيلو واط ، ثم ينتقل الخط من الأنبوب 40 مم إلى الحمام (هناك ثلاثة مشعات فولاذية) ويعود إلى المرجل ؛ بعد المضخة ، يرتفع الفرع ، ثم 4 أمتار ، لأسفل ، يرن منزل 50 مترًا مربعًا. م من خلال المطبخ ، ثم من خلال غرفة النوم ، حيث يتضاعف ، ثم القاعة ، حيث يتضاعف ثلاث مرات ويتدفق إلى المرجل ؛ في فرع الحمام 40 مم ، يترك الحمام ، ويدخل الطابق الثاني من المنزل 40 مترًا مربعًا. م (هناك نوعان من مشعات الحديد الزهر) وتعود إلى الحمام في خط العودة ؛ لم تصل الحرارة إلى الطابق الثاني ؛ فكرة تركيب مضخة ثانية في الحمام للتزويد بعد الفرع ؛ الطول الإجمالي لخط الأنابيب 125 م ما مدى صحة الحل؟

الفكرة صحيحة - المسار طويل جدًا لمضخة واحدة.

ما هي المؤشرات التي يجب مراعاتها عند اختيار المضخة

يعتمد الاختيار الصحيح للمضخة على مؤشر المقاومة الهيدروليكية الذي يتغلب عليه الجهاز نفسه ، في عملية إنشاء الضغط المطلوب وقوة تدفق المياه. بالنسبة للمضخة المختارة على النحو الأمثل ، يجب أن تكون الطاقة الموصى بها أقل من المضخة المحسوبة بنسبة 10-15٪ من مؤشر الطاقة المحسوب. إذا تم تجاوز مستوى الطاقة المطلوب ، فقد يكون للجهاز عمر خدمة أقصر ، مما يؤدي إلى تآكله السريع. من الممكن زيادة مستوى الضوضاء في نظام التدفئة. إذا كانت طاقة الوحدة أقل ، فلن يتم توفير الكمية المطلوبة من المبرد في ظل هذه الظروف.

مخطط جهاز مضخة الدورة الدموية.

يعتمد حساب مؤشر طاقة المضخة على قطر وطول خط الأنابيب ومستوى درجة حرارة الماء وضغط المبرد. يجب تزويد عشرة أمتار من نظام التدفئة بنصف متر من الضغط بسبب المضخة. تتم مقارنة معدل تدفق المبرد أثناء العمليات الحسابية مع مستوى تدفق الماء المستخدم في الغلاية ، والتي تُعرف قوتها. يجب أن يكون لديك بيانات لحساب كمية المياه اللازمة للتشغيل العادي لكل حلقة من حلقات نظام التدفئة. يمكن حساب الخسائر الحرارية للمبنى على أساس جداول التوصيل الحراري للمواد. يتم أيضًا مراعاة طول أنبوب الحرارة وعدد مشعات التدفئة. يتم تحديد قوة البطارية حسب كمية المياه المطلوبة في الدقيقة لضمان التسخين الأمثل للغرفة.

يمكن تجهيز مضخة الدوران إما بتحكم إلكتروني أو يدوي في السرعة. إذا تم ضبط سرعة عمود المضخة على أعلى علامة ، فيجب الحصول على أقصى معامل تشغيل للجهاز.

جهاز ضخ

نظرًا لتزويد الجزء الثابت للمحرك بالطاقة ، يتم فصله عن الدوار باستخدام زجاج مصنوع من الفولاذ المقاوم للصدأ أو مادة الكربون.

العناصر الرئيسية التي تتكون منها مضخة الدورة الدموية هي:

• مبيت مصنوع من الفولاذ المقاوم للصدأ أو البرونز أو الحديد الزهر أو الألومنيوم ؛
• رمح الدوار والدوار.
• عجلة مع شفرات أو المكره ؛
• محرك.

كقاعدة عامة ، المكره عبارة عن بناء قرصين متوازيين ، متصلين ببعضهما البعض عن طريق شفرات منحنية شعاعيًا. يحتوي أحد الأقراص على فتحة يتدفق خلالها السائل. القرص الثاني يثبت المكره على عمود المحرك. يقوم المبرد الذي يمر عبر المحرك بوظائف التزييت والمبرد لعمود الدوار في المكان الذي تم فيه تثبيت المكره.

نظرًا لتزويد الجزء الثابت للمحرك بالطاقة ، يتم فصله عن الدوار بواسطة كوب مصنوع من الفولاذ المقاوم للصدأ أو مادة الكربون. سمك جدران الزجاج 0.3 مم. يتم تثبيت الدوار على محامل منزلقة من السيراميك أو الجرافيت.

لماذا تحتاج مضخة في نظام التدفئة

تم تصميم مضخات التدوير لتدفئة المنازل الخاصة لخلق حركة قسرية لسائل التبريد في دائرة المياه. بعد تركيب الجهاز ، يصبح الدوران الطبيعي للسائل في النظام مستحيلًا ، وستعمل المضخات بشكل مستمر. لهذا السبب ، يتم وضع متطلبات عالية على معدات التدوير فيما يتعلق بما يلي:

1. أداء.
2. عزل الضوضاء.
3. الموثوقية.
4. عمر خدمة طويل.

هناك حاجة إلى مضخة دورانية "لأرضيات المياه" ، بالإضافة إلى أنظمة التدفئة ذات الأنبوبين والأنبوب الواحد. في المباني الكبيرة يتم استخدامه لأنظمة الماء الساخن.

كما تبين الممارسة ، إذا قمت بتثبيت المحطة في أي نظام مع دوران طبيعي للمبرد ، فإن كفاءة التسخين والتسخين المنتظم على طول طول دائرة المياه بالكامل.

العيب الوحيد لمثل هذا الحل هو اعتماد تشغيل معدات الضخ على الكهرباء ، ولكن عادة ما يتم حل المشكلة عن طريق توصيل مصدر طاقة غير متقطع.

إن تركيب مضخة في نظام التدفئة لمنزل خاص له ما يبرره عند إنشاء مضخة جديدة وعند تعديل نظام التدفئة الحالي.

مبدأ تشغيل مضخة الدورة الدموية

قد يختلف تشغيل مضخات الدوران قليلاً ، اعتمادًا على نوع البناء ، لكن مبدأ التشغيل يظل كما هو. يقدم المصنعون أكثر من مائة طراز من المعدات ، مع خيارات أداء وتحكم مختلفة. حسب خصائص المضخات يمكن تقسيم المحطات إلى عدة مجموعات:

• وفقًا لنوع الدوار - لتعزيز دوران المبرد ، يمكن استخدام الطرز ذات الدوار الجاف والرطب. تختلف التصميمات في موقع المكره وآليات الحركة في الهيكل ، لذلك ، في النماذج ذات الدوار الجاف ، فقط دولاب الموازنة ، التي تخلق الضغط ، تتلامس مع سائل المبرد. تتميز الموديلات "الجافة" بأداء عالٍ ، ولكن لها عيوب عديدة: يتم إنشاء مستوى عالٍ من الضوضاء من تشغيل المضخة ، يلزم إجراء صيانة دورية. للاستخدام المنزلي ، من الأفضل استخدام الوحدات ذات الدوار الرطب. يتم تغليف جميع الأجزاء المتحركة ، بما في ذلك المحامل ، تمامًا في وسط سائل تبريد يعمل كمواد تشحيم للأجزاء التي تتحمل أكبر حمولة. العمر التشغيلي لمضخة المياه من النوع "الرطب" في نظام التسخين لا يقل عن 7 سنوات. ليست هناك حاجة للصيانة.
• حسب نوع التحكم - يحتوي النموذج التقليدي لمعدات الضخ ، غالبًا ما يتم تثبيته في المباني المحلية لمنطقة صغيرة ، على منظم ميكانيكي بثلاث سرعات ثابتة. من غير الملائم تنظيم درجة الحرارة في المنزل باستخدام مضخة دوران ميكانيكية. تتميز الوحدات باستهلاك مرتفع للطاقة ، وتحتوي المضخة المثالية على وحدة تحكم إلكترونية. تم بناء ترموستات الغرفة في السكن. تعمل الأتمتة بشكل مستقل على تحليل مؤشرات درجة الحرارة في الغرفة ، وتغيير الوضع المحدد تلقائيًا. وبالتالي يتم تقليل استهلاك الطاقة بمقدار 2-3 مرات.

هناك معلمات أخرى تميز معدات التدوير. ولكن لاختيار نموذج مناسب ، يكفي معرفة الفروق الدقيقة المذكورة أعلاه.

ما هي المضخات المناسبة للمنشآت السكنية

تركيب مضخة دورانية.

يتم تحقيق درجة الحرارة المثلى لنظام التدفئة في منزل ريفي باستخدام الصمامات الحرارية المدمجة. إذا تم تجاوز معلمات درجة الحرارة المحددة لنظام التسخين ، فقد يؤدي ذلك إلى حقيقة أن الصمام سيغلق ، وستزداد المقاومة والضغط الهيدروليكي.

يساعد استخدام المضخات بنظام التحكم الإلكتروني في منع الضوضاء ، حيث ستتابع الأجهزة تلقائيًا جميع التغييرات في أحجام المياه. ستوفر المضخات ضبطًا سلسًا لانخفاض الضغط.

لأتمتة تشغيل المضخة ، يتم استخدام نموذج لوحدة نوع تلقائية. هذا يساعد على حمايته من سوء الاستخدام.

قد تختلف المضخات المستخدمة حسب نوع التطبيق. على سبيل المثال ، لا تتلامس الجافة مع المبرد أثناء التشغيل. تضخ المضخات الرطبة الماء عند غمرها. تعتبر أنواع المضخات الجافة صاخبة ، كما أن مخطط تركيب المضخة في نظام التدفئة أكثر ملاءمة للمؤسسات بدلاً من المباني السكنية.

بالنسبة للمنازل الريفية والمنازل الريفية ، فإن المضخات المصممة للعمل في الماء ، مع وجود حالات خاصة من البرونز أو النحاس ، مناسبة. الأجزاء المستخدمة في العلب غير قابلة للصدأ ، لذا لن يتضرر النظام بالمياه. وبالتالي ، فإن هذه الهياكل محمية من الرطوبة ودرجات الحرارة المرتفعة والمنخفضة. يمكن تركيب مثل هذا التصميم على خطوط أنابيب الإرجاع والإمداد. سيتطلب النظام بأكمله نهجًا معينًا في صيانته.

من أجل زيادة درجة الضغط المنسوب إلى قسم الشفط ، يمكنك تركيب المضخة بحيث يكون خزان التمدد في مكان قريب. يجب أن تكون أنابيب التدفئة منحدرة عند النقطة التي سيتم توصيل الوحدة بها. سيكون من الضروري التأكد من أن المضخة يمكنها تحمل ضغوط قوية من الماء الساخن.

الحاجة لمضخة تداول

كما ذكرنا سابقاً ، هناك نوعان من أنظمة التدفئة: الحمل الحراري ، أي مع الدوران الطبيعي لسائل التبريد ، وعادة ما يستخدم هذا النوع في المنازل التي لا تزيد مساحتها عن مائة متر مربع ، ومضخة ضغط ، حيث توجد مضخة دورانية تم تنصيبه. لن تكون طريقة التسخين الحراري في مساحة كبيرة من المنزل قادرة على ضمان التوزيع المتساوي لسائل التبريد على جميع فروع النظام ، لذلك من المحتمل أن بعض المشعات لن تعمل بكفاءة. كل ما في الأمر أن المبرد سيصل إليهم بشكل سيئ أو مع فقد كبير للحرارة بالفعل ، ولكن يتم تبريده ببساطة.

تخلق المضخة الضغط اللازم داخل النظام ، مما يساعد على توزيع المبرد بالتساوي في جميع أنحاء الدائرة وقيادته بسرعة معينة ، والتي لا تتداخل مع انتقال الحرارة عبر المشعات. لذلك ، عند الاقتراب من اختيار مضخة الدوران ، من الضروري معرفة معلمات النظام بأكمله بالضبط ، وخاصة مكوناته الهيدروليكية.

ما هي المواد اللازمة لربط القيود عند اختيار المضخة

سيسمح لك جهاز نظام التدفئة مع تسخين المياه ، والذي يعمل على أساس الدورة الدموية الطبيعية أو القسرية ، بإنشاء المستوى اللازم من الحرارة في الغرفة. هذه العملية لن تعتمد على التدفئة المركزية. بحيث تقوم مضخة الدوران بتحريك الماء بشكل صحيح في نظام التسخين القسري. يجب تثبيته بشكل صحيح. لا يتطلب تركيب هيكل المضخة مساحة كبيرة. وفقًا لمخطط التوصيل ، من بين مكونات نظام التدفئة ، جنبًا إلى جنب مع المضخة ، يجب أن تكون هناك أجزاء وأدوات مثل:

التثبيت الصحيح لمضخة الدوران.

1. خزان الغشاء.
2. مرشح شبكي.
3. اتصال القابض.
4. كتلة التحكم.
5. نظام الإشارة.
6. الصمامات.
7. خط مكياج النظام.
8. التأريض.
9. مضخة الدورة الدموية.
10. أجهزة استشعار التنبيه ودرجة الحرارة.
11. مفاتيح (19-36 مم).
12. فحص الصمام.
13. تجاوز.
14. صمام التوقف.
15. سدادة.
16. سلك كهربائي.
17. آلة لحام.

يسمح لك نظام التدوير القسري بإخفاء خط الأنابيب الرئيسي في عمق الجدار.

من أجل تحسين نظام التدفئة ، من الضروري التفكير بعناية في كيفية عمله باستخدام المضخة المثبتة. سيؤدي الاختيار الصحيح للجهاز ، أي المجهز بخيط قابل للفصل ، إلى تسريع عملية تركيب المضخة. سيسمح لك ذلك بعدم شراء الاتصالات بشكل منفصل. بعد الانتهاء من الأعمال التحضيرية ، يجب عليك قراءة التعليمات الخاصة بالمضخة المشتراة والمخطط الخاص بجهازها من أجل المضي قدمًا بثقة في التثبيت بنفسك.

يعد توصيل مضخة الدوران بالتسخين إجراءً شائعًا ضروريًا لإنشاء الضغط المطلوب أثناء تشغيل النظام بأكمله. في هذه الحالة ، يصبح من الممكن إنشاء هياكل تختلف مبادئ الاتصال والتشغيل.

نظام الدوران الطبيعي ، على عكس النظام القسري ، لن يجعل العودة وخط الأنابيب الرئيسي غير مرئيين ، أي يخفيه في الجزء السفلي من الجدار. مع ارتفاع صغير للغرف ، سيتم سد جزء من النافذة بواسطة أنبوب الحقن ، وبالتالي سيتم إزعاج مظهر الغرفة.
