متطلبات تسخين الفرن
تصميم فرن تقليدي

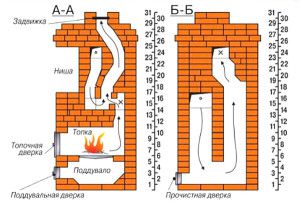

الموقد التقليدي عبارة عن هيكل من الطوب يحتوي على صندوق نيران ، ووعاء للرماد ونظام مداخن. لعب هذا الأخير دورًا مهمًا ، لأن تدفئة المنزل كانت بسبب حرارة أول أكسيد الكربون ، الذي يمر عبر نظام معقد من القنوات.
ومع ذلك ، بالنسبة للمنازل ذات المساحة الكبيرة ، فإن مثل هذا المخطط غير فعال. لذلك ، يفضلون تسخين المياه من الموقد بأيديهم. للقيام بذلك ، يتم تثبيت مبادل حراري في الفرن لتسخين المبرد - الماء أو الهواء أو لتوليد البخار. مثل هذا المخطط سيزيد من كفاءة التدفئة ويزيد بشكل كبير من مساحة التدفئة في المنزل.
- يوصى بوضع الموقد ليس بجدار حاملة بحيث يمكن تجهيز نظام قنوات المدخنة ؛
- يجب أن تكون مادة تصنيع الأرضية والجدران في منطقة الفرن غير قابلة للاحتراق ؛
- التثبيت الإلزامي لباب واقي في المنفاخ وعلبة الاحتراق ؛
- وضع جدول لتنظيف المدخنة من السخام والسخام. يجب تنفيذ هذا الإجراء مرة واحدة على الأقل كل شهرين وقبل كل موسم تدفئة.
كيف تبني موقدًا بتسخين المياه بيديك؟ تحتاج أولاً إلى اختيار التصميم الأمثل الذي يلبي متطلبات منزل معين. هناك العديد من مخططات البناء - من أبسط التصاميم إلى تلك المعقدة مع كراسي الاستلقاء للتشمس والأفران.
يجب ألا يقل ارتفاع مدخنة الفرن عن 4 أمتار ، وبخلاف ذلك ، بسبب ارتفاع درجة حرارة أول أكسيد الكربون ، سوف تتراكم المكثفات على سطحها ، والتي ستسقط حتماً في غرفة الاحتراق.
المميزات والعيوب
تتمتع المواقد ذات دائرة التسخين بالمزايا التالية:
- مع نظام التدفئة الحالي ، يتم توصيلهم به بسهولة ؛
- يمكن أن يكون لها وظيفة الماء الساخن ؛
- استخدام وقود صديق للبيئة وآمن ؛
- بسبب إزالة الحرارة ، فإنها لا تسمح بارتفاع درجة حرارة الفرن ؛
- تسمح لك بتدفئة الغرف الكبيرة في الطابق الثاني ؛
- المضاد للهب؛
- بعض طرز ملحقات التسخين طويلة الأمد لها وظائف إضافية ، مثل مواقد الطهي.
من تقييمات العملاء ، يمكنك أيضًا العثور على أوجه القصور الشائعة:
- لا يمكن تعديل مصدر الحرارة إلا في الوضع اليدوي ، على عكس العديد من الأنظمة الملتهبة للغاز والكهرباء والوقود الصلب ؛
- مقارنة بالأنظمة الأخرى ، فهذه ليست الطريقة الأكثر فعالية للتدفئة باستخدام المشعات ، خاصة في فصول الشتاء القاسية.
كيفية الاتصال
يمكن توصيل الموقد بدائرة مائية أو هوائية في مكان محدد ، بشرط أن يتم توجيه المدخنة عبر السقف إلى الشارع. للتشغيل الفعال لأنبوب عادم الدخان ، يجب أن تكون مسافة من خزان التسخين إلى نهايته العلوية من 3 إلى 5 أمتار.
يحتوي الموقد الذي تم شراؤه على الحد الأقصى من قوة التشغيل المشار إليها في ورقة البيانات الخاصة به. يجب اختيار النموذج اعتمادًا على المساحة الإجمالية للمبنى:
- 60-200 قدم مربع م - ما يصل إلى 25 كيلو واط ؛
- 200-300 قدم مربع م - 25-35 كيلوواط ؛
- 300-600 قدم مربع م - 35-60 كيلوواط ؛
- 600-1200 قدم مربع م - 60-100 كيلو واط.
يحتوي مخطط التوصيل لموقد بدائرة مائية على توزيع أنابيب التسخين حسب الغرفة ، مما يشير إلى موقع موازين الحرارة ومقاييس الضغط والمشعات ومضخة الدوران والسلامة وصمامات الهواء والصرف.
يتكون إجراء توصيل النظام من الخطوات التالية:
- تسوية الأرضية في موقع المدفأة وتغطيتها بطبقة واقية تحمي من درجات الحرارة المرتفعة.
- تركيب الفرن وتنظيمه حسب المستوى.
- تركيب نظام أنابيب تسخين بمضخة دورانية.
- الاتصال بدائرة المبادل الحراري.
- ضخ المياه في الدائرة ، والتحقق من تشغيل مضخة الدوران وضيق جميع المكونات.
- التثبيت والاتصال بقناة دخان فرن المدخنة وختمها.
- تجربة إشعال الموقد.
عند توصيل الموقد بمجرى هواء لتدفئة المنزل بأكمله ، تكون الخطوات الأولى متطابقة: تسوية الأرضية وحمايتها ، وتسوية الجهاز. لا تحتاج أنظمة تسخين الهواء إلى مضخة ، حيث يدور الهواء الساخن عبر الأنابيب عن طريق الجاذبية. من أجل التدفق الفعال للهواء الساخن ، من الضروري ألا يزيد طول مجاري الهواء عن 3 أمتار ، ويجب أن يحتوي النظام بأكمله على أقل عدد من المنعطفات الزاوية.
تؤخذ أنابيب الألمنيوم المقاومة للحرارة كأنها مجاري هواء في الغرف. هذه المادة قادرة على تحمل درجات حرارة تصل إلى 250 درجة مئوية. مجاري الهواء نفسها لها جدران رقيقة وخفيفة الوزن وسهلة التركيب في أي مكان. من الأفضل تركيبها على السقف بخطافات معدنية أو إطار جانبي معدني. للحصول على مظهر أكثر جمالية ، غالبًا ما يتم إخفاء نظام التدفئة تحت الصناديق الزخرفية. بعد تركيب أنابيب الألمنيوم ، من الضروري إغلاقها وربط التهوية.
8 صور
بعض ميزات التصميم الذاتي للمدفأة
يجب أن يشتمل مشروع المنزل بالضرورة على أقسام مخصصة لجهاز الموقد وعناصره الفردية.
يوجد فوق صندوق النار الخاص بكل مدفأة مدخنة خاصة بها ، ويجب أن تكون مساحة المقطع العرضي لقناة المدخنة 1/10 من مساحة صندوق الاحتراق. يجب ألا تقل المسافة من تقاطع المدخنة إلى قناة الاحتراق عن 5 أمتار.
يجب أن تكون قناة المدخنة مزودة بمخمد خاص يفصل صندوق الاحتراق عن المدخنة ، وفتحة مصممة لإزالة السخام المتراكم أثناء التشغيل. يمكن أن يكون تصميم صمام البوابة المنزلق قابلاً للسحب أو ثابتًا (بمساعدة مفصلات البيانو).
يمكن أن تزن المواقد المتوسطة حوالي 500 كيلوغرام أو أكثر. لذلك ، تحت الموقد ، من الضروري توفير أساس قوي وموثوق بما فيه الكفاية.
إذا تم تركيب مدفأة في منزل مبني بالفعل ، فقد يكون من الضروري القيام بأعمال إضافية لتقوية الهياكل الداعمة.
المواقد مع تسخين الهواء
تسخين الهواء للغرف والمباني مع مدفأة توفر لتسخين الهواء الذي يمر بين جسم الفرن وسطحه الخارجي.

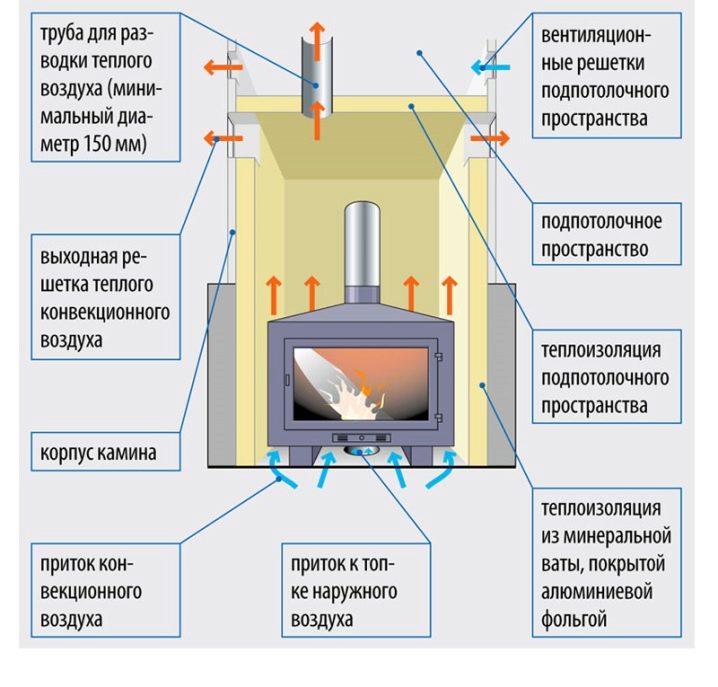

مخطط مدفأة مع تسخين الهواء. اضغط للتكبير.
يتم توزيع الهواء الساخن عبر غرف المنزل باستخدام قنوات خطوط الأنابيب المثبتة في الجدران أو في الأسقف.
تعتبر أنابيب الألمنيوم أو الفولاذ مثالية لترتيب قنوات الهواء.
في مخططات أبسط ، تُستخدم طريقة الجاذبية لتزويد الهواء ، بناءً على قيمة مختلفة لكثافة الهواء البارد والدافئ.
لا يعتمد تسخين هواء المدفأة من هذا النوع على الطاقة الكهربائية ، ولكن يمكن استخدامه لتدفئة عدد قليل من الغرف.
يجب أن يتم تسخين هواء الموقد لمنزل به عدد كبير من الغرف وخط أنابيب يزيد طوله عن 3 أمتار وفقًا لمخطط الدوران القسري.
يجب أن يشتمل هذا المخطط على مضخة توفر الهواء تحت جسم الفرن أو فوق نفسه.
يمكن أن يوفر دوران الهواء القسري تدفئة عالية الجودة لمنزل ريفي كبير إلى حد ما.
عند اختيار مثل هذا المخطط وتثبيته ، يجب أن نتذكر أن تبادل الهواء يستمر في دورة مغلقة.
من المنطقي أكثر بناء مدفأة مع تسخين الهواء أثناء بناء المنزل ، وإلا فسيتعين عليك مواجهة عمل شاق ومكلف للغاية - ثقب الثقوب المخصصة لوضع مجاري الهواء.
المواقد بعباءة مائية
يحتوي صندوق النار الخاص بالمواقد مع عباءة الماء على اختلاف هيكلي واحد مهم - يتكون جسم صندوق الاحتراق من طبقتين يدور بينهما الماء الساخن.
الموقد في غرفتك ليس فقط عنصرًا داخليًا ، ولكنه أيضًا مصدر للحرارة.
يتم توفير الماء الساخن إلى مشعات نظام التدفئة باستخدام خطوط أنابيب خاصة.
سيوفر جهاز المبادل الحراري الخاص (الملف) الموجود في الجزء العلوي من الموقد فرصة ليس فقط لتسخين المباني ، ولكن أيضًا لتسخين المياه للأغراض المنزلية ، والتي سيتم تداولها بواسطة مضخات خاصة.

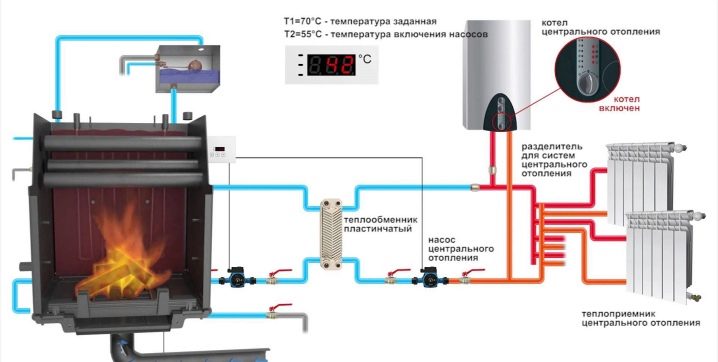

هيكل الموقد بغطاء مائي. اضغط للتكبير.
يمكن التنظيم اليدوي لتشغيل المواقد عن طريق زيادة أو تقليل تدفق الهواء إلى فرن الموقد. يتم إجراء التنظيم التلقائي بسبب تشغيل منظمات الحرارة المجهزة بالمضخات.
توفر الترموستات التبديل التلقائي للمضخات بعد تسخين الماء لدرجة الحرارة المطلوبة.
مبدأ التشغيل
نماذج المصنع لمراجل التدفئة لهذه المواقد لها مبادل حراري حول الجسم على شكل حلزوني أو مشع مصنوع من أنابيب رفيعة يدور من خلالها الماء أو الهواء. عند تسخينها ، تتدفق عبر أنابيب التدفئة إلى البطاريات في الغرف الأخرى.
الموقد مع دائرة المياه الحطب لها كفاءة منخفضة ، لا تتجاوز 60٪. بالإضافة إلى ذلك ، تتطلب النماذج البسيطة للإمداد الفعال بالحرارة للمنزل حطبًا ثابتًا. يتم تجنيب المواقد بيليه هذه المشاكل. يستخدمون الكريات كوقود ، والتي تتميز بدرجة حرارة احتراق أعلى من الحطب. يتم تحميل الحبيبات تلقائيًا من الجانب الخلفي لصندوق الاحتراق. من الممكن تنظيم كثافة الإمداد ، وبالتالي قوة الموقد باستخدام لوحة تحكم كهربائية.
يمكن أن تصل كفاءة المواقد ذات الأنابيب إلى 80٪. يمكن تصميم نماذج متطورة بوظيفة التدفئة في صندوق الاحتراق والجدار. بهذه الطريقة ، يتم تحقيق أقصى تسخين للهواء المنتشر. على عكس دوائر المياه ، تتطلب أنظمة الهواء مراوح ، وهذا يتطلب أسلاكًا إضافية واستهلاكًا أكبر للطاقة. لكن من ناحية أخرى ، فإن الأنابيب بالنسبة لهم أقل طلبًا على القوة ، وغالبًا ما تكون مصنوعة من الألومنيوم الرقيق والرخيص.
من أجل السلامة ، تم تجهيز معظم المواقد ذات دوائر الهواء والماء بباب زجاجي آمن. تدخل الحرارة الغرفة من خلال هذا الزجاج بسبب الأشعة تحت الحمراء. هذا يلغي إمكانية دخول الشرر إلى الغرفة ، ويمكن للمالكين الاستمتاع بمنظر اللهب الساطع. من أجل نظافة المثبط الزجاجي ، يتم توفير حماية من السخام.
أنواع المواقد للتدفئة المنزلية
بادئ ذي بدء ، تتميز المواقد بنوع جهاز غرفة الاحتراق:
- مدفأة مفتوحة. هذه نسخة زخرفية من هيكل التدفئة - يبدو الموقد بدون جدران جميلًا ، لكن كفاءته منخفضة ، فهو يسخن فقط الغرفة التي يقع فيها ، ثم جزئيًا فقط إذا كانت مساحة الغرفة كبير.
- مدفأة شبه مفتوحة. يتم توصيله بالجدار أو تعميقه ، أحد الجدران مفقود ، مما يسمح لك بمراقبة عملية الاحتراق. إن إمكانات نقل الحرارة لمثل هذا التصميم أعلى بالفعل ؛ يمكن استخدامه كمصدر إضافي كامل للتدفئة للمنزل.
- مدفأة مغلقة. في الغالبية العظمى من الحالات ، تكون هذه مدفأة مدمجة في الحائط ، مفصولة عن الغرفة بواسطة مصراع معدني أو زجاج مقاوم للحرارة. هذا هو الأكثر أمانًا من حيث مخاطر الحريق وهو الإصدار الأكثر كفاءة من الموقد من حيث الإمكانات الحرارية. موقد الموقد هذا للتدفئة المنزلية مناسب تمامًا حتى كمصدر رئيسي.
من أجل استخدام المدفأة كمصدر تدفئة للمنزل ، ستحتاج إلى نظام توزيع يقوم بتوزيع الحرارة في جميع أنحاء الغرف. على هذا الأساس ، يتم تقسيم المواقد إلى مجموعتين: مع تسخين المياه والهواء.
مدفأة مع تدفئة الهواء
هذه مدافئ من النوع المغلق ، حيث لا يوجد اتصال مباشر بهواء الغرفة. يتضمن تصميم الموقد مجاري الهواء التي توزع الهواء الساخن في جميع أنحاء المنزل.يمكن استخدام كل من التوزيع الطبيعي والقسري للهواء الساخن في جميع أنحاء المبنى لزيادة الكفاءة. هذه المواقد أرضية ومدمجة.
يكون الدوران الحراري الطبيعي للتدفقات فعالاً لتدفئة غرفة واحدة فقط. لتدفئة العديد من الغرف ، يلزم وجود هواء ساخن قسري. يتم تنفيذه باستخدام مراوح مدمجة تعمل بالكهرباء. تؤدي مجاري الهواء إلى كل غرفة من المفترض أن يتم تسخينها بمدفأة.
الموقد مع تسخين المياه
يمكن ترتيب تدفئة منزل خاص باستخدام مدفأة مع دائرة مائية.
هذا الموقد متصل بنظام تسخين المياه بالرادياتير في المنزل. كوظيفة إضافية ، يحتوي على موقد. هناك أنواع مختلفة مثل مواقد الموقد بدائرة مائية مصنوعة من الحديد الزهر والمعادن الأخرى.
يمكن استخدام الموقد المزود بمبادل حراري كطريقة احتياطية احتياطية لتدفئة منزل ريفي ، على سبيل المثال ، عند استخدام غلاية الغاز كمصدر رئيسي. يمكن استخدام هذا الموقد بدون تسخين المياه للتدفئة ، وهو أمر قد يكون مهمًا في الصيف.
الموقد كجهاز تدفئة
لذلك ، بعد اختيار الموقد ، كان من الضروري معرفة ما إذا كان مناسبًا كحل للمشكلة. الموقد كجهاز تدفئة؟ ولم لا.
على الرغم من أن الموقد مؤخرًا من جهاز تسخين نفعي تمامًا ، والذي كان تقليديًا ، على سبيل المثال ، في إنجلترا والدول الأوروبية (يفضل الروس المواقد) ، أصبح بدلاً من ذلك "شيئًا" مصممًا في الداخل ، بالإضافة إلى مظاهرة ثروة المالك. في أغلب الأحيان ، لا يعد الموقد متعة رخيصة ، وفي بعض الحالات يمكن أن يصبح عنصرًا فاخرًا حقيقيًا ، تكلفته مماثلة تمامًا لسعر منزل صيفي كامل في منطقة مرموقة.
الموقد كعنصر فاخر
يمكن للمدفأة الحديثة أن تؤدي وظائف مختلفة بسهولة: يمكن أن تكون فقط زخرفة داخلية ممتازة (على سبيل المثال ، المواقد الحيوية) أو ، بالإضافة إلى الدور الزخرفي ، تعمل أيضًا كمصدر للحرارة. الشيء الرئيسي هو اختيار النموذج المناسب وتثبيته وفقًا لاحتياجاتك.
أنواع المواقد
نظرًا لأن هذه المقالة تدور حول الموقد كجهاز تدفئة ، فلن نضيع الوقت في التفكير في الخيارات الداخلية البحتة والطرق الزخرفية لتصميم الخارج.
دعنا ننتبه إلى جزء الفرن
مدفأة إنجليزية تقليدية
الموقد الإنجليزي عبارة عن مدفأة مع صندوق نيران مستطيل مفتوح. مدفأة Rumford هي نسخة محسّنة من الموقد الإنجليزي الكلاسيكي مع صندوق نيران شبه منحرف. من حيث التدفئة ، هذا هو الجهاز الأقل كفاءة. كفاءتها ، كقاعدة عامة ، منخفضة جدًا: من 5 إلى 20 ٪. لا يسمح لك صندوق النار المفتوح بتنظيم شدة الاحتراق ، حيث يحرق الموقد الكثير من الوقود ، مما يعطي حرارة شديدة أثناء التشغيل ، ويبرد بسرعة عند توقف الاحتراق النشط.
مدفأة كلاسيكية مفتوحة من النوع الإنجليزي مع صندوق نيران مستطيل
مدفأة داخلية حديثة
اليوم ، من المرجح أن يختار المستهلكون مواقد من النوع المغلق - لها باب محكم مع زجاج مقاوم للحريق. يتيح لك الباب استخدام الوقود بشكل اقتصادي. بالإضافة إلى ذلك ، تحتوي النماذج "المتقدمة" على صمامات مدمجة تنظم شدة الاحتراق. يدعي مصنعو بعض الأفران أن كفاءة منتجاتهم تصل إلى 85٪.
بالطبع ، هم ماكرون: كفاءة الأجهزة التي تعمل على وقود غير مستقر مثل الحطب هي مفهوم شخصي للغاية. لا تعتمد كفاءة الموقد أو الموقد على جهاز الفرن نفسه فحسب ، بل تعتمد أيضًا على نوع الحطب (خشب البتولا الساخن أو البلوط أو الصنوبر ، أو ما شابه ذلك من الحطب - ألدر أو حور) ، وعلى رطوبتها وأشياء أخرى .
المواقد المغلقة: العديد من المواقد المختلفة ، لكن هل جميعها جيدة؟
في الإصدار الحديث ، الموقد عبارة عن صندوق معدني - حافظة للموقد أو كاسيت مدفأة مصنوع في المصنع مع باب محكم ومجهز بزجاج ومقابض ضبط (صمامات مختلفة ، منفاخ ، مخمدات). يوجد أيضًا أنبوب فرعي للوصول إلى المدخنة. يمكن أن تكون حجرة الفرن من الحديد الزهر أو الصلب ، مبطنة بألواح من النار.
اعتمادًا على الطراز ، يمكن تجهيز الفرن بمجمع دخان من تصميمات مختلفة ، وغرفة احتراق ثانية ، وغطاء حراري ، وقنوات الحمل الحراري ، ودائرة لتركيب نظام تسخين المياه وغيرها من الأجهزة الضرورية والمفيدة التي تزيد من كفاءة الجهاز وراحة استخدامه.
الموقد Invicta Gaya Ardoise. صورة من invicta.su
بالإضافة إلى إدخالات الموقد وأشرطة الموقد ، توجد أيضًا مواقد مدفأة ، و kaminetti (مدافئ مكتفية ذاتيًا لا تحتاج إلى تأطير زخرفي إضافي) ، مواقد فقط ومدافئ فقط. هذا ، بالإضافة إلى منتج المواقد التقليدية ، المبني من الطوب بواسطة صانع موقد رئيسي مباشرة في المنشأة ، يتم تقديم خيارات جيدة جاهزة للبيع ، مصنوعة في بيئة إنتاج ، باستخدام حلول هندسية حديثة.
بمزيد من التفاصيل حول جهاز إدراج الموقد وعذاب اختيار أفضل صندوق نيران أو مدفأة أو موقد ، تحتاج إلى الكتابة بشكل منفصل. هنا أريد أن أتحدث عن الخيار الذي تم اختياره لهذا المشروع بالذات.
إيجابيات - سلبيات
تشمل الصفات الإيجابية للوحدات ما يلي:
- مبدأ تشغيل نموذج الموقد البسيط: يحدث إطلاق الطاقة الحرارية للفرن أثناء عملية احتراق الوقود ؛
- تم تصميم قنوات المداخن لإزالة أول أكسيد الكربون. إذا قمت أيضًا بتوفير قنوات يتحرك من خلالها الهواء بشكل حراري ، فستصبح علامات درجة الحرارة أعلى ؛
- لا يوجد توطين لمناطق التدفئة بالقرب من الموقد ؛
- البساطة وخفة نظام دوران الهواء للناقل الحراري ؛
- مستوى عال من الأمن. مقارنة بدائرة المياه ، حتى أصغر ثقب في خط الأنابيب يمكن أن يتسبب في انفجار. الماء الساخن يمكن أن يسبب حروقًا ويؤذي الإنسان بشدة ؛
- عدم وجود ناقل حراري
- الخفة ، سهولة التشغيل ، إيقاف التسخين ؛
- بالمقارنة مع دائرة المياه ، فهي أرخص بكثير ؛
- عدم وجود تقلبات في درجات الحرارة في مناطق التوطين.
السلبية:
- تكلفة تنظيم النظام. المرجعية الدائمة للوقود ؛
- تكلفة الوقود.
