ترموستات مركزي
يوجد منظم الحرارة هذا بعيدًا عن المرجل الخاص بك ويسمح لك عادةً بتشغيل أو إيقاف التدفئة في جميع أنحاء المنزل. يتم توصيل الإصدارات القديمة بالغلاية ، وتميل الأنظمة الأحدث إلى إرسال إشارات إلى مركز قيادة الجهاز. مع أجهزة من نوع جديد ، تم تجهيز أجهزة باهظة الثمن ولكنها فعالة: غلايات الدائرة المزدوجة Ferroli و Beretta و AOGV المحلية.
الأكثر شهرة هي منظمات الحرارة للغلاية ذات الدائرة المزدوجة للعلامة التجارية Gsm و Protherm. لديهم ترموستات مدمج لقياس التوسيع للغلاية ، والذي يمكن ، اعتمادًا على الطراز ، العمل عن بُعد ، وغالبًا ما تُستخدم هذه التقنية في الغلاية الكهربائية أو وحدات الوقود الصلب.

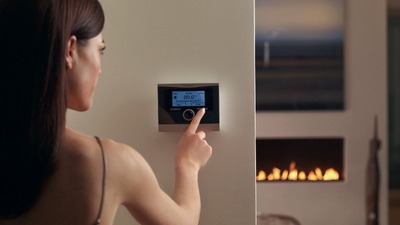

يقوم ترموستات الغرفة بإيقاف تشغيل تدفئة النظام حسب الحاجة. إنه يعمل عن طريق قياس درجة حرارة الهواء وتشغيل التدفئة عندما تنخفض درجة حرارة الهواء عن إعداد الثرموستات وإيقاف تشغيله عند الوصول إلى درجة الحرارة المحددة.
نصيحة:
- يوصى بضبط منظم الحرارة عند 20 درجة مئوية ؛
- في الليل ، يجب أن تكون درجة الحرارة المحددة بين 19-21 درجة مئوية.
- من المستحسن أن يكون في غرفة الأطفال حوالي 22 درجة مئوية.
- يجب ألا تقل درجة الحرارة عن 22 درجة مئوية في غرفة لكبار السن والأشخاص ذوي الإعاقة.
كقاعدة عامة ، تعتمد درجة حرارة المنزل بأكمله أو الغرف الفردية على متحكم مناخي واحد فقط في نظام التدفئة. الخيار الأفضل هو وضعه في غرفة المعيشة أو غرفة النوم ، والتي من المحتمل أن تكون أكثر الأماكن زيارة في المنزل.
تحتاج منظمات الحرارة في الغرفة إلى تدفق حر للهواء لاستشعار درجة الحرارة ، لذا لا ينبغي تغطيتها بالستائر أو سدها بواسطة الأثاث. قد تتداخل الأجهزة المجاورة لمنظم الحرارة الكهربائي مع التشغيل الصحيح للجهاز. وتشمل هذه المصابيح وأجهزة التلفزيون وغلايات الجيران عبر الحائط ومفاتيح اللمس.
كيفية توصيل ترموستات الغرفة بغلاية الغاز
لتركيب المنظم ، لا تحتاج إلى أي مهارات مهنية أو أدوات خاصة ، يكفي فهم مخطط التثبيت ، واتباع تعليمات الشركة المصنعة لغلاية الغاز والمنظم ، ومراعاة احتياطات السلامة للعمل مع التيار الكهربائي. ثم يمكن إجراء التثبيت بشكل مستقل ، دون اللجوء إلى مساعدة متخصص.
الاسلاك الرسم البياني
يجب أن يوضح مخطط غلاية الغاز ما إذا كان من الممكن توصيل منظم الحرارة به
من المهم التأكد من أن الشركة المصنعة تسمح بتركيب معدات إضافية ولن تضر بنظام التدفئة.
قد يؤدي التثبيت غير الصحيح إلى إتلاف المعدات باهظة الثمن وإلغاء الضمان.
في حالة تركيب وحدة التحكم داخل المرجل ، ابحث عن مكان مناسب لها. إذا لزم الأمر ، يمكنك استخدام مربع التثبيت.
الأهمية! عند توصيل منظم الحرارة ، من الضروري تمامًا الامتثال لمتطلبات الشركة المصنعة للغلاية!
إذا قمت بدراسة الرسم التخطيطي للوحة الرئيسية لغلاية الغاز ، يمكنك أن ترى أن لديها جهتي اتصال متصلتين ببعضهما البعض بواسطة وصلة مرور ، حيث يغادر التيار الكهربائي اللوحة أولاً ثم يعود إليها ، متحكمًا في التشغيل وإيقاف التشغيل من غلاية التدفئة. في العديد من الطرز الحديثة ، لسهولة التثبيت ، يوجد هذا العبور في كتلة إخراج منفصلة ، حيث يتم توصيل منظم الحرارة ببساطة.
الصورة 1. رسم تخطيطي مطبوع للوحة غلاية الغاز. تحيط دائرة باللون الأحمر الجزء الذي يوضح إمكانية توصيل منظمات الحرارة المختلفة.
ولكن في بعض أنواع معدات التدفئة ، يجب البحث عن موقع التثبيت مباشرة على السبورة.في هذه الحالة ، قم بفك المسامير اللولبية التي تمسك العبور ، وقم بإزالتها ، وقم بتركيب الأسلاك المؤدية إلى منظم الحرارة في هذا المكان.
يمر منظم الحرارة الموصول بشكل صحيح عبر نفسه تيارًا كهربائيًا يذهب إلى المرجل من الشبكة ، وبالتالي يتحكم في تشغيل وإيقاف نظام التدفئة بالكامل. إذا تم تسخين الهواء في الغرفة أكثر من ضبطه على المنظم أثناء ضبطه ، يقوم الجهاز بإيقاف تشغيل غلاية الغاز ، وعندما تنخفض درجة الحرارة عن الحد المحدد ، يتم تشغيل التدفئة مرة أخرى ويتم تسخين الهواء في المنزل.
المواد والأدوات
لا توجد أدوات خاصة مطلوبة لتركيب منظم الحرارة على غلاية الغاز. كل ما تحتاجه لتثبيت الجهاز في نظام التدفئة مضمن في مجموعة التوصيل.

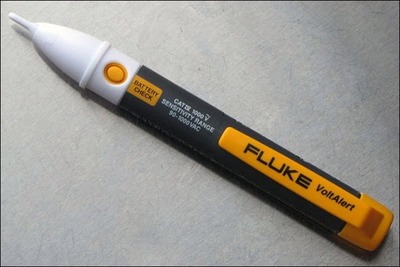

لتثبيت المنظم ، ستحتاج إلى أوراق البيانات الفنية الخاصة بالثرموستات وغلاية التسخين لفحص مخططات التوصيل الكهربائي ، ومفك البراغي المنزلي ، وفاحص للتحقق من وجود الجهد في الشبكة ، ومجموعة من الأدوات لتركيب الجهاز على الحائط في منطقة سكنية.
اختيار مكان لتثبيت منظم الحرارة
قبل البدء في أعمال التثبيت ، اختر موقع تثبيت منظم الحرارة
من المهم للغاية اختيار الغرفة المناسبة للجهاز ، لأنه من خلال درجة حرارة ورطوبة الهواء في هذه الغرفة سيتم تعديل نظام التدفئة بالكامل في المنزل.
يجب تركيب منظم الحرارة في غرفة المعيشة وليس في الغرفة الفنية. عادة ما تختار أبرد غرفة في المنزل كله ، على سبيل المثال ، الزاوية. سيؤدي تركيب الجهاز في غرفة المرجل أو المخزن إلى تشغيل تدفئة غير صحيح. لا تقم بتعليق المنظم بالقرب من المشعات والأجهزة المنزلية التي تصدر ضوضاء حرارية: المواقد والسخانات. لا يوصى بوضع المنظم في مسودة هوائية أو بالقرب من النوافذ أو في مكان يتعرض فيه لأشعة الشمس المباشرة.
يجب أن يكون منظم الحرارة سهل الوصول إليه ومرئيًا بحيث يمكنك تغيير إعدادات درجة الحرارة أو استبدال البطاريات في أي وقت.
قواعد التثبيت:
- لا يزيد ارتفاع التركيب عن متر ونصف عن مستوى الأرض.
- لا تقم بالتثبيت على جدار خارجي بارد للمنزل.
- يجب أن يكون الجهاز متاحًا مجانًا.
- لا تعلق بالقرب من المواقد ومكيفات الهواء والنوافذ.
- تجنب أشعة الشمس المباشرة على الجهاز.
يعد التحكم الفعال في التدفئة جزءًا حيويًا من التشغيل الفعال للغلاية ونظام التدفئة المنزلي. سيقلل الاستخدام الصحيح لعناصر التحكم من استهلاك الطاقة للوحدة ، مع خلق درجة حرارة مريحة في كل غرفة من المنزل ، وتجنب ارتفاع درجة حرارة المبنى.
ويتحكم الثرموستات (أو المبرمج) في تشغيل الغلاية حسب درجة حرارة الغرفة.
يمكن توفير ما يصل إلى 20٪ من حجم ناقلات الطاقة المستهلكة باستخدام هذا النوع من الأتمتة. وأسعار الطاقة مرتفعة للغاية ورغبة كل شخص عادي في خفض تكاليفها.
نحن نأخذ في الاعتبار الموقف عندما يتم تصميم المرجل بشكل صحيح ، ويكتمل العزل اللازم للمباني ، ويعمل نظام التدفئة بشكل طبيعي.
الأنواع الرئيسية للغلايات والتحكم في درجة الحرارة
هناك عدة أنواع من الغلايات: وقود صلب ، غاز ، وقود كهربائي ووقود سائل.
تستخدم الغلايات على نطاق واسع في جميع أنحاء العالم. يوجد عينات محلية وهناك غلايات ومستوردة. مواد التصنيع من الصلب أو الحديد الزهر. سهل التشغيل واقتصادي مع وظيفة ضبط درجة حرارة المبرد. في الطرز الأرخص ، يتم تنفيذ هذه الوظيفة باستخدام جهاز خاص - مزدوج حراري.
من الناحية الهيكلية ، فإن عنصر الحرارة هو منتج معدني ، حيث تنخفض أو تزيد أبعاده الهندسية ، تحت تأثير درجات الحرارة (حسب درجة التسخين). وهذا بدوره يغير موضع الرافعة الخاصة التي تغلق وتفتح مخمد السحب.تُظهر الصورة مثالاً على مثل هذا المنظم:
الصورة: عينة ترموستات
كلما زاد فتح المخمد ، زادت قوة عملية الاحتراق والعكس صحيح. وبالتالي ، فإن حجم الهواء الذي يدخل غرفة الاحتراق من النوع المغلق يتم التحكم فيه بالكامل بواسطة منظم الحرارة ، وإذا لزم الأمر ، يتم إيقاف إمدادها وتختفي عملية الاحتراق. في الطرز الأكثر حداثة ، يتم تثبيت وحدات التحكم التي ، وفقًا للظروف الحرارية المحددة ، تتحكم في تدفق الهواء ، وتشغيل (أو إيقاف) مروحة خاصة (انظر الصورة أدناه):
غلاية مزودة بجهاز تحكم بدرجة الحرارة
غلايات الغاز هي الوحدات الأكثر شيوعًا والأرخص للعمل. الغلايات ذات دائرة مفردة ودائرة مزدوجة. تحتوي الغلايات ذات الدائرة الواحدة على مبادل حراري واحد وهي مخصصة للتدفئة فقط. تظهر دائرة التبديل في الشكل أدناه:
مخطط التبديل على مرجل دائرة واحدة
تحتوي الغلايات ذات الدائرة المزدوجة على مبادلين حراريين وهي مصممة للتدفئة وإنتاج الماء الساخن. يظهر مخطط توصيل المرجل أدناه:
مخطط التبديل على غلاية الدائرة المزدوجة
تحتوي بعض الغلايات على ضوابط منفصلة للتدفئة ودرجة حرارة الماء الساخن.
صمامات تحكم ثرموستاتية
الصمام الثرموستاتي هو حل بسيط لمشكلة الحصول على سائل تبريد بدرجة حرارة معينة عن طريق خلط الماء البارد مع الماء الأكثر دفئًا. فيما يلي عرض الصمام ثلاثي الاتجاهات:
ثلاثي صمام
مخطط تضمين صمام ثلاثي في نظام التدفئة:
مخطط تضمين صمام ثلاثي في نظام التدفئة
مخطط الأنابيب لمرجل يعمل بالوقود الصلب باستخدام صمام ثلاثي ترموستاتي:
مخطط الأنابيب لمرجل يعمل بالوقود الصلب باستخدام صمام ثلاثي ثرموستاتي
مخطط أنابيب غلاية الغاز باستخدام صمام ثلاثي الاتجاه ثرموستاتي:
مخطط أنابيب غلاية الغاز باستخدام صمام ثلاثي الاتجاه ثرموستاتي
يسمح لك صمام المبرد الثرموستاتي بالتحكم في درجة الحرارة في الغرفة عن طريق تغيير تدفق الماء الساخن عبر المبرد. ينظمون تدفق الماء الساخن عبر المبرد ، لكن لا يتحكمون في الغلاية. يجب تثبيت هذه الأجهزة من أجل ضبط درجة الحرارة المطلوبة في كل غرفة على حدة.
يجب اعتبار هذه الفكرة كإضافة لمحطة التحكم الحراري. أيضًا ، تحتاج هذه الأجهزة إلى إعادة ضبط دورية وفحوصات أداء منتظمة (كل ستة أشهر أثناء تغيير أوضاع التشغيل).
ترموستات الغرفة القابلة للبرمجة
يسمح لك منظم الحرارة الإلكتروني القابل للبرمجة بتحديد درجة الحرارة المرغوبة والمريحة في أي وقت ، ومن السهل إعادة تكوين وتغيير وضع التشغيل. يتيح لك المؤقت ضبط نمط تدفئة مختلف لأيام الأسبوع وعطلات نهاية الأسبوع. تسمح لك بعض أجهزة ضبط الوقت بتعيين إعدادات مختلفة لكل يوم من أيام الأسبوع ، والتي يمكن أن تكون مفيدة للأشخاص الذين يعملون بدوام جزئي أو في نوبات. تم تجهيز العديد من طرز Terneo و KChM بمقاييس الحرارة هذه.
ترموستات الغرفة القابلة للبرمجة
يسمح لك منظم حرارة الغرفة القابل للبرمجة بتعيين معايير تدفئة فردية لكل يوم وفقًا لنمط حياتك والحفاظ على درجة الحرارة في المنزل طوال الوقت ، بغض النظر عن وجود المالكين أو مغادرتهم. فيديو: توصيل ترموستات الغرفة بغلاية الغاز
إذا كانت الغلاية ذات المبرد مسؤولة عن نظام التدفئة ، كقاعدة عامة ، لا يلزم سوى ترموستات غرفة واحدة قابلة للبرمجة للتحكم في المنزل بأكمله. تحتاج بعض الأنماط إلى التعديل في الربيع والخريف عندما تتأرجح الساعات ذهابًا وإيابًا أو عندما يكون هناك تغير معين في المناخ. نوصي أيضًا بتغيير إعدادات درجة الحرارة عند التغيير ليلًا ونهارًا.
يحتوي جهاز التحكم في المناخ هذا على العديد من الخيارات التي توسع قدراته:
- "الحفلة" ، التي تتوقف عن التسخين لعدة ساعات ، ثم تستأنف ؛
- "تجاوز" يسمح لك بتغيير درجات الحرارة المبرمجة مؤقتًا خلال إحدى الفترات المكونة ؛
- "العطلة": تزيد من شدة التدفئة أو تقللها لعدد معين من الأيام.
غلايات كهربائية
بديل شائع إلى حد ما لغلايات الغاز والوقود الصلب. الكثير من المزايا والكفاءة العالية ولكن فترة الاسترداد طويلة. الاتصال بسيط ، كما هو الحال مع غلايات الغاز ، ولكن بدون مصدر ماء بارد. يتم توفير التحكم في درجة الحرارة والحماية من الحرارة الزائدة.
مؤقت ميكانيكي للغلاية
باستخدام مؤقت ميكانيكي بسيط لغلاية كهربائية ، هناك ثلاثة خيارات لبدء نظام التدفئة المركزية:
- المرجل متوقف
- توفر الغلاية الماء الساخن ؛
- يتم تشغيل وإيقاف المرجل في الوقت المحدد.
عادة ما تحتوي أجهزة ضبط الوقت الميكانيكية على قرص دائري كبير بمقياس 24 ساعة في المركز. من خلال تدوير القرص ، يمكنك ضبط الوقت المطلوب ثم تركه في هذا الموضع. سيتم تشغيل المرجل في الوقت المناسب. يتكون الجزء الخارجي من مجموعة من علامات التبويب لمدة 15 دقيقة ، والتي يتم إدخالها لسهولة ضبط أوضاع التشغيل والإعداد. من الممكن إعادة التكوين في حالات الطوارئ ، والتي يتم إجراؤها عند توصيل المرجل بالشبكة.
من السهل ضبط الموقتات الميكانيكية ، لكن الغلاية يتم تشغيلها وإيقافها دائمًا في نفس الوقت كل يوم ، وقد لا يرضي هذا المالكين إذا كانت الأسرة كبيرة ويتم تنفيذ إجراءات الاستحمام عدة مرات في اليوم في أوقات مختلفة.
