إعداد تدفئة مستقل وبسيط كيفية توصيل غلاية بغلاية غاز مزدوجة الدائرة

التفاصيل الدقيقة لاستخدام الغلايات

يجب توضيح أن التيار الكهربائي ضروري للتشغيل الكامل للغلاية. الاستثناء هو الوحدات التي تعمل بالوقود الصلب: فهي قادرة على العمل بشكل مستقل. لذلك إذا كان هناك انقطاع للتيار الكهربائي في غرفتك ، فعليك إلقاء نظرة فاحصة على أجهزة الوقود الصلب.

الكهرباء ضرورية لتشغيل المضخات ونظام الغلايات بالكامل. إذا كانت المنطقة التي تعيش فيها منفصلة بشكل دوري عن مصدر التيار الكهربائي ، ولا تريد استخدام غلايات تعمل بالوقود الصلب ، فسيكون الحل الجيد هو شراء مولد كهربائي.

يهتم مصنعو معدات التدفئة بسلامة العملاء. أي نموذج من المرجل الحديث مجهز بأجهزة استشعار خاصة وأنظمة حماية أخرى.

نسرد أكثرها شيوعًا:

• مستشعر التحكم في الجر.
• جهاز استشعار يكتشف وجود اللهب أو عدم وجوده.
• آلية توقف تشغيل المرجل في حالة انخفاض الضغط في خط أنابيب الغاز دون علامة معينة.
• نظام يحمي الغلاية من الحرارة الزائدة.
• آلية تقوم بإيقاف تشغيل المعدات في حالة انقطاع التيار الكهربائي.
• جهاز استشعار يقوم بإيقاف تشغيل السخان في حالة عدم وجود كمية الوقود المطلوبة فيه.

يجب تثبيت جميع أنظمة الحماية المذكورة أعلاه على معدات التدفئة. سوف ينقذون المالك من الموت ومنزله من الحريق والغلاية من الكسر.

إذا تحدثنا عن موقع المرجل ، فكل هذا يتوقف على طرازها. توجد سخانات بقوة لا تزيد عن 100 كيلو واط - يمكن تركيب هذه الوحدات مباشرة في المطبخ.

يجب تركيب غلايات أكثر قوة في غرفة مجهزة بشكل خاص. يحتاج تخطيط غرفة المرجل إلى التفكير فيه ومناقشته مع المتخصصين حتى يتمكنوا من المساعدة في تصميم أجهزة السلامة من الحرائق ، بالإضافة إلى وضع خطة لنظام التهوية بكفاءة.

بإيجاز ، أود أن أقول إن غلايات الغاز هي الأكثر شيوعًا في الفضاء ما بعد الاتحاد السوفيتي. يمكن تفسير ذلك من خلال توفر هذا النوع من الوقود ، والتكلفة الرخيصة لمراجل الغاز ، فضلاً عن الكفاءة العالية والموثوقية لمعدات التدفئة هذه. ومع ذلك ، في المستوطنات التي يتم فيها إيقاف تشغيل تسخين الغاز المركزي ، فإن اختيار هذا الجهاز ليس خيارًا مربحًا وأفضل.

أخبرنا ما هي مراجل التدفئة لمنزل خاص ، وقمنا أيضًا بإدراج مزاياها وعيوبها. يجب أن نتذكر أن تقليل تكلفة صيانة المعدات والاستهلاك الاقتصادي للوقود يعد عنصرًا مهمًا في اختيار الوحدة. في مقالتنا ، تعلمت كيفية اختيار غلاية لتدفئة منزل خاص. باستخدام هذه المعلومات ، ستتمكن من تخصيص طراز معدات التدفئة التي تناسب احتياجاتك.

مبدأ تشغيل المراجل على الكريات

الحبيبات هي وقود حيوي يمكن أن يكون خشبًا مضغوطًا ، وكريات من الخث ، وكذلك النفايات الزراعية.

غالبًا ما تكون الكريات على شكل قوالب أو أسطوانات. يبلغ قطرها من 4 إلى 10 ملليمترات ، وأيضًا من 2 إلى 5 سنتيمترات في الطول. في عملية إنتاجها ، غالبًا ما تستخدم نشارة الخشب وقشور عباد الشمس.

تشمل المزايا التي لا جدال فيها للمنصات النقالة استقلالية العمل. تحتوي العديد من غلايات الوقود الصلب على حجرة صغيرة لتحميل الكريات ، وآلية خاصة تضعها في الغلاية من وقت لآخر. في ظل الظروف العادية ، يكفي هذا الوقود لمدة يومين إلى ثلاثة أيام.

يحدث أن يلجأ أصحاب المنازل إلى الحيل وينظمون مخبأًا صغيرًا من ثلاثة إلى أربعة أمتار مكعبة في الغرفة المجاورة لنظام التدفئة ، حيث تقوم آلية خاصة بإزالة الكريات وتوصيلها إلى فوهة المرجل. يساعد هذا جيدًا على زيادة عمر بطارية نظام التدفئة.

مع إعداد النظام المناسب ، يمكن أن يصل عمر البطارية إلى شهر واحد. إذا تحدثنا عن الكفاءة ، فإن غلايات الحبيبات تتمتع بكفاءة أعلى من المراجل التقليدية. أيضا ، تستفيد أجهزة التسخين حتى من الوحدات التي تعمل على المركبات العضوية وغير العضوية.

قائمة عيوب غلايات الحبيبات:

• ارتفاع تكلفة الوقود. نظرًا لحقيقة أن هذا النوع من الغلايات معقد للغاية ، فهو حساس جدًا لجودة الوقود الذي يتم إلقاؤه فيه. إذا قمت بالتوفير في المواد الاستهلاكية ، فقد يصبح المرجل سريعًا غير قابل للاستخدام. بالنسبة لهذه الوحدة ، من الضروري استخدام أنواع حبيبات الحبيبات من الفئة A و B فقط ، والتي تم إنتاجها بواسطة الشركات المصنعة الأجنبية.
• تكلفة المرجل. هذا النوع من معدات التدفئة مكلف للغاية ، في السوق يبدأ سعره من ألفي دولار أمريكي. ولهذا السبب لم تكتسب غلايات الحبيبات شعبية كبيرة في الفضاء ما بعد الاتحاد السوفيتي.

المعايير الرئيسية لاختيار الغلايات

يقدم مصنعونا والأجانب مجموعة كبيرة من معدات التدفئة. سيكون من الصعب على الشخص الذي لا يفهم أجهزة معدات التدفئة على الإطلاق أن يفهم أي مرجل أفضل لمنزل خاص. من الصعب ، بدون معرفة ، التنقل واختيار خيار مناسب من بين مجموعة متنوعة من النماذج. غالبًا ما يرغب الشخص في الحصول على منتج عالي الجودة مقابل القليل من المال.

دعنا نتحدث عن فئات أجهزة التدفئة. هناك أنواع مختلفة من مراجل التدفئة لمنزل خاص. تتميز بنوع الوقود:

• الغاز (التكثيف والتقليدية).
• كهرباء (تعمل بالكهرباء).
• الوقود الصلب (يعمل على الفحم ، والخشب ، والجفت ، والكريات).
• الوقود السائل (يعمل على وقود الديزل).
• عالمي (يعمل على الكهرباء أو الغاز).

من أجل تحديد فئة مناسبة من الغلايات ، يُنصح بتحليل واختيار الوقود الذي سيكون أكثر فائدة للاستخدام في منطقتك. من الضروري تحديد مستوى الراحة والأمان والموثوقية الذي تريد الحصول عليه مقابل الأموال المستثمرة في المرجل.

هذه نقطة أساسية في اختيار السخان. يجب أن تأخذ هذه العملية على محمل الجد حتى لا تندم لاحقًا على الأموال التي تم إنفاقها دون تفكير. سننظر في الخطوات الرئيسية التي يجب اتخاذها عند اختيار المرجل:

• قم بعمل جدول بإيجابيات وسلبيات جميع فئات الغلايات.
• حدد مقدار طاقة غلاية التدفئة الكافية لمنزلك.
• تحديد العدد المطلوب من الدوائر.
• حدد المكان الأفضل لتركيب معدات التدفئة في منزلك.

يلعب المكان الذي توجد فيه الغلاية دورًا رئيسيًا في اختيار وحدة التدفئة. بعد كل شيء ، ليس من المستحسن أن تشتري غرفة صغيرة جهازًا ضخمًا من الحديد الزهر.

مخططات توصيل سخان المياه بغلاية الغاز.

الآن دعنا ننتقل إلى النظر في مخطط توصيل سخان المياه بدائرة DHW للغلاية. لذلك دعونا نلقي نظرة على الصورة أدناه:

يتضح من الشكل أن سخان مياه التخزين متصل بشكل منفصل بالغلاية والمستهلكين. يتم الفصل عن طريق صمامين ثلاثي الاتجاه مع محركات مؤازرة. يتم تنفيذ تبديل الماكينات وتشغيل مضخة الدوران بواسطة جهاز معين يسمى "دائرة إدارة الطاقة". هذا الجهاز متصل بثرموستات سخان الماء. لا توجد حلول قياسية هنا وسيتعين اختراع هذا الجهاز من نقطة الصفر.

للمقارنة ، سأقدم لك رسمًا تخطيطيًا آخر من المستند الفني:

لا توجد صمامات ثلاثية الاتجاهات في هذه الدائرة ولا توجد دوائر لإدارة الطاقة. يتم تشغيل مضخة الدورة الدموية مباشرة عبر ترموستات سخان المياه.يتم ذلك وفقًا للمخطط التالي:

يحتوي المخطط العلوي على ميزة مهمة واحدة - سخان المياه به ثلاثة أنابيب توصيل. هذا خيار غير قياسي لسخانات المياه الكهربائية ، لكن غلايات التدفئة غير المباشرة لها مدخل ومخرج لإعادة التدوير ، يمكن من خلاله تنظيم مخطط توصيل مماثل. حسنًا ، بالنسبة لسخانات المياه الكهربائية العادية ، سيتعين عليك مرة أخرى ابتكار شيء ما. في بعض الأحيان ، تستغرق هذه "المزرعة الجماعية" الكثير من الوقت والجهد والمال.

لنلقِ الآن نظرة على كيفية دوران الماء في الرسم التخطيطي العلوي. للقيام بذلك ، سأقدم صورتين أخريين:

تشير الأسهم الموجودة في الأشكال العلوية إلى اتجاه دوران المياه في كل وضع تشغيل. في هذا المخطط ، يمكن أن تحدث التدفئة وتناول الماء في وقت واحد.

قواعد لحساب قوة المعدات

واحدة من الخصائص الرئيسية للغلاية هي قوتها. يعتمد ذلك على مدى جودة تعامل المعدات مع تدفئة الغرفة في الأيام الأكثر برودة.

من الضروري التوضيح على الفور: الرغبة في إنفاق أقل قدر ممكن من المال أمر غير معقول. من الأفضل ترك أشياء مثل صياغة نظام التدفئة وإجراء الحسابات الحرارية للمحترفين. إذا أشركت أحد الهواة أو حاولت إجراء الحسابات بنفسك ، فقد ينتج عن ذلك في المستقبل نفقات جديدة. من الضروري التفكير مليًا في كل شيء والاستعانة بالمتخصصين المؤهلين تأهيلا عاليا: ثم تكلفة المرجل والرادياتير وغيرها من المعدات ستكلفك أقل بكثير.

من أجل حساب طاقة المرجل المطلوبة تقريبًا لتوفير إمدادات المياه الساخنة ولتدفئة المبنى ، يمكنك استخدام معايير تصميم خاصة.

من الضروري أيضًا مراعاة:

• إقليم ذو مناخ خاص.
• العدد الإجمالي للأبواب والنوافذ.
• المواد المستخدمة لبناء المساكن.
• إجمالي عدد سكان المبنى.
• عدد الطوابق وعوامل أخرى.

يعتقد الكثير من الناس أنه من الضروري اختيار مرجل للمنزل بحساب كيلو واط واحد لكل عشرة أمتار مربعة من السكن. هذا صحيح جزئيا. ومع ذلك ، باستخدام معدات هندسية جديدة ، بالإضافة إلى مواد البناء الحديثة ، يمكنك تقليل فقد الحرارة ، وبالتالي زيادة كفاءة معدات التدفئة الخاصة بك.

أوضاع تشغيل غلاية الغاز ذات الدائرة المزدوجة

صورة 4. أعمال تسخين الفضاء: أ - خط إمداد التدفئة ، ب - مدخل الماء البارد ، ج - مخرج الماء الساخن ، د - خط إرجاع التسخين ، 1 - مبادل حراري ، 2 - براغي الإغلاق ، 3 - صمام ثلاثي الاتجاهات.

تم تصميم هذا النوع في الأصل لتدفئة المساحات وتسخين المياه الصحية. من الناحية الهيكلية ، تختلف في عدد المبادلات الحرارية.

في أحد الخيارات ، تحتوي الغلاية على مبادل حراري واحد ، يمكن من خلاله ضخ الناقل الحراري لنظام التدفئة أو مياه الصرف الصحي. يظهر العمل على تسخين الفضاء في الصورة 4 ، وفي وضع DHW على الصورة 5. في هذه المخططات ، خطوط إمداد وعودة التدفئة (A و D ، على التوالي) ، مدخل مياه DHW الباردة والساخنة (C و B ، على التوالي ) يشار إلى.

المبادل الحراري في هذا المخطط يسمى الحرارة الحيوية. يدور الماء الصحي عبر الأنبوب الداخلي ، ويدور الناقل الحراري لنظام التدفئة عبر الأنبوب الخارجي. تضخ المضخة المبرد باستمرار ، ولكن أثناء سحب المياه الصحية من قبل أي مستهلك ، يتم فصل الدائرة الرئيسية عن نظام التدفئة ، ويتم تدوير المبرد داخل الغلاية فقط ، مما يؤدي إلى تسخين المياه الصحية.

في نموذج آخر ، يحتوي الجهاز على اثنين من المبادلات الحرارية ، الأولية والثانوية. يظهر هذا الخيار في الشكل 6. يمكن توصيل المبادل الحراري الأولي (5) عبر محبس ثلاثي (3) بنظام التسخين (المدخل D ، المخرج A) أو بمبادل حراري ثانوي (4) ، بداخله تمر دائرة DHW (مدخل C ، مخرج B).

الصورة 5تشغيل تدفئة الفضاء في وضع DHW: A - خط إمداد التدفئة ، B - مدخل الماء البارد ، C - مخرج الماء الساخن ، D - خط إرجاع التسخين ، 1 - مبادل حراري ، 2 - مسامير الإغلاق ، 3 - صمام ثلاثي الاتجاهات ، 4 - مبادل حراري ثانوي.

ما هي ميزة اثنين من المبادلات الحرارية؟

إذا تم تداول الماء العسر في المتغير الأول مبدئيًا في الدائرة الرئيسية ، فسيتشكل المقياس في النظام بأكمله ، بما في ذلك الأنابيب الخارجية للمبادل الحراري ثنائي المعدن ، ولكنه لن يزداد بمرور الوقت.

مياه السباكة الصلبة ، التي تتدفق عبر الأنابيب الداخلية للمبادل الحراري ، ستخرج في النهاية إمدادات الماء الساخن من حالة العمل. لاستبدال المبادل الحراري ، سيتعين عليك إما إيقاف تشغيل نظام التدفئة ، أو رفض استخدام الماء الساخن حتى نهاية موسم التدفئة ، حيث سيكون من الممكن إيقاف تشغيل الغاز والبدء في الإصلاحات.

إذا كان هناك مبادلان حراريان ، فمن الممكن استبدال المبادل الحراري DHW دون مقاطعة تدفئة الغرفة ، أي أن نقل الحرارة لمدة ليلتين أفضل من ليلة واحدة.

بعد تحليل ميزات تصميم الغلايات الأرضية والجدران ذات الدائرة المزدوجة والدائرة الواحدة ، يمكنك تحديد المرجل الذي تختاره لترتيب منزلك.

ما مدى كفاءة المراجل العالمية

أهم ميزة للمراجل العالمية هي ملاءمتها. يتم تثبيت هذا النوع من المعدات في معظم الحالات في المنازل والبيوت الخاصة ، والتي يتم فصلها عن مصدر الغاز المركزي. في مثل هذه المباني ، يستخدم الناس طريقة تسخين خزان الغاز. أي أنهم يقومون بتدفئة المنازل بالغاز المسال.

عندما يكون هناك كمية كافية من ناقل الطاقة هذا في المستوطنة ، يقوم الأشخاص بتبديل المعدات لاستخدامها.

أصبحت الغلايات العالمية في عصرنا ذات أهمية خاصة نتيجة لارتفاع تكلفة الطاقة. من أجل تقليل التكاليف بطريقة أو بأخرى ، يستخدم أصحاب المنازل نوعين أو حتى ثلاثة أنواع من الوقود في وقت واحد. بدلاً من شراء الأجهزة لكل من ناقلات الطاقة ، يمكنك التفكير في شراء تركيبات مجمعة.

يدلل المصنعون عملائهم بمجموعة واسعة من الغلايات التي تستخدم عدة أنواع من ناقلات الطاقة لعملهم. مثال على ذلك هو المعدات التي لديها القدرة على العمل في وقت واحد على الوقود السائل واستخدام الغاز كناقل للطاقة.

الميزة التي لا جدال فيها للمراجل العالمية هي القوة الحرارية الثابتة للمعدات ، بغض النظر عن الوقود المستخدم في الوقت الحالي.

مبدأ تشغيل المرجل مع المرجل

لا توجد اختلافات خاصة بين وحدات هذه المجموعة من الغلايات التقليدية ذات الدائرة المزدوجة من حيث التصميم. لكن التجهيز بحاوية لإعداد مصدر الماء الساخن يغير إلى حد ما الحل الهندسي. كل مصنع له خاصته ، لذلك يجدر الإشارة لفترة وجيزة فقط إلى خصائص أداء التركيبات ذات الخزان المدمج.

يوجد في الغلاية التراكمية ملف يتم من خلاله تدوير ماء دائرة OB. منه ، يتم نقل الطاقة الحرارية إلى السائل الموجود في الخزان ، وتسخينه إلى درجة الحرارة المطلوبة. منه يدخل دائرة DHW. تظهر الرسوم البيانية كل شيء بشكل جيد.

في نهاية فترة التسخين ، يتم نقل هذه الغلايات إلى وضع تحضير الماء الساخن باستخدام مبادل حراري للتدفق. أي أنها تعمل بشكل مشابه للنماذج التي لا تحتوي على سعة تخزين.

هناك الكثير من المراجعات الإشادة في المنتديات المواضيعية حول وحدات الغاز المثبتة على الحائط من الشركة الإيطالية الشهيرة Baxi. تحتوي الغلايات ذات الدائرة المزدوجة من سلسلة NUVOLA على غلاية مدمجة سعة 40 لترًا ، وهو ما يكفي تمامًا لشقة أو مبنى خاص صغير. ولكن إذا لم يكن الخزان بهذه السعة كافياً ، فيمكنك شراء سخان من نفس العلامة التجارية لسلسلة Nuvola المريحة. وهي مجهزة بخزان من الفولاذ المقاوم للصدأ سعة 60 لترًا ، مما يزيد بشكل كبير من احتمالات استهلاك الماء الساخن.

يمكن العثور على مزيد من المعلومات حول خصائص وأسعار النماذج هنا.

الصفات المفيدة لمراجل الوقود الصلب

سنخبرك الآن بكيفية اختيار غلاية تعمل بالوقود الصلب لمنزل خاص ، وبشكل أكثر تحديدًا ، سنقوم بإدراج مزاياها لبلدان رابطة الدول المستقلة.

تاريخيًا ، في بلدان الفضاء ما بعد الاتحاد السوفيتي ، يعد الوقود الصلب من أرخص الأسعار وأكثرها سهولة. هذا يمكن أن يفسر موضة المعدات التي تستخدمها لعملها.

يجب أن يكون مفهوما أن الغلاية ليست موقد ريفي. من المستحيل حرق كل ما يمكن أن يحترق فيه. من الضروري استخدام نوع الوقود الذي تم من أجله شحذ الوحدة في الإنتاج.

تشمل المزايا التي لا يمكن إنكارها لمرجل يعمل بالوقود الصلب ما يلي:

• سعر الوقود الرخيص.
• كفاءة طاقة جيدة. يسعى أداء هذه الغلايات إلى تحقيق كفاءة الطاقة للمعدات التي تعمل على الديزل والغاز وما إلى ذلك.
• الحكم الذاتي.

إذا تم تثبيت عينيك على غلاية تعمل بالوقود الصلب ، فأنت بحاجة إلى معرفة أنه من وقت لآخر (كل 6-18 ساعة تقريبًا) تحتاج إلى وضع الحطب ونشارة الخشب بشكل عام وأي نوع من الخشب.

بالطبع ، في عصرنا هناك أنظمة تقوم تلقائيًا بوضع رقائق أو قطع خشبية في المرجل. ومع ذلك ، يتم إنشاء مثل هذه الآليات وتشغيلها في الشركات المتخصصة في صناعة الأخشاب ، وكقاعدة عامة ، فهي ليست مخصصة للبيوت والمنازل الخاصة.

اختيار مكان لمعدات التدفئة

في هذا القسم ، سنخبرك بأي غلاية تختارها لتدفئة منزلك. وبالتحديد ، دعنا نتحدث عن أنواع معدات التدفئة. بالإضافة إلى تصنيف الغلايات حسب ناقل الطاقة المستخدم ، حسب عدد الدوائر ، كما تتميز الغلايات الحائطية والأرضية.

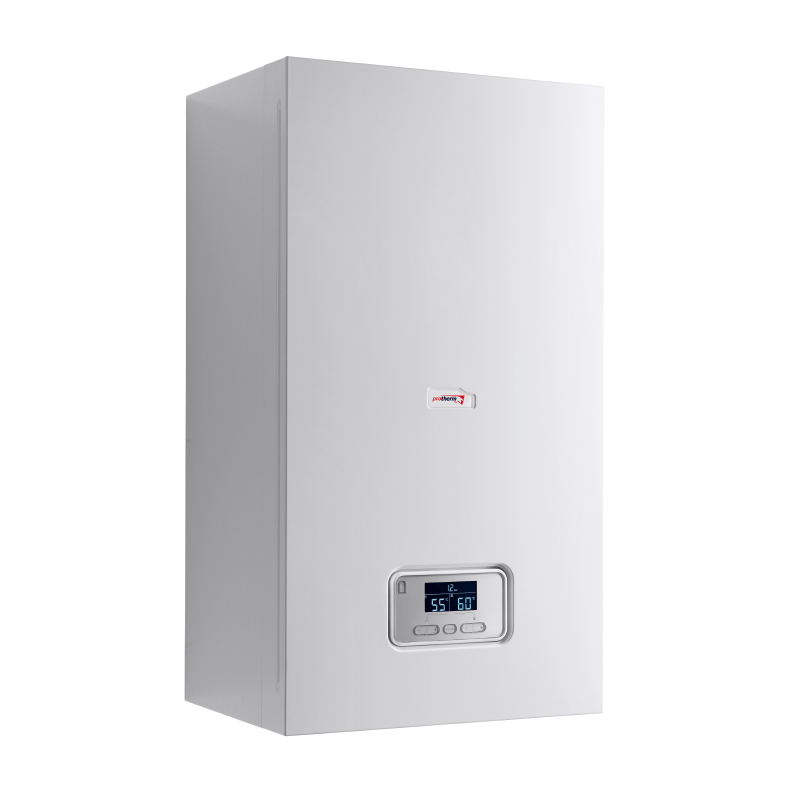

تنتج الشركات المصنعة في الغالب غلايات كهربائية في إصدار الحائط. بعض نماذج الغاز معلقة أيضًا على الجدران.

ومع ذلك ، إذا كنت تعيش في منزل كبير ، فعليك الانتباه إلى خيارات الأرضية: فهي قوية جدًا ، ولكنها تشغل أيضًا مساحة كبيرة. كما ذكرنا سابقًا ، من الناحية المثالية لمعدات التدفئة ، يلزم تخصيص غرفة منفصلة - غرفة مرجل

في الغلايات المركبة ، تُصنع المبادلات الحرارية من النحاس والصلب. تتمتع الوحدات القائمة على الأرض بمورد أطول ، لأن هذه العناصر في مثل هذه النماذج تتكون أساسًا من الحديد الزهر. ولهذا السبب ، لا تتجاوز مدة خدمة الغلايات الكهربائية المركبة ، كقاعدة عامة ، عشر سنوات.

بالإضافة إلى ذلك ، يمكن أن تتعطل الإلكترونيات المعقدة بسبب الزيادات المفاجئة في الطاقة في الشبكة. لذلك ، إذا قررت شراء غلاية مثبتة على الحائط ، فلا تنس شراء مثبت الجهد.

الغلايات المصممة للجدران خفيفة للغاية ومضغوطة للغاية ، ولكنها ضعيفة جدًا مقارنة بنظيراتها على الأرض. هذا الناقص محسوس بشكل خاص على السخانات ذات نظام دائرتين. هذه الغلايات تسخن الغرفة بشكل سيء للغاية.

لا تحتاج إلى الانتباه إلى السخانات المثبتة على الحائط إلا إذا كانت مساحة المعيشة التي ستسخنها لا تتجاوز مائتي متر مربع. يجب ألا يزيد استهلاك الماء في هذه الحالة عن خمسة عشر لترًا في الدقيقة.

إذا كانت لديك إحدى الخصائص أعلى مما هو مذكور ، فعليك البحث عن خيارات أخرى.

لا يمكن القول أنه بغض النظر عن المنطقة الساخنة ، فإن معظم المشترين يشترون غلايات أرضية. نظرًا لأن هذه الوحدات تحتوي على مبادل حراري من الحديد الزهر ، والذي لديه متطلبات أقل لجودة التيار المزود ، كما أنه يستمر لفترة أطول.

لماذا توصيل سخان المياه بغلاية الدائرة المزدوجة

في الصيف لا تعمل غلاية الدائرة المزدوجة للحفاظ على درجة الحرارة المطلوبة في الغرف. يتم تحويله إلى وضع "صيفي" خاص ، حيث يعمل فقط الماء الساخن. عندما يظهر تدفق من خلال المبادل الحراري ، يتم تشغيل الموقد.غالبًا ما يتم سماع صوت مميز بسبب اشتعال الغاز في غرفة الاحتراق. الاستماع إلى هذه الملوثات العضوية الثابتة طوال اليوم أقل من متوسط ​​المتعة ، وهذا يمثل ضغطًا كبيرًا بالنسبة للغلاية. لحل هذه المشكلة ، تم اختراع مخطط لتوصيل سخان مياه التخزين بدائرة الماء الساخن للغلاية. يعمل سخان مياه التخزين كمجمع يتراكم فيه الماء الساخن.
