ما هي أنواع أنظمة التدفئة
يوجد نوعان فقط من الأنظمة ذات الدورة الدموية الطبيعية:
- نظام الأنبوب الواحد. يدخل الأنبوب من المبرد مباشرة في المرجل.
- نظام تسخين ثنائي الأنابيب. الماء الذي تم تبريده لا يمر فورًا عبر الأنبوب إلى المرجل ، ولكنه ينتقل أولاً إلى خط آخر ، ثم يعود إلى الغلاية.
إذا كان هناك رافع رأسي في مخطط الأسلاك ، فإن نظام التسخين هذا يكون أكثر ملاءمة ، حيث يمكن تركيب جهاز التسخين في كل طابق. ولكن مع ذلك ، في منزل من طابقين ، تعتبر تدفئة الجاذبية ، والتي تحتوي على أسلاك أفقية ، أكثر ربحية.
أرز. 2
أهم شيء يجب معرفته عند تركيب تدفئة بالجاذبية في المنزل هو أن المشعات لها مقاومة هيدروليكية قليلة.
أفضل خيارات التثبيت هي:
- مشعات الحديد الزهر. لديهم أدنى مقاومة هيدروليكية.
- مشعات الألومنيوم.
- مشعات ثنائية المعدن. مناسب أيضًا للتدفئة ، ولكن عليك أن تفكر قبل الشراء في أن القطر الداخلي يجب أن يكون على الأقل ¾.
من الأفضل توصيل البطاريات في المنزل ببعضها البعض بأنواع مختلفة من التوصيلات - وبهذه الطريقة سيعمل النظام بشكل أفضل.
يجب أيضًا اختيار الأنابيب بحكمة ، حيث إنها ليست كلها مناسبة لنظام الجاذبية. يجب مراعاة جميع المعلمات. يجب أن تنظر أولاً إلى المادة التي تصنع منها الأنابيب ، ثم إلى قطر الأنبوب نفسه. الخيار الأرخص هو الأنابيب المعدنية البسيطة. ولكن نظرًا لأنها قاسية من الداخل ، وبعد مرور بعض الوقت ستصبح أكثر خشونة (من التآكل ، وما إلى ذلك) ، فيجب شراؤها بأكبر قطر.
أفضل الخيارات لنظام التدفئة الجاذبية لمنزل من طابقين هي:
- أنابيب معدنية.
- أنابيب البولي بروبلين المقواة.
في الخيار الأول ، هناك ما يسمى بالتركيبات في الأنابيب التي تضيق الخلوص ، وهذا غير مقبول لتسخين الجاذبية. لذلك ، فإن الخيار الأمثل هو تركيب أنابيب البولي بروبلين المقواة. ولكن حتى هنا يوجد "لكن". لا يمكن للأنابيب المقواة أن تتحمل درجات حرارة أعلى من 100 درجة مئوية ، لكن الأنابيب البلاستيكية المعدنية يمكنها ذلك. مهما كان الخيار الذي تختاره ، تأكد من التأكد من أن هذا منتج عالي الجودة.
أرز. 3
أنواع المضخات
يمكن اختيار اختيار وحدة الحقن من زوايا مختلفة. سيتعين عليك مراعاة تصميم الوحدة عند استخدامها كشاحن فائق خصيصًا لنظام يعمل على تسخين الأرضيات وعلامات المنتج.
تحديد ملصق المضخة
تحتوي مجموعة الضخ الخاصة بالتدفئة الأرضية على مؤشرات تصميم خاصة بها للضغط الأقصى وقطر الوسائط المتصلة
عند اختيار مضخة دوران لنظام تدفئة تحت الأرضية قائم على الماء ، فإن وضع العلامات على الوحدة له أهمية كبيرة. هذه القيمة العددية المكونة من رقمين ، المكتوبة بشرطة ، تأتي مباشرة بعد اسم النموذج. على سبيل المثال: 20-40.
يشير الرقم الأول إلى حجم أنبوب التوصيل - 20 مم. كقاعدة عامة ، يتم تضمين جميع صواميل التثبيت مع الوحدة. هذا الرقم يشير إلى حجمها.
الرقم الثاني يشير إلى ارتفاع إمدادات المياه والحقن بالديسيمترات. أي أن الرقم 40 يعني إطعام 4 أمتار. وبالتالي ، ستضخ المضخة الماء بضغط 0.4 ضغط جوي.
يمكن أن تحتوي وحدة تدوير المبرد في نظام التدفئة تحت الأرضية على ثلاثة أوضاع تبديل ، والتي تختلف في درجة الأداء. أي أن كل طريقة تشغيل ستضخ السائل بجهد مختلف. على سبيل المثال ، الوضع الثالث هو الأكثر كثافة. اعتمادًا على شدة المضخة ، سيتم استهلاك كمية مختلفة من الكهرباء.
أنواع تصاميم المضخات
حسب التصميم ، تتميز جميع وحدات تدوير المياه في نظام التدفئة تحت الأرضية بسمات مشتركة.تكمن الاختلافات بشكل رئيسي في المظهر وطريقة التحكم. يمكن اعتبار الوحدات الألمانية الصنع من Grundpos و Wilo الأكثر موثوقية. وحدة الشركة الثانية لديها سعر مناسب أكثر. تنتج الشركات المذكورة أعلاه مضخات للاستخدام المنزلي.

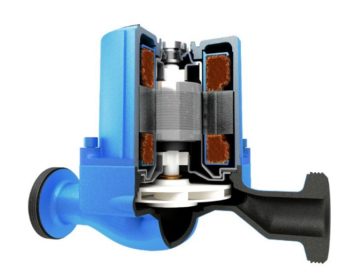

جميع المضخات الكهربائية لها تصميم مماثل
هناك أيضًا وحدات تداول للاستخدام في المباني الصناعية. السمة المميزة هي التثبيت: لهذا الغرض ، يتم استخدام حواف خاصة يزيد حجمها عن 50 مم ، وليس المكسرات. هذا بسبب الهيكل المزدوج.
إذا كان من المخطط استخدام المضخة في نظام تسخين المياه بالأرضية ، فأنت بحاجة إلى شراء وحدة مزودة بصمام ثلاثي الاتجاهات. يجب أن يؤخذ في الاعتبار أن الصمامات لها أداء مختلف. على سبيل المثال ، قد يكون معدل بعض الصمامات أقل من 2.5 متر مكعب / ساعة. سيكون هذا المؤشر غير فعال عند استخدام نظام التدفئة على مساحة تزيد عن 50 مترًا مربعًا.
لذلك ، إذا كنت تخطط لاستخدام مضخة بأرضيات مائية على مساحات كبيرة تصل إلى 150 مترًا مربعًا ، فأنت بحاجة إلى شراء وحدة لها القدرة على التحكم في تشغيل الصمامات ، مما يتيح لك زيادة الكثافة إلى 4 متر مكعب / ساعة .
كيفية اختيار مضخة للتدفئة الأرضية وفقًا لمعايير التصميم
تخلق الوحدة ضغطًا كافيًا حتى يتمكن المبرد من التحرك بالسرعة المطلوبة. في الوقت نفسه ، يجب أن تعتمد سرعة حركة الماء الساخن على كمية الحرارة المطلوبة لظروف درجة حرارة مريحة للغرفة ، اعتمادًا على الظروف الجوية الخارجية. لهذه الأغراض ، تحتاج إلى اختيار المضخات ذات القدرة على التحكم وثلاث سرعات.
سيتم اختيار مضخة للتدفئة تحت الأرضية للتدفئة وفقًا للمعايير التالية:
- استهلاك؛
- رأس.
ولكن في كل حالة فردية ، يجب حساب هذه المعلمات. تُستخدم الصيغة التالية لحساب الأداء:
صيغة الأداء
- صح- طاقة دائرة التسخين ، كيلوواط ؛
- ر العلاقات العامة- درجة الحرارة التي يتم عندها إمداد الدائرة بسائل التبريد ، غرام ؛
- ر أر - درجة الحرارة عند أنبوب الإرجاع ، غرام.
عادة لا يزيد الفرق بين درجة الحرارة عند المخرج وأنبوب الإرجاع عن 5 درجات. غالبًا ما يتم تحديد قوة دائرة التسخين حسب مساحة السطح الساخن. من أجل اختيار المضخة حسب الطاقة المطلوبة ، يمكنك استخدام طاولة خاصة. يشار إلى جميع البيانات الواردة فيه لوسط روسيا. لذلك ، مع الظروف الجوية الأكثر قسوة أو في حالة عدم وجود عزل حراري جيد للمنزل ، يجب إضافة حوالي 20 ٪ إلى أداء المضخة التي تم الحصول عليها. على أي حال ، يجب أن يؤخذ الأداء بهامش لحساب البرودة غير الطبيعية وحتى لا يعمل النظام بأعلى درجات الأداء.
جدول لتحديد أداء الوحدة حسب مساحة الغرفة المدفأة
المعلمة الثانية التي يجب حسابها للمضخة هي الرأس الذي يتم ضخه بواسطة شفرات المضخة. الضغط ضروري للتغلب على المقاومة الهيدروليكية لموصلات المبرد ، والتجهيزات ، وكذلك العناصر الأخرى للنظام. يتم تحديد مقاومة الأنابيب من خلال:
- مواد الأنابيب
- قطر الدائرة.
يجب أن تكون قيمة مقاومة الأنبوب في المستندات ، أو يمكنك استخدام المؤشرات المتوسطة. ستحتاج أيضًا إلى مراعاة مقاومة التركيبات والخلاطات والصمامات. لحساب رأس المضخة ، يمكنك استخدام الصيغة التالية:
صيغة لحساب رأس المضخة
- P هي المقاومة الهيدروليكية للأنابيب لكل متر طولي ، Pa / m ؛
- L هو طول كفاف الأنبوب ؛
- K هو عامل القدرة.
لحساب الضغط المطلوب في نظام تسخين أرضية الماء ، تحتاج إلى مضاعفة المقاومة لكل متر من الأنبوب بطول الدائرة. يجب تحويل القيمة الناتجة بالكيلوباسكال إلى أجواء. للقيام بذلك ، قسّم القيمة مع عامل الأمان المضاف على 1000.يمكن مقارنة النتيجة المعدلة ، التي تسمى نقطة عمل المضخة ، بالوسم الموجود على الوحدة.
من أجل تحديد النموذج المطلوب ، تحتاج إلى مقارنة النتيجة التي تم الحصول عليها ببيانات الرسم البياني الخاص. عند اختيار نموذج ، يجب أن تتصرف بطريقة تكون نقطة التشغيل في الثلث الأوسط. إذا كنت تخطط لاستخدام وحدة ثلاثية السرعات ، فمن الأفضل اختيار نموذج للسرعة الثانية. بهذه الطريقة ، يتم تحقيق التشغيل الأمثل للوحدة في وضع مقبول مع تحميل جزئي.

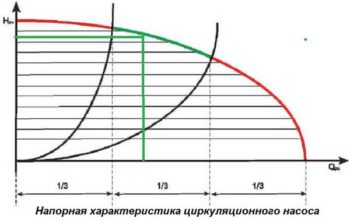

رسم بياني لاختيار النموذج وفقًا لنقطة تشغيل المضخة ، محسوبة وفقًا للصيغة المحسوبة لقوة الرأس
استخدام مضخة الدوران ليس رفاهية بل ضرورة. حتى مع وجود مناطق صغيرة من الدائرة ، سيكون الدوران الطبيعي لسائل التبريد ضعيفًا. سيؤدي ذلك إلى عدم الراحة من الإقامة في الشقة ، وسيتطلب أيضًا مزيدًا من الكهرباء للتدفئة.
مقدمة
يلخص الدليل المنهجي
أساسيات نظرية الدوران الطبيعي
في الغلايات ومولدات البخار
هيدروليكي
حساب المراجل ذات الدورة الدموية الطبيعية
وتقييم مؤشرات الموثوقية
الدورة الدموية الطبيعية. في التطبيق
الكتيبات هي الرسوم البيانية والجداول و
مطلوب نوموجرامس لأداء
عمل بالطبع. للحسابات
نظري
رسم جسم المرجل ، وبالتالي فإن التكوين
وشمل التطبيق رسم بدن
غلاية ضغط عالي من النوع KVN-98/64
(KVG-3).
الحاجة لإصدار هذا
دليل منهجي يرجع إلى حقيقة
ذلك في الأدبيات التي تصف المبادئ
وطرق حساب الغلايات البخارية ،
يتم ذكر المبادئ العامة فقط
إجراء حسابات EC ، بدون وصف
طريقة الحساب نفسها.
عند كتابة الدليل ، كان الأساس
اعتمد طريقة لحساب الطبيعي
الإعارة المنصوص عليها في الكتاب المدرسي
Indeikina A.I. ، ألكساندروفسكي يو. و
إلخ. "شحن الغلايات البخارية. الأساسيات
النظرية والحسابات "، دور النشر
لينينغراد العليا البحرية
كلية الهندسة. في و. لينين (الآن
معهد الهندسة البحرية) و
على أساس طريقة الحساب ،
تم تطويره بواسطة توربين المرجل المركزي
معهد سانت بطرسبرغ. في الدليل
يتم إعطاء طريقة الحساب في
شكل جدولي ، أكثر ملاءمة ل
عمل جمهور الطلاب.
الانتهاء من دورة العمل على
الحساب الهيدروليكي لمرجل البخار
سيسمح لك بفهم الجوهر بشكل أفضل
العمليات الفيزيائية التي تحدث
تشغيل المراجل البخارية والاعتماد عليها
من عوامل مختلفة.
أسباب ضعف دوران المبرد
قد لا يكون هناك تداول لسائل التبريد في نظام التدفئة للأسباب التالية:
- قوة غير كافية لمضخة الدوران (أو المضخات ، إذا كان هناك أكثر من مضخة). لهذا السبب ، لا يصل المبرد ببساطة إلى المشعات الأبعد عن الغلاية ، لذا فهي باردة (أو دافئة قليلاً ، وهذا هو السبب في أنها ليست أسهل على أي حال). حول كيفية اختيار قوة مضخة الدورة الدموية ، هناك العديد من المقالات ومقاطع الفيديو في قسم حسابات التدفئة ؛
- لم يتم تركيب صمامات عدم الرجوع. عادة ما يكون غيابهم "مؤلمًا" للأنظمة المعقدة ذات الدوائر المتعددة. تستخدم صمامات الفحص للتأكد من أن المبرد يتحرك على طول الدائرة المطلوبة وفي الاتجاه المطلوب (اقرأ المزيد أدناه) ؛
- تلوث النظام. يحدث أن الأنابيب مسدودة على طول القطر بأكمله - ما هو نوع الدوران الموجود! يتم معالجتها بطريقة واحدة فقط: عن طريق استبدال الأنابيب. هذا هو الحال بالضبط عندما يكون أفضل علاج هو الوقاية. و "المنع" يجب أن يتم في مرحلة تركيب خط الأنابيب والمشعات. أولاً ، تأكد من عدم دخول الحطام داخل الأنابيب. للقيام بذلك ، تأكد أولاً من عدم وجود شيء بالداخل ، نغلق نهايات الأنابيب بشيء قبل التثبيت. على سبيل المثال ، إنها مريحة مع الأكياس البلاستيكية البسيطة. ثانيًا ، قد يكون هناك حطام في المشعات. حتى الجديدة! لذلك نتحقق ونتخلص من ؛
- قطر الأنبوب صغير جدًا.قطر الأنبوب الصغير - المقاومة الهيدروليكية العالية - المضخة غير قادرة على "دفع" المبرد عبر خط الأنابيب بأكمله - لا يوجد دوران في نظام التدفئة (حسنًا ، أو أنه سيء للغاية بحيث لا يهم أنه لا يوجد " ر موجود). مرة أخرى ، في مرحلة التصميم ، تحتاج إلى حساب المقاومة الهيدروليكية ؛
- تراكم الهواء في النظام (التهوية). الهواء ، بالطبع ، ليس قمامة ، لكن احتقان الهواء بالطريقة نفسها لن يسمح لسائل التبريد بالانتشار بحرية. قد تظهر أقفال الهواء بسبب انتهاك قواعد تركيب نظام التدفئة. يعد التخلص من الهواء أمرًا سهلاً - قم بتثبيت فتحة تهوية تلقائية في أعلى نقطة في النظام وصنابير Mayevsky على المشعات.
دوران المبرد في نظام تدفئة متفرّع مشترك
لنبدأ تحليل دوران المبرد بنظام معقد - ثم ستتعامل مع الدوائر البسيطة دون مشاكل.
فيما يلي رسم تخطيطي لنظام التدفئة هذا:
لها ثلاث دوائر:
1) غلاية - مشعات - غلاية ؛
2) غلاية - جامع - أرضية ساخنة بالماء - غلاية ؛
3) غلاية - غلاية تدفئة غير مباشرة - غلاية.
أولاً ، يعد وجود مضخات الدوران (H) لكل دائرة أمرًا إلزاميًا. لكن هذا لا يكفى.
لكي يعمل النظام بالشكل الذي نريده: المرجل منفصل ، المشعات منفصلة ، فحص الصمامات (K) مطلوب:
بدون الصمامات غير المرتجعة ، لنفترض أننا قمنا بتشغيل المرجل ، ومع ذلك ، بدأت المشعات "بدون سبب" في التسخين (وفي الصيف في الفناء ، كنا نحتاج فقط إلى الماء الساخن في السباكة). سبب؟ ذهب المبرد ليس فقط إلى دائرة الغلاية ، التي نحتاجها الآن ، ولكن أيضًا إلى دوائر المبرد. وكل ذلك لأننا وفرنا في صمامات الفحص التي لن تسمح بمرور المبرد حيث لا تكون هناك حاجة إليه ، ولكنها ستسمح لكل دائرة بالعمل بشكل مستقل عن الدوائر الأخرى.
حتى لو كان لدينا نظام بدون غلايات وغير مدمج (مشعات + أرضية مسخنة بالماء) ، ولكن "فقط" متفرع من عدة مضخات ، فإننا نضع صمامات فحص في كل فرع ، وسعرها بالتأكيد أقل من إعادة صياغة النظام.
معلومات عامة
لحظات أساسية
إن عدم وجود مضخة دورانية وعناصر متحركة بشكل عام ودائرة مغلقة ، حيث تكون كمية المعلقات والأملاح المعدنية محدودة ، يجعل عمر خدمة هذا النوع من نظام التدفئة طويل جدًا. عند استخدام الأنابيب المجلفنة أو البوليمر والمشعات ثنائية المعدن - ما لا يقل عن نصف قرن.
يعني دوران التسخين الطبيعي انخفاضًا طفيفًا في الضغط. توفر الأنابيب والسخانات حتماً مقاومة معينة لحركة المبرد. هذا هو السبب في أن نصف القطر الموصى به لنظام التدفئة الذي نهتم به يقدر بحوالي 30 مترًا. من الواضح أن هذا لا يعني أنه مع نصف قطر يبلغ 32 مترًا سيتجمد الماء - فالحدود عشوائية إلى حد ما.
سيكون جمود النظام كبيرًا جدًا. قد تنقضي عدة ساعات بين اشتعال أو بدء تشغيل الغلاية وتثبيت درجة الحرارة في جميع الغرف المُدفأة. الأسباب واضحة: سيتعين على الغلاية تسخين المبادل الحراري ، وعندها فقط سيبدأ الماء في الدوران ، وببطء نوعًا ما.
جميع المقاطع الأفقية لخطوط الأنابيب مصنوعة منحدر إلزامي في اتجاه حركة المياه. سيضمن الحركة الحرة لمياه التبريد عن طريق الجاذبية مع الحد الأدنى من المقاومة.
ما لا يقل أهمية - في هذه الحالة ، سيتم إجبار جميع سدادات الهواء على الخروج إلى النقطة العليا من نظام التدفئة ، حيث يتم تركيب خزان التمدد - محكم الإغلاق ، مع فتحة تهوية ، أو مفتوحة.
سوف يتجمع كل الهواء في الأعلى.
التنظيم الذاتي
التدفئة المنزلية مع الدورة الدموية الطبيعية هي نظام ذاتي التنظيم. كلما كان الجو أكثر برودة في المنزل ، زادت سرعة دوران المبرد. كيف تعمل؟
والحقيقة أن ضغط الدورة الدموية يعتمد على:
اختلافات في الارتفاع بين المرجل والسخان السفلي. كلما كان المرجل منخفضًا بالنسبة إلى المبرد السفلي ، زادت سرعة تدفق الماء فيه عن طريق الجاذبية.مبدأ توصيل السفن ، تذكر؟ هذه المعلمة مستقرة ولا تتغير أثناء تشغيل نظام التدفئة.
يوضح الرسم البياني مبدأ تشغيل التدفئة بوضوح.
فضولي: لهذا السبب يوصى بتركيب غلاية التدفئة في الطابق السفلي أو عند أدنى مستوى ممكن في الداخل. ومع ذلك ، فقد رأى المؤلف نظام تسخين يعمل بشكل مثالي حيث كان المبادل الحراري في فرن الفرن أعلى بشكل ملحوظ من المشعات. كان النظام يعمل بكامل طاقته.
الاختلافات في كثافة الماء عند مخرج المرجل وفي خط أنابيب العودة. والتي ، بالطبع ، تحددها درجة حرارة الماء. وبفضل هذه الميزة بالتحديد ، يصبح التسخين الطبيعي ذاتي التنظيم: بمجرد أن تنخفض درجة الحرارة في الغرفة ، تبرد السخانات.
مع انخفاض درجة حرارة المبرد ، تزداد كثافته ، ويبدأ في إزاحة الماء الساخن بسرعة من الجزء السفلي من الدائرة.
معدل الدورة الدموية
بالإضافة إلى الضغط ، سيتم تحديد معدل دوران المبرد من خلال عدد من العوامل الأخرى.
- قطر أنبوب الأسلاك. كلما كان الجزء الداخلي من الأنبوب أصغر ، زادت المقاومة التي يوفرها لحركة السوائل فيه. هذا هو السبب في الأسلاك في حالة الدوران الطبيعي ، يتم أخذ أنابيب ذات قطر كبير بشكل متعمد - DN32 - DN40.
- مادة الأنابيب. يقاوم الفولاذ (المتآكل والمغطى بالترسبات بشكل خاص) التدفق عدة مرات أكثر من ، على سبيل المثال ، أنبوب البولي بروبلين مع نفس المقطع العرضي.
- عدد وشعاع المنعطفات. لذلك ، من الأفضل إجراء الأسلاك الرئيسية بشكل مستقيم قدر الإمكان.
- وجود الصمامات وكميتها ونوعها. مجموعة متنوعة من غسالات الاحتفاظ وتحولات قطر الأنبوب.
كل صمام ، كل منعطف يسبب انخفاض الضغط.
وبسبب وفرة المتغيرات على وجه التحديد ، فإن الحساب الدقيق لنظام التدفئة مع الدوران الطبيعي أمر نادر للغاية ويعطي نتائج تقريبية للغاية. من الناحية العملية ، يكفي استخدام التوصيات المقدمة بالفعل.
مخططات التدفئة للمباني السكنية الخشبية
وتجدر الإشارة إلى أن نظام التدفئة في منزل خشبي ليس بالأمر السهل. بالطبع ، يمكنك استخدام خيارات الكهرباء والهواء والفرن. لكن معظم المستخدمين يختارون أنظمة تسخين المياه.
يتميز المنزل المصنوع من الخشب بسعة حرارية عالية ، لذلك هناك حاجة إلى مزيد من الطاقة الحرارية لتدفئته.
مخطط تدفئة لمبنى سكني من طابقين
يختلف النظام ثنائي الأنابيب عن نظام أحادي الأنبوب فقط بالترتيب الذي يتم به توصيل عناصر التسخين. قبل كل بطارية ، يوصى بوضع خزان ضبط. لضمان الدوران الطبيعي للمياه في منزل من طابقين ، هناك دائمًا مسافة كافية بين مركز المرجل والنقطة العلوية لخط أنابيب الإمداد. لذلك ، لا يمكن تجهيز خزان التخزين للتدفئة في علية الغرفة ، ولكن في الطابق الثاني.
مخطط تدفئة مبنى سكني من طابق واحد
مخطط مثل هذا النظام بسيط.
في القطاع الخاص ، يتم استخدام نظام التدفئة الأفقي على نطاق واسع ، والذي يصنف إلى نظام مسدود وأنظمة نقل المياه المرتبطة به. مع نظام مسدود ، تقع كل من البطاريات بعيدًا عن المرجل. يمكن أن يكون مثل هذا النظام غير متوازن بسهولة. لذلك ، أقاموه لفترة طويلة جدًا. وتجدر الإشارة إلى أن نظام التسخين المرتبط ، والذي يتضمن مخططه استهلاكًا أكبر للأنابيب مقارنةً بالطريق المسدود ، يستخدم بشكل أساسي في أنظمة الإمداد الحراري البسيطة.
عند اختيار نظام تمرير ، يجب أن يؤخذ في الاعتبار أن حلقات الدوران يجب أن تكون هي نفسها.
جميع المشعات في النظام تعمل كجهاز واحد. اليوم ، غالبًا ما تستخدم الخراطيم المرنة للتدفئة المنزلية. يتم استخدامها لتوصيل السخانات بنظام التدفئة.
ميزات وأنواع أنظمة التدفئة مع الدورة الدموية الطبيعية
تم استخدام التسخين بتيار ناقل الحرارة الطبيعي لطالما تم اختراع تسخين الأنبوب نفسه منذ فترة طويلة.وأول مرة. ولفترة طويلة ، كان هناك مخطط واحد فقط يعمل في المنازل - مع خط أنابيب واحد ، مخطط أحادي الأنابيب مع أسلاك أنابيب على طول الجزء العلوي. في أنظمة التدفئة الحديثة ، لا يتم استخدام هذا التنوع عمليًا ، حيث يتم التعرف على مخطط الدائرتين على أنه أكثر كفاءة. بالإضافة إلى ذلك ، يمكن ترتيب التدفئة من خلال أنبوبين وفقًا لمخطط به سلك علوي أو سفلي.
قائمة مزايا التسخين الطبيعي على التسخين مع الدوران القسري:
- تركيب وتشغيل "الفيزياء" أسرع وأسهل وأكثر اقتصادا ؛
- يتمتع نظام "الجاذبية" باستقلالية مطلقة عن العوامل الخارجية - الكهرباء والغاز وما إلى ذلك. في الأنظمة القسرية ، تعتمد الحرارة في المنزل على ما إذا كانت المضخة الكهربائية ستعمل أم لا. بالإضافة إلى ذلك ، عند إيقاف تشغيل المضخة ، ستظهر اختناقات الهواء بالضرورة في النظام ، وسيتعين فحص جميع المشعات لوجودها أو غيابها عن طريق فتح صنابير Mayevsky ؛
- مدة التشغيل المضمون دون انقطاع تصل إلى 35-40 سنة مع الأنابيب المعدنية. مع الأنابيب البلاستيكية أو الأنابيب البلاستيكية المعدنية ، سيستمر النظام لفترة أطول ، ولكن بسبب حداثته ، لا توجد مثل هذه الإحصاءات حتى الآن ؛
- انتقال ثابت للحرارة ، يتم توفيره من خلال التنظيم الذاتي للنظام.
باستخدام الأسلاك المناسبة ، مع ملاحظة منحدر طفيف على الأقل ، يمكن تنظيم التدفئة حتى من نوع "الأرضية الدافئة" ، وهذا لن يتطلب استثمارات كبيرة أو تكاليف العمالة. يساعد التنظيم الذاتي في نظام بحركة جاذبية المبرد على زيادة سرعة حركة الماء الساخن ، وبالتالي زيادة درجة حرارة الهواء في الغرفة ، وفي الدائرة القسرية ، على العكس من ذلك ، فإن التحكم التلقائي في الضغط سيقلل الحرارة نقل.
- الطول الإجمالي الصغير للأنابيب - مع زيادة طول خط الأنابيب ، من الضروري زيادة الضغط ، ولا يمكن القيام بذلك دائمًا عن طريق النظام ، دون تشغيل المضخة. لذلك ، بالنسبة للمباني متعددة الطوابق ، فإن دوران المياه الطبيعي غير مناسب ؛
- يسخن النظام لفترة طويلة - أطول بكثير من المشعات في دائرة بمضخة دوران. يحدث هذا بسبب حقيقة أن جميع الأنابيب والهواء نفسه في الغرفة يجب أن يسخن جيدًا قبل أن تبدأ الحركة المتسارعة لسائل التبريد ؛
- من العيوب الواضحة لنظام بحركة جاذبية المبرد أنه لبعض الوقت القصير يحرق المرجل الوقود فارغًا تقريبًا ، وتكون كفاءة التسخين أقل من تلك الموجودة في النظام ذي الدوران القسري.
تم تحديث نظام التدفئة لمنزل من طابقين مع دوران طبيعي: 18 مارس 2017 بواسطة: kranch0
اقرأ عن الموضوع
الأنابيب وخزان التمدد وملحقات نظام التدفئة
بالإضافة إلى الغلايات ، يجب أن تكون المكونات الإلزامية الأخرى موجودة في أي مخطط لتسخين المياه لمنزل من طابق واحد. وتشمل هذه الأنابيب ، المشعات ، مجموعات الأمان ، خزانات التمدد.
يعتمد اختيار العناصر بشكل مباشر على تصميم الأنابيب ، وطريقة حركة المبرد (الجاذبية أو القسرية) ، فضلاً عن ميزانية منظمة إمداد الحرارة. ضع في اعتبارك الحد الأدنى من تكوين نظام دوائر التدفئة لمنزل خاص من طابق واحد مزود بمضخة وأنابيب ذات أنبوبين:
- أنابيب. للدوران القسري ، يمكن استخدام نماذج البولي بروبلين بأقطار من 16 إلى 24 مم. في نظام الجاذبية ، يجب ألا يقل هذا المؤشر عن 369 مم. لذلك ، ستكون خطوط الأنابيب الفولاذية هي الخيار الأفضل لها ؛
- خزان التوسع. لتسخين المياه لمنزل من طابق واحد مع دوران طبيعي ، هذه حاوية عادية بها أنبوبان متصلان. يتم تثبيته في الجزء العلوي من الدائرة. في الأنظمة المغلقة ، يتم استخدام خزانات التمدد الغشائية ، المثبتة على أنبوب الإرجاع أمام مضخة الدوران ؛
- مجموعة الأمان - اختيار وتركيب فتحة تهوية وصمام تنفيس. المكونات الإلزامية للتدفئة المغلقة ، حيث الضغط لا يساوي الغلاف الجوي.
بالإضافة إلى هذه العناصر ، قد يشمل المخطط عناصر أخرى. خاصة صمام الإغلاق.من الضروري الحد من تدفق المبرد في أجزاء معينة من النظام. لتحسين تسخين المشعات ، يتم تركيب منظمات الحرارة. بدون فشل ، يجب تركيب رافعات Mayevsky في أنابيب البطاريات. إنها مصممة لإزالة الهواء في الوقت المناسب من نظام التدفئة.
إذا كانت جميع الخيارات المذكورة أعلاه غير مقبولة ، فيمكنك التفكير في تركيب تسخين كهربائي أو مسخنات. إنها مناسبة للمنازل المكونة من طابق واحد مع الإقامة غير الدائمة. على الرغم من ارتفاع تكاليف الصيانة (تكلفة الكهرباء) ، تتميز التدفئة الكهربائية بقلة القصور الذاتي والاستقلالية عن درجة الحرارة الأولية في الغرفة.
يُظهر الفيديو مخططًا لتنظيم التدفئة بأنبوب واحد لمنزل من طابق واحد:
الغرض الوظيفي للمضخة
يعتمد تشغيل نظام التدفئة بالكامل باستخدام مبرد مائي على دوران الأخير. من أجل تحقيق إمداد حراري فعال ، يجب تنفيذ تدفق المياه في جميع أنحاء الدائرة. على سبيل المثال ، إذا كان المنزل تبلغ مساحته أكثر من 100 متر مربع. م ، من الضروري استخدام الحقن القسري للمياه عبر الأنابيب.
مع وجود مساحات كبيرة من الدائرة ، من الضروري ضمان حركة المبرد
تضخ مضخة الدورة الدموية لأرضية الماء الدافئ المبرد عبر دائرة التسخين والمشعات بسرعة موحدة. لذلك ، من الضروري اختيار مضخة مناسبة للمعلمات الهيدروليكية.
يمكن أن يدور المبرد بطريقتين:
- بشكل طبيعي تحت تأثير اختلاف الكثافة بين الماء الساخن والمبرد ؛
- بالقوة بمضخة دورانية.
إذا كان نظام التسخين يعمل على تدوير المبرد بطريقة طبيعية ، فستكون هناك حاجة إلى مزيد من الوقود للحفاظ على درجة حرارة عالية في خط الإمداد. بعد كل شيء ، سيعتمد معدل الدوران على فرق الكثافة ، وسيكون هذا الاختلاف أكبر مع التسخين القوي. ينعكس تأثير مماثل ليس فقط في فاتورة الكهرباء أو الغاز ، ولكن أيضًا في عدم وجود درجة حرارة مريحة في الشقة. على سبيل المثال ، الغرف التي تعتبر الأولى من مخرج المرجل تسخن بقوة ، بينما تظل الغرف البعيدة باردة.
أنظمة التدفئة مع أعلى إمدادات المياه
المبرد - في هذه الحالة الماء - يخضع للتدفئة وإمداد الجزء العلوي من نظام التدفئة من خلال خط أنابيب. يجب أن يكون للأنبوب المستخدم لتزويد المياه قطر أكبر مقارنة بالأنابيب المسؤولة عن تزويد المبرد بالمياه. هذا ضروري لتحقيق أكبر مقاومة للتبادل الحراري. يجب تركيب الأنابيب الأفقية بميل لا يقل عن سنتيمتر واحد لكل متر طولي.
نصيحة: إذا كنت ستستخدم نظام تدفئة مع دوران طبيعي للمياه ، فتذكر أنه يجب توصيل المشعات باستخدام طريقة قطرية
بعد التسخين المباشر للغرفة ، يمر الماء إلى الغلاية عبر أنبوب خاص - أنبوب الإرجاع. هنا يتم تسخينه مرة أخرى وتتكرر دورة حركة الماء. يوجد غلاية التدفئة في الجزء السفلي من النظام ، تحت المشعات. عادةً ما يتم تثبيت هذه العناصر في غرف الغلايات ، والتي يتم تخصيص الأقبية لها.
قطر دائرة الانبوب
لحساب قطر الأنابيب تحتاج:
- قم بإجراء حساب حراري للمباني وأضف حوالي 20٪ إلى النتيجة.
- احسب المقطع العرضي لخط الأنابيب بناءً على نسبة الطاقة الحرارية والقسم الداخلي للأنبوب (يشار إلى القيم في جداول SNiP).
- حدد قطر الأنبوب بناءً على حسابات الهندسة الحرارية التي تم إجراؤها مع مراعاة مادة الأنبوب. بالنسبة للأنابيب الفولاذية ، يكون الحد الأدنى لحجم المقطع الداخلي 50 مم.
لكي تكون الجاذبية أكثر شدة ، يتم تطبيق المبدأ التالي: يجب أن يكون قطر أنبوب الإمداد بعد كل فرع بحجم واحد أصغر من السابق. يجب جمع العائد مع التمديد.
وبالتالي ، يتيح لك الحساب تحديد الحد الأدنى لقطر أنابيب الإمداد والعودة ، فيما يتعلق بهذه القيمة ، يتم تحديد معلمات الأنابيب في أجزاء مختلفة من النظام وفقًا للمخطط المُعد لطابق واحد أو طابقين- قصة منزل.
كيف تعمل الدائرة المركبة بشكل صحيح؟
عند تنفيذ مخطط الأنبوب الواحد الكلاسيكي ("لينينغراد") ، عندما يتم وضع أنبوب رئيسي تحت المشعات ، يكون الوضع مختلفًا. يتم توزيع المبرد المتحرك ، الذي يلتقي مع نقطة الإنطلاق الأولى في طريقه ، إلى دفقين وفقًا لقيم المقاومة الهيدروليكية للمسار المستقيم والفرع الجانبي من نقطة الإنطلاق. بسبب المقاومة الهيدروليكية الأكبر للمخرج الجانبي ، يتدفق جزء صغير من إجمالي تدفق سائل التبريد إلى المبرد ("عامل التسرب" المعتاد هو 0.2-0.3). يبرد هذا الجزء الصغير بضع درجات داخل البطارية ، كما هو موضح في الشكل أدناه ، ويختلط عند المنفذ مع التيار الرئيسي غير المبرد. تكون درجة الحرارة الناتجة أعلى مما كانت عليه عندما يتم تمرير حجم السائل بالكامل عبر السخان.
توزيع المبرد في أنابيب المبرد من مخطط "لينينغراد".
عند التحرك على طول الكفاف ، لا تزال درجة حرارة السائل تنخفض ، ولكن بدرجة أقل ، إلى درجة حرارة ليست 35 درجة مئوية ، ولكن حوالي 45 درجة مئوية ، أي يتم تسخين البطاريات الموجودة في السلسلة بشكل متساوٍ. يرى الخبراء أن الدائرة أحادية الأنبوب ("Leningradka") تسمح لك بتحقيق تسخين موحد لما يصل إلى 10-11 مشعات في الدائرة (عشرة أقسام في كل جهاز).
