جهاز ومبدأ تشغيل غلايات Thermona

تنتج شركة Thermona التشيكية غلايات الغاز في طرق تركيب الجدران والأرضيات ، وهي عبارة عن دائرة مفردة ودائرة مزدوجة. لا يختلف مبدأ تشغيل وحدات Thermon عن مبدأ تشغيل غلايات الغاز الأخرى.

يتكون المرجل من كتلة غاز ، حيث يتم إشعال الغاز ، كتلة ماء ، يتم فيها تسخين المبرد بسبب الطاقة المنبعثة أثناء احتراق الغاز. تضخ المضخة الماء الساخن لأنابيب التسخين.

يستخدم خزان التمدد لحماية الجهاز من الضغط الزائد. يتم تصريف أول أكسيد الكربون العادم من خلال نظام المداخن إلى الخارج. يتم التحكم في جميع أعمال النحاس بواسطة معدات أوتوماتيكية وأجهزة استشعار واقية.

وحدات الحائط

تتراوح قوة الغلايات المثبتة على الحائط من 14 إلى 90 كيلو واط. إنها مصنوعة بإمكانية التدفق والتسخين غير المباشر لإمدادات الماء الساخن في الخزان.

يمكن أن تعمل من الغاز الرئيسي والمسال. مجهزة بتعديل اللهب الأوتوماتيكي بدون خطوات ، مضخة الدوران ثلاثية المراحل مع الحماية ، أجهزة الحماية ضد الحرارة الزائدة ، تسرب أول أكسيد الكربون ، التجميد ، الالتفاف التلقائي. لديهم اشتعال أوتوماتيكي ، مما يوفر استهلاك الغاز.

وهي تختلف في طريقة إزالة منتجات احتراق الغاز - مع تيار طبيعي عبر المدخنة (النماذج التي يتم فيها تركيب غرفة احتراق مفتوحة) ومن خلال مدخنة متحدة المحور ، عندما يتم إزالة غاز العادم من داخل الأنبوب ، ويدخل الهواء من خلال الجزء الخارجي لتشغيل الوحدة (نماذج غرفة الاحتراق التوربينية المغلقة).

وفقًا لطريقة التشغيل ، يتم تقسيمها إلى الحمل الحراري والمكثف. تحتوي وحدات التكثيف الكلاسيكية مثل Thermona 28 LXZ.A على موقد فولاذي ومبادل حراري نحاسي. يختلف الحمل الحراري عن المكثف في وجود مبادل حراري إضافي وموفر مثبت على مسار خروج غاز العادم وباستخدام حرارة منتجات الاحتراق. هذه النماذج لها كفاءة عالية تصل إلى حوالي 107٪.

غلايات أرضية

تنقسم الغلايات الأرضية الحرارية إلى غير متطايرة ، حيث يتم توليد الطاقة اللازمة للحفاظ على تشغيل نظام الأمان بواسطة مولد حرارة داخلي ومتطاير. يتكون المبادل الحراري Therm R / B من أقسام من الحديد الزهر بتصميم محسّن ، مما يسمح بزيادة كفاءة الوحدة.

يتم تثبيت المخفض أمام الموقد الغازي ، والذي ينظم بسلاسة إمداد الوقود وقوة الوحدة. نوع الاشتعال - الاشتعال الكهربائي. تعمل الغلايات بالدوران الطبيعي لسائل التبريد. تستخدم موديلات سلسلة Therm E / B المتصلة بالكهرباء فقط للتدفئة. تعمل سلسلة من أجهزة Therm EZ / B على تسخين السائل وتدفئة الغرفة.

رموز الخطأ الأساسية

أثناء تشغيل غلايات الغاز Thermona ، قد تحدث العديد من الأعطال والأعطال ، والتي يتم عرضها على الشاشة في شكل رموز خطأ. يمكن القضاء على البعض عن طريق إعادة تعيين الخطأ ، إذا ظهر الرمز مرة أخرى ، فإن التدخل مطلوب لحلها. أهمها ، وما يجب القيام به والتحقق منه ، سننظر فيه أدناه.

يحدث الخطأ e01 (e1) عند فشل اشتعال الغلاية.

يشير الخطأ e02 (e2) إلى ضغط منخفض في دائرة التسخين.

تحقق مما يلي:

يظهر الخطأ e05 عند تعطل مستشعر الماء الساخن.

في مثل هذه الحالة ، تحتاج إلى التحقق من:

يشير الخطأ e06 إلى ارتفاع درجة حرارة الغلاية.

لإصلاحها ، تحقق من:

e08

يظهر الخطأ e08 (e8) في حالة حدوث مشاكل في إزالة الدخان أو فشل مانوستات في الغلايات في الغلايات التوربينية.

أسباب ظهوره:

ه 12

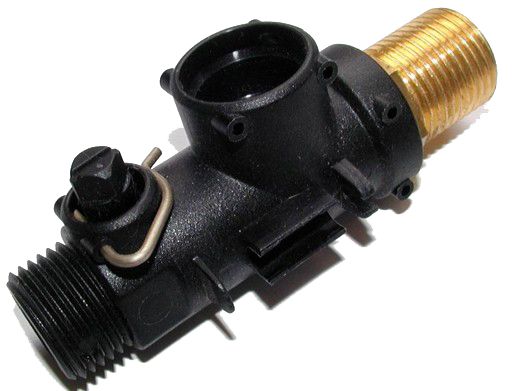

يعني الخطأ e12 تدفقًا صغيرًا للمياه في نظام التدفئة. تتشابه أسباب وطرق الإزالة مع وصف الخطأ e02. بالإضافة إلى ذلك ، تحقق من المحول الصغير على مستشعر التدفق عن طريق قياس مقاومته وتوصيل الأسلاك بلوحة التحكم.
