مخطط نظام التدفئة Leningradka وتوصيات للتثبيت

خصائص لينينغرادكا

عند اختيار التثبيت ، يجب الانتباه إلى حقيقة أنه يختلف في طريقة دوران المبرد:

• يتحرك الماء بالقوة. يزيد لينينغرادكا بمضخة من الدورة الدموية ، لكنه في نفس الوقت يستهلك الكهرباء.
• يتحرك الماء عن طريق الجاذبية. تتم العملية بسبب القوانين الفيزيائية. يتم توفير الدورة من خلال اختلاف درجة الحرارة وتحت تأثير الجاذبية.

الخصائص التقنية لـ Leningradka بدون مضخة أدنى من الخصائص الإجبارية من حيث سرعة حركة المبرد وسرعة التسخين.

لتحسين خصائص الجهاز ، فهو مزود بأجهزة مختلفة:

• الصمامات الكروية - بفضلها ، يمكنك ضبط مستوى درجة الحرارة لتدفئة الغرفة.
• تقوم منظمات الحرارة بتوجيه المبرد إلى المناطق المرغوبة.
• تستخدم الصمامات لتنظيم دوران الماء.

تسمح لك هذه الوظائف الإضافية بالترقية حتى لنظام تم تثبيته مسبقًا.

المميزات والعيوب

تشمل مزايا الاستخدام ما يلي:

• الربحية - تكلفة العناصر منخفضة ، ويمكن إجراء التثبيت بشكل مستقل. أثناء التشغيل ، يتم توفير الطاقة.
• التوفر - تتوفر قطع غيار للتجميع في أي متجر لاجهزة الكمبيوتر.
• يمكن إصلاح نظام التدفئة لمنزل خاص في لينينغرادكا بسهولة في حالة الأعطال.

من بين أوجه القصور ما يلي:

• ميزات التثبيت. لمعادلة نقل الحرارة ، من الضروري إضافة عدة أقسام لكل مشعاع يقع بعيدًا عن المرجل.
• عدم القدرة على الاتصال بالتثبيت الأفقي للتدفئة الأرضية أو قضبان المناشف الساخنة.
• نظرًا لاستخدام الأنابيب ذات المقطع العرضي الكبير عند تشكيل شبكة خارجية ، فإن الجهاز يبدو غير جمالي.

كيفية التركيب بشكل صحيح؟

يعد تثبيت Leningradka ممكنًا تمامًا بأيديكم ، لذلك ، يتم تحديد إحدى الطرق:

1. أفقي. الشرط الأساسي هو وضع غطاء الأرضية في الهيكل أو فوقه ، من الضروري الاختيار في مرحلة التصميم.

تم تركيب شبكة الإمداد على منحدر لضمان حرية حركة المياه. يجب وضع جميع المشعات على نفس المستوى.

2. يتم استخدام عمودي في حالة استخدام معدات نوع قسري. تكمن ميزة هذه الطريقة في التسخين السريع لسائل التبريد حتى عند تركيب الأنابيب ذات المقطع العرضي الصغير. يحدث العمل بسبب تركيب مضخة الدوران. إذا كنت تريد الاستغناء عنها ، فعليك شراء أنابيب بقطر كبير ووضعها تحت منحدر. نظام تسخين المياه العمودي Leningradka مُثبَّت بممرات جانبية ، مما يسمح بإصلاح العناصر الفردية للمعدات دون إغلاقها. يجب ألا يزيد الطول عن 30 م.

يتم تقليل ميزات تركيب نظام التدفئة Leningradka إلى اتباع تسلسل العمل:

• قم بتركيب المرجل وتوصيله بخط مشترك. يجب أن يمتد خط الأنابيب حول محيط المبنى بالكامل.
• خزان التمدد أمر لا بد منه. لتوصيله ، يتم قطع أنبوب عمودي. يجب أن يكون موجودًا بالقرب من غلاية التدفئة. يتم تثبيت الخزان فوق جميع العناصر الأخرى.
• يتم قطع المشعات في شبكة الإمداد. يتم تزويدهم بالممرات الجانبية والصمامات الكروية.
• أغلق المعدات الموجودة على غلاية التدفئة.

ستساعدك مراجعة الفيديو لنظام توزيع التدفئة Leningradka على فهم ترتيب العمل واتباع تسلسلها.

قبل بضع سنوات انتقلنا للعيش خارج المدينة. لدينا نظام تدفئة أحادي الأنبوب مركب في منزل من طابقين يشبه لينينغرادكا. للدوران الطبيعي ، قمت بتوصيل الجهاز بالمضخة. يوجد ضغط كافي لتدفئة الطابق الثاني فهو ليس باردا. جميع الغرف مُدفأة جيدًا.سهلة التركيب ، لا تتطلب مواد باهظة الثمن.

غريغوري أستابوف ، موسكو.

"عند اختيار التدفئة ، درست الكثير من المعلومات. وفقًا للمراجعات ، اتصل بنا Leningradka بسبب التوفير في المواد. اختار مشعات ثنائية المعدن. إنه يعمل بسلاسة ، ويتواءم تمامًا مع تدفئة منزل من طابقين ، ولكن يجب تنظيف الجهاز بشكل دوري. بعد 3 سنوات ، توقفت مشعاتنا عن العمل بكامل طاقتها. اتضح أن القمامة كانت مسدودة عند الاقتراب منها. بعد التنظيف ، استؤنفت العملية.

أوليج إيغوروف ، سانت بطرسبرغ.

"يعمل نظام توزيع التدفئة Leningradka معنا منذ أكثر من عام. راضٍ بشكل عام ، سهل التركيب وسهولة الصيانة. أخذت أنابيب البولي بروبلين بقطر 32 مم ، يعمل المرجل على وقود صلب. نستخدم مضاد التجمد المخفف بالماء كمبرد. تتكيف المعدات بالكامل مع تدفئة منزل مساحته 120 مترًا مربعًا.

أليكسي تشيزوف ، يكاترينبرج.

التثبيت الأفقي

مخطط التثبيت هذا بسيط ، لكن له الفروق الدقيقة الخاصة به التي يجب مراعاتها عند أداء العمل. لذلك ، يجب أن يكون الطريق السريع إما في هيكل الأرضية أو فوقه.

من الضروري إيلاء اهتمام خاص للعزل الحراري للنظام ، وإلا فلن يكون من الممكن تجنب انتقال الحرارة العالية.

عند وضعه في الأرضية ، سيتم تركيب الطلاء مباشرة أسفل النظام. عند استخدام نظام أحادي الأنبوب ، يمكن إعادة صياغة أمر التثبيت بالفعل أثناء العمل.

يجب تركيب خط الإمداد بزاوية من أجل عمل المنحدر الضروري لتدوير السائل. في هذه الحالة ، يتم وضع بطاريات التدفئة على نفس المستوى. لا يزال الأمر يستحق تثبيت صنابير Mayevsky على المشعات ، وبمساعدتهم سيكون من الممكن إزالة فقاعات الهواء من النظام.

في أي منازل يكون من المربح تركيب أنظمة ضخ أحادية الأنابيب

يعد تقليل طول أنابيب التدفئة بالنسبة لمخططات الأنبوبين متأصلًا في المباني السكنية متعددة الطوابق والمباني الصناعية (ورش العمل والمستودعات) ، والتي تتميز بأطوال دوائر التدفئة لمئات الأمتار. إن استخدام "أنبوب واحد" فيها يوفر حقًا أنابيب التدفئة. يفسر الاستخدام الواسع النطاق في البناء الفردي بسوء فهم نسبة التكلفة إلى الفائدة الحقيقية لهذا النوع من التدفئة من قبل العملاء وممارسي التدفئة.

في المنازل الصغيرة المكونة من طابقين والتي تبلغ مساحتها حوالي 100 متر مربع (50 مترًا مربعًا - الطابق الأول ، 50 مترًا مربعًا - الثانية) ، غالبًا ما يتم تركيب "أنبوب واحد" ، والذي يعمل بشكل جيد مع دوائر قصيرة تحتوي على 4-5 سخانات. المنازل الكبيرة التي تحتوي على العديد من المشعات ليست مناسبة تمامًا لمخططات الأنابيب المفردة ، على الرغم من أن الكائنات التي تحتوي على عشرات البطاريات في دائرة مكونة من طابقين تعمل ، كما هو الحال في مخطط الأنبوب الأحادي الأفقي الرأسي المختلط الموضح أدناه.

نظام أحادي الأنبوب مختلط (رأسي - أفقي).

1 وصف ميزات النظام

يلاحظ بحق أن هناك عددًا كبيرًا من المخططات التكنولوجية التي تركز على حل مشكلة واحدة - تدفئة منزل خاص.

هناك أنظمة أحادية الأنابيب وأنبوبان ، أفقيًا وعموديًا. دائرة واحدة ودائرة متعددة. يقدم كل خيار إيجابيات وسلبيات ولا شيء مثالي.

يعد نظام التدفئة من نوع Leningradka أحد الحلول الأكثر شيوعًا عندما يتعلق الأمر بترتيب دائرة التدفئة في منزل خاص من طابق واحد أو طابقين.

إنها مناسبة أيضًا للمباني متعددة الطوابق ، لكن كفاءتها ستنخفض ، لأنها تعتمد بشدة على طول الكفاف.

ما هو نظام لينينغراد هذا؟ في الواقع ، مبدأ عملها وتخطيط الأنابيب بسيط للغاية.

هذا تخطيط أنابيب أحادي الدائرة مع توصيل تسلسلي للمشعات.

الدائرة المفردة ، تعني أن لينينغراد متصل بغلاية أو غلاية واحدة فقط ويعمل حصريًا لتدفئة الفضاء ، ويعمل مع دوران ناقل حراري ، وغالبًا ما يكون الماء أو التجمد.

إنه أيضًا أنبوب واحد ، أي أنه يتكون من أنبوب واحد ، مستقيم أو به فروع (تجاوزات). يفترض مخطط الأنبوب الواحد حركة الناقل في اتجاه واضح.

مخطط الاتصال التسلسلي

يترك الماء أو التجمد المرجل ، ويمر عبر سلسلة المشعات بأكملها ، ثم يغلق على الغلاية أو وحدة الخلط عبر نفس الأنبوب. تكمن خصوصية المخطط في أنهم يحاولون وضع مشعات فيه على طول الدائرة بأكملها بحيث تكون المسافة بين المبرد الأخير والغلاية في حدها الأدنى.

تم تصميم النظام بحيث يبرد الناقل بمرور الوقت ، أي في الأقسام القصوى ، يمكن أن تكون درجة الحرارة أقل بشكل ملحوظ. تحل لينينغرادكا هذه المشكلة بأناقة تامة ، من خلال العمل بالدوران القسري ، وأجهزة استشعار درجة الحرارة والتجاوزات.

يتيح لك تصميم نظام Leningradka أيضًا بعض المساحة للمناورة. يمكنك اختيار أي خيار.

بالنسبة للمكونات المحددة لنظام التدفئة ، تعمل Leningradka بشكل أفضل مع الأنابيب البلاستيكية أو المعدنية البلاستيكية ، بالإضافة إلى الدوران القسري للتدفق الناتج عن المضخة.

1.1 إيجابيات وسلبيات

لينينغرادكا ، مثل أي مخطط تدفئة آخر ، ليست مرشحًا عالميًا. تصلح لبعض المهام ولا تصلح لأخرى ،

لفهم المجالات ذات الأولوية بشكل أفضل ، يجب على المرء أن يفهم إيجابيات وسلبيات ذلك. هذا ما سنفعله.

• البساطة والدقة.
• القدرة على التثبيت باليد ؛
• يتم اختيار تصميم الأنابيب حسب ذوقك ورغبتك ؛
• تقطير؛
• كفاءة عالية بتكلفة منخفضة ؛
• مثالي تقريبًا لتدفئة منزل من طابق واحد أو طابقين ؛
• القدرة على عزل كل عقدة ، مما يجعل دائرة التسخين مستقلة تمامًا ومستقلة.

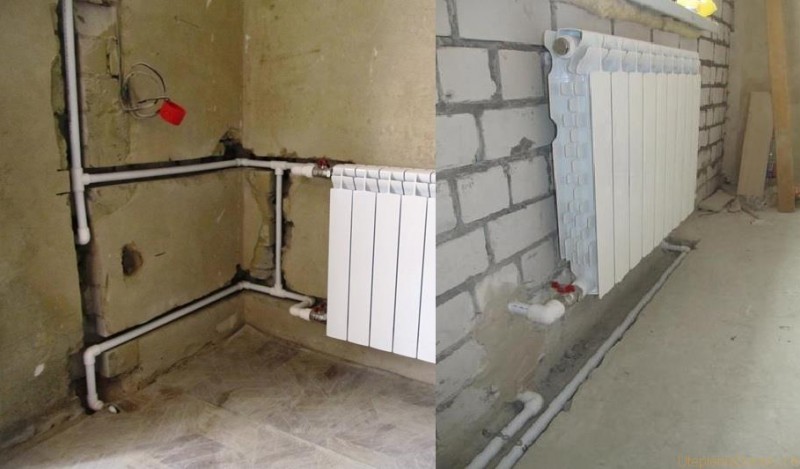

المبرد في لينينغراد مع حنفيات وثرموستات

• تنخفض درجة حرارة الناقل بما يتناسب مع طول الخط ؛
• إذا تم تحديد الأسلاك السفلية وكان طول الأنابيب أكثر من 50 مترًا ، فمن الضروري الانخراط في الدوران القسري باستخدام مضخة ، وإلا فهناك خطر انسداد النظام وإيقاف حركة الناقل ؛
• ستكلفك الأنابيب المحشوة بالكامل مع الممرات الجانبية والمشعات المعزولة وصمامات التحكم في درجة الحرارة فلساً واحداً.

عيوب مثل هذا النظام أقل بكثير ، لكنها لا تزال موجودة. نلاحظ أيضًا أن لينينغراد لا تعمل بأفضل طريقة إذا كان من الضروري توفير التدفئة للمباني الضخمة التي تحتوي على عدد كبير من الطوابق. حتى هناك يمكن تكييفها ، لكن النتائج لن تكون مثيرة للإعجاب.

ومع ذلك ، في منزل متوسط ​​الحجم ، يُظهر هذا المخطط نفسه قدر الإمكان ، حيث يقوم بتوصيل معظم الحلول التنافسية في الحزام.

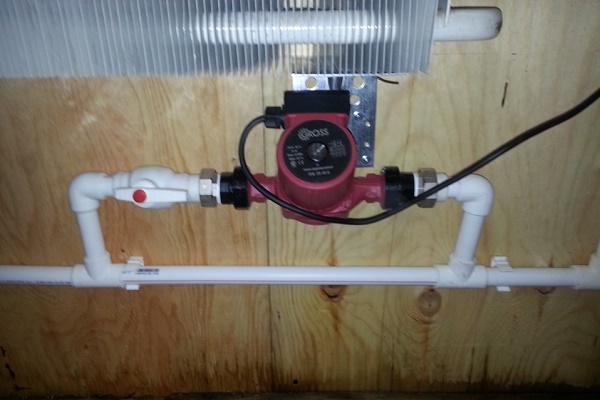

نظام تدفئة أحادي الأنبوب لمنزل من طابقين مع مضخة دورانية

يشتمل على دوائر أرضية بأسلاك أفقية أحادية الأنبوب متصلة بواسطة رافعات رأسية لـ "العرض" و "الإرجاع" ، ويتم فصل هذه الأخيرة مكانيًا أو دمجها في رافع ثنائي الأنابيب. يتم تضمين مضخة الدوران في خط العودة ("الرجوع") أمام غلاية التدفئة.

أبسط نظام تسخين أحادي الأنبوب لمنزل من طابقين ، يحتوي دائرته على دائرتين من 3 مشعات ، موضح أدناه.

نظام أفقي أحادي الأنبوب لمنزل من طابقين مع مضخة.

معدل تدفق المبرد على طول الخط الأفقي أكبر بمقدار N مرة (N هو عدد المشعات المتصلة في سلسلة) التي يتطلبها مخطط الأنبوبين. إن "الأنبوب الواحد" الذي يحتوي على نفس عدد السخانات مع "أنبوبين" مجهز بمضخة دوران ذات طاقة أكبر.

إيجابيات وسلبيات نظام التدفئة هذا

ليس عبثًا أن تحظى لينينغرادكا بشعبية كبيرة ، لأنها تتمتع بالعديد من المزايا المهمة:

• إمكانية مد خط أنابيب الإمداد تحت المدخل ؛
• تكلفة منخفضة لترتيب النظام ؛
• تثبيت بسيط وغير مكلف يمكنك التعامل معه بأيديكم ؛
• توفر Leningradka حدًا أدنى لعدد الأنابيب على السطح ، لذلك لن تفسد الاتصالات الجزء الداخلي للغرفة ؛

• يمكن توصيل النظام حتى بجهازي تدفئة ؛
• إذا لزم الأمر ، يمكنك إصلاح النظام ؛
• هناك عناصر منفصلة في السوق لـ Leningradka ، والتي ستساعد على استبدال العقد الفاشلة دون أي مشاكل ؛
• يسمح لك النظام بعمل "أرضية دافئة" في المنزل.

بحلقة واحدة على الجدران الخارجية ، ستلتف حول منزلك بالكامل. باستخدام طريقة التثبيت هذه ، ينتقل أنبوب الإمداد من وسط لينينغراد ، ويمر عبر الغرفة بأكملها ويعود.

سيكون من الظلم عدم الحديث عن أوجه القصور. يحتوي هذا النظام أيضًا على هذه الميزات ، ولكن لا يوجد الكثير منها ، ومع التخطيط السليم وتركيب السلبيات ، يمكنك تجنب:

يجب أن تحتوي المشعات التي يتم وضعها في نهاية النظام على عدد كبير من الأقسام. مثل هذا الحل سيجعل من الممكن إجراء نقل حراري موحد لجميع البطاريات في المنزل ؛

مخطط Leningradka الأفقي معقد للغاية ، ويكاد يكون من المستحيل عمل أرضية دافئة وتثبيت سكك مناشف ساخنة فيها. لذلك ، إذا كنت بحاجة إلى مثل هذه العناصر ، فمن الأفضل استخدام مخطط رأسي ؛

ستعمل النسخة أحادية الأنبوب من Leningradka بشكل فعال فقط عند الضغط العالي لمصدر الحرارة.

مبدأ التشغيل

لينينغرادكا - مخطط تدفئة كلاسيكي

نظام Leningradka الكلاسيكي عبارة عن مجموعة من أجهزة التدفئة المتصلة بخط أنابيب واحد. يدور المبرد في جميع أنحاء الدائرة ، في دور الماء أو التجمد. مع ظهور معدات التدفئة الجديدة ، تم تحسين النظام وجعله قابلاً للإدارة وتوسيع وظائفه.

اعتمادًا على كيفية تحديد موقع خط الأنابيب ، يتم تقسيم مخطط التدفئة إلى مجموعتين:

• عرضي؛
• عمودي.

يمكن أن يكون موقع الأنابيب علويًا وسفليًا. في الحالة الأولى ، تكون كفاءة نقل الحرارة أعلى ، لكن التثبيت أكثر صعوبة. من الأسهل إجراء التثبيت السفلي للنظام ، بينما من الضروري تركيب مضخة.

يمكن تنفيذ دوران الناقل الحراري في الدائرة بطريقتين - طبيعية وإجبارية بمساعدة مضخة. هناك أيضًا أنظمة مفتوحة ومغلقة.

العدد الموصى به لأجهزة التسخين عند تثبيت نظام Leningradka هو 5. يمكن زيادة هذه القيمة إلى 6-7 عن طريق إجراء الحسابات المناسبة أولاً. لن يكون تركيب المزيد من المشعات فعالاً ، وستكون تكلفته مرتفعة بشكل غير معقول.

كيفية معادلة التسخين غير المتكافئ للمشعات

الطريقة المعتادة لمعادلة نقل الحرارة أثناء التسخين غير المتكافئ هي زيادة القدرة الحرارية تدريجياً (أو ، على نحو مكافئ ، عدد الأقسام) من المشعات في اتجاه المبرد في الدائرة. إذا تم أخذ طاقة السخان الأول في الدائرة على أنها 100٪ ، فإن السخان التالي يحتوي على 110٪ ، وهكذا حتى 150-200٪ من قوة السخان الأخير (حسب عدد المشعات المتتالية).

عند إجراء نظام تدفئة أحادي الأنبوب لمنزل من طابقين ، يشتمل مخططه على أنبوب رئيسي ، يتم أخذ قطر الأخير بشكل كبير. لذلك ، عند توصيل المشعات بأنبوب DN16 المعدني والبلاستيك ، من ثمانية إلى تسعة سخانات في دائرة من طابق ، يجب أن تأخذ "خطًا رئيسيًا" مع DN40. سيعمل أنبوب Du32 ، لكن استقرار النظام سينخفض. وهذا يعني أن أي تغيير في درجة حرارة المبرد سيؤدي إلى اختلال توازنه ، أي. تغيير ملحوظ في الاختلاف في درجات حرارة التدفئة للمشعات المجاورة في الدائرة.

مخططات "الأنابيب المفردة" مع ما يسمى أنابيب المبرد شائعة. "تجاوزات" ، كما هو موضح في الصورة أدناه.

ربط المبرد في مخطط "لينينغراد" مع تجاوز.

هذه أقسام ذات قطر أصغر مدرجة في فواصل الأسطر تحت المشعات ، وأحيانًا مع جهاز التحكم في التدفق المركب (صمام إبرة ، إلخ). يتم أيضًا تثبيت صمامات التحكم في أحد مداخل المشعات (أو كلاهما!).اتضح أنه بدلاً من الخط المستمر من نفس القطر ، يوجد أنبوب بقطر متغير. في الوقت نفسه ، يعتقد المثبتون عن طريق الخطأ أنه من أجل تقسيم تدفق المبرد إلى مكونين في نقطة الإنطلاق للإمداد إلى المبرد ، من الضروري تضييق الممر الرئيسي له. هذا ليس صحيحًا ، لأن السائل المضغوط سيملأ أي حجم حر يواجهه في مسار تدفقه.

بالطبع ، إذا كنت في مثل هذا المخطط مع العديد من أجهزة التحكم في التدفق ، تشارك باستمرار في التحكم اليدوي في تدفئة كل جهاز ، فعندئذٍ ، يمكنك قضاء الكثير من الوقت في تحقيق التدفئة الموحدة باستمرار. لكن هل تستحق اللعبة كل هذا العناء؟ إذا قمت بعمل "أنبوب واحد" ، فيجب توصيل المشعات بخط بقطر كبير ثابت ، مما يضمن تشغيلها المستقر مع انخفاض طفيف في تسخين الأجهزة على طول الدائرة.

استنتاج

إذا تم توصيل المشعات في مخطط أحادي الأنبوب بأنبوب رئيسي بقطر لا يقل عن ضعف قطر التوصيلات (بالحجم المناسب للتركيبات) ، فعندئذٍ بتكلفة هذه المواد ، يمكن خفض درجة الحرارة في السلسلة إلى 8-10 أجهزة. في مخطط ثنائي الأنابيب ، يتم تحقيق نفس النتيجة بقطر صغير لجميع أنابيب التسخين.

كيفية تنفيذ التدفئة البديلة لمنزل خاص

نظام التدفئة ثنائي الأنابيب لمنزل خاص - التصنيف والأصناف ومهارات التصميم العملي

توزيع تدفئة من أنبوب واحد وأنبوبين في منزل خاص

اختيار الأنابيب حسب القطر

كيفية اختيار المواد التي يتكون منها نظام التدفئة لينينغراد

تعتبر أقطار الأنبوب إحدى الخصائص الرئيسية التي من المهم أن تختارها بشكل صحيح. بشكل عام ، يعتمد القطر المستخدم على العديد من العوامل ، بما في ذلك مساحة المنزل ، ومعدل تبريد المبرد ، وفقدان الحرارة ، ومعدل الدوران ، وما إلى ذلك.

يصعب حساب كل هذا ، لذلك من الأفضل تحديد الأنابيب المطلوبة وفقًا للضغط الاسمي. لذلك ، إذا كانت 10 أجواء كافية حتى يعمل النظام ، فيمكن استخدام أنابيب بحجم 25 ملم. عندما يكون الضغط عند مستوى 20-25 جوًا ، فمن الأفضل تركيب الأنابيب عند 32 ملم.

التنظيم التلقائي لمعلمات نظام التدفئة

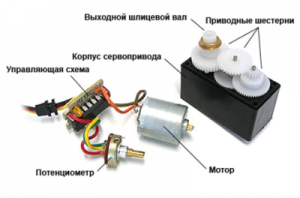

محرك المؤازرة عبارة عن آلية تلقائية توفر المعلمات المحددة لسائل التبريد من خلال توفير إشارة تحكم إلى الخلاط. محرك سيرفو للتدفئة يعمل على النحو التالي. من ترموستات الغرفة أو المستشعرات الأخرى التي تسجل درجة حرارة الأرض أو المبرد أو الهواء في الغرفة ، يتم إرسال الإشارة إلى المحرك المؤازر ، الذي يضبط مثبط الخلاط (ثلاثي أو رباعي الاتجاهات) على الموضع المقابل لـ ضبط درجات الحرارة على أجهزة الاستشعار.

يتم ضبط درجة حرارة الأرضية ، على سبيل المثال ، عن طريق تحريك مخمد الخلاط. تعمل هذه الحركة على تحويل دائرة التدفئة الأرضية وإعادة توجيه جزء من المبرد إلى "الرجوع". وبالتالي ، تنخفض درجة حرارة الأرضية وعندما يتم الوصول إلى الحد الأدنى من درجة الحرارة المسموح بها ، يتم تشغيل المحرك المؤازر مرة أخرى ، ولكن هذه المرة يغلق المخمد ، ويدخل المزيد من المبرد إلى الدائرة وترتفع درجة الحرارة إلى درجة الحرارة المحددة على المستشعر. تتكرر الدورة بشكل دوري.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية غاز مزدوجة الدائرة مثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

ما هي البطاريات الأفضل أن تختار لتدفئة منزل خاص؟ مشروع التدفئة لمنزل من طابقين: اختيار مخطط وطريقة توصيل ما هو شكل مخطط التدفئة لمنزل من طابق واحد مع الدوران القسري؟ تدفئة الدفيئة - أنواع الأنظمة ومصادر التدفئة

2016-2017 - بوابة التدفئة الرائدة.جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

مخططات ومبدأ العملية

يوفر نظام التدفئة Leningrad لمنزل خاص التثبيت المتسلسل وتوصيل أجهزة التدفئة. يتحرك المبرد على شكل ماء عادي أو سائل غير متجمد عبر جميع البطاريات ، وعلى طول هذا المسار تنخفض درجة حرارته. نتيجة لذلك ، داخل البطاريات في أبعد مكان عن الغلاية ، لن يكون الماء ساخنًا جدًا. كما ذكرنا سابقًا ، يتم حل هذه المشكلة عن طريق زيادة عدد الأقسام.

نظام أحادي الأنابيب مثالي لتدفئة منزل صغير من طابق إلى طابقين. إذا كان المخطط ينص على وضع الأنابيب تحت مستوى الأرض ، فيجب توخي الحذر لعزلها ؛ يتم استخدام مواد اللف لهذا الغرض. إذا لم يتم ذلك ، فستكون هناك خسائر كبيرة في الحرارة.

مخطط تشغيل نظام أحادي الأنابيب لمبنى من طابقين بسيط للغاية ، يدخل المبرد البطاريات ويبدأ في الانتقال إلى النقطة العليا. عندما يبرد السائل ، سيبدأ في النزول إلى القاع. في الوقت نفسه ، تتم عمليات التدفئة والتبريد في وقت واحد ، لذلك يعمل مصنع لينينغراد دون انقطاع.

121LO

يتم بناء منازل من 5 و 10 و 9 طوابق من سلسلة 121LO حتى الوقت الحاضر. يصل ارتفاع الأسقف هنا إلى 280 سم ، كما توجد شرفات في الطابق الأول.

لوحة من خمسة طوابق بناء سلسلة 121

خطط الكلمة مريحة. قليل يغيرها. نعم ، هذا عمليًا ومستحيل ، لأن الجدران الداخلية هنا حاملة.

تخطيط القسم النموذجي

أقصى ما يمكن فعله هو استخدام الشرفة كمساحة للمعيشة. عادة ما يرتبون منطقة ترفيهية هناك أو يضعون سطح مكتب به كمبيوتر.

العديد من خيارات التصميم لمثل هذه الشرفات:

كل السلاسل لديها مشكلة في عزل الصوت السيئ. ولكن في المنازل الجديدة ، يتم حل المشكلة جزئيًا عن طريق إغلاق المفاصل الداخلية للألواح بالسيليكون.

على أي حال ، عند شراء شقة في مبنى بتصميم لينينغراد ، عليك التفكير في عزل الجدران والسقف والأرضية.

كاشف adblock

المميزات والعيوب

النظام هو الأنسب للمنازل الصغيرة المكونة من طابق واحد

نظام التدفئة "لينينغرادكا" له جوانب إيجابية وسلبية. الإيجابيات تشمل:

سهولة في التوصيل والتركيب. تقليل حجم أعمال التركيب بشكل كبير. يمكنك التثبيت دون اللجوء إلى مساعدة المتخصصين.
كفاءة عالية.
الربحية. استهلاك الأنابيب أقل بنسبة 30٪ من أنظمة التدفئة الأخرى. بالإضافة إلى ذلك ، لا تحتاج إلى شراء معدات باهظة الثمن.
أتاح إدخال عناصر الضبط (التجاوزات ، الصمامات الكروية) تحسين المخطط وضبط نظام درجة الحرارة في الغرف المختلفة.
تسهل إضافة عناصر جديدة الإصلاح والاستبدال دون إيقاف تشغيل نظام التدفئة بالكامل في المنزل.
براعه. يمكن استخدام النظام في المنازل المكونة من طابق واحد أو طابقين. سيكون الاختلاف في المخططات صغيرًا.
الموثوقية. سيعمل نظام التدفئة دون عطل.
في الموقع السفلي في مبنى من طابق واحد ، يمكنك إخفاء الأنابيب بسمك الأرضية

في الوقت نفسه ، من المهم مراعاة مقاييس العزل الحراري وضيق المفاصل.

أثبتت "لينينغرادكا" نفسها بشكل جيد في المباني المكونة من طابق واحد بمساحة صغيرة.

تشمل العيوب الرئيسية تعقيد العمليات الحسابية. يعتمد عدد الأقسام وأقطار الأنابيب على العديد من المعلمات ، بما في ذلك الخصائص الفردية للمنزل ، لذلك قد تكون هناك مشاكل في التحديد الصحيح للمعلمات. تنشأ الصعوبات أيضًا عند موازنة النظام. قد يتطلب هذا معدات وإصلاحات إضافية. لا يمكن تنفيذ النظام في المباني السكنية الكبيرة بسبب عدم كفاءته.

السلسلة 1LG

منازل هذه السلسلة هي لوحة.

1 ال جي 502

تم بناء Brezhnevka 1LG 502 من عام 1963 إلى عام 1972. وهي عبارة عن عمارات من خمسة طوابق لها مدخلين أو أكثر وسقف ارتفاعه 250 سم.

الشرفات والمقطع ليس في جميع الشقق. منازل بدون مجرى قمامة بها أربع شقق في كل طابق.

معظم الشقق في سلسلة 502 لا تحتوي على شرفات.

تصميم المنزل:

1. الجدران الخارجية مصنوعة من ألواح خرسانية طينية ممددة بسمك 303 مم في ثلاث طبقات مع كسوة فسيفساء من السيراميك. داخلي - طبقة واحدة 140 مم.
2. التداخلات مستمرة ، بسمك 120 مم. غطاء الطابق الأخير مضلع.
3. رحلات جوية للسلالم على الركيزة المركزية.
4. حمامات من الكابينة الصلبة من الخرسانة المسلحة ، منفصلة وواسعة.

تخطيط قسم المنزل 1LG 502

1 ال جي 504 دي - مك

في عام 1975 ، تم استبدال سلسلة 502 من Lenproekt بنسخة قياسية أخرى من المباني السكنية اللوحية - 1LG-504D-MK. تم بناؤها قبل عام 1989. كانت هذه من طابقين إلى ثمانية مبانٍ مؤلفة من 12 طابقًا. بعضها يحتوي على طابقين غير مأهول بالسكان في الطابق السفلي.

سلسلة 504 مبنى مكون من 12 طابقًا

جميع الشقق ، بدءًا من الطابق الثاني ، بها شرفات. ارتفع ارتفاع المبنى إلى 270 سم.

التخطيط القياسي للقسم والشقق:

1 ال جي 600

تم بناء منازل السلسلة الستمائة في مناطق لينينغراد وتيومن وبسكوف وتشيليابينسك لمدة 22 عامًا من 67 إلى 89. ظهرت فيها إدخالات من الطوب منحني الخطوط ، مصممة لتخميد هبوب الرياح في المناطق الساحلية. وبسبب هذا يطلق عليهم اسم "السفن".

سلسلة البيت 600

منازل تخطيط لينينغراد هي الأكثر شعبية في سوق الإسكان الثانوي.

تم بناؤها في أحياء قديمة ذات بنية تحتية جيدة. لديهم مصعد ومزلقة قمامة.

العيوب - ضعف عزل الصوت والمطابخ الصغيرة التي يبلغ ارتفاعها ستة أمتار في المنازل الأولى. في وقت لاحق ، تم تصحيح هذا الإغفال وتم زيادة مساحة المطابخ.

في المناطق الشمالية ، تم بناء العديد من المنازل الشبيهة بالفنادق من طراز 1LG-600A / UR-25 لبيوت العائلات الصغيرة. هذه المباني المكونة من 108 شقق من تسعة طوابق والتي لا تشترك كثيرًا مع السلسلة الرئيسية.

تسمى المنازل المكونة من ثلاثة أقسام متصلة بشكل عمودي "ثلاثية الفصوص"

بالإضافة إلى ذلك ، كان هناك العديد من التعديلات:

• 9 طوابق تتسع لـ 54 ، 180 ، 252 ، 322 شقة ؛
• شقق من 12 طابقًا بها 54 و 72 شقة ؛
• عمارات من 15 طابق فيها 90 شقة.

خطة القسم والتخطيطات الأكثر شيوعًا:

1 ال جي -602

دخل المشروع القياسي في سلسلة في عام 1966. تم بناء منازل من خمسة وتسعة طوابق لـ 216 و 252 و 288 و 324 شقة بدون دور فني حتى عام 1982. المداخل - 6-9. ظهر لوجياس في النهايات. أصبحت النوافذ ثلاثية الإطارات.

مبنى من خمسة طوابق من سلسلة 602

في 72 ، ظهرت أقسام الدوران والزاوية في منازل هذه السلسلة. في الخامس والسبعين ، أجريت تجارب على الواجهة الأمامية لألواح الجدران. تغير شكل الستائر فوق مدخل المدخل وتصميم قنوات التهوية وتصميم الحمامات.

خطة أرضية نموذجية

أصبح العزل الصوتي للشقق أفضل مما كان عليه في منازل السلسلة السابقة. العيب هو استحالة إعادة تطوير الشقق.

التدفئة Leningradka فتح مخطط الأسلاك

يتميز مخطط تسخين المياه المفتوحة Leningradka بميزة مثيرة للاهتمام - وضع ثابت لجميع العناصر الهيكلية على طول المحيط الخارجي للجدران. العقدة المركزية لنظام أحادي الأنبوب عبارة عن غلاية تسخين متصلة بالبطارية الأولى عن طريق رافع إمداد. ثم ، من المبرد الأول ، يدخل الماء الساخن العنصر التالي وهكذا حتى يمر عبر جميع وحدات التدفئة في جميع أنحاء المنزل. بعد اجتياز جميع البطاريات ، يعود الماء المبرد عبر أنبوب الإرجاع إلى المرجل لإعادة التسخين ويتكرر كل شيء مرة أخرى ، مكونًا دورة مغلقة.

بسبب تسخين الماء في نظام التدفئة ، وفقًا لقوانين الفيزياء ، فإنه يتوسع في الحجم. لذلك ، لإزالة فائضه في الدائرة ، يتم تثبيت خزان التمدد. في نفس الوقت ، في نظام التدفئة المفتوح ، يتم توصيل هذا العنصر الهيكلي بالهواء الموجود في الغرفة من خلال أنبوب خاص. بعد أن يبرد المبرد ، يدخل النظام مرة أخرى من خزان التمدد.

في كثير من الأحيان ، لزيادة كفاءة التدفئة ، يتم تجهيز نظام أحادي الأنابيب بمضخة دوران. والتي يتم تركيبها أمام المرجل على أنبوب الإرجاع.بفضل هذه الإضافة ، يزداد معدل تدفئة المنزل الخاص ، المكون من طابق واحد وطابقين ، بشكل كبير ، حيث يبدأ المبرد في الدوران وفقًا للمبدأ القسري.

لتسهيل ملء نظام التسخين بالماء ، يتم توصيل خط أنابيب إمداد بالماء البارد في المكان الذي يمر فيه أنبوب الإرجاع عبر آلية القفل وفلتر التنظيف. أيضًا ، عند أدنى نقطة في النظام ، يتم تركيب أنبوب تصريف مع صنبور في نهايته. يسمح هذا الجهاز ، إذا لزم الأمر ، بتصريف سائل التبريد بالكامل من النظام.

في بناء المساكن الخاصة ، عادةً ما يتم استخدام مشعات قياسية ذات مخطط توصيل منخفض. بالإضافة إلى ذلك ، تم تجهيز كل بطارية لإزالة احتقان الهواء برافعة Mayevsky. بالإضافة إلى ذلك ، في المنازل الخاصة لـ "لينينغراد" غالبًا ما يستخدمون طريقة قطرية متسلسلة لتوصيل البطاريات.

ولكن على الرغم من شعبية مخططات أسلاك التدفئة هذه ، إلا أن لها عيبًا كبيرًا مشتركًا - فهي لا توفر تعديل مستوى نقل الحرارة لكل بطارية على حدة. لحل هذه المشكلة ، هناك طريقة مختلفة جذريًا لتوصيل المشعات.

لتحسين تشغيل نظام التدفئة عن طريق ضبط حرارة كل مشعاع ، يتم استخدام اتصال متوازي لجميع البطاريات بالناهض. في نفس الوقت ، تم تجهيز كل جهاز تسخين بصمامات إغلاق عند مدخل ومخرج الأنابيب. أيضًا ، في قسم الناهض الموازي للبطارية ، والذي يعمل في مثل هذه الحالة كجسر جانبي ، يتم تركيب صمام إبرة لضبط شدة تدفق المياه عبر بطارية التسخين. تم تحقيق ذلك بفضل قوانين الفيزياء ، لأنه عند فتح آلية القفل بالكامل ، لن يتدفق المبرد إلى أعلى البطارية ، متغلبًا على الجاذبية. هذا يؤدي إلى حقيقة أنه مع زيادة درجة فتح الصمام ، تنخفض درجة حرارة البطارية.

السمات الرئيسية لعمل لينينغرادكا

كما ذكرنا سابقًا ، يشير مخطط Leningrad الخاص بأسلاك نظام التدفئة إلى الاتصال التسلسلي لجميع الأجهزة بدءًا من المرجل. لذلك ، ستكون قراءات درجة الحرارة عند مدخل أنبوب الإرجاع لعودة المبرد أقل بكثير من مخرج أنبوب الإمداد. بفضل هذا الاختلاف في درجات الحرارة ، يدور الماء بشكل طبيعي ، وفقًا لقوانين الفيزياء ، على طول محيط نظام التدفئة. في الوقت نفسه ، يمكن استخدام مخطط "لينينغراد" أحادي الأنبوب ، على الرغم من بساطته الواضحة ، حتى في المباني المكونة من طابقين.

نظرًا لأنه من الممكن في المخطط المقدم وضع خط الأنابيب أسفل مستوى سطح الأرض ، فمن الضروري القلق بشأن العزل الحراري عالي الجودة. إذا تم إهمال هذه المشكلة ، فإن كفاءة نظام تسخين لينينغراد ستنخفض بشكل كبير ، بالإضافة إلى ارتفاع درجة حرارة العناصر الهيكلية للأرضية بشكل كبير ، لأن درجة حرارة المبرد في الأنبوب مرتفعة للغاية.

تركيب الميزات

للتركيب المخفي ، يلزم وجود عزل حراري للجدران

يتطلب ترتيب نظام Leningradka أحادي الأنابيب عناية في الحسابات والتنفيذ. لتنفيذه ، من الضروري حساب أبعاد الأنابيب مسبقًا وعدد الأقسام في المبرد وإعداد المبنى والقيام بعدد من الأعمال الأخرى.

يتكون النظام من العناصر الإلزامية التالية:

• سخان مياه؛
• خط انابيب؛
• أقسام بطاريات التدفئة
• برميل التوسع
• المحملات.

إذا تم تنظيم نظام التسخين Leningradka مع الدوران القسري ، فستكون هناك حاجة إلى مضخة أخرى. لتحسين القدرات ، يتم استخدام صمامات كروية (قطعتان لكل بطارية) وتجاوزات بصمام إبرة.

يمكن تركيب الخط الرئيسي في مستوى الجدار أو على سطحه

عندما تكون داخل الجدران أو الأرضيات أو الأسقف ، من المهم عمل عزل حراري عالي الجودة. خلاف ذلك ، سيزداد فقد الحرارة وستكون درجة الحرارة في المشعات أقل.

ويرجع ذلك إلى التشققات الدقيقة التي تتشكل في عملية مطاردة الجدار.

يتم تحديد مكان تركيب خزان التمدد والغلاية مسبقًا. يجب وضع الخزان فوق مستوى المشعات - على سبيل المثال ، في العلية. عادة ما يتم تركيب المرجل في الطابق السفلي.

اختيار المواد

يتم اختيار الأنابيب مع مراعاة طول الخط ودرجة حرارة المبرد وطريقة التثبيت

تعتمد كمية الحرارة في المبرد على مادة الأنابيب. عادة ما تستخدم البولي بروبلين أو المنتجات المعدنية.

من السهل القيام بالتدفئة في منزل خاص من أنابيب البولي بروبيلين "Leningradka" بيديك

من المهم مراعاة أن هذه الأنابيب غير مناسبة للتركيب في المنازل الواقعة في المناطق الشمالية. يتعلق الأمر بخصائص المادة.

يذوب البولي بروبلين عندما يصل إلى +95 درجة مئوية ، مما يزيد من خطر تمزق الأنبوب عند نقل الحرارة القصوى للنظام.

يصعب تجميع المنتجات المعدنية ، حيث يلزم لحام المكونات ، لكن جودتها وموثوقيتها على مستوى عالٍ. إنهم قادرون على تحمل درجات الحرارة العالية. تختلف في المتانة.

قطر الأنبوب يعتمد على عدد السخانات. إذا تم تركيب 4-5 مشعات في المنزل ، فستحتاج إلى أنابيب بقطر 25 مم وتجاوز 20 مم. مع عدد البطاريات التي تساوي 6-8 ، يتم تحديد خط 32 مم وتجاوز 25 مم. في حالة نظام الجاذبية ، يتم شراء الأنابيب التي يبلغ قطرها 40 مم أو أكثر. يعتمد الحجم أيضًا على عدد البطاريات في الدائرة.

ربط العناصر والأنابيب ببعضها البعض

يستخدم الالتفاف للتشغيل المستمر لنظام التدفئة

يتم تضمين التجاوزات في الخط المجمع. يتم تصنيعها بشكل منفصل بواسطة الصنابير ، ويتم حساب المسافة بينهما بخطأ قدره 2 مم. يُسمح بالحصول على رد فعل عنيف لتقليم 1-2 مم. إذا زادت هذه المسافة ، فقد يتسرب النظام. لتحديد الأبعاد الدقيقة في المبرد ، يتم تشغيل صمامات الزاوية ، ويتم قياس المسافة بين مراكز أدوات التوصيل.

يجب أن يتم لحام المحملات أو ربطها بالفروع. يجب تخصيص فتحة واحدة للتجاوزات. يتم تحديد الثاني وفقًا للمسافة بين المحاور المركزية للصنابير.

أجزاء اللحام

الأنابيب المعدنية متصلة باللحام. للقيام بذلك ، يجب أن يكون لدى السيد معدات ومهارات خاصة للعمل معها. خلاف ذلك ، ينبغي أن يعهد التثبيت للمهنيين.

عند اللحام ، من المهم التأكد من عدم تكوين أي تدفق داخلي. سيؤدي ذلك إلى تقليل كمية المبرد الذي يدخل المبرد.

مع تشكيل الترهل ، يجب إعادة العمل.

بعد لحام جميع الأجزاء ، يتم وضع المشعات على الحائط بمساعدة صمامات الزاوية والوصلات. يتم وضع المجازات مع الصنابير في الأخاديد. يتم قياس طولها ، ويتم قطع الزائدة.

الأعمال النهائية

قبل بدء نظام التدفئة ، من الضروري إزالة الهواء الزائد. للقيام بذلك ، افتح صنابير Mayevsky

من المهم فحص جميع التوصيلات بصريًا

بعد ذلك ، يتم اختبار الدائرة المجمعة ويتم إجراء الموازنة. يجب معادلة درجة الحرارة في جميع المشعات باستخدام صمام إبرة.
