ما يمكن أن يكون تسخين الغاز

يمكن استخدام نوعين من الغاز للتدفئة - رئيسي ومسال. يتم توفير الغاز الرئيسي تحت ضغط معين من خلال الأنابيب للمستهلكين. إنه نظام مركزي واحد. يمكن توفير الغاز المسال في أسطوانات ذات سعات مختلفة ، ولكن في العادة بسعة 50 لترًا. يتم سكبه أيضًا في حوامل الغاز - حاويات مختومة خاصة لتخزين هذا النوع من الوقود.

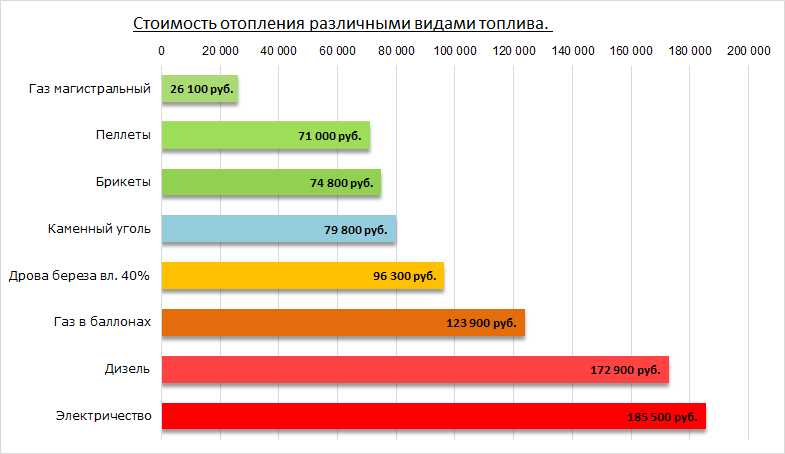

صورة تقريبية لتكلفة التدفئة بأنواع الوقود المختلفة

أرخص تدفئة - باستخدام الغاز الرئيسي (دون احتساب الاتصال) ، يكون استخدام الغاز المسال أرخص قليلاً من استخدام الوقود السائل. هذه إحصائيات عامة ، ولكن من الضروري تحديدًا العد لكل منطقة - تختلف الأسعار بشكل كبير.

تسخين المياه

تقليديا ، في المنازل الخاصة يصنعون نظام تسخين المياه. إنها تتكون من:

• مصدر حرارة - في هذه الحالة - غلاية غاز ؛
• مشعات التدفئة
• الأنابيب - توصيل المرجل والمشعات ؛

• سائل التبريد - ماء أو سائل غير متجمد يتحرك عبر النظام ، وينقل الحرارة من الغلاية.

هذا هو الوصف الأكثر عمومية لنظام تسخين غاز الماء لمنزل خاص ، لأنه لا يزال هناك العديد من العناصر الإضافية التي تضمن التشغيل والسلامة. لكن من الناحية التخطيطية ، هذه هي المكونات الرئيسية. في هذه الأنظمة ، يمكن أن تكون غلايات التدفئة على الغاز الطبيعي أو المسال. يمكن لبعض طرز غلايات الأرضيات أن تعمل مع هذين النوعين من الوقود ، وهناك تلك التي لا تتطلب حتى استبدال الموقد.

تدفئة الهواء (المسخن)

بالإضافة إلى ذلك ، يمكن أيضًا استخدام الغاز المسال كوقود للحمل الحراري الخاص. في هذه الحالة ، يتم تسخين الغرفة بالهواء الساخن ، على التوالي ، التدفئة - الهواء. منذ وقت ليس ببعيد ، ظهرت مسخنات بالحمل الحراري في السوق يمكنها العمل بالغاز المسال. إنها تتطلب إعادة التكوين ، لكن يمكنها العمل على هذا النوع من الوقود.

تعتبر مسخنات الغاز جيدة إذا كنت بحاجة إلى رفع درجة حرارة الغرفة بسرعة. يبدأون في تدفئة الغرفة فور تشغيلها ، لكنهم أيضًا يتوقفون عن التسخين بسرعة - بمجرد إيقاف تشغيلهم. عيب آخر هو أنها تجفف الهواء وتحرق الأكسجين. لذلك ، يلزم وجود تهوية جيدة في الغرفة ، ولكن لا داعي لتركيب مشعات وبناء خط أنابيب. لذلك هذا الخيار له مزاياه.

تنظيم تدفئة المباني السكنية

لتوزيع الحرارة داخل المباني السكنية ، عادةً ما يتم استخدام الأنظمة الهيدروليكية مع مشعات الماء الساخن أو نظام إمداد الهواء القسري المركزي.

يتزايد استخدام أنظمة التدفئة السطحية تدريجياً ، لكن هذه التكنولوجيا لا تزال متخلفة عن خيارات المبرد التقليدية.

صحيح ، بعد إدخال الأنابيب البلاستيكية ، زاد استخدام التدفئة المشعة القائمة على الماء مع الأنابيب المدمجة داخل سطح المبنى (الأرضيات والجدران والسقوف) بشكل كبير.

جهاز الألواح الأرضية: 1 - مدخل سائل التبريد ؛ 2 - مخرج المبرد ؛ 3 - أنابيب نحاسية 4 - لوح الألمنيوم ؛ 5 - صليب من الألومنيوم ؛ 6 - عزل احباط. 7 - حجب الأشرطة. 8 - لوحة 9 - يصل طوله إلى 4200 مم ؛ 10 - توزيع الحرارة (رسم بياني)

لوحظت التطبيقات السابقة لأنظمة التدفئة المشعة بشكل رئيسي في تصميم المباني السكنية بمستوى عالٍ من الراحة ، مع مساحة معيشة كبيرة وإمكانية التركيب المجاني للمعدات.

نظرًا لتوفير الطاقة وتقليل الحمل في وقت الذروة ، يُنظر إلى الأنظمة المشعة على أنها حل مستدام لمجموعة واسعة من التطبيقات في المباني التجارية والصناعية والسكنية.

في السنوات الأخيرة ، ازداد الاهتمام بأنظمة التدفئة (التبريد) المشعة. يفسر هذا الاتجاه بكفاءة الطاقة العالية مقارنة بمشاريع تكييف الهواء.

مشاريع التدفئة المشعة

هناك العديد من الأعمال المكرسة لدراسة أنظمة الإشعاع ذات درجات الحرارة المنخفضة مع المقارنة اللاحقة مع أنظمة التدفئة الأخرى.

المعايير المقارنة واضحة - استهلاك الطاقة والحصول على الراحة الحرارية. النتائج ، كالعادة ، مختلطة.

على سبيل المثال ، عند مقارنة استهلاك الطاقة لنظام التدفئة بالإشعاع في السقف فيما يتعلق بنظام الرادياتير ووحدات تكييف الهواء ، خلص الباحثون إلى أن نظام التدفئة بالإشعاع في السقف يستهلك طاقة أكثر بنسبة 17٪.

أشارت دراسة أخرى إلى أن استهلاك الطاقة لأنظمة الألواح الأرضية يقل بنسبة 30٪ عن تركيبات الرادياتير التقليدية.

لقد لوحظ أن أنظمة تسخين ألواح الجدران المعزولة بشكل صحيح تظهر استهلاك طاقة أولية أقل بنسبة 28٪ من أنظمة تسخين الرادياتير التقليدية.

لكي تكون أكثر تحديدًا ، ضع في اعتبارك أنظمة توزيع الحرارة داخل المباني السكنية ، الموجهة نحو الألواح المشعة (الأرضية ، الجدران ، السقف).

نظام التدفئة بالغاز EUCERK

1.1 خصائص معدات EUCERK

نظام EUCERK هو التطور التكنولوجي للإشعاع الغازي
سخان ، حيث يتم إيلاء اهتمام خاص له
الأداء والسلامة والتوحيد
درجة الحرارة وتقليل انبعاثات الهواء. يتكون نظام التسخين المشع EUCERK من
الملحقات التالية:

يتكون نظام التسخين المشع EUCERK من
الملحقات التالية:

الموقد المتفجر - مروحة الطرد المركزي - الغرفة
الدورات
(تقع في الداخل أو في الهواء الطلق)

أنابيب مشعة

نقطة تحكم

جهاز:

أنابيب مشعة

نظام عادم الدخان

حالة الخارجي

وحدة الموقد الغازي EUCERK

نقطة تحكم RHC

جهاز استشعار درجة الحرارة

كتلة الموقد الغازي وغرفة الدوران والأنابيب المشعة
إنشاء دورة مغلقة لحركة المبرد
(خليط الغاز والهواء) والذي يدور بشكل كبير
سرعة.

يتم تسخين الهواء في الأنابيب بالتلامس مع
حوائط بلوك الموقد الغازي ، ويختلط باللون الأحمر الحار
منتجات الاحتراق.

كما يتم توفير مدخنة لوحدة الموقد الغازي.

حصة استهلاك الغاز مقارنة بالهواء لا تكاد تذكر -
لا تتعدى 10٪. تم تصميم نظام EUCERK خصيصًا مع
مع الأخذ في الاعتبار تقليل الانبعاثات الضارة في الغلاف الجوي ،
الالتزام بجميع قيود المعايير الأوروبية:

كو

أكاسيد النيتروجين

يتم الحصول على هذه الأرقام من خلال:

1) الكمية المثلى من الوقود في غرفة محمية ،
مصنوعة بواسطة موقد الانفجار ، قادرة على التدمير
غاز غير قابل للاشتعال وثاني أكسيد الكربون المقابل.

2) الهواء الزائد في الوقود يكاد يكون ضئيلاً ومنخفضاً
درجة حرارة الموقد نتيجة لتأثير ثابت
تسمح بتقليل انبعاثات أكاسيد النيتروجين.

لذلك ، يتم تركيب نظام التدفئة المشع بالغاز EUCERK
مسموح به في أي نوع من الصناعات تقريبًا ،
المنشآت التجارية والرياضية حول العالم.

1.2. الأداء

كفاءة نظام التدفئة EUCERK أعلى من ذلك بكثير
كفاءة أي نوع آخر من التدفئة
المعدات ، وزيادة الإنتاجية
انفجار الموقد مع الأكثر كفاءة
انتقال الحرارة على شكل أشعة تحت الحمراء.

1.3 السلامة

كما لوحظ بالفعل ، القدرة على اختيار أي طول
يتيح لك نظام EUCERK تدفئة المباني الكبيرة
الأحجام. في نفس الوقت ، تم تركيب وحدة موقد غاز (و
على التوالي ، خط أنابيب الغاز) ممكن خارج المبنى ،
مما يحد من مخاطر نشوب حريق ، كما يوفر أيضًا عند التثبيت
معدات.

يمكن أن تكون درجة حرارة الأنابيب المشعة (أقل من 300 درجة مئوية)
تغيرت أثناء عملية التصميم أو الصيانة في
اعتمادًا على ارتفاع التثبيت وعلى مستوى النشاط في
المباني ، مما يسمح بمرونة مجدية في الاستخدام
معدات EUCERK.

مزايا نظام التسخين المشع بالغاز EUCERK:

راحة أكبر في درجات الحرارة المنخفضة ؛

لا تدرج درجة الحرارة - انخفاض
فقدان الحرارة؛

لا حركة للكتل الهوائية والغبار

انخفاض الجمود

إمكانية التدفئة المحلية

توفير الطاقة والاهتمام بالبيئة

تخفيض تكلفة التدفئة الصناعية

يمكن لأي رئيس مؤسسة تصنيعية الاستشهاد بإحصائيات غير جذابة عن زيادة تكلفة الإنتاج بسبب زيادة تكاليف التدفئة. وهذا الرقم مهم للغاية. في بعض الحالات ، يجعل المنتجات غير تنافسية. المخرج من المأزق هو إنشاء أنظمة تدفئة لا مركزية.

خيار واحد

أنظمة تدفئة مشعة داكنة

يمكنك تحديث معدات التدفئة التي عفا عليها الزمن. سيؤدي تركيب بيوت الغلايات الجديدة ، وأجهزة التدفئة ، ووضع خطوط إمداد الحرارة إلى أرباح كبيرة للغاية. بالإضافة إلى ذلك ، ليس من الممكن دائمًا الاعتماد على الكفاءة العالية للدوائر المستعادة لأسباب موضوعية - الأسقف العالية ، ضعف العزل الحراري للمباني ، الحاجة التكنولوجية للتهوية المستمرة ، إلخ.

وتجدر الإشارة إلى أن إعادة بناء نظام التدفئة سيتطلب استثمارات رأسمالية كبيرة. إن اقتناء معدات باهظة الثمن وتفكيك القديم وتركيب نظام جديد سيؤدي إلى تكاليف باهظة. بعد ذلك ، يجب أن تُعزى جميع التكاليف إلى تكلفة الإنتاج. لذلك ، تبدو الكفاءة الاقتصادية مشكوك فيها إلى حد ما.

الخيار الثاني

من الممكن عدم الاستثمار في إعادة بناء التدفئة ، ولكن الاعتماد على التسخين الإشعاعي الصناعي اللامركزي. إنه مفضل ، فقط لأنه من الممكن الحفاظ على ظروف درجات حرارة مختلفة في كل غرفة. كما تبين الممارسة ، يمكن أن تحقق هذه الطريقة انخفاضًا حادًا في تكلفة شراء موارد الطاقة.

بالإضافة إلى ذلك ، ستتطلب الطريقة الثانية استثمارًا رأسماليًا أقل بكثير. تم استبعاد الاستثمارات في إعادة بناء المراجل وأنابيب التدفئة بالكامل. سيكون من الضروري فقط إعادة تجهيز أنظمة التدفئة داخل المبنى. بفضل هذا ، ستدفع التكاليف بشكل أسرع مقارنة بالخيار الأول. ستبدأ الشركة بسرعة في الاستفادة من الابتكارات.

التدفئة بالإشعاع هي طريقة أساسية لتقليل تكلفة تدفئة المباني الصناعية. يتم تقليل تكلفة جيجا كالوري من الطاقة الحرارية بحوالي ثلاث مرات مقارنة بطرق التسخين التقليدية. يمكن استخدام الأموال التي تم إصدارها لتطوير طرق جديدة للإمداد الحراري أو لأغراض الإنتاج.

نماذج سخانات شمسية تعمل بالأشعة تحت الحمراء

تطور SOLARTUBE TL.E

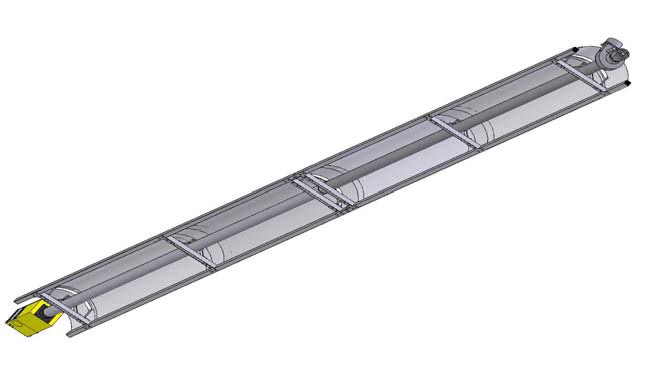

	دفاية انابيب الأشعة تحت الحمراء "دارك" بطول 10 و 12 و 14 م. بشعلات بقوة 23 و 36 و 43 ك.وات. ارتفاع التركيب من 4 إلى 12 م.	يتميز باحتراق الغاز في أنبوب مستقيم. إنه أفضل طراز من بين معدات هذه الفئة. يمكن أن يقلل التصميم الخاص للموقد والعاكس المعزول من خسائر الحمل الحراري بشكل كبير ، ويضمن التشغيل الصامت للوحدة ويخلق ظروفًا مريحة في منطقة العمل.
تطور SOLARTUBE TU.E
	دفاية انابيب داكنة تعمل بالاشعة تحت الحمراء بطول 5 و 6.6 م مع شعلات 15 و 20 و 32 كيلو وات ، ارتفاع التركيب من 4 الى 12 م.	يتميز باحتراق الغاز في أنبوب على شكل حرف U. إنها تمثل تقنية واعدة تلبي أعلى متطلبات الإنتاجية والاقتصاد والامتثال البيئي. تُستخدم هذه الأنظمة على نطاق واسع في المراكز التمثيلية ووكلاء السيارات المرموقين وتجارة التجزئة الكبيرة والمعارض والمرافق الرياضية.
50
	دفاية انابيب داكنة تعمل بالاشعة تحت الحمراء بطول 9 م مع شعلة 52 كيلو وات ، ارتفاع التركيب من 4 الى 12 م.	يتميز باحتراق الغاز في أنبوب على شكل حرف U. يختلف في مزيج مثالي من السعر والجودة وأعلى متطلبات الإنتاجية والربحية ومراعاة معايير البيئة.
يورولين وهارمولين
	نظام متعدد الشعلات مع إزالة مركزية لغاز العادم. أقسام من 4 إلى 20 م (لموقد واحد) في مجموعة تصل إلى 16 شعلة (لمروحة واحدة) بسعة 20 و 30 و 40 كيلو وات ، وارتفاع التركيب من 4 إلى 10 أمتار.	95٪ كفاءة فريدة! ألوان مختلفة. يسمح لك هذا النوع من البواعث بتنفيذ أنظمة التسخين بالأشعة تحت الحمراء من أي طول وتكوين وطاقة حرارية. السخانات تلبي متطلبات الموثوقية وسلامة الاستخدام ، وهي سهلة التشغيل ويمكن تثبيتها في المباني الصناعية والصناعية والمخازن والرياضية والصناعية الزراعية والتجارية دون الإخلال بالداخل. تعتبر سخانات الأشعة تحت الحمراء مثالية للصوبات ومزارع الدواجن ومزارع الخنازير والصالات الرياضية ومراكز التسوق.
الحوض الأول (الراي الأول)
	دفاية تحت الحمراء انبوبية "داكنة" على شكل حرف U بطول 20 م إلى 120 م وارتفاع تركيب يصل إلى 40 م مع شعلة بقوة 32 كيلو وات. ما يصل إلى 265 كيلو واط.	لا غنى عنه في الغرف ذات العزل الحراري السيئ والحجم الكبير. يتم استخدامه في مؤسسات بناء الآلات والصناعات الزراعية والزراعية واللوجستية. إمكانية تركيب وحدة مروحة الموقد في الخارج.
SRII

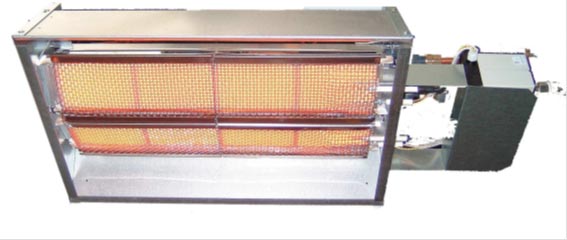

	باعث الأشعة تحت الحمراء "الخفيف" بسطح خزفي ، بقوة 6-25 ك.و. ، إرتفاع التركيب من 4 إلى 15 م.	وضعين للتدفئة 100٪ و 50٪ بنسخة صامتة للغاية. لا غنى عنه في تصميم مرافق الإنتاج والتخزين. يتميز باستخدام الهواء لدعم الاحتراق مباشرة في الغرفة وإطلاق نواتج الاحتراق في الغرفة الساخنة. مُكيَّفة خصيصًا للمباني الصناعية ذات الرافعات العلوية (الحرارة الزائدة ، والينابيع المضادة للاهتزاز).
مراقبة
ضبط درجة الحرارة جهاز استشعار متكامل	ترموستات مع جهاز استشعار متكامل لبواعث الأشعة تحت الحمراء TU.E ؛ TL.E ؛ SRII ؛ TUP50	ما يصل إلى 4 سخانات تعمل بالأشعة تحت الحمراء لكل ترموستات
	وحدة الاتصالات (شاشة تعمل باللمس)	يسمح لك بتحسين استهلاك الطاقة مع احترام عملية الإنتاج وراحة الآخرين. يسمح التحكم في الاتصالات بالتحكم المركزي في معدات التدفئة للمباني الصناعية والعامة. يوفر الراحة ويقلل من استهلاك الطاقة ويحسن الصيانة. (البرمجة ، التاريخ ، التقارير).
	جهاز التحكم في التدفئة بالأشعة تحت الحمراء	يسمح لك بضبط قراءات وحدة التحكم على مسافة تصل إلى 50 مترًا (التثبيت بالحائط).
	وحدة التحكم في التسخين بالغاز (حتى 4 مناطق)	درجتان للتدفئة قابلة للتعديل (ليلاً ونهاراً) لوحدات التحكم بمؤقت. الحد الأقصى لعدد سخانات الأشعة تحت الحمراء لكل منطقة: - 12 (TU.E17 -TU.E23 -TL.E23) - 10 (TU.E36 - TL.E36) - 7 (TL.E45) - 8 (TUP50) - 40 (ر.س II 21، 31، 41، 61، 81) -20 (SR II 42، 62، 82)
	وحدة تحكم ذات منطقتين لنظام التدفئة بالأشعة تحت الحمراء	ما يصل إلى 2 TUB ONE (واحد ومرحلان).

لحساب تكلفة تصميم وتجهيز وتركيب التدفئة بالأشعة تحت الحمراء ، يرجى ملء استبيان GLO.

كل نوع من أنواع ورش التدفئة المقدمة له إيجابيات وسلبيات.

• لذلك ، التدفئة التقليدية ليست مناسبة للورش الكبيرة التي يبلغ ارتفاع سقفها 4 أمتار أو أكثر. في الوقت نفسه ، ستظهر نفسها تمامًا في الصناعات الصغيرة مع مساحة صغيرة من المبنى.
• يمكن لسخانات الهواء تسخين مساحات كبيرة جدًا ، خاصةً إذا كانت أبواب المستودع غالبًا ما تفتح ، مما يسمح بدخول الهواء البارد من الشارع - من أجل قطعه ، يمكنك استخدام ستائر هوائية خاصة مقطوعة. تستخدم سخانات الهواء الكهرباء ووقود الموقد (غاز البترول المسال أو الغاز الطبيعي أو البروبان) ويمكن أن تكون فعالة من حيث التكلفة لتسخين الورش المتوسطة إلى الكبيرة. في ظروف الشتاء الروسي ، سوف تبرر المعدات تكلفتها في 1-2 سنوات ، اعتمادًا على نوع المعدات المشتراة وحجم الإنتاج. سخانات الهواء عبارة عن جدار وأرضية ، وهي مختلفة في القوة. مستوى الضوضاء في طرازات Carlieuklima هو الأدنى في الفصل. في الوقت نفسه ، عند اختيار سخانات الهواء لورش التدفئة ، يجدر بنا أن نتذكر أنها تخلق الحمل الحراري للهواء وليست مناسبة لجميع أنواع الصناعات. لذلك ، من الأفضل اختيار نوع مختلف من التدفئة إذا كنت منخرطًا في إنتاج أو توريد أو تخزين المخاليط السائبة.
• يعتبر التسخين المشع بالغاز هو الأكثر فائدة لورش التدفئة في أي صناعة تقريبًا. هذا يرجع إلى عدم وجود الحمل الحراري للهواء وتدرج درجة الحرارة والاسترداد السريع. تستخدم الأنظمة التي تعمل بالغاز غازًا مسالًا أو طبيعيًا أو غاز البروبان للعمل. في الوقت نفسه ، يمكن تقليل الاستهلاك بشكل كبير عن طريق ضبط إعدادات التدفئة بشكل صحيح ، على سبيل المثال ، عن طريق خفض درجة الحرارة في ورشة العمل إلى الحد الأدنى في أيام العطلات أو أيام العطلات ، وعند الضرورة ، عند تغيير المناوبة أو وقت الغداء. يبلغ إنتاج هذه المعدات من 5 إلى 7 دقائق فقط ، لذا فإن إيقاف تشغيلها خلال فترة استراحة قصيرة لن يجبر العمال على العودة إلى آلات التبريد والناقلات. تسخن المعدات المشعة بالغاز منطقة محددة بدقة ، حتى في مساحة كبيرة ، من الممكن ضمان الحفاظ على أماكن عمل الموظفين عند درجة حرارة مريحة تتراوح من 18 إلى 20 درجة ، ومساحة غير مستخدمة ، أو معدات غير عرضة للتغيرات في درجات الحرارة ، في شارع عادي. مردود التسخين المشع بالغاز هو 1-1.5 سنة ، توفير الطاقة مقارنة بالمصادر الأخرى بنسبة 50-70٪ ، الكفاءة 90-95٪.

مبدأ تشغيل التسخين بالأشعة تحت الحمراء

تقريبا أي جسم (بما في ذلك المواد غير الحية) ، الذي تكون درجة حرارته أعلى من درجة حرارة البيئة ، يشع طاقة حرارية. ينتقل إلى أجسام أخرى عن طريق الموجات الكهرومغناطيسية في نطاق الأشعة تحت الحمراء. تحدد طبيعة الأجسام قدرات الإشعاع والامتصاص لكل سطح معين.

يختلف انتقال الحرارة المشعة عن الحمل الحراري التقليدي حيث يمكن نقل الطاقة الحرارية حتى من خلال الفراغ. تعمل الأشعة تحت الحمراء على تسخين الكائنات الحية والأشياء ، وتعمل على سطحها. في هذه الحالة ، يمكن أن تظل درجة الحرارة المحيطة دون تغيير. تنشأ مثل هذه الأحاسيس بالضبط في يوم مشمس بارد (ولكن ليس جدًا). يبدو أن الثلج على وشك الذوبان.

لذلك ، من أجل تحقيق مستوى معين من الراحة ، ليس من الضروري رفع درجة حرارة الهواء في الغرفة. هذه هي أهم ميزة للتدفئة بالإشعاع. في المباني التي يتم تسخينها بها ، يمكن أن يسخن الهواء فقط من سطح العناصر الداخلية ، ولكن ليس من الأشعة تحت الحمراء.

مخططات أنظمة الإمداد الحراري المشعة للوحة ، الجهاز ، إيجابياته وسلبياته ، مجال الاستخدام.الأجهزة ذات وظيفة التسخين لأنظمة الإمداد الحراري المشعة للوحة وخصائص تركيبها.

الإشعاع ، كما هو معروف بالفعل ، هو طريقة تسخين تتجاوز فيها درجة حرارة إشعاع الغرفة درجة حرارة الهواء. للحصول على مصدر حراري مشع ، يتم استخدام ألواح التسخين - مشعات بسطح تسخين أملس مستمر. تشكل لوحات التسخين في نفس الوقت مع أنابيب الحرارة نظامًا لإمداد الحرارة المشع للوحة. عند استخدام مثل هذا النظام في المبنى ، يتم إنشاء جو درجة حرارة مميز للطريقة الإشعاعية لإمداد الحرارة.

لذلك ، فإن الشروط التي تحدد استلام الإمداد الحراري المشع في الغرفة هي استخدام الألواح وتحقيق التفاوت tR> tB حيث tR هي درجة حرارة الإشعاع (متوسط ​​درجة حرارة سطح جميع الأسوار - الخارجية والداخلية - وألواح التدفئة التي تواجه مساحة الغرفة) ؛ tB هي درجة حرارة هواء الغرفة.

مع التسخين المشع للوحة ، يتم تسخين الغرفة بشكل أساسي بسبب انتقال الحرارة المشعة بين ألواح التسخين وسطح الأسوار. يتم امتصاص الإشعاع من الألواح الساخنة ، التي تقع على سطحية الأسوار والأشياء ، جزئيًا ، وينعكس جزئيًا. في هذه الحالة ، بعبارة أخرى ، يظهر الإشعاع الثانوي ، والذي يتم امتصاصه أيضًا في النهاية بواسطة الأشياء والمرفقات الموجودة في الغرفة.

الشكل 11.1 مخطط موقع عناصر التسخين في هياكل سياج المبنى.

1 - في الأرضية ، 2 - في الجدار الخارجي ، 3 - في القسم ، 4 - في السقف

تفاصيل أنظمة التدفئة المشعة

في أنظمة الإمداد الحراري المشع للوحة ، تُستخدم الجدران أو السقف أو الأرضية أو الألواح المصنوعة خصيصًا من النوع المعلق والمعلق ذات التسخين الاصطناعي كسطح تدفئة.

للحصول على أسطح نقل الحرارة هذه في الهياكل المذكورة ، يتم إغلاق الأنابيب ذات القطر الصغير (الشكل 11.1) ، أو يتم وضع كابل كهربائي أو ترتيب قنوات الهواء والقنوات.

يتمثل الاختلاف الكبير بين التسخين المشع للوحة وأجهزة تسخين المياه والبخار التقليدية الموضوعة تحت النوافذ في أن المبنى يتم تسخينه بشكل أساسي عن طريق الحرارة المشعة من الأسطح الساخنة لمغلف المبنى أو الألواح المتخصصة. عندما يتم تسخين السقف ، يتم إطلاق 20-25 ٪ فقط من الحرارة إلى الغرفة عن طريق الحمل الحراري.

شرط فعالية أي نظام إمداد حراري مشع من الناحية الصحية هو متوسط ​​درجة حرارة السطح (المتوسط ​​المرجح) لجميع حاويات الغرفة ، والتي تحددها الصيغة البسيطة التالية:

tR = حيث tpt، * n.s، * ok، * v.s، * pl - متوسط ​​درجة حرارة السقف والجدران الخارجية من جانب الغرفة والنوافذ والجدران من الداخل والأرضية ° С ؛ و - أسطح الأسوار المطلوبة ، متر مربع ،

للحصول على إحساس حراري طبيعي في الشتاء ، يجب أن يكون متوسط ​​درجة الحرارة المرجحة في غرفة المعيشة tR = 29-0.57tВ

علاوة على ذلك ، يجب توفير شرط آخر للراحة. في ظل نظام التسخين الإشعاعي للوحة ، من الضروري أن نعني نظامًا من هذا النوع يكون فيه متوسط ​​درجة الحرارة الموزونة أعلى من درجة حرارة الهواء ، بينما مع نظام التسخين الحراري (باستخدام سخانات أو سخانات) ، متوسط ​​درجة الحرارة المرجح لـ تكون الأسوار دائمًا أقل من درجة حرارة الهواء ، حيث يتم تسخين الأسوار بنفس الهواء كقاعدة.

يوصى باستخدام الماء كحامل حراري في أنظمة الإمداد الحراري المشعة SNiP 2.04.05-86 ، حيث يكون تآكل الأنابيب الفولاذية أقل من تآكل البخار كحامل حراري. تتمتع أنظمة الإمداد الحراري المشعة باللوحة ، بالإضافة إلى الصفات الإيجابية الواضحة للصحة ، بالصفات الإيجابية الفنية والاقتصادية التالية على الأنظمة الأخرى:

TENOV مع هياكل البناء ؛ تقليل استهلاك المعادن وتكاليف العمالة للتركيب ؛ تحسين تصميم الغرفة.

تشمل العيوب غير القياسية للإمداد الحراري المشع للوحة ما يلي: التشعيع المباشر للأثاث والأشياء الأخرى الموجودة في الغرفة ، والتي ترتبط بإمكانية تلفها ؛ القصور الذاتي الكبير في حرارة الأنظمة ، مما يعقد تنظيم انتقال الحرارة للألواح ؛ خطر انسداد الأنابيب وصعوبة إزالتها.

وفقًا لميزة التصميم ، يتم تقسيم أنظمة الإمداد الحراري المشعة للوحة إلى الأنواع الرئيسية التالية: أنظمة تسخين جدار الألواح ؛ أنظمة التدفئة تحت الأرضية أنظمة تدفئة السقف المشعة. أنظمة التدفئة ذات الألواح المشعة المعلقة. تصل درجة الحرارة المسموح بها في المتوسط ​​لسطح عتبة النافذة إلى 95 درجة مئوية ، للألواح للجدران في المنطقة التي تزيد عن 1 متر فوق مستوى الأرض - 45 درجة مئوية ، للأسقف التي يصل ارتفاع الغرفة فيها إلى ثلاثة أمتار - 300 درجة مئوية ، للأرضيات - 25-280 درجة مئوية.
