مبدأ صمام غاز المرجل للتشغيل والإعداد
صمام الغاز مطلوب لتزويد الغاز لجهاز الموقد الخاص بالوحدة. من خلال ضبط صمام الغاز ، يمكنك ضبط كمية الوقود المزودة. هذا يجعل من الممكن جعل الوحدة أكثر اقتصادا أو زيادة قوة الجهاز. وبالتالي ، فإن المستخدم ، حسب الحالة ، لديه الفرصة لضبط أداء وحدته.
…
كيف يعمل صمام الغاز؟

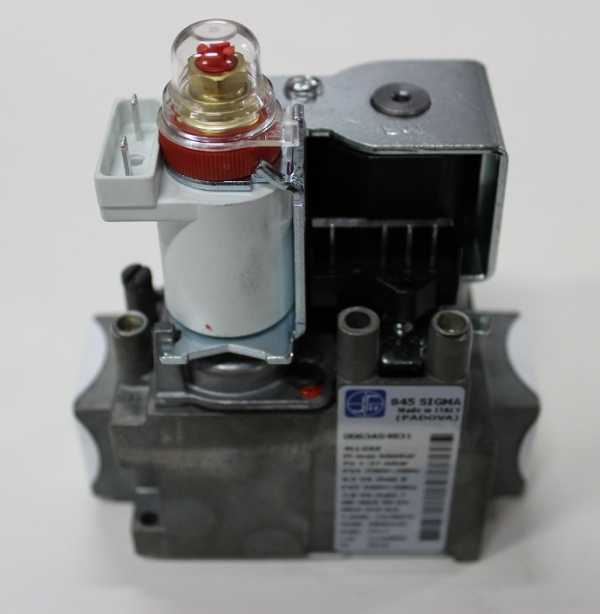

تحتوي معظم أجهزة الغاز على صمام SIT. يتضمن العناصر التالية:
- قياس ملاءمة ضغط الغاز عند مخرج الصمام ؛
- ضبط المسمار للحد الأدنى وضبط الجوز لأقصى استهلاك للوقود ؛
- جفن العين؛
- مقياس ضغط المدخل.
يتكون صمام غلاية الغاز من ملف قفل وتعديل. عند الضغط على صمام الإغلاق بجهد 220 فولت ، يتم إمداد الموقد بالحد الأدنى من الغاز وفقًا لإعدادات المصنع. ثم يتم نقل الجهد إلى ملف التعديل. يقوم المعالج ، اعتمادًا على وضع التشغيل (الطاقة) ، بتزويد الجهد بتردد تعديل مختلف ، وضبط كمية مرور الغاز لكل وحدة زمنية.
لضبط صمام غاز الغلاية على الحد الأدنى من الطاقة ، ستحتاج إلى مقياس ضغط تفاضلي ومفتاح ربط ومفك براغي. تتضمن عملية الإعداد الخطوات التالية:
- قم بإزالة الغطاء الواقي الذي يغطي براغي الصمام التفاضلية.
- افتح الوصلة لقياس ضغط الغاز المزود للحارق - لف المسمار اللولبي عكس اتجاه عقارب الساعة بمقدار 1.5-2 لفات.
- قم بتوصيل خرطوم جهاز قياس الضغط بوصلة المدخل.
- يقومون بتشغيل وضع التسخين وإيقاف تشغيل سلك واحد من ملف التعديل - وهذا ضروري حتى يقوم الصمام بتزويد الغاز إلى الموقد إلى الحد الأدنى ، والذي يتوافق مع الحد الأدنى من طاقة الوحدة.
- وفقًا لمقياس الضغط ، اضبط الحد الأدنى لضغط الغاز على الموقد. للقيام بذلك ، قم بتدوير المسمار الداخلي الموجود أسفل الغطاء الواقي. في نفس الوقت ، تم إصلاح الجوز الخارجي.
يتراوح ضغط الوقود الديناميكي عند مدخل صمام الغاز من 1.4 إلى 2.4 كيلو باسكال. إذا أظهرت القياسات أن الضغط خارج الحدود المحددة ، فمن الضروري الاتصال بأخصائيي الغاز.
…
ليس من الضروري إعادة ضبط صمام الغاز يدويًا في نطاق طاقة المصنع. هذا مطلوب لنقل الوحدة إلى طاقة أقل أو أعلى من المؤشرات المذكورة في التعليمات. في كثير من الأحيان ، يلزم ضبط الصمام إذا كان أداء الجهاز لا يتوافق مع المنطقة الساخنة في المنزل أو الشقة.
ضبط صمام الغاز عندما "يتم ضبط الوقت" على المرجل
يمكن حل مشكلة مثل "تسجيل الوقت" في غلاية الغاز عن طريق ضبط صمام الغاز. يحدث ذلك عادةً إذا تجاوزت طاقة الوحدة بشكل كبير تلك المطلوبة لمنطقة معينة.
…
لاستبعاد "تسجيل الوقت" للجهاز في وضع التسخين ، من الضروري تقليل ضغط المخرج. يتم ذلك عن طريق تدوير برغي الضبط عكس اتجاه عقارب الساعة.
لإيقاف "التوقيت" في وضع DHW ، قم بتقليل الضغط الأقصى. يتم حل ذلك عن طريق قلب ضبط الجوز عكس اتجاه عقارب الساعة.
ومع ذلك ، في النماذج الأكثر حداثة ، يتم التخلص من "تسجيل الوقت" عن طريق الأتمتة. على سبيل المثال ، يتم ضبط صمام الغاز في غلاية Buderus عن طريق منع الدورات:
- استمر في الضغط على الزر باستخدام مفتاح الربط لمدة 5 ثوانٍ ؛
- حدد مدة الفترات من 0 إلى 15 دقيقة باستخدام أزرار الأسهم.
من المستحسن ألا يتم تنفيذ الإعدادات من هذا النوع إلا بواسطة متخصصين في مركز الخدمة ، خاصة إذا كانت الغلاية تحت الضمان. خلاف ذلك ، في حالة إتلاف الصمام ، ستقوم الشركة بإلغاء الضمان وسيتعين عليك شراء جزء جديد.
المنزل الدافئ ضبط ضغط الغاز في غلايات نافيان
ضبط ضغط غاز غلايات نافيان
لضبط ضغط الغاز في غلايات Navien (Ace ، Deluxe ، Prime ، Atmo) ، ستحتاج إلى مقياس ضغط رقمي تفاضلي بمقياس mm h3O
يوجد في النهاية جدول بقيم ضغط الغاز لنماذج مختلفة من غلايات Navien
1. أثناء إيقاف تشغيل الغلاية ، قم بتوصيل مقياس ضغط بمنفذ التحكم في ضغط الغاز على الموقد
2. قم بتشغيل المرجل
3. اضبط مفتاح DIP 3 على لوحة التحكم على وضع "ON" ، والذي سيتوافق مع الحد الأدنى للحمل.
4. اضبط الحد الأدنى لضغط الغاز وفقًا للجدول باستخدام المسمار لضبط الحد الأدنى للضغط (زيادة - عكس اتجاه عقارب الساعة ، تقليل - اتجاه عقارب الساعة)
5. اضبط مفتاح DIP رقم 3 في لوحة التحكم على "إيقاف التشغيل" (الحالة الأساسية)
6. اضبط مفتاح DIP 2 على لوحة التحكم على وضع "ON" ، والذي يتوافق مع الحد الأقصى للحمل
7. اضبط الحد الأقصى لضغط الغاز وفقًا للجدول باستخدام برغي الضبط (زيادة - عكس اتجاه عقارب الساعة ، تقليل - اتجاه عقارب الساعة)
8. أوقف تشغيل الغلاية
9. افصل خرطوم قياس الضغط التفاضلي عن تركيبات صمام الغاز
10. اضبط مفتاح DIP على الوضع "OFF" (الحالة الأساسية)
11. قم بتشغيل المرجل
12. تحقق من إحكام صمام الغاز (التركيب). في حالة ظهور ضوضاء غير طبيعية ، يجب فحص الغلاية بحثًا عن تسرب الغاز.
تم تحضير المادة بواسطة موظف تدفئة - mtsensk.rf - Warm House.
نوع الغاز
الضغط في مم h30
قطر الفوهة (مم)
أقصى
الحد الأدنى
رئيس الوزراء - 13 كيلو
غاز طبيعي
32
14
1,75
غاز مسال
55
25
1,2
رئيس الوزراء - 16 كيلو
غاز طبيعي
46
14
1,75
غاز مسال
82
25
1,2
رئيس الوزراء - 20 كيلو
غاز طبيعي
68
14
1,75
غاز مسال
124
25
1,2
رئيس الوزراء 24 كيلو
غاز طبيعي
98
14
1,75
غاز مسال
160
25
1,2
رئيس الوزراء - 30 كيلو
غاز طبيعي
113
18
1,75
غاز مسال
164
31
1,2
رئيس الوزراء - 35 كيلو
غاز طبيعي
107
18
1,75
غاز مسال
165
28
1,2
نوع الغاز
الضغط في مم h30
قطر الفوهة (مم)
أقصى
الحد الأدنى
ايس -10 كيلو
غاز طبيعي
20
11
1,75
غاز مسال
33
17
1,2
ايس -13 كيلو
غاز طبيعي
33
11
1,75
غاز مسال
55
17
1,2
ايس -16 كيلو
غاز طبيعي
43
16
1,75
غاز مسال
76
25
1,2
ايس -20 كيلو
غاز طبيعي
61
16
1,75
غاز مسال
13
25
1,2
ايس 24 كيلو
غاز طبيعي
83
16
1,75
غاز مسال
164
25
1,2
ايس - 30 كيلو
غاز طبيعي
91
20
1,75
غاز مسال
170
33
1,2
ايس 35 كيلو
غاز طبيعي
82
22
1,75
غاز مسال
140
33
1,2
ايس -40 ك
غاز طبيعي
90
15
2
غاز مسال
115
17
1.45
نوع الغاز
الضغط في مم h30
قطر الفوهة (مم)
أقصى
الحد الأدنى
ايس محوري -10 كيلو
غاز طبيعي
19
11
1,75
غاز مسال
33
17
1,2
ايس محوري -13 كيلو
غاز طبيعي
31
11
1,75
غاز مسال
55
17
1,2
ايس محوري -16 كيلو
غاز طبيعي
45
16
1,75
غاز مسال
82
27
1,2
ايس محوري -20 كيلو
غاز طبيعي
70
16
1,75
غاز مسال
119
27
1,2
ايس محوري -24 ك
غاز طبيعي
94
16
1,75
غاز مسال
152
27
1,2
ايس محوري -30 كيلو
غاز طبيعي
93
21
1,75
غاز مسال
171
33
1,2
نوع الغاز
الضغط في مم h30
قطر الفوهة (مم)
أقصى
الحد الأدنى
اتمو -13
غاز طبيعي
75
40
1,3
غاز مسال
127
71
0,92
Atmo-16
غاز طبيعي
110
40
1,3
غاز مسال
184
71
0,92
اتمو -20
غاز طبيعي
76
18
1,3
غاز مسال
127
32
0,92
اتمو -24
غاز طبيعي
108
18
1,3
غاز مسال
185
32
0,92
نوع الغاز
الضغط في مم h30
قطر الفوهة (مم)
أقصى
الحد الأدنى
ديلوكس - 13 كيلو
غاز طبيعي
30
11
1.75
ديلوكس - 16 كيلو
غاز طبيعي
43
16
1.75
ديلوكس - 20 كيلو
غاز طبيعي
65
16
1.75
ديلوكس - 24 كيلو
غاز طبيعي
89
16
1.75
ديلوكس - 30 كيلو
غاز طبيعي
95
19
1.75
ديلوكس 35 كيلو
غاز طبيعي
97
18
1.75
ديلوكس - 40 كيلو
غاز طبيعي
90
13
2
نوع الغاز
الضغط في مم h30
قطر الفوهة (مم)
أقصى
الحد الأدنى
ديلوكس - 13 كيلو
غاز طبيعي
28
11
1.75
ديلوكس - 16 كيلو
غاز طبيعي
41
16
1.75
ديلوكس - 20 كيلو
غاز طبيعي
63
16
1.75
ديلوكس - 24 كيلو
غاز طبيعي
85
16
1.75
ديلوكس - 30 كيلو
غاز طبيعي
92
19
1.75
