إيجابيات وسلبيات الأنابيب النحاسية للسباكة إرشادات خطوة بخطوة للتثبيت الذاتي للنظام

مزايا الأنابيب النحاسية

يستخدم النحاس لمئات السنين في صناعة أوعية تخزين المياه والخزانات. لذلك ، تعتبر خطوط الأنابيب المصنوعة من هذه المادة من النخبة. تتيح مجموعة كبيرة من الأنابيب والتجهيزات إمكانية استخدام النحاس في أنظمة التدفئة. تعتبر الأنابيب النحاسية في الشقة مثالية لأي نظام هندسي.

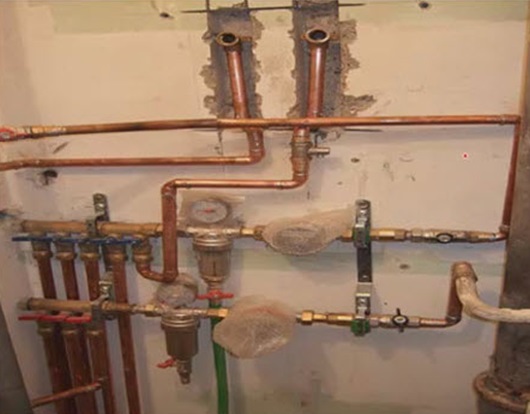

مع التوصيل الصحيح ، يمكن تركيب أجزاء من النظام في الجدران والأرضيات. ميزة أخرى هي أنه بعد تفاعل الكلور في الماء مع النحاس ، يتشكل التينوريت ، مما يزيد فقط من عمر الأنظمة.

النحاس غير منفذ تمامًا للأكسجين ، وهو أمر مهم لنظام التدفئة. القيد الوحيد هو أنه لا ينصح باستخدام مشعات الألمنيوم (لا ينطبق هذا على المشعات الفولاذية والمعدنية)

الأنابيب مصنوعة من النحاس بدرجة CU-DPH وفقًا لمعيار DIN 1412 ، وتحتوي على 99.90٪ من النحاس و 0.015-0.040٪ من الفوسفور

عند الشراء ، يجب الانتباه إلى وجود ختم بنسبة 0.015-0.040٪ ، مما يشير إلى أن المنتج يتوافق مع معيار DIN. يجب عزل جزء النظام الموجود في الخارج بأغلفة بلاستيكية.

خيار آخر هو شراء الأنابيب في غلاف

الخصائص الرئيسية للأنابيب المصنوعة من النحاس:

• الكثافة - حوالي 9-10 جم / سم 3 ، ولكن يمكن أن تكون أكثر أو أقل ، لا يؤثر هذا المؤشر على جودة النظام ؛
• الموصلية الحرارية عالية جدًا (394 واط / م * كلفن) ، وهي حجة قوية لصالح نظام التسخين النحاسي ؛
• درجة حرارة الانصهار - حوالي 1000 درجة - لا تصل درجة الحرارة في الأنابيب إلى هذا المستوى ؛
• التمدد الحراري - أنبوب نحاسي طوله خمسة أمتار عند درجة حرارة 90 درجة يطول بنحو 0.5 سم ، أي معامل تمدد خطي يبلغ 0.017 مم / م * كلفن ؛
• معامل الخشونة الصغير - Ksh = 1.5. 2) * 10 ^ -6 م ، أي أنها سلسة تمامًا تقريبًا ، مما يزيد من الإنتاجية ويجعل من الممكن استخدام الأنابيب ذات القطر الصغير.

متى يكون استخدام الأنابيب النحاسية مناسبًا

توفر الأنابيب النحاسية مقاومة عالية لدرجات الحرارة التي تزيد عن 100 درجة مئوية ، الموجودة في أنظمة التدفئة المركزية التي تعمل على غلايات الوقود الصلب.

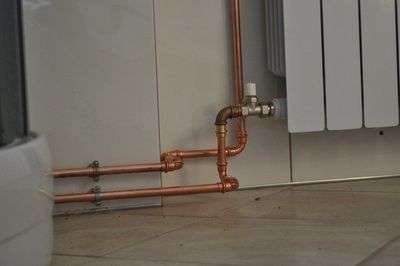

من الممكن وضع الأنابيب على الحائط دون فقدان المظهر الجمالي.

إذا كان لنظام التدفئة وإمدادات المياه العديد من الفروع ويتضمن تركيب عدد كبير من التركيبات ، فإن هذا يقلل من تكلفة التركيب مع جميع مزايا الأنابيب النحاسية ويجعل استخدامها أكثر ملاءمة مقارنة بالمواد الأخرى.

يمكن مقارنة متانة الأنابيب النحاسية بعمر المنزل ، لذلك إذا لم تكن هناك قيود مالية ، فسيكون تركيب هذه الأنابيب مبررًا.

كيفية طلاء أنابيب التسخين النحاسية

عند اختيار الطلاء ، يجب مراعاة التفاصيل الدقيقة التالية: يجب ألا يتغير لونه عند درجات حرارة عالية ، وأن يحمي من التأثيرات الخارجية ، ولا يجب تقشيره. من أجل وضع الطلاء بشكل متساوٍ ، من الضروري معالجته باستخدام مادة أولية للمعادن غير الحديدية. سيفي برايمر الرصاص الأحمر 81 بالغرض.

علاوة على ذلك ، يجب مراعاة أن الطلاء لا يمتص ، ويلزم نثره بفرشاة بعناية. ولكن لتحقيق المزيد أو أقل من الرسم المتساوي لا يمكن تحقيقه إلا بعد تطبيق طبقتين. من الأسهل قليلاً العمل مع الطلاء في علب الرش: فهو يوضع بشكل متساوٍ أكثر.

يمكنك طلاء الأنابيب النحاسية ، لكن سيتعين عليك تطبيق عدة طبقات رقيقة

لا يمكن استخدام الدهانات الزيتية للأنابيب النحاسية - فهي تغمق من درجة الحرارة ، وتكون كبيرة في أنظمة التدفئة. الدهانات التالية مناسبة: مينا PF - 115 ، 156 ، 167 ، 187 ، 223 و 519 ، مينا الألكيد ، البولي يوريثين و GF - 0119. يسمح باستخدام الورنيش: VL-51 أو ورنيش إيثينول ، حيث يضاف مسحوق الألمنيوم بنسبة 9 ك 1.

تركيب مواسير تسخين نحاسية

عند تجميع خط الأنابيب ، يتم استخدام نوعين من التوصيلات: استخدام التركيبات واللحام. يتم ربط الأنابيب المزودة بأجهزة تسخين من خلال تركيبات قابلة للطي أو الضغط. التثبيت ممكن أيضًا لتوصيل / تفريع الأنابيب ، ولكن غالبًا ما يتم استخدام اللحام لهذه الأغراض. عند استخدام الأنابيب الملدنة في الأماكن الصحيحة ، يمكن ثنيها ، مما يقلل من عدد الوصلات. للثني ، يتم استخدام جهاز خاص - أنبوب الانحناء. مما يسمح لك بالحصول على زوايا مختلفة دون تقليل تجويف الأنبوب ودون الإضرار بسلامة النظام. يكاد يكون من المستحيل ثني الأنابيب النحاسية يدويًا: على الرغم من أن المادة بلاستيكية ، إلا أنه من المستحيل ثنيها يدويًا دون تقليل الخلوص. لذلك من الأفضل عدم استخدام هذه الطريقة.

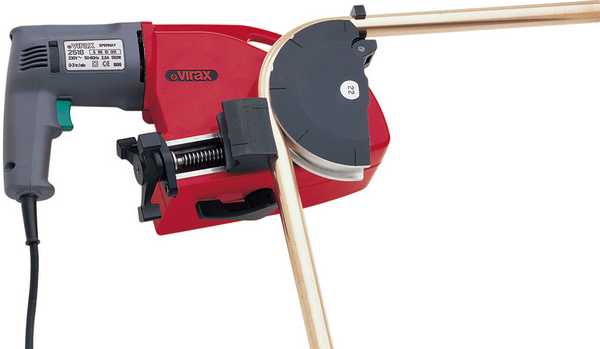

لثني أنبوب نحاسي ، يتم استخدام معدات خاصة - لا يمكن القيام بذلك يدويًا ، حيث تقل خلوص الأنابيب وتزداد الدورة الدموية سوءًا

لا يلزم وجود معدات خاصة لتركيب تركيبات الضغط: يتم إدخال الأنبوب في الأخدود المقابل حتى يتوقف ، ثم يتم لفه بصمولة ، مع الضغط على مادة الأنبوب ضد جسم التركيب. للحصول على نوبة محكمة ، قد تكون هناك حاجة إلى مفتاحين - أحكم ربطهما حتى يتم إحكام إغلاقهما تمامًا. هذه هي كل المعدات المطلوبة. لكن خصوصية وصلات التجعيد تتطلب مراقبة مستمرة للشد: تبدأ من وقت لآخر في "التنقيط". لذلك ، لا يمكن عزل هذه الاتصالات.

يتم تركيب وصلات الكبس باستخدام آلات ضغط خاصة. فهي ليست رخيصة (بما في ذلك الإيجار). لكن الاتصال محكم وموثوق ، لكنه من قطعة واحدة.

يعتبر اللحام الشعري أكثر تنوعًا وموثوقية. وبهذه الطريقة ، يمكن توصيل أقسام من الأنابيب من نفس القطر مباشرة: يتم فتح أحد الأطراف المراد لحامها - يتم زيادة القطر قليلاً بحيث يمكن إدخال الأنابيب الواحدة في الأخرى. للقيام بذلك ، استخدم جهازًا خاصًا. يتم تنظيف التقاطع بفرشاة معدنية أو إسفنجات خاصة (متوفرة تجارياً). تتم معالجة الأسطح المتماسكة بتدفق - مركب خاص يحسن "التصاق" المعدن باللحام. يتم إدخال الأنابيب المعالجة أحدهما في الآخر. يجب أن تكون الفجوة بينهما صغيرة - كسور من المليمتر. ثم يتم تسخين الاتصال باستخدام شعلة ملحومة. عندما يتم تسخين المادة إلى درجة حرارة انصهار اللحام ، يتم إحضارها إلى اللهب وتسكب الفجوات الموجودة بالتركيبة المنصهرة. بعد ملء التماس ، يتم تبريده. يمكنك تركه في الهواء حتى يبرد ، أو يمكنك خفضه في الماء. من حيث المبدأ ، العملية ليست معقدة للغاية ، ولكنها تتطلب خبرة ومهارة وتنفيذ دقيق: تتطلب كل من عملية الحرق والتعبئة نفسها الدقة والدقة. وفقًا لهذا المخطط ، يتم لحام الوصلات بتركيبات نحاسية خاصة للحام.

تم توضيح عملية لحام أنبوب نحاسي ونفس التركيب جيدًا في هذا الفيديو ، ولكن الغرض منه هو استخدامه في نظام السباكة ، وبالتالي تم استخدام القصدير كجندى. للتدفئة ، يتم استخدام تركيبات أخرى لها نقطة انصهار لا تقل عن 115 درجة مئوية ، وإلا ، فإن العملية هي نفسها.

قواعد اختيار الأنابيب النحاسية

يجب أن يعتمد اختيار الأنابيب النحاسية على تحديد المعلمات التالية:

1. سمك جدار الأنابيب. يمكن إنتاج الأنابيب النحاسية بعدة طرق: السحب والضغط والدرفلة على البارد. اعتمادًا على طريقة التصنيع ، يمكن أن تكون الأنابيب سميكة الجدران وذات جدران رقيقة. تستخدم الأنابيب ذات سماكة الجدار الأكبر بشكل أساسي لتصنيع الأنابيب الصناعية وخطوط الأنابيب ذات مؤشر الضغط العالي. تُستخدم الجدران الرقيقة في الحياة اليومية لبناء أنظمة إمدادات المياه والتدفئة وما إلى ذلك ؛

مواسير بسماكات جدران مختلفة

1. شكل. يمكن أن تحتوي المنتجات النحاسية على قسم دائري ، بيضاوي ، مربع ، مستطيل ، وما إلى ذلك.يتم استخدام أنبوب دائري لبناء خطوط الأنابيب ، ويتم استخدام أنبوب جانبي (شكل غير دائري) لبناء الإطارات ، والحرف اليدوية ، والأثاث ، وما إلى ذلك ؛

أنابيب نحاسية مستديرة وملفوفة

1. قطر الدائرة. أبعاد الأنابيب النحاسية مصنوعة وفقًا لـ GOST 494-90. يمكن أن يختلف القطر من 3 مم إلى 100 مم ، والطول من 1 إلى 10 أمتار. والأكثر شيوعًا في الحياة اليومية هي الأنابيب بطول 6 أمتار وقطرها 32 مم ، نظرًا لأن أنظمة الإمداد بالمياه والتدفئة المنزلية هي من بينها مصنوع؛

عند تحديد القطر ، من المهم مراعاة الخصائص الرئيسية لخط الأنابيب أو مستوى الحمل في بناء الأشكال الأخرى.

1. الحالة المادية. يمكن أن تكون الأنابيب التي يتم إنتاجها عن طريق الدرفلة على البارد وطرق السحب ناعمة أو شبه صلبة أو ناعمة وشبه صلبة مع زيادة المرونة. من الأنسب استخدامها لبناء الأثاث والحرف الأخرى ، بالإضافة إلى وضع التدفئة تحت الأرضية وأنظمة أخرى مماثلة ؛
2. دقة التصنيع. وفقًا لـ GOST ، يمكن أن يكون للأنابيب قوة عادية ومتزايدة وعالية. تستخدم المنتجات ذات القوة العالية لتصنيع الأدوات ، والأنابيب ذات القوة العادية والمتزايدة مناسبة لبناء خطوط الأنابيب.

يشار إلى الخصائص الرئيسية للأنابيب النحاسية في العلامات.

تحديد معلمات الأنابيب عن طريق وضع العلامات

الوسم والتكلفة

يتم إنتاج الأنابيب النحاسية على نوعين: لينة وقاسية. للتدفئة ، يتم استخدام المواد الصلبة في كثير من الأحيان. شكل الإطلاق عبارة عن مقاطع خطية بطول 2-5 أمتار أو خلجان تلتوي فيها أجزاء من 5-10 أمتار.

يتم توفير الأنابيب النحاسية إما بأطوال أو ملفات

أبعاد. يشار إلى القطر الخارجي بالميليمترات (عادة الإنتاج المحلي أو من بلدان رابطة الدول المستقلة) أو بالبوصة (مستوردة) ، وسماكة الجدار يتم وضعها من خلال كسر أو "x": 22x1 مم (22/1 مم) - القطر الخارجي 22 مم ، الجدار سمك 1 مم ، مما يعني أن القطر الداخلي ، وفقًا لتصميم أنظمة التدفئة ، سيكون 21 مم (22-1 \ u003d 21). لتوصيل نظام تدفئة منزلي ، يكفي سمك جدار 0.8-1 مم لموجة.

يتم تحديد القطر الخارجي للأنابيب النحاسية ، ويتم تحديد سمك الجدار من خلال الكسر

حتى لا نخطئ في اختيار القطر عند توزيع التسخين الفردي ، فمن السهل "الرقص" من مخرج الغلاية. هذا هو قطر الأنابيب الخاصة بك قبل الفرع الأول. إذا كان النظام صغيرًا ، فيمكن إجراء الأسلاك بالكامل باستخدام أنبوب واحد ، ولكن إذا كان كبيرًا بدرجة كافية ، فأنت بحاجة إلى اتباع القاعدة: بعد كل فرع ، يتم استخدام أنبوب بقطر خطوة واحدة أصغر من حجم الشبكة. كما أن الفرع إلى جهاز التسخين (المبرد أو سكة المنشفة المسخنة) يقل قطره بمقدار خطوة واحدة. على سبيل المثال ، يخرج 24 مم من المرجل ، ويتم فصل فرعين في الفرع الأول ، وهما بالفعل أنابيب 22 مم ، و 20 مم يذهب إلى المشعات. يتم تجميع "العودة" بنفس الطريقة ، ولكن من الأصغر إلى الأكبر. إذا تم تسخين مساحة كبيرة من عدة طوابق ، فمن المستحسن إجراء حساب احترافي لهندسة الحرارة.

عادةً ما تخرج التركيبات من الغلاية إما من النحاس أو النحاس الأصفر ، ولكن في كل حالة ، حدد وتذكر أن المواد الأخرى لا يمكن توصيلها مباشرة بالنحاس. لتجنب حدوث تفاعل كيميائي ، سيتعين عليك استخدام تركيبات أو محولات من النحاس أو البرونز.

هناك أيضًا أنابيب مُلدنة وغير مُلدنة ، وتتميز الأنابيب غير المُدعمة بهامش أمان كبير: فهي تتحمل ضغطًا يصل إلى 450 ميجا باسكال ، لكنها لا تنحني جيدًا: يمكنها التمدد بنسبة 6٪ فقط. لتغيير خصائصها ، يتم تسخينها إلى درجات حرارة عالية ، ثم تبريدها. تسمى هذه العملية التلدين ، ويتم تلدين المنتجات التي خرجت بعد ذلك. أصبح هامش الأمان أقل - يصل إلى 22 ميجا باسكال ، ولكن تمت زيادة المرونة: يمكن أن تمتد المادة بنسبة 50-60٪. أيضًا ، أصبحت المادة أكثر مقاومة لدرجات الحرارة القصوى ، وتتحمل الأشعة فوق البنفسجية دون مشاكل ، كما أنها تكاد تكون غير حساسة للرطوبة العالية. لذلك ، يستخدم النحاس الملدن ليس فقط في التدفئة ، ولكن أيضًا في المحركات ومحركات السيارات.

مثال على لحام الأنابيب النحاسية

تكلفة الأنابيب النحاسية للتدفئة مرتفعة. يمكننا المقارنة:

• أنابيب البولي بروبلين المقواة بقطر 16 مم - من 40 روبل / م ؛
• أنابيب معدنية بلاستيكية بقطر 16 مم - من 47 روبل / م ؛
• قطر النحاس غير المعلنة 10 مم - من 280 روبل / م ؛
• قطر النحاس الملدن 18 مم - من 400 روبل / م.

ستكون نفس الصورة تقريبًا في التركيبات: التركيبات النحاسية أغلى بعدة مرات من تلك المستخدمة في الأنظمة المعدنية والبلاستيكية. على سبيل المثال ، لم يتم تقديم أغلى أنابيب PPR و MP ، فهناك أغلى منها ، وفي بعض الأحيان ، لكن الأنابيب النحاسية ليست هي الأغلى أيضًا. لذلك تقريبًا أنت تمثل الفرق.

مزايا ونطاق الأنابيب النحاسية

تتميز الأنابيب المصنوعة من النحاس الأصفر بما يلي:

1. القوة التي تسمح باستخدامها في خطوط الأنابيب ذات الضغط الداخلي المتزايد ، وكذلك لبناء أنظمة خطوط أنابيب الغاز ؛
2. مقاومة عدد من العوامل:
   • لتشكيل التآكل ، وهو العامل الرئيسي في اختيار أنابيب إمدادات المياه ؛
   • لتقلبات درجات الحرارة (أنظمة التدفئة المنزلية والصناعية) ؛
   • للتأثير السلبي للبيئات العدوانية (صناعات النفط والغاز ، والإنتاج الكيميائي ، وما إلى ذلك) ؛

1. مقاومة التلف الميكانيكي وسهولة التركيب ، مما يؤدي إلى تطبيقات مثل تصنيع هياكل المباني ، والأشكال المعمارية الصغيرة (العرش ، والصوبات الزراعية ، وما إلى ذلك) ، والسلالم وأنواع أخرى من الأسوار.

مواسير السباكة النحاسية

الأنابيب النحاسية ليست أقل قوة من منتجات النحاس. ويمكن أن يؤدي انخفاض تكلفة الأنابيب النحاسية مقارنة بالمنتجات النحاسية إلى توسيع النطاق بشكل كبير.

مزايا الأنابيب النحاسية للتدفئة

ما هي الحجج التي يمكن تقديمها "لاستخدام" الأنابيب النحاسية في أنظمة التدفئة:

• ما يقرب من 80٪ من أنظمة التدفئة أحادية الأنابيب. للحصول على درجة حرارة الماء في المبرد الأخير في حدود 70 درجة ، فأنت بحاجة إلى درجة حرارتها حوالي 120 درجة عند مدخل المبنى. وفقًا للوائح ، يجب ألا تقل درجة حرارة الناقل الحراري في شبكة التدفئة بالمدينة عن 70 درجة ، ويجب ألا تتجاوز 150 درجة. منتجات البولي بروبلين والبلاستيك المعدني ، بسبب الخصائص التقنية للمواد ، لها حد لدرجة الحرارة ولا يوصى باستخدامها في الأنظمة التي يمكن أن تتجاوز فيها درجة حرارة الماء 95 درجة. الأنابيب النحاسية تتحمل درجات حرارة تصل إلى 300 درجة مئوية ؛
• القدرة على تحمل الضغط من 200 إلى 400 ضغط جوي ، بينما لا يتم تدمير الوصلات الملحومة. يمكن أن تتحمل الطبقة المعدنية ضغط 6 ضغط جوي فقط. يتراوح ضغط التشغيل العادي في نظام التدفئة في المباني الشاهقة من 6 إلى 8 ضغط جوي ؛
• ونقطة أخرى مهمة جدًا - النحاس لا يخاف جدًا من التجميد. يمكن للأنابيب النحاسية أن تتحمل ما يصل إلى أربع دورات تجميد.

يتيح استخدام الأنابيب النحاسية في إمدادات المياه استخدام خصائص النحاس المقاومة للجراثيم ، وهي المادة الوحيدة التي تقاوم تسرب الملوثات في شبكات المياه الحضرية.

النحاس الصحي لا يتأثر بالكلور. وإذا كان ، على سبيل المثال ، في روسيا ، بناءً على طلب SanPiN ، يكون المستوى المسموح به من كلورة المياه من 0.3 إلى 0.5 مجم / لتر ، فإن هذا الرقم في هونغ كونغ هو 5 مجم / لتر ، ويتم إجراء تركيب السباكة النحاسية في كل مكان ، والأنابيب الفولاذية محظورة هناك وفقًا للتشريعات ، وتستخدم منتجات البوليمر بكميات محدودة.

يوفر استخدام الأنابيب النحاسية في غلاف بوليمر حماية موثوقة ضد التيارات الشاردة.

أنواع الأنابيب

يجب على أولئك الذين يرغبون في شراء أنابيب نحاسية للسباكة الانتباه إلى نوعها. لقاء الأنابيب. العينات الصلبة مصنوعة من نحاس أكثر متانة ، وهي لا تتشوه عمليًا وهي باهظة الثمن حقًا.

هذا الخيار مناسب عند تجميع القنوات المركزية لنظام إمداد المياه ، وكذلك في حالة التخطيط لنقل وسيط تحت ضغط مرتفع في الأنبوب.

العينات الصلبة مصنوعة من نحاس أكثر متانة ، وهي لا تتشوه عمليًا وهي باهظة الثمن حقًا. هذا الخيار مناسب عند تجميع القنوات المركزية لنظام إمداد المياه ، وكذلك في حالة التخطيط لنقل وسيط تحت ضغط مرتفع في الأنبوب.

بشكل عام ، هي عبارة عن أنابيب ضغط مرتفع ، حيث تحتوي على جدران سميكة ودرجة مقاومة متزايدة.

الخيار الثاني هو الأنسب لإنشاء توزيع المياه المنزلية. الأنابيب النحاسية اللينة لها جدران رقيقة ويمكن تشويهها بسهولة. يمكن أيضًا ثني عينة ذات قطر صغير بنفسك دون استخدام آلة ثني الأنابيب ، والتي غالبًا ما يستخدمها السباكون.

إنها أرخص وأسهل في التعامل معها ، لكنها أدنى من المنافسين من حيث خصائص القوة.
