خصائص الأنابيب والوصلات المعدنية متعددة الطبقات

مزايا طلب المنتجات في متجرنا

1. مجموعة واسعة من الأنابيب. يمكنك طلب منتجاتنا من الطول المطلوب والقطر الأمثل منا. يتم تسليم الإنتاج في الخلجان. هذا يبسط عملية النقل والاستخدام.
2. نظام تغذية راجعة متطور. جميع الأسئلة حول جودة الأنابيب المقترحة وخصائصها يمكنك طرحها على المتخصصين لدينا. سيتحدث المديرون عن ميزات المنتجات. سيساعدك الخبراء في الاختيار بسرعة لصالح تلك الأنابيب القادرة على حل جميع المهام بنجاح.
3. إمكانية تبادل البضائع ذات الجودة الرديئة.
4. الموافقة على الإرسال السريع وتأكيد الطلب. نقوم ببيع كل الإنتاج بشروط مناسبة للعملاء.
5. التسليم الفوري في موسكو ومدن أخرى.

اتصل بنا! سيقوم المتخصصون بالإجابة على جميع الأسئلة المتعلقة ببيع الأنابيب وإعادتها.

تتمثل مزايا أنابيب البوليمر المعدني (المعدن والبلاستيك) في عدم وجود تآكل ، ومقاومة النمو المفرط ، ومخاليط البناء العدوانية ، والقوة ، والسطح الداخلي الأملس ، والنقل المريح ، والتركيب التكنولوجي والاقتصادي ، وعدم نفاذية جزيئات الغاز ، واستطالة خطية حرارية صغيرة نسبيًا . تستخدم الأنابيب المعدنية والبلاستيكية VALTEC على نطاق واسع في تركيب أنظمة إمدادات المياه والتدفئة وتبريد المباني ونقل الوسائط التكنولوجية المختلفة ، بما في ذلك الطعام.

يتم إجراء الربط المتشابك للبولي إيثيلين للطبقات الداخلية والخارجية لأنابيب البوليمر المعدنية المقترحة باستخدام طريقة العضوي (PEX-b). الطبقة الداخلية (العاملة) لديها درجة تشابك 65٪ ، الطبقة الخارجية (الواقية) من PEX لها درجة تشابك 55٪. مثل هذا الحل البناء يجعل الأنبوب أكثر مرونة. الطبقة المعدنية ملحومة تناكبًا من ورق الألمنيوم النقي بسماكة 0.25 - 0.4 مم (لأحجام مختلفة). يتم لحام ألومنيوم الطبقة الوسطى بطريقة TIG ، بينما تتجاوز قوة اللحام قوة طبقة الألومنيوم نفسها. قوة الرابطة اللاصقة للطبقات هي 70 نيوتن / 10 مم ، بينما المعيار هو 50 نيوتن / 10 مم. لن تتسبب الانخفاضات المتعددة في درجات الحرارة في تفتيت البوليمر المعدني.

يمكن استخدام الأنابيب المعدنية والبلاستيكية VALTEC PEX-AL-PEX في تدفئة الرادياتير (فئة التشغيل الخامسة ، GOST 32415-2013). يضمن الامتثال لشروط تشغيل جواز السفر عمر خدمة يصل إلى 50 عامًا للمنتج. فترة الضمان لأنابيب VALTEC PEX-AL-PEX هي 10 سنوات.

تعتبر الأنابيب المعدنية والبوليمرية مزيجًا رائعًا من المنتجات المعدنية والبلاستيكية.

لقد أثبتوا أنفسهم كمواد لإمداد الماء البارد والساخن ، والتدفئة ، وأنظمة التدفئة تحت الأرضية ، ونقل سوائل العمليات. مع مراعاة جميع توصيات التثبيت والاستخدام ، يمكن أن تصل مدة خدمتها إلى 50 عامًا.

خط أنابيب Valtec

حظيت أنابيب Valtec المعدنية والبوليمر بشعبية خاصة في الآونة الأخيرة. يتم استخدامها للتدفئة وإمدادات المياه وتبريد المباني. يكمن سر نجاح منتجات Valtec في الرقابة الصارمة على عملية الإنتاج والجودة العالية للمواد الخام المستخدمة.

تستخدم Valtec طريقة ربط عضوي (PEX-b). تقوم الشركة المصنعة بربط الطبقة الداخلية بنسبة 65٪ والطبقة الخارجية بنسبة 55٪. وهذا يسمح لشركة Valtec بإنتاج منتجات ذات قوة عالية ومرونة ممتازة في نفس الوقت.

من بين الخصائص المميزة لمنتجات Valtec أيضًا ما يلي:

• خفيف الوزن وطول عملي ، مما يسمح لك بنقل وتثبيت خط الأنابيب دون أي صعوبات خاصة ؛
• خصائص امتصاص الصوت ممتازة. حتى مع التثبيت المفتوح ، لا تحتاج خطوط الأنابيب إلى عزل صوتي إضافي ؛
• إمكانية التمدد الخفي تحت ذراع التسوية الخرساني ، بسبب معامل التمدد الخطي الصغير ؛
• مقاومة عالية للبيئات العدوانية ، مما يسمح باستخدام خط الأنابيب لنقل سوائل العملية ؛
• الحصول بسهولة على الشكل المطلوب والاحتفاظ به ؛
• يتراوح قطرها من 16 إلى 40 ملم ؛
• سمك جدار الأنبوب في المقطع من 2.0 إلى 3.5 مم ؛
• ضمان الشركة المصنعة 10 سنوات.

بالإضافة إلى الأنابيب نفسها ، تنتج الشركة المصنعة أيضًا تركيبات الضغط والضغط Valtec. يتم تصنيعها بجميع الأحجام القياسية وهي مثالية لخط الأنابيب الذي يحمل نفس الاسم. تتميز تجهيزات Valtek بالجودة الممتازة وسهولة الاستخدام القصوى.

تتكون أنابيب البوليمر المعدنية ، كما يوحي الاسم ، من معدن وبوليمرات. يختلف الهيكل والمواد المستخدمة في هذه الحالة ، ولكن يتم استخدام المنتجات التي تحتوي على طبقة من رقائق الألومنيوم المحمية على كلا الجانبين بمواد بوليمرية وأنابيب بوليمر بإطار معدني شبكي داخلي على نطاق واسع. تقدم الشركات المصنعة للأنابيب متعددة الطبقات المعدنية والبوليمرية كلا الإصدارين في السوق الروسية.

ملامح أنابيب البوليمر المعدنية

تكنولوجيا التصنيع

تتضمن تقنية تصنيع المنتجات الأنبوبية من البوليمرات المعدنية عدة مراحل:

1. يُبثق الغلاف الداخلي من جهاز خاص (الطارد).
2. في الجزء العلوي من الغلاف ، باستخدام طبقة لاصقة خاصة ، يتم تطبيق طبقة حاملة من رقائق الألومنيوم ، والتي يتم لحامها على طول خط اللحام بواسطة بعقب الليزر أو التداخل.
3. يتم لصق غلاف خارجي مقذوف على طبقة الألومنيوم.
4. يتم ضغط جميع الطبقات في وقت واحد.

الطبقة الخارجية للأنبوب تحمي الألومنيوم من الأكسجين والرطوبة. تضمن رقائق الألومنيوم قوة المنتج ، والطبقة الداخلية مصممة لحماية المنتج من تأثيرات بيئة العمل وتشكيل المكثفات.

مزايا المنتجات المعدنية

بفضل هذه التقنية ، تتلقى الأنابيب متعددة الطبقات المعدنية والبوليمرية خصائص فيزيائية وميكانيكية ، مما يجعلها متفوقة بشكل كبير على الأنابيب المعدنية. بادئ ذي بدء:

• مقاومة التآكل والبيئة العدوانية ؛
• مقاومة جيدة للحرارة
• سهولة التركيب؛
• الحفاظ على الشكل الهندسي بعد الانحناء ؛
• مقاومة ضد الودائع الداخلية ؛
• إنتاجية عالية ، إلخ.

الغرض من المنتجات وتمييزها

تستخدم أنابيب البوليمر المعدنية لوضع أنابيب المياه وأنظمة التدفئة والصرف الصحي. كما أنها مناسبة تمامًا للغاز.

للحصول على تصنيف واضح لا لبس فيه للمنتجات ، تم اعتماد علامات دولية للأنابيب المعدنية والبلاستيكية. الغرض الرئيسي من تطبيق المعلومات هو نقل أقصى قدر من البيانات المفيدة حول المنتج إلى المشتري.

ستساعدك التعليمات التالية على فهم العلامات ، وكشف الترميز الرئيسي:

1. نوع البلاستيك المستخدم في التصنيع:
2. PEX-AL-PEX - بولي إيثيلين متصالب ؛
3. PERT-AL-PERT - بولي إيثيلين مقاوم للحرارة ؛
4. PE-AL-PE - بولي إيثيلين عادي ؛
5. PP-AL-PP - بولي بروبيلين.
6. قد تحتوي المنتجات المصنوعة من البولي إيثيلين المتصالب في الاختصار على أحرف تشير إلى كيفية ارتباط المادة متصالبًا (أ-بيروكسيد ، ب-سيلاني ، ج-إلكتروني).
7. قطر المنتج وسمك (الحد الأدنى) للجدار. تم إدخال القيمة بالمليمترات أو البوصة.

1. الضغط الاسمي (العامل) الذي تم تصميم الأنبوب من أجله. في حالة ملاحظة ضغط التشغيل ، يمكن أن تتحمل أنابيب البوليمر المعدنية أكثر من 50 عامًا من التشغيل دون تشوه وانتهاكات أخرى للخصائص التقنية.
2. أقصى ضغط. المعلمة الفعلية لمنتجات الأنابيب المصممة لنقل وسيط عمل بدرجة حرارة عالية.
3. معلومات حول وسيط العمل الذي يمكن نقله عبر الأنابيب.
4. رقم الدفعة وتاريخ الإنتاج.

مثال على تسمية المنتج

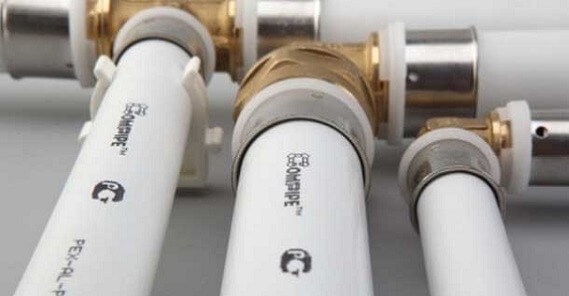

طرق الاتصال

يتطلب استخدام الأنابيب المعدنية والبلاستيكية لمد خطوط الأنابيب حل المشكلات المتعلقة بتوصيل المنتجات ببعضها البعض أو تركيب المنتجات.

لضمان عقد اتصال موثوقة ، يتم استخدام ما يلي:

• تركيبات ملولبة مع حلقة الانقسام الختم.
• تركيبات الصحافة.

التركيبات الملولبة أسهل في التركيب ولا تتطلب أدوات خاصة. ومع ذلك ، فإن هذا النوع من وحدات التوصيل هو العيب الرئيسي لمنتجات البوليمر المعدني ، حيث تفقد الوصلات إحكامها بمرور الوقت وتتطلب مراقبة وتشديدًا مستمرين.

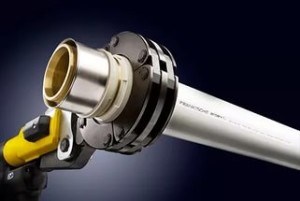

تعتبر العقد المتصلة التي تم تشكيلها بمساعدة تركيبات الضغط أكثر موثوقية ، ومع ذلك ، فهي مكونة من قطعة واحدة وأداة ضغط خاصة مطلوبة لمنظمتها.

أنابيب معدنية بوليمر متعددة الطبقات مع طبقة من الألومنيوم

تم تصميم معظم أنظمة الأنابيب هذه لتنظيم أنظمة التدفئة (بما في ذلك التدفئة الأرضية) وإمدادات المياه (الباردة والساخنة). يشار إلى تصميم المنتجات في GOST R 53630-2009 للأنابيب المعدنية متعددة الطبقات من البوليمر.

هيكل الطبقة:

• الخارجي ؛
• لاصق؛
• حاجز؛
• لاصق؛
• الداخلية.

مواد لتصنيع الأنابيب المعدنية من البوليمر

في إنتاج أنابيب البوليمر المعدنية (MPT) ، يمكن استخدام ما يلي:

• البولي إيثيلين العادي ، PE أو PEHD - لأنظمة إمداد المياه الباردة ذات الضغط المنخفض ؛
• البولي إيثيلين المقاوم للحرارة ، PERT - لخطوط أنابيب الماء البارد والساخن ، وكذلك التسخين (حتى 70 درجة مئوية) من الضغط المتوسط ​​؛
• البولي إيثيلين المتصالب ، PEX - خطوط أنابيب الضغط العالي ودرجة الحرارة ، مقاومة الأشعة فوق البنفسجية (من الشركات المصنعة الفردية) ؛
• بولى بروبلين.

يختلف سمك طبقة الألمنيوم باختلاف الشركات المصنعة لأنابيب البوليمر المعدنية ويمكن أن تختلف في التشكيلة حتى داخل نفس الإنتاج. يؤثر سمك طبقة الألمنيوم على صلابة الأنبوب ويجب تحديده بناءً على المهمة.

تعتبر التركيبة اللاصقة مهمة للغاية ، لأنه هو الذي يشكل هيكلًا واحدًا ، وإن كان متعدد الطبقات ، من MPT. الشرط الرئيسي هو التصاق جيد للألمنيوم والبوليمر. أفضل الشركات المصنعة لهذه المواد اللاصقة:

• إكويستار ، الولايات المتحدة الأمريكية ؛
• هيونداي ، كوريا الجنوبية ؛
• ميتسوي ، اليابان.

الشركات المصنعة الروسية من MPT

ينتج أفضل مصنعي MPT الروس منتجات ليس فقط للتدفئة وإمدادات المياه ، ولكن أيضًا للعديد من خطوط الأنابيب التقنية والتكنولوجية.

يتم إنتاج المنتجات التي تحمل علامة COMPIPE التجارية في منطقة موسكو (كاشيرا) ، وجزئيًا منذ عام 2015 في سويسرا. بالإضافة إلى الغرض القياسي ، تُستخدم الأنابيب في توزيع أنابيب الغاز داخل المنزل ، وفي تدفئة المناطق المفتوحة ، وفي تنظيم "الأرضيات الدافئة". إن جودة MPT COMPIPIPM المصنوعة من البولي إيثيلين المتقاطع ، وفقًا للمراجعات ، عالية. هناك ملاحظات من الشركة المصنعة. تقوم الشركة أيضًا بتصنيع التركيبات والتجهيزات والأدوات تحت العلامة التجارية Comtek.

شركة NPP "Mayak-93" ليست فقط مُصنِّعة لـ MPT ، ولكنها أيضًا تقوم بتطوير وتوريد المعدات اللازمة لإنتاجها. بالإضافة إلى الإمكانات المذكورة أعلاه ، تم تصميم أنابيبها لتمديد الأسلاك الكهربائية وعزلها ، في أنظمة السفن وقطارات السكك الحديدية الروسية ، وكذلك للاحتياجات التكنولوجية (الهواء المضغوط ، السوائل العدوانية).

بالنسبة للتدفئة وإمدادات المياه ، تنتج شركة Kazan لأنابيب البوليمر المعدنية MPT ، حيث تتكون الطبقات الداخلية والخارجية من مادة البولي بروبيلين. رقائق الألومنيوم ملحومة متداخلة. الموصلية الحرارية للجدران أقل من الطبقات الواقية من البولي إيثيلين ، وبالتالي ، يفقد المبرد طاقة حرارية أقل في الطريق.

تقوم شركة "Komplekt-service +" ، Tatarstan ، بتصنيع المنتجات وفقًا للتكنولوجيا الأوروبية ومن المواد الأوروبية ، ومع ذلك ، فإن أنابيبها المعدنية المصنوعة من البوليمر تتوافق مع GOST R 53630-2009 و TU المعتمد من معهد أبحاث الهندسة الصحية. كما أنهم يستخدمون مادة البولي بروبيلين عالية الحرارة كطبقة واقية ذات مقاومة كيميائية عالية. درجة حرارة التشغيل - تصل إلى +110 درجة مئوية.تعتبر التركيبات المنتجة لأنابيب البوليمر المعدنية عالمية ومناسبة لكل من أنابيب MPT وأنابيب البولي بروبلين.

ينتج الإنتاج المشترك بين روسيا وإيطاليا أنابيب Valtec مع البولي إيثيلين في طبقات واقية. تجعل ميزات الإنتاج من الممكن استخدام MPTs مع تغييرات متكررة في درجة الحرارة المحيطة مع "قمم" قصيرة المدى تصل إلى 130 درجة مئوية.

الموردين الأجانب من MPT

الشركات الرائدة في المبيعات هي الشركات المصنعة المعترف بها لأنابيب البوليمر المعدنية متعددة الطبقات ذات الخصائص التقنية التي تلبي جميع متطلبات التشغيل طويل الأجل. غالبًا ما تكون الضمانات الصادرة 10 سنوات ، مما يدل على ثقة الشركة المصنعة في منتجاتها. هنا فقط بعض منهم:

متنوعة FRÄNKISCHE ROHRWERKE

• FRÄNKISCHE ROHRWERKE ، ألمانيا ؛
• هيرز ، النمسا
• هينكو ، بلجيكا
• RBM ، إيطاليا ؛
• TECE ، ألمانيا ؛
• ريهاو ، فرنسا ؛
• جياكوميني ، إيطاليا ؛
• COES ، إيطاليا.

هناك العديد من الشركات المصنعة الإيطالية والألمانية لأجهزة MPT عالية الجودة. هناك أيضًا مصنعون من كوريا والصين في السوق. عند اختيار الخصائص التقنية لأنابيب البوليمر المعدنية من مختلف الشركات المصنعة ، خذ الوقت الكافي لدراسة ملصق المنتج. هناك العديد من المنتجات المقلدة في السوق ، وخاصة HERZ و HENCO ، والتي لا تتطابق مع الأنابيب الأصلية بأي شكل من الأشكال.

أنابيب GIACOMINI الملساء والمموجة لتوريد الغاز

أثبتت أنابيب البوليمر المعدنية وجودها في التدفئة ، وإمدادات المياه والغاز ، وغيرها من المجالات. تتمتع المنتجات بعمر خدمة طويل وضمانات موثوقة ، ولكن احذر من المنتجات المقلدة والتركيب الرديء الجودة - اتصل بالمحترفين.

متطلبات GOST لصناعة الأنابيب المعدنية والبلاستيكية

يتم تقديم متطلبات جودة تصنيع خطوط الأنابيب المعدنية والبلاستيكية بواسطة GOST 53630-2009. تحدد الوثيقة المعيارية الفئات الرئيسية للمواد من حيث القطر ، وكذلك الحد الأقصى لضغط العمل ، وتنظم المواد الخام للإنتاج ، وإجراءات تغليف ونقل المنتجات.

وفقًا لـ GOST ، تنقسم أنابيب البوليمر المعدنية إلى مجموعتين رئيسيتين حسب القطر:

1. المنتجات 10-63 مم ؛
2. المنتجات 75-110 مم.

تنظم GOST أيضًا إنتاج المنتجات بالضغط الاسمي التالي:

1. 0.6 ميجا باسكال
2. 2.5 ميجا باسكال.

خط الأنابيب ، المصنوع وفقًا لـ GOST ، لديه شهادة تأكيد الجودة

يجب الانتباه إلى هذا عند شراء المواد في المتاجر.

تحدد GOST أيضًا تصنيف المنتجات. أول شيء يجب أن يشير إليه المصنعون هو البلاستيك المستخدم في صناعة الأنبوب. قد يكون هناك عدة خيارات:

• PE - البولي إيثيلين ؛
• PEX - البولي إيثيلين المتصالب ؛
• بيرت - البولي إيثيلين المقاوم للحرارة ؛
• PP - البولي بروبلين.

إذا تم استخدام البولي إيثيلين المتصالب للإنتاج ، فسيتم تطبيق حرف التعيين (أ ، ب ، ج) على المنتج ، مما يشير إلى طريقة الربط المتبادل.

جهاز أرضية عازلة للحرارة من أنابيب معدنية بوليمر

نظرًا لعمر الخدمة الطويل والقدرة العالية على التصنيع وسهولة التركيب ، يمكن استخدام أنابيب البوليمر المعدنية للتدفئة الأرضية في منزل ريفي. يعد استخدام التدفئة تحت الأرضية كنظام تدفئة لمنزل ريفي أكثر كفاءة من البطاريات التقليدية ، في المقام الأول من حيث الكفاءة (في الدول الاسكندنافية ، الأقرب إلينا من حيث الظروف المناخية ، أكثر من 80٪ من المنازل مجهزة حاليًا مع تدفئة تحت الأرضية). تحدث المدخرات بسبب حقيقة أنه مع وجود أرضية دافئة لم تعد هناك حاجة لزيادة قوة أنظمة التدفئة من أجل تدفئة المنطقة الأكثر برودة التي تنتمي إليها الأرضية.
قبل ظهور أنابيب البوليمر المعدنية أرضية دافئة
تم ترتيبه فقط بمساعدة أنظمة الكابلات الكهربائية ، حيث كان مصدر الحرارة عبارة عن عنصر تسخين كهربائي (كبل) موضوع في أرضية خرسانية. باستخدام أنابيب البوليمر المعدنية بدلاً من الكابلات ، يمكنك رفض استخدام الكهرباء باهظة الثمن ، علاوة على ذلك ، ليست هناك حاجة لأعمال عزل وتأريض إضافية.

من حيث المبدأ ، يتم العمل على تركيب أرضية دافئة من أنابيب معدنية بوليمر بالتسلسل التالي ؛
1. قاعدة الأرضية مغطاة بطبقة من مادة عازلة للحرارة ، توضع عليها رقائق الألمنيوم لعكس الأشعة الحرارية.
2. ثم يتم وضع محيط من عدة لفات لأنبوب معدني بوليمر على الأرض ، مما يشير إلى مناطق التسخين اللازمة.
3. تصب الخرسانة معا بسمك طبقة 3-5 سم.
4. عندما تصلب الخرسانة وتكتسب قوتها ، يمكن تغطيتها بأي مادة تشطيب. باركيه ، مشمع ، سجاد ، سيراميك.

الميزة الرئيسية للأرضية الدافئة من أنبوب معدني بوليمر هي أن الإشعاع الحراري لا يبدأ من 20 إلى 40 سم من الأرض ، كما هو الحال عند استخدام مشعات مثبتة على الحائط أو ألواح تسخين ، ولكن يتم تسخين الأرضية نفسها. نتيجة لذلك ، يتم إنشاء توازن درجة الحرارة الأكثر راحة في الغرفة مع انخفاض سلس في الارتفاع.
من وجهة نظر الحفاظ على صحة سكان المنزل ، يُفضل هذا المخطط أكثر من البطاريات المعتادة الموجودة أسفل النافذة ، حيث يتم الجمع بين الأرضية الباردة والهواء الدافئ المتصاعد من البطاريات ، مما ينتج عنه درجة حرارة كبيرة الاختلاف ويثير المسودات.
الأكثر تبريرًا هو تركيب تدفئة أرضية من أنبوب معدني من البوليمر في الحمام ، وكذلك في حمامات الساونا وحمامات السباحة.

3 المصطلحات والتعاريف

في هذا المعيار ، يتم استخدام المصطلحات التالية مع التعريفات الخاصة بكل منها:

3.1 أنبوب ضغط متعدد الطبقات: أنبوب يحتوي على أكثر من طبقة حاملة.

ملاحظة - الأنابيب ذات الطبقات الخارجية غير المصممة للتحميل تخضع لمتطلبات GOST 32415 للقوة الهيدروستاتيكية وضغوط التصميم ، والتي يتم توفيرها بواسطة أنبوب البوليمر الداخلي الرئيسي.

3.2 الأنبوب M متعدد الطبقات: أنبوب متعدد الطبقات يحتوي على طبقة بوليمر واحدة أو أكثر ، مصمم للتحميل ، وطبقة معدنية مصممة للتحميل (على سبيل المثال ، PE-Xb / AL / PE- أنبوب Xb).

ملحوظات

1 ما لا يقل عن 60٪ من سمك جدار الأنبوب مصنوع من البوليمر.

2 بالنسبة للأنابيب ذات طبقات البولي إيثيلين / الألومنيوم / البولي إيثيلين بطبقة ألومنيوم ملحومة طوليًا (مصممة للتحميل) مخبأة في منتصف سماكة جدار الأنبوب ، يُسمح بالمصطلح المقبول مسبقًا "أنبوب بوليمر معدني".

3.3 أنبوب متعدد الطبقات

3.4 طبقة الطبقة الداخلية الملامسة للسائل المنقول

3.5 طبقة خارجية معرضة للبيئة

3.6 الطبقة المخفية: الطبقة التي تقع بين الطبقتين الداخلية والخارجية.

3.7 نسبة أبعاد الطبقة المعدنية القياسية

3.8 نسبة حجم طبقة البوليمر القياسية

3.9 القطر الخارجي الاسمي مم

3.10 يعني القطر الخارجي ، مم

3.11 سمك الجدار الاسمي ، مم

3.13 حد ثقة أقل للقيمة p للضغط الهيدروستاتيكي المتوقع من حيث الضغط الذي يمثل 97.5٪ حد ثقة أقل للضغط الهيدروستاتيكي المتوقع عند درجة الحرارة والوقت p

3.14 الضغط الهيدروستاتيكي طويل المدى ص

3.15 ضغط العمل ، MPa: أقصى ضغط للمياه في خط الأنابيب في ظل ظروف تشغيل معينة.

3.16 عامل الأمان: قيمة بلا أبعاد ، لها قيمة أكبر من واحد ، مع مراعاة ظروف تشغيل خط الأنابيب ، فضلاً عن خصائصه التي لم تؤخذ في الاعتبار في حد الثقة المنخفض.

مطالبة

طريقة توصيل أنابيب البوليمر المعدنية متعددة الطبقات عن طريق اللحام من خلال جهاز توصيل به على الأقل عنصرين توصيل مع مآخذ جلوس للأقسام الطرفية من الأنابيب ، على طول الأسطح الخارجية والداخلية والنهائية للقسم الطرفي للأنبوب ، مغطاة بالأسطح الداخلية من مقبس الجلوس الخاص بجهاز التوصيل ، مع التسخين الأولي المتزامن للقسم الطرفي للأنبوب ومقعد جهاز التوصيل والجمع اللاحق للأقسام المُسخنة مسبقًا من الأنبوب وجهاز التوصيل ، والتي تتميز بذلك من أجل منع تدمير طبقات البوليمر ، وانكشاف الطبقة المعدنية الداخلية وإزالة الطبقات اللاصقة للأنبوب المودعة على الطبقة المعدنية عند دمجها مع جهاز التوصيل ، يتم تسخين الجزء الأخير من الأنبوب إلى درجة حرارة التليين مادة الطبقات الخارجية والداخلية للأنبوب ، ومقعد جهاز التوصيل ، مصنوع على شكل محوري مع فتحة داخلية لمقعد عنصر التوصيل لجهاز التوصيل للأخدود الحلقي بجدار أسطواني على جانب السطح الخارجي للأنبوب المتصل ، وجدار مخروطي مقطوع على طول مستوى نهاية عنصر التوصيل ، على جانب السطح الداخلي للأنبوب المتصل ، يتم تسخينه مسبقًا إلى نقطة انصهار مادة جهاز التوصيل ، بينما يتم إجراء التسخين المسبق لقسم نهاية الأنبوب ومقعد جهاز التوصيل باستخدام وحدة لحام تحتوي على وحدة تحكم وسخان توجد عليه أداة الأنبوب وأداة التركيب ، في حين أن درجة حرارة السخان وأداة التركيب التي لها اتصال مباشر مع سطح السخان تساوي نقطة انصهار المادة المتصلة يتم ضبط الجهاز بواسطة وحدة التحكم ويتم صيانته بمستوى ثابت ضمن خطأ معين ، بينما يتم ضمان الحد من تسخين القسم الأخير من الأنبوب إلى درجة حرارة لا تتجاوز درجة حرارة التليين لمواد الطبقات الخارجية والداخلية للأنبوب عن طريق تثبيت أداة الأنابيب على السخان من خلال غلاف المحول ، مع ضبط التسخين درجة الحرارة عندما تتغير الظروف الخارجية ، يمكن أن تتحرك أداة الأنابيب على طول محور غلاف المحول.

الخصائص التقنية لأنابيب البوليمر المعدنية متعددة الطبقات

أظهرت تجربة الدول الأوروبية أن أنابيب البوليمر المعدنية ليست أدنى من المنتجات المعدنية من حيث الموثوقية وعمر الخدمة. بناءً على تكلفة ودرجة تعقيد التركيب ، تفوز البوليمرات المعدنية مقارنة بالمواد الأخرى.

في روسيا ، لا يتم استخدام هذه المواد على نطاق واسع. يعتقد الخبراء أن هذا الموقف لا يرجع إلى جودة منتجات البوليمر المعدني ، ولكن بسبب المؤهلات المنخفضة للبناة المحليين والحاجة إلى الاختبار الهيدروليكي لخطوط الأنابيب من هذه المواد.

بالنسبة للإنشاءات منخفضة الارتفاع ، تعد أنابيب البوليمر المعدنية مادة مثالية تقريبًا ، حيث تتمتع بالخصائص الإيجابية التالية:

• القدرة على الاحتفاظ بالشكل بعد الانحناء ، مما يسمح باستخدامه في الأماكن التي يصعب الوصول إليها ؛
• القدرة على تحمل حمولة +95 درجة و 10 بار ؛
• مناسبة للاستخدام في أنابيب المياه المخصصة لمياه الشرب ؛
• نفاذية 100٪ من أي غازات ؛
• مقاومة تكوين الرواسب البيولوجية والملحية ؛
• خشونة منخفضة للسطح الداخلي ، مما يجعل من الممكن تقليل الخسائر الهيدروليكية واستخدام منتجات ذات قطر صغير نسبيًا ؛
• التوصيل الكهربائي؛
• الموصلية الحرارية المنخفضة ، والتي لا تسمح بتكوين التكثيف ؛
• القدرة على إطفاء الموجات الهيدروليكية والصوتية ؛
• لا يتطلب خط أنابيب إمدادات المياه العزل ؛
• إمكانية التوصيل بأنابيب مصنوعة من مواد أخرى ؛
• المتانة - مع التركيب المناسب ، يمكن أن تخدم من 30 إلى 50 عامًا دون تقادم ودون تقليل الإنتاجية ؛
• التثبيت السريع بسبب استخدام التركيبات ؛
• القدرة على تجميع خط الأنابيب باستخدام وصلات الضغط.

يتم توفير الخصائص الإيجابية لمنتجات البوليمر المعدني من خلال خصائص البوليمر. تسمح تكلفتها المنخفضة نسبيًا بتنظيم الإنتاج الضخم مع أتمتة جميع العمليات. تتيح الخصائص الفيزيائية والكيميائية استخدام منتجات البوليمر المعدني في خطوط الأنابيب لأغراض مختلفة.

بالإضافة إلى المزايا ، فإن الأنابيب المعدنية والبوليمرية متعددة الطبقات لها أيضًا بعض العيوب:

• المعامل الكبير للتمدد الخطي وعدم الاستقرار لتغيرات درجة الحرارة يقلل بشكل كبير من عمر الخدمة ؛
• في خط أنابيب الماء الساخن ، من الضروري استخدام عناصر تعويضية على شكل حرف U في الانحناءات ؛
• يجب ألا تتداخل عناصر التثبيت مع الحركة الخطية للأنبوب ؛
• إذا تم السماح بتغيرات مفاجئة في درجة الحرارة في نظام التدفئة ، يبدأ التقسيم الطبقي ؛
• يقلل التجميد قصير المدى من عمر الخدمة ؛
• مطلوب أداة خاصة لتركيب وصلات الضغط ؛
• تؤدي البساطة التخيلية لوصلات التجعيد إلى تركيب خطوط أنابيب منخفضة الجودة أثناء بنائها المستقل.

معايير الاختيار - ما الذي تبحث عنه

عند شراء التركيبات وأنابيب البوليمر المعدنية ، فإن الشركة المصنعة لها أهمية كبيرة. فقط منتجات الشركات المصنعة المعروفة والموثوق بها حاصلة على شهادة معيار الدولة لروسيا ، وشهادة صحية وشهادة السلامة من الحرائق (بما في ذلك شهادة اختبار لإطلاق مواد ضارة بالبشر في حالة نشوب حريق). يجب ألا تشتري المنتجات إذا لم يتمكن البائع من تقديم جميع المستندات ، حيث توجد إمكانية لشراء منتج قديم أو مزيف.

يجب أن يكون للأنابيب المخصصة لنظام التدفئة شهادة إضافية. يجب أن تشير الوثائق الفنية أيضًا إلى مقاومة تغلغل الغازات. بعد كل شيء ، يساهم وجود الأكسجين في نظام التدفئة في حدوث عمليات التآكل في المشعات والغلايات.

إصلاح الأنابيب المعدنية والبلاستيكية
