ميزات عازل الحرارة
يشمل إنتاج الرغوة لعزل الجدران العمليات التكنولوجية التالية:
- يتم تحميل حبيبات المادة في الطارد ، حيث يتم تسخينها إلى 130-140 درجة مئوية ؛
- عوامل النفخ - تضاف البوروفورات إلى الجزء ؛
- يتم ضغط الكتلة السميكة خارج الطارد على حزام ناقل ، وبعد ذلك يتم تقطيعها إلى ألواح ذات أبعاد ؛
خليط من الرغوة شبه المصنعة لعزل الجدران من الخارج لا يتكون فقط من البوليسترين الموسع والبوروفور - تضاف إليه مضادات الأكسدة ، المصممة لمنع الأكسدة الحرارية أثناء المعالجة وإتلاف سلامة العزل أثناء التشغيل ، والمواد المثبطة للحريق لزيادة مقاومة الحريق ، وكذلك المواد المضافة المقاومة للكهرباء الساكنة والمثبتة للضوء وتعديلها التي تحمي مادة العزل الحراري من العوامل الخارجية.
المعلمات الإيجابية الرئيسية للمادة:
- يعد امتصاص الرطوبة المنخفضة للبوليسترين الموسع هو الميزة الرئيسية ؛
- الحد الأدنى لمعامل التوصيل الحراري ، والذي يسمح عند حساب السماكة باختيار الألواح الرقيقة ؛
- نفاذية عالية للبخار للبلاستيك الرغوي: صفيحة بسمك 20 مم تحل محل طبقة واحدة من مواد التسقيف ، ولكنها في نفس الوقت تعزل سطح العمل ؛
- قوة ضغط عالية وأحمال ميكانيكية أخرى. تتيح لك طريقة البثق في إنتاج العزل الحراري توزيع خلايا المادة بالتساوي ، وتحسين جودة الكثافة والقوة ؛
- تركيب سهل وسريع للعزل بسبب الوزن المنخفض والكثافة الجيدة ؛
- عمر خدمة طويل للرغوة المبثوقة - حتى 50 عامًا ؛
- عزل صوت ممتاز ونشاط كيميائي ضئيل.
ملامح penoplex
نطاق حجم Penoplex:
- طول اللوحة - من 120 إلى 240 سم ؛
- عرض اللوحة - 60 سم ؛
- سمك - من 2.0 إلى 12.0 سم.
عيوب الرغوة المبثوقة:
- احتراق المجموعات G3-G4 ، تكوين دخان سام أثناء الاشتعال ؛
- يمكن لمضافات البوليمر في تكوين المادة أثناء التشعيع الشمسي أن تتبخر المواد السامة. لذلك ، فإن الاستخدام الأمثل لـ penoplex خارجي ، على سبيل المثال ، عزل الطوب ؛
- يمكن للمنتجات المكررة وبعض المواد العضوية تشويه الرغوة البلاستيكية ، والتي يمكن أن يكون سمكها موجودًا. هذه هي مواد مثل: الفورمالين والفورمالين والأسيتون وميثيل إيثيل كيتون ؛ السوائل التي تحتوي على الإيثيل في التركيب ، ومكونات البنزين ، وراتنجات البوليستر ، والدهانات الاصطناعية والوقود ومواد التشحيم.
خصائص أداء penoplex
تحدد خصائص التوصيل الحراري جودة عزل الرغوة. كلما زاد معامل التوصيل الحراري ، كلما صغرت السنتيمترات لتكون طبقة من مادة عازلة. وضع العازل من الداخل أو الخارج - يعتمد على خصائص نفاذية البخار والقوة (الكثافة). يمكنك مقارنة معلمات المواد الشائعة لعزل الأرضيات والأسطح الأخرى من خلال فحص البيانات الواردة في الجدول:

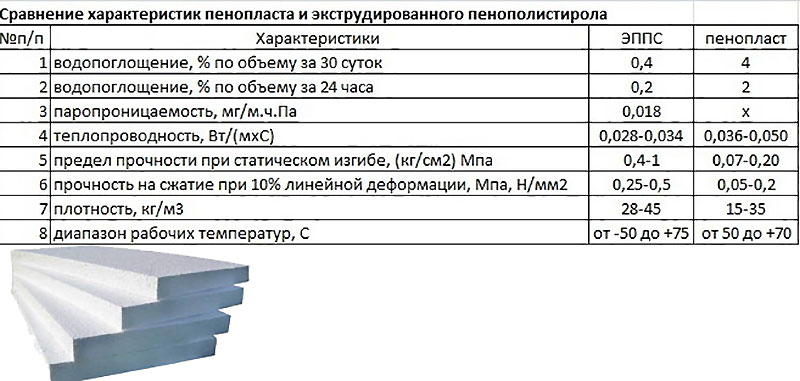

مقارنة بين عوازل الحرارة
يتضح من الجدول أن العزل الرغوي له قيمة توصيل حراري متوسطة ، وهي أقل بقليل من تلك الخاصة برغوة البولي يوريثان والمواد البلاستيكية والمواد الملفوفة. ولكن يمكنك اختيار penoplex فقط لأن طبقة العزل السائل لا تحتوي على وصلات أو طبقات ، مثل سخانات الألواح ، بغض النظر عن عدد الطبقات التي يتم تطبيقها على السطح.
العمليات الحسابية
لتحقيق جودة عالية وفعالة في الحفاظ على الحرارة وحماية كاملة من البرد ، تحتاج إلى معرفة كيفية حساب سماكة العزل. يتم إجراء حساب مماثل لسمك العزل وفقًا للصيغ الحالية ، والتي تأخذ في الاعتبار:
- توصيل حراري؛
- مقاومة انتقال الحرارة للجدار الحامل ؛
- معامل التوصيل الحراري
- معامل الانتظام الحراري.
الخصائص المذكورة لا تقل أهمية في الوقت الذي يتم فيه حساب سماكة الرغوة.
عند تحديد أبعاد اللوح المحدد المصنوع من مادة معينة ، يجدر النظر في أن سمك كل منتج يسمح باستخدام الطبقات في طبقتين. بعد حساب العزل الحراري ، يمكنك التأكد من أنه من الأنسب والمفيد استخدام ألواح الصوف المعدني كمدفأة ، ويجب أن يتراوح سمك السخان من 10 إلى 14 سم.
يتم إجراء الحسابات وفقًا لصيغة تم إنشاؤها خصيصًا ، ومن أجل الحصول على بيانات دقيقة تميز العازل الحراري المستخدم ، يجب على المرء أن يأخذ في الاعتبار:
معامل التوصيل الحراري للجدار الحامل ؛
إذا كان الجدار متعدد الطبقات ، فمن المهم مراعاة سمك طبقته الفردية ؛
معامل التجانس الحراري نحن نتحدث عن الاختلافات بين البناء بالطوب والجص ؛
من المهم معرفة سمك الجدار الحامل.
بضرب مجموع جميع المؤشرات في التوصيل الحراري للعزل المحدد ، يمكنك حساب سمك عازل الحرارة.
بناءً على هذه البيانات ، يعتمد اختيار المنتجات المباعة في سوق البناء.
من المهم بنفس القدر اتخاذ قرار بشأن ما يلي:
- أين سيتم وضع السخان بالضبط ؛ يمكن أن يكون السطح الداخلي للجدران أو واجهة المبنى ؛
- ما هي المواد التي سيتم استخدامها كغطاء ؛ يمكن إنهاء واجهة المبنى بالطوب المواجه أو الألواح الزخرفية ؛
- كم عدد طبقات العازل الحراري التي سيتم استخدامها في بناء الهيكل.
عند اختيار سماكة العزل ، من المهم مراعاة خصائص المنطقة التي يقع فيها المبنى. في المناطق الأكثر برودة ، ستحتاج إلى مادة يصل سمكها إلى 14 سم ، وفي المناطق الدافئة يكفي تركيب الألواح بسماكة 8-10 سم.
يوضح الفيديو طريقة تحديد سماكة العزل:
بناءً على نتائج الحسابات ، يمكنك بسهولة اختيار أنسب مادة عازلة للحرارة ، والحفاظ على الحرارة في المنزل وحماية جدران المبنى من التدمير تحت تأثير درجات الحرارة المنخفضة والسلبية.
حتى النصف الثاني من القرن العشرين ، كان عدد قليل من الناس مهتمين بالمشاكل البيئية ، فقط أزمة الطاقة التي اندلعت في السبعينيات في الغرب أثارت السؤال بحدة: كيفية توفير الحرارة في المنزل دون تدفئة الشارع ودون دفع مبالغ زائدة مقابل الطاقة .
هناك طريقة للخروج: عزل الجدار ، ولكن كيف يمكن تحديد سماكة عزل الجدار حتى يفي الهيكل بالمتطلبات الحديثة لمقاومة نقل الحرارة؟
تعتمد فعالية العزل على خصائص العزل وطريقة العزل. هناك عدة طرق مختلفة لها مزاياها الخاصة:
- البناء الأحادي ، يمكن أن يكون مصنوعًا من الخشب أو الخرسانة الخلوية.
- هيكل متعدد الطبقات ، حيث يحتل العزل موقعًا وسيطًا بين الأجزاء الخارجية والداخلية للجدار ، في هذه الحالة ، يتم تنفيذ البناء الدائري في مرحلة البناء مع العزل المتزامن.
- العزل الخارجي بطريقة مبللة (نظام الجبس) أو جاف (واجهة جيدة التهوية).
- العزل الداخلي ، والذي يتم إجراؤه عند استحالة عزل الجدار عن الخارج لسبب ما.
لعزل المباني التي تم تشييدها وتشغيلها بالفعل ، يتم استخدام العزل الخارجي باعتباره الطريقة الأكثر فعالية لتقليل فقد الحرارة.

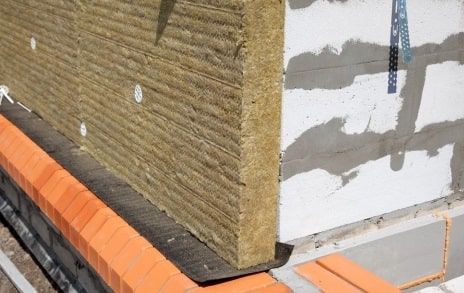

كيفية عزل الخرسانة الخلوية أو الصوف المعدني أو الرغوة
الصوف المعدني (الحجري) والبوليسترين هما السخانات الرئيسية للمنازل المصنوعة من الخرسانة الخلوية. في كثير من الأحيان ، يتم استخدام الخرسانة الخلوية منخفضة الكثافة (D200) ورغوة البولي يوريثان المرشوشة.
يجب أن يتم التسخين خارج المبنى فقط بحيث تكون نقطة الندى أقرب إلى الطبقة الخارجية للجدار.
نقطة الندى هي مكان في الحائط بدرجة حرارة صفر. في هذه المنطقة ، يتم تشكيل منطقة من زيادة التكثيف (الرطوبة) ، والجدار في هذا المكان يتجمد ويذوب باستمرار.
إذا قارنا البوليسترين والصوف المعدني ، فإن الصوف القطني يعد حلاً أكثر تكلفة وصحيحًا للجدران الخرسانية الخلوية ، فالأمر كله يتعلق بنفاذية البخار.يتمتع الصوف القطني بنفاذية ممتازة للبخار ، مما يضمن إزالة الرطوبة من الجدار إلى خارج المنزل. وبالتالي ، سيكون الداخل أكثر جفافا وأكثر راحة. يمكن صنع أي سماكة لعزل الصوف المعدني ، لكنها أكثر جدوى من الناحية الاقتصادية - من 100 مم.
لا يمرر الستايروفوم البخار جيدًا ، مما يبقيه في الحائط ويخلق رطوبة عالية في المنزل. علاوة على ذلك ، من الضروري عزل الجدران الخرسانية الخلوية بالبلاستيك الرغوي بسمك 100 مم أو أكثر ، من أجل ضمان انتقال نقطة الندى من الجدار إلى العزل. خلاف ذلك ، على الحدود بين الرغوة والجدار ، سوف تتجمد الرطوبة وتذوب باستمرار ، مما يقلل من عمر الجدار.
بشكل عام ، نوصي باستخدام الصوف المعدني أو البلاستيك الرغوي بسمك 100 مم أو أكثر ، لكن الأفضل إعطاء الأفضلية للصوف المعدني.
طريقة العزل الحراري
تعتمد فعالية العزل على خصائص العزل وطريقة العزل. هناك عدة طرق مختلفة لها مزاياها الخاصة:
- البناء الأحادي ، يمكن أن يكون مصنوعًا من الخشب أو الخرسانة الخلوية.
- هيكل متعدد الطبقات ، حيث يحتل العزل موقعًا وسيطًا بين الأجزاء الخارجية والداخلية للجدار ، في هذه الحالة ، يتم تنفيذ البناء الدائري في مرحلة البناء مع العزل المتزامن.
- العزل الخارجي بطريقة مبللة (نظام الجبس) أو جاف (واجهة جيدة التهوية).
- العزل الداخلي ، والذي يتم إجراؤه عند استحالة عزل الجدار عن الخارج لسبب ما.
لعزل المباني التي تم تشييدها وتشغيلها بالفعل ، يتم استخدام العزل الخارجي باعتباره الطريقة الأكثر فعالية لتقليل فقد الحرارة.
الطول والعرض وسمك الطوب القياسي
نظرًا لأن الطوب له أبعاده القياسية (6.5 × 12 × 25) ، سيكون لسمك جدار القرميد أيضًا عدة أبعاد قياسية ، مع مراعاة سمك التماس بين الطوب المجاور.
هناك أحجام أخرى ، لكنها تختلف بشكل أساسي في الارتفاع ، ولا يؤثر ارتفاع الطوب على سمك الجدار.
| عدد الطوب ، قطعة | سمك الجدار ، سم |
| 0,5 | 12 |
| 1 | 25 |
| 1,5 | 38 |
| 2 | 51 |
| 2,5 | 64 |
بالإضافة إلى سمك 65 مم ، هناك سمك القرميد 88 مم - طوب واحد ونصف و 138 مم - مزدوج. أولئك. الأبعاد 8.8x12x25 و 13.8x12x25. بشكل عام ، لا يؤثر سمك (ارتفاع) الطوب على سمك البناء بالطوب.
المعيار الرئيسي لاختيار سمك جدار من الطوب هو الغرض من الجدار نفسه وموقعه.
نحسب سمك العزل
يقلل العزل الحراري للجدار الخارجي من فقد الحرارة مرتين أو أكثر. بالنسبة لبلد ينتمي معظم أراضيه إلى المناخ القاري والقاري بشكل حاد مع فترة طويلة من درجات الحرارة السلبية المنخفضة ، مثل روسيا ، فإن العزل الحراري للهياكل المحيطة يعطي تأثيرًا اقتصاديًا كبيرًا.
يعتمد حساب سماكة العازل الحراري للجدران الخارجية بشكل صحيح على متانة الهيكل والمناخ المحلي في الغرفة: إذا كانت سماكة العازل الحراري غير كافية ، فإن نقطة التكثف تكون داخل مادة الجدار أو على سطحها الداخلي مما يؤدي إلى حدوث تكاثف ، ورطوبة عالية ، ومن ثم تكوّن العفن وهجوم الفطريات.
تم تحديد طريقة حساب سماكة العزل في مدونة القواعد "SP 50. 13330. 2012 SNiP 23-02-2003. الحماية الحرارية للمباني ".
العوامل المؤثرة على الحساب:
- خصائص مادة الجدار - السماكة والتصميم والتوصيل الحراري والكثافة.
- الخصائص المناخية لمنطقة المبنى هي درجة حرارة الهواء في أبرد فترة خمسة أيام.
- خصائص مواد الطبقات الإضافية (كسوة أو جص السطح الداخلي للجدار).
يتم حساب طبقة العزل التي تلبي المتطلبات التنظيمية بالصيغة التالية:
في نظام العزل "للواجهة ذات التهوية" ، لا تؤخذ المقاومة الحرارية لمادة الحائط الساتر وفجوة التهوية في الاعتبار في الحساب.
مثال على حساب سمك الجدار
كانت سماكة عزل منزل الإطار للإقامة الدائمة على مثال منطقة موسكو (تم ذكر هذا الحساب أعلاه) 150 مم عند استخدام الصوف المعدني بكثافة 50 كجم / م 3. نظرًا لأن معظم الشركات المصنعة تنتج هذا العزل بسمك 50 و 100 مم ، فسيتعين عليك وضع العزل إما في ثلاث طبقات بسمك 50 مم ، أو في طبقتين 100 و 50 مم. من هذا ، لن يتغير معامل التوصيل الحراري.
OSB بسمك 12 مم مع فجوة هوائية 50 مم و 5 مم جص تم اختياره كقشرة خارجية.
الداخل مغمد بألواح جبسية 13 مم.
المجموع: 150 + 12 + 50 + 5 + 13 = 230 (مم).
الآن ، بالتركيز على هذه البيانات ، أصبح من الممكن الآن حساب الأساس ، لكن عليك أن تفهم أن هذا مجرد حساب رياضي ولا يأخذ في الاعتبار المشكلات التي قد تنشأ أثناء تثبيت الهيكل.
للتأكد من عدم وجود مسودة في أي مكان بالمنزل ، يتم فحص التصميم بجهاز تصوير حراري.
سماكة الرغوة للعزل
Penoplex هو مشتق من بثق البوليسترين الموسع ، وهو نوع عالي الجودة من الرغوة ، حيث يتم إضافة محسنات عند ثقب القالب. هناك عدد غير قليل من العلامات التجارية للبلاستيك الرغوي ، واختيار مادة مناسبة لعزل المنزل بالخارج أو بالداخل لا يعتمد فقط على خصائص فئة معينة من البلاستيك الرغوي - الغرض الوظيفي للغرفة ، سماكة الرغوة البلاستيك ، ومعلمات التثبيت ، والعديد من العوامل الأخرى ستلعب دورًا هنا. للتنقل في خصائص هذا العزل ، يجب عليك دراسة خصائصه.
إنتاج Penoplex
كيفية حساب سماكة العزل
- المقاومة الحرارية الكلية المطلوبة (R) هي 5.28.
- R جدار الخرسانة الخلوية 400 مم من D500 - 2.6.
- يجب أن يكون العزل R: 5.28-2.6 = 2.68
أنت الآن بحاجة إلى استخدام الجدول ، الذي توجد بموجبه الموصلية الحرارية للسخانات ، في حالتنا ، الصوف المعدني.
AGB - الخرسانة الخلوية المعقمة
الموصلية الحرارية للصوف المعدني عند رطوبة التوازن هي 0.05.
يتم تحديد سماكة العزل بكل بساطة: يتم مضاعفة المقاومة الحرارية المطلوبة للعزل من خلال التوصيل الحراري ، أي
2.68 × 0.05 = 0.134 متر.
الخلاصة: نحتاج صوف معدني بسمك 134 ملم. لكن ألواح الصوف المعدني تُباع بتعدد 50 مم ، مما يعني أن طبقة العزل ستكون 150 مم.
الأهمية! سمك الصوف المعدني المبرر اقتصاديًا للواجهات الرطبة يبدأ من 100 مم. نظرًا لأنه من الضروري أثناء تركيب العزل (الواجهة الرطبة) استخدام عدة طبقات من الجص والشبكة ومظلات الواجهة والمثبتات الأخرى ، فلن يكون هناك الكثير من التوفير بين سماكة العزل التي تتراوح بين 50 و 100 مم
وتكاد تكون تكلفة العمل والمواد الاستهلاكية لتركيب سخانات مختلفة السماكة هي نفسها
نظرًا لأنه من الضروري أثناء تركيب العزل (الواجهة الرطبة) استخدام عدة طبقات من الجص والشبكة ومظلات الواجهة والمثبتات الأخرى ، فلن يكون هناك الكثير من التوفير بين سماكة العزل التي تتراوح بين 50 و 100 مم. وتكاد تكون تكلفة العمل والمواد الاستهلاكية لتركيب سخانات مختلفة السماكة هي نفسها.
لاحظ أيضًا أن 100 مم من العزل ، في 90٪ من الحالات ، تنقل نقطة الندى من الجدار إلى العزل. وهذا يعني أن الرطوبة لن تتجمد في الجدار أبدًا ، وبالتالي ، فإن العمر التشغيلي لمثل هذا الجدار سيكون بلا حدود تقريبًا.
خصائص المواد المختلفة
الجدول 1
تعتمد قيمة المقاومة الطبيعية لانتقال الحرارة للجدار الخارجي على منطقة الاتحاد الروسي التي يقع فيها المبنى.
الجدول 2
يتم تحديد الطبقة المطلوبة من مادة العزل الحراري بناءً على الشروط التالية:
- غلاف المبنى الخارجي - لبنة خزفية صلبة من البلاستيك بسمك 380 مم ؛
- الانتهاء من الداخل - الجص مع تركيبة الجير الأسمنت 20 مم ؛
- النهاية الخارجية - طبقة من جص الأسمنت البوليمر ، سمك الطبقة 0.8 سم ؛
- معامل التوحيد الهندسي الحراري للهيكل هو 0.9 ؛
- معامل التوصيل الحراري للعزل - A = 0.040 ؛ λ ب = 0.042.
ما هو Penoplex
يمكن أن يتراوح فقد الحرارة عبر جدران المبنى من إلى 1/3 من الإجمالي. الزيادة في المقاومة الحرارية بسبب إدراج الطلاءات الخاصة في تصميم الجدران الخارجية تجعل من الممكن تقليل سمكها وتقليل استهلاك مواد البناء الأخرى.
يعد عزل الجدار ضروريًا ليس فقط لمنع الحرارة من الهروب من المنزل في موسم البرد ، ولكن أيضًا للتدفئة المفرطة للغرفة في الصيف ، وبالتالي فإن الاختيار الصحيح للعازل الحراري يحدد التكاليف المالية ليس فقط أثناء البناء ، ولكن أيضًا أثناء التشغيل (تدفئة ، تكييف).
الاختلافات عن الخيارات الأخرى
باسم هذا العزل ، ينبغي الانتباه إلى كلمة "مقذوف" ، لأن تقنية إنتاج مختلفة تميزه عن البوليسترين العادي. يتم تمرير البوليمر المصهور تحت ضغط عالٍ من خلال فوهات صغيرة ، مما يؤدي إلى تصلب صفيحة رغوية كثيفة بسمك 20 إلى 100 مم.
يتم تمرير البوليمر المصهور تحت ضغط عالٍ من خلال فوهات صغيرة ، مما ينتج عنه صفيحة رغوية صلبة بسماكة 20 إلى 100 مم.
يتم عرض الخصائص التقنية لمختلف ماركات penoplex في جدول ملخص:
من بين الأنواع المعروضة ، يتم استخدام 45 فقط للرصف ، والباقي - لعزل المباني السكنية.
معنى المؤشرات
يجعل الهيكل المسامي للبلاستيك الرغوي (100-200 ميكرون) مادة خفيفة إلى حد ما ولكنها متينة. صفاته المميزة هي:
- مقاومة الإجهاد الميكانيكي (عند وضعه على سطح مستو) ؛
- نفاذية منخفضة للبخار (سمك 20 مم يمكن مقارنته بطبقة واحدة من مواد التسقيف) ؛
- تسمح مقاومة الرطوبة باستخدامه على الجدران الخارجية والحمامات والحمامات ومستويات الطابق السفلي بدون تدفئة ؛
- يوسع معامل التوصيل الحراري غير ذي الأهمية من إمكانيات التطبيق في أقسام رقيقة تم إنشاؤها بواسطة نفسه: درابزين الشرفة ، وجدران الشرفة الأرضية ، والملحق أو المرآب ؛
- لا يؤدي الوزن الخفيف إلى زيادة كبيرة في الحمل على القاعدة عند تغليف الهياكل المصممة بالفعل (عزل الشقق الفردية في مبنى متعدد الطوابق) ؛
- تسمح كثافة البوليمر باستخدام أدوات القطع التقليدية لتناسب حجم الألواح عند أداء العمل ؛
- المقاومة الكيميائية لمعظم التركيبات المستخدمة في البناء (استثناءات: البنزين ووقود الديزل والأسيتون والمينا والدهانات الزيتية والفورمالديهايد والمذيبات القائمة على الأسيتات). لمزيد من المعلومات حول جودة المواد ، شاهد هذا الفيديو:
ماذا تقارن
تشير الخصائص المدرجة إلى penoplex الإنجازات الحديثة في خط السخانات التقليدية ونظيراتها من البوليمر.
يمكن رؤية نسبة الخصائص التقنية في الجداول المرجعية للمواد:
مجموعة متنوعة وخصائص السخانات
تقدم الشركات المصنعة الحديثة مجموعة واسعة من المواد المستخدمة كسخانات وتفي بجميع المتطلبات والمعايير الحالية:
- الستايروفوم؛
- الصوف المعدني البازلت أو الحجر ؛
- بينوبلكس.
قبل اتخاذ القرار النهائي ، من الضروري أن تتعرف بالتفصيل على ميزات وفوائد كل منها. بعد دراسة الخصائص التقنية للمواد المختلفة ، يمكننا أن نقول بأمان أن القادة في صفاتهم الرئيسية هم الصوف المعدني أو ألواح العزل البازلتية ، وكذلك الألواح العازلة للجدران.
أساس الاختيار هو البيانات المتعلقة بالتوصيل الحراري وسمك وكثافة كل مادة:
- الصوف الحجري - من 130 إلى 145 كجم / م 3 ؛
- البوليسترين الموسع - من 15 إلى 25 كجم / م 3 ؛
- Penoplex - من 25 إلى 35 كجم / م 3.
تصل كثافة صوف البازلت إلى 100 كجم / م 3 ، مما يجعل عزل البازلت من أكثر المواد المرغوبة والشعبية. هذا لا يعني أنه يجب على المستهلكين التخلي عن استخدام الصوف المعدني كمادة عازلة تستخدم في سياق أعمال التشطيب قبل مواجهة جدران واجهة مبنى من الطوب.
اختر مادة عازلة للحرارة بناءً على أهم خصائص كل منها. بعد أن قررت اختيار البوليسترين كعازل حراري موثوق وفعال ، من الضروري توضيح أبعاد اللوحة وكثافتها ووزنها ونفاذية البخار ومقاومة الرطوبة. على الرغم من الصفات الإيجابية العديدة ، إلا أن عزل الجدار هذا له بعض السمات السلبية:
- القابلية للتدمير بواسطة القوارض ؛
- درجة عالية من القابلية للاشتعال.
هذا يجبر المستهلكين على اختيار مواد أخرى ، من بينها الصوف المعدني الأكثر شيوعًا لعزل الجدران. يتميز بكثافة عالية ووزن منخفض وموصلية حرارية منخفضة. تضمن نفاذية البخار مستوى طبيعي من الرطوبة. بالإضافة إلى ذلك ، يعتبر الصوف المعدني من المواد المقاومة للحريق.
رغوة البوليسترين المبثوقة مطلوبة بين المستهلكين. تتميز هذه الصفائح بدرجة عالية من المقاومة للضرر الميكانيكي. EPPS لا يخضع للتعفن ، وتشكيل الفطريات والعفن ، ومقاوم للرطوبة. يتم استخدامه لعزل الطابق السفلي والجدران الحاملة. في الحالة الأخيرة ، يتم تثبيت الألواح ، بكثافة 35 كجم / م 3.
مشاريع منزل الإطار
- 1 غرفة
- 1 حمام
- 42² المساحة الإجمالية
- 6 × 7 م مساحة البناء
- 1 غرفة
- 1 حمام
- 28² المساحة الإجمالية
- 5 × 4 م مساحة البناء
- 4 غرف
- 2 حمام
- 170² المساحة الإجمالية
- 11 × 8 م مساحة البناء
- 3 غرف
- 2 حمام
- 127² المساحة الإجمالية
- 10 × 7 م مساحة البناء
- 4 غرف
- 2 حمام
- 200² المساحة الإجمالية
- 9 × 13 م مساحة البناء
- 4 غرف
- 2 حمام
- 140² المساحة الإجمالية
- 12 × 9 م مساحة البناء
- 3 غرف
- 2 حمام
- 127² المساحة الإجمالية
- 9 × 8 م مساحة البناء
- 4 غرف
- 2 حمام
- 130² المساحة الإجمالية
- 10 × 10 م مساحة البناء
- 3 غرف
- 1 حمام
- 83² المساحة الإجمالية
- 10 × 9 م مساحة البناء
- 1 غرفة
- 1 حمام
- 30 ² المساحة الإجمالية
- 7 × 6 م مساحة البناء
- 3 غرف
- 2 حمام
- 156² المساحة الإجمالية
- 11 × 9 م مساحة البناء
- 4 غرف
- 2 حمام
- 140² المساحة الإجمالية
- 8 × 9 م مساحة البناء
- 4 غرف
- 2 حمام
- 120² المساحة الإجمالية
- 8 × 10 م مساحة البناء
- 1 غرفة
- 1 حمام
- 35² المساحة الإجمالية
- 5 × 9 م مساحة البناء
- غرفتان
- 1 حمام
- 42² المساحة الإجمالية
- 6 × 9 م مساحة البناء
- غرفتان
- 1 حمام
- 72² المساحة الإجمالية
- 12 × 6 م مساحة البناء
- غرفتان
- 1 حمام
- 74² المساحة الإجمالية
- 7 × 6 م مساحة البناء
- 3 غرف
- 1 حمام
- 110² المساحة الإجمالية
- 13 × 9 م مساحة البناء
- 3 غرف
- 1 حمام
- 75² المساحة الإجمالية
- 9 × 7 م مساحة البناء
- 1 غرفة
- 1 حمام
- 45² المساحة الإجمالية
- 6 × 9 م مساحة البناء
بسعر منخفض نسبيًا ، تزداد جودة المواد المستخدمة في بناء المساكن الإطارية كل عام. ليس من المستغرب أن يصبح هذا النوع من المباني أكثر شيوعًا في جميع مناطق روسيا. واعتمادًا على المنطقة المناخية ، سيكون للمشروع نفسه متطلبات مختلفة لتوفير الحرارة ، لذلك ، ما يجب أن يكون سمك جدران منزل الإطار يجب تحديده في كل حالة على حدة.
هناك العديد من الأنواع الفرعية لتقنية الإطار - إذا كان المبدأ العام لبناء المنازل هو نفسه ، فقد تختلف الفروق الدقيقة ، من بينها سماكة الجدران
ما هي المواد المستخدمة للعزل
الصوف المعدني هو أحد السخانات الشائعة ، والتي تتميز بالعزل الحراري الجيد ، ولكن لها عيبًا كبيرًا: ارتفاع معدل امتصاص الرطوبة. في هذه الحالة ، يوصى بحماية الصوف بحاجز الماء والبخار.
الألياف الزجاجية عازل حراري جيد. المادة مقاومة لدرجات الحرارة العالية ولا تتعفن. يمكن استخدام الصوف المعدني ليس فقط لعزل الجدران الخارجية لمنزل من الطوب ، ولكن أيضًا لعزل المدخنة في غرفة المرجل أو الحمام.
يستخدم صوف السليلوز في الغالب في الأعمال الداخلية. تتميز المادة بخصائص جيدة ، باستثناء درجة عالية من امتصاص الرطوبة ومقاومة منخفضة للإجهاد الميكانيكي. لاحظ أن هذا العازل الحراري صديق للبيئة.
تعتبر رغوة البولي يوريثان خيارًا جيدًا لعزل جدران الطوب من الخارج أو من الداخل ، وهي مقاومة للعفن ولا تتعفن. يمكن استخدام المواد دون أي مشاكل عند عزل منزل من الطوب بيديك.
يتم أيضًا استخدام هذا العزل مثل البوليسترين الموسع (البوليسترين) على نطاق واسع ، والذي يتميز بتكلفة منخفضة وأداء عزل حراري مرتفع. يجب أن يؤخذ في الاعتبار أن المادة لا تمتص الرطوبة ، ولكنها في نفس الوقت تتمتع بقابلية عالية للاشتعال. لا ينصح باستخدامه في المباني السكنية ، ومع ذلك ، غالبًا ما يتم تنفيذ العزل الداخلي لجدران الطوب بالبلاستيك الرغوي.
تتميز رغوة البوليسترين المبثوقة بخصائص مماثلة. من بين السمات الإيجابية ، يجدر إبراز معدل نقل البخار المنخفض ومؤشر القوة العالية. يتم الحفاظ على خصائص المادة حتى في مستويات الرطوبة العالية. يمكن استخدامه ليس فقط لعزل منزل من الطوب من الداخل أو الخارج ، ولكن أيضًا لبناء منطقة عمياء معزولة ، حيث يتمتع هذا التصميم بعمر خدمة أطول.
ما هي البيانات المطلوبة لحساب سماكة العزل
يعتمد حجم طبقة العزل على المقاومة الحرارية للمادة. هذا المؤشر هو متبادل للتوصيل الحراري. كل مادة - الخشب أو المعدن أو الطوب أو البوليسترين أو الصوف المعدني - لديها قدرة معينة على نقل الطاقة الحرارية. يُحسب معامل التوصيل الحراري أثناء الاختبارات المعملية ، ويُشار إليه على العبوة بالنسبة للمستهلكين.
إذا تم شراء المادة بدون وضع علامة ، فيمكنك العثور على جدول ملخص للمؤشرات على الإنترنت.
اسم المادة
الموصلية الحرارية ، W / m * K
أسمنت
طوب سيليكات
الخرسانة الرغوية
شجرة
الصوف المعدني
0,07-0,048
رغوة البوليسترين المبثوق
رغوة البولي يوريثان
0,041-0,02
الستايروفوم
0,05-0,038
الزجاج رغوة
المقاومة الحرارية للمادة هي قيمة ثابتة ، ويتم تعريفها على أنها نسبة اختلاف درجة الحرارة عند حواف العزل إلى قوة تدفق الحرارة الذي يمر عبر المادة. صيغة حساب المعامل: R = d / k ، حيث d هي سماكة المادة ، k هي الموصلية الحرارية. كلما زادت القيمة التي تم الحصول عليها ، زادت فعالية العزل الحراري.
لماذا من الضروري حساب سماكة العزل
العيش المريح في المنزل ينطوي على الحفاظ على درجة الحرارة المثلى في الغرفة ، خاصة في فصل الشتاء. عند تشييد مبنى ، يجب أن تتذكر العزل الحراري ، يجب عليك تحديد وحساب سماكة العزل للجدران والسقوف والأرضيات والسندرات بشكل صحيح. أي مادة - الطوب أو الخشب أو كتلة الرغوة أو الصوف المعدني لها قيمتها الخاصة من التوصيل الحراري ومقاومة الحرارة.
المنزل الدافئ هو حلم كل مالك
الموصلية الحرارية هي قدرة المادة على توصيل الحرارة. يتم تحديد هذه القيمة في ظروف المختبر ، ويتم تقديم البيانات التي تم الحصول عليها من قبل الشركة المصنعة على العبوة أو. المقاومة الحرارية للمادة هي المعاملة بالمثل للتوصيل الحراري. المادة التي تنقل الحرارة بشكل جيد لها مقاومة منخفضة للحرارة وتتطلب عزلًا.
عند تشييد مبنى ، يجب على المرء أن يتذكر العزل الحراري عالي الجودة. إذا حدثت أخطاء في جدران المنزل أو في الهياكل الأخرى أثناء البناء ، فقد تظهر الجسور الباردة - وهي مناطق تغادر الحرارة فيها المنزل بسرعة. قد يحدث التكثف في هذه الأماكن ، وفي المستقبل ، قد يتشكل العفن ، إذا لم يتم تناوله أثناء إجراءات التسخين.
حساب صيغ وأمثلة طبقة العزل الحراري
لكي تتمكن من حساب كمية العزل بدقة ، من الضروري إيجاد معامل مقاومة انتقال الحرارة لجميع مواد الجدار أو قسم آخر من المنزل. يعتمد ذلك على المؤشرات المناخية للمنطقة ، لذلك يتم حسابها بشكل فردي وفقًا للصيغة:
التلفزيون هو مؤشر لدرجة الحرارة داخل الغرفة ، وعادة ما تكون من 18 إلى 22 درجة مئوية ؛
توت هو قيمة متوسط درجة الحرارة ؛
zot هي مدة موسم التدفئة ، أيام.
يمكن العثور على قيم العد في SNiP 23-01-99.
عند حساب المقاومة الحرارية للهيكل ، من الضروري إضافة مؤشرات كل طبقة: R = R1 + R2 + R3 ، إلخ. بناءً على متوسط المؤشرات للمباني الخاصة ومتعددة الطوابق ، القيم التقريبية يتم تحديد المعاملات:
- الجدران - 3.5 على الأقل ؛
- السقف - من 6.
يعتمد سمك العزل على مادة المبنى وحجمه ، فكلما انخفضت المقاومة الحرارية للجدار أو السقف ، يجب أن تكون طبقة العزل أكبر.
مثال: جدار مصنوع من طوب السليكات بسمك 0.5 متر ، وهو معزول بالرغوة.
Rst. \ u003d 0.5 / 0.7 = 0.71 - المقاومة الحرارية للجدار
R- الأول. \ u003d 3.5-0.71 = 2.79 - قيمة الرغوة
بعد الحصول على جميع البيانات ، يمكنك حساب طبقة العزل المطلوبة باستخدام الصيغة: d = Rxk
بالنسبة للبلاستيك الرغوي ، الموصلية الحرارية k = 0.038
د \ u003d 2.79 × 0.038 \ u003d 0.10 م - ستكون ألواح الرغوة بسمك 10 سم مطلوبة
باستخدام هذه الخوارزمية ، من السهل حساب الكمية المثلى للعزل الحراري لجميع أجزاء المنزل ، باستثناء الأرضية. عند حساب العزل الأساسي ، يجب الرجوع إلى جدول درجة حرارة التربة في منطقة الإقامة. ومنه يتم أخذ البيانات لحساب GSOP ، ثم يتم حساب مقاومة كل طبقة والقيمة المطلوبة للعزل.
