نظام تدفئة مستقل ومستقل - الاختلافات في المخططات والإيجابيات والسلبيات

خيارات الاتصال

يوجد حاليًا نوعان من مخططات الاتصال الرئيسية:

• تابع - يعتبر الأبسط ، لذلك يتم استخدامه في أغلب الأحيان ؛
• مستقل - اكتسب شعبية مؤخرًا نسبيًا ، ويستخدم على نطاق واسع في بناء مناطق سكنية جديدة.

أدناه سنلقي نظرة فاحصة على كل طريقة لمعرفة الحل الأكثر فعالية لتوفير الراحة والراحة في غرفتك.

طريقة الاتصال التابعة

يتطلب خيار الاتصال هذا عادةً إنشاء نقاط حرارة داخلية ، غالبًا ما تكون مزودة بمصاعد. في وحدة الخلط الخاصة بهم ، يتم خلط الماء المسخن من الشبكة الرئيسية الخارجية مع العودة ، مما يجعل من الممكن خفض درجة حرارته إلى درجة الحرارة المطلوبة ، وعادة ما تكون أقل من 100 درجة مئوية. بفضل هذا ، فإن نظام التدفئة داخل المنزل يعتمد كليًا على مصدر الحرارة الخارجي.

مزايا	الميزة الرئيسية للمخطط هي أن المياه يتم توفيرها لنظام التدفئة وإمدادات المياه مباشرة من نظام التدفئة الرئيسي ، وبالتالي فإن التكاليف في هذه الحالة تؤتي ثمارها في وقت قصير: معدات إدخال المشترك بسيطة وتكلفتها غير مكلفة ؛ مخطط توصيل التدفئة المعتمد قادر على تحمل الفروق الكبيرة في درجات الحرارة ؛ قطر خط الأنابيب أصغر ؛ يتم تقليل استهلاك المبرد. تكاليف التشغيل منخفضة.
عيوب	كما هو الحال في أي مخطط ، لا يمكنك هنا العثور على الجوانب الإيجابية فحسب ، بل أيضًا الجوانب السلبية ، والتي يجب الإشارة إليها من بينها: عدم الكفاءة؛ من الصعب للغاية ضبط نظام درجة الحرارة أثناء تغيرات الطقس ؛ هناك هدر للطاقة.

طرق الاتصال:

• اتصال مباشر
  ;
• مع المصعد
  ;
• مع الطائر
  ;
• مع تركيب المضخة عند الإمداد أو الإرجاع
  ;
• نسخة مشتركة - مصعد ومضخة
  .

طريقة الاتصال المستقلة

يقول الخبراء أن خيار الإمداد الحراري هذا يجعل من الممكن تقليل تكاليف الموارد بنسبة 40 ٪ تقريبًا.

في الوضع الحالي مع الارتفاع المستمر في الأسعار ، سيؤدي ذلك إلى توفير ميزانية الأسرة بشكل كبير.

1. مبدأ العملية على النحو التالي:

• • يتم توصيل نظام التدفئة للمشتركين باستخدام مبادل حراري إضافي ؛
  • يحدث التسخين بسبب دائرتين هيدروليكيتين معزولتين - تسخين التسخين الرئيسي المبرد لشبكة تدفئة داخلية مغلقة ؛
  • في هذه الحالة لا يتم خلط الماء.

1. يحدث دوران المبرد في آلية التسخين بسبب مضخة الدوران التي تزوده بانتظام من خلال عناصر التسخين. في مخطط توصيل مستقل ، يمكن توفير خزان تمدد مزود بالمياه في حالة حدوث تسرب. في هذه الحالة ، من الممكن الحفاظ على دوران المبرد بكمية معينة من الحرارة حتى في حالة وقوع حوادث في التدفئة الرئيسية.
   في الواقع ، يشير هذا إلى أنه إذا توقف إمداد الماء الساخن من خلال محطات التدفئة الرئيسية ، فلن تنخفض درجة الحرارة في الغرف الساخنة بشكل حاد لفترة طويلة.

2. نطاق طريقة الاتصال هذه واسع جدًا. على سبيل المثال ، يتم استخدامه:

هناك شرط واحد - الضغط في العودة يجب أن يكون أكثر من 0.6 ميجا باسكال.

1. مزايا الطريقة:

• • تسمح لك التعليمات بضبط درجة الحرارة ؛
  • تأثير كبير في توفير الطاقة.

1. عيوب:

• • غالي السعر؛
  • تعقيد أعمال الإصلاح والصيانة.

مقارنة الدوائر

1. يحتوي الخيار التابع على واحد ، ولكنه ميزة إضافية مهمة - التكلفة المنخفضة للتنفيذ. يتم تجميع مجموعة المصعد في منزل ريفي صغير بسهولة بأيديكم من صمامات الإغلاق ، والتي يمكن شراؤها من المتجر أو في السوق.سيكون الجزء الوحيد المكلف هو الفوهة التي تعتمد عليها سعة المصعد.
2. تسمح لك الدائرة المستقلة بما يلي:

• • لضبط درجة حرارة المبرد ؛
  • زيادة كفاءة الاستخدام ، ليصل هذا المستوى إلى 40٪ ؛
  • لا تدخل كمية كبيرة من الملوثات ، مثل المقياس والرمل والأملاح المعدنية ، في نظام التدفئة. يمكن أن يكون الناقل الحراري ماء منقى أو سوائل غير متجمدة.
  • يمكنك بسهولة تسخين مياه الشرب النظيفة لتلبية احتياجات الإمداد الساخن.

مقارنة بين الموثوقية والمتانة

تُظهر ممارسة تشغيل الأنظمة المعقدة تقنيًا ومتعددة المستويات أنها أقل قابلية للصيانة ويجب في كثير من الأحيان إخضاعها لعمليات تفتيش وقائية مع إجراءات الصيانة. لا يمكن القول أن الاتصال المستقل لنظام التدفئة يقلل من المستوى العام للموثوقية والأمان (يزداد في بعض الحالات) ، ولكن يجب أن تكون أساليب تنفيذ إجراءات الإصلاح والترميم على مستوى مختلف وأكثر مسؤولية.

كحد أدنى ، ستكون هناك حاجة إلى زيادة موارد العمل والوقت عند فحص المبادل الحراري والأنابيب المجاورة. يمكن أن تؤدي الحوادث المحتملة غير المنضبطة في هذه العقدة إلى تلف خط الأنابيب. لذلك ، يوصي الخبراء بتركيب العديد من أجهزة الاستشعار مع التحكم في الضغط ودرجة الحرارة والشد. توفر أحدث خزانات التجميع أيضًا استخدام مجمعات التشخيص الذاتي للمراقبة المستمرة لحالة النظام. بالنسبة للبنية التحتية للتدفئة المغلقة ، فإن تجهيزات التحكم والقياس هذه لن تكون ضرورية لها أيضًا ، ولكن في هذه الحالة ، فإن حاجتها ليست عالية جدًا.

مزايا الأنظمة المستقلة

بالفعل عند الاقتراب من المستهلكين الرئيسيين لشبكة إمداد المياه المنزلية ، يتم توفير مجموعة كاملة من الإجراءات التحضيرية لضمان توزيع ضغط سائل التبريد والترشيح وتعديله. لا تقع جميع الأحمال على المعدات النهائية ، ولكن على المبادل الحراري بخزان هيدروليكي ، والذي يتلقى الموارد مباشرة من المصدر الرئيسي. يعد إعداد الموارد هذا مستحيلًا عمليًا على انفراد عند تشغيل أنظمة التدفئة التابعة. يسمح توصيل الدائرة المستقلة أيضًا بالاستخدام الرشيد للمياه لاحتياجات الشرب من التنقية المثلى. يتم تقسيم التدفقات وفقًا للغرض المقصود ويمكن لكل خط توفير مستوى منفصل من التدريب يلبي المتطلبات التكنولوجية.

نظام تدفئة مستقل

السمة الرئيسية لهذا النظام هي وجود نقطة تجميع وسيطة. في المنازل السكنية الخاصة ، يمكن تنفيذه كمحطة تحكم (بما في ذلك لتقليل الضغط) ، ولكن هذا المخطط أصبح مستقلاً عن طريق دمج مبادل حراري. إنه يؤدي وظائف إعادة التوزيع العقلاني والمتوازن للتدفقات الساخنة ، وكذلك الحفاظ ، إذا لزم الأمر ، على نظام درجة الحرارة الأمثل. أي ، مع الاتصال المستقل لنظام التدفئة ، لا تعمل شبكة التدفئة على هذا النحو كمصدر مباشر للإمداد ، ولكنها توجه فقط التدفقات إلى نقطة تكنولوجية وسيطة. علاوة على ذلك ، وفقًا للإعدادات التي تم إجراؤها ، في إصدار أكثر استهدافًا ، يمكن توفير كل من مياه الشرب وإمدادات المياه الساخنة بالتدفئة والاحتياجات المنزلية الأخرى منها.

أي مخطط التدفئة أفضل

هناك عيب آخر في غلايات التدفئة غير المتطايرة التي تعمل بالغاز - ليس لديهم القدرة على التحكم في الطقس والتحكم في الوحدة باستخدام منظم حرارة خارجي يحدد نظام درجة الحرارة ، على سبيل المثال ، في أقصى غرفة. وفقًا لذلك ، لا يمكن برمجة درجة الحرارة لفترة طويلة ، على سبيل المثال ، لمدة أسبوعين.

حول أنواع أنظمة التدفئة بالتفصيل في الفيديو:

في المباني متعددة الشقق ، تستخدم الغالبية العظمى نظام التدفئة المركزية للتدفئة.ومع ذلك ، فإن جودة هذه الخدمات تعتمد على العديد من العوامل ، بما في ذلك حالة أنابيب ومعدات التدفئة. مخطط توصيل المنزل بشبكة التدفئة مهم أيضًا. في هذه الحالة ، ستتعرف على طرق الاتصال المستقلة والمستقلة ، وكذلك كيفية جعل التدفئة في الشقة غير متقلبة.

نظام التدفئة المعتمد

الرابط المركزي لهذه الاتصالات هو وحدة المصعد ، والتي من خلالها يتم تنفيذ مهام تنظيم المبرد. من مفتاح التسخين إلى وحدة التوزيع في مبنى سكني ، يتم توفير المياه من خلال خط أنابيب ، ويتم التحكم الميكانيكي عن طريق نظام صمامات الدخول والصمامات - تركيبات السباكة النموذجية. في المستوى التالي ، توجد آليات قفل تنظم إمداد الماء الساخن لدوائر العودة والمدخل. علاوة على ذلك ، يمكن لنظام التدفئة في منزل ريفي خاص أن يوفر ربطتين - لخط الإرجاع وقناة الإمداد. علاوة على ذلك ، فإن الروابط المنزلية تتبعها حجرة يتم فيها خلط ناقلات الحرارة. يمكن للتيارات الساخنة أن تلامس الماء بشكل غير مباشر في دائرة العودة ، وتنقل بعض الحرارة إليها. بتلخيص هذا الجزء ، يمكننا أن نستنتج أن الماء يتم إرساله إلى نظام DHW مباشرة من نظام التدفئة المركزية.

المصطلح

دعونا نتخلص من الالتباس أولاً.

استقلالية الطاقة
- هذه هي قدرة معدات التدفئة على العمل في حالة عدم وجود كهرباء. القدرة ممتعة بلا شك ، لكننا لا نتحدث عنها الآن. ومع ذلك ، سنتطرق أيضًا إلى هذا الموضوع.

ما الفرق بين نظام التسخين المستقل والمعتمد؟ مخطط التوصيل الرئيسي للتدفئة.

مخطط تابع

تخيل مبنى سكني عادي. كيف يتم ترتيبها؟

• تقطع صمامات المدخل المصعد عن الطريق.
• خلفها ، يتم تضمين صمامات البوابة أو الصمامات في الإمداد والعودة ، والتي من خلالها يمكن توفير إمدادات المياه الساخنة من خط أنابيب الإمداد أو الإرجاع.

• بعد ربط DHW ، نرى المصعد الفعلي - فوهة مع حجرة الخلط. تقوم نفاثة من الماء الأكثر سخونة عند الضغط العالي من خط الأنابيب المباشر بتسخين جزء من المياه العائدة وإعادة تدويرها.
• أخيرًا ، قطعت صمامات المنزل نظام التدفئة. يتم إغلاقها في الصيف وتفتح في الشتاء.

السمة الرئيسية التي يمتلكها مخطط التسخين التابع هي أن الماء يدخل في أنظمة التدفئة وإمدادات المياه مباشرة من نظام التدفئة الرئيسي.

مخطط مستقل

الآن دعنا نتخيل مخططًا آخر:

• تدخل المياه من خط أنابيب الإمداد إلى خط أنابيب الإرجاع ، مما يمنح الطاقة للمبادل الحراري على طول الطريق. نكرر أن الماء لا يستخدم للتدفئة واحتياجات الماء الساخن.
• في نفس المبادل الحراري ، ولكن في دائرته الأخرى ، يتم توفير مياه الشرب من مصدر المياه. تسخن وتدخل في نظام التدفئة. يمكن استخدامه أيضًا للاحتياجات المنزلية.

في الواقع ، لقد وصفنا بشكل شامل مخططًا مستقلًا لتوصيل نظام التدفئة.

مقارنة الحلول

يتميز مخطط توصيل التدفئة التابع ، في جوهره ، بميزة واحدة فقط ، ولكنها ميزة مهمة للغاية - رخص التنفيذ. يمكن تجميع مجموعة مصعد لمنزل ريفي صغير بيديك من صمامات من فئة المستهلك

ملحوظة على خلفية توزيع البطاريات في جميع أنحاء المنزل سيكون فقط سعر تصنيع فوهة - الوحيدة الحصرية المصنوعة ، والتي يحدد قطرها الطاقة الحرارية للمصعد.

ما هو أصل نظام مستقل؟

تحكم بدرجة الحرارة أكثر مرونة بشكل لا يقارن.
يكفي فقط تقليل تدفق المبرد عبر المبادل الحراري - وسيصبح المنزل أكثر برودة.

• النتيجة العملية للتعديل المرن للتدفئة لاحتياجات المنزل هي الكفاءة.
  بالنسبة للنظام التابع ، يقدر بنسبة 10-40 في المائة.
• أخيرًا ، الشيء الرئيسي: في النظام المعتمد ، نضطر إلى استخدام الماء الذي يحتوي على الكثير من الشوائب.
  يحمل الرمل والحجم والكثير من الأملاح المعدنية.

نحن لا نتحدث عن استخدام الماء كمياه للشرب ، علاوة على ذلك ، في بعض المناطق من غير المرغوب فيه حتى غسله بماء الصنبور الساخن. تتيح الدائرة المستقلة استخدام المياه النقية أو حتى المبردات غير المجمدة كمبرد.

بالنسبة لاحتياجات إمداد الماء الساخن ، لا توجد مشكلة في تسخين مياه الشرب.

الاعتماد على الكهرباء

والآن نعود إلى الاعتماد على الطاقة. متى يحتاج نظام التدفئة إلى كهرباء ليعمل ومتى يمكن الاستغناء عنها؟

غلايات الوقود الصلب

الحل المتعارف عليه هو غلاية عادية من الصلب أو الحديد الزهر مع سترة ماء في الفرن وتعديل ميكانيكي للمنفاخ باستخدام ترموستات. هذه الوحدة غير متطايرة تمامًا.

في الصورة - غلاية وقود صلب كلاسيكية.

ومع ذلك ، فإن هذا التصميم له عيب مهم: يتطلب المرجل تحميلًا متكررًا للوقود. لجعل التدفئة مستقلة قدر الإمكان عن الشخص ، تسمح ثلاثة حلول تقنية بما يلي:

• القبو والحزام الناقل ،
  عندما يحترق الوقود ، فإنه يغذي أجزاء جديدة من نشارة الخشب أو الكريات. الكهرباء ضرورية على الأقل لتشغيل الناقل.
• يقسم الاحتراق إلى مرحلتين: الانحلال الحراري للحطب مع إمدادات محدودة من الأكسجين واحتراق الغاز الناتج. في هذه الحالة ، تقع غرفة احتراق الغاز أسفل غرفة الانحلال الحراري. تتطلب حركة نواتج الاحتراق مقابل ناقل الدفع الطبيعي تشغيل مروحة كهربائية.
• غلاية الاحتراق العلوي
  قادر على العمل في علامة تبويب واحدة من الفحم لمدة تصل إلى خمسة أيام. فقط الطبقة العليا من مداخن الوقود ؛ يتم إمدادها بالهواء من أعلى إلى أسفل ، ويتم نقل الرماد بواسطة تيار من منتجات الاحتراق الساخنة. يتم توفير دوران الهواء من خلال ... هذا صحيح ، مروحة كهربائية.

غاز

تستخدم غلايات تسخين الغاز غير المتطاير الإشعال اليدوي بعنصر كهرضغطية وتعديل اللهب باستخدام منظم حرارة ميكانيكي. عندما يتم إطفاء الحارق الرئيسي عند درجة حرارة عالية لسائل التبريد ، يستمر الطيار في العمل.

تقوم الغلايات ذات الإشعال الإلكتروني بإيقاف إمداد الغاز تمامًا عند الخمول. بمجرد أن يبرد المبرد تحت درجة الحرارة الحرجة ، يشعل التفريغ الموقد الرئيسي ويستأنف التسخين. بالإضافة إلى ذلك ، غالبًا ما يتم تشغيل مروحة النفخ كهربائيًا لتزويد الموقد بالهواء.

أي مخطط أفضل؟ إذا كان لديك انقطاع متكرر للتيار الكهربائي ، فإن غلاية تسخين الغاز غير المتطاير ستكون أكثر ملاءمة. على وجه التحديد لأنه قادر على الاستغناء عن الكهرباء من حيث المبدأ. من ناحية أخرى ، فإن هذه الأجهزة أقل اقتصادا: الحفاظ على اللهب التجريبي يستهلك ما يصل إلى 20٪ من إجمالي الغاز المستهلك.

ميزة أخرى مفيدة تفتقر إليها غلايات التدفئة غير المتطايرة التي تعمل بالغاز هي القدرة على التحكم في الطقس والتحكم فيه باستخدام ترموستات خارجي يأخذ درجة الحرارة ، على سبيل المثال ، في غرفة بعيدة. بالطبع ، نحن لا نتحدث عن برمجة نظام درجة الحرارة ليوم أو أسبوع أيضًا.

صولاريوم

كل شيء بسيط هنا: الغلايات الشمسية مطابقة تمامًا لمراجل الغاز ذات الإشعال الإلكتروني. فقط الشعلات مختلفة. في الواقع ، يتم إنتاج الكثير من منشآت الوقود المزدوج.

من الواضح أنه بدون مروحة سحب قسرية وإشعال إلكتروني ، لا يمكن للأجهزة ببساطة العمل.

سلامة وكفاءة أنظمة التدفئة المستقلة

لتكون قادرًا على توفير المال على التدفئة ، يجب استيفاء عدة شروط:

1. تطوير واعتماد المشروع في جهات الترخيص. بدون واجهة المستخدم الرسومية المعتمدة والمتفق عليها مع جميع سلطات المشروع ، ستكون جميع التعديلات غير قانونية. لذلك ، لا يمكن استخدام النتائج.
2. إجراء التثبيت أو إعادة بناء المعدات الموجودة وفقًا لحل التصميم.
3. قم بتركيب عداد طاقة حرارية. سيسمح لك ذلك بالدفع مقابل الطاقة الحرارية المستلمة بالضبط بالحجم الذي تم استهلاكها فيه.
4. توفير المستوى اللازم من الأتمتة أو التحكم اليدوي. لا تتفاعل CHPPs بسرعة كبيرة مع التغيرات في درجات الحرارة في الظروف الجوية ويمكن أن تستمر في إشعال غلاياتها على أكمل وجه. ومن خلال خزان التبادل الحراري ، سيتم نقل الطاقة غير المطالب بها إلى شبكات المستهلكين الذين يفتحون النوافذ وفتحات التهوية من الحرارة الزائدة.

تركيب وتوصيل نظام تدفئة مستقل

أعمال التركيب في تعقيدها ليست أكثر تعقيدًا بكثير من مسار الجاذبية. من بين التدابير الإضافية ، تجدر الإشارة إلى الحاجة إلى تنظيم مصدر طاقة غير منقطع. هذا سيجعل من الممكن عدم تركها بدون حرارة أثناء انقطاع التيار الكهربائي ويتم تنفيذه عن طريق التبديل التلقائي لمصدر طاقة غير متقطع أو مولد كهربائي يعمل بالوقود السائل.

بالإضافة إلى ذلك ، تخضع طرق التشغيل من النوع المركزي أيضًا للتحديث عن طريق فصل ناقلات الحرارة بخزان للتبادل الحراري ، وتركيب مضخة تدوير قسري ومصدر طاقة غير منقطع. لا يلزم استبدال أو تفكيك خطوط الأنابيب المشعة.

المخططات التي يتم من خلالها توصيل أجهزة التدفئة من نوعين. اعتمادًا على استخدام المخطط ، يتم تمييز نوعين من أنظمة الإمداد الحراري - يعتمدان على الإمداد الحراري والتدفئة.

معنى نظام الإمداد الحراري المستقل هو أن معدات المشتركين معزولة عن مورد الحرارة باستخدام المكونات الهيدروليكية. ومن أجل توفير الحرارة للمشتركين ، هناك حاجة إلى مبادلات إضافية لنقاط التدفئة المركزية.

في حالة استخدام نظام تابع ، من الضروري توصيله بحامل الطاقة باستمرار. يتكون هذا النظام من أنابيب ، بالإضافة إلى غلاية متصلة ببعضها البعض. معنى نظام الإمداد الحراري المعتمد هو تدوير الماء الساخن في دائرة في وضع مستمر. نظرًا لحقيقة أن النظام المعتمد مرتبط تمامًا بتيار التسخين الرئيسي ، وهو المصدر الرئيسي للطاقة الحرارية ، عند استخدامه ، من المستحيل ضبط درجة حرارة الماء أو حتى ، في حالة ارتفاع درجة الحرارة ، قم بإيقاف تشغيل التدفئة.

مخطط نظام التدفئة المعتمد

عند استخدام نظام تدفئة مستقل ، يمكن استخدام أنواع مختلفة من الوقود. وتجدر الإشارة إلى أن تثبيت مثل هذا النظام مكلف للغاية. على عكس النظام المعتمد ، يمكن استخدام المياه لتلبية احتياجات أخرى في نظام مستقل. إنها أيضًا ميزة تتمثل في سهولة تثبيت ميزة مستقلة في مبنى.

من بين أمور أخرى ، يتيح مثل هذا النظام توفير المال نظرًا لحقيقة أن تشغيله يتطلب كمية صغيرة من الوقود. يمكن تعديل كمية الوقود حسب الرغبة ، وبالتالي خلق ظروف مريحة في المبنى.

مخطط نظام تدفئة مستقل

مبدأ التشغيل

كما هو مذكور أعلاه ، لتشغيل نظام تابع ، يتم استخدام مياه المعالجة ، والتي أثناء التشغيل تترك الملح والرمل في الأنابيب ، مما يضعف نفاذية المياه في الأنابيب. في حالة وجود مستقل ، من الممكن استخدام واحد منقى. في الوقت نفسه ، يمكن إثبات أن الجهاز يتمتع بعمر خدمة طويل بما فيه الكفاية.

يعمل نظام التدفئة المستقل بشكل جيد بدون كهرباء. قد تكون هناك حاجة إليها فقط في حالة تركيب قبو وناقل لتزويد المرجل بالوقود.

يمكنك أيضًا استخدام غلاية تعمل معها. هذه الغلايات عبارة عن هيكل يتكون من خزانات ميكانيكية وثرموستات وخزانات فولاذية. مثل هذا النظام لا يربطك بمصدر الغاز.

نظام التدفئة المعتمد

غالبًا ما يسمى النظام التابع بالنظام المفتوح. ويسمى كذلك ، لأنه يتم أخذ حامل حراري من أنبوب الإمداد لتزويد المنزل بالماء الساخن.غالبًا ما يستخدم المخطط التابع في المباني الإدارية والمباني متعددة الشقق والمباني الأخرى المخصصة للاستخدام العام. ميزة النظام المفتوح هي أن المبرد يتدفق عبر الشبكات الرئيسية ويدخل المنزل على الفور.

إذا كانت درجة حرارة الناقل الحراري في خط أنابيب الإمداد لا تزيد عن 95 درجة مئوية ، فيمكن توجيهها إلى أجهزة التدفئة. ولكن إذا تجاوزت درجة الحرارة 95 درجة مئوية ، فمن الضروري تركيب مصعد عند مدخل المنزل. بمساعدتها ، يتم خلط الماء الذي يأتي من مشعات التسخين في المبرد الساخن لخفض درجة حرارته.

في السابق ، لم يول أحد اهتمامًا خاصًا لمعدل تدفق المبرد ، لذلك غالبًا ما كان يتم استخدام هذا المخطط. لا يتطلب نظام التدفئة المعتمد تكاليف تركيب كبيرة

لتزويد المنزل بالماء الساخن ، لا داعي لوضع أنابيب إضافية.

ولكن بالإضافة إلى المزايا المذكورة أعلاه ، يمكن للمرء أيضًا التمييز بين عيوب نظام التدفئة التابع:

1. من الصعب ضبط نظام درجة الحرارة في المبنى. تفشل الصمامات بسرعة بسبب الجودة الرديئة للناقل الحراري.
2. تدخل الأوساخ والصدأ المختلفة من الأنابيب الرئيسية إلى مشعات التدفئة. تواصل مشعات الصلب والحديد الزهر عملها دون أي تغييرات. لكن في بطاريات الألومنيوم ، يؤثر دخول الصدأ والأوساخ سلبًا على العمل.
3. على الرغم من أن المبرد يمر بجميع عمليات التحلية والتنقية المطلوبة ، إلا أنه لا يزال يمر عبر خطوط الأنابيب الرئيسية الصدئة. وفقًا لذلك ، لا يمكن أن يكون المبرد من نوعية جيدة. يعتبر هذا العامل عيبًا كبيرًا ، حيث يتم استخدام المبرد لإمداد المياه.
4. بسبب أعمال الإصلاح ، غالبًا ما يحدث انخفاض في الضغط في النظام أو حتى المطرقة المائية. يمكن أن تؤثر هذه المشاكل بشكل خطير على تشغيل مشعات التدفئة الحديثة.

نظام تدفئة مفتوح مستقل

السمة الرئيسية للنظام التابع هي أن المبرد الذي يتدفق عبر الشبكات الرئيسية يدخل المنزل مباشرة. يطلق عليه مفتوح لأن المبرد مأخوذ من خط أنابيب الإمداد لتزويد المنزل بالماء الساخن. في أغلب الأحيان ، يتم استخدام مثل هذا المخطط عند توصيل المباني السكنية متعددة الشقق والمباني الإدارية والمباني العامة الأخرى بشبكات التدفئة. يظهر تشغيل مخطط نظام التدفئة المعتمد في الشكل:

عندما تصل درجة حرارة المبرد في أنبوب الإمداد إلى 95 درجة مئوية ، يمكن توجيهه مباشرة إلى أجهزة التسخين. إذا كانت درجة الحرارة أعلى ووصلت إلى 105 درجة مئوية ، فيتم تركيب وحدة خلط للخلط عند مدخل المنزل ، وتتمثل مهمتها في خلط الماء القادم من المشعات إلى المبرد الساخن من أجل خفض درجة حرارته.

كان المخطط شائعًا للغاية خلال الحقبة السوفيتية ، عندما كان عدد قليل من الناس يهتمون باستهلاك الطاقة. الحقيقة هي أن الاتصال المعتمد مع وحدات خلط المصعد يعمل بشكل موثوق تمامًا وعمليًا لا يتطلب إشرافًا ، كما أن أعمال التركيب وتكاليف المواد رخيصة جدًا. مرة أخرى ، ليست هناك حاجة لمد أنابيب إضافية لتزويد المنازل بالمياه الساخنة عندما يمكن نقلها بنجاح من مصدر التدفئة الرئيسي.

ولكن هذا هو المكان الذي تنتهي فيه الجوانب الإيجابية للنظام التابع. وهناك العديد من الأشياء السلبية:

• الأوساخ والحجم والصدأ من خطوط الأنابيب الرئيسية تدخل بأمان جميع البطاريات الاستهلاكية. لم تكن مشعات الحديد الزهر القديمة والحمل الحراري الفولاذية تهتم بمثل هذه الأشياء الصغيرة ، لكن الألمنيوم الحديث وأجهزة التدفئة الأخرى لم تهتم بالتأكيد ؛
• نظرًا لانخفاض استهلاك المياه وأعمال الإصلاح وأسباب أخرى ، غالبًا ما يحدث انخفاض في الضغط في نظام تدفئة تابع ، وحتى مطرقة مائية. وهذا يهدد بعواقبه على البطاريات الحديثة وخطوط أنابيب البوليمر ؛
• جودة المبرد تترك الكثير مما هو مرغوب فيه ، لكنه يذهب مباشرة إلى إمدادات المياه. وعلى الرغم من أن المياه في غرفة الغلاية تمر بجميع مراحل التنقية والتحلية ، إلا أن كيلومترات من الطرق السريعة الصدئة القديمة تجعلها محسوسة ؛

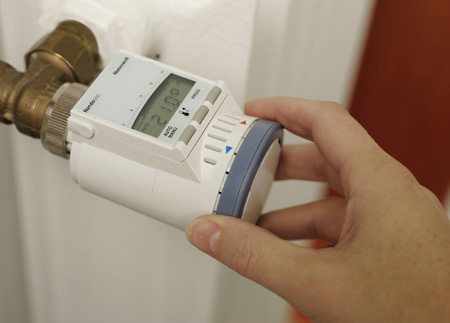

• ليس من السهل تنظيم درجة الحرارة في الغرف. حتى الصمامات الثرموستاتية ذات التجويف الكامل تفشل بسرعة بسبب رداءة نوعية المبرد.
