لماذا يكون العائد أكثر سخونة من العرض؟

ما يجب أن يكون ضغط العمل في نظام التدفئة

لكن الإجابة على هذا السؤال باختصار بسيطة للغاية. يعتمد الكثير على المنزل الذي تعيش فيه. على سبيل المثال ، بالنسبة لمنزل مستقل أو شقة ، غالبًا ما يُعتبر 0.7-1.5 atm أمرًا طبيعيًا. لكن مرة أخرى ، هذه أرقام تقريبية ، حيث تم تصميم غلاية واحدة للعمل في نطاق أوسع ، على سبيل المثال ، 0.5-2.0 ضغط جوي ، والأخرى في واحدة أصغر. يجب أن يظهر ذلك في جواز سفر المرجل الخاص بك. إذا لم يكن هناك شيء ، فالتزم بالمتوسط ​​الذهبي - 1.5 ضغط جوي. يختلف الوضع تمامًا في تلك المنازل المتصلة بالتدفئة المركزية. في هذه الحالة ، من الضروري الاسترشاد بعدد الطوابق. في المباني المكونة من 9 طوابق ، يكون الضغط المثالي هو 5-7 ضغط جوي ، وفي المباني الشاهقة - 7-10 ضغط جوي. بالنسبة للضغط الذي يتم بموجبه تزويد المباني بالناقل ، غالبًا ما يكون 12 ضغط جوي. يمكنك تقليل الضغط بمساعدة منظمات الضغط وزيادته عن طريق تركيب مضخة دوران. الخيار الأخير مناسب للغاية للطوابق العليا من المباني الشاهقة.

تتمثل ميزة استخدام صمامات الموازنة التلقائية أيضًا في إمكانية تقسيم النظام إلى مناطق منفصلة لا تعتمد على الضغط ، وتنفيذ التكليف المرحلي بمرحلة. من بين مزايا صمامات الموازنة التلقائية إعداد النظام الأسهل والأسرع ، وعدد الصمامات الأقل ، والحد الأدنى من صيانة النظام. تتميز صمامات الموازنة الأوتوماتيكية الحديثة بالموثوقية العالية وخصائص التحكم المحسنة. بعضها معياري في التصميم ، مما يعني أنه يمكن ترقيتها أو توسيع وظائفها.

أين هي العودة

باختصار ، تتكون دائرة التسخين من عدة عناصر مهمة: غلاية التدفئة والبطاريات وخزان التمدد. لكي تتدفق الحرارة عبر المشعات ، يلزم وجود سائل تبريد: ماء أو مضاد للتجمد. مع البناء المناسب للدائرة ، يتم تسخين المبرد في المرجل ، ويرتفع عبر الأنابيب ، ويزيد حجمه ، ويدخل كل الفائض إلى خزان التمدد.

بناءً على حقيقة أن البطاريات مملوءة بالسائل ، فإن الماء الساخن يحل محل الماء البارد ، والذي بدوره يدخل الغلاية مرة أخرى للتدفئة اللاحقة. تزداد درجة الماء تدريجياً وتصل إلى درجة الحرارة المطلوبة. يمكن أن يكون دوران المبرد في هذه الحالة طبيعيًا أو جاذبيًا ، ويتم باستخدام المضخات.

بناءً على ذلك ، يمكن اعتبار المرتجعات عبارة عن سائل تبريد اجتاز الدائرة بأكملها ، وأطلق الحرارة ، وتم تبريده بالفعل ، ودخل مرة أخرى إلى المرجل للتدفئة اللاحقة.

منظم الضغط

تعطل تشغيل البطاريات والمضخة بسبب مستويات الضغط المرتفعة أو المنخفضة. سيساعد التحكم الصحيح في نظام التدفئة على تجنب هذا العامل السلبي. يلعب الضغط في النظام دورًا مهمًا ، فهو يضمن دخول الماء إلى الأنابيب والمشعات. سيتم تقليل فقد الحرارة إذا كان الضغط قياسيًا وتم الحفاظ عليه. هذا هو المكان الذي تصبح فيه منظمات ضغط المياه في متناول اليد. تتمثل مهمتهم ، أولاً وقبل كل شيء ، في حماية النظام من الضغط المفرط. يعتمد مبدأ تشغيل هذا الجهاز على حقيقة أن صمام نظام التسخين الموجود في المنظم يعمل كمعادل للقوة. من نوع الضغط ، يتم تصنيف المنظمين إلى: ثابت ، ديناميكي. من الضروري اختيار منظم ضغط على أساس الإنتاجية. هذه هي القدرة على تمرير الحجم المطلوب من المبرد ، في ظل انخفاض الضغط المستمر الضروري.

ضغط التشغيل في نظام التدفئة

يعتبر ضغط العمل هو القيمة التي تضمن التشغيل الأمثل لجميع معدات التدفئة (بما في ذلك مصدر التسخين والمضخة وخزان التمدد).في هذه الحالة ، يتم أخذها مساوية لمجموع الضغوط:

• ثابت - تم إنشاؤه بواسطة عمود ماء في النظام (في الحسابات ، يتم أخذ النسبة: 1 جو (0.1 ميجا باسكال) لكل 10 أمتار) ؛
• ديناميكي - بسبب تشغيل مضخة الدوران والحركة الحرارية لسائل التبريد عند تسخينه.

من الواضح أنه في أنظمة التدفئة المختلفة ستكون قيمة ضغط العمل مختلفة. لذلك ، إذا تم توفير الدوران الطبيعي لسائل التبريد لإمداد حرارة المنزل (ينطبق على البناء الفردي منخفض الارتفاع) ، فستتجاوز قيمته المؤشر الثابت بمقدار ضئيل فقط. في المخططات القسرية ، يعتبر الحد الأقصى المسموح به لضمان كفاءة أعلى.

عدديا ، قيمة رأس العمل هي:

• للمباني المكونة من طابق واحد بدائرة مفتوحة ودوران طبيعي للمياه - 0.1 ميجا باسكال (1 جو) لكل 10 أمتار من عمود السائل ؛
• للمباني منخفضة الارتفاع بدائرة مغلقة - 0.2-0.4 ميجا باسكال ؛
• للمباني متعددة الطوابق - حتى 1 ميجا باسكال.

صمامات الأمان

أي معدات مرجل هي مصدر خطر. تعتبر الغلايات قابلة للانفجار ، حيث تحتوي على سترة مائية ، أي. ضغط الأوعية. يعد صمام الأمان الخاص بنظام التدفئة أحد أكثر أجهزة الأمان الموثوقة والأكثر شيوعًا والتي تقلل المخاطر إلى الحد الأدنى. يتم تثبيت هذا الجهاز بسبب حماية أنظمة التدفئة من الضغط الزائد. غالبًا ما يحدث هذا الضغط نتيجة غليان الماء في المرجل. يتم وضع صمام الأمان على أنبوب الإمداد بالقرب من المرجل قدر الإمكان. الصمام له تصميم بسيط إلى حد ما. الجسم مصنوع من نحاس عالي الجودة. عنصر العمل الرئيسي للصمام هو الزنبرك. يعمل الزنبرك بدوره على الغشاء الذي يغلق الممر إلى الخارج. الغشاء مصنوع من مواد بوليمرية ، الزنبرك مصنوع من الفولاذ. عند اختيار صمام الأمان ، يجب أن يؤخذ في الاعتبار أن الفتح الكامل يحدث عندما يرتفع الضغط في نظام التدفئة عن القيمة بنسبة 10٪ ، ويحدث الإغلاق الكامل عندما ينخفض ​​الضغط عن التشغيل بنسبة 20٪. نظرًا لهذه الخصائص ، من الضروري اختيار صمام بضغط محدد أعلى من 20-30٪ من الصمام الفعلي.

ميزات نظام التدفئة للمباني السكنية

عند تركيب معدات التدفئة في المباني متعددة الطوابق ، من الضروري الامتثال للمتطلبات التي تحددها الوثائق التنظيمية ، والتي تشمل SNiP و GOST. تنص هذه الوثائق على أن هيكل التدفئة يجب أن يوفر درجة حرارة ثابتة في الشقق في حدود 20-22 درجة ، ويجب أن تتراوح الرطوبة من 30 إلى 45 في المائة.

لتحقيق المعلمات المطلوبة ، يتم استخدام تصميم معقد يتطلب معدات عالية الجودة. عند إنشاء مشروع لنظام التدفئة في مبنى سكني ، يستخدم المتخصصون كل معارفهم لتحقيق توزيع متساوٍ للحرارة في جميع أقسام التدفئة الرئيسية وإنشاء ضغط مماثل على كل طبقة من المبنى. أحد العناصر الأساسية لعمل مثل هذا التصميم هو العمل على مبرد شديد الحرارة ، والذي يوفر مخطط تدفئة لمنزل من ثلاثة طوابق أو ناطحات سحاب أخرى.

كيف تعمل؟ يأتي الماء مباشرة من محطة الطاقة الحرارية ويتم تسخينه إلى 130-150 درجة. بالإضافة إلى ذلك ، يتم زيادة الضغط إلى 6-10 أجواء ، وبالتالي فإن تكوين البخار أمر مستحيل - فالضغط العالي يدفع المياه عبر جميع طوابق المنزل دون خسارة. يمكن أن تصل درجة حرارة السائل في خط أنابيب الإرجاع في هذه الحالة إلى 60-70 درجة. بالطبع ، في أوقات مختلفة من العام ، يمكن أن يتغير نظام درجة الحرارة ، لأنه مرتبط مباشرة بدرجة الحرارة المحيطة.

ميزات تصميم دائرة التدفئة

في المباني الحديثة ، غالبًا ما تستخدم عناصر إضافية ، مثل المجمعات ومقاييس الحرارة للبطاريات وغيرها من المعدات.في السنوات الأخيرة ، تم تجهيز كل نظام تدفئة تقريبًا في المباني الشاهقة بأتمتة لتقليل التدخل البشري في تشغيل الهيكل (اقرأ: "أتمتة أنظمة التدفئة المعتمدة على الطقس - حول الأتمتة وأجهزة التحكم في الغلايات مع أمثلة"). تتيح جميع التفاصيل الموصوفة تحقيق أداء أفضل وزيادة الكفاءة وتمكين توزيع الطاقة الحرارية بشكل متساوٍ في جميع أنحاء الشقق.

أنواع أنظمة التدفئة

تعتمد كمية الحرارة التي سيشعها المبرد على نوع نظام التدفئة ونوع الاتصال المختار. لاختيار الخيار الأفضل ، يجب أولاً أن تفهم نوع أنظمة التدفئة وكيف تختلف.

أنبوب واحد

يعتبر نظام التسخين أحادي الأنبوب هو الخيار الأكثر اقتصادا من حيث تكاليف التركيب. لذلك ، هذا النوع من الأسلاك هو المفضل في المباني متعددة الطوابق ، على الرغم من أن مثل هذا النظام في القطاع الخاص بعيد عن أن يكون غير مألوف. باستخدام هذا المخطط ، يتم توصيل المشعات في سلسلة بالجزء الرئيسي ويمر المبرد أولاً عبر جزء تسخين واحد ، ثم يدخل الجزء الثاني ، وهكذا. يتم توصيل خرج المبرد الأخير بمدخل غلاية التدفئة أو الناهض في المباني الشاهقة.

مثال على نظام أحادي الأنبوب

عيب طريقة الأسلاك هذه هو استحالة ضبط نقل الحرارة للمشعات. عن طريق تثبيت منظم على أي من المشعات ، ستنظم بقية النظام. العيب الثاني المهم هو اختلاف درجة حرارة المبرد على مشعات مختلفة. تلك الأقرب إلى الغلاية تسخن جيدًا ، والأخرى البعيدة تصبح أكثر برودة. هذا نتيجة لتوصيل سلسلة مشعات التدفئة.

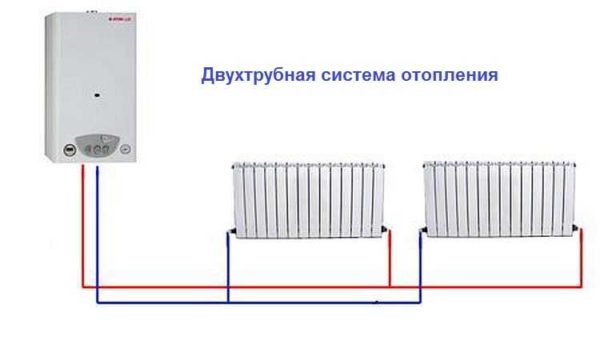

الأسلاك ثنائية الأنابيب

يتميز نظام التسخين ثنائي الأنابيب بحقيقة أنه يحتوي على خطي أنابيب - الإمداد والعودة. كل مشعاع متصل بكليهما ، أي أنه اتضح أن جميع المشعات متصلة بالنظام بالتوازي. هذا أمر جيد لأن المبرد من نفس درجة الحرارة يدخل مدخل كل منهم. النقطة الإيجابية الثانية هي أنه يمكنك تثبيت منظم حرارة على كل مشعات واستخدامه لتغيير كمية الحرارة التي ينبعث منها.

عيب مثل هذا النظام هو أن عدد الأنابيب عند توزيع النظام أكبر بمرتين تقريبًا. لكن النظام يمكن أن يكون متوازنًا بسهولة.

كيفية إصلاح الموقف مع انخفاض

كل شيء بسيط للغاية هنا. أولاً ، تحتاج إلى إلقاء نظرة على مقياس الضغط ، الذي يحتوي على عدة مناطق مميزة. إذا كان السهم باللون الأخضر ، فكل شيء على ما يرام ، وإذا لوحظ انخفاض الضغط في نظام التدفئة ، فسيكون المؤشر في المنطقة البيضاء. هناك أيضًا أحمر ، يشير إلى زيادة. في معظم الحالات ، يمكنك إدارة الأمر بنفسك. تحتاج أولاً إلى إيجاد صمامين. واحد منهم يستخدم للحقن ، والثاني - لنزيف الناقل من النظام. علاوة على ذلك ، كل شيء بسيط وواضح. إذا كان هناك نقص في الناقل في النظام ، فمن الضروري فتح صمام التفريغ واتباع مقياس الضغط المثبت على المرجل. عندما يصل السهم إلى القيمة المطلوبة ، أغلق الصمام. إذا دعت الحاجة إلى النزيف ، يتم عمل كل شيء بالطريقة نفسها مع الاختلاف الوحيد أنك تحتاج إلى أخذ وعاء معك ، حيث سيتم تصريف المياه من النظام. عندما تظهر إبرة القياس القاعدة ، شد الصمام. غالبًا ما تكون هذه هي الطريقة التي يتم بها "معالجة" انخفاض الضغط في نظام التدفئة. الآن دعنا نذهب أبعد من ذلك.

تستخدم على نطاق واسع في أنظمة التدفق المستمر. الميزة الرئيسية لصمامات التوازن اليدوية هي انخفاض تكلفتها. كعيب رئيسي ، يمكن ملاحظة أن كل تغيير في التثبيت يجب أن يعيد بناء النظام ، الأمر الذي يستغرق وقتًا طويلاً ومكلفًا.

صمامات التوازن الأوتوماتيكي تسمح لك صمامات التوازن الأوتوماتيكية بتغيير معلمات نظام الأنابيب بمرونة اعتمادًا على تقلبات الضغط وتدفق وسيط العمل. إنها منظمات متناسبة تحافظ على ضغط تفاضلي ثابت للنظام وتقلل من الاضطرابات التي تسببها صمامات التحكم. تتميز بأداء عالٍ ، مما يسمح لها بالحفاظ على الظروف الهيدروليكية الثابتة في الأنظمة ، وتعويض الاضطرابات التي يسببها صمام التحكم.

معدل الضغط

النقل الفعال والتوزيع المتساوي لسائل التبريد ، لأداء النظام بأكمله مع الحد الأدنى من فقدان الحرارة ، ممكن عند ضغط التشغيل العادي في خطوط الأنابيب.

يتم تقسيم ضغط سائل التبريد في النظام وفقًا لطريقة العمل إلى أنواع:

• ثابتة. قوة عمل المبرد الثابت لكل وحدة مساحة.
• متحرك. قوة العمل في الحركة.
• الضغط المطلق. يتوافق مع القيمة المثلى لضغط السائل في الأنابيب وقادر على الحفاظ على تشغيل جميع أجهزة التسخين عند المستوى الطبيعي.

وفقًا لـ SNiP ، فإن المؤشر الأمثل هو 8-9.5 atm ، وتخفيض الضغط إلى 5-5.5 atm. غالبًا ما يؤدي إلى انقطاع التدفئة.

لكل منزل معين ، يكون مؤشر الضغط الطبيعي فرديًا. العوامل التالية تؤثر على قيمتها:

• قوة نظام الضخ الذي يزود المبرد ؛
• قطر خط الأنابيب
• بعد أماكن العمل عن معدات الغلايات ؛
• تآكل الأجزاء
• رأس.

تسمح لك أجهزة قياس الضغط المثبتة مباشرة في خط الأنابيب بالتحكم في الضغط.

قطر الأنابيب ودرجة تآكلها

يجب أن نتذكر أنه يجب أيضًا مراعاة حجم الأنبوب. في كثير من الأحيان ، يحدد المقيمون القطر الذي يحتاجون إليه ، والذي يكون دائمًا أكبر بقليل من الأحجام القياسية. هذا يؤدي إلى حقيقة أن الضغط في النظام ينخفض ​​إلى حد ما ، بسبب الكمية الكبيرة من المبرد الذي يتناسب مع النظام. لا تنس أنه في غرف الزاوية يكون الضغط في الأنابيب دائمًا أقل ، لأن هذه هي أبعد نقطة في خط الأنابيب. تؤثر درجة تآكل الأنابيب والرادياتيرات أيضًا على الضغط في نظام التدفئة في المنزل. كما تظهر الممارسة ، كلما تقدمت البطاريات ، كان أسوأ. بالطبع ، لا يمكن للجميع تغييرها كل 5-10 سنوات ، وليس من المستحسن القيام بذلك ، ولكن لن يضر إجراء الصيانة الوقائية من وقت لآخر. إذا كنت تنتقل إلى مكان إقامة جديد وتعلم أن نظام التدفئة قديم هناك ، فمن الأفضل تغييره على الفور حتى تتجنب الكثير من المتاعب.

التوازن الهيدروليكي لأنظمة إمداد الماء الساخن. تنخفض درجة حرارة الماء الساخن في أنظمة الماء الساخن بشكل ملحوظ مع استهلاك منخفض أو بدون استهلاك. وهذا يؤدي إلى عدة مشاكل: فترات انتظار طويلة حتى وصول الماء الساخن ، وفيضان الماء ، واحتمال نمو البكتيريا غير المرغوب فيها. للحفاظ على درجة حرارة الماء عند المستوى المطلوب ، عادة ما يكون هناك دوران مستمر للماء في الأنظمة ، من خلال مضخة دوران وأنبوب تدوير. عادةً ما يتم الحفاظ على التوازن الهيدروليكي في هذه الأنظمة باستخدام أجهزة التحكم في درجة الحرارة ذات التأثير المباشر.

أين تضع مشعات

تقليديا ، يتم وضع مشعات التدفئة تحت النوافذ وهذا ليس من قبيل الصدفة. يعمل التدفق الصاعد للهواء الدافئ على قطع الهواء البارد الذي يأتي من النوافذ. بالإضافة إلى ذلك ، يقوم الهواء الدافئ بتسخين النوافذ ، مما يمنع التكثف عليها. لهذا فقط من الضروري أن يحتل المبرد 70 ٪ على الأقل من عرض فتح النافذة. بهذه الطريقة فقط لن تتعفن النافذة. لذلك ، عند اختيار قوة المشعات ، حددها بحيث لا يقل عرض بطارية التسخين بأكملها عن القيمة المحددة.

كيفية وضع المبرد تحت النافذة

بالإضافة إلى ذلك ، من الضروري اختيار ارتفاع المبرد بشكل صحيح ومكان وضعه أسفل النافذة. يجب وضعها بحيث تكون المسافة إلى الأرض في حدود 8-12 سم ، وفي حالة خفضها لن يكون من الملائم تنظيفها ، وإذا تم رفعها أعلى تكون القدم باردة. يتم تنظيم المسافة إلى عتبة النافذة أيضًا - يجب أن تكون من 10 إلى 12 سم ، وفي هذه الحالة ، سوف يمر الهواء الدافئ بحرية حول الحاجز - عتبة النافذة - ويرتفع على طول زجاج النافذة.

والمسافة الأخيرة التي يجب الحفاظ عليها عند توصيل مشعات التدفئة هي المسافة إلى الحائط. يجب أن تكون 3-5 سم ، وفي هذه الحالة ، سترتفع التيارات الصاعدة من الهواء الدافئ على طول الجدار الخلفي للرادياتير ، وسيتحسن معدل تسخين الغرفة.

حول اختبار التسرب

من الضروري فحص النظام بحثًا عن التسريبات. يتم ذلك للتأكد من أن عملية التسخين فعالة ولا يوجد بها أعطال. غالبًا ما يستخدم اختبار الماء البارد في المباني متعددة الطوابق ذات التدفئة المركزية. في هذه الحالة ، إذا انخفض نظام التدفئة بأكثر من 0.06 ميجا باسكال في 30 دقيقة أو ضاع 0.02 ميجا باسكال في 120 دقيقة ، فمن الضروري البحث عن أماكن العواصف. إذا لم تتجاوز المؤشرات القاعدة ، فيمكنك بدء تشغيل النظام وبدء موسم التدفئة. يتم إجراء اختبار الماء الساخن مباشرة قبل موسم التدفئة. في هذه الحالة ، يتم توفير الوسائط تحت الضغط ، وهو الحد الأقصى للمعدات.

الغرض منها هو الحفاظ على درجة الحرارة وتقليل استهلاك المياه في أنظمة تدوير الماء الساخن.

ميزة مهمة لهذه الصمامات هي وجود التطهير الدوري لشبكة خطوط أنابيب المياه والصرف الصحي. الكلمات الدليليلة: موازنة الصمامات صمامات الموازنة اليدوية

أنظمة التدفئة المستقلة

قد لا تطلب البرودة اليوم ، لكن نظام التدفئة سيفي بالغرض من أجلك. إذا لم تكن قد أولت اهتمامًا كافيًا خلال فصل الصيف ، فيمكن توقع مفاجأة سيئة في بداية موسم التدفئة أو أثناءه. هل لديك منزل في البرد لأن مشعاتك جيدة كما كانت من قبل؟ قد يكون خطأ في الصيانة أو سوء ضبط لبعض أجزاء نظام التدفئة لديك عطلًا. أفضل وقت لاستخدام أشهر الصيف هو الحفاظ على نظام التدفئة ، لكن الكثير من الناس لا يبدأون في فعل ذلك إلا عندما يحتاجون إلى الفيضان لأول مرة.

التحكم في ضغط التشغيل في دوائر التسخين

للتشغيل العادي لنظام الإمداد الحراري بدون مشاكل ، من الضروري مراقبة درجة حرارة وضغط المبرد بانتظام.

للتحقق من هذا الأخير ، عادةً ما يتم استخدام مقاييس ضغط التشوه باستخدام أنبوب بوردون. لقياس الضغوط الصغيرة ، يمكن استخدام أنواعها - أجهزة الغشاء.

الصورة 1 - مقياس ضغط التشوه، ب، أنبوب Bourdon

في الأنظمة التي يتم فيها توفير التحكم الآلي وتنظيم الضغط ، يتم استخدام أنواع مختلفة من أجهزة الاستشعار بالإضافة إلى ذلك (على سبيل المثال ، الاتصال الكهربائي).

• عند مدخل ومخرج مصدر التسخين ؛
• قبل وبعد المضخة ، المرشحات ، جامعات الطين ، منظمات الضغط (إن وجدت) ؛
• عند مخرج الطريق السريع من CHP أو بيت المرجل وعند مدخل المبنى (مع مخطط مركزي).

الشكل 2 - قسم من دائرة التسخين مزود بمقاييس ضغط مثبتة

كيف تقطع التدفئة

كيف ترفض التدفئة في مبنى سكني؟

توثيق

سنتطرق إلى الجزء الوثائقي جزئياً فقط. المشكلة مؤلمة جدا. يتم منح الإذن بقطع الاتصال بالتدفئة المركزية من قبل المنظمات على مضض للغاية ، وغالبًا ما يتم التغلب عليها من خلال المحاكم. من المحتمل جدًا في حالتك أنه سيكون من المفيد جدًا ألا يكون لديك مقال تقني ، ولكن استشارة محامٍ على دراية بقانون الإسكان.

الخطوات الرئيسية هي:

1. نوضح ما إذا كانت هناك إمكانية فنية لتعطيله. في هذه المرحلة تحدث معظم الاحتكاكات: فلا الإسكان والخدمات المجتمعية ولا موردو التدفئة يحبون خسارة دافعيها.
2. يجري إعداد مواصفات نظام التدفئة المستقل. تحتاج إلى حساب الاستهلاك التقريبي للغاز (في حالة استخدامه للتدفئة) وإظهار أنك قادر على توفير نظام درجة حرارة في الشقة يكون آمنًا لهياكل المبنى.
3. تم التوقيع على قانون مراقبة الحريق.
4. إذا كنت تخطط لتركيب غلاية بموقد مغلق وعادم من منتجات الاحتراق على واجهة المبنى ، فستحتاج إلى تصريح موقع من الإشراف الصحي والوبائي.
5. تم التعاقد مع مُثبِّت مُرخص لإكمال المشروع. ستحتاج إلى حزمة كاملة من المستندات - من التعليمات الخاصة بالغلاية إلى نسخة من ترخيص المُركِّب.
6. بعد اكتمال التثبيت ، تتم دعوة ممثل خدمة الغاز لتوصيل المرجل وتشغيله لأول مرة.
7. المرحلة الأخيرة: تقوم بتشغيل المرجل بشكل دائم وإخطار مورد الغاز بشأن الانتقال إلى التدفئة الفردية.

الجانب الفني

يرجع رفض التدفئة في مبنى سكني إلى حقيقة أنك تحتاج إلى تفكيك جميع أجهزة التدفئة دون الإخلال بتشغيل نظام التدفئة. كيف يتم ذلك؟

في البيوت ذات التعبئة السفلية ، يجدر النظر في حالتين منفصلتين:

• إذا كنت تعيش في الطابق العلوي ، تحصل على موافقة الجيران الأدنى وتنقل العبور بين الناهضين المقترنين إلى شقتهم. وهكذا ، فإنك تعزل نفسك تمامًا عن كنيسة التوحيد. بالطبع ، سيتعين عليك دفع تكاليف اللحام وتركيب فتحة تهوية وإعادة تزيين السقف عند الجيران.
• في الطابق الأوسط ، يتم تفكيك أجهزة التدفئة فقط ولحام وقطع الوصلات. يقطع العبور من نفس القطر مثل بقية الأنبوب إلى الناهض. ثم يتم عزل الناهض بطول كامل بعناية.

صمام فحص التسخين

في نظام التدفئة المعقد ، يوجد عدد كبير إلى حد ما من العناصر المساعدة ، وتتمثل مهمتها في ضمان الموثوقية والتشغيل المستمر. أحد هذه العناصر هو صمام فحص نظام التدفئة. يتم تركيب صمام فحص بحيث لا يوجد تدفق في الاتجاه المعاكس. تتميز عناصرها بمقاومة هيدروليكية عالية جدًا. فيما يتعلق بهذا الظرف ، هناك قيود على استخدام صمامات الفحص في نظام التدفئة مع الدوران الطبيعي. يوجد ضغط ضئيل للغاية في مثل هذا النظام. عند الحد الأدنى من الضغط ، من الضروري تركيب صمامات الجاذبية بصمام الفراشة ، ويمكن أن يعمل بعضها عند ضغط 0.001 بار. الجزء الرئيسي من صمام الفحص هو الزنبرك المستخدم في جميع الطرازات تقريبًا. إنه الربيع الذي يغلق المصراع عندما تتغير المعلمات العادية. هذا هو مبدأ تشغيل صمام الفحص.

من الضروري مراعاة معلمات التشغيل في نظام تدفئة معين. في هذا الصدد ، حدد صمام نظام التدفئة الذي يتمتع بمرونة الزنبرك اللازمة. عادة ما تكون الصمامات المستخدمة في أنظمة التدفئة مصنوعة من المواد التالية: الفولاذ ؛ نحاس؛ الفولاذ المقاوم للصدأ الحديد الزهر الرمادي. تنقسم صمامات الفحص إلى الأنواع التالية: poppet؛ البتلة. كرة؛ ذوات الصدفتين. تختلف هذه الأنواع من الصمامات في جهاز القفل.

الأنابيب في مبنى متعدد الطوابق

كقاعدة عامة ، في المباني متعددة الطوابق ، يتم استخدام مخطط الأسلاك أحادي الأنبوب مع ملء علوي أو سفلي. يمكن أن يختلف موقع الأنابيب الأمامية والعودة اعتمادًا على العديد من العوامل ، بما في ذلك حتى المنطقة التي يقع فيها المبنى. على سبيل المثال ، سيكون مخطط التدفئة في مبنى مكون من خمسة طوابق مختلفًا هيكليًا عن التدفئة في المباني المكونة من ثلاثة طوابق.

عند تصميم نظام التدفئة ، يتم أخذ كل هذه العوامل في الاعتبار ، ويتم إنشاء المخطط الأكثر نجاحًا والذي يسمح لك بإحضار جميع المعلمات إلى الحد الأقصى. قد يتضمن المشروع خيارات مختلفة لصب المبرد: من الأسفل إلى الأعلى أو العكس.في المنازل الفردية ، يتم تثبيت رافعات عالمية ، والتي تضمن دوران حركة المبرد.

جدول درجة الحرارة في خط أنابيب التدفئة

تعتمد درجة حرارة التسخين ، بما في ذلك أنابيب الإرجاع ، بشكل مباشر على مؤشرات موازين الحرارة الخارجية. كلما زاد برودة الهواء في الخارج وزادت سرعة الرياح ، زادت تكلفة الحرارة.

تم تطوير جدول معياري يعكس درجات الحرارة عند مدخل وإمداد ومخرج حامل الحرارة في نظام التدفئة. توفر المؤشرات الواردة في الجدول ظروفًا مريحة لشخص في منطقة سكنية:

سرعة. خارجي ، درجة مئوية	+8	+5	+1		-1	-2	-5	-10	-15	-20	-25	-30	-35
سرعة. في المدخل	42	47	53	55	56	58	62	69	76	83	90	97	104
سرعة. مشعات	40	44	50	51	52	54	57	64	70	76	82	88	94
سرعة. خطوط العودة	34	37	41	42	43	44	46	50	54	58	62	67	69

الأهمية! يعتمد الاختلاف بين درجات حرارة الإمداد والعودة على اتجاه حركة المبرد. إذا كانت الأسلاك من أعلى ، فإن الفروق لا تزيد عن 20 درجة مئوية ، إذا كانت من أقل من - 30 درجة مئوية

أنواع مشعات تدفئة المباني السكنية

في المباني متعددة الطوابق ، لا توجد قاعدة واحدة تسمح باستخدام نوع معين من المبرد ، وبالتالي فإن الاختيار ليس محدودًا بشكل خاص. مخطط التدفئة لمبنى متعدد الطوابق متعدد الاستخدامات وله توازن جيد بين درجة الحرارة والضغط.

تشمل النماذج الرئيسية للمشعات المستخدمة في الشقق الأجهزة التالية:

1. بطاريات من الحديد الزهر. كثيرا ما تستخدم حتى في أكثر المباني حداثة. إنها رخيصة وسهلة التركيب: كقاعدة عامة ، يقوم أصحاب الشقق بتثبيت هذا النوع من المبرد بأنفسهم.
2. سخانات الصلب. هذا الخيار هو استمرار منطقي لتطوير أجهزة التدفئة الجديدة. كونها أكثر حداثة ، تُظهر ألواح التسخين الفولاذية صفات جمالية جيدة ، وهي موثوقة وعملية تمامًا. مدمج جيدًا مع العناصر المنظمة لنظام التدفئة. يتفق الخبراء على أن البطاريات الفولاذية هي التي يمكن تسميتها بالمثالية عند استخدامها في الشقق.
3. بطاريات ألمنيوم وبطاريات ثنائية المعدن. تحظى المنتجات المصنوعة من الألمنيوم بتقدير كبير من قبل أصحاب المنازل والشقق الخاصة. تتمتع بطاريات الألمنيوم بأفضل أداء مقارنة بالخيارات السابقة: البيانات الخارجية الممتازة والوزن الخفيف والاكتناز جنبًا إلى جنب تمامًا مع الأداء العالي. العيب الوحيد لهذه الأجهزة ، والذي غالبًا ما يخيف المشترين ، هو التكلفة العالية. ومع ذلك ، لا ينصح الخبراء بالتوفير في التدفئة ويعتقدون أن مثل هذا الاستثمار سيؤتي ثماره بسرعة كبيرة.

استنتاج

يعتمد الاختيار الصحيح للبطاريات لنظام التدفئة المركزي على مؤشرات الأداء المتأصلة في المبرد في المنطقة. من خلال معرفة معدل تبريد المبرد واتجاه حركته ، يمكن حساب العدد المطلوب من أقسام المبرد وأبعاده والمواد. لا تنس أنه عند استبدال أجهزة التدفئة ، من الضروري اتباع جميع القواعد ، لأن انتهاكها يمكن أن يؤدي إلى عيوب في النظام ، ومن ثم لن تؤدي التدفئة في جدار لوحة المنزل وظائفها (اقرأ: "التدفئة أنابيب في الحائط ").

تُظهر أنظمة التدفئة المركزية صفات جيدة ، ولكن يجب صيانتها باستمرار من أجل العمل ، ولهذا تحتاج إلى مراقبة العديد من المؤشرات ، بما في ذلك العزل الحراري وتآكل المعدات والاستبدال المنتظم للعناصر المستهلكة.

كيف يتم ترتيب تدفئة مبنى سكني؟ يشجع نمو الرسوم الجمركية على الانتقال إلى التدفئة المستقلة للشقة ؛ لكن رفض التدفئة المركزية في مبنى سكني ، بالإضافة إلى الكثير من العقبات البيروقراطية ، يعني أيضًا عددًا من المشكلات الفنية. لفهم طرق حلها ، عليك أن تتخيل تخطيط توزيع المبرد.

استنتاج

لمزيد من المعلومات حول كيفية ترتيب أنظمة التدفئة في المباني السكنية ، ستجد في الفيديو المرفق بالمقال. شتاء دافئ!

تعتمد موثوقية وأداء نظام التدفئة على التشغيل الفعال لجميع الأجزاء المضمنة فيه.

وتشمل هذه: غلاية لتسخين المبرد ، مشعات متصلة ببعضها البعض بطريقة معينة ، خزان تمدد ، مضخة دوران ، صمامات الإغلاق والتحكم ، خط أنابيب بالقطر المطلوب.

يمكن إنشاء نظام تدفئة عالي الكفاءة بفضل المعرفة والخبرة الخاصة في مجال النشاط هذا. يلعب خط أنابيب الإرجاع دورًا مهمًا في عملية تشغيل تدفئة المكان.
