تركيب المرجل
في هذه المرحلة ، عليك أن تهتم بترتيب غرفة المرجل ونظام عادم الدخان.
ترتيب غرفة المرجل
يجب أن تكون أرضية وجدران غرفة المرجل من مواد غير قابلة للاحتراق. يمكن أن تكون الأرضية من الخرسانة. إذا رغبت في ذلك ، قم بتمهيدها ببلاط السيراميك.
قم بتركيب المرجل على سطح مستوٍ تمامًا. اختر مكانًا بحيث تكون المسافة من الجانب الأمامي للوحدة إلى أقرب جدار 100 سم على الأقل. اختر المسافة من الجدران الأخرى بحيث يكون من الملائم لك في المستقبل إجراء الصيانة الوقائية والصيانة إصلاح المعدات.

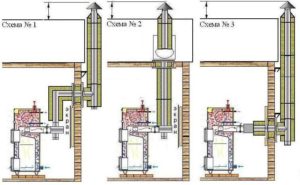

جهاز المدخنة
انتبه بشكل خاص لترتيب نظام عادم الدخان. لا تعتمد كفاءة غلاية الحبيبات محلية الصنع فحسب ، بل تعتمد أيضًا على سلامة سكان المنزل بشكل مباشر على صحة وجودة المدخنة.
اختر طول المدخنة بحيث ترتفع 50 سم على الأقل فوق سطح المبنى ويفضل أكثر.
لتصنيع المدخنة ، استخدم أنبوبًا مغلقًا
من المهم ألا تدعم مادة الأنبوب الاحتراق وتتحمل درجات حرارة عالية.
يجب عزل المدخنة. لحماية الأنبوب من هطول الأمطار في الغلاف الجوي ، قم بتثبيت مخروط واقي عليه.
اصنع ثقبًا في أسفل المدخنة لإزالة المكثف. لمزيد من الراحة ، يمكنك توصيل صنبور بالفتحة. قم أيضًا بإعداد ثقب لتنظيف الأنبوب من السخام.
جهاز
أي موقد له هدف واحد - إنشاء شعلة قوية لتسخين الهواء أو سترة الماء في الغلاية. في الوقت نفسه ، يمكن ضبط قوة الاحتراق نفسها بشكل مستقل.
موقد الحبيبات له أهداف مماثلة. الجهاز عبارة عن نفق رياح يتم فيه توفير الوقود الصلب وإجبار هواء الاحتراق. يتم إدخال الوقود في الأنبوب باستخدام ناقل لولبي خاص. الوقود نفسه قبل الاحتراق موجود في القادوس. يمكن أن يكون للخزان حجم مختلف ، ويعتمد ذلك على الحجم الذي يمكن أن يحترق فيه الموقد من تلقاء نفسه دون تدخل بشري (إضافة الوقود).

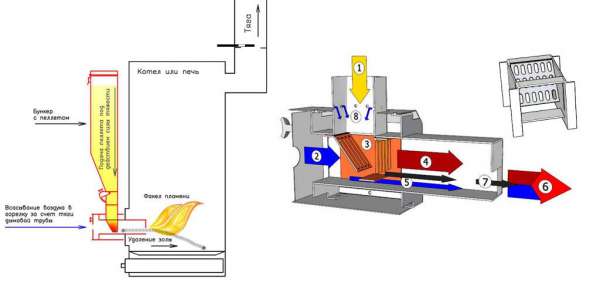

جهاز الموقد الحبيبي: 1 - بيليه يدخل الموقد تحت تأثير الجاذبية ؛ 2 - يدخل الهواء إلى الموقد بسبب الفراغ الناتج عن تيار المدخنة ؛ 3 - يحدث احتراق الحبيبات في غرفة الاحتراق ، والتي تسمى "السلة" ؛ 4 - بسبب ارتفاع درجة الحرارة ، يحدث التحلل الحراري للخشب في السلة ، مما يؤدي إلى تدفق الغازات القابلة للاحتراق ؛ 5 - يمر تدفق هواء ثانوي أسفل السلة ؛ 6 - في فوهة الموقد ، يتم خلط تدفق الغازات القابلة للاحتراق والهواء الثانوي ، مما يشكل شعلة ؛ 7 - يتم إخراج نواتج الاحتراق الصلبة من الموقد إلى وعاء الرماد في الغلاية أو الفرن بواسطة تيار من الهواء الثانوي ؛ 8 - تهوية قناة الإمداد لا تسمح للغازات الساخنة بنشر القناة وتدمير الحبيبات ، مما يضمن إمدادًا مستقرًا من الكريات.
يتم دفع الهواء إلى منطقة الاحتراق عن طريق الحقن بواسطة مروحة.
يمكن أن تكون غرفة الاحتراق في الموقد مستديرة أو مستطيلة. الشعلات الدائرية هي الأكثر شيوعًا نظرًا لسهولة تصنيعها. في الخارج ، يتم توصيل أنبوب فرعي للأنبوب بغرفة الاحتراق ، والذي يتم من خلاله توفير الوقود من الناقل.
يوفر التصميم أيضًا وعاء رماد تتراكم فيه نفايات الاحتراق. في عملية حرق الكريات ، يتم تكوين القليل من الرماد ، لذلك من الضروري تنظيف حوض الرماد مرة واحدة في الأسبوع مع الاستخدام النشط للموقد.
هناك عدة أنواع من مواقد الحبيبات ، لكل منها مزاياها وعيوبها.
نوع مضيئة
في البداية ، تم استخدام الجهاز لتوليد الحرارة عن طريق حرق الحبوب ، ثم تم تحويلها لاحقًا لحرق الوقود المضغوط الصلب.
عرض الجانب الموقد مضيئة
- أبعاد شاملة صغيرة
- يمكن استخدامه مع الغلايات التي تكون فيها غرفة الاحتراق صغيرة ؛
- عملية مبسطة
- زيادة الموثوقية؛
- يمكن حرق الكريات ذات الجودة الرديئة.
- طاقة منخفضة مقارنة بالشعلات الأخرى ؛
- يتم توجيه اللهب أفقيًا ، مما يؤدي إلى تسخين المرجل محليًا.
نوع السائبة
على عكس النموذج السابق ، فقد زادت القوة والكفاءة العالية. تشمل عيوب الجهاز تصميمًا معقدًا ، وأبعادًا شاملة كبيرة ، والاعتماد على جودة الكريات المستخدمة.
منظر عام لموقد الاحتراق الحجمي
حرق الكريات في موقد الموقد
تستخدم هذه التصميمات بشكل أساسي في الظروف المنزلية ، ويتم تثبيتها في المواقد والغلايات. مبدأ تشغيل الجهاز هو كما يلي: تسقط الكريات في وعاء خاص ، حيث يتم حرقها تحت تأثير الهواء المزود من الأسفل.
تشمل عيوب النموذج حجم الجهاز والحاجة إلى تعديل النقطة للاحتراق المناسب.
مبدأ التشغيل
مبدأ تشغيل غلاية الحبيبات (انقر للتكبير)
ومع ذلك ، فهي تتنافس بجدية مع مصادر الحرارة البديلة ، ومن بينها غلاية الحبيبات للتدفئة المنزلية هي الحل الأكثر ربحية. لا توجد اختلافات جوهرية للوهلة الأولى. في المبادل الحراري ، المدمج في غرفة الاحتراق ، يتم تسخين الماء ، مما يؤدي إلى تدفئة المنزل.
لماذا تخسر الغلايات الغازية الأكثر إنتاجية ، المصنوعة باستخدام تقنيات مبتكرة ، اقتصاديًا لنظرائها العصاميين الذين يعملون على الكريات؟ الجواب بسيط ، تكلفة 1 كيلوواط من الطاقة عند حرق الغاز ستكون أعلى من نفس كمية الحرارة عند استخدام الوقود البديل.
المواد الخام المستخدمة في صناعة الكريات هي نفايات الخشب ، وتكلفتها ضئيلة للغاية ، نظرًا لأن مشكلة التخلص منها شديدة للغاية ، كما أن إنتاج كريات الوقود يعد أحد طرق التخلص من المنتجات غير المرغوب فيها للنشاط الرئيسي. يمكن صنع الكريات بيديك ، لكن هذا سيتطلب معدات خاصة.
حول الموقد الحبيبات
الموقد الحبيبي هو جهاز تسخين خاص يولد الحرارة عن طريق حرق الكريات أو كريات الوقود في المرجل. في بعض الحالات ، تستخدم هذه المواقد نفايات الحبوب الجافة.
توجد مواقد يدوية وأوتوماتيكية ، في الشعلات الأوتوماتيكية ، يتم تغذية الوقود في قادوس الاحتراق باستخدام مثقاب خاص ، ويتم التحكم في العملية برمتها بواسطة أجهزة استشعار ، وبسبب ذلك يحتاج الجهاز إلى الحد الأدنى من التحكم من المستخدم. لقد وجدت مواقد الحبيبات تطبيقها ليس فقط في الحياة اليومية ، ولكن أيضًا في الصناعة. يتم استخدامها لتدفئة المساحات وتسخين المياه وعدد من الاحتياجات الأخرى.
الكريات ، أو كريات الوقود ، هي وقود صلب خاص يتم الحصول عليه من نفايات الخشب أو الإنتاج الزراعي عن طريق الضغط والتحبيب تحت درجات حرارة عالية.
تعتبر الكريات نوعًا صديقًا للبيئة من الوقود ، حيث أنه عند حرقها ، يتم إطلاق نفس كمية ثاني أكسيد الكربون في الغلاف الجوي كما تتشكل أثناء التحلل الطبيعي للخشب
في البلدان التي تحتل فيها الزراعة وصناعة الأخشاب مكانة رائدة ، تكون تكلفة وقود الحبيبات أقل بكثير من تكلفة الفحم. الاستثناءات الوحيدة هي تلك المناطق الموجودة في الجوار المباشر التي توجد بها مؤسسات تعدين الفحم.
عند حرق الكريات ، لا تنبعث أبخرة خطرة ، كما هو الحال عند حرق الوقود السائل.
إنتاج موقد بيليه
غالبًا ما يتجاهل المشترون مصانع الحبيبات نظرًا لارتفاع تكلفتها مقارنةً بالغاز والمعدات الكهربائية ، بينما يتم حل المشكلة عن طريق صنع الجهاز في المنزل.
المخطط العام للإنتاج الذاتي لموقد الحبيبات
يمكن تجهيز غرفة الاحتراق بأنبوب مربع أو دائري. من الأفضل إعطاء الأفضلية للصلب المقاوم للحرارة والذي يمكنه تحمل درجات الحرارة المرتفعة ، يجب ألا يقل سمك الجدار عن 4 مم.
يتم تثبيت التركيب الذاتي في الغلاية بلوحة شفة مصنوعة من الفولاذ المقاوم للحرارة بسمك 3 مم أو أكثر.
يمكن شراء أو صنع حاوية لتزويد غرفة الاحتراق بالوقود يدويًا. الخيار الأفضل هو إجراء تثبيت على الفور يتم فيه توفير الوقود تلقائيًا. للقيام بذلك ، نضع مثقابًا في الأنبوب الذي تم شراؤه بالقطر المطلوب. سيتم تنفيذ دوران الجهاز بسبب عمل المحمل وعلبة التروس والمحرك بسرعات منخفضة.
بالإضافة إلى ذلك ، يتم شراء مروحة من المتجر تقوم بضخ الهواء. المروحة مثبتة على لوح يتم تصنيعها حسب حجم وتصميم باب الغلاية المستخدم في منزلك.
من المهم أيضًا الاهتمام بضبط كمية الوقود الوارد وحجم الهواء المنفوخ بواسطة المروحة ، وإلا فإن الجهاز محلي الصنع سيعمل بشكل غير مستقر. في الأجهزة المنزلية ، يتم ضبط قوة إمداد الهواء وعدد الكريات يدويًا
هذه الطريقة غير ملائمة لأنها تتطلب إشرافًا مستمرًا على الموقد.
للأتمتة ، يتم شراء عنصر متوهج كهربائي وجهاز استشعار للصور. يقوم الجهاز الأول بإشعال اللهب في حالة إطفاء الكريات كما ينظم تنشيط الجهاز. يراقب مستشعر الصورة مظهر اللهب: إذا كان اللهب مستقرًا ، يرسل المستشعر إشارة إلى العنصر المتوهج لإيقاف الاشتعال.
لأتمتة النظام ، يتم أيضًا شراء مستشعر تعبئة. ستقوم بإخطار الملء الإلكتروني للجهاز بدرجة امتلاء غرفة الاحتراق بالكريات.
مواقد الحبيبات عبارة عن معدات حديثة للغلايات تعمل على تحسين الملاءمة البيئية للعملية وتقليل تكاليف الوقود. في الوقت نفسه ، فإن المعدات نفسها في المتجر لها تكلفة عالية. بالنسبة للاحتياجات المنزلية الأساسية ، من الأفضل إعطاء الأفضلية للأجهزة المنزلية ، والتي يمكن تشغيلها آليًا إذا لزم الأمر.
يعد تقليل تكلفة صيانة المساكن اليوم من أهم المهام. البحث عن أدوات تحسين التكلفة مستمر. التدفئة في المنزل ، مع التعريفات المتزايدة بانتظام ، هي عنصر مهم في ميزانية الأسرة.
يمكنك تقليله بعدة طرق. بمساعدة التقنيات الموفرة للطاقة في بناء المنزل واستخدام أنظمة التدفئة الفعالة. غلاية الحبيبات أكثر اقتصادا من نظيراتها التي تعمل بالغاز ، ناهيك عن الكهرباء ومصادر الطاقة الأخرى. يكمن السبب في انخفاض تكلفة المواد الاستهلاكية وكفاءة الطاقة العالية للجهاز.
نصنع أنفسنا
بعد أن قررت أن تفعل كل شيء بيديك ، يجب عليك أولاً تطوير مشروع. بناءً على الرسومات ، يجب عليك شراء كل ما تحتاجه ، وكذلك تحضير أداة.
ما هو المطلوب؟
من الأفضل شراء العناصر الأكثر تعقيدًا مجمعة بالفعل. لذا ، فإن موقد الحبيبات المُجمَّع في المصنع يُفضل دائمًا على الموقد المُجمَّع ذاتيًا. الأمر نفسه ينطبق على أجهزة الاستشعار والمبرمجين ، والمروحة ، والمحرك الكهربائي لبرغي ، وشبكة ، وبابين للفرن ، إذا لم يكن من المخطط تصنيعها بشكل مستقل. سوف تحتاج أيضًا إلى:
- ألواح الصلب 3 مم و 6 مم ؛
- أنابيب مربعة ومستديرة من الصلب (سمك الجدار 4 مم) ؛
- ورقة الأسبستوس وعلى شكل سلك مانع للتسرب ؛
- طوب النار لغرفة الاحتراق ؛
- شريط دائري (20 مم) ؛
- أقطاب كهربائية.
لأداء العمل ، من الضروري تحضير طاحونة وآلة لحام ومسطرة وحفر.
وحدة تغذية الحبيبات
نحن نطبخ القبو من أجل الكريات. نقوم بتوصيله بعمود البريمة. قد يكون الأخير في شكل أنبوب. في حالة توفير موزع لتزويد الوقود ، نقوم بتثبيته عند مدخل عمود البريمة وربطه بالمحرك الكهربائي.
مبادل حراري
تستخدم الأنابيب المربعة كأنابيب أمامية ، وتستخدم الأنابيب المستديرة كأنابيب توصيل. يتم قطع الثقوب المستديرة في الفتحات الأمامية لتزويد المبرد وإزالته.
يتم التحكم بعناية في الترتيب المكاني لأنابيب التوصيل في وقت اللحام. بعد الانتهاء من أعمال اللحام ، تحقق من ضيق اللحامات عن طريق ملء المبادل الحراري بالماء.
تصنيع وتجميع العلبة
الجسم مصنوع من صفائح فولاذية بسمك 6 مم. نوفر بابين للصيانة اللاحقة للمعدات ، يقعان في الأمام والخلف. نضع طوب النار داخل الغرفة.
نضع المبادل الحراري داخل الغلاف ، مما يوفر فجوة صغيرة بين السطح الخارجي للسطح الأول والسطح الداخلي للثاني. قم بتركيب المروحة أعلى العلبة.
في العديد من المناطق ، لا تزال مشكلة تدفئة المنازل الخاصة قائمة. بالطبع ، يوجد في السوق الحديث مجموعة كبيرة من المعدات التي تستخدم مجموعة متنوعة من المواد مثل الوقود ، سواء كان غازًا أو خشبًا أو كهرباء أو نفطًا ، إلخ. ومع ذلك ، فإن الوصول إلى خطوط أنابيب الغاز وشبكات الطاقة المستقرة بعيد كل البعد عن أن يكون في كل مكان ، لذلك يظل تسخين الوقود الصلب في العديد من المناطق هو الأفضل.
أحد أفضل الخيارات لوحدة تسخين الوقود الصلب هو غلاية الحبيبات ، والتي يمكنك تجميعها بيديك.
محتويات التعليمات خطوة بخطوة:
المميزات والعيوب
المعدات لها العديد من المزايا:
- الكريات وقود آمن مقارنة بالغاز والكهرباء ؛
- يسمح لك بتقليل تكلفة تدفئة المكان بشكل كبير مقارنة باستخدام الغلايات الكهربائية. في الوقت نفسه ، تعد مصانع الحبيبات أغلى من معدات الغاز ، لكن لا تنس أنه ليس من الممكن دائمًا توصيل الغاز وشراء أسطوانات الغاز ؛
- التركيبات محلية الصنع تضمن كفاءة عالية - 95٪. تحتوي بعض منشآت المتاجر على أكثر من 97٪ ؛
- يتم استخدامها ليس فقط لتدفئة الغرفة ، ولكن أيضًا للحصول على الماء الساخن ؛
- لا توجد لوائح خاصة بنقل وتخزين الوقود. كونك قريبًا من الشخص ، لا تسبب الكريات الحساسية ، ولا توجد أبخرة سامة أثناء الاحتراق ؛
- الوقود متاح للشراء. اشتكى أصحاب المعدات من نقص الوقود والحاجة إلى تجهيز إمداد من الكريات من الشتاء عندما ظهرت الأجهزة ، والآن ليست هناك حاجة لتخزين كمية كبيرة من الكريات في المنزل ، يمكن شراؤها في كل مكان إذا لزم الأمر ؛
- سعر الكريات هو في المتوسط على نفس المستوى ، على عكس الغاز والكهرباء ، والتعريفات التي تشهد تقلبات موسمية بشكل دوري ؛
- لا يتطلب تركيب الجهاز مهارات خاصة ، وليس من الضروري تنسيق التثبيت مع الجهات المعتمدة ؛
- بعد احتراق الكريات ، يتشكل الرماد المعدني الطبيعي ، والذي لا يتطلب قواعد خاصة للتخلص منه.
إلى جانب مزايا هذه المعدات ، هناك عدد من العيوب:
- التكلفة العالية لمعدات المتجر الجاهزة. على الرغم من انتشار الأجهزة في السنوات الأخيرة وبعض التخفيضات في الأسعار ، لا تزال غلايات الحبيبات أغلى من الغاز أو المعدات الكهربائية ذات الطاقة المماثلة ؛
- تحتاج المعدات إلى رعاية مستمرة (خاصة النماذج القديمة). سيتعين على المستخدم تنظيف حوض الرماد والمبادل الحراري من الرماد المتراكم مرة واحدة في الأسبوع.في النماذج الحديثة ، يتم توفير التنظيف على المستوى التلقائي ؛
- في حالة عدم وجود إمداد تلقائي للوقود ، يتعين على المستخدم تحميل الكريات يدويًا في القبو ؛
- من الضروري ضمان الحد الأدنى من ظروف الرطوبة في الأماكن التي سيتم فيها تخزين الكريات أثناء انتظار الاستخدام ؛
- لم يتم تصميم المعدات المستوردة عمليًا لظروف الشتاء المحلي القاسي ، مما يؤدي غالبًا إلى حدوث أعطال وأعطال ؛
- في المناطق النائية ، لا يزال يتعين تخزين الوقود لفصل الشتاء بسبب الإمدادات غير المستقرة.
بدء تشغيل المرجل وصيانته
مقارنة تكاليف التدفئة
لا يمكن تشغيل الجهاز إلا بعد تركيب غلاية الحبيبات وتوصيل الأنابيب المناسبة لنظام التدفئة بها. بعد الانتهاء من المهام المذكورة أعلاه ، قم بتشغيل مصدر الماء البارد لنظام التدفئة.
مشاهدة عمل المرجل. إذا كان لديك أي نوع من الأعراض غير المعتادة ، فقم بإيقاف تشغيل الجهاز وتوقف عن استخدامه حتى استكشاف الأخطاء وإصلاحها.
مشاهدة عمل المرجل
تحتاج غلايات الحبيبات محلية الصنع ، وكذلك أي وحدات تسخين أخرى ، إلى رعاية مناسبة.
إفراغ وعاء الرماد كل 2-3 أسابيع. نظف مجرى المداخن كل 2-4 أسابيع. لن يستغرق الأمر وقتًا طويلاً للقيام بذلك ، ولكن تجاهل هذه الصيانة البسيطة سيقلل بشكل كبير من كفاءة المرجل ويجعل المعدات غير آمنة.
إذا رغبت في ذلك ، يمكن توصيل معدات أتمتة إضافية بغلاية الحبيبات. سيجعل هذا تشغيل الجهاز أكثر ملاءمة - يمكنك ببساطة نسيان الحاجة إلى إعادة شحن الوقود والأنشطة الأخرى ذات الصلة لفترة من الوقت.
تتيح لك أدوات الأتمتة الحديثة إنشاء جهاز تحكم عن بعد لوحدة التدفئة ، وهو أيضًا مريح للغاية.
وهذه ليست الإضافات الوحيدة الممكنة. كيف تقومون مثلا بأنظمة التنظيف الذاتي للغلايات؟ تأكد من دراسة التعديلات المتاحة ، وإذا رغبت في ذلك ، قم بشراء هذه الإضافات للغلاية الخاصة بك.
غلاية مع قادوس بيليه
يمكنك تجميع غلاية بيليه بسيطة بيديك ، باتباع التعليمات الواردة مسبقًا.
فيديو - مبدأ تشغيل مرجل الحبيبات
الرائحة الفريدة للخشب الطبيعي ، غرفة نظيفة ومزينة بأسلوب حديث - هذا ما يمكن أن تبدو عليه غرفة المرجل في المنزل إذا اخترت المعدات المناسبة. معدات توليد الحرارة المبتكرة التي ستخلق الظروف الموصوفة في الغرفة هي غلاية الحبيبات أو موقد الحبيبات الأوتوماتيكي الذي يعمل على كريات وقود خاصة ، والتي يتم إنشاؤها من نفايات الصناعات الزراعية أو أعمال الأخشاب.
إذا تم استخدام نباتات الحبيبات قبل بضع سنوات في 20 ٪ فقط من المنازل في أوروبا ، فقد ارتفع الرقم في الوقت الحالي إلى 70 ٪. يعد استخدام غلايات ومواقد الحبيبات هو الخيار الأكثر فائدة للتدفئة السكنية من وجهة نظر بيئية واقتصادية. سنتحدث اليوم عن مبادئ تشغيل المعدات ومزاياها وعيوبها ، وننظر أيضًا في مخطط صنع موقد الحبيبات بأيدينا.
تعليمات تركيب غلاية الحبيبات
بالطبع ، يمكنك تثبيت الوحدة بنفسك إذا كانت لديك معرفة خاصة ، ولكن لا يزال من الأفضل طلب المساعدة المؤهلة من منظمة متخصصة لديها رخصة بناء.
المرحلة الرئيسية والمهمة في التثبيت هي التصميم المنفذ باحتراف. يتم اتباع الخطوات التالية لتركيب معدات التدفئة:
- المرحلة التحضيرية. يشمل تحضير غرفة المرجل ، وتشييد تل للغلاية ، وتركيب مدخنة ، وتهوية ؛
- تركيب وحدة التدفئة على التل ؛
- التوصيل بأنابيب الغلايات في نظام التدفئة وإمداد الماء الساخن ؛
- اتصال قناة المدخنة
- ضبط وبدء تشغيل جهاز التسخين.
العمل التحضيري
من الضروري تحضير غرفة المرجل - مستوى وتقوية القاعدة التي يجب أن تتحمل وزن يصل إلى 200 كيلوغرام. وفقًا للمتطلبات ، يتم تركيب الغلاية عموديًا ، لذلك يجب ألا يكون هناك أي منحدر. يجب أن يكون للقاعدة سطح مقاوم للحريق.
يلزم تمديد الأسلاك الكهربائية لأتمتة السخان وإضاءة غرفة المرجل ، مما يضمن الراحة أثناء التشغيل. بناء مدخنة من نوع شطيرة لا يقل ارتفاعها عن 5 أمتار. كما تم تركيب مدخنة وتهوية.
تركيب الغلايات والأنابيب
يتم التثبيت والربط بالتسلسل التالي:
- يتم تركيب المرجل الذي تم إحضاره على المنصة ؛
- يتم تركيب حجرة وقود ومثقاب لتزويد الكريات ؛
- مشط التوزيع متصل ؛
- يجري تركيب خزان تمدد وصمامات إغلاق ؛
- يتم توصيل المرجل بالدائرة التي تزود المبرد ودائرة الإرجاع.
توصيل المدخنة وبدء التشغيل والتعديل
بعد ملء النظام بمبرد (ماء ، إيثيلين جلايكول أو بروبيلين جليكول) ، يجب توصيله بالمدخنة. علاوة على ذلك ، يجب أن يتوافق قطر المدخنة مع قطر أنبوب المخرج. وارتفاع المدخنة - المتطلبات الفنية.
سيوفر القطر المناسب قوة جر جيدة بغض النظر عن قوة الرياح ودرجة حرارة الهواء. الجر الجيد هو مفتاح التشغيل الفعال لمعدات الحبيبات. لكن هذا النوع من الغلايات يخاف من الجر القوي ، لكن الصغير جدًا لن يعمل أيضًا. لذلك ، لحل هذه المشكلة ، يتم استخدام مثبت الدفع أو بوابة الانزلاق.
غالبًا ما تكون المدخنة مصنوعة من أنبوب معدني ، يتم فيه بناء فتحات لمزيد من التنظيف. أيضا ، يجب أن تكون المدخنة مجهزة بجهاز لإزالة المكثفات وعزلها. خطوة مهمة هي اختبار الضغط ، إذا تم إجراؤه بشكل سيئ ، فسوف تتسرب غازات الانحلال الحراري ، مما سيؤدي إلى انخفاض في الكفاءة.
بعد ذلك ، يتم إجراء اختبار التشغيل والضبط. سيتسبب الجهاز الذي تم ضبطه بشكل غير صحيح في مثل هذه المشكلات: سوف يدخن المرجل ويدخن ويخرج ولن تحترق الكريات حتى النهاية.
دليل تجميع المرجل
تتميز غلايات الحبيبات بتصميم معقد إلى حد ما. ستكون تعليمات تجميعها صعبة أيضًا ومتعددة المراحل. لمزيد من الراحة ، يتم النظر في عملية التجميع لكل وحدة رئيسية على حدة. قم بشراء أو صنع العناصر الضرورية ، ثم قم ببساطة بتجميعها في نظام واحد.
يوصى بشدة بشراء هذا العنصر من مرجل الحبيبات الجاهزة. سوف تنفق أكبر قدر من المال على الموقد.
يكاد يكون التصنيع الذاتي للموقد مستحيلًا لأن هذا الجزء من الغلاية ليس مجرد حاوية لإشعال الكريات المحملة ، ولكنه آلية تحكم وتنظيم معقدة.
تم تجهيز مواقد الحبيبات بأجهزة استشعار خاصة ولديها العديد من البرامج المثبتة مسبقًا التي تتيح لك تحقيق استهلاك الوقود الأكثر منطقية وتوفير التدفئة المنزلية الأكثر كفاءة.
السكن ومبادل حراري
يمكنك التعامل مع تجميع العلبة وتصنيع المبادل الحراري بنفسك. من الأفضل عمل جسم الغلاية بشكل أفقي - مع وضع الوحدة هذا ، يتم تحقيق أقصى قدر من كفاءة التدفئة.
لتصنيع العلبة ، يوصى باستخدام طوب النار. يمكنك ببساطة تجميع نوع من الصناديق بدون غطاء علوي ووضع مبادل حراري فيه بأنابيب متصلة وعناصر أخرى. يوصى باستخدام الطوب لأنه يتراكم الحرارة بشكل أكثر كفاءة من الحديد الزهر والصفائح الفولاذية وغيرها من المواد الشائعة.
المبادل الحراري لغلاية الحبيبات عبارة عن نظام من الأنابيب المترابطة والمتصلة بأنابيب الإمداد الحراري لمنزل خاص.
الخطوة الأولى. قم بتجميع مبادل حراري مستطيل الشكل من أنابيب مربعة. للقيام بذلك ، قم بقطع الأنابيب إلى قطع من الطول المطلوب ولحامها في هيكل واحد.
الخطوة الثانية. قم بعمل ثقوب في الملف الشخصي تعمل كحامل رأسي لتوصيل الأنابيب المستديرة.
خطوة ثالثة. تحضير فتحات في الأنابيب الأمامية المتبقية لمخرج المياه وأنابيب التوصيل. سيتم تصريف الماء الساخن من خلال الفتحة العلوية ، وسيتم توفير الماء البارد من الأسفل.
استخدام أنابيب معدنية بطول 150 مم أو أكثر. علاوة على ذلك سيكون من الممكن استخدام أنابيب البولي بروبلين. في الأماكن التي تتصل فيها الأنابيب بالغلاية ، تأكد من تركيب صمامات كروية. بالإضافة إلى ذلك ، يمكنك تعيين عوامل التصفية إذا كنت بحاجة إليها.
الخطوة الرابعة. قم بلحام الجزء الخلفي من الوحدة في مقدمتها وقم بلحام الأنابيب الجانبية.
في نفس المرحلة ، اختر مكانًا مناسبًا لتوصيل أنبوب المدخنة بقطر 10 سم ، وفي الجزء السفلي من وحدة التسخين ، قم بتوفير غرفة صغيرة لتجميع الرماد. أيضًا ، يشتمل تصميم مرجل الحبيبات بالضرورة على صندوق نيران. عنه كذلك.
في صندوق الاحتراق ، كما لوحظ بالفعل ، يتم تخزين الكريات ومن هنا يتم إدخالها في الموقد.
الخطوة الأولى. تجهيز المواد والتركيبات اللازمة. ستحتاج إلى مثقب بقطر 7.5 أو 10 سم ، ومحرك كهربائي وغطاء معدني. سوف تقوم بتوصيل المحرك بوحدة التحكم في موقد الحبيبات.
يمكن تنفيذ وظيفة الغلاف المعدني بواسطة أي حاوية ذات حجم مناسب بجدران سميكة بدرجة كافية.
الخطوة الثانية. قم بتركيب مدخل البريمة في مخرج الغلاف. قم بتوصيل أنبوب بلاستيكي مموج بالجزء الآخر من البريمة لتزويد الموقد بالوقود الحبيبي.
في الختام ، عليك فقط تجميع كل العناصر المدرجة في تصميم واحد. افعل ذلك وانتقل إلى تركيب المرجل.
مبدأ التشغيل
جميع مصانع الحبيبات التي يمكن شراؤها من المتجر مجهزة بوحدات إضافية:
- أوجيه - يزود الوقود من القبو إلى غرفة الاحتراق ؛
- وحدات تحكم لأتمتة عملية العمل ؛
- Bunker - مكان يوجد فيه الوقود قبل إدخاله في غرفة الاحتراق ؛
- مسبار Lambda عبارة عن مستشعر خاص يراقب محتوى الأكسجين في غرف الدخان ويتحكم بشكل مستقل في عملية احتراق الوقود وفقًا للظروف.
يجب حماية موقد الحبيبات بأنبوب مموج بلاستيكي. إنه بمثابة فتيل في حالة الاتجاه العكسي. إذا بدأت النار في التحرك نحو القبو ، فسوف يحترق الأنبوب ، مما يمنع اللهب من الانتشار.
بالإضافة إلى ذلك ، يتم استخدام مروحة ، مما يعزز احتراق الحبيبات عن طريق دفع الهواء ، بالإضافة إلى سخان حراري يسمح لك بإشعال الوقود دون تدخل بشري.
في الأجهزة الآلية ، يتم إدخال الكريات تلقائيًا في غرفة الاحتراق ؛ يحتاج الشخص فقط إلى مراقبة كمية الوقود في القبو. يتم تحديد الحاجة إلى تزويد غرفة الاحتراق بالوقود باستخدام مستشعرات درجة الحرارة (يمكنهم مراقبة درجة حرارة الهواء في الغرفة ، أو درجة حرارة الماء ، أو أي مؤشرات بيئية أخرى ، اعتمادًا على وضع تشغيل الجهاز).
يتم تحديد درجة الحرارة المرغوبة للناقل الحراري من قبل المستخدم ، ويتم التحكم في جميع الزيادات والنقصان الأخرى باستخدام معدات آلية. بمجرد أن تصل درجة الحرارة إلى المستوى المحدد ، يبدأ الموقد في العمل في وضع الاستعداد (لا تخرج الكريات ، تبدأ في الاحتراق). إذا انخفضت درجة الحرارة ، على العكس من ذلك ، فإن وحدة التحكم تقوم بتنشيط المروحة المدمجة. تحت تأثير الهواء ، تشتعل الكريات ، ينتقل الموقد إلى وضع التشغيل.إذا خرجت الكريات خلال فترة التعطل لأي سبب من الأسباب ، يتم تنشيط عنصر التسخين ، والذي يشتعل مرة أخرى.
جهاز
جهاز غلاية الحبيبات مع تحديد أهم العناصر والتجمعات (اضغط للتكبير)
بالإضافة إلى موقد الحبيبات للغلاية ، والذي يكاد يكون من المستحيل صنعه في المنزل ، يجب عمل جميع العناصر الهيكلية الأخرى بشكل مستقل. سوف يستغرق الأمر الكثير من العمل لتحقيق النتيجة المرجوة.
إن امتلاك خبرة في مثل هذا العمل ، فإن تجميع مبادل حراري ووضع غرفة احتراق من طوب النار يعد عملاً ممكناً للغاية. يمكن أيضًا التعامل مع تركيب الموقد ، لكن يجب أن يعمل نظام إمداد الوقود بجد. هذه العقدة الأكثر أهمية في كل حالة حصرية. من الضروري ضمان الإمداد المستمر والموثوق بكريات الوقود إلى الموقد (اقرأ هنا عن الغلايات المزودة بإمدادات وقود أوتوماتيكية).
كثافة الكريات عالية ، وعدد كبير منها لا يمكن أن يحترق في نفس الوقت.
يكاد يكون من المستحيل ضمان الوضع الصحيح من خلال التحكم اليدوي ، إلا إذا كنت بالقرب منك باستمرار. لذلك فإن الجهاز مزود بأنظمة أوتوماتيكية وهي مكلفة للغاية.
هذا عامل في التكلفة العالية للهيكل بأكمله. يتعامل مبرمج واحد أو أكثر مع المهمة دون تدخل خارجي. حتى مخبأ الوقود الصغير قادر على تدفئة المنزل في وضع عدم الاتصال لمدة تصل إلى ثلاثة أيام. إذا قمت بتجميع هيكل أكثر صلابة مع كمية كبيرة من الكريات ، فيمكن زيادة فترة الاستخدام بشكل كبير.
سيتم أيضًا تكبد تكاليف إضافية لشراء محرك لآلية اللولب والاتصال التلقائي. قبل تجميع غلاية الحبيبات بيديك ، تحتاج إلى رسم رسومات للغلاية المستقبلية ، وحساب أبعادها اعتمادًا على مساحة المساحة المتاحة لتثبيتها.
الجزء الرئيسي من غلاية الحبيبات هو الموقد
على غرار نماذج المصانع ، ينصب التركيز على تجميع الهيكل وتركيب جميع المكونات. تتضمن مجموعة التجميع:
- صفائح فولاذية 4-6 مم لتصنيع جسم المرجل.
- مواد القبو. يمكن أن تكون مصنوعة من الصفائح المعدنية (ستكون بسمك 1-2 مم كافية) ، والخشب الرقائقي ، والخشب.
- برغي. يتم اختياره وفقًا للحجم أو ، مع المهارات الموجودة ، يتم إجراؤه بشكل مستقل.
- أنابيب المداخن. طقم تركيب معدني أو أسبستوس.
- نظام التحكم. يوفر التحكم الآلي في تشغيل الغلاية.
- محرك لتشغيل آلية اللولب.
- أنابيب للمبادل الحراري. يوصى باستخدام أقسام مربعة.
- الأنابيب والتجهيزات لتوصيل نظام التدفئة.
- طوب شاموت ، إذا كانت غرفة الاحتراق ثابتة.
- صر. سيوفر وصول الهواء إلى مكان الاحتراق.
