أساسيات وضع أفران الطوب البسيطة للمنازل الصيفية

ملامح أوامر أفران الطوب

غالبًا ما تستخدم الأفران كديكور داخلي ، لذا فهي مبطنة بالكلنكر والبلاط والبلاط. يتم قياس الأقطار في الصف الأول بعناية ، ويتم تعليق خط راسيا في وسط المدخنة ، والذي يتم إزالته في الصفوف الأخيرة من الأنبوب. أيضًا ، يتم التحكم في الأقطار كل 4 صفوف ، وفي كل صف يتم سحب الحبل عند التمديد ، والذي يتم فحصه وفقًا للقاعدة. بدلاً من ملاط ​​الأسمنت والرمل ، يوصى باستخدام الطين ، بغض النظر عن نوع الفرن الذي يتم بناؤه. توفر مدافع الهاون الجافة الجاهزة بشكل كبير الوقت الذي يقضيه في تحضير الطين. حتى لا يجف التكوين بسرعة ، يجب ترطيب الطوب بالماء قبل وضعه.

ستكون تكاليف التشغيل أقل في حالة عدم وجود حواف مستطيلة داخل الهيكل. تحقيقا لهذه الغاية ، عند إنشاء تداخل (حافة) ، تتم تجربة الحجر بدون ملاط ​​، ويتم تحديد خط التداخل ، ويتم قطع المادة الزائدة بمطحنة. تتم مراقبة اللحامات الداخلية أثناء التمديد بانتظام ، ويتم إزالة الملاط الزائد من وقت لآخر. يتم تنظيف الأنبوب بعد الانتهاء من العمل.

يتم وضع أفران الطوب من عدة مواد:

• الكسوة الخارجية
• طوب البناء (الهيكل الرئيسي) ؛
• fireclay - مادة مقاومة للحرارة تحدد الأماكن المعرضة للحرارة الشديدة (الفرن ، تحت) ؛
• لبنة ذات حواف عالية الكثافة - تقع داخل الفرن.

لا يمكن خلط طوب الصلصال مع طوب النار ، والأفران ، والمواقد ، والقضبان والشبكات الشبكية ، وخزانات المياه ليست مدمجة في البناء - ويرجع ذلك إلى معاملات التمدد المختلفة أثناء التسخين. إذا كانت العناصر المعدنية مدمجة بشكل صارم في البناء ، فسوف ينهار الهيكل قريبًا.

فوائد تسخين الموقد وعيوبه

عند اختيار موقد للتدفئة المنزلية أو الطهي ، يجب أن تتعرف بالتأكيد على مزايا هذه الهياكل الوظيفية:

• يتم تجميع موقد الحطب الكلاسيكي بسرعة كافية دون الحاجة إلى تكاليف مالية كبيرة ، بشرط أن يتم إعداد المشروع بشكل صحيح ؛
• يتم دمج التصميم العام بسهولة مع مدفأة ، مما يوفر ملاحظات خاصة من الراحة والراحة للترتيب الداخلي لغرفة المعيشة ؛
• إمكانية ترتيب نظام تدفئة مستقل يعمل دون الوصول إلى الاتصالات المركزية والعامة ؛
• اختيار نوع الوقود غير المكلف والأكثر اقتصادا عند اختيار برنامج لتقليل تكاليف الطاقة (عزل إضافي) ؛
• إمكانية عملية للجمع بين الموقد وتسخين المياه لتوزيع المبرد على كامل مساحة الغرفة.

مشاريع فرن Buslaev

التصميم يحتوي على غطاء مدمج. الفرن صغير. إنه مثالي لأي منزل خاص ، لأنه لا يسمح فقط بتدفئة المبنى ، ولكن أيضًا لطهي الطعام. على الرغم من حجمه الصغير ، فإن الموقد يسخن الغرف الفسيحة جيدًا ، لذلك هناك مشاريع جاهزة للمنازل مع موقد.

ستساعدك المخططات الخاصة لوضع أفران الطوب على إنجاز المهمة دون حسابات معقدة.

للتثبيت ، ستحتاج إلى المواد التالية:

• أبواب - صناديق النار (0.2 × 0.25 متر) ، VK (0.39 × 0.5 متر) ، منفاخ (0.14 × 0.14 متر) ؛
• حراري - 43 قطعة ؛
• طوب صلب - 382 قطعة ؛
• خزانة فرن 28x33x50 سم ؛
• موقد من الحديد الزهر 0.7x0.4 متر مع شعلات (حلقات قابلة للإزالة بأقطار مختلفة) ؛
• الصمامات - عادم البخار (12 × 13 سم) والدخان (12 × 25 سم) ؛
• صر - صر 30x20 سم ؛
• زاوية - ثلاث فراغات من منتجات مدرفلة متساوية الأرفف بطول متر واحد وحجم 45 × 45 ملم ؛
• فولاذ - قطعة 0.3x0.28 متر ؛
• شريط - 4 قطع متر (4 ملليمترات) ، 0.25 متر (2 ملليمتر) ، 0.35 متر (3 ملليمترات) ؛
• موقد من الحديد الزهر - 0.4 × 0.25 متر ؛ 40x15 سم.

مشاريع أفران الطوب من هذا النوع هي كما يلي:

1. صف كامل.
2. فجر الباب.
3. فتح نافذة للتنظيف.
4. تم وضع الجزء السفلي من الفرن من مقاومة للحرارة ، وثلاثة جوانب مبطنة بالحديد.
5. تركيب باب الفرن ، صر ، تحت الفرن - حراري ، غطاء التنظيف ، باب المنفاخ.
6. تركيب DS.
7. وضع صهر على الحافة حول LH.
8. التمديد حسب المخطط.
9. يتم تنفيذ الطلاء العلوي للفرن بالطين (1 سم) ، وتداخل DT ، وتوصيل موقد مع شعلات.
10. تركيب دوران الدخان مع تنظيف النوافذ ، لا يتم وضع اللوحة. في المستقبل ، يتم وضع الطوب على الحافة.
11. التنظيف مغطى ، يتم إنشاء القنوات ، يتم وضع شرائط 25 سم.
12. تم الانتهاء من عمليات التنظيف ، تم تضمين سلك التثبيت.
13. تم تثبيت الغطاء.
14. تركيب سقف VK ، بينما تبقى الأغطية.
15. تم وضع المواقد وفقًا للمخطط.
16. ينتهي الموقد الصغير بصاج من الحديد ، ويتم وضعه حسب ترتيب فرن الطوب.
17. يتم وضع فتحة تنظيف لموقد كبير ، ويتم تجعيد حواف الجدران الجانبية للقنوات.
18. نتوء البناء.
19. تتكرر النتوءات ويتم تثبيت الزاوية.
20. تتداخل مدخنة BP بشكل مشابه للصف التاسع عشر.
21. يتكون العنق من ثلاثة صفوف ، ويتم تقليل حجم المدخنة إلى مقطع 26 × 13 سم للصمام العلوي.
22. يتم إنشاء مدخنة ذات أخاديد في هذا الصفوف اللاحقة.

تزداد أبعاد الهيكل عند استخدام الطوب المواجه للكلنكر ، لذلك لا ينصح باستخدامها بدلاً من المواد الصلبة. عند الانتهاء من البلاط ، يتم ضمان المتانة (تستمر المادة لعقود) ، بالإضافة إلى ذلك ، يمكن تفكيكها لمواجهة هياكل التدفئة الأخرى.

تصميم فرن البناء V. E. Grum-Grzhimailo

مخطط الفرن صممه V. E. Grum-Grzhimailo

يوضح الشكل التالي أفران نظام القنوات الخاص بالبروفيسور V.E. Grum-Grzhimailo. ليس لديها أي زغب على الإطلاق. التصميم ذو شكل دائري ومُحاط بعلبة مصنوعة من صفائح الفولاذ. لن تتحرك الغازات في الفرن كثيرًا تحت تأثير تيار المدخنة ، ولكن تحت تأثير الجاذبية. نتيجة لذلك ، ستغرق الغازات الأثقل المبردة ، وتلك الغازات الأكثر سخونة وبالتالي الأخف سترتفع.

يتكون هذا الجهاز من جزأين. الجزء السفلي مشغول بصندوق الاحتراق. يوجد في صندوق الاحتراق بَرَد صغير (فم) لضمان مرور غازات الدخان إلى الجزء العلوي. الجزء العلوي عبارة عن غرفة بدون دوران دخان. يبدو مثل غطاء مقلوب مثل الزجاج. هذا هو السبب في أن هذه الأفران غالبًا ما تسمى من النوع الجرس أو القارورة.

لن تترك غازات الدخان المسخنة البرد في المداخن ، لأنها ترتفع أولاً تحت السقف وتهدأ ، وتنزل على الجدران حتى الأساس. هنا سوف يسقطون في المدخنة ، وبعد ذلك ، تحت تأثير الدفع ، سيتم حملهم بعيدًا في الغلاف الجوي.

يتم إجراء القطع الرأسي A-A عبر صندوق الاحتراق ، ويتم إجراء القطع B-B على طوله. يتم إجراء التخفيضات الأفقية من الصفوف من 1 إلى 9 من البناء. في القسم 9-9 يمكنك رؤية ما يسمى بالدعامات. بمعنى آخر ، هذه أضلاع عمودية (ربع لبنة) تمتد على طول جدران الموقد من سقف الموقد إلى سقف القبو. سوف يشكلون عبوة ويتم ترتيبها من أجل زيادة امتصاص السطح الداخلي للحرارة وامتصاص الحرارة بشكل أفضل من غازات المداخن بواسطة مجموعة الفرن. يمكن للزعانف التي يتم تسخينها بواسطة الغازات أن تسمح للموقد بالاحتفاظ بالحرارة لفترة أطول.

سيستخدم الجهاز الذي صممه Grum-Grzhimailo حوالي 80٪ من حرارة الوقود المحترق. العلبة الحديدية قادرة على جعل جدران الفرن بسمك ربع قرميد ، وبالتالي فإن الجهاز قادر على التسخين بسرعة كافية.

موقد التسخين والطبخ عبارة عن شفاط ذو مستويين. ترتفع درجة حرارة الطبقة السفلية بدرجة أكبر ، مما يسمح لك بتسخين الهواء البارد في قاع الغرفة.

وضع مثل هذا التصميم ليس معقدًا على الإطلاق.الميزة هي أنه إذا لم يكن مثبط الدخان الموجود على الأنبوب مغلقًا بإحكام ، فلن يتم تبريد الفرن ، في النصف العلوي ، عن طريق دخول الهواء البارد إلى صندوق الاحتراق. سوف يرتفع الهواء الذي يدخل من خلال الفتحات الموجودة في الرماد وأبواب الوقود في صندوق الاحتراق عبر البَرَد. ومع ذلك ، نظرًا لحقيقة أنه أثقل من الغازات الساخنة للجرس ، فسوف يفيض على الفور في القنوات الجانبية ويدخل إلى المدخنة. في هذا الصدد ، لن يتم تبريد الجزء بأكمله الموجود تحت البرد (الغطاء بأكمله).

عيب هذا التصميم هو تسخين الجزء العلوي السائد. لتقليلها ، من الضروري ترتيب ثقوب في الصف الخامس من البناء في جدران صندوق الاحتراق. سيعمل الموقد بشكل جيد على أنواع الفحم القاري والأنثراسيت. إذا تم حرق الهيكل بالحطب (على وجه الخصوص ، الخام) ، فإن الفجوات بين الدعامات سوف تتضخم بالسخام.

من الصعب جدًا تنظيف السخام ، لأن أبواب التنظيف تقع في الصف الثامن ولا تجعل من الممكن الوصول بالكامل إلى جميع فجوات الدعامات. سيتم تصريف الدخان في أنبوب الجذر.

الهياكل الخالية من القنوات وفقًا لمبدأ حركة الغاز الحرة تكون مربعة أو مستطيلة. يمكن إجراؤها في علبة معدنية أو بدونها. في الحالة الأخيرة ، سيكون من الضروري زيادة سماكة جدران الغطاء إلى نصف قرميد.

مواقد البناء للرسومات والمخططات المنزلية

تتميز مواقد الحطب الروسية الكلاسيكية للمنزل بمزايا مميزة.

بدلاً من الأجهزة القديمة غير الكاملة ، يتم تقديم نماذج جديدة أكثر حداثة من أفران التدفئة في الحياة اليوم.

يجب أن يكون الحرفي الكفء الذي يدخل أنواعًا جديدة من الهياكل المماثلة في الحياة مدركًا جيدًا لجميع أوجه القصور في العينات القديمة التي نجت. يجب أن يكون قادرًا على إصلاحها أو إعادة صنعها. للقيام بذلك ، يجب أن يكون على دراية بالعينات الأكثر شيوعًا ليس فقط للأجهزة الجديدة ، ولكن أيضًا التي عفا عليها الزمن ، وكذلك معرفة رسوماتها والقدرة على تطبيق معرفته في الممارسة.

فرن البناء مع تسخين القاع السائد

مخطط الفرن مع تسخين منخفض سائد: 1 و 3. إسقاط الناهضين .2. رفع الناهض 4. مدخنة 5. التنظيف 6. مخمدات الدخان.

يوضح الشكل التالي الفرن الذي يغلب عليه تسخين القاع. ابعادها 115x56x231 سم وستكون ناتج الحرارة 2640 كيلو كالوري في الساعة. وفقًا لنظام عادم الدخان ، يمكن أن يُعزى هذا التصميم إلى مواقد القناة المدمجة مع تسخين القاع.

سوف تنزل غازات المداخن من صندوق الاحتراق ، وبعد ذلك سترتفع إلى السقف بواسطة الناهض. من هناك ، ستنخفض حركتان متوازيتان إلى الصف السادس عشر من البناء. ثم يذهبون إلى الناهض الأخير الذي يذهب إلى المدخنة.

هذا التصميم عقلاني وبسيط للغاية. إنه قادر على توفير إحماء جيد إلى حد ما للجزء السفلي ولديه حركة ذاتية التنظيم في قناتين من الجزء العلوي ، والتي يمكن اعتبارها غطاء بفوهة.

يسمح مبدأ العاصفة الثلجية الغازية بمرور الهواء عبر الجزء السفلي من غطاء المحرك (كما هو موضح بالخط المنقط) ، مع عدم تبريده. هذا التصميم عبارة عن بناء بسيط ويمكن وضعه في القسم.

باب الوقود والجدار الأمامي يفتحان في الممر. الجهاز مزود بأنبوب. يمكن تشغيله على الخشب والفحم.

مخطط البناء لموقد من مستويين للمنزل

مخطط فرن من مستويين 1. الفراغ 2. الغطاء العلوي 3. 4. أنبوب معبأ.

تُظهر الصورة الأولى فرنًا من طبقتين. يتكون من هيكلين يقف أحدهما فوق الآخر. أبعاد كل فرن 165x51x238 سم.

يتم فصل أفران المنزل عن طريق تبطين من الطوب بالفراغات حتى تتمكن من تخفيف الوزن وحفظ بعض الآجر.سيكون التصميم الذي يملأ الفراغ بين الفرن العلوي والسفلي بمثابة الأساس للأول.

الأفران العلوية والسفلية لها نفس التصميم تمامًا. نظام دوران الدخان هنا عديم الشكل. تأتي الغازات من صندوق الاحتراق إلى الغطاء العلوي الذي يحتوي على فوهة. الغازات ، تبرد ، تنزل ، وعند مستوى قاع صندوق الاحتراق ، تمر عبر البطانة إلى المدخنة.

تمر مدخنة الفرن السفلي عبر الجزء العلوي ؛ لذلك يكون سطح التسخين أصغر إلى حد ما في الأخير. يحتوي الهيكل العلوي على مدخنة منفصلة خاصة به. هذا الجهاز سهل التركيب ، ونمط تدفق الغاز بسيط للغاية. يجب أن يتم تنظيف الهيكل السفلي من خلال الباب الموجود في الجدار الخلفي. في الجدار الجانبي - الجزء العلوي. يعمل الفرن في أنثراسايت أو الفحم. تم تجهيز كلا الأنبوبين بزوج من مخمدات الدخان.

غالبًا ما يتم تغطية الجزء العلوي من الفراغات في الأفران ذات المستويين ببلاطة خرسانية صلبة مسلحة. سوف يساهم التداخل مع اللوح في استقرار وقوة الهيكل بأكمله للمصفوفة. يجب أن يتم تنفيذ أعمال البناء بهذا الحجم بعناية خاصة ، لأنه بالإضافة إلى حقيقة أن الهيكل يجب أن يكون مغطى بالبلاطة ، فإن إصلاحه صعب للغاية ، مما قد يسبب بعض الصعوبات.

يجب أيضًا وضع مدخنة الهيكل السفلي بعناية. في حالة وجود تسريبات في البناء ، فإن الجدار الذي يفصل بين الأنبوبين في الطابق الثاني سيسمح للحرارة بالمرور من الهيكل العلوي حتى لو تم إغلاق كلا مخمدات الدخان.

في مجموعة مشتركة ، يمكنك الجمع بين الأفران من أي تصميم تقريبًا ، والتي لها شكل مربع أو مستطيل وتعمل على أي نوع من الوقود. سيكون مثل هذا النظام سخانًا جيدًا لمنزل ريفي.

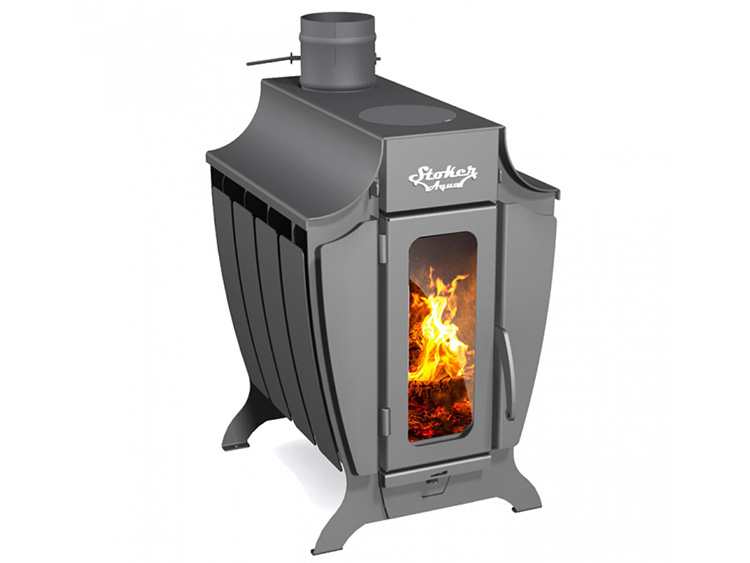

موقد كلاسيكي وتسخين المياه

يمكن دمج مواقد الحطب القياسية للمنزل مع دائرة تسخين المياه ، مما يزيد بشكل كبير من أداء هذه المباني.

يساعد هذا الخيار في تقليل عيوب تسخين الموقد ، وهو أمر ممكن بسبب استخدام التقنيات الحديثة ، ويرتبط بفوائد إضافية:

• زيادة كبيرة في منطقة التدفئة الصالحة للاستخدام ؛
• ضمان التوزيع المنتظم للحرارة ؛
• يتم تضمين جميع عناصر الفرن في التدفئة ؛
• بعد تعليق عملية الاحتراق ، يتم الاحتفاظ بالحرارة.

يكتمل تصميم الفرن مع تسخين المياه بمبادل حراري يوفر تسخين المبرد وتداوله بكفاءة.

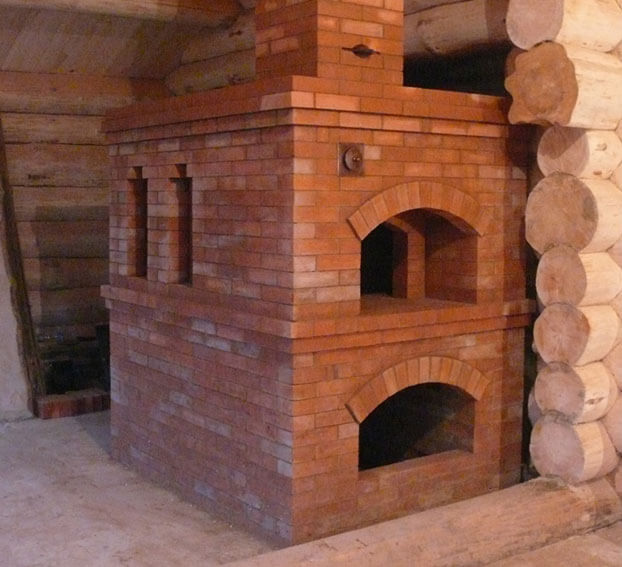

رسومات الفرن الروسي لأفران الطوب

في السابق ، تم العثور على مثل هذه التصميمات في كل منزل ، لكنها الآن نادرة بالفعل. على الرغم من ذلك ، يمكن أن يتناسب الموقد الروسي بنجاح مع الجزء الداخلي للغرفة. أيضًا ، لا تعد أفران الطوب الروسية مجرد جهاز تدفئة - فهي تحتوي أيضًا على موقد.

لوضع الفرن ، ستكون المواد التالية مطلوبة:

للعمل ، ستحتاج إلى الأدوات التالية:

• مجرفة - لوضع الحل وتسويته ؛
• معول - مطرقة متعددة الوظائف بشفرة تقع بشكل عمودي على محور المقبض. في الطرف الآخر زجاج أمامي مربع.
• مستوى الفقاعة للبناء والهيدروليكي للصف الأول ؛
• القاعدة - تعمل على محاذاة الطوب لكل صف ؛
• خطوط راسيا - يجب ربط أحدها بشكل دائم بمحور المدخنة (تداخل) ، وبمساعدة الثانية ، يتم فحص عمودي الزوايا ؛
• فرشاة - ضرورية للحشو.
• الحبل - يتم سحبه فوق كل صف من البناء.

فيما يلي رسومات أفران الطوب لأي نوع من المنازل:

1. غرفة الطبخ. بالنسبة للبناء ، يتم استخدام لبنة زاوية 3/4 أرضية مع أقفال.
2. تحت. يوجد منحدر من الخلف ، لغرضه يتم تغطية المساحة بالرمال ، والتي تم وضع الطوب عليها.
3. تغطي القاع. الهيكل مغطى بالطوب على طول القضبان أو الزوايا أو فراغات الألواح.
4. قبو مع قفل.في بعض الحالات ، يتم استخدام قفل مركزي ، وفي حالات أخرى ، يتم استخدام آخر طوبتين متماثلتين.
5. صفوف القبو السفلي. يتم وضع فرن من الطوب بالطريقة المعتادة ، في المستقبل ، يتم تثبيت قالب قبو تم تجميعه من اللوح أو الينابيع المقطوعة من الخشب فوقه.
6. آبار. وهي عبارة عن صفوف مقيدة تترك فيها حفرة تؤدي إلى الطهي السفلي.
7. أندرباي. يتم وضع الطوب على ملاط ​​الأساس ، ولا يُسمح بالحجارة المجوفة.
8. كود VK. للراحة ، يتم قطع الطوب على شكل إسفين.
9. تغطية القناة فوق السماور. إنه صلب ، يتم استخدام الأحجار الكاملة فقط.
10. يتم تقليل الثقوب فوق shestak. يتم قطع الطوب وفقًا للرسم.
11. محاذاة الجدار. في الوقت نفسه ، يتم تقليل الأنبوب الزائد ، يتم وضع قناة السماور.
12. تركيب السماور. الهيكل مغلق بغطاء منفصل.
13. عرض التثبيت. يتم وضع صفين لبناء الهيكل.
14. مدخنة. يجب ألا يقل ارتفاع الأنبوب من الأسفل إلى الأعلى عن 5 أمتار. تشكل الصفوف العلوية حاجبًا يمنع هطول الأمطار من دخول المدخنة.

بفضل هذا الموقد ، يتم توفير تدفئة عالية الجودة للمنزل.
