نظام تسخين مفتوح مع مضخة دورانية

كيفية اختيار مضخة للتدفئة

الأنسب للتركيب هي مضخات الدوران الخاصة منخفضة الضوضاء من نوع الطرد المركزي ذات الشفرات المستقيمة. لا تخلق ضغطًا مرتفعًا بشكل مفرط ، ولكنها تدفع المبرد ، مما يسرع حركته (ضغط العمل لنظام التدفئة الفردي مع الدوران القسري هو 1-1.5 ضغط جوي ، والحد الأقصى هو 2 ضغط جوي). تحتوي بعض طرز المضخات على محرك كهربائي مدمج. يمكن تثبيت هذه الأجهزة مباشرة في الأنبوب ، وتسمى أيضًا "مبللة" ، وهناك أجهزة من النوع "الجاف". تختلف فقط في قواعد التثبيت.

عند تركيب أي نوع من مضخات الدورة الدموية ، من المستحسن تركيبها بصمام جانبي وصمامين كرويين ، مما يسمح بإزالة المضخة للإصلاح / الاستبدال دون إغلاق النظام.

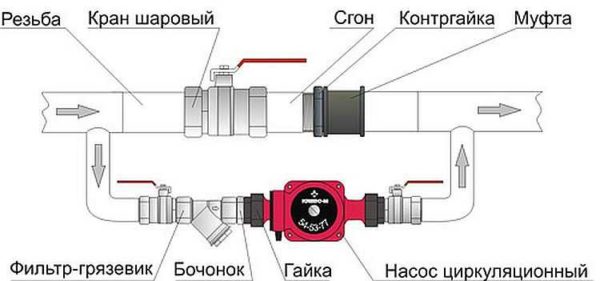

من الأفضل توصيل المضخة بممر جانبي - بحيث يمكن إصلاحها / استبدالها دون تدمير النظام

يتيح لك تثبيت مضخة الدوران ضبط سرعة انتقال سائل التبريد عبر الأنابيب. كلما تحرك المبرد بشكل أكثر نشاطًا ، زادت الحرارة التي يحملها ، مما يعني ارتفاع درجة حرارة الغرفة بشكل أسرع. بعد الوصول إلى درجة الحرارة المحددة (إما يتم مراقبة درجة تسخين المبرد أو الهواء في الغرفة ، اعتمادًا على إمكانيات المرجل و / أو الإعدادات) ، تتغير المهمة - يلزم الحفاظ على درجة الحرارة المحددة و ينخفض ​​معدل التدفق.

بالنسبة لنظام تسخين الدوران القسري ، لا يكفي تحديد نوع المضخة

من المهم حساب أدائها. للقيام بذلك ، أولاً وقبل كل شيء ، تحتاج إلى معرفة فقدان الحرارة في المباني / المباني التي سيتم تسخينها

يتم تحديدها بناءً على الخسائر في أبرد أسبوع. في روسيا ، يتم تطبيعها وتركيبها بواسطة المرافق العامة. يوصون باستخدام القيم التالية:

• بالنسبة للمنازل المكونة من طابق أو طابقين ، تبلغ الخسائر عند أدنى درجة حرارة موسمية تبلغ -25 درجة مئوية 173 واط / م 2 عند -30 درجة مئوية ، وتكون الخسائر 177 وات / م 2 ؛
• المباني متعددة الطوابق تفقد من 97 واط / م 2 إلى 101 واط / م 2.

بناءً على خسائر حرارة معينة (يُشار إليها بواسطة Q) ، يمكنك العثور على طاقة المضخة باستخدام الصيغة:

c هي السعة الحرارية المحددة لسائل التبريد (1.16 للمياه أو قيمة أخرى من المستندات المصاحبة لمانع التجمد) ؛

Dt هو فرق درجة الحرارة بين العرض والعودة. تعتمد هذه المعلمة على نوع النظام وهي: 20 درجة مئوية للأنظمة التقليدية ، و 10 درجة مئوية لأنظمة درجات الحرارة المنخفضة و 5 درجة مئوية لأنظمة التدفئة تحت الأرضية.

يجب تحويل القيمة الناتجة إلى أداء ، حيث يجب تقسيمها على كثافة سائل التبريد عند درجة حرارة التشغيل.

من حيث المبدأ ، عند اختيار قوة المضخة للدوران القسري للتدفئة ، يمكن الاسترشاد بالمعايير المتوسطة:

• مع الأنظمة التي تسخن مساحة تصل إلى 250 م 2. تستخدم وحدات بسعة 3.5 م 3 / ساعة وضغط رأس يبلغ 0.4 ضغط جوي ؛
• لمساحة من 250 م 2 إلى 350 م 2 ، يلزم توفر قوة 4-4.5 م 3 / ساعة وضغط 0.6 ضغط جوي ؛
• يتم تركيب مضخات بسعة 11 م 3 / ساعة وضغط 0.8 ضغط جوي في أنظمة التدفئة بمساحة من 350 م 2 إلى 800 م 2.

لكن عليك أن تأخذ في الاعتبار أنه كلما كان المنزل أسوأ ، زادت قوة المعدات (المرجل والمضخة) والعكس صحيح - في منزل معزول جيدًا ، نصف القيم المشار إليها \ u200b قد يكون مطلوبًا. هذه البيانات متوسطة. يمكن قول الشيء نفسه عن الضغط الناتج عن المضخة: فكلما كانت الأنابيب أضيق وكان سطحها الداخلي أكثر خشونة (كلما زادت المقاومة الهيدروليكية للنظام) ، يجب أن يكون الضغط أعلى. الحساب الكامل عملية معقدة وكئيبة ، تأخذ في الاعتبار العديد من المعلمات:

تعتمد قوة المرجل على مساحة الغرفة المدفأة وفقدان الحرارة.

• مقاومة الأنابيب والتجهيزات (اقرأ كيفية اختيار قطر أنابيب التسخين هنا) ؛
• طول خط الأنابيب وكثافة المبرد ؛
• عدد ومساحة ونوع النوافذ والأبواب ؛
• المواد التي تصنع منها الجدران ، عزلها ؛
• سمك الجدار والعزل.
• وجود / عدم وجود قبو ، بدروم ، علية ، وكذلك درجة عزلهم ؛
• نوع السقف ، تكوين كعكة التسقيف ، إلخ.

بشكل عام ، يعد حساب هندسة الحرارة من أصعب الحسابات في هذا المجال. لذلك إذا كنت تريد أن تعرف بالضبط ما هي الطاقة التي تحتاجها مضخة في النظام ، اطلب حسابًا من أحد المتخصصين. إذا لم يكن الأمر كذلك ، فاختر بناءً على متوسط ​​البيانات ، مع تعديلها في اتجاه أو آخر ، اعتمادًا على موقفك. من الضروري فقط مراعاة أنه في حالة السرعة العالية غير الكافية لحركة المبرد ، يكون النظام صاخبًا للغاية. لذلك ، في هذه الحالة ، من الأفضل استخدام جهاز أكثر قوة - استهلاك الطاقة صغير ، وسيكون النظام أكثر كفاءة.

خيارات للتدفئة أحادية الأنابيب لمنزل خاص

يظهر أدناه أبسط رسم تخطيطي للوصلة السفلية للمشعات.

نظام تدفئة نموذجي أحادي الأنابيب لمنزل خاص.

النظام ينتمي إلى النوع المفتوح - خزان التمدد 3 متصل بالجو. يستخدم أنبوب الفائض 2 للخروج من الهواء وتصريف المياه أثناء التعبئة الأولية للدائرة. أعلاه هو نظام تسخين أحادي الأنبوب مع دوران قسري ، والذي يتم توفيره بواسطة مضخة الدوران 4 ، المثبتة على "العودة" أمام المرجل. ويرجع ذلك إلى حقيقة أن درجة حرارة السائل في "العودة" أقل مما هي عليه في "الإمداد" ، كما أن تشغيل المضخة عند درجة حرارة منخفضة للمبرد الذي يتم ضخه يزيد ببساطة من عمر الخدمة.

يتم توفير مياه الشبكة من خلال الفلتر 12 والصمام 11 (يتم أيضًا التعبئة الأولية للنظام من خلالهما). يتم تصريف المياه (للإصلاحات وفي نهاية موسم التدفئة) من خلال الصمام 5 وتصريف المجاري 10 مع إغلاق الصمام 11.

يتم استخدام الوصلة السفلية للمشعات 7 ، أي فقط المجمعات السفلية الخاصة بهم متصلة بالأنابيب ، ومنافذ الأجزاء العلوية مكتومة. تم تجهيز الممرات الجانبية بأجهزة (يشار إليها بالحرف "أ" في الرسم التخطيطي) للتحكم في التدفق (صمامات الإبرة) ، ولكن من الممكن أيضًا إنشاء دائرة أبسط بدونها. هو مبين أدناه ويسمى "لينينغراد".

مخطط نظام التسخين أحادي الأنبوب "لينينغراد" مع الدوران القسري.

في ذلك ، تكون أقسام الإغلاق 14 عبارة عن ممرات جانبية نقية بدون صمامات إغلاق أو تحكم بقطر أصغر من خط الأنابيب الرئيسي. في الوقت نفسه ، يزداد جزء من التدفق عبر البطاريات ، ولكنه يبرد أيضًا بشكل أسرع ، حيث يتم خلط المزيد من المياه المبردة في التدفق الكلي على طول مسارها. في المنازل الخاصة ، يتم ذلك من أجل تقليل استهلاكها الإجمالي (وبالتالي ، استهلاك الكهرباء للمضخة 4 للتداول القسري) ، وكذلك لزيادة نقل الحرارة للبطاريات ، على الرغم من أنها تسخن بشكل غير متساوٍ للغاية.

يمكن توصيل المشعات قطريًا كما هو موضح في الرسم البياني أدناه.

نظام أحادي الأنبوب مع توصيل قطري للمشعات.

هنا ، يظل التسخين غير المتكافئ للبطاريات في السلسلة (بل ويصبح أعلى) ، لكن انتقال الحرارة لكل منها يزداد بنسبة عدة في المائة بسبب التدفق المكثف للمياه حولها مع وجود متزامن لدوران قسري وطبيعي. بعد كل شيء ، فإن درجة حرارته عند مدخل المجمع العلوي أعلى بعدة درجات من مخرج الجزء السفلي ، بسبب التبريد في الجهاز نفسه. لذلك ، تنشأ ظروف للدوران الطبيعي للمياه عبر البطاريات (كما هو الحال في الأنظمة المقابلة بدون مضخات). الضغط في الممر الجانبي 14 لن يغلق هذا التدفق ، لكنه سيرتفع إلى الصمامات 13 بشكل مكثف.

كيفية تنفيذ التدفئة البديلة لمنزل خاص

نظام التدفئة ثنائي الأنابيب لمنزل خاص - التصنيف والأصناف ومهارات التصميم العملي

توزيع تدفئة من أنبوب واحد وأنبوبين في منزل خاص

مخططات التدفئة الأساسية

يمكن تنظيم أنظمة التدفئة ، حيث يتم توفير الدوران القسري لسائل التبريد ، وفقًا لمجموعة متنوعة من المخططات. فيما يلي الأكثر شيوعًا. يجب أن تبدأ بمخططات تسخين المياه أحادية الأنبوب:

الشكل 2: نظام أفقي أحادي الأنبوب مع أقسام طرفية.

يتدفق (الشكل 1). بالنسبة للمنازل الصغيرة ، يعتبر نظام تسخين المياه الأفقي أحادي الأنبوب مثاليًا. إنه يوفر مخطط التشغيل التالي: يدخل المبرد إلى الناهض الرئيسي ، ثم يتم توزيعه بين جميع الرافعات الأفقية ويبدأ في التدفق بالتتابع عبر البطاريات ، والتبريد ، ويعود على الفور على طول خط العودة.
مع المقاطع الختامية (الشكل 2). يوجد نظام أحادي الأنبوب أفقي آخر ، والذي ينص على إنشاء أقسام يتم إغلاقها لاحقًا. في سياق تنظيمها ، يتم بالضرورة تثبيت صمام مصمم لإزالة الهواء على كل مبرد. لتنظيم درجة حرارة عناصر التسخين ، يتم توفير صمامات الإغلاق ، والتي يتم تثبيتها في بداية نظام التدفئة مع الدوران القسري في كل طابق في منزل ريفي.
أنبوب واحد (الشكل 3). يمكن أن يكون نظام تسخين المياه ، الذي يوفر تنظيم الدوران القسري ، عموديًا. في هذه الحالة ، يدخل المبرد على الفور إلى الطابق العلوي من المنزل ، ثم يدخل المشعات المركبة من خلال الناهضين ، ثم ينتقل السائل إلى عناصر التسخين الموجودة في الطابق السابق ، وهكذا ، حتى ينخفض ​​إلى أسفل. . يمكن تنظيم نظام تسخين المياه هذا وفقًا لمخطط التدفق ووفقًا للنظام الذي توجد به أقسام مغلقة.

في الوقت نفسه ، من المهم اعتبار أن لها عيبًا مهمًا: تسخين البطاريات في المنزل على الأرضيات يحدث بشكل غير متساو.

الشكل 3: نظام التسخين العمودي أحادي الأنبوب.

هناك أيضًا أنظمة تسخين مياه ثنائية الأنابيب ، والتي توفر الدوران القسري لسائل التبريد (الشكل 4). يمكن تنظيمها بثلاث طرق:

1. نهاية. هنا ، يقع كل عنصر لاحق من نظام التدفئة في اتجاه حركة المبرد على مسافة أبعد من عنصر التسخين. يؤدي مثل هذا المخطط إلى زيادة دائرة الدوران ، مما يجعل من الصعب التحكم في تشغيل معدات التدفئة. ومع ذلك ، يوفر هذا النظام طولًا قصيرًا لخط الأنابيب ، مما يقلل التكاليف المرتبطة بتنظيم التدفئة للمنزل.
2. تمرير. هناك مساواة في دوائر التداول. يسهل هذا العامل ضبط تشغيل نظام التدفئة ، حيث يتم توفير الدوران القسري. ومع ذلك ، فإن طول خط الأنابيب هنا ، مقارنةً بالمخطط المسدود ، يزداد بشكل كبير ، مما يؤدي إلى تكاليف إضافية أثناء تركيب التدفئة.
3. جامع. يوفر الاتصال بنظام التدفئة لكل عنصر تسخين على حدة. نتيجة لهذا ، يدخل المبرد المشعات بنفس درجة الحرارة. ومع ذلك ، فإن هذا يعني أيضًا استهلاكًا كبيرًا للأنابيب أثناء تركيب النظام.

الشكل 4: نظام أفقي ثنائي الأنابيب.

بالإضافة إلى ذلك ، هناك مخطط آخر للتنظيم الرأسي للتدفئة القسرية (الشكل 5). إنه يعني وجود سلك منخفض. هنا ، يدخل المبرد إلى الغلاية بمساعدة مضخة ، ثم يدخل إلى خط الأنابيب ويتم توزيعه في جميع أنحاء النظام ، ثم يمر في عناصر التسخين ، ويتخلى عن حرارته ، ويعود السائل عبر خط أنابيب الإرجاع عبر المضخة و خزان التمدد لعنصر التسخين. يمكن أيضًا تنظيم نظام تسخين عمودي بأسلاك علوية (الشكل 6).هذا يعني موقع خطوط الأنابيب الرئيسية فوق عناصر التسخين (في العلية أو تحت سقف الطابق العلوي). يدخل الماء الذي يدور بمساعدة مضخة إلى المرجل ، ثم يتم توزيعه من خلال الروافع إلى عناصر التسخين ، والسائل ، بعد أن يتخلى عن حرارته ، يذهب إلى خط العودة ، الموجود في الطابق السفلي أو تحت أرضية الطابق السفلي.

عناصر النظام مع الدوران القسري

التدوير القسري هو عملية لا تتطلب تركيب المضخة فحسب ، بل تتطلب أيضًا تركيب عناصر إلزامية أخرى.

• وتشمل هذه:

خزان التمدد للتعويض عن حجم المبرد عندما تتغير درجة الحرارة ؛
مجموعة الأمان بما في ذلك مقياس الضغط ومقياس الحرارة وصمام الأمان ؛
مشعات متصلة بأحد مخططات الأسلاك ؛
صنابير Mayevsky أو ​​فاصل الهواء ؛
فحص الصمام؛
حنفيات لملء وتصريف النظام ؛
مرشح خشن.

بالإضافة إلى ذلك ، عند استخدام غلاية الوقود الصلب كمدفأة. بدون وظيفة التحميل التلقائي للوقود ، يوصى بتضمين مجمع حراري في النظام - خزان تخزين بالحجم المطلوب. سيؤدي ذلك إلى معادلة درجة حرارة المبرد وتجنب تقلباته اليومية.

اختيار خزان التمدد للتدفئة المغلقة

عادة ما يكون المبرد في أنظمة التدفئة في المنازل الخاصة عبارة عن ماء عادي. عند تسخينه ، يميل الماء إلى التمدد ، وبالتالي زيادة الضغط في النظام. إذا تجاوز الضغط في نظام مغلق النقطة الحرجة ، فقد يحدث انفجار في خط الأنابيب. كيف تصنع نظام تدفئة مغلق لا يتلف الأنابيب؟

لحل هذه المشكلة ، تم إنشاء خزانات التمدد التي تسمح لك بالتخلص من السوائل الزائدة ، وبالتالي منع تراكم الضغط.

يتكون خزان التمدد من جزأين: جسم معدني وحاجز مرن يقع بالداخل ويقسم الجسم إلى نصفين. يمتلئ الجزء "الخلفي" من الخزان بالهواء أو الغاز ، ويدخل السائل الممتد إلى الجزء السفلي. مع ارتفاع درجة الحرارة ، يستمر الماء في التمدد مؤثرًا على الغشاء الذي يبدأ في الانكماش.

يمكن أن تكون أغشية الخزانات من نوعين:

1. مثبت. يتم تثبيت هذا الغشاء حول محيط الموسع ويضمن التشغيل المستقر ، ولكن في حالة تلفه ، سيكون من الضروري تغيير الخزان بالكامل.
2. قابل للاستبدال. عادة ما يتم إنتاج الأغشية من هذا النوع على شكل منتجات مطاطية ضخمة مملوءة بالماء. يتم تثبيت الأغشية القابلة للاستبدال على حافة الخزان ، وفي حالة تمزقها ، يمكنك استبدالها بنفسك.

استنتاج

يعد نظام التدفئة عنصرًا مهمًا في المنزل ، ويجب أن يتم حسابه وفقًا لجميع القواعد. السؤال عن أيهما أفضل: نظام التدفئة المغلق الذي يعمل بنفسك أو الذي تم بناؤه بواسطة متخصصين يظل مفتوحًا ، لكنه ليس الأهم.

من المهم جدًا اختيار العناصر الصحيحة للنظام ، والتي ستوفر أقصى قدر من الكفاءة والاقتصاد ، وستكون موثوقة وذات جودة عالية. يمكن أن يكون نظام التدفئة المغلق ، الذي يظهر الرسم التخطيطي له في الصورة ، خيارًا ممتازًا يضمن تلبية جميع المتطلبات.

إذا تم كل شيء بشكل صحيح ، فإن نظام التدفئة المغلق سوف يقوم بتسخين المبنى لسنوات عديدة ، مما يخلق بيئة مريحة ومريحة.

الفروق الدقيقة في حساب مخطط تركيب نظام التدفئة مع الدوران القسري

يعتمد ذلك على التركيب المختص لدائرة التدفئة كم من الوقت سيعمل التدفئة في المنزل وخالية من المتاعب. نظرًا لأن السائل في نظام مغلق لا يتلامس مع البيئة ، فلا يمكن أن يتبخر. عند التسخين ، يتمدد المبرد ، وبالتالي يزيد الضغط داخل النظام.نظرًا لأن نظام التسخين المغلق مع الدوران القسري لا يعني إمكانية خروج الماء من الدائرة ، هناك حاجة إلى خزان تمدد يتولى الحجم الزائد.

يتم توصيل الخزان بخط أنابيب الإرجاع ، بنفس طريقة توصيل مضخة الدوران ، لأن. في هذه المنطقة يكون تسخين المبرد ضئيلًا. نظرًا لأن السائل الساخن يقصر من عمر المضخة ، فمن الأفضل تثبيته في مكان تكون فيه درجة حرارة الماء في أدنى مستوياتها.

نظرًا لحقيقة أن الأنابيب الموجودة في النظام المزود بمضخة لها قطر مقطع عرضي أصغر ، فإن حجم المبرد المتداول من خلالها أقل من حجم السائل اللازم لتدفئة منزل مشابه دون مشاركة مضخة. هذا العامل له تأثير إيجابي على ظروف تشغيل خزان التمدد ؛ في نظام مزود بمضخة ، لا يفشل الخزان لفترة أطول. لا يسبب نظام التدفئة الدوراني القسري الكثير من الإزعاج مثل الدورة الدموية الطبيعية.

أيضًا ، غالبًا ما تحتوي النماذج الحديثة لمراجل التدفئة على آليات لتنظيم درجة حرارة الماء اعتمادًا على الوقت من اليوم ، والتي تعمل تلقائيًا. يسمح لك هذا الفارق الدقيق بجعل عمل الدائرة أكثر اقتصادا.

تتميز غلاية التدفئة الحديثة بقدرات كبيرة وتعديلات مختلفة ، مما يسهل تشغيلها.

من أجل زيادة سطح التسخين ، يمكن تركيب أنبوب تسخين بزعانف في الدائرة. مشعات الحديد الزهر المعروفة هي نوع من الأنابيب ذات الزعانف. توفر هذه التصميمات ، عن طريق زيادة سطح المدفأة ، تدفئة أكثر اتساقًا وعالية الجودة للغرفة. من الأفضل تركيب الأنابيب ذات الزعانف في المباني غير السكنية ، لأن. بسبب شكلها المعقد ، فإنها تتراكم الغبار بسهولة.

على عكس دائرة الجاذبية ، حيث لا يوجد دوران في نظام التدفئة ، يتطلب التصميم بمضخة نهجًا دقيقًا. إحدى المهام الأساسية التي يجب حلها عند التصميم هي ما إذا كان سيكون نظام تسخين بالدوران القسري أحادي الأنبوب أو نظام تسخين ثنائي الأنابيب. الخيار الأول أكثر اقتصادا وأسهل في التركيب ، لكن نظام التسخين بالدوران القسري ثنائي الأنابيب يكون أكثر إنتاجية.

يمكن تحويل دائرة التسخين لمنزل من ثلاثة طوابق مع دوران الجاذبية بسهولة إلى دائرة ذات دوران قسري للمياه. للقيام بذلك ، قم بتوصيل مضخة مياه وخزان تمدد بها. وبالتالي ، يقومون بتحديث مخطط التدفئة والحفاظ على درجة حرارة مريحة في المنزل ، بغض النظر عن الطقس خارج النافذة.
اختيار مضخة الدوران

عند شراء مضخة دورانية ، يجب مراعاة موثوقيتها وكمية الكهرباء المستهلكة ومبدأ التشغيل الواضح. يعتمد التسخين القسري على قوة الوحدة والضغط الذي يمكنها إحداثه. عند تقييم هذه الخصائص ، فإنها تبدأ من حجم الغرفة التي تم شراء المضخة من أجلها للتدفئة. لذلك ، لمنزل خاص بمساحة 250 متر مربع. ستحتاج إلى مضخة بضغط 0.4 ضغط جوي وسعة 3.5 متر مكعب. م / ساعة. إذا كان المنزل واسعًا ومساحته تزيد عن 500 متر مربع. م ، ثم قوة المضخة المطلوبة 11 متر مكعب. م / ساعة ، والضغط 0.8 أجواء. عند شراء مضخة لغرفة معينة ، يُنصح بإجراء حساب فردي يأخذ في الاعتبار الخصائص الفردية: طول الدائرة ، وعدد بطاريات التدفئة ، وقطر خط الأنابيب ، ومواد الأنابيب ، نوع الوقود.

شاهد الفيديو

يقلل التسخين مع الدوران القسري من نقل الحرارة عندما تتشكل جيوب هوائية داخل خط الأنابيب. حركة المبرد على طول الدائرة صعبة. يحدث احتقان الهواء بالقرب من المشعات ، في المقاطع الرأسية للدائرة. لتجنب هذه المشكلة ، يتم تثبيت رافعة Mayevsky وفتحات تهوية أوتوماتيكية على كل مبرد. هذه طريقة فعالة للتخلص من أعطال النظام المرتبطة بدخول الهواء إلى الأنابيب. دائمًا ما يكون نظام التسخين بالدوران القسري في المقدمة.

أين تضع

يوصى بتركيب مضخة دوران بعد الغلاية ، قبل الفرع الأول ، ولكن لا يهم في خط أنابيب الإمداد أو الإرجاع. الوحدات الحديثة مصنوعة من مواد تتحمل درجات حرارة تصل إلى 100-115 درجة مئوية. هناك عدد قليل من أنظمة التدفئة التي تعمل مع المبرد الأكثر سخونة ، لذلك لا يمكن قبول اعتبارات درجة حرارة أكثر "راحة" ، ولكن إذا كنت أكثر هدوءًا ، ضعها في خط العودة.

يمكن تركيبها في خط الانابيب الراجع او المباشر بعد / قبل الغلاية حتى الفرع الاول

لا يوجد فرق في المكونات الهيدروليكية - المرجل ، وبقية النظام ، لا يهم ما إذا كانت هناك مضخة في فرع الإمداد أو الإرجاع. ما يهم هو التثبيت الصحيح ، بمعنى الربط ، والتوجيه الصحيح للدوار في الفضاء

لا شىئ اخر يهم

هناك نقطة واحدة مهمة في موقع التثبيت. إذا كان هناك فرعين منفصلين في نظام التدفئة - على الجناح الأيمن والأيسر من المنزل أو في الطابقين الأول والثاني - فمن المنطقي وضع وحدة منفصلة في كل منهما ، وليس وحدة مشتركة - مباشرة بعد المرجل. علاوة على ذلك ، يتم الحفاظ على نفس القاعدة في هذه الفروع: مباشرة بعد المرجل ، قبل التفرع الأول في دائرة التسخين هذه. سيمكن ذلك من ضبط النظام الحراري المطلوب في كل جزء من أجزاء المنزل بشكل مستقل عن الآخر ، وكذلك في المنازل المكونة من طابقين لتوفير التدفئة. كيف؟ يرجع ذلك إلى حقيقة أن الطابق الثاني عادة ما يكون أكثر دفئًا من الطابق الأول وهناك حاجة إلى حرارة أقل بكثير. إذا كانت هناك مضختان في الفرع ترتفعان ، فإن سرعة المبرد تكون أقل بكثير ، وهذا يسمح لك بحرق وقود أقل ، ودون المساومة على راحة المعيشة.

هناك نوعان من أنظمة التدفئة - مع الدوران القسري والطبيعي. لا يمكن للأنظمة ذات الدوران القسري أن تعمل بدون مضخة ، حيث تعمل بالدوران الطبيعي ، ولكن في هذا الوضع يكون لها نقل حرارة أقل. ومع ذلك ، فإن الحرارة الأقل لا تزال أفضل بكثير من عدم وجود حرارة على الإطلاق ، لذلك في المناطق التي غالبًا ما تنقطع فيها الكهرباء ، تم تصميم النظام على أنه هيدروليكي (مع دوران طبيعي) ، ثم يتم ضخ المضخة فيه. هذا يعطي كفاءة وموثوقية عالية للتدفئة. من الواضح أن تركيب مضخة الدوران في هذه الأنظمة له اختلافات.

يتم إجبار جميع أنظمة التدفئة ذات التدفئة الأرضية - بدون مضخة ، لن يمر المبرد عبر هذه الدوائر الكبيرة

التداول القسري

نظرًا لأن نظام تسخين الدوران القسري لا يعمل بدون مضخة ، يتم تثبيته مباشرة في الفجوة الموجودة في أنبوب الإمداد أو الإرجاع (من اختيارك).

تنشأ معظم مشاكل مضخة الدوران بسبب وجود شوائب ميكانيكية (رمل ، جزيئات كاشطة أخرى) في المبرد. إنهم قادرون على تشويش المكره وإيقاف المحرك. لذلك ، يجب وضع مصفاة أمام الوحدة.

تركيب مضخة دورانية في نظام تدوير قسري

من المستحسن أيضًا تثبيت صمامات كروية على كلا الجانبين. ستتيح إمكانية استبدال الجهاز أو إصلاحه دون تصريف سائل التبريد من النظام. أغلق الصنابير وانزع الوحدة. يتم فقط تصريف ذلك الجزء من الماء الذي كان موجودًا مباشرة في هذه القطعة من النظام.

الدورة الدموية الطبيعية

يوجد اختلاف واحد مهم في أنابيب مضخة الدوران في أنظمة الجاذبية - يلزم وجود تجاوز. هذا هو العبور الذي يجعل النظام يعمل عندما لا تعمل المضخة. تم تركيب صمام إغلاق كروي واحد على الممر الجانبي ، والذي يتم إغلاقه طوال الوقت أثناء عملية الضخ. في هذا الوضع ، يعمل النظام كإجباري.

مخطط تركيب مضخة دورانية في نظام دوران طبيعي

عند انقطاع التيار الكهربائي أو تعطل الوحدة ، يتم فتح الصنبور على العبور ، ويتم إغلاق الصنبور المؤدي إلى المضخة ، ويعمل النظام مثل نظام الجاذبية.

تركيب الميزات

هناك نقطة واحدة مهمة ، بدونها سيتطلب تركيب مضخة الدوران تغييرًا: يلزم تدوير الدوار بحيث يتم توجيهه أفقيًا. النقطة الثانية هي اتجاه التدفق. يوجد سهم على الجسم يشير إلى الاتجاه الذي يجب أن يتدفق فيه المبرد. لذا قم بتدوير الوحدة بحيث يكون اتجاه حركة المبرد "في اتجاه السهم".

يمكن تثبيت المضخة نفسها أفقيًا ورأسيًا ، فقط عند اختيار نموذج ، تأكد من أنها يمكن أن تعمل في كلا الوضعين. وشيء آخر: مع الترتيب الرأسي ، تنخفض الطاقة (الضغط الناتج) بنحو 30٪. يجب أن يؤخذ ذلك في الاعتبار عند اختيار النموذج.

أنواع مختلفة من مضخات الدورة الدموية

تتوفر المضخة الدوارة الرطبة في الفولاذ المقاوم للصدأ أو الحديد الزهر أو البرونز أو الألومنيوم. من الداخل محرك سيراميك أو صلب

لفهم كيفية عمل هذا الجهاز ، تحتاج إلى معرفة الاختلافات بين نوعي معدات الضخ الدوراني. على الرغم من أن المخطط الأساسي لنظام التدفئة القائم على المضخة الحرارية لا يتغير ، إلا أن نوعين من هذه الوحدات يختلفان في ميزات التشغيل:

1. تتوفر المضخة الدوارة الرطبة في الفولاذ المقاوم للصدأ أو الحديد الزهر أو البرونز أو الألومنيوم. من الداخل محرك سيراميك أو صلب. يتم تثبيت المكره تكنوبوليمر على عمود الدوار. عندما تدور شفرات المكره ، يتم ضبط الماء في النظام. يعمل هذا الماء في وقت واحد كمبرد للمحرك وزيوت تشحيم لعناصر عمل الجهاز. نظرًا لأن دائرة الجهاز "الرطبة" لا توفر استخدام مروحة ، فإن تشغيل الوحدة يكون صامتًا تقريبًا. تعمل هذه المعدات فقط في وضع أفقي ، وإلا فسوف يسخن الجهاز ويفشل. تتمثل المزايا الرئيسية للمضخة الرطبة في أنها لا تحتاج إلى صيانة وتتمتع بإمكانية صيانة ممتازة. ومع ذلك ، فإن كفاءة الجهاز تبلغ 45٪ فقط ، وهو عيب بسيط. لكن للاستخدام المنزلي ، هذه الوحدة مثالية.
2. تختلف المضخة الدوارة الجافة عن نظيرتها في أن محركها لا يتلامس مع السائل. في هذا الصدد ، تتميز الوحدة بمتانة أقل. إذا كان الجهاز سيعمل "جافًا" ، فإن خطر السخونة الزائدة والفشل يكون منخفضًا ، ولكن هناك خطر حدوث تسرب بسبب تآكل الختم. نظرًا لأن كفاءة مضخة الدوران الجاف تبلغ 70٪ ، فمن المستحسن استخدامها لحل مشاكل المرافق والمشاكل الصناعية. لتبريد المحرك ، توفر دائرة الجهاز استخدام مروحة ، مما يؤدي إلى زيادة مستوى الضوضاء أثناء التشغيل ، وهو عيب في هذا النوع من المضخات. نظرًا لأن الماء في هذه الوحدة لا يؤدي وظيفة تشحيم عناصر العمل ، فمن الضروري بشكل دوري إجراء الفحص الفني وتزييت الأجزاء أثناء تشغيل الوحدة.

بدورها تنقسم وحدات التدوير "الجافة" إلى عدة أنواع حسب نوع التركيب والتوصيل بالمحرك:

• وحدة التحكم. في هذه الأجهزة ، يكون للمحرك والإسكان مكان خاص به. يتم فصلهم وثابتهم بقوة. يتم توصيل محرك وعمود عمل هذه المضخة عن طريق اقتران. لتثبيت هذا النوع من الأجهزة ، ستحتاج إلى بناء أساس ، وصيانة هذه الوحدة مكلفة للغاية.
• يمكن تشغيل المضخات أحادية الكتلة لمدة ثلاث سنوات. يقع الهيكل والمحرك بشكل منفصل ، لكن يتم دمجهما في شكل كتلة واحدة. العجلة في مثل هذا الجهاز مثبتة على عمود الدوار.
• رأسي. مدة استخدام هذه الأجهزة تصل إلى خمس سنوات. هذه وحدات متطورة مختومة مع ختم على الجانب الأمامي مصنوع من حلقتين مصقولتين. لتصنيع الأختام ، يتم استخدام الجرافيت والسيراميك والفولاذ المقاوم للصدأ والألمنيوم.عندما يكون الجهاز قيد التشغيل ، تدور هذه الحلقات بالنسبة لبعضها البعض.

أيضا معروض للبيع هناك أجهزة أكثر قوة مع دوارين. تتيح لك هذه الدائرة المزدوجة زيادة أداء الجهاز بأقصى حمل. في حالة خروج أحد الدوارات ، يمكن أن تتولى الثانية وظائفها. هذا لا يسمح فقط بتعزيز تشغيل الوحدة ، ولكن أيضًا لتوفير الكهرباء ، لأنه مع انخفاض الطلب على الحرارة ، يعمل دوار واحد فقط.

أنظمة تدفئة من أنبوب واحد وأنبوبين

تم تطوير وتركيب العديد من أنظمة التدفئة. لكنها كلها تعديلات أو مجموعات من خياري نظام يمكن تعريفهما كخيارات أساسية.

يمكن اعتبار المخططات الأساسية أو الأساسية:

دائرة تسخين ذات أنبوب واحد

نظام بسيط أحادي الأنابيب شائع. كيف يعمل؟ بسيط وبسيط للغاية. يتدفق المبرد الساخن من المرجل عبر أنبوب واحد ، وبعد المرور عبر سلسلة من البطاريات ، يعود إلى المرجل. يتم استخدام هذا المبدأ في الواقع من قبل دائرة التدفئة لمنزل من طابق واحد مع الدوران القسري ، علاوة على ذلك ، فإن تركيب ممر جانبي على المضخة يحولها إلى نظام "جاذبية".

• تسخين غير متساوٍ للمشعات ؛
• لاستبدال البطارية ، تحتاج إلى إيقاف تشغيل النظام.

تم التخلص عمليًا من عيوب المخطط أعلاه في مخطط التسخين الحديث أحادي الأنبوب ، والذي يُعرف باسم "Leningradka" ، في مكان اختراعه في سانت بطرسبرغ. في سانت بطرسبرغ ، تستخدم "لينينغرادكا" حتى في المباني متعددة الطوابق. تسمح لك الصمامات الكروية عند مدخل / مخرج البطارية باستبدال البطاريات أو إصلاحها دون إيقاف التدفئة. تصطدم البطاريات في أنبوب الإمداد بالتوازي.

عند تنظيم دائرة تدفئة لمنزل من طابقين مع دوران قسري ، يتم تثبيت مخطط الأسلاك العمودي.

يرتفع خط الأنابيب إلى الطابق الثاني ، ويدخل الماء إلى البطاريات مرتبة أفقيًا في سلسلة. ثم ، من المبرد الأخير ، ينخفض ​​خط الأنابيب ويتم توصيله بخط أفقي من المشعات ، ثم يدخل المبرد الذي يبرد ويتخلى عن طاقته إلى المرجل. عيب هذا النظام هو التسخين غير المتكافئ للمشعات. يمكن ملاحظة هذا العيب بشكل خاص إذا تم استخدام "الجاذبية" ، ولكن إذا تم تركيب مضخة دورانية ، فإن الاختلاف في درجة الحرارة يكاد يكون غير محسوس.

دائرة تسخين ثنائية الأنابيب

الأكثر مثالية هي مخططات أنظمة التدفئة مع الدوران القسري في الدائرة. هذه الأنظمة فعالة في الأكواخ والمنازل والبيوت الصيفية المكونة من طابق واحد وستوفر الحرارة بسهولة لمنزل كبير من طابقين. لتنفيذ هذا المخطط ، يتم تركيب أنبوبين - خط أنابيب الإمداد و "عودة". البطاريات متصلة بالتوازي ، وهي مزودة بصمامات إغلاق وأجهزة لإزالة الهواء. يوفر هذا المخطط تسخينًا موحدًا للبطاريات ، لكن استهلاك الأنابيب للتركيب أعلى من ذلك بكثير. يتم تعويض التكاليف الإضافية من خلال عملية التدفئة الفعالة.

مخطط عمودي ثنائي الأنابيب

يتم تنفيذ نظام التسخين الرأسي المغلق مع الدوران القسري في نسختين - بسلك سفلي (أفقي) أو علوي. يتم تنظيم الأسلاك الأفقية على النحو التالي. يرتفع أنبوب "الإمداد" إلى الطابق العلوي ، وجميع البطاريات المتصلة بـ "العودة" متصلة به. العيب هو وجود أنبوبين في الغرفة.

الخيار الثاني لنظام الأنبوبين العمودي

تؤثر الأسلاك ذات الأنبوبين الرأسي على الداخل بدرجة أقل بكثير ، لأن أحد الأنابيب يمر عبر الغرفة ويسهل إخفاءه. يرتفع صاعد الإمداد إلى العلية ، ثم ينخفض ​​الأنبوب ويغذي المبرد. المبرد في الطابق الثاني متصل في سلسلة مع المبرد في الطابق السفلي ، ومن هناك يدخل الماء في خط أنابيب "العودة" في الطابق السفلي. هذه هي الطريقة التي يعمل بها نظام التدفئة المغلق مع الدوران القسري ، المصنوع وفقًا لمخطط عمودي ثنائي الأنابيب.
