كيفية صنع التدفئة في منزل خاص

طرق توصيل المرجل بدائرة التسخين

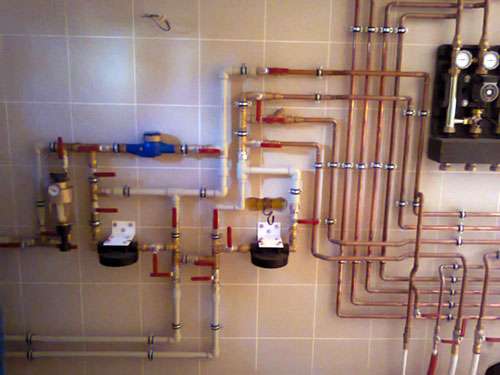

يعتمد تكوين المعدات وأنابيب المرجل بشكل مباشر على نوع دائرة التسخين المختارة ، وطريقة تدوير المبرد ودرجة أتمتة العملية ، مثل ضبط المناخ أو ببساطة ضبط تسخين المبرد.

مهمة مجمع الربط بأكمله:

• تأكد من توزيع الحرارة بشكل موحد في جميع أنحاء دائرة التسخين.
• احمِ الأشخاص والمعدات من أي حالات طارئة أو طارئة ، مع التقليل من عواقب الانهيار.
• التقليل من تأثير الدورية في تشغيل غلاية الوقود الصلب ، حيث لا يتم إعطاء الطاقة الرئيسية إلا بعد اشتعال حمولة الوقود التالية ، بينما يتناقص انتقال الحرارة مع احتراقها.

كيفية تركيب التدفئة بشكل صحيح

لكي يعمل نظام التسخين النهائي مع الدوران الطبيعي بشكل صحيح وفعال ، من المهم اتباع قواعد معينة عند تثبيته. بشكل عام ، يبدو مخطط التثبيت كما يلي:

بشكل عام ، يبدو مخطط التثبيت كما يلي:

• يجب تثبيت مشعات التدفئة تحت النوافذ ، ويفضل أن يكون ذلك على نفس المستوى ومع المسافات البادئة اللازمة.
• بعد ذلك ، قم بتثبيت مولد الحرارة ، أي المرجل المحدد.
• قم بتركيب خزان التمدد.
• يتم وضع الأنابيب وربط العناصر الثابتة مسبقًا في نظام واحد.
• تمتلئ دائرة التسخين بالماء ويتم إجراء فحص أولي لضيق التوصيلات.
• المرحلة النهائية هي بدء تشغيل غلاية التسخين. إذا كان كل شيء يعمل بشكل صحيح ، فسيكون المنزل دافئًا.

انتبه لبعض الفروق الدقيقة:

1. يجب وضع المرجل في أدنى نقطة في النظام.
2. يجب تركيب الأنابيب بمنحدر باتجاه التدفق العائد.
3. يجب أن يكون هناك أقل عدد ممكن من المنعطفات في خط الأنابيب.
4. لزيادة كفاءة التسخين ، يلزم وجود أنابيب بقطر كبير.

نأمل أن تكون هذه المقالة مفيدة لك ، وستكون قادرًا على تركيب نظام تدفئة بشكل مستقل بدون مضخة دوران في منزلك الريفي.

نظام التسخين مع دوران السوائل الطبيعي هو جهاز مغلق من نوع الجاذبية (الجاذبية) يسمح لك بتدفئة الغرف في منزل خاص ، بغض النظر عن مصدر الطاقة.

تتيح ميزة التصميم هذه إمكانية استخدامه في المناطق التي بها مشاكل أو الغياب التام لشبكة كهربائية مركزية. النظام اقتصادي ، ولكن من أجل أدائه الصحيح ، ستكون هناك حاجة إلى حسابات دقيقة.

مخطط تدفئة من أنبوب واحد

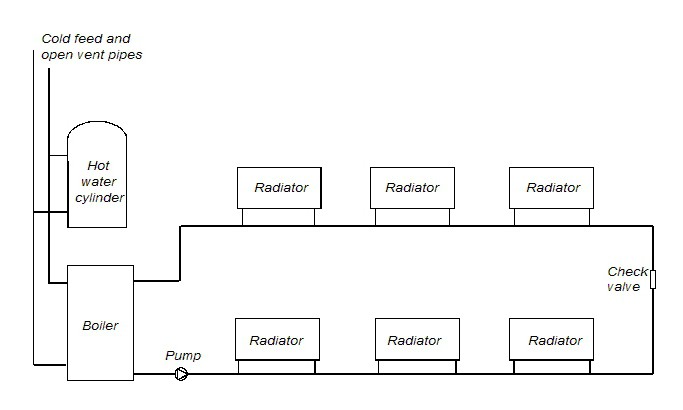

من المرجل التدفئة تحتاج إلى رسم الخط الرئيسي الذي يمثل المتفرعة. بعد هذا الإجراء ، تحتوي على العدد المطلوب من المشعات أو البطاريات. الخط المرسوم حسب تصميم المبنى متصل بالغلاية. تشكل الطريقة دوران المبرد داخل الأنبوب ، مما يؤدي إلى تسخين المبنى بالكامل. يتم تعديل دوران الماء الدافئ بشكل فردي.

تم التخطيط لنظام تدفئة مغلق في لينينغرادكا. في هذه العملية ، يتم تركيب مجمع أحادي الأنابيب وفقًا للتصميم الحالي للمنازل الخاصة. بناءً على طلب المالك ، تتم إضافة العناصر إلى:

• أجهزة التحكم في المبرد.
• أجهزة التحكم في درجة الحرارة.
• موازنة الصمامات.
• الصمامات الكروية.

ينظم Leningradka تسخين بعض المشعات.

أنظمة تسخين هجينة ثنائية التكافؤ تعتمد على مضخات حرارية

يتكون نظام التسخين الهجين (ثنائي التكافؤ) من مصدر حرارة رئيسي ، وجهاز إعادة تسخين ذروة وخزان عازل. يتيح لك هذا النظام تعظيم استخدام المضخة الحرارية بأقل قدر من الاستثمار.

عمل النظام الثنائي التكافؤ

كما تعلم ، يتم اختيار معدات التدفئة وفقًا لفقدان حرارة الغرفة عند أدنى درجة حرارة خارجية (لكييف -22 درجة مئوية).هذا يعني أن الغلاية المختارة يجب أن تقوم بتسخين غرفتك في نطاق درجة الحرارة: من -22 إلى +8 درجة مئوية. إذا قمنا بتحليل علم المناخ ، فقد اتضح أن عدد الأيام في موسم التدفئة عندما تنخفض درجة الحرارة عن -15 درجة مئوية أقل من 5٪. لذلك ، لا يُنصح باختيار مضخة حرارية لأدنى درجة حرارة خارجية ممكنة ، فمن الأكثر ربحية شراء مضخة حرارية ذات سعة أقل ومصدر حرارة احتياطي غير مكلف (سخان الذروة هو أرخص غلاية كهربائية) التي ستكون يتم تشغيله فقط عند درجة حرارة أقل من نقطة التكافؤ (عادة -15 درجة مئوية). ميزة هذا النظام هي أيضًا التكرار في نظام التدفئة.

الإيجابيات الرئيسية:

• حجز نظام التدفئة
• إمكانية شراء مضخة حرارية ذات ناتج حراري أقل

السلبيات الرئيسية:

لا

5. ما مقدار الطاقة التي تحتاجها لمضخة حرارية؟

إذا كان لديك منزل جديد مصنوع من كتلة الغاز ، معزول بـ 100-120-150 مم من الصوف المعدني أو الرغوة (الجدران والأساس حتى عمق التجميد) ، نوافذ مزدوجة الزجاج جيدة موفرة للطاقة وسقف معزول (150 -200 مم) ، أرضية معزولة على الأرض (100 مم على الأقل) ، ثم يكون فقد الحرارة لمنزلك 50 واط / م 2 (عند -22 درجة مئوية):

• منزل 100 متر مربع - 5 كيلو واط
• منزل 150 متر مربع -7.5 كيلو واط
• منزل 200 متر مربع - 10 كيلو واط
• منزل 250 متر مربع - 12.5 كيلو واط
• منزل 300 متر مربع - 15 كيلو واط
• منزل 350 متر مربع - 17.5 كيلو واط
• منزل 400 متر مربع - 20 كيلو واط
• منزل 450 متر مربع - 22.5 كيلو واط
• منزل 500 متر مربع - 25 كيلو واط
• بناء 1000 متر مربع - 50 كيلو واط

من حيث المبدأ ، يمكن تغطية خسائر الجسم هذه بحرية بواسطة مضخة تسخين الهواء إلى الماء من Zubadan:

• منزل 100 متر مربع - 5 كيلو واط - PUHZ-SW50VHA
• منزل 150 متر مربع - 7.5 كيلو واط - PUHZ-SHW80VHA
• منزل 200 متر مربع - 10 كيلو واط - PUHZ-SHW112VHA / PUHZ-SHW112YHA
• منزل 250 متر مربع - 12.5 كيلو واط - PUHZ-SHW140YHA
• منزل 300 متر مربع - 15 كيلو واط - PUHZ-SHW140YHA + احتياطي 3 كيلو واط
• منزل 350 متر مربع - 17.5 كيلو واط - PUHZ-SHW230YKA
• منزل 400 متر مربع - 20 كيلو واط - PUHZ-SHW230YKA
• منزل 450 متر مربع - 22.5 كيلو واط - PUHZ-SHW230YKA + احتياطي 3 كيلو واط
• منزل 500 متر مربع - 25 كيلو واط - PUHZ-SHW230YKA + احتياطي 5 كيلو واط
• بناء 1000 متر مربع - 50 كيلو واط - سلسلة من مضختين حراريتين PUHZ-SHW230YKA + احتياطي 4 كيلو واط

عند اختيار قوة المضخة الحرارية ، ينبغي للمرء أيضًا أن يأخذ في الاعتبار الطاقة المطلوبة لتسخين التهوية ، وحمام السباحة ، والماء الساخن ، وما إلى ذلك. لذلك ، قبل الشراء ، استشر خبيرًا واحسب فقد الحرارة.

خيارات الطوارئ

يجب أن يوفر كل مخطط ربط بالضرورة دائرة في حالة الطوارئ. تشمل مهمتها:

- الحماية من انخفاض الضغط ؛

- الحماية من ارتفاع درجة الحرارة فوق المستوى المسموح به ؛

- منع تكوين الرطوبة.

صمام أمان في الأنابيب

مهمتها هي فقط تخفيف الضغط الزائد من النظام. يتم تثبيته عند مخرج المرجل بشكل منفصل أو كجزء من مجموعة أمان.

مبادل حراري للطوارئ في نظام توصيل غلاية الوقود الصلب

مهمته مسؤولة قدر الإمكان - لمنع ارتفاع درجة حرارة كل من المرجل والنظام بشكل عام. يمكن أن يحدث ارتفاع درجة الحرارة لسببين:

- تم تحميل الكثير من الوقود في المرجل. تجاوزت الحرارة المستلمة الطلب.

انقطعت الكهرباء وتوقفت المضخة عن العمل.

للتشغيل العادي لهذه الدائرة ، من الضروري أيضًا تركيب مستشعر درجة حرارة مع صمام ووحدة تبريد في أنبوب إمداد المياه إلى المرجل. بمجرد أن تتجاوز درجة حرارة المبرد الحد الأقصى المسموح به ، يشير المستشعر إلى ذلك ويستفز فتح الصمام.

بعد تنشيط الصمام ، يبدأ الماء في ملء وحدة التبريد ، مما يقلل درجة حرارة المبرد الرئيسي.

دائرة التسخين الإضافية لمرجل يعمل بالوقود الصلب

أحد خيارات تبريد النظام. تكمن خصوصيتها في أنه سيكون من الضروري توصيل خزان تخزين لدائرة DHW.

ستعمل هذه الدائرة على النحو التالي: في الوضع العادي العادي ، ستعمل المضخة ، مما يخلق ضغطًا معينًا. سيمنع تشغيل الدائرة الإضافية. ولكن بمجرد انقطاع الكهرباء ، ستتوقف المضخة عن العمل ، وسيختفي الضغط ، وستبدأ الدائرة الاحتياطية في العمل.

الخلاصة: ستنخفض درجة حرارة الماء في النظام إلى القيمة المرغوبة.

سنحجز على الفور أن هذا المخطط مناسب تمامًا لأي نوع من أنظمة التدفئة!

يحافظ هذا الخلاط على أدنى درجة حرارة لسائل التبريد عند مدخل المرجل حتى لا يتكثف على جدران الجهاز. ما تحدثنا عنه في بداية المقال. وبالتالي ، في غلاية الوقود الصلب ، هذه واحدة من أكثر العقد ضرورية!

يتم تثبيت الخلاط على أنبوب الإرجاع باستخدام تجاوز.

إذا كانت درجة الحرارة في أنبوب الإرجاع منخفضة (أقل من القيمة المحددة) ، فسيقوم الخلاط الحراري بتزويد الماء الساخن.

أنابيب غلاية تسخين الوقود الصلب ، رسم بياني

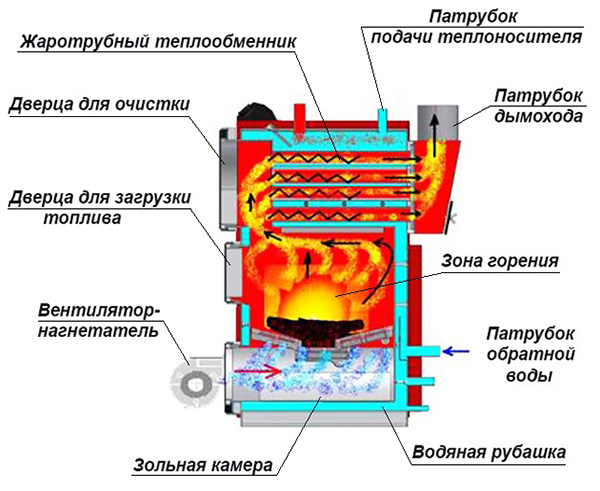

تعمل جميع مولدات الحرارة على هذا المبدأ. يحصلون على الطاقة التي يحتاجونها للعمل من أنواع مختلفة من الوقود الصلب. وتجدر الإشارة إلى أن لديهم بعض الميزات في عملهم ، والتي يجب أخذها في الاعتبار عند توصيل هذه الغلايات بنظام التدفئة.

وتجدر الإشارة إلى أن مخطط أنابيب غلايات الوقود الصلب يتضمن العديد من العناصر والأجهزة التي يجب استخدامها. بحيث يكون تشغيل نظام التدفئة متينًا.

مخطط أنابيب غلاية الوقود الصلب هو الأجهزة والعناصر الضرورية التي تشكل معًا نظام تدفئة واحد. يشمل نظام التدفئة هذا:

• سخان مياه.
• مضخة الدورة الدموية.
• خزان التوسع.
• نظام الطاقة في حالات الطوارئ.
• نظام الخلط المشترك.
• القدرة العازلة.
• دائرة الطوارئ
• نظام الحماية من التآكل.
• مقياس الضغط ، محبس التصريف ، صمام خاص. كل ذلك في مبنى واحد.
• صمام حراري.
• صمام تعويم.

ما الفرق بين غلايات الوقود الصلب

بالإضافة إلى حقيقة أن هذه المصادر الحرارية تنتج طاقة حرارية عن طريق حرق أنواع مختلفة من الوقود الصلب ، فإن لها عددًا من الاختلافات الأخرى عن مولدات الحرارة الأخرى. هذه الاختلافات هي على وجه التحديد نتيجة حرق الأخشاب ، ويجب أخذها كأمر مسلم به ودائمًا ما تؤخذ في الاعتبار عند توصيل المرجل بنظام تسخين المياه. الميزات هي كما يلي:

1. القصور الذاتي العالي. في الوقت الحالي ، لا توجد طرق للإطفاء المفاجئ للوقود الصلب المحترق في غرفة الاحتراق.
2. تكوين المكثفات في الفرن. تتجلى الخصوصية عندما يدخل ناقل حراري بدرجة حرارة منخفضة (أقل من 50 درجة مئوية) إلى خزان المرجل.

ملحوظة. ظاهرة القصور الذاتي غائبة فقط في نوع واحد من وحدات الوقود الصلب - غلايات الحبيبات. لديهم موقد ، حيث يتم جرعات حبيبات الخشب ، وبعد توقف الإمداد ، ينطفئ اللهب على الفور تقريبًا.

يكمن خطر القصور الذاتي في ارتفاع درجة حرارة الغلاف المائي للسخان ، مما يؤدي إلى غليان المبرد فيه. يتكون البخار ، مما يؤدي إلى ارتفاع الضغط ، مما يؤدي إلى تمزيق غلاف الوحدة وجزء من خط أنابيب الإمداد. نتيجة لذلك ، يوجد الكثير من الماء في غرفة الفرن ، والكثير من البخار ومرجل الوقود الصلب غير مناسب لمزيد من التشغيل.

قد ينشأ موقف مشابه عندما يتم توصيل مولد الحرارة بشكل غير صحيح. في الواقع ، في الواقع ، فإن الوضع العادي لتشغيل غلايات حرق الأخشاب هو الحد الأقصى ، وفي هذا الوقت تصل الوحدة إلى كفاءة جواز سفرها. عندما يستجيب منظم الحرارة للناقل الحراري الذي يصل إلى درجة حرارة 85 درجة مئوية ويغلق مخمد الهواء ، يستمر الاحتراق والاحتراق في الفرن. ترتفع درجة حرارة الماء بمقدار 2-4 درجات مئوية أخرى ، أو حتى أكثر ، قبل أن يتوقف نموه.

من أجل تجنب الضغط الزائد والحادث اللاحق ، يتم دائمًا إشراك عنصر مهم في أنابيب غلاية الوقود الصلب - مجموعة أمان ، وستتم مناقشة المزيد عنها أدناه.

ميزة أخرى غير سارة لتشغيل الوحدة على الخشب هي ظهور المكثفات على الجدران الداخلية لصندوق الاحتراق بسبب مرور المبرد غير الساخن عبر سترة الماء. هذا المكثف ليس ندى الله على الإطلاق ، لأنه سائل عدواني ، تتآكل منه الجدران الفولاذية لغرفة الاحتراق بسرعة. بعد ذلك ، بعد خلطه بالرماد ، يتحول المكثف إلى مادة لزجة ، وليس من السهل تمزيقه عن السطح.تم حل المشكلة عن طريق تركيب وحدة خلط في دائرة أنابيب غلاية الوقود الصلب.

يعمل هذا الطلاء كعازل للحرارة ويقلل من كفاءة غلاية الوقود الصلب.

من السابق لأوانه أن يتنفس مالكو المولدات الحرارية ذات المبادلات الحرارية المصنوعة من الحديد الزهر الذين لا يخافون من التآكل تنفس الصعداء. يمكن أن يتوقعوا مصيبة أخرى - إمكانية تدمير الحديد الزهر من صدمة درجة الحرارة. تخيل أنه في منزل خاص ، تم قطع الكهرباء لمدة 20-30 دقيقة وتوقفت مضخة الدوران ، التي تنقل المياه عبر غلاية الوقود الصلب. خلال هذا الوقت ، يكون الماء الموجود في المشعات لديه وقت ليبرد ، وفي المبادل الحراري - للتسخين (بسبب نفس القصور الذاتي).

تظهر الكهرباء ، وتعمل المضخة وترسل المبرد المبرد من نظام التسخين المغلق إلى المرجل المسخن. من انخفاض حاد في درجة الحرارة ، تحدث صدمة درجة الحرارة في المبادل الحراري ، ويتشقق قسم الحديد الزهر ، ويتدفق الماء إلى الأرض. من الصعب جدًا إصلاحه ، وليس من الممكن دائمًا استبدال القسم. لذلك حتى في هذا السيناريو ، ستمنع وحدة الخلط وقوع حادث ، والذي سيتم مناقشته لاحقًا.

لم يتم وصف حالات الطوارئ وعواقبها من أجل تخويف مستخدمي غلايات الوقود الصلب أو تشجيعهم على شراء عناصر غير ضرورية من دوائر الأنابيب. الوصف يستند إلى الخبرة العملية ، والتي يجب أن تؤخذ دائمًا في الاعتبار. مع التوصيل الصحيح للوحدة الحرارية ، يكون احتمال حدوث مثل هذه النتائج منخفضًا للغاية ، تقريبًا مثل مولدات الحرارة التي تستخدم أنواعًا أخرى من الوقود.

كيفية توصيل غلاية الوقود الصلب

يحتوي المخطط المتعارف عليه لتوصيل غلاية الوقود الصلب على عنصرين رئيسيين يسمحان له بالعمل بشكل موثوق في نظام التدفئة لمنزل خاص. هذه مجموعة أمان ووحدة خلط تعتمد على صمام ثلاثي الاتجاه برأس حراري ومستشعر درجة الحرارة ، كما هو موضح في الشكل:

ملحوظة. لا يتم عرض خزان التمدد هنا بشكل تقليدي ، حيث يمكن وضعه في أماكن مختلفة في أنظمة تدفئة مختلفة.

يوضح الرسم البياني المقدم كيفية توصيل الوحدة بشكل صحيح ويجب أن يصاحب دائمًا أي غلاية تعمل بالوقود الصلب ، ويفضل حتى لو كانت ذات حبيبات. يمكنك العثور على مخططات تسخين عامة مختلفة في أي مكان - مع تراكم حرارة أو غلاية تسخين غير مباشرة أو سهم هيدروليكي لا تظهر عليه هذه الوحدة ، ولكن يجب أن تكون موجودة. المزيد حول هذا في الفيديو:

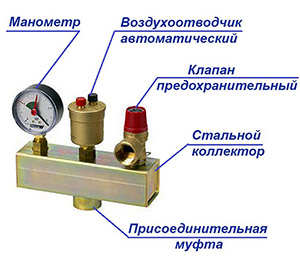

تتمثل مهمة مجموعة الأمان ، المثبتة مباشرة عند مخرج أنبوب مدخل غلاية الوقود الصلب ، في تخفيف الضغط تلقائيًا في الشبكة عندما يرتفع فوق القيمة المحددة (عادةً 3 بار). يتم ذلك عن طريق صمام أمان ، وبالإضافة إلى ذلك ، فإن العنصر مزود بفتحة تهوية أوتوماتيكية ومقياس ضغط. الأول يطلق الهواء الذي يظهر في المبرد ، والثاني يعمل على التحكم في الضغط.

الانتباه! في قسم خط الأنابيب بين مجموعة الأمان والغلاية ، لا يُسمح بتركيب أي صمامات إغلاق.

كيف يعمل المخطط

تعمل وحدة الخلط ، التي تحمي مولد الحرارة من التكثيف ودرجة الحرارة القصوى ، وفقًا للخوارزمية التالية ، بدءًا من الإشعال:

1. الحطب يشتعل ، المضخة قيد التشغيل ، الصمام الموجود على جانب نظام التدفئة مغلق. المبرد يدور في دائرة صغيرة من خلال الالتفافية.
2. عندما ترتفع درجة الحرارة في خط أنابيب الإرجاع إلى 50-55 درجة مئوية ، حيث يوجد مستشعر علوي من النوع البعيد ، يبدأ الرأس الحراري ، بأمره ، في الضغط على جذع الصمام ثلاثي الاتجاهات.
3. يفتح الصمام ببطء ويدخل الماء البارد تدريجيًا إلى الغلاية ويختلط بالماء الساخن من المجرى الجانبي.
4. مع ارتفاع درجة حرارة جميع المشعات ، ترتفع درجة الحرارة الإجمالية ثم يغلق الصمام الممر الجانبي تمامًا ، ويمرر كل المبرد عبر مبادل حراري للوحدة.

مخطط الأنابيب هذا هو الأبسط والأكثر موثوقية ، يمكنك تثبيته بأمان بنفسك وبالتالي ضمان التشغيل الآمن لمرجل الوقود الصلب.فيما يتعلق بهذا ، هناك توصيتان ، خاصة عند ربط سخان يعمل بحرق الأخشاب في منزل خاص بأنابيب البولي بروبلين أو أنابيب البوليمر الأخرى:

1. قم بعمل قسم من الأنبوب من الغلاية إلى مجموعة الأمان من المعدن ، ثم ضع البلاستيك.
2. لا تقوم مادة البولي بروبيلين ذات الجدران السميكة بتوصيل الحرارة بشكل جيد ، وهذا هو السبب في أن المستشعر العلوي سوف يكذب بصراحة ، وسوف يتأخر الصمام ثلاثي الاتجاهات. لكي تعمل الوحدة بشكل صحيح ، يجب أن تكون المنطقة الواقعة بين المضخة ومولد الحرارة ، حيث تقف اللمبة النحاسية ، معدنية أيضًا.

نقطة أخرى هي موقع تركيب مضخة الدوران. من الأفضل له أن يقف حيث يظهر في الرسم التخطيطي - على خط العودة أمام مرجل حرق الأخشاب. بشكل عام ، يمكنك وضع المضخة في الإمداد ، لكن تذكر ما قيل أعلاه: في حالة الطوارئ ، قد يظهر البخار في أنبوب الإمداد. لا تستطيع المضخة ضخ الغازات ، لذلك إذا دخل البخار إليها ، سيتوقف دوران المبرد. سيؤدي ذلك إلى تسريع الانفجار المحتمل للغلاية ، لأنه لن يتم تبريده بواسطة المياه المتدفقة من العودة.

طريقة لتقليل تكلفة الربط

يمكن تقليل تكلفة مخطط حماية المكثفات إذا تم تركيب صمام خلط ثلاثي الاتجاهات بتصميم مبسط ، والذي لا يتطلب توصيل مستشعر درجة حرارة مرفق ورأس حراري. تم بالفعل تثبيت عنصر ثرموستاتي فيه ، مضبوطًا على درجة حرارة خليط ثابتة تبلغ 55 أو 60 درجة مئوية ، كما هو موضح في الشكل:

صمام ثلاثي خاص لوحدات تسخين الوقود الصلب HERZ-Teplomix

ملحوظة. الصمامات المماثلة التي تحافظ على درجة حرارة ثابتة للمياه المختلطة في المخرج ومصممة للتركيب في الدائرة الأولية لمرجل يعمل بالوقود الصلب يتم إنتاجها من قبل العديد من العلامات التجارية المعروفة - هرتس أرماتورين ، دانفوس ، ريجولوس وغيرها.

يتيح لك تثبيت مثل هذا العنصر بالتأكيد التوفير في أنابيب غلاية TT. ولكن في الوقت نفسه ، تضيع إمكانية تغيير درجة حرارة المبرد بمساعدة رأس حراري ، ويمكن أن يصل انحرافه عند المنفذ إلى 1-2 درجة مئوية. في معظم الحالات ، هذه العيوب ليست كبيرة.

نظام الدوران القسري

تعتبر المعدات من هذا النوع للمنازل الريفية المكونة من طابقين أكثر تفضيلًا. في هذه الحالة ، تكون مضخة الدوران مسؤولة عن الحركة غير المنقطعة للمبردات على طول التيار الكهربائي. في مثل هذه الأنظمة ، يُسمح باستخدام أنابيب ذات قطر أصغر وغلاية غير عالية الطاقة. وهذا هو ، في هذه الحالة ، يمكن ترتيب نظام تدفئة أحادي الأنبوب أكثر كفاءة لمنزل من طابقين. دائرة المضخة لها عيب خطير واحد فقط - الاعتماد على الشبكات الكهربائية. لذلك ، عندما يتم إيقاف تشغيل التيار في كثير من الأحيان ، فإن الأمر يستحق تركيب الجهاز وفقًا للحسابات التي تم إجراؤها لنظام بتيار سائل تبريد طبيعي. من خلال استكمال هذا التصميم بمضخة دورانية ، يمكنك تحقيق التدفئة الأكثر كفاءة للمنزل.

غلاية الغاز بدون كهرباء هي نموذج تقليدي للأجهزة الأرضية التي لا تتطلب مصادر طاقة إضافية للعمل. يُنصح بتثبيت أجهزة من هذا النوع في حالة انقطاع التيار الكهربائي بشكل منتظم. على سبيل المثال ، هذا صحيح في المناطق الريفية أو البيوت الصيفية. تنتج شركات التصنيع نماذج حديثة من الغلايات ذات الدائرة المزدوجة.

تنتج العديد من الشركات المصنعة الشهيرة نماذج مختلفة من غلايات الغاز غير المتطايرة ، وهي فعالة للغاية وذات جودة عالية. في الآونة الأخيرة ، ظهرت نماذج مثبتة على الحائط من هذه الأجهزة. يجب أن يكون تصميم نظام التدفئة بحيث يدور المبرد وفقًا لمبدأ الحمل الحراري.

هذا يعني أن الماء الساخن يرتفع ويدخل النظام عبر الأنبوب. لكي لا يتوقف الدوران ، من الضروري وضع الأنابيب بزاوية ، كما يجب أن تكون ذات قطر كبير.

وبالطبع ، من المهم جدًا أن يكون غلاية الغاز نفسها موجودة في أدنى نقطة في نظام التدفئة.

من الممكن توصيل المضخة بشكل منفصل بمعدات التسخين هذه ، والتي يتم تشغيلها بواسطة التيار الكهربائي. من خلال توصيله بنظام التدفئة ، فإنه سيضخ المبرد ، وبالتالي تحسين تشغيل المرجل. وإذا قمت بإيقاف تشغيل المضخة ، فسيبدأ المبرد مرة أخرى في الدوران عن طريق الجاذبية.

أنواع أنظمة التدفئة مع دوران الجاذبية

على الرغم من التصميم البسيط لنظام تسخين المياه مع الدوران الذاتي لسائل التبريد ، إلا أن هناك أربعة مخططات تركيب شائعة على الأقل. يعتمد اختيار نوع الأسلاك على خصائص المبنى نفسه والأداء المتوقع.

لتحديد المخطط الذي سيعمل ، في كل حالة على حدة ، يلزم إجراء حساب هيدروليكي للنظام ، ومراعاة خصائص وحدة التسخين ، وحساب قطر الأنبوب ، وما إلى ذلك. قد تحتاج إلى مساعدة متخصص عند إجراء الحسابات.

نظام مغلق مع دوران الجاذبية

بخلاف ذلك ، تعمل الأنظمة المغلقة مثل أنظمة تسخين الدورة الدموية الطبيعية الأخرى. كعيوب ، يمكن للمرء أن يفرد الاعتماد على حجم خزان التمدد. بالنسبة للغرف ذات المساحة الكبيرة المُدفأة ، ستحتاج إلى تثبيت حاوية واسعة ، وهو أمر لا يُنصح به دائمًا.

نظام مفتوح مع دوران الجاذبية

يختلف نظام التسخين من النوع المفتوح عن النوع السابق فقط في تصميم خزان التمدد. تم استخدام هذا المخطط في الغالب في المباني القديمة. تتمثل مزايا النظام المفتوح في إمكانية تصنيع الحاويات ذاتيًا من المواد الخردة. عادة ما يكون للخزان أبعاد متواضعة ويتم تثبيته على سطح غرفة المعيشة أو تحت سقفها.

العيب الرئيسي للهياكل المفتوحة هو دخول الهواء في الأنابيب ومشعات التدفئة ، مما يؤدي إلى زيادة التآكل والفشل السريع لعناصر التسخين. بث النظام هو أيضًا "ضيف" متكرر في الدوائر المفتوحة. لذلك ، يتم تثبيت المشعات بزاوية ، ورافعات Mayevsky مطلوبة لنزيف الهواء.

نظام أنبوب واحد مع دوران ذاتي

يتميز النظام الأفقي أحادي الأنبوب مع الدوران الطبيعي بكفاءة حرارية منخفضة ، لذلك نادرًا ما يتم استخدامه. جوهر المخطط هو أن أنبوب الإمداد متصل في سلسلة بالمشعات.

يدخل المبرد المسخن إلى الأنبوب الفرعي العلوي للبطارية ويتم تفريغه من خلال المخرج السفلي. بعد ذلك ، تدخل الحرارة وحدة التسخين التالية وهكذا حتى النقطة الأخيرة. يعود خط العودة من آخر بطارية إلى المرجل.

هذا الحل له العديد من المزايا:

1. لا يوجد خط أنابيب مزدوج تحت السقف وفوق مستوى الأرضية.
2. وفر المال عند تثبيت النظام.

مساوئ هذا الحل واضحة. ينخفض ​​ناتج حرارة مشعات التدفئة وشدة تسخينها مع المسافة من المرجل. كما تبين الممارسة ، فإن نظام التسخين أحادي الأنبوب لمنزل من طابقين مع دوران طبيعي ، حتى لو لوحظت جميع المنحدرات وتم اختيار قطر الأنبوب الصحيح ، غالبًا ما يتم إعادة بنائه (من خلال تركيب معدات الضخ).

تدفئة المنزل بدون مضخة. خياران مثبتان

حتى التسعينيات من القرن الماضي ، كان تدفئة المنزل بدون مضخة هو الشيء الوحيد المتاح ، حيث لم يتم تطوير اتجاه تصنيع مضخات الدوران وترقيتها إلى الجماهير. وهكذا ، اضطر أصحاب ومطورو المنازل الخاصة إلى تركيب تدفئة في منازلهم بدون مضخة.

ولكن عندما بدأ إحضار معدات الغلايات الجيدة والأنابيب ومضخات الدوران المدمجة إلى رابطة الدول المستقلة في التسعينيات ، تغير الوضع بشكل كبير. بدأ الجميع في تركيب أنظمة التدفئة. التي لا تعمل بدون مضخة. بدأوا في نسيان أنظمة الجاذبية. لكن الوضع يتغير اليوم. يتذكر بناة المنازل الخاصة مرة أخرى تدفئة المنزل بدون مضخات.نظرًا لأنه يمكنك تتبع الانقطاعات ونقص الكهرباء في كل مكان ، وهو أمر ضروري جدًا لتشغيل مضخة الدورة الدموية.

تعتبر مسألة جودة وكمية إمدادات الكهرباء حادة بشكل خاص في المباني الجديدة.

لهذا السبب ، اليوم ، أكثر من أي وقت مضى ، نتذكر مثلًا واحدًا: "كل ما هو جديد هو قديم طي النسيان!". هذا المثل وثيق الصلة اليوم ، لتدفئة منزل بدون مضخة.

على سبيل المثال ، في الماضي ، تم استخدام الأنابيب الفولاذية والمراجل محلية الصنع وخزانات التمدد المفتوحة فقط للتدفئة. كانت الغلايات منخفضة الكفاءة والأنابيب من الصلب الضخم ولا ينصح بإخفائها في الجدران.

كانت خزانات التمدد موجودة في السندرات. وبسبب ذلك ، كانت هناك خسائر في الحرارة وخطر فيضان السقف أو تجميد الأنابيب في الخزان. وهو ما أدى في كثير من الأحيان إلى انفجار المرجل وتمزق الأنابيب وسقوط ضحايا.

اليوم ، بفضل الغلايات والأنابيب الحديثة وأجهزة التدفئة الأخرى ، من الممكن إنشاء نظام تدفئة ذكي واقتصادي بدون مضخة. بفضل الغلايات الاقتصادية الحديثة ، يمكن تحقيق وفورات كبيرة.

يمكن إخفاء الأنابيب البلاستيكية أو النحاسية الحديثة بسهولة في الجدران. يمكن القيام بنفس تدفئة المنزل اليوم ، سواء باستخدام مشعات أو بأرضيات دافئة.

يوجد اليوم نظامان رئيسيان للتدفئة المنزلية بدون مضخة.

يُطلق على النظام الأول والأكثر شيوعًا اسم لينينغرادكا. أو مع الانسكاب الأفقي.

الشيء الرئيسي في أنظمة التدفئة المنزلية بدون مضخة هو منحدر الأنابيب. بدون منحدر ، لن يعمل النظام. بسبب المنحدر ، فإن "Leningradka" ليست مناسبة دائمًا ، لأن الأنابيب تدور حول محيط المنزل بأكمله. أيضًا ، نظرًا لحقيقة أن المنحدر قد لا يكون كافيًا ، يجب عليك خفض المرجل أسفل مستوى الأرضية. المرجل في هذه الحالة غير مريح للتسخين والتنظيف.

أيضًا ، عند تركيب نظام تدفئة في المنزل بدون مضخة Leningradka ، تتداخل المداخل على طول مسار الأنابيب. في هذه الحالة ، من الضروري عمل عتبات النوافذ بارتفاع لا يقل عن 900 مم.

يعد ذلك ضروريًا حتى يتم تثبيت المبرد ويكون هناك ارتفاع كافٍ للأنابيب على طول المنحدر. وبخلاف ذلك ، يعمل النظام بكامل طاقته مع مشعات من الحديد الزهر والفولاذ والألمنيوم.

ويطلق على نظام تدفئة المنزل الثاني بدون مضخة "سبايدر" أو نظام الانسكاب العلوي الرأسي.

اليوم هو نظام التدفئة المنزلية الأكثر موثوقية وعملية بدون مضخة. الشيء الرئيسي هو أن نظام "Spider" يخلو من جميع عيوب "Leningradka" ، باستثناء منحدر خط العودة ، والذي بسببه يجب أيضًا إنزال المرجل أسفل الأرضية.

خلاف ذلك ، فإن نظام Spider هو النظام الأكثر كفاءة. يمكن ربط أي مشعات وتدفئة أرضية بنظام Spider. من الممكن تركيب صمامات تحت الرأس الحراري على مشعات في نظام "سبايدر" وإخفاء الأنابيب في الجدران وما إلى ذلك.

اليوم ، من الضروري بشكل متزايد التوصية بنظام Spider للمطورين ، لأنه. اليوم هو نظام تدفئة منزلي مثالي بدون مضخة.

شكرا لكم على قراءة هذا المقال!

أنابيب نظام التدفئة

الأكثر شيوعًا هي مخططان: أنبوب واحد وأنبوبين. دعونا نلقي نظرة على ما هم عليه.

نظام الأنبوب الواحد هو الخيار الأكثر بدائية ، ومع ذلك ، فهو ليس الأكثر فعالية. إنها حلقة مفرغة من الأنابيب والصمامات والأتمتة ، ومركزها المرجل. يمتد أنبوب منه على طول القاعدة السفلية إلى جميع الغرف ، متصلاً بجميع البطاريات وأجهزة التدفئة الأخرى.

مخططات زائد. سهولة التركيب ، كمية صغيرة من المواد لبناء الدائرة.

ناقص. التوزيع غير المتكافئ لسائل التبريد فوق المشعات. سوف تسخن البطاريات الموجودة في الغرف الخارجية بشكل أسوأ ، مثل البطاريات الأخيرة في طريق حركة المياه. ومع ذلك ، يتم حل هذه المشكلة عن طريق تركيب مضخة أو زيادة عدد الأقسام في المشعات الأخيرة.

يعد النظام ثنائي الأنابيب طريقة أكثر فاعلية ، لأنه يحل مشكلة التوزيع المنتظم للمياه عبر جميع أجهزة التدفئة. يمكن وضع الأنابيب في الجزء العلوي (هذا الخيار مفضل ، لأنه بعد ذلك يمكن أن يدور الماء لأسباب طبيعية) أو في الجزء السفلي (عندها يلزم وجود مضخة).

ترتيب تصاعد

يتم تجميع نظام أحادي الأنابيب على النحو التالي:

• في غرفة المرافق ، يتم تثبيت المرجل على الأرض أو تعليقه على الحائط. بمساعدة معدات الغاز ، يمكن ترتيب نظام التدفئة أحادي الأنبوب الأكثر موثوقية وفعالية لمنزل من طابقين. سيكون مخطط الاتصال في هذه الحالة قياسيًا وسيسمح لك بالقيام بكل الأعمال ، إذا رغبت في ذلك ، حتى لوحدك.
• مشعات التدفئة معلقة على الجدران.
• في المرحلة التالية ، يتم تركيب الرافعات "العرضية" و "العكسية" في الطابق الثاني. تقع في المنطقة المجاورة مباشرة للغلاية. في الجزء السفلي ، ينضم محيط الطابق الأول إلى الناهضين ، في الجزء العلوي - الثاني.
• التالي هو الاتصال بخطوط البطارية. يجب تركيب صمام إغلاق (في قسم المدخل من الممر الجانبي) وصمام Mayevsky على كل مشعاع.
• في المنطقة المجاورة مباشرة للغلاية ، يتم تركيب خزان التمدد على أنبوب "الرجوع".
• أيضا على أنبوب "العودة" بالقرب من المرجل على الممر الجانبي مع ثلاث صنابير ، يتم توصيل مضخة تدوير. مرشح خاص يقطع أمامه عند الالتفافية.

في المرحلة النهائية ، يتم اختبار ضغط النظام من أجل تحديد أعطال المعدات والتسريبات.

كما ترون ، يمكن أن يكون نظام التدفئة أحادي الأنبوب لمنزل من طابقين ، والذي يكون مخططه بسيطًا قدر الإمكان ، من المعدات المريحة والعملية للغاية.

ومع ذلك ، إذا كنت ترغب في استخدام مثل هذا التصميم البسيط ، فمن المهم في المرحلة الأولى إجراء جميع الحسابات اللازمة بأقصى قدر من الدقة.

بالتفكير في تركيب التدفئة ، يتم تحديد نوع الوقود الذي سيتم استخدامه في البداية

ولكن إلى جانب ذلك ، من المهم للغاية تحديد مدى استقلالية التدفئة المخطط لها. لذا ، فإن نظام التدفئة بدون مضخة ، والذي لا يحتاج إلى الكهرباء لتشغيله ، سيكون مستقلاً حقًا.

للتشغيل الفعال ، ما عليك سوى مصدر حرارة وخط أنابيب موجود بشكل صحيح.

دائرة التسخين عبارة عن مجموعة من العناصر المصممة لتدفئة المنزل عن طريق نقل الحرارة إلى الهواء. أكثر أنواع التدفئة شيوعًا هو نظام يستخدم الغلايات أو الغلايات المتصلة بإمدادات المياه كمصدر للتدفئة. الماء ، الذي يمر عبر السخان ، يصل إلى درجة حرارة معينة ، ثم يذهب إلى دائرة التسخين.

في الأنظمة ذات المبرد الذي يستخدم كماء ، يمكن تنظيم الدورة الدموية بطريقتين:

الدوائر ذات حركة المياه الطبيعية بسيطة وموثوقة ، ولكن من أجل استخدامها الفعال ، هناك حاجة إلى نظام جيد التصميم. بالنسبة للطريقة الثانية ، يتم استخدام معدات الضخ ، والتي تؤدي ، من خلال خلق الضغط ، إلى تحرك الماء.

تستخدم الغلايات (الغلايات) كمصدر حرارة لتسخين المياه. يعتمد مبدأ عملها على تحويل نوع الطاقة المحدد لها إلى حرارة ، متبوعًا بنقلها إلى المبرد. وفقًا لنوع مصدر التسخين ، يمكن أن تكون معدات الغلايات غازًا أو وقودًا صلبًا أو كهرباء أو زيت وقود.

وفقًا لنوع توصيل عناصر الدائرة ، يمكن أن يكون نظام التسخين أحادي الأنابيب أو ثنائي الأنابيب. إذا كانت جميع أجهزة الدوائر متصلة ببعضها البعض على التوالي ، أي أن المبرد يمر عبر جميع العناصر بالترتيب ويعود إلى المرجل ، فإن هذا النظام يسمى نظام أحادي الأنابيب. عيبه الرئيسي هو التسخين غير المتكافئ. هذا يرجع إلى حقيقة أن كل عنصر يفقد قدرًا من الحرارة ، لذلك يمكن أن يكون الاختلاف في درجات حرارة الغلاية كبيرًا.

يشتمل النظام ذو الأنبوبين على اتصال متوازي للمشعات بالناهض. تشمل عيوب هذا الاتصال تعقيدًا في التصميم واستهلاكًا مضاعفًا للمواد مقارنة بنظام أحادي الأنابيب. لكن إنشاء دائرة تدفئة للمباني الكبيرة متعددة الطوابق يتم فقط من خلال هذا الاتصال.

نظام دوران الجاذبية حساس للأخطاء التي تحدث أثناء تركيب التدفئة.
