فرن صناعة يدوية 18 صورة

KROKHA FURNACE ، نسخة محسنة N3

أفكار منزلية> مشاريع موقد وموقد ومشاوي

هذا التدفئة والطبخ صEch-baby ، الخيار 3 (محسّن). نشر في مجلة "دوم" رقم 10 لعام 2008. كاتب المقال هو أ. سوشكوف من سان بطرسبرج. يحتوي الفرن على تسخين جيد للجزء السفلي ، وفي الجزء العلوي يوجد "غطاء" ، مما يبطئ تبريد كتلة الفرن بعد إشعال الفرن. من بين أشياء أخرى ، يوفر التصميم دورة "صيفية" تسهل إشعال الموقد وتسمح باستخدام الموقد للطهي دون تدفئة الغرفة. الموقد مجهز بموقد من الحديد الزهر بشعلة واحدة. يوجد صندوق النار وغرفة الطهي في هذا الإصدار من الموقد على الجانب العريض من الموقد. يبلغ عمق صندوق الاحتراق 50 سم ، وأثناء بناء الفرن ، يجب اختيار أفضل لبنة من النوع الحالي لصندوق الاحتراق ، حيث لا توجد بطانة إضافية هنا. هذا مفهوم ، لأن هذا الموقد لن يتم تسخينه كل يوم ، ولكن فقط في بعض الأحيان ، عندما تزور داشا وفي الطقس المناسب.الموقد له أبعاد عند قاعدة الطوب 64x77 سم أو 2.5x3 ، وارتفاعه 203 سم فقط علاوة على ذلك ، يمكن إما تقليل الارتفاع أو زيادته اعتمادًا على المقدار الذي يسمح به السقف في منزلك. في الوقت نفسه ، لا ينبغي لأحد أن ينسى أنه يجب أن يبقى ما لا يقل عن 35 سم من أعلى الفرن إلى السقف. مع الأبعاد المشار إليها ، سيكون نقل الحرارة حوالي 1760 وات مع صندوق نيران واحد ، و 2940 وات مع مزدوج صندوق النار. حجم الغرفة المدفأة بهذه السعة سيكون 18-22 متر مربع.

قائمة

×

• المشاريع: مواقد ، مواقد ، مشاوي ، باربكيو

• فرن من الطوب للاستحمام

• موقد ساونا بسيط

• موقد كامينكا مع غلاية ماء

• افعل ذلك بنفسك الشواء في شرفة المراقبة

• مجمع الشواء للمنزل الصيفي الجزء 1

• مجمع الشواء للمنزل الصيفي الجزء 2

• مجمع الشواء للمنزل الصيفي الجزء 3

• نصنع حفلة شواء بموقد

• كيفية حساب فقدان حرارة الغرفة

• كيفية حساب ناتج الحرارة للفرن

• مخططات المدخنة

• مدفأة صغيرة لمنزل ريفي

• الموقد الزاوية "أنوشكا"

• فرن جرس مزدوج

• فرن جرس مزدوج مع فرن

• فرن تسخين وطهي 2.5 × 6 طوب

• فرن تسخين وطبخ 1020 × 770

• فرن تسخين وطبخ لـ 65 70 م 2

• فرن مع غلاية تسخين المياه

• فرن مع حجرة تجفيف

• موقد تسخين وطبخ "سويدى"

• فرن "سويدى" على 2 دور

• موقد "سويدي" مع مقعد طهي

• فرن "سويدي" بثلاثة أوضاع لاطلاق النار

• موقد "سويدي" بمدفأة

• خيارات فرن الطفل 1 و 2

• خيار فرن الطفل 3

• موقد تسخين صغير الحجم 2x3

• موقد تسخين مقاس 1880x640 ”Ya.G. بورفيريف "

• موقد تسخين 51x89 سم "V. بيكوف "

• موقد تسخين 51 × 140 سم ”ب. بيكوف "

• فرن السعة الحرارية

• موقد مدمج مع موقد

• فرن صغير مع موقد

• موقد بمدفأة "E. دكتوروفا "

• موقد الفرن للعطاء

• موقد منزلي الصنع طويل الحرق

مثل مشروع الفرن?يمكنك شراء رسوماته بتنسيق Word و PDF فقط 75 روبل!أو الكل 35 مشاريع الأفران ، والمواقد ، والشوايات ، والشواء ، والرسومات + التخطيط المنتظم فقط 490 روبل!

شراء مجموعة كاملة - 490 روبل (انقر - شراء ، ثم قدم طلب)

قم بشراء هذا المشروع مقابل 75 روبل (انقر - شراء ، ثم ضع طلبًا)

هل لديك اسئلة؟ اسألهم بجرأة ، وسوف نحل!

كيف تبني نفسك

فرن الطفل افعل ذلك بنفسك مبني على مراحل. تحتاج أولاً إلى تحديد موقع الفرن والمضي قدمًا في تشكيل الأساس. للقيام بذلك ، يتم وضع القمامة في المكان المحدد ؛ يمكن أن يعمل البولي إيثيلين أو قاعدة أخرى من القماش الزيتي. من الضروري صب طبقة من الرمل العادي على السنتيمتر. ثم يمكنك البدء في التمديد.

يأمر

صف واحد.
انشر 12 قطعة من الطوب على الرمل المحضر ، ولا يلزم الترابط. الطوب مغطى بطبقة من الملاط ، قم على الفور بإصلاح الباب لنفخ الأسبستوس.

2 صف.
توضع فوق الطبقة الأولى.

3 صف.
يستخدم لبنة شاموت. يتم وضع شبكة في الأعلى ، ثم يجب وضعها فوق المنفاخ.

4 صف.
يتم التمديد بحافة ، ويترك قسم في المدخنة. عند وضع الجدار الخلفي ، لا يلزم وجود ملاط ​​، يجب أن يبرز الطوب قليلاً إلى الخارج. يمكنك البدء في تثبيت باب صندوق الاحتراق ، ملفوفًا مسبقًا في عدة طبقات من الأسبستوس. تحتاج إلى لفها مع مراعاة أن الباب يجب أن يفتح بحرية.

5 صف.
يجب وضع هذا الصف بشكل مسطح على طول محيط الصف السابق.

6 صف.
وضع الضلع. يجب مسح المدخنة بقطعة قماش مبللة.

7 صف.
مثل الصف الخامس ، يناسب بشكل مسطح ، عليك أن تبدأ بثلاثة أرباع.

8 صف.
يتم وضع طوبتين في الأعلى يغلق بهما الباب. في هذا الصف ، ستحتاج إلى لبنة في شكل مائل ، وستكون بمثابة نوع من المظلة.

9 صف.
يجب أن يتم تعويضها لدعم حالة الباب المفتوح. يجب وضع الأسبستوس المبلل أولاً.

10 صف.
يبدأ تشكيل المدخنة بها. يصطف التوسع للخلف. مع الأخذ في الاعتبار تصميم فرن الفتات ، يجب أن نتذكر أن تركيب أنبوب علوي من الطوب غير ممكن بسبب تحول مركز الثقل للفرن بأكمله.

11 صف.
ننتقل إلى تركيب الصمام ، مختوم بالأسبستوس ، مشحم بالطين.

الخطوة التالية هي إزالة الطوب بالضربة القاضية وتنظيف قاع المدخنة من الحطام.

فرن الطفل الذي يعمل بأيديهم جاهز تقريبًا ؛ ويبقى للتبييض. حتى لا يتحول لون الفرن إلى اللون الأصفر ، يجب إضافة اللون الأزرق إلى الخليط.

بدون تدفئة جيدة التنظيم ، فإن العيش المريح في منزل خاص أمر غير وارد. ومع ذلك ، غالبًا ما يكون من الضروري ترتيب التدفئة في غرف ثانوية أخرى. في مثل هذه الحالات ، ستكون مواقد الطهي والتدفئة المدمجة من النوع "Baby" حلاً ممتازًا.

يمكن لمثل هذه الوحدة تسخين منزل ريفي صغير وورشة عمل ومباني أخرى تصل مساحتها إلى 25-35 مترًا مربعًا. تم بناء موقد الأطفال في أقصر وقت ممكن من المواد المتاحة. بعد مراجعة التوصيات الإضافية ، يمكنك ترتيب وحدة الفرن بيديك دون أي مشاكل.

ترتيب وضع الفرن

أولاً ، اختر مكانًا للفرن.

مخطط وضع الفرن - الأطفال

يتم وضع فيلم بلاستيكي أو لباد تسقيف أو هيدرويسول أو زجاج (780 × 530 مم) في المكان الذي من المفترض أن يوجد فيه الفرن. بعد وضع القمامة ، تُسكب عليها طبقة من الرمل الجاف بسمك 1 سم وتُسوى. يتم وضع الصف الأول على هذا الرمل بدون ترابط ، ويتكون من 12 لبنة. يجب تسوية الصف لضمان أفقية مناسبة. من الأعلى ، من الضروري تطبيق طبقة رقيقة من ملاط ​​الطين ووضع باب منفاخ. يجب أن يُلف الباب بورق مقوى أو سلك من الأسبستوس مبلل. بعد ذلك ، يتم تثبيت الباب ، وبعد ذلك يبدأ وضع الصف الثاني.

يتم استخدام طوب Fireclay لوضع الصف الثالث. في الجزء العلوي من الصف الثالث ، من الضروري تثبيت صر. يجب أن يكون فوق المنفاخ بعد تشكيل الصف.

لوضع الصف الرابع ، يتم وضع الطوب على الحافة ، ويتم وضع حامل للقسم الداخلي داخل المدخنة. تم وضع الجدار الخلفي للفرن بدون ملاط ​​طيني بحيث يبرز الطوب قليلاً.

أنت الآن بحاجة إلى البدء في تثبيت باب الفرن. قبل تثبيته ، يتم لفه بعدة لفات من سلك الأسبستوس ، ويجب أن يكون من الممكن فتحه من الأعلى ومن الأسفل. يجب تثبيت الباب بالأسلاك وتثبيته لفترة من الوقت بمساعدة قطعتين (أحدهما خلف والآخر عليه والباب في الأعلى).

تم وضع لبنة الصف الخامس بشكل مسطح على طول محيط الصف السابق.

خيار لوضع فرن صغير

يجب وضع الصف السادس من الطوب بحافة. ثم امسح المدخنة بقطعة قماش مبللة.

يتم وضع السابع مسطحًا مرة أخرى ، بدءًا من ثلاثة أرباع ، لضمان الاتصال بالصف التالي. يجب أن يتكون الجزء الخلفي من قطعتين تم وضعهما على الحافة.

الصف الثامن يغلق باب الفرن ، ويكتمل بطوبتين موضوعتين في الأعلى. تم وضع هذا الصف بمساعدة الطوب المشطوف ، والذي يجب أن يعلق فوق صندوق الاحتراق. يعد ذلك ضروريًا حتى ينتقل اللهب إلى وسط موقد الموقد عند استخدام الموقد كمدفأة مع فتح باب صندوق الاحتراق.

الصف التاسع يتحرك للخلف ليبقى الباب مفتوحا. قبل وضع الطوب ، يجب وضع سلك مبلل من الأسبستوس لضمان إحكام وصلات المواقد والطوب المصنوع من الحديد الزهر. يجب عدم وضع اللوح مباشرة على الصلصال ، حيث يوجد اختلاف في معاملات التمدد الحراري للمواد الملامسة (الطين والحديد الزهر).

في الصف العاشر ، يتم تشكيل مدخنة ، يجب أن يكون لها امتداد تدريجي للخلف. يجب مراعاة تصميم الفرن الذي لا يسمح بتركيب أنبوب من الطوب المعبأ بسبب التمدد لأعلى. عند تثبيت مثل هذا الأنبوب ، يتحول مركز ثقل الهيكل بأكمله. لذلك ، يتم تركيب أنبوب متصل أو معبأ مصنوع من الحديد الخفيف.

في الصف الحادي عشر ، تحتاج إلى تثبيت صمام مغلق بسلك أسبستوس مشحم بالطين.

مخطط وضع صفوف من الطوب لفرن الطفل

الآن يتم وضع مدخنة في رباعي الزوايا ، والتي يجب ربطها بأنبوب معدني خفيف. عندما يتم تحويل الأنبوب إلى الجانب ، يتكون التداخل من 3 صفوف من الطوب.

تتم إزالة الطوب بالضربة القاضية وتنظيف الجزء السفلي من المدخنة من الحطام والرطوبة التي سقطت في هذه العملية.

الآن يمكنك البدء في تبييض الفرن. يضاف الحليب والأزرق إلى التبييض حتى لا يتحول لون الموقد إلى اللون الأصفر بمرور الوقت.

بعد ذلك ، يتم تثبيت القاعدة لتأطير قاع الفرن وتجنب انسكاب الرمال من أسفل الفرن.

لذلك فإن فرن الطوب الصغير جاهز. تُترك الأبواب مفتوحة لمدة أسبوعين حتى تجف.

بناء موقد ريفي من الطوب

طلب رسومات للبناء مع التفسيرات.

سنحتاج إلى ملاط ​​رمل طيني ، طوب بناء (طوب سيليكات مزدوج M 150 لن يعمل ، نحتاج إلى طين) ، مجرفة ، دلو ، حوض خلط ، خط راسيا ، مستوى ، سلك أسبستوس ، طوب fireclay ، الأبواب والصمامات وتجهيزات الأفران الأخرى ، والأسلاك الفولاذية المجلفنة ، ومطرقة مع فأس ، وطاحونة مع قرص للخرسانة.

سوف يستغرق الفرن 0.4 متر مربع ، في حين أن وزنه سيكون ضئيلاً ، لذا يمكنك الاستغناء عن الأساس. إذا كانت الأرضية ضعيفة ، فمن الأفضل عمل ذراع تسوية للبناء.

لذلك ، وضع موقد ريفي صغير بخطوات:

• في المكان المختار للموقد ، نضع مواد التسقيف أو الزجاج بحجم 530 × 780 مم للعزل المائي ؛
• صب الرمل بسمك سنتيمتر واحد في الأعلى وقم بتسويته ؛
• وفقًا للمخطط رقم 1 (الشكل في بداية الفقرة) ، نضع الصف الأول من الطوب دون تثبيته ، ونقوم بتسويته بمستوى ؛

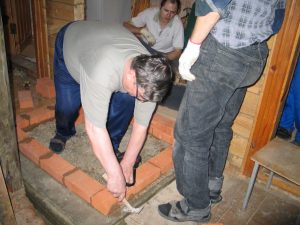

ضع الصف الأول.

• نطبق طبقة رقيقة من ملاط ​​الطين. نأخذ بابًا منفاخًا ، ونلفه بطبقة مزدوجة من سلك الأسبستوس ونصلحه بسلك ملتوي.
• نضع الصف الثاني من الطوب.

صف ثاني بباب.

نأخذ طوب النار ونضع الصف الثالث. بعد تشكيلها ، نقوم بتثبيت صر. نلاحظ وجود فجوات للتمدد الحراري للمواد حتى 1 سم.

نضع صفًا من طوب النار مع مكان أسفل الشبكة.

• مع لبنة مثبتة على الحافة ، نضع الصف الرابع. داخل قناة المدخنة نصنع حوامل للقسم الداخلي. نضع "طوب خروج المغلوب" للجدار الخلفي بدون طين مع نتوء طفيف إلى الخارج.
• نقوم بتثبيت باب الفرن ، ملفوف مسبقًا بالأسبستوس. نربطها بسلك ملتوي ونصلحها مؤقتًا بطوبتين: نضع أحدهما على ظهر الكاهن والآخر عليه والباب في الأعلى.

تركيب باب الفرن.

نضع الصف الخامس مسطحًا على طول محيط الرابع والسادس على الحافة. نقوم بمسح جدران المدخنة بقطعة قماش مبللة.

نربط الباب بالأسلاك.

نضع الصف السابع مسطحًا من ثلاثة أرباع (3/4 من الطوب بالكامل مقطوع بمطحنة) لمجموعة مع الصف الثامن. الجدار الخلفي على حافة الهاوية مرة أخرى.

نقطع الطوب بمطحنة.

في الصف الثامن ، نغلق باب الفرن بطوبتين فوقه. نقوم بتثبيت لبنة مشطوفة فوق صندوق الاحتراق لتوسيط اللهب تحت الموقد.

نحن نغطي باب الفرن.

• نضع الصف التاسع مع إزاحة الظهر (صغير) للحفاظ على الباب مفتوحا. قبل التمديد ، نضع سلكًا مبللاً من الأسبستوس لإغلاق مفاصل الطوب والموقد.
• مع الصف العاشر ، نبدأ في تشكيل مدخنة ، والتي ستتمدد تدريجيًا مرة أخرى. سنقوم بعمل أنبوب متصل ، حتى لا نحول مركز ثقل الهيكل ، أو أنبوب مصنوع من الحديد الخفيف.

نبدأ في تشكيل الأنبوب.

في الصف الحادي عشر ، نضع الصمام ونغلقه بسلك الأسبستوس المغطى بالطين.

سيكون هناك مزلاج هنا.

بعد ذلك تأتي مدخنة في شكل رباعي متصلة بأنبوب معدني خفيف.

نواصل المدخنة إلى نقطة الالتحام.

الآن نقوم بإخراج الطوب بالضربة القاضية وتنظيف قاع المدخنة من الحطام.

نحضر المدخنة تحت الأنبوب.

• نغلق الفجوة بين الصف الأول من الطوب وأرضية الغلاف المعدني على شكل حرف L ونثبت القاعدة.
• نقوم بتبييض الفرن أو تغطيته بورنيش الفرن ، ونغلق جميع الوصلات بين المعدن والطوب. يمكن طلاء الأجزاء المعدنية بطلاء أسود مقاوم للحرارة.

نقوم بتبييض وتزيين الفرن.

نصنع فرن اختبار بالورق والفروع الصغيرة ، ثم نعطي أسبوعين حتى يجف.

كما ترى ، ليس من الصعب جدًا القيام بكل عمليات التلاعب بمفردك. تكاليف المواد والعمالة صغيرة نسبيًا ، ولا يشغل البناء مساحة كبيرة.

في الوقت نفسه ، تلقينا جهاز تدفئة وطهي يعمل على تدفئة منزل ريفي صغير بشكل مثالي ، ويمنح طبخك طعمًا فريدًا ورائحة الدخان ، ويخلق جوًا لطيفًا وراحة.

نصيحة! إذا كانت هناك فرصة لدعوة شخص لديه خبرة أكثر أو أقل في أعمال الفرن ، على الأقل كمستشار ، استخدمه بكل الوسائل ، نظرًا لأنه من الصعب بناء مواقد وفقًا للكتاب ، فمن الأفضل رؤيته ذات مرة.

تعتبر مواقد الطوب ضخمة ومكلفة ويصعب بناؤها. ومع ذلك ، فمن السهل أن نرى من خلال الأمثلة الملموسة أن هذه الآراء مبالغ فيها إلى حد ما ، ومن الممكن بناء موقد كوخ صغير غير مكلف من الطوب ، بمفردك.

ستجد في الفيديو المقدم في هذه المقالة معلومات إضافية حول هذا الموضوع.

تصميم فرن Malyutka

يوجد بالداخل حجرة طهي ومقصورتان للتجفيف ، تقع واحدة فوق الأخرى. واحد منهم ، السفلي ، على اليمين فوق تداخل اللوح. هذه الحجرة مغلقة ، وتستخدم للتجفيف الرأسي للفطر أو الفواكه المربوطة بحزم. لذلك ، أثناء بناء فرن التسخين Potapov ، يتم إدخال خطافات مصنوعة من الأسلاك السميكة في الأسقف على جانبي الغرفة السفلية ، حيث يكون من المناسب تعليق المنتجات للتجفيف. خيار آخر لتزيين غرفة التجفيف هو عمل أرفف لألواح الخبز.

يمكن الحفاظ على درجة الحرارة في حجرة التجفيف على نفس المستوى لفترة طويلة. لمراقبة تقلبات درجات الحرارة ، يمكنك وضع ميزان حرارة خاص بزجاج مقاوم للحرارة على الباب. باب غرفة التجفيف مُثبت على إطار معدني. إذا رغبت في ذلك ، يمكن استبدال الباب المفصلي بمخمد على شكل حرف L.

من المفترض أن تكون حجرة التجفيف العلوية بدون باب ، على الرغم من تركيب مخمد عليها إذا لزم الأمر. يجب التفكير في ذلك مسبقًا ، ووضع صفيحة معدنية لتثبيت المثبط بين الطوب الجانبي. لا ينصح بتغطية جدران غرف التجفيف بالجص - يكفي تغطية اللحامات. يمكن جعل موقد بوتابوف أعلى من خلال وضع صفين إضافيين من الطوب بعد الصفين الثامن عشر والتاسع عشر.

تصميم فرن Malyutka بسيط بما يكفي بحيث يمكن طيه بشكل مستقل في المنزل. ستكون هناك حاجة إلى مهارات بناء أولية لهذا الغرض ، ولكن عادةً حتى بالنسبة للحرفيين المبتدئين يتم الحصول على هذا الموقد الصغير الحجم في المرة الأولى وبدون عيوب.يتم تكييف "Baby" لأي وقود صلب ، ولكن إذا كنت تنوي التسخين بالفحم أو الخث أو الروث ، فاستعد للتنظيف السنوي لقنوات الغاز المسدودة بالسخام. يمكنك تسخين مثل هذا الموقد فقط في فصل الشتاء.

إصلاح الهيكل بسيط للغاية ، لأنه لا توجد قنوات أفقية فيه ، ويوجد باب تنظيف في القناة الرأسية.

تشكيل معدات التدفئة

بادئ ذي بدء ، من الضروري تحديد المكان الذي سيتم فيه تثبيت فرن Malyutka ، وكذلك إعداد مخطط دقيق بالأبعاد والطلب. المبادئ العامة للمواقد مناسبة أيضًا لموقد الطفل. يتم التثبيت على مسافة آمنة من الجدران (حوالي 25 سم) ، ويجب ألا يقف الموقد في مسودة ، ويجب ألا تلمس المدخنة عوارض السقف. يجب مراعاة مبادئ السلامة بشكل كامل - الجدران والسقف والأرضية معزولة بمواد مقاومة للحريق.

للبناء نحتاج:

• طوب الفرن الأحمر (صلب) ؛
• طوب النار (لصندوق النار) ؛
• ملاط من الطين أو الأسمنت M300 ؛
• قضيب التسليح
• باب منفاخ
• صر؛
• باب الفرن (إذا اخترت بابًا زجاجيًا ، يمكن للطفل أن يعمل كمدفأة) ؛
• لوح تسخين من الحديد الزهر
• صمام.

من الأدوات التي تحتاجها:

• مجرفة (تسوية الهاون ، قطع اللحامات) ؛
• مطرقة واختيار (لبنة) ؛
• مستوى؛
• سيد موافق ؛
• خط راسيا (الوزن بالحبل) لفحص الزوايا ؛
• قاعدة (مسطرة خشبية بقسم 1.5 × 6 سم وطول 1-1.5 متر ، لها طائرات متوازية) حتى للبناء ؛
• لعبة الروليت.

المؤسسة

سيتطلب الفرن الصلب متعدد الوظائف أساسًا ، لكن الخرسانة ستكون أكثر اقتصادا. يجب أن تكون الحفرة 80 × 65 سم على الأقل ، ويتم تثبيت القوالب المصنوعة من الألواح فيها ، ومغطاة بالخشب الرقائقي أو مواد التسقيف ومصببة بالخرسانة. بعد ذلك ، تم وضع معركة من الطوب وحجر الأنقاض ، وسكب كل شيء بالأسمنت (النسبة من 1 إلى 3). الخطوة الأخيرة هي التغطية بالعزل في عدة طبقات من مواد التسقيف.

يوصى باستخدام الخرسانة M300 كملء ، فهي قوية ومتينة. وقت المعالجة حوالي 25 يومًا.

إذا كان من المخطط أن يكون فرن الطوب خفيفًا ، دون احتراق مكثف مستمر ، فيجب وضع الصف الأول من الطوب على طبقة من العزل:

• فيلم البولي ايثيلين
• روبرويد.
• hydroisil ، جلاسين.
• الرمل الجاف 1 سم.

ترتيب الفرن

الصفان الأول والثاني هما المحاذاة ، ويتم فحص كل صف حسب المستوى.

الثالث - تم وضع منفاخ على الجزء الأمامي ، وأبعاده أصغر مرتين من حجم صندوق الاحتراق.

الرابع هو تركيب نافذة فولاذية في المنفاخ ، من فوقها مغطاة بشبكة.

خامسا - تثبيت صر ، البناء الدائري.

السادس - بداية حساب الفرن. النافذة ضيقة قليلاً للراحة.

السابع تركيب باب الفرن. يجب أن يثبت صندوق الاحتراق بقوة في البناء ؛ لهذا الغرض ، يتم لف السحابات بحبل الأسبستوس.

ثامناً - يتم تثبيت شريط من ألواح الصلب أعلى صندوق الاحتراق.

من التاسع إلى الحادي عشر - البناء الدائري.

الثاني عشر والثالث عشر - تشكيل الجدار الخلفي ، يتناسب مع الرصيف ، ويتم تشكيل اثنين من الأخاديد الصغيرة.

الرابع عشر - يتم زيادة الأخاديد بمقدار نصف قرميد ، ويتم وضع بقية المساحة بالطوب.

الخامس عشر - مكان للقناة ، يتم ترك قناة مستطيلة بالقرب من الجدران الخلفية والجانبية. في البناء الرئيسي ، يتم إجراء حجرة من لبنة داعمة في الوسط (أسفل العمود).

سادس عشر - يتم وضع شرائط من الصلب على العمود ، وتشكل قناة أخرى.

السابع عشر - تنفصل القنوات وتشكل أربع قنوات تحت الجدران وواحدة في الوسط.

من الثامن عشر إلى الثاني والعشرين - استمرار القنوات.

ترتبط القناتان الثالثة والعشرون والرابعة والعشرون ، باستثناء القناة المركزية ، وتشكلان شكل حرف L.

الخامسة والعشرون - القنوات ، باستثناء القناة المركزية ، مسدودة بالطوب.

من السادس والعشرين إلى الثامن والعشرين - يضيق حجم البناء وفقًا لحجم الأنبوب (المدخنة).

التاسع والعشرون - تركيب المثبط.

من الثلاثين - تشكيل مدخنة وإخراجها إلى الشارع.

في عملية التمديد ، من الضروري عمل الضمادات لمدة ثانية واحدة أو ربع الطوب. كل ستة صفوف ، يجب مسح البناء بقطعة قماش مبللة.ولكي تكون الزوايا متساوية ، من الأفضل تثبيت خطوط عمودية على السقف (مؤقتًا على الأظافر). يجب تثبيت الطوب بشكل مسطح وعلى الحافة أثناء التمديد لتحقيق الاستقرار الهيكلي.

كيف تصنعها بنفسك

المرحلة التحضيرية من البناء

في مرحلة التحضير ، يجب أن تتوفر لديك الأدوات التالية:

• آلة لحام؛
• الروليت.
• مجرفة حربة
• طاحونة؛
• تسرب المياه؛
• خردة؛
• عصا؛
• الماء والرمل
• المحلول.

بعد تحديد مكان المبنى ، من الضروري وضع الأساس له.

أول شيء تبدأ به المرحلة التحضيرية هو تحديد موقع الموقد المستقبلي.

من المهم وضع موقد الطوب بشكل صحيح للتخلص من فقد الطاقة. لا توجد جدران الهيكل بالقرب من الجدران الخارجية للغرفة ، ولكن لا ينصح أيضًا بوضع المدفأة في وسط الغرفة.

ليس في جميع الحالات ، يتم بناء فرن الطوب "الطفل" في وقت واحد مع المبنى. في بعض الأحيان عليك أن تضع الأساس على أرضيات منتهية. إذا كان المنزل يستخدم نظام "الأرضية الدافئة" ، فعليك رفع ذراع التسوية بالكامل. بعد تجهيز مكان الفرن ، يتم حفر حفرة يصل عمقها إلى 35 سم ، ومغطاة بالكامل بالعزل المائي. بعد ذلك ، يتم وضع التعزيز ، ويتم سكب المحلول.

تعليمات خطوة بخطوة للعمل

يعتبر الطوب مادة ذات أولوية لوضع الأفران. موقد صغير أو كبير "للأطفال" ، على الرغم من أنه يحتوي على رسومات بناء بسيطة ، إلا أن مخطط أمر العمل التفصيلي سيكون مفيدًا في أي حال. تعليمات خطوة بخطوة:

قبل بدء الطلب ، الأساس مقاوم للماء بمواد التسقيف.

1. يتم تطبيق طبقة من العزل المائي على الأساس. يوصى باستخدام روبرويد.
2. يبدأ الترتيب من الزوايا ، كل ثلاثة صفوف.
3. يتم قياس الخطوط الرأسية والأفقية.
4. يجب أن يكون وضع الصف الأول (الطبقة الصلبة) دقيقًا تمامًا.
5. يتم تطبيق طبقة رقيقة من الصلصال على صف من الطوب ويتم تعليم ثلاثة صفوف حول المحيط. في نفس الوقت يتم تثبيت الباب. كل شيء يتم بسرعة وبدقة.
6. يتم إدخال سلك فولاذي في منطقة التثبيت ، وتكون نهاياته ملتوية وملفوفة بالترتيب.
7. يتم التخلص من العيوب المرئية باستخدام مطحنة.
8. تم تركيب شبكات.
9. يتضمن الصف التالي استخدام الطوب الحراري المقاوم للحريق وتركيب باب صندوق الاحتراق ملفوفًا في سلك الأسبستوس.
10. يتم وضع جميع الصفوف اللاحقة بشكل مسطح. يكتمل الطلب مع توقع وجود مجال لتغيير طفيف للوراء.
11. تم وضع باب مثبت بالفعل ووضع موقد. يوصى بشراء نسخة من الحديد الزهر للطبخ.
12. الخطوة الأخيرة هي إنهاء الجدران الخارجية للفرن. تستخدم في أغلب الأحيان في مثل هذه الحالات التبييض. قبل البدء في العمل ، يوصى بحماية جميع جدران المنزل من الأوساخ ، حيث إنه من الصعب إزالة بقع التبييض.

الرسومات والرسوم البيانية

هناك الكثير من المواد المتاحة على شبكة الإنترنت للدراسة. لذلك ، فإن المخطط التفصيلي لوضع الفرن ليس نقصًا ، وتسمح اختلافات البناء لكل مستخدم باختيار المخطط الأنسب. تحتاج أولاً إلى معرفة الأحكام الرئيسية الواردة في الإرشادات خطوة بخطوة ، ثم إجراء التعديلات الخاصة بك. يتم تطبيق النموذج المحسن مباشرة في العمل. فرن "افعلها بنفسك" ليس تخيلات عالية ، ولكنه خطة واقعية تمامًا. بفضل وضوح الرسومات ووضوحها ، يمكن لكل مقيم في الصيف تجهيز تصميم مماثل في المنزل بشكل مستقل.

افعل ذلك بنفسك حجارة صغيرة خشنة

ابدأ بإنشاء 2 من صفوف البداية. من الضروري التأكد من أن الصفوف والزوايا متساوية ، ويجب أن تتطابق حافة كل لبنة مع الحافة المجاورة ، حيث سيتم تثبيت الهيكل بأكمله على حجر البداية. يستخدم محلول الطين.

في الصف الثالث ، يتم تثبيت باب المنفاخ وتشكيل قاعدة المدخنة.

4 - يوضع مشابه للثالث.

في 5 - يقسمون المدخنة في الوسط إلى قناتين ويغلقون المنفاخ بباب.

في السادسة - وضعوا شبكة على باب المنفاخ.

في 7 - تم وضع قاعدة الفرن وتركيب بابه.

من 8 إلى 9 - يتم البناء ، على غرار سابقتها.

10- يتم اغلاق باب الفرن وفتح شباك من حجرة الفرن داخل قناة الفرن.

في 11 - لوحة الطبخ مثبتة.

12- أغلق الفتحة الموضوعة على الصف العاشر وشكل جدار الموقد للطبخ.

13 - على غرار السابق.

14- لإنشاء قناة أفقية ثانية ، يتم إزالة فتحة تنظيف من الجانب الخلفي.

15 صفًا يكرر 14.

طبقة 16 - أغلق الفتحة المتكونة في الصف الرابع عشر ، في الاتجاه المعاكس للقناة ، الموجودة في الصف الثاني عشر ، اترك الفرع.

17 بالطريقة نفسها ، مما يشكل تراكبًا لجهاز التحضير وحجرة التجفيف.

18 صفًا - تشكيل 3 قنوات أفقية ، يدخل منها الدخان إلى المدخنة. في نهاية القناة ، يجب توفير فتحة للتنظيف.

الطبقة 19 تكرر الطبقة 18.

20 - القناة الأفقية النهائية تقود إلى أنبوب المدخنة.

21 - يتم إنشاء وصلة للمدخنة وبناء هيكل لإزالة الدخان.

من 22 صفًا وما فوق - وضع المدخنة.

بعد ذلك يأتي التشطيب. لكن يمكنك إهماله أو مجرد طلاء الفرن. سيبدو القليل من الطوب الحراري ممتعًا جدًا من الناحية الجمالية.

//www.youtube.com/watch؟v=K5qgPXeDKDo

لكن لا تتسرع ، فمن الأفضل أن تعالج هدفك لفترة أطول وبعناية أكبر. يجب ألا يكون طين المحلول دهنيًا. من الأفضل تناول محتوى دهني متوسط ​​، وسيضمن حله موثوقية الهيكل لسنوات عديدة.

إغلاق ×

لتجهيز منزل بهيكل تدفئة عالي الجودة ، ليس من الضروري امتلاك مهارات ومعرفة متخصصة. خيار بسيط وبأسعار معقولة لكل مالك هو فرن الأطفال الذي يتطلب الحد الأدنى من الوقت والاستثمار. سننظر في المقالة في جميع مراحل بناء مثل هذا الفرن بأيدينا.

موقد الطوب للأطفال عبارة عن مدفأة صغيرة مدمجة يمكن وضعها في مساحة صغيرة تبلغ 0.4 متر مربع فقط. أمتار. لديها أبسط تصميم ، حيث يحل غطاء الوقود محل النظام الكامل لقنوات التسخين القياسية للأفران. لا تحتاج إلى أساس إضافي ، ويمكن أن تصل مساحة التدفئة الإجمالية إلى 35 مترًا مربعًا. أمتار.

فرن طوب صغير

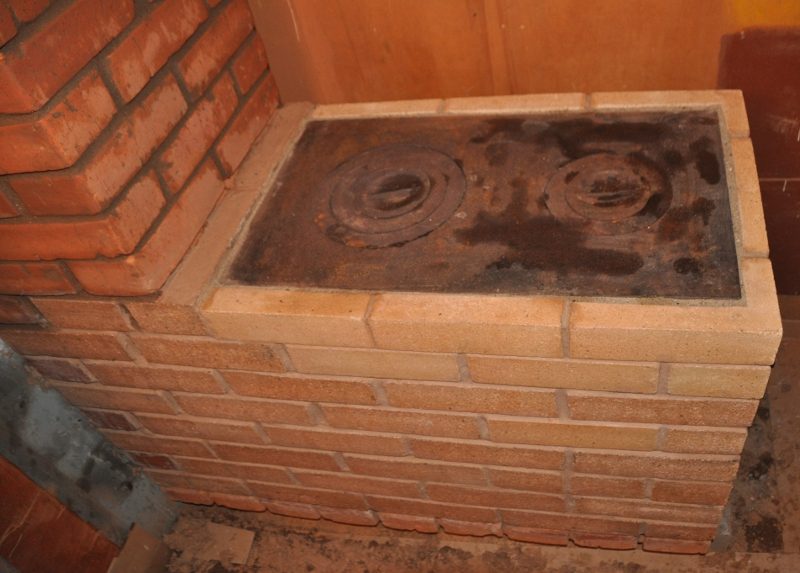

لا يحتاج فرن الطوب الصغير إلى الكثير من الوقود عالي الجودة. لتشغيله ، يكفي أكثر أنواع الحطب أو أنثراسايت أو الفحم أو المواد الأخرى شيوعًا. يمكن أن يحل محل موقد وعاء وعاء للعطاء بسهولة وفي نفس الوقت يكون أكثر فاعلية عدة مرات. إذا قمت بإضافة موقد من الحديد الزهر إلى الهيكل الرئيسي ، فلن تحصل فقط على موقد تدفئة ، ولكن أيضًا موقد للطهي.

لكن الميزة الرئيسية لهذا التصميم يمكن اعتبارها سرعة وضع عالية. يوم واحد يكفي لمشاريع مفصلة. هذه المرة كافية لبناء وبدء تسخين الفرن بالورق ورقائق الخشب. صحيح أنه سيكون من الممكن رمي جذوع الأشجار في وقت لا يتجاوز أن يكون ملاط ​​البناء جافًا تمامًا ، وإلا فهناك خطر حدوث تشققات.
