فرن من الطوب بيديك لتعليمات خطوة بخطوة للمنزل مع الصور

تصميم تسخين الفرن

قبل أعمال البناء المباشرة ، يجب عمل مشروع خاص. يعتبر تشكيلها عملاً معقدًا نوعًا ما يتطلب القدرة على إجراء حسابات معينة. يتضمن مخططًا تفصيليًا للفرن المستقبلي ، بالإضافة إلى الطلب وبعض المستندات الأخرى.

يجب أن يشتمل المشروع على العديد من الفروق الدقيقة ، لذلك من المهم مراعاة الميزات التالية للمنزل نفسه والفرن المستقبلي عند إنشائه:

ما هي المادة التي يتكون منها المنزل ، حيث يمكن تشكيلها من ألواح خشبية أو ألواح SIP ، وغالبًا ما يكون من الضروري أيضًا تثبيت مدفأة أو موقد في هيكل إطار.
هل سيكون التصميم للطهي والتدفئة أم أنه مخصص حصريًا لتدفئة الأماكن ؛
ما إذا كان الموقد أو الموقد سوف يسخن غرفتين أو أكثر.
ماذا سيكون تكوين الهيكل ، وكذلك شكله ، الذي تم تصميم مخططه المنفصل من أجله.
نظرًا لأن الموقد عادة ما يكون مصنوعًا من الطوب ، فإن الطلب مهم ، ويجب أن يقع الاختيار أيضًا على طوب عالي الجودة وموثوق.
من المهم النظر في حجم المبنى نفسه ، حيث يجب أن تكون قوة هيكل التدفئة الناتج مناسبة.
يجب أن يحتوي المشروع على حسابات لسمك جدار الهيكل المستقبلي ، وارتفاعه ، وخصائص المادة التي ستصنع منها المدخنة ، بالإضافة إلى الفروق الدقيقة وعناصر العمل الأخرى التي سيتم تنفيذها يدويًا.

ضع في اعتبارك دوران الهواء.

للتدفئة الفعالة للغرفة ، ضع في الاعتبار دوران الهواء: يرتفع الهواء الدافئ ، وينزل الهواء البارد.

لذلك ، عند اختيار الموقد أو الموقد ، فكر في وضعه. قد تحتاج إلى شراء مروحة سقف أو أجهزة أخرى. إذا كان الموقد موجودًا في الطابق الأول ، وكان من المخطط أيضًا تسخين الطابق الثاني ، فأنت بحاجة إلى معرفة كيفية توفير الهواء الدافئ هناك. الخيار الأول هو التداول الحر. ولكن بعد ذلك ستكون التدفئة غير متساوية: في الغرف البعيدة يكون الجو أكثر برودة وتدفأ لفترة أطول. وإذا كانت الغرفة معزولة (الباب مغلقًا) ، فلن يتم تسخينها على الإطلاق ، أو سيكون الاحماء طويلًا جدًا. الخيار الثاني هو فصل الأكمام بالهواء الدافئ ، عندما يتدفق الهواء الدافئ من المدفأة عبر القناة ويدخل الغرفة عبر شواية التهوية. هنا تحتاج إلى التفكير في المدة التي تحتاجها لسحب الأكمام - لفترة طويلة ، قد تحتاج إلى مروحة خاصة.

أنواع أساسات الموقد في منزل خشبي

عند اختيار الأساس المناسب ، ضع في اعتبارك ما يلي:

• تكلفة التثبيت
  - يراعى سعر مواد البناء والتركيب والاعمال التحضيرية.
• خصائص الأساس وخصائص التربة
  - يعتمد الاختيار على الوزن الإجمالي للهيكل ونوع التربة (طينية ، رملية ، تربة سوداء ، حجر).
• أبعاد الأساس للفرن في المنزل
  - اعتمادًا على المساحة التي تشغلها معدات الفرن ، يتم حساب الوزن الإجمالي للهيكل ونوع القاعدة المطلوب.

عادة ما يتم تصنيف جميع المؤسسات الموجودة في عدة مجموعات:

• على الركائز والأعمدة.
• قواعد خرسانية.

الأساسات على الركائز والأعمدة

تتكون القاعدة من ثلاث طرق:إذا كنت ترغب في إنشاء أساس لموقد في منزل خشبي بيديك ، دون الحاجة إلى مساعدة خارجية ، فمن الأفضل اختيار هيكل كومة سهل التركيب ولا يتطلب (باستثناء المسمار اللولبي) الجهاز) استثمارات مادية جادة.

أثناء التثبيت ، يتم عزل الأساس ، مما يمنع ظهور المكثفات على جدران الفرن أو البطانة. ستكون الأعمدة بدون عزل "جسورًا باردة" ، مما سيؤثر سلبًا على تشغيل معدات الفرن.

أسس من الخرسانة

مزايا الجهاز
: القدرة على تحمل الأحمال الثقيلة على القوة ، وإمكانية التصنيع الذاتي ، والتكاليف المالية المنخفضة نسبيًا.

سلبيات
: الوقت اللازم للتركيب والحفر.

يتكون الأساس الخرساني بطريقتين:

الأساس يكتسب قوة تدريجيا. يبدأ تركيب الفرن المعدني وتبطينه بالحجر في موعد لا يتجاوز 28-30 يومًا بعد صب الخرسانة.

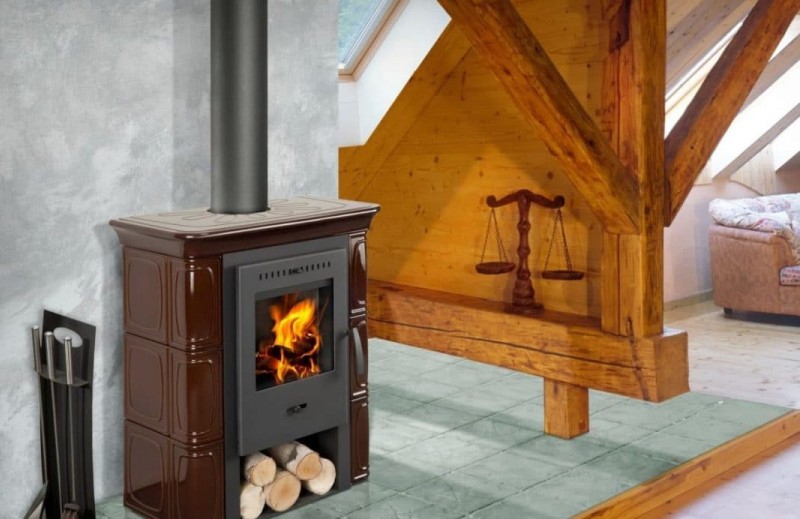

وضع الأرضية (التثبيت على الأرض)

تسمح لك قوانين البناء الحالية الخاصة بتركيب موقد تدفئة منزلي في منزل خشبي بتركيب معدات لا تحتوي على كسوة مباشرة على أرضية خشبية. عند التثبيت في الطابق الثاني ، ستحتاج إلى تقوية السجلات بزوايا وقنوات معدنية.

لمنع نشوب حريق ، تتم حماية الشجرة بصفائح معدنية أو طبقة من الطوب الطيني. خلاف ذلك ، فإن التثبيت الذاتي لموقد الحطب في منزل خشبي ليس بالأمر الصعب.

يجب أن تتضمن الشركات المصنعة لمعدات التدفئة تعليمات تركيب مفصلة. باتباع التوصيات وخطة التثبيت خطوة بخطوة المحددة في الوثائق الفنية ، يمكنك تثبيت الموقد بشكل مستقل وتوصيله بالمدخنة.

الخصائص الرئيسية لمواقد التدفئة المنزلية

الخصائص الرئيسية لمواقد تدفئة المنزل ، والتي يجب أخذها في الاعتبار عند اختيار التصميم ، هي السعة الحرارية ووقت التبريد.

الحجم النشط
- قيمة تميز حجم كتلة الفرن ، والتي يتم تسخينها أثناء عملية الاحتراق (بما في ذلك فراغات الهيكل). يتم تحديد قيمتها من خلال ناتج الارتفاع المحسوب (النشط) للفرن ومساحة المستوى السفلي للفرن. نشط في الحسابات هو الارتفاع من قاع الفرن (أو أسفل قناة الفرن الموجودة أدناه) إلى المستوى العلوي (إذا كان سمك السقف أقل من 14 سم) أو مستوى السقف السفلي (14 سم). إذا كانت قيمة الحجم النشط 0.2 متر مكعب أو أكثر ، يتم تصنيف هذه الأفران على أنها كثيفة الحرارة ، إذا كانت أقل من القيمة المحددة ، يتم تصنيفها على أنها غير كثيفة الحرارة.

وفقًا لدرجة حرارة سطح إطلاق الحرارة للفرن ، يتم تقسيمها إلى:

• تسخين معتدل (بسمك جدار 12 سم أو أكثر ، دافئ حتى 90 درجة مئوية) ؛
• زيادة التسخين (بسماكة جدار مجرى الغاز تصل إلى 7 سم ، تسخن حتى 110-120 درجة مئوية) ؛
• تسخين عالي (درجة حرارة التسخين السطحي غير محدودة).

اعتمادًا على حركة غازات المداخن ، يمكن أن تحتوي الأفران على المخططات التالية:

• تتحرك غازات المداخن عبر قنوات متصلة في سلسلة: دورة واحدة - بقناة رفع واحدة ، ودوران - بقناتي رفع ؛
• تتحرك غازات المداخن عبر قنوات متصلة بالتوازي: دورة واحدة ، دورة مزدوجة ؛
• غازات المداخن تتحرك بحرية: عديمة القنوات (نوع الجرس) ؛
• تتحرك غازات المداخن من خلال نظام مشترك من القنوات مع تسخين سفلي: مع جزء علوي غير قابل للتركيب ، متوازي ، متسلسل ؛
• تتحرك غازات المداخن عبر قنوات متصلة في سلسلة حول غرف حرارة الهواء.

تصنيف الأفران وفقًا لنوع الإنهاء ومواد المجموعة بترتيب تنازلي للقدرة الحرارية: قرميد قرميد ؛ الطوب والمعادن في الحالات. الطوب المجصص الصلب مع بطانة داخلية من الطوب الحراري ؛ الخرسانة من كتل مقاومة للحرارة. زهر بدون بطانة.

يمكن إزالة غازات المداخن في الأفران:

• من خلال مداخن الجذر والمداخن ؛
• من خلال القنوات الداخلية.

تم وضع قنوات الدخان في الجدران في أعمال البناء بالطوب في المبنى. ترتبط الأفران بهم بأنابيب معدنية موضوعة أفقياً. يجب ألا يزيد طول هذه الفتحات عن 40 سم ، وتوضع الأنابيب المعبأة فوق الأفران. في بعض الأحيان يتم وضع أنابيب الجذر على أسس مستقلة.

حسب الغرض الوظيفي ، تنقسم الأفران إلى الأنواع التالية:

• تدفئة؛
• أسرة؛
• مميز؛
• التدفئة والطبخ
• أفران وسخانات
• مجموع.

من المرغوب فيه أن يكون للتصميم المحدد معامل أداء عالٍ (COP) ، وأن يسخن جيدًا على السطح بالكامل وينبعث منه حرارة بالتساوي طوال اليوم. يجب أن يكون الفرن بسيطًا ومتقدمًا تقنيًا وموثوقًا في التشغيل وآمنًا.

يجب أن تتوافق الحرارة الناتجة عن الفرن مع فقد حرارة الغرفة. في هذه الحالة ، ستبقى درجة حرارة الهواء في الغرفة دائمًا عند المستوى المطلوب.

تطبيق الشاشات الواقية

الشاشات عبارة عن دروع مصنوعة من الطوب أو المعدن تغطي الجدران من الإشعاع الحراري الشديد. يتم استخدام حماية مماثلة عند تركيب الأفران المعدنية.

1. تصنع الشاشات المعدنية من صفائح الفولاذ أو الحديد الزهر

أغلفة تحيط بمصدر الحرارة بمسافة 3-5 سم.

نصيحة! عند شراء موقد معدني للاستحمام ، يجب أن تفضل النموذج المجهز بغلاف معدني. تكلفتها ليست أعلى من ذلك بكثير ، ولكن يتم إزالة مشاكل عزل الجدران.

لن يتداخل الدرع الأمامي أو الأمامي الإضافي ، الموجود على الجدران ، اعتمادًا على موقع الفرن. تضمن الحماية الخشب من السخونة الزائدة ، ويقلل من درجة الحرارة بمقدار 100 درجة أو أكثر ، ويوفر فرصة لتوفير مساحة في غرفة البخار. يمكن تركيب الفرن المحمي بغلاف على مسافة 50-55 سم من الحائط.

تركيب الشاشة بسيط. الغلاف ، المجهز بأرجل ، متصل بالأرضية بشاشات جانبية أو أمامية - بمسامير مجلفنة أو براغي ذاتية التنصت.

1. شاشات من الطوب هي أعمال البناء ، والتي يتم خياطة الفرن بها

جميع الجوانب ، نفس الغلاف ، مصنوعة فقط من الطوب. هناك طريقة أخرى تتمثل في وضع نصف لبنة بين صندوق الاحتراق وجدار من طوب النار المصمت الموضوعة على محلول من الطين مع الأسمنت. يجب أن يكون عرض الجدار 120 مم ، على الرغم من وجود رأي مفاده أنه يجوز وضع 60 مم من الطوب في ربع ، ولكن يجب أن نتذكر أنه في هذه الحالة ينخفض ​​مؤشر العزل الحراري بمقدار النصف بالضبط. في الارتفاع ، يوصى برفع البناء 20-30 سم فوق سطح صندوق الاحتراق ، ولكن إذا قمت برفعه إلى السقف ، فلن يكون الأمر أسوأ.

يجب وضع الشاشة على مسافة 10-15 سم من الحائط ، 5-15 سم من الموقد ، أي توفير المساحة 30-40 سم

الأهمية! في الجزء السفلي من البناء ، يجب عمل ثقوب وظيفية لنقل الحرارة. شاشات الحماية فعالة ، فهي تقلل درجة الحرارة إلى مستوى مقبول عند استخدام وحدات وقود عالية الحرارة

يتم تنفيذ نفس الوظيفة من خلال تكسية الجدران المصنوعة من مواد غير قابلة للاحتراق.

شاشات الحماية فعالة ، فهي تقلل درجة الحرارة إلى مستوى مقبول عند استخدام وحدات وقود عالية الحرارة. يتم تنفيذ نفس الوظيفة من خلال تكسية الجدران المصنوعة من مواد غير قابلة للاحتراق.

أنواع وميزات الأفران المكونة من طابقين

المواقد ذات المستويين من نوعين: مع واحد وصندوقين للنيران. بالنسبة للمسكن الريفي ، فإن الأكثر إثارة للاهتمام هم "السويديون" المكونون من طابقين ، ويكملهم موقد. توجد تعديلات مع الأرائك ، لكن التمديدات الثقيلة موجودة دائمًا في الطابق الأول. في المستوى الثاني ، يتم أحيانًا بناء مدفأة زائفة أو وظيفية ، حيث يزيد الأول من نقل الحرارة ، ويساعد ملحق الموقد الكامل على تسخين الغرفة بسرعة.

في الطرز التي تحتوي على صندوق نيران واحد ، توجد غرفة الاحتراق في الطابق الأرضي ، بينما يجب توفير قنوات عمودية في المستوى العلوي. للتدفئة المنفصلة للأرضيات ، يتم استخدام المخمدات لمنع حركة غازات المداخن.

موقد لمبنى من طابقين به فرن واحد وموقد ومدفأة

لا ينصح بعض صانعي المواقد باختيار نماذج مع صندوق نيران واحد للمنزل ، لأن غازات مداخن التبريد تشكل مكثفات في درع التسخين من المستوى الثاني ، مما يؤدي إلى تدمير البناء. تعمل التصميمات التي تحتوي على صندوقي نيران على تسخين الغرفة بشكل أسرع وتكون أكثر ملاءمة إذا كانت هناك حاجة في كثير من الأحيان لتدفئة طابق واحد. تشتمل مخططات المواقد التي تحتوي على صندوقي نيران بالضرورة على مداخن ذات قناتين.

موقد حديث من طابقين مع صندوقي نيران

تزن أفران الطوب لمنزل من طابقين ضعف التعديلات القياسية تقريبًا ، لذلك هناك حاجة إلى أساس موثوق. لا ينبغي أن يكون السقف البيني أقل متانة - لوح خرساني مقوى يمكنه تحمل وزن مبنى من الطوب. يتم اختيار مكان التثبيت على طول الجدران الداخلية الرئيسية.

تدفئة منزل من غرفة واحدة

هناك ثلاث طرق لوضع الموقد في المنزل حيث توجد غرفة واحدة فقط وليس من المفترض أن يكون هناك جدار واحد ، حتى أنه يفصل بين المطبخ أو الرواق.

• إذا لم تكن الغرفة كبيرة جدًا ، فستظهر حقيقة مثل المساحة الحرة في المقدمة. الموقد ، حتى الأصغر ، إذا تم وضعه في المنتصف ، فسوف يسرق الكثير منه. سيكون نقل الحرارة في هذه الحالة بحد أقصى ، لا يوجد ما يقال هنا ، لكن التجول باستمرار حوله ليس مريحًا للغاية. هذا الخيار مناسب فقط مع غرفة واسعة.
• إذا وضعت الموقد على الحائط ، فستتوفر مساحة خالية أكبر. لكنك تقول ، في هذه الحالة ، سيعمل سطح عمل واحد للجدار في وضع الخمول ، مما يؤدي مباشرة إلى تسخين الجدار الذي يقع بالقرب منه. هذا صحيح ، وفي هذه الحالة ، يجب حماية الجدار من الحرارة الزائدة بمساعدة مواد عازلة للحرارة. أو ضع الموقد بحيث توجد فجوة صغيرة بينه وبين الحائط ، لا يقل عرضها عن 15 سم. وسيكون الجدار آمنًا ، والهواء الدافئ المنتشر في هذه الفتحة سيعمل أيضًا على تدفئة الغرفة بأكملها.
• في المنازل الصغيرة جدًا ، يتم وضع موقد ذو تصميم خاص في الزاوية ، مع مراعاة جميع تدابير السلامة. عادة ما يكفي سطحان للعمل لتسخين الغرفة بأكملها.

ومع ذلك ، يجب ألا ننسى أن صانعي المواقد الحرفيين الحقيقيين يمكنهم حتى صنع موقد صغير بطريقة تناسب الموقد والفرن وغيرها من الملحقات. حسنًا ، مع التشغيل الصحيح ، لن يسخن أسوأ من موقد قرية روسية حقيقية.

حواجز واقية بالقرب من الفرن أو حوله

يجب تنفيذ مثل هذا النظام عند تركيب موقد وعاء في زاوية الغرفة. يمكنك تركيب عدة شاشات من الطوب أو وضعها على مسافة قصيرة من بعضها البعض. في هذه الحالة:

• الشاشة الأولى تحمي الشخص من لمس فرن الحديد والتعرض للحرق. من المعتاد صنعه من الطوب الحراري أو النار ؛
• لحماية الجدران المصنوعة من مادة قابلة للاحتراق ، يتم توفير طبقة ثانية من الحماية. يمكن وضعه من الطوب أو تغطيته بحاجز من الألواح الفولاذية بسطح أمامي معكوس. في هذه الحالة ، سوف تنعكس موجات الحرارة من المرآة وتنتشر بشكل أسرع في جميع أنحاء الغرفة ؛
• إذا كان حجم الأساس غير كافٍ أو كان من المستحيل تصنيعه ، فسيكون من الضروري وضع شاشة واقية مصنوعة من مادة مقاومة للحرارة على الأرضية الخشبية. يمكن أن تكون عبارة عن لوح من الصلب أو طبقة زخرفية من بلاط الكلنكر المقاوم للحرارة أو الخزف الحجري. يجب أولاً تغطية السطح بطبقة من العزل الحراري.

تركيب الشاشات المعدنية

هذه هي أسهل طريقة لحماية السطح. من الأفضل استخدام الألواح ذات السطح الأمامي المصقول. قبل التثبيت ، يتم تغطية سطح الجدار عند المستوى المطلوب بطول ارتفاع الشاشة بطبقة من العزل الحراري. وهكذا نحمي سطح الجدران من الحرارة.

يمكنك وضع طبقة من العزل الحراري أو تثبيت المعدن على مسامير ذاتية التنصت باستخدام حشوات سيراميك مدمجة. لكن من الأفضل تثبيت الشاشة على الشرائط المعالجة بطبقة حماية أو ملف تعريف معدني. في هذا الخيار ، لن تسمح فجوة الهواء للحرارة بالمرور بحرية إلى الجدران ، ويتم ضمان عزل موثوق للموقد من الجدار الخشبي.

يتم عمل فجوة خاصة في الجزء السفلي من الجدار لمرور الهواء البارد وتهوية الجدار والشاشة. عند ترتيب الجدار بطبقة من العزل الحراري ، يتم تثبيت عدد من الأدلة الطولية على السطح. تمتلئ المساحة بينهما بطبقة من الصوف المعدني أو مادة أخرى.ثم يتم تثبيت صفائح معدنية ، مشدود إلى الصندوق بمسامير.

في هذا التصميم ، لا يمكن ترك الفجوة في الجزء السفلي. لن يكون الهواء قادرًا على المرور بهدوء ، ولكن سيتم حماية الجدار بشكل موثوق من درجات الحرارة المرتفعة. لحماية أرضية المنزل ، يمكن استخدام لوح مصنوع من مادة متينة غير قابلة للاحتراق.

شاشات من الطوب

عادة ما يتم تثبيت خيار الحماية هذا بالقرب من الفرن. وبالتالي ، فمن الممكن ليس فقط حماية الجدار ، ولكن أيضًا حماية الشخص من الحروق. عن طريق تثبيت جدار من الطوب ، يمكنك تقليل المسافة من الموقد إلى الحائط. للوضع ، من الأفضل استخدام طوب السيراميك أو الطوب الحراري.

يتم العمل على عدة مراحل:

• سوف تحتاج إلى إنشاء أساس صغير أو إزالة الألواح من الأرضية على طول خطوط التأشير لوضع الشاشة ، وبعد حفر ثقوب في خرسانة قاعدة المبنى ، قم بإدخال قضبان معدنية لربط الجزء السفلي من الجدار والجزء السفلي من الجدار. المؤسسة؛
• بعد تسوية سطح الأرض ، ووضع طبقة من الملاط ووضع الصف الأول من الطوب ، يلزم وضع الطوب في نفس المستوى دون تشوهات. يعتمد ذلك على كيفية وقوف الحائط بالكامل. لا تنس عمل فتحات تهوية صغيرة ، لذلك يمكنك تحريك بعض الطوب من الصف السفلي.
• عند فحص المستوى وسحب الخيوط لوضع كل صف لاحق ، يتم وضع كل الطوب على ملاط ​​من الطين والرمل. بعد رفع الجدار إلى الارتفاع المطلوب ، يتم إغلاق الجزء العلوي بطبقة من الملاط أو مغطى بلوح. حتى تتمكن من صنع رف للزينة الزخرفية وجميع أنواع الأشياء الصغيرة.

تم وضع الطوب ليس أعلى من سطح الفرن على مسافة لا تقل عن 40-100 مم منه.

بمساعدة الشاشات الواقية من كلا النوعين ، من الممكن تقليل المسافة من الفرن إلى 500 مم.

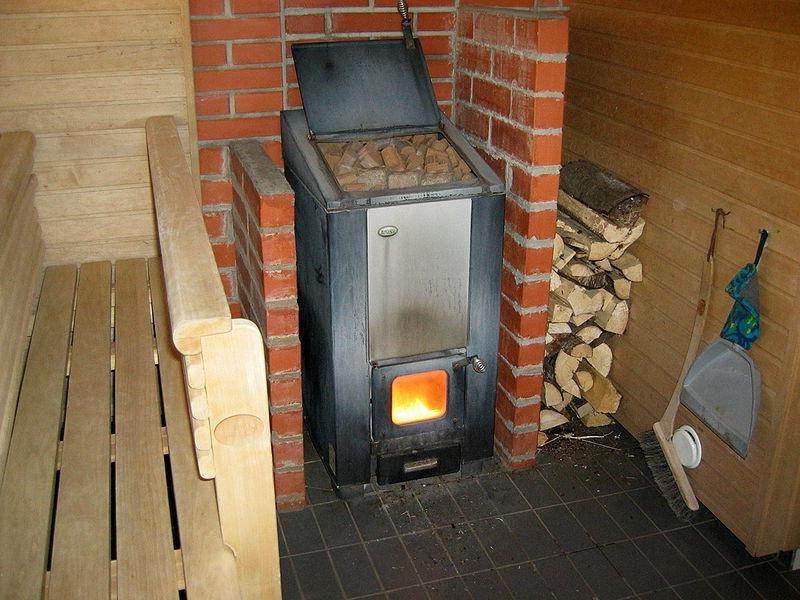

أمثلة على تركيب شاشات واقية من الطوب في الصورة:

ما هي المعايير التي يجب أن يكون لها موقد للإقامة الصيفية

يعتبر الكثيرون أن فرن الطوب التقليدي (روسي أو سويدي أو هولندي) هو أفضل خيار لتدفئة كوخ صيفي. ومع ذلك ، فإن هذه الأجهزة مصممة للاستخدام المستمر وليست مناسبة جدًا للتدفئة العرضية ، لأن. يستغرق وقتا طويلا لتسخين. لرفع درجة الحرارة في المنزل ، يحتاجون أحيانًا - حسب الطقس - إلى أكثر من يوم.

للتدفئة السريعة للغرفة التي لم يتم تسخينها لأسابيع ، ليست المواقد المعدنية التقليدية والحديثة مناسبة بشكل أفضل - Buleryan و Breneran و Butakova. أنها توفر درجة حرارة مريحة أسرع بكثير - في غضون ساعات قليلة

ما المهم أيضًا عند اختيار وسيلة لتدفئة الكوخ؟

• سهولة التركيب. ليس كل شخص مستعدًا لبذل الكثير من الجهد والمال لبناء فرن طوب ضخم وموثوق به في منزل ريفي صغير.
• سرعة تدفئة الغرفة. لا يوافق المقيم في دارشا ، بعد أن قرر مداهمة الكوخ في عطلة نهاية الأسبوع ، على الجلوس في منزل بارد لفترة طويلة - إنه يريد أن يكون دافئًا بشكل أسرع.
• مدة حرق الفرن. الاستيقاظ ليلاً ، في البرد ، لوضع الحطب في صندوق النار ليس عملاً لضعاف القلوب. وفي النهار ، لا تريد العمل على الموقد طوال اليوم. ما هي البقية؟
• السلامة من الحرائق. العديد من المنازل الريفية خشبية ، لذا فإن مسألة موثوقية وسلامة معدات التدفئة هي واحدة من الأماكن الأولى.

فرن ذو كفاءة حرارية مع فرن واحد

يتميز هذا النموذج المكون من طابقين بسعة حرارية عالية - صندوق نيران واحد يوميًا لمدة 2-2.5 ساعة يكفي لتدفئة المنزل. استهلاك الوقود - حوالي 60 كجم من الحطب الجاف. متوسط ​​نقل الحرارة - 5500 كيلو كالوري / ساعة.

وصف التصميم والمواد

يحتوي الفرن ذو القناة الواحدة على غرفة حريق واحدة في الطابق الأول. أبعاد المبنى: 89 * 115 سم - ارتفاع - 715 سم - أبعاد درع التدفئة في الطابق السفلي 77 * 102 سم - الطابق الثاني - 77 * 95 سم.

بالنسبة للبناء ، ستحتاج إلى المواد وأجهزة الموقد التالية:

• 1900 طوب خزفي أحمر ؛
• 170 قطعة من طوب النار ؛
• 2.1 متر مكعب من طين الفرن الأحمر ؛
• 0.2 م 3 طين حراري ؛
• 2.3 م 3 من الرمال الجبلية ؛
• صر (40 * 40 سم) ؛
• لوح فولاذي (50 * 70 سم) ؛
• باب صندوق الاحتراق (35 * 35 سم) ؛
• باب منفاخ (13 * 12 سم) ؛
• 5 أبواب تنظيف (13.5 * 12 سم) ؛
• عدد 2 مزلاج (13 * 26 سم).

أقسام المبنى ومخطط البناء

يوضح الترتيب التفصيلي للفرن في طابقين بوضوح ترتيب قنوات الدخان ومبدأ حركة الغاز. من السهل التمييز بين الطوب الأحمر والطوب الناري في المخطط حسب اللون.

الأهمية! يجب عدم ربط الآجر الخزفي والحراري بنفس الضمادة. يتم الانتهاء من المخطط بواسطة أنبوب من النوع الصدفي يتم تركيبه مباشرة فوق الفرن

يتم الانتهاء من المخطط بواسطة أنبوب من النوع الصدفي يتم تركيبه مباشرة فوق الفرن.

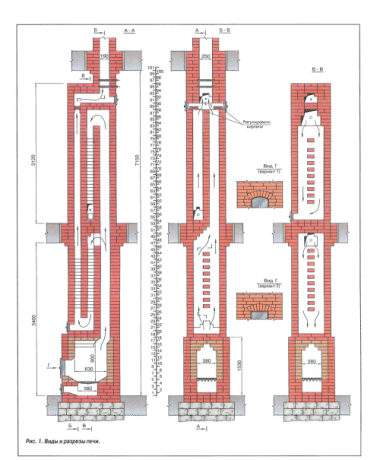

أقسام فرن بطابقين

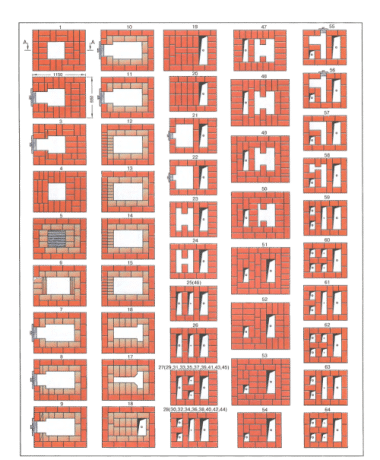

البناء من 1 إلى 64 صف

تخطيط الصف العلوي

تم تصميم النموذج المعروض لسقف بارتفاع 3.4 متر ، ولكن إذا لزم الأمر ، يمكن تصغير الهيكل أو تكبيره بسهولة عن طريق تعديل الصفوف من 26 إلى 46 ومن 60 إلى 82.

ملحوظة! سوف يستلزم التحديث تغييرات في خصائص نقل الحرارة المشار إليها في الوصف

كيف تساعد موقدك على الاحتراق بكفاءة أكبر

كيف يمكنك "صنع" موقد معدني يسخن لفترة أطول وأداء وظيفة تدفئة المنزل بكفاءة أكبر؟ دعنا نفكر في بعض الخيارات:

يوصي بعض سكان الصيف بتغطية موقد معدني بالطوب. في رأيهم ، سوف يقوم الجسم أولاً بتسخين الطوب ، ويقومون بدورهم ، بإطلاق الحرارة ، بتدفئة المنزل. هذا هو مبدأ تشغيل موقد الحجر التقليدي. من الناحية النظرية ، هذا صحيح ، لكن هناك عدة تحفظات. أولاً ، لن يتم تسخين الطوب كما هو الحال في الفرن التقليدي ، مما يعني أنك لن تحقق التأثير المطلوب. ثانيًا ، ستقلل أيضًا من عمر موقدك. نظرًا لعدم وجود مساحة خالية ، لن تبرد العلبة المعدنية جيدًا. لهذا السبب ، سوف يحترق المعدن بشكل أسرع. وأخيرًا ، بسبب التسخين القوي للحالة ، يزداد خطر نشوب حريق. بالمناسبة ، يضع بعض الناس الطوب فوق فرن معدني لأسباب تتعلق بالسلامة (حوالي 2/3) ، لأن. في الجزء السفلي ، تصبح هذه الأجهزة ساخنة جدًا.
خيار آخر يستخدمه سكان الصيف هو خزان المياه. مناسب للأفران ذات السطح العلوي الأفقي. ضع وعاء مملوء بالماء فوقها. أثناء الاحتراق القوي ، سوف يسخن الماء ، وبعد ذلك سوف ينبعث حرارته تدريجيًا إلى الغرفة

لا يمكن وصف هذه الطريقة بأنها فعالة للغاية ، ولكن لبعض الوقت تكون حرارة الماء الساخن كافية.
من المهم أيضًا نوع الخشب الذي تستخدمه للتدفئة.
هنا ، انتبه لمعيارين: درجة حرارة الاحتراق وكمية القطران والقطران والزيوت وما إلى ذلك التي يتم إطلاقها أثناء الاحتراق. - المواد التي تساهم في تكوين السخام
يتشكل السخام عند حرق أي حطب.

ومع ذلك ، فإن معظم المواد التي تسد المدخنة موجودة في الحطب الصنوبري (الراتنج) ، وفي جذوع البتولا مع اللحاء (القطران موجود فيه) وفي قوالب الوقود ، التي تتكون من قشور البذور (الزيت). لذلك ، يجب تجنبها كلما أمكن ذلك. نوصي باستخدام حطب الخشب الصلب للتدفئة: فهي تنبعث منها الكثير من الحرارة والقليل من المنتجات المكونة للسخام.
من الأهمية بمكان أيضًا جودة الوقود الذي "تغذي" به موقدك. لا يجب بأي حال حرق النفايات المتبقية من الإصلاح في الفرن: بقايا الألواح الليفية ، اللوح ، اللوح ، إلخ. هذا لن يضر المدفأة فحسب ، بل سيضر أيضًا بصحتك. لا نوصي أيضًا بحرق الفروع وتقليم الأشجار والمخلفات المماثلة دون تجفيف مسبق ، لأن الحطب (أو المادة التي تحل محلها) يجب أن يكون جافًا قدر الإمكان (وفقًا للتعليمات الخاصة بمثل هذه المواقد ، يجب ألا يتجاوز مستوى الرطوبة فيها 20 ٪). عند حرق الحطب غير المجفف ، تتبخر الرطوبة. يرتفع بخار الماء. هناك يلتقون بجزيئات الرماد الصغيرة ، التي تتشكل أثناء الاحتراق ، وتلتصق ببعضها البعض. القطع الناتجة تستقر على الجدران في شكل السخام والسخام.وبالتالي ، فإن الخشب الرطب يسد موقدك. ثالثًا ، عند استخدام هذا الحطب ، لا يمكن الوصول إلى درجة حرارة مثل حرق الحطب الجاف.
الأفران المعدنية غير مصممة بشكل عام للاحتفاظ بالحرارة. إنهم يسخنون فقط أثناء احتراقهم. لذلك ، لكي يقوم الجهاز بتسخين الهواء لأطول فترة ممكنة ، من الضروري تنظيم وضع الاحتراق بشكل صحيح. هذه الأفران لها وضع حرق طويل. إنه اقتصادي للغاية ، لأنه. لا يتطلب الكثير من الوقود.

يوصي سكان الصيف الذين كانوا يشغلون أجهزة التدفئة هذه لسنوات عديدة بخوارزمية الإجراءات التالية:

1. أشعل الموقد وقم بتسخينه جيدًا.
2. عندما يحترق الحطب بلهب ساطع ، أضف حفنة من الحطب الجاف إلى صندوق الاحتراق - حوالي ثلثي حجمه. يضيف بعض الناس الحطب مع قوالب الوقود ، وبعضهم يضيفون الحطب فقط (غير المصنوع من البذور).
3. أغلق الصمام والمنفاخ. بسبب نقص الأكسجين ، لن يحترق الحطب بلهب قوي ، بل سيشتعل فقط. بفضل هذا ، يمكن أن تدوم إشارة مرجعية واحدة لمدة 7-8 - وحتى أكثر - ساعات. توفر هذه الطريقة الوقود والقوة ، كما توفر درجة حرارة ثابتة مريحة في الغرفة.

يتطلب كل جهاز تسخين موقفا خاصا. إذا درست كل أهوائه وحققت كل رغباته ، فسوف يشكرك بدفئه.

كيفية حماية منزل ريفي من الحريق عند تركيب الموقد

• استخدام مواد العزل الحراري ذات درجة عالية من المقاومة للحريق لحماية الجدران والأسقف في موقع التركيب.
• تطبيق الحماية من الحرائق: التشريب والمصطكي.

علاج مثبطات الحريق للهياكل الخشبية

تم تطوير المصطكي والتشريب للحماية. الأول يوفر حماية أفضل من الحرائق ، والأخير عديم اللون تقريبًا.

تم تحديد تسلسل التثبيت فيما يتعلق بتدابير السلامة من الحرائق المحددة من قبل الشركة المصنعة في الوثائق الفنية. يتم تنفيذ أعمال الحماية من الحرائق من قبل ممثلي وزارة حالات الطوارئ. من الممكن تنفيذ تدابير الوقاية من الحرائق بنفسك ، ولكن قبل تشغيل الفرن ، ستحتاج إلى الحصول على شهادة من مفتش وزارة الطوارئ بشأن استيفاء جميع متطلبات PPB.

يتم وصف معلمات التثبيت التفصيلية لموقد التدفئة الذي يعمل بالوقود الصلب في الوثائق الفنية المرفقة بالسخانات من المصانع الأوروبية والروسية الرائدة. الامتثال للقواعد الموصوفة إلزامي.

منذ العصور القديمة ، كان يُعتقد أن الموقد الموجود في المنزل هو الملكية الرئيسية. لا يسخن فقط ويجعل من الممكن طهي طعام لذيذ وصحي. إنها رمز للراحة ، وموقد يجب الحفاظ عليه وحمايته. لذلك ، كان صانعو المواقد دائمًا يُعتبرون طبقة مميزة. بعد كل شيء ، كان من الضروري طي ممرضة المنزل بطريقة يمكن تسخينها بسرعة وسخونة ، بحيث يكون المنزل بأكمله دافئًا ومريحًا في أقسى درجات الصقيع ، ويصدر أزيز طعام الطبخ ورائحة تنتشر الفطائر من غرفة إلى أخرى. ولكن قبل أن تبدأ في البناء ، تحتاج إلى حساب موقع الفرن في المنزل. حتى لا يضيع جزيء واحد من الحرارة سدى.

الشرط الأول الذي لا غنى عنه عند اختيار موقع الفرن هو التصميم الكامل للمنزل. بمعنى ، يجب تخطيط موقع الموقد في المنزل بالتزامن مع الجدران. في هذه الحالة ، لن يكون الجو حارًا بشكل لا يطاق في إحدى الغرف ، وسيكون الصقيع شرسًا في الغرفة الأخرى. ومن الأسهل ملء الأساس الموجود تحته قبل وضع الأرضيات.

لكن هناك قواعد أخرى يجب اتباعها.

يجب ألا يكون أساس الفرن بأي حال من الأحوال متصلاً بأساس مشترك. سيتقلص المنزل بالتأكيد بمرور الوقت ، وأقل ما سيحدث هو أن الموقد سيتم تغطيته بالشقوق ، والتي تتجعد منها خيوط الدخان باستمرار ، مما يجعل البقاء في المنزل أمرًا مستحيلًا بل وخطيرًا. حسنًا ، على الأكثر سوف يتشوه وسيتطلب إصلاحًا كبيرًا جدًا.
يجب اختيار المكان بحيث تكون المدخنة قريبة من الجدار الرئيسي الداخلي

سيكون من الممكن دعم الأنبوب على عارضة السقف.
تأكد من مراعاة تخطيط المنزل. عدد الغرف والنوافذ

ضرورة تدفئة الدور الثاني إن وجد. والمواد التي بُني منها المنزل.
بعد ذلك ، يتم حساب فقدان الحرارة التقريبي للهيكل بأكمله. من هنا ، يتم حساب انتقال الحرارة لجميع أسطح الموقد.
يجب أيضًا التفكير مسبقًا في تصميم الفرن نفسه.
حسنًا ، الأخير. إذا كان المنزل كبيرًا جدًا وكان سخان واحد غير كافٍ ، فعليك حساب عدد المواقد التي ستحتاج إلى التثبيت وفي أي مكان.

تظهر سنوات عديدة وحتى قرون من الخبرة أن بناء عدد كبير جدًا من المداخن يعني إنفاق كمية متزايدة من الحطب. ليس من الضروري عمل موقد منفصل لكل غرفة. يُطلق على الموقع المثالي اسم ذلك لأنه مع وجود حد أدنى من المساحة ، يتم تسخين أكبر مساحة ممكنة.

وحقيقة واحدة أكثر أهمية

الموقد ، بغض النظر عن نوع الوقود الذي يتم تسخينه ، عبارة عن جهاز تتراكم حوله دائمًا كمية من القمامة والأوساخ والرماد والسخام والمواد القذرة الأخرى. لذلك ، من الأفضل فتح صندوق الاحتراق في غرفة أقرب إلى الباب الأمامي.

ثم لا يتعين عليك حمل الحطب والدلاء وأكياس الرماد عبر المنزل بأكمله. صدقوني ، بعد هذه الرحلات ، سيتعين تنظيف الغرف بالتأكيد.

تدفئة منزل متعدد الغرف

يمكن الآن العثور على المنازل المكونة من غرفة واحدة فقط في الحدائق الجماعية ، حيث يكون حجم الحديقة أكثر أهمية بكثير من راحة الفرد. ونادرًا ما يأتي أصحابها في الشتاء ، وعادة ما يظل المنزل غير مدفأ من الخريف إلى الربيع. بشكل عام ، هذا ليس مطلوبًا ، لذا فإن الموقد الصغير يكفي لهم.

شيء آخر هو عندما يكون المنزل متعدد الغرف أو حتى من طابقين أو حتى ثلاثة طوابق. لا توجد وسيلة للاستغناء عن نظام تدفئة مدروس جيدًا. وإذا كنت تريد تدفئة الطابق الثاني وحتى الطابق الثالث ، فعليك تصميم ووضع نظام تدفئة كامل ، على سبيل المثال ، الماء أو الهواء ، ثم في منزل من طابق واحد يمكنك الحصول على واحد ، يقع بشكل صحيح موقد.

ومن ثم عليك أن ترقص ... ليس من على الموقد. وحول عدد وموقع الغرف والأقسام الداخلية.

كما ذكرنا سابقًا ، يجب حساب موقع الموقد الروسي في مرحلة تصميم الهيكل بأكمله. وليس فقط توجيه إصبعك إلى خطة المنزل المستقبلي ، ولكن فكر مليًا في مكان قاعة المدخل والمطبخ وغرفة النوم وما إلى ذلك. سوف يعتمد على هذا ليس فقط المكان الذي سيقف فيه الموقد ، ولكن أيضًا في الاتجاه الذي سيتم تشغيله فيه ، مما يعني أن الموقد سيكون قادرًا على طيه بالطريقة المثلى ، ووضع المدخنة بحيث تسخن الأسطح اللازمة ، ولن تخرج فتحات التنظيف فوق السرير.

• غرفتين. من أجل تسخينها بشكل موحد ، يجب أن يكون الموقد مدمجًا في القسم الداخلي بحيث يكون له سطح عمل للموقد في الغرفة الأولى ، والثاني في الغرفة الثانية. Firebox للقيام به في الغرفة الأقرب إلى المخرج.
• ثلاث غرف. في هذه الحالة ، عليك حقًا الرقص من على الموقد. يجب أن يكون موجودًا تقريبًا في منتصف المبنى بأكمله ، ويجب أن تكون الأقسام الداخلية متصلة به بحيث يتم تقسيم الموقد بالتساوي بين الغرف الثلاث. يمكن إجراء استثناء كبير لصالح المطبخ.
• اربع غرف. ومثل هذا الخيار ممكن تمامًا. المبدأ هو نفسه كما هو الحال في منزل من ثلاث غرف ، يجب تقسيم الموقد فقط إلى أربعة أجزاء. وهو أسهل من أي وقت مضى. عادة ما يكون الموقد الروسي من أربعة جوانب ، لذلك لا ينبغي أن يكون هناك أي مشاكل كبيرة.
• موقد مع موقد. يتطلب هذا الخيار مهارة من صانع الموقد أكثر من المصمم. هو الذي يجب أن يطوي الموقد بحيث يوجد في غرفة واحدة صندوق نيران عادي ، وإذا لزم الأمر ، موقد. لكن في الموقد الثاني.تكمن الصعوبة في أن صندوق النار الموجود في الموقد مفتوح وهناك حاجة إلى مدخنة مباشرة لخلق قوة الجر ، وإلا فإن الموقد سوف يدخن في الغرفة.

حتى في المنازل الأكثر اتساعًا ، أو في المنازل التي لا يوجد بها سوى غرفتين ، ولكنهما غرفتان كبيرتان ، قد لا يكون الموقد الواحد قادرًا على التعامل مع الأمر. وبعد ذلك عليك وضع مساعد لها ، أو عمل نظام تدفئة.
