بعض ميزات التثبيت
باستخدام المعلومات من الإنترنت عند تصميم نظام وإجراء التثبيت الخاص بك ، تذكر أن كمية كبيرة من المواد التي تمت قراءتها ومشاهدتها عبر الفيديو تزيد من فرصك في إكمال ما بدأته بنجاح. لكن أفضل طريقة لتنظيم التدفئة بأيديكم هي جذب ممارس محترف على الأقل للحصول على الدعم الاستشاري.
لضمان التسخين عالي الجودة للمشعات المتطرفة في السلسلة ، يجب زيادة عدد أقسامها.
بالنسبة لنسخة الجاذبية من النظام ، يتم استخدام الأنابيب ذات القطر الكبير بالضرورة. ويجب ألا يتجاوز الطول الإجمالي للدائرة 30 م.
يجب أن يتم تركيب أنبوب الإمداد الرئيسي عند منحدر طفيف. يتم تثبيت المشعات نفسها على نفس الارتفاع ولا تشوه "هندسة" الغرفة على الإطلاق.
سوف يتطلب التوصيل الرأسي لـ "لينينغراد" و "الأفقي" الطويل بالتأكيد إدخال مضخة دوران في النظام.
عند تركيب أنبوب إمداد بسمك الأرضية بيديك ، يجب أن تتذكر الحاجة إلى عزله بمواد لفافة عازلة للحرارة. سيوفر لك هذا أموالًا كبيرة أثناء تشغيل النظام ولن يؤدي إلى ارتفاع درجة حرارة الفضاء "تحت الأرض".
صورة لرافعة من نوع إبرة
صمام الكرة
يجب استخدام الصمامات من نوع الإبرة فقط كصمامات إغلاق في الممرات الجانبية والدوائر المساعدة للنظام. إنهم قادرون على تنظيم تدفق السوائل بسلاسة من خلال أنفسهم. لا يُسمح هنا باستخدام الصمامات الكروية ، لأنها غير مصممة للتشغيل "شبه المفتوح". إما أنها مغلقة أو مفتوحة بالكامل. فقط في هذين المنصبين يتم الحفاظ على أدائهم على المدى الطويل. هناك فيديوهات كافية على الشبكة حول هذا الموضوع.
بعد الانتهاء من سلسلة طويلة من الأفكار ، نود أن نلاحظ أن أنبوب "لينينغرادكا" الأحادي ، والذي أثبت استخدامه لعقود من الزمن ، مع "ترقية" حديثة بمضخة دوران وصمامات تحكم على التجاوزات ، يتيح لك الحصول على مزايا نظام التدفئة الأكثر تعقيدًا ببساطته الحقيقية واستثماره المنخفض. تأكد من تركيبها بشكل صحيح بيديك وقضاء المواسم الباردة في دفء وراحة منزلك الخاص.
إيجابيات وسلبيات نظام التدفئة لينينغرادكا
المزايا الرئيسية التي يوفرها نظام التدفئة "Leningradka" في تنظيم تسخين المياه في المباني هي: الكفاءة العالية والتركيب البسيط والصيانة. لكن لسوء الحظ ، فإن أنظمة التدفئة أحادية الأنبوب لا تخلو من العيوب:
- يجب أن تحتوي بطاريات التدفئة الأبعد عن المرجل في دائرة الأنابيب التسلسلية على أقصى عدد من الأقسام ، حيث سيتم تبريد المياه التي تصل إليها عبر الأنبوب ؛
- لا يوفر نظام التدفئة Leningradka توصيل أرضية ساخنة أو سكة مناشف ساخنة ؛
- يدور المبرد عبر الدائرة عند ضغط عالٍ بدرجة كافية.
لكن أوجه القصور هذه متأصلة في مخطط التسخين التقليدي أحادي الأنبوب ، والذي لا يستخدم عناصر لتنظيم إمداد المبرد إلى المشعات. لذلك ، يتيح لك تركيب ممر جانبي مع صمام إبرة على كل بطارية ضبط درجة حرارة كل مشعاع فردي يدويًا. هذا جعل من الممكن تحقيق المرونة والفعالية من حيث التكلفة في تعديل نظام تسخين المياه.
يعتبر نظام التدفئة Leningradka المحسن والمعدل خيارًا ممتازًا لتدفئة أنواع مختلفة من المباني. لذلك ، سيساعد استخدامه في إنشاء تدفئة بسيطة وفعالة وغير مكلفة في نفس الوقت لمنزل ريفي وشقة في المدينة أو منزل خاص.
إيجابيات وسلبيات
المزايا الرئيسية للمخطط ، والتي بسببها تحظى "لينينغراد" بشعبية كبيرة ، هي:
- تكلفة منخفضة للمواد
- سهولة التركيب.
شيء آخر هو عندما يتم استخدام الأنابيب المعدنية والبلاستيكية أو البولي إيثيلين للتركيب. تذكر أن مخطط الأسلاك Leningrad يوفر خط إمداد بقطر كبير ، بينما في نظام ثنائي الأنابيب ، سيكون حجم الأنبوب أصغر. وفقًا لذلك ، يتم استخدام تركيبات ذات قطر أكبر ، مما يعني أنها ستكلف أكثر ، وبصفة عامة ، ستكون تكلفة العمل والمواد أعلى.
بالنسبة لسهولة التثبيت ، فإن العبارة صحيحة تمامًا. الشخص الذي هو على الأقل ضليعًا في القضية سوف يجمع بهدوء مخطط لينينغرادكا. تكمن الصعوبة في مكان آخر: قبل التثبيت ، يلزم إجراء حساب دقيق لخطوط الأنابيب وقدرة الرادياتير ، مع مراعاة التبريد الكبير لسائل التبريد. إذا لم يتم ذلك وتم تجميع النظام بشكل عشوائي ، فستكون النتيجة محزنة - فقط البطاريات الثلاث الأولى ستسخن ، والباقي سيبقى باردًا.
في الواقع ، فإن الفضائل التي تحظى بتقدير "لينينغرادكا" هي فضائل خادعة للغاية. إنه سهل التثبيت ، لكن من الصعب تطويره. يمكن أن تفتخر بالرخص فقط إذا تم تجميعها من مواد معينة ، وهي لا تناسب الجميع.
عيب مهم في مخطط لينينغراد ينبع من مبدأ التشغيل ويكمن في حقيقة أنه من الصعب للغاية تنظيم نقل الحرارة للبطاريات باستخدام الصمامات الحرارية. يوضح الشكل أدناه نظام التدفئة Leningrad في منزل من طابقين ، حيث يتم تثبيت هذه الصمامات على البطاريات:
سيعمل هذا النظام طوال الوقت بشكل منفصل. بمجرد أن يقوم المبرد الأول بتسخين الغرفة إلى درجة الحرارة المحددة ، ويغلق الصمام إمداد سائل التبريد ، سوف يندفع الجزء الأكبر منه إلى البطارية الثانية ، وسيبدأ منظم الحرارة أيضًا في العمل. وهكذا حتى آخر جهاز. عند التبريد ، سوف تكرر العملية نفسها ، فقط في الاتجاه المعاكس. عندما يتم حساب كل شيء بشكل صحيح ، فإن النظام سوف يسخن بشكل متساوٍ إلى حد ما ، إذا لم يكن الأمر كذلك ، فلن يتم تسخين البطاريات الأخيرة أبدًا.
في مخطط لينينغراد ، يكون تشغيل جميع البطاريات مترابطًا ، لذلك لا معنى لتركيب رؤوس حرارية ، فمن الأسهل موازنة النظام يدويًا.
وآخر. يعمل "Leningradka" بشكل موثوق تمامًا مع الدوران القسري لسائل التبريد ، وقد تم تصميمه كجزء من شبكة إمداد حرارية مركزية. عندما تكون هناك حاجة إلى نظام تدفئة غير متطاير بدون مضخة ، فإن Leningradka ليست الخيار الأفضل. للحصول على نقل جيد للحرارة مع دوران طبيعي ، فأنت بحاجة إلى نظام ثنائي الأنابيب أو نظام رأسي أحادي الأنبوب ، كما هو موضح في الشكل:
تداول المياه
كيف تعمل غلاية التدفئة وجميع عناصر النظام الأخرى؟ يمكن أن تكون حركة السوائل على طول الدوائر المغلقة طبيعية أو قسرية. يذهب الماء الذي يتم تسخينه بواسطة غلاية التدفئة إلى البطاريات. هذا الجزء من الدائرة هو ضربة أمامية أو تيار أمامي. عندما يدخل المبرد إلى البطاريات ، يبرد ثم يعود إلى غلاية التدفئة للتدفئة. هذا تيار عكسي أو عكسي. من أجل تسريع دوران المبرد ، يتم استخدام أجهزة خاصة - مضخات الدوران التي تقطع خط الأنابيب عند التيار العكسي.
جهاز غلاية الغاز مع مضخة دوران مدمجة
تجدر الإشارة إلى أنه في الوقت الحالي يمكن للمرء أن يجد مثل هذه النماذج من الغلايات ، والتي يوفر تصميمها وجود مثل هذه المضخة.
ضع في اعتبارك مخطط غلاية التدفئة هذا ، والذي يوفر الدوران الطبيعي لسائل التبريد - على سبيل المثال ، يتدفق الماء عن طريق الجاذبية. يمكن القيام بذلك بسبب حقيقة حدوث تأثير مادي ، والذي يتجلى عندما تتغير كثافة الماء. بعد كل شيء ، الماء الساخن له كثافة أقل. السائل الذي عاد له بالفعل كثافة عالية ، لذلك فإنه يزيح بسهولة الماء الذي تم تسخينه بالفعل.يرتفع الماء الساخن إلى أعلى الناهض ، ثم يتم توزيعه من خلال أنابيب أفقية ، يتم وضعها على منحدر من 3-5 درجات. بسبب المنحدر أن السائل يتحرك عن طريق الجاذبية.
نظام تدفئة مع دوران طبيعي
مخطط توصيل غلاية التدفئة مع الدوران الطبيعي هو أبسط مخطط ، وهذا هو السبب في أنه من السهل الترتيب في الممارسة العملية. بالإضافة إلى ذلك ، في هذه الحالة ، لن تكون هناك حاجة إلى اتصالات أخرى. لكن هذا الخيار مناسب فقط لتلك المنازل التي تنتمي للقطاع الخاص ولها مساحة صغيرة. ومن بين العيوب أيضًا الحاجة إلى تركيب أنابيب ذات قطر أكبر وضغط منخفض.
الآن ضع في اعتبارك التدوير القسري. للقيام بذلك ، يجب أن تكون مضخة الدورة الدموية متوفرة في نظام التدفئة. هو الذي سيوفر التيار المتسارع لمبرد ساخن للبطاريات ، الماء المبرد - لجهاز التسخين.
تشير مخططات غلايات التدفئة هذه إلى أن حركة الماء ستكون ممكنة بسبب اختلاف الضغط الذي يحدث بين التدفق الأمامي والعكسي لسائل التبريد.
عند تثبيت مثل هذا النظام ، ليس من الضروري مراعاة المنحدر المطلوب للخيار الأول. هذه هي الميزة. لكن العيب هو أن مثل هذا النظام متقلب. وفي حالة انقطاع التيار الكهربائي ، يجب التأكد من وجود مولد يقوم بتزويد المضخة بالكهرباء.
مخطط التسخين مع الدوران القسري لسائل التبريد
لاحظ أنه يمكن استخدام رسومات غلايات التدفئة هذه في المنازل بأي منطقة
في الوقت نفسه ، من المهم اختيار مضخة دورانية بقوة مناسبة وضمان عدم انقطاع الطاقة الكهربائية.
ما هو المقصود لينينغراد
اكتسب نظام التدفئة اسمًا غريب الأطوار بفضل المدينة التي تحمل الاسم نفسه ، حيث تم استخدامه لأول مرة لتدفئة المباني السكنية. تم تطويره خلال النقص الحاد في المساكن في الاتحاد السوفيتي السابق من أجل التوفير قدر الإمكان على منتجات صناعة الأنابيب. ومع ذلك ، منذ ذلك الوقت ، تم تغيير نظام التدفئة وتحسينه بشكل كبير. على الرغم من أنها احتفظت بجميع المزايا الرئيسية التي تجذب حتى يومنا هذا الكثير من مالكي المنازل الذين لا يرغبون في إنفاق الكثير على تدفئة منازلهم:
- الحد الأدنى من المواد الاستهلاكية ؛
- سهولة أعمال التركيب ، والتي يمكن أن تؤديها بشكل مستقل ؛
- توافر شراء جميع المكونات ؛
- البساطة والتكلفة المنخفضة في التشغيل.
يعتمد مخطط ترتيب التدفئة الحديثة "Leningradka" على أبسط مبدأ لتوصيل جميع أجهزة التسخين بطريقة متسقة مع خط أنابيب واحد يتم من خلاله تداول المبرد. في الوقت نفسه ، بعد أن تم الانتهاء من دائرة كاملة وترك المبرد الأبعد ، يعود الماء المبرد إلى الوحدة المركزية - المرجل لإعادة التسخين. نتيجة لذلك ، يتحرك المبرد ، والذي يستخدم كمياه ساخنة في دائرة تسخين مغلقة. في الوقت نفسه ، أثناء عملية حركة الماء ، تطلق البطاريات حرارتها ، مما يؤدي إلى تسخين الهواء في الغرفة.
ما هي الحلقات الأولية والثانوية لأنظمة التدفئة
جميع دروس الفيديو للمؤلف >>
كيف تجعل التدفئة في منزلك →
دورة الفيديو "تدفئة المنزل باليد" →
أنظمة التدفئة المجمعة →
درس بالفيديو "ما الحلقات الأولية والثانوية لأنظمة التدفئة؟" سيساعدك Vladimir Kozina على تعلم كيفية عمل هذه الأنظمة ، والتي تُستخدم عادةً في الأنظمة المعقدة حيث يوجد العديد من مستهلكي الحرارة.
خلف المرجل ، داخل الأرضية ، يتم إنشاء حلقة أساسية ، حيث يتم توفير المبرد بواسطة مضخة. تضخ مضخة دوران الحرارة الناقل الحراري فقط من خلال الحلقة الأولية.تصنع الفروع فيه لتزويد الفروع بمستهلكات الحرارة ، ويمكن أن تكون فروع أرضية ، مع مشعات ، بأرضيات دافئة ، وما شابه ذلك ، والتي تسمى الحلقات الثانوية.
كل حلقة ثانوية مجهزة بمضخة خاصة بها ويجب أن يكون مدخل المياه والعودة بجوار بعضها البعض بما لا يزيد عن 300 ملم. يمكن عمل الحلقات الثانوية كنظام تدفئة مستقل وفقًا لأي مخطط لتوصيل الأنابيب. بعبارة أخرى ، يتم عمل حلقة دائرية بالقرب من المرجل ، والتي تعمل من أجل نفسها والتي يتم توصيل حلقات أخرى مستقلة تمامًا بها ، حيث تعمل الحلقة الأولية كمولد للحرارة.
لكي تكون الحلقة الثانوية معطلة ، من الضروري أن تكون المقاومة الهيدروليكية متماثلة تقريبًا في نقاط مختلفة ؛ لهذا ، لا يزيد طول خط الأنابيب الخاص بالحلقة الأولية عن 4 أقطار. يتم تحديد قطر أنابيب الحلقة الأولية بناءً على التدفق الكلي لسائل التبريد في جميع الدوائر الثانوية.
لتضمين الحلقة الثانوية في عملية تدفئة المنزل ، هناك 3 خيارات ممكنة:
1) تركيب ماسورة ذات مقطع عرضي أصغر عند فجوة AB ؛
2) تركيب صمام ثلاثي عند النقطة ب ؛
3) قم بتثبيت مضخة الدورة الدموية على الحلقة الثانوية.
قد تنشأ المواقف عندما تكون مضخة الدوران على الحلقة الثانوية أكبر أو أصغر في الطاقة ، على عكس المضخة الموجودة في المرحلة الأولية.
1) المضخة في كل من الحلقات الأولية والثانوية لها نفس السعة. عندما لا تعمل المضخة الثانوية ، سيكون التدفق الذي طورته المضخة الأولية بين B و A (قسم مشترك من خط الأنابيب) ، أي لن يكون هناك دوران ثانوي. عند تشغيل المضخة الثانوية ، سيذهب التدفق إلى الحلقة الثانوية.
2) أداء المضخة الأولية أكبر من المضخة الثانوية. عندما لا تعمل المضخة الثانوية ، سوف يمر كل التدفق عبر القسم المشترك من خط الأنابيب. عند تشغيل الجزء الثانوي ، سيتم تقسيم الأداء إلى كلا القسمين ، ولكن بعد المرور عبر القسم المشترك ، يتم إعادة توصيل الدفق.
3) أداء المضخة الثانوية أكبر من أداء المضخة الأولية. عند إيقاف تشغيل المضخة الثانوية ، سوف يمر التدفق عبر القسم المشترك ، ومع ذلك ، عند تشغيله ، فإنه يبدأ في طلب طاقة أكبر من حلقة التدفق الأولية أكثر من ذلك ، ربما ، سيستلزم ذلك تغييرًا في نظام درجة حرارة التدفق . بمعنى ، عند تركيب المضخة على الحلقة الأولية ، يجب أن تكون قوتها مساوية أو أكبر من طاقة الثانوية.
التدفئة Leningradka فتح مخطط الأسلاك

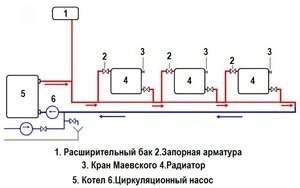

يتميز مخطط تسخين المياه المفتوحة في لينينغرادكا بميزة مثيرة للاهتمام - الوضع المتسق لجميع العناصر الهيكلية على طول المحيط الخارجي للجدران. العقدة المركزية لنظام أحادي الأنبوب عبارة عن غلاية تسخين متصلة بالبطارية الأولى عن طريق رافع إمداد. ثم ، من المبرد الأول ، يدخل الماء الساخن العنصر التالي وهكذا حتى يمر عبر جميع وحدات التدفئة في جميع أنحاء المنزل. بعد اجتياز جميع البطاريات ، يعود الماء المبرد عبر أنبوب الإرجاع إلى المرجل لإعادة التسخين ويتكرر كل شيء مرة أخرى ، مكونًا دورة مغلقة.
بسبب تسخين الماء في نظام التدفئة ، وفقًا لقوانين الفيزياء ، فإنه يتوسع في الحجم. لذلك ، لإزالة فائضه في الدائرة ، يتم تثبيت خزان التمدد. في نفس الوقت ، في نظام التدفئة المفتوح ، يتم توصيل هذا العنصر الهيكلي بالهواء الموجود في الغرفة من خلال أنبوب خاص. بعد أن يبرد المبرد ، يدخل النظام مرة أخرى من خزان التمدد.
في كثير من الأحيان ، لزيادة كفاءة التدفئة ، يتم تجهيز نظام أحادي الأنابيب بمضخة دوران. والتي يتم تركيبها أمام المرجل على أنبوب الإرجاع. بفضل هذه الإضافة ، يزداد معدل تدفئة المنزل الخاص ، المكون من طابق واحد وطابقين ، بشكل كبير ، حيث يبدأ المبرد في الدوران وفقًا للمبدأ القسري.
لتسهيل ملء نظام التسخين بالماء ، يتم توصيل خط أنابيب إمداد بالماء البارد في المكان الذي يمر فيه أنبوب الإرجاع عبر آلية القفل وفلتر التنظيف. أيضًا ، عند أدنى نقطة في النظام ، يتم تركيب أنبوب تصريف مع صنبور في نهايته.يسمح هذا الجهاز ، إذا لزم الأمر ، بتصريف سائل التبريد بالكامل من النظام.

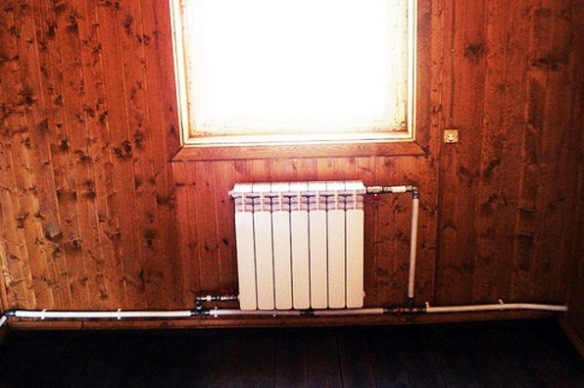

في بناء المساكن الخاصة ، عادةً ما يتم استخدام مشعات قياسية ذات مخطط توصيل منخفض. بالإضافة إلى ذلك ، تم تجهيز كل بطارية لإزالة احتقان الهواء برافعة Mayevsky. بالإضافة إلى ذلك ، في المنازل الخاصة لـ "لينينغراد" غالبًا ما يستخدمون طريقة قطرية متسلسلة لتوصيل البطاريات.
ولكن على الرغم من شعبية مخططات أسلاك التدفئة هذه ، إلا أن لها عيبًا كبيرًا مشتركًا - فهي لا توفر تعديل مستوى نقل الحرارة لكل بطارية على حدة. لحل هذه المشكلة ، هناك طريقة مختلفة جذريًا لتوصيل المشعات.
لتحسين تشغيل نظام التدفئة عن طريق ضبط حرارة كل مشعاع ، يتم استخدام اتصال متوازي لجميع البطاريات بالناهض. في نفس الوقت ، تم تجهيز كل جهاز تسخين بصمامات إغلاق عند مدخل ومخرج الأنابيب. أيضًا ، في قسم الناهض الموازي للبطارية ، والذي يعمل في مثل هذه الحالة كجسر جانبي ، يتم تركيب صمام إبرة لضبط شدة تدفق المياه عبر بطارية التسخين. تم تحقيق ذلك بفضل قوانين الفيزياء ، لأنه عند فتح آلية القفل بالكامل ، لن يتدفق المبرد إلى أعلى البطارية ، متغلبًا على الجاذبية. هذا يؤدي إلى حقيقة أنه مع زيادة درجة فتح الصمام ، تنخفض درجة حرارة البطارية.
توصيات متزايدة
سيعمل نظام التدفئة الأفقي أحادي الأنبوب لمنزل خاص بشكل جيد مع عدد صغير من المشعات في فرع حلقة واحدة. ومن هنا جاءت التوصية الأولى: لا تخطط لوضع أكثر من خمس بطاريات على طريق سريع واحد ، وإلا فإن آخرها سوف يسخن بشكل ضعيف جدًا أو يظل باردًا تمامًا. في الوقت نفسه ، حاول الالتزام بالقواعد التالية:
- إذا كان ذلك ممكنًا ، لا تستخدم توصيلة منخفضة متعددة الاستخدامات للمشعات ، بل توصيلة قطرية ، بحيث يمر المبرد عبر الجهاز بأكمله من أعلى إلى أسفل. سيؤدي ذلك إلى زيادة نقل الحرارة.
- عند مدخل المشعات ، قم بتثبيت صمامات كروية للإغلاق ، وفي المخرج - صمامات موازنة ، والتي يتم من خلالها ضبط النظام بعد بدء التشغيل ؛
- تختار الصمامات الكروية التجويف الكامل ؛
- إذا كانت غلاية الوقود الصلب تعمل كمصدر للحرارة ، فمن الضروري ربطها بشكل صحيح. بالإضافة إلى ذلك ، من المستحسن للغاية تركيب خزان عازل.

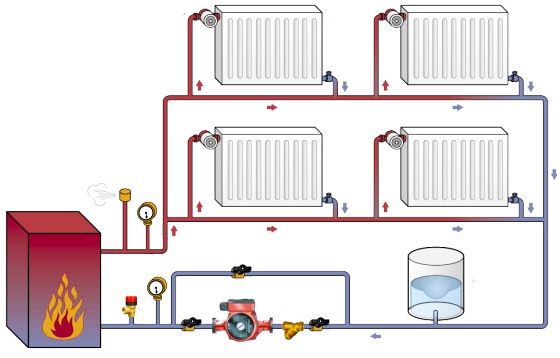

عندما يكون من الضروري توفير الحرارة لمنزل صغير من طابقين ، يمكن استخدام مخطط لينينغراد التالي بيديك:
ملحوظة. ليس من الضروري تركيب الصمامات على خط مستقيم كما هو موضح في الرسم التخطيطي. ضعهم على مخرجات البطاريات ، كما هو موضح أعلاه ، وستكون قادرًا على موازنة النظام بنجاح.
في المنازل الصغيرة المكونة من طابق واحد ، لا يزال من الممكن العمل "Leningradka" بدون مضخة. بالنسبة لأولئك الذين قرروا تجميعها ، لا يزال يوصى بتثبيت المضخة على الممر الجانبي. بعد مغادرة المرجل ، سيكون من الضروري تركيب مجمّع تسريع رأسي لضمان التدفق الجيد لسائل التبريد إلى البطاريات ، كما هو موضح في الرسم التخطيطي:
