مخطط تسقيف السقف النظر في الخيارات

عزل السقف برغوة البوليسترين

الصوف المعدني ليس هو المادة الوحيدة الممكنة للتحديث الحراري لأرضية العلية. لا يزال الستايروفوم يحظى بشعبية كبيرة.

ميزته الرئيسية على الصوف المعدني هي سعره المنخفض. من الصعب جدًا عزل المنحدرات بهذه المادة ؛ وهذا يتطلب مهارات وعناية خاصة.

يجب قطع الألواح بشكل مثالي لتناسب المساحة بين العوارض الخشبية. بالنسبة للألواح الجانبية ، يجب قطع المشط. يجب أن تكون العوارض الخشبية نفسها متساوية ، وهو أمر يصعب تحقيقه.

يمكن أن تنزلق رغوة البوليسترين الصلبة ، حتى في الحجم ، بمرور الوقت ، لذلك من الضروري أثناء التثبيت توفير طريقة تثبيت موثوق (الأقواس ، المسامير ، الغراء).

إذا بقيت فجوات بين العوارض الخشبية ورغوة البوليسترين ، فإنها ستصبح فيما بعد جسورًا باردة يغادر من خلالها الهواء الدافئ المبنى ، لذلك من المعتاد ملؤها بمادة مانعة للتسرب.

ولكن حتى مع جميع الاحتياطات ، لا تسمح لك رغوة البوليسترين بإنشاء محيط علية محكم الغلق. ولكن عند إجراء العزل الحراري لأرضيات العلية الخرسانية المسلحة ، سيصبح الحل الأكثر عملية - في هذه الحالة ليست هناك حاجة لاستخدام حلول هندسية معقدة

ولكن عند إجراء العزل الحراري لأرضيات العلية الخرسانية المسلحة ، سيصبح الحل الأكثر عملية - في هذه الحالة ليست هناك حاجة لاستخدام حلول هندسية معقدة.

المخطط الصحيح لفطيرة التسقيف

فطيرة السقف عبارة عن هيكل متعدد الطبقات ، يتضمن مكونات مثل:

• الزخرفة الداخلية لمساحة تحت السطح ؛
• فجوة تهوية الهواء
• فيلم حاجز بخار
• عازلة؛
• تسرب المياه؛
• قفص؛
• مواد التسقيف.

كما تشتمل على مزاريب ونظام مضاد للتجمد وأسيجة وحواجز للثلج وعناصر زخرفية للسقف. أي يمكننا القول أن فطيرة التسقيف ليست أكثر من هيكل السقف بالكامل ، باستثناء نظام الجمالون.

يعد وجود كل هذه المكونات اختياريًا ، وقد يختلف هيكل الفطيرة اعتمادًا على نوع السقف وعلى السقف المستخدم.

على سبيل المثال ، لا تشتمل فطيرة السقف المسطح على حافظات الثلج والعناصر الزخرفية ؛ بالنسبة لغرف العلية للأغراض الفنية ، ليست هناك حاجة للبخار والعزل الحراري للسقف.

جهاز فطيرة التسقيف للبلاط المعدني ، والألواح المموجة ، والأسقف اللينة أو غيرها من المواد لديها أيضًا بعض الاختلافات.

مخطط فطيرة تسقيف لسقف ناعم مصنوع من بلاط البيتومين

• بالنسبة لللفائف الناعمة - يلزم وجود بطانة مقاومة للماء مصنوعة من مادة البولي بروبيلين.
• بالنسبة للأسطح المصنوعة من البلاط المعدني أو الألواح الجانبية ، يلزم أيضًا عزل الصوت ، وإلا فإن الضوضاء الصادرة عن المطر ستسبب عدم الراحة في الغرفة.

في المذكرة
كما ترون ، قد تكون بعض الطبقات في كعكة التسقيف غائبة ، وبعضها ، على العكس من ذلك ، "تمليه" ميزات هيكل معين.

ألواح المرآب

عادة ، يتم استخدام الألواح في بناء مرآب حجري. يتم وضعها مباشرة على جدران البناء ، على طبقة مسبقة من الملاط الأسمنتي.

نظرًا لأن اللوح يتم تغذيته بواسطة رافعة ويتم تثبيته بالوزن ، فيمكن تصحيحه بسهولة ووضعه في مكانه على أفضل وجه ممكن باستخدام العتلات أو الأنابيب المعدنية ، باستخدامها كأذرع.

بعد وضع الألواح في أماكنها ، يبدأون في سد مفاصل وأماكن حلقات التثبيت بالأسمنت أو الملاط الخرساني.

تم تصميم تصميم الألواح نفسها بحيث توجد فراغات طولية بداخلها ، والتي تلعب دور العزل الحراري.ولكن إذا كان هيكل السقف به مساحة علوية ، فيجب أن تظل الألواح مغطاة بطبقة من مادة عازلة.

كما في الحالة السابقة ، يتم وضع مواد التسقيف أو لباد الأسقف أو المصطكي البيتوميني من أجل حماية مادة العزل من تغلغل المكثفات وبخار الماء.

ينتهي أي بناء بسقف وهو أعلى نقطة فيه. يحمي السطح المبنى من هطول الأمطار وأشعة الشمس والرياح والصقيع ، أي أنه يوفر الراحة التي تشتد الحاجة إليها داخل المبنى. وهذا يعني أن السطح يجب أن يكون مستقرًا وقويًا ليقاوم بنجاح هبوب الرياح والأمطار ، وللحماية من تأثيرات الإشعاع الشمسي ، وللاحتفاظ بالحرارة ومقاومة للرطوبة. وبالتالي ، فإن السقف يحمي المباني من التدمير الناتج عن التأثير الجوي: الرطوبة والتجميد والذوبان.

عقدة السقف

من أجل حماية كعكة التسقيف بشكل موثوق من التأثيرات الخارجية ، يجب إيلاء اهتمام خاص للأماكن التي تجاورها هياكل المباني - الحواجز والجدران والأنابيب والأجزاء الخارجية لأنظمة التهوية ، إلخ. هناك العديد من العقد ذات الأسطح المسطحة ، أولاً وقبل كل شيء ، هذه عقدة:

• المجاورة.
• البروز؛
• عبور السقف.

يتم تثبيت العقد على قاعدة خرسانية مسلحة في الأماكن التي تكون فيها فطيرة التسقيف متجاورة مع الهيكل الرأسي. غالبًا ما يطور مصنعو مواد التسقيف أنظمتهم الخاصة ، والتي قد تحتوي على ميزات تصميم معينة.

يجب أن تضمن العقدة إحكام المفصل وحمايته الحرارية ، لذلك يجب أخذ تركيب العقد بعناية فائقة.

ملامح بناء سقف الورك

يسمح لك التصميم بتحمل أي حمل للرياح ، ولكنه يخضع للالتزام الصارم بهندسة توصيل العوارض الخشبية الأربعة الرئيسية.

دقة الاتصال وهندسة العوارض الخشبية

يمكن أن تذهب كل الجهود عبثًا إذا تم انتهاك الزوايا المثلى لميل العوارض الخشبية في الورك إلى السقف والزاوية بينهما. يعتبر الخيار الأفضل هو المخطط الذي يتم فيه توصيل العوارض الخشبية الزاوية مع بعضها البعض بزاوية 90 درجة.

تعتبر الزاوية المثلى بين عوارض الورك حالة مهمة ولكنها غير كافية لقوة إطار سقف الورك. إذا نظرت إلى إطار السقف في الملف الشخصي ، يجب أن يكون لكل من طائرتَي الوركين نفس الحجم تمامًا ونفس زاوية الميل.

خلاف ذلك ، سيتم تحميل الهيكل بشكل زائد على أحد الجانبين ، وهذه هي الخطوة الأولى نحو التشوه والدمار. إذا نظرت إلى الإطار من الأعلى ، يمكنك أن ترى أنه مع التجميع المثالي ، يجب أن تكون العوارض الخشبية للورك في الزاوية المقابلة متوازية.

طرق ربط الحزم وعوارض سقف الورك

على الرغم من الجهود المبذولة لتفريغ جزء من الهيكل ، من الصعب جعل الإطار مثاليًا تمامًا من حيث ترتيب الحزم والعناصر الحاملة. لذلك ، في جميع عوارض الطاقة والعوارض الخشبية الرئيسية ، يتم استخدام ألواح التراكب المعدنية والعناصر الخشبية العلوية عند التثبيت والتثبيت على الجدران.

في أغلب الأحيان ، يتم "تجميع" الحزم والعوارض الخشبية معًا في مرحلة الإعداد ، وأسهل طريقة للقيام بذلك هي بمساعدة البراغي والمشابك. بعد ضبط أبعاد جميع الوصلات ، من الضروري التحقق من موضع الحزم والعوارض الخشبية ، ثم يتم توصيل جميع السحابات أخيرًا ، ومن الأسهل القيام بذلك باستخدام المسامير ، وطرقها في أزواج بزوايا مختلفة.

أول من يثبت أربطة الوركين المائلين على مسار التلال ، بينما يجب التحقق من الانسحاب من المكان المحسوب للحزم المعاكسة

هذه هي المرحلة الأكثر مسؤولية وصعوبة في تجميع الهيكل ، ومن المهم القيام بهذا الإجراء ببطء وكفاءة عالية. يتجلى تأهيل منشئ سقف الورك على وجه التحديد في هذه المرحلة ، كل الأعمال اللاحقة قادرة تمامًا على القيام بها بواسطة نجار عادي لديه فكرة عامة عن جهاز العوارض الخشبية والوركين المائلة

يتجاوز الحمل على أسطح الورك المائلة القوة على العارضة العادية بأكثر من مرة ونصف. لذلك ، يتم أولاً إخراج ورك الزاوية المعدلة والثابتة بالدعامات والتوقف. يتم ضبط كل عنصر من عناصر الاستبقاء بشكل فردي ويتم تثبيته أيضًا مع تعزيز الاتصال.

في المرحلة التالية ، من المهم تثبيت الأغصان والعوارض الخشبية العادية بشكل صحيح ؛ عند الانتهاء ، تحتاج إلى تشديد تثبيت أرجل الجمالون على لوحة الطاقة أو عوارض الأرضية

قبل وضع حاجز البخار ، من الضروري التعامل مع المحاليل الحافظة. إنه أسهل وأكثر أمانًا ، يمكنك استخدام تركيبات Tikkurila الأكثر شيوعًا في مذيب عضوي.

سقف خشبي

السقف الخشبي ينتمي إلى فئة النخبة. على الرغم من أن لها تاريخًا عمره قرن من الزمان ، إلا أنه في عصرنا يمكن العثور عليه غالبًا في مناطق الضواحي.

يحتوي السقف الخشبي على جميع الخصائص الرئيسية لهيكل النخبة: الود البيئي ، ودرجة عالية من العزل الحراري والصوتي ، والمظهر الأنيق والفريد من نوعه والامتثال لتقاليد العمارة الروسية

ثم لماذا النخبة؟ بادئ ذي بدء ، بفضل الخصائص النادرة:

• يحمي السقف الخشبي المنزل بشكل موثوق من أي ظواهر جوية سلبية ؛
• إنه صديق للبيئة وخفيف وتنفس ودائم - عمر خدمة يصل إلى 100 عام ، اعتمادًا على الظروف الجوية ؛
• لديه عزل صوتي جيد ، مقاومة الصقيع والرياح ؛
• يحتفظ بالحرارة تمامًا
• قوي جدًا ومقاوم للاهتراء وقادر على تحمل الأحمال الكبيرة ؛

• له نسيج معبر يمنح المباني أسلوبًا رائعًا وحصريًا ونكهة فريدة وسحرًا.

والأهم من ذلك ، أن روح السيد تعيش فيه - في كل كتلة ، لوح خشبي ، جزء منحوت ، من الألواح الخشبية الروسية القديمة إلى Holzschindeln الأوروبي الأنيق (درع خشبي). أكثر أنواع الخشب نزوة تخضع لأيدي السادة. يأتون إلى الحياة ويتحولون إلى منتجات ذات جمال مذهل.

يبدو أن الشجرة التي في يد سيد حقيقي تنبض بالحياة ، بمساعدتها ، يتم إنشاء إبداعات ذات جمال مذهل.

ولكن إلى جانب تفرده ، فإن الأسقف الخشبية لها أيضًا عيوب:

• زيادة خطر نشوب حريق
• عنف الإنتاج ، ونتيجة لذلك ، الثمن الباهظ.

لذلك ، ليس كل مطور ، للأسف ، لديه الفرصة لبناء مثل هذا السقف الجميل والصديق للبيئة.

تتيح لك التقنيات الجديدة ونهج التصميم الأصلي تجربة وإيجاد الحلول الأكثر جرأة لترتيب الأسقف الخشبية ، ولكن لا يمكن للجميع دفع ثمن هذا الجمال.

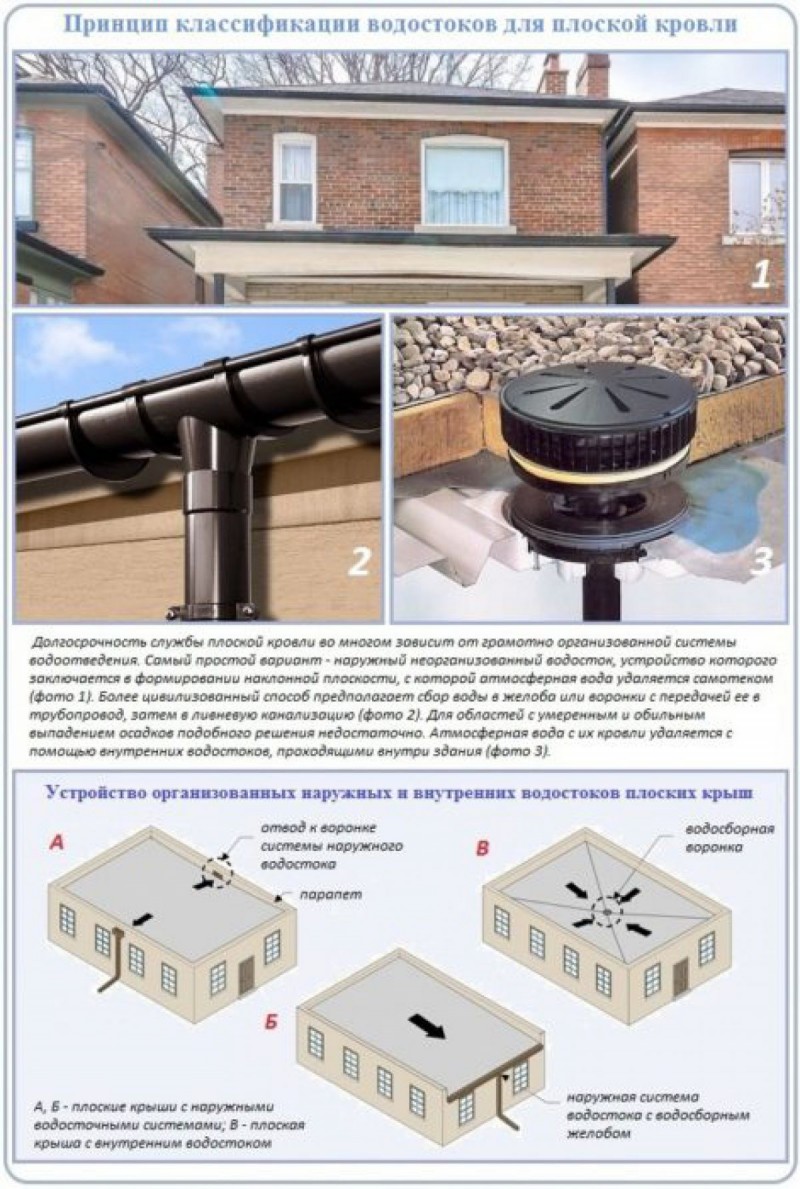

الصرف من الأسطح المسطحة

وفقًا لطريقة تنظيم الصرف ، يمكن أن تكون الأسطح المسطحة:

• مع استنزاف خارجي (تصريف المياه على طول محيط السقف)
• مع استنزاف داخلي

هذا الأخير أكثر صعوبة بكثير ، ويتطلب الحساب والدقة.

سقف مسطح مع صرف داخلي

يجب أن يكون المنحدر كاملاً وخالٍ من الأخطاء. يجب أن يكون إحكام إغلاق جميع مفاصل الأسطح ومنافذ الأنابيب والمداخن وقنوات التهوية بجودة عالية.

يجب إيلاء اهتمام خاص لضيق تقاطعات السجادة المقاومة للماء بممرات التصريف في وسط السقف. ستؤدي أي أخطاء إلى انتهاك الحماية المتكاملة لسجادة العزل المائي والتسريبات.

في الممارسة العملية ، عند بناء سقف مسطح لمنزل خاص ، يتم استخدام طريقة الفوز القديمة لفحص المنحدر بعد تثبيت السجادة - لن يظهر الماء أسوأ من مستوى. عن طريق سكب دلو من الماء على السطح ، يمكنك التأكد من أن المنحدر بالدرجة والاتجاه المطلوبين. إذا كان كل شيء على ما يرام ، فسوف يدخل الماء بسرعة ودون عوائق في قنوات الصرف.

سقف مسطح مع تصريف خارجي

جهاز الصرف الخارجي أقل تكلفة وأبسط من الناحية التكنولوجية. لكن هذا الخيار أقل شيوعًا ، لأنه يعقد تشغيل الأسطح المسطحة في الشتاء والخريف - يصعب تنظيف الحضيض المعلق من الأوراق والحطام أكثر من القمع الموجود في وسط السقف.بالإضافة إلى ذلك ، تتجمد أنابيب الصرف الخارجية في الشتاء ، وكذلك تتجمد السقف. يتم حل هذه المشكلة عن طريق التسخين بكابلات التدفئة ، ولكن هذه تكاليف إضافية ، بما في ذلك الكهرباء. على عكس الأنبوب الخارجي ، فإن أنبوب التصريف الداخلي في المبنى لا يتجمد ، ولن يكون هناك رقاقات ثلجية على الأرفف.

سقف الهيب مدعوم بالأرضيات

على عكس أسطح الجملون التقليدية ، حيث يمكن أن تكون زاوية ميل الأرضية من 30 إلى 65 درجة ، فإن مخططات الورك لها زاوية مثالية تبلغ 45 درجة. يتم إجراء جميع الإنشاءات والحسابات تقريبًا بناءً على زاوية ميل عناصر الإطار الرئيسية - العوارض الخشبية المائلة. يوفر هذا الخيار أقصى قوة هيكلية.

استخدام مخططات الطبقات والدعامات على سقف الشعاع

في أغلب الأحيان ، يتم دعم هذا السقف من خلال الجزء السفلي من العوارض الخشبية على لوحة الطاقة المصنوعة من الخشب أو الألواح السميكة ، والمثبتة في الطرف العلوي من الطوب أو الجدران الخرسانية للمنزل المستقبلي. جنبا إلى جنب مع الأساس ، تشكل الجدران نظامًا صلبًا شبه مغلق قادرًا على تحمل الأحمال الرأسية والأفقية من العوارض الخشبية. من الضروري تثبيت أرضية من سجل أو شعاع أو لوح في مثل هذه المخططات لتشكيل السقف وأرضية العلية. لا يتحمل التداخل نفسه تثبيت السقف أو العناصر الفردية لهيكل الورك.

في بناء طبقات من دعامات الجمالون ، عادة ما يكون هناك نوع مختلف من السقف المصنوع من عوارض خشبية. مع حجم المنزل الصغير ، فإن القوة المحددة للأرضية كافية لتحمل جزئيًا الحمل من سلسلة التلال والعوارض الخشبية. إذا زاد طول الحزمة بأكثر من 5 أمتار ، فمن الواضح أن قوة هذا التداخل لتثبيت السقف ليست كافية. لذلك ، تم بناء الأعمدة الداعمة أو حتى جزء من الجدران في الجزء المركزي ، حيث يرتكز الجزء المركزي من شعاع الأرضية. ينتقل الحمل من سلسلة التلال من خلال الدعامات الرأسية إلى حزمة مركزية قوية واحدة تسمى السرير. في بعض الأحيان تنتقل القوة من وزن الهيكل عبر السرير مباشرة إلى الدعامات الحجرية ، دون مشاركة السقف نفسه.

بفضل مخطط إعادة توزيع الحمل ، يمكن أن تكون العوارض الخشبية أرق وأخف وزنًا ، ويتم تقليل الضغط على جدران المنزل بنسبة 30-40٪.

استخدام رافدة لعقد العوارض الخشبية

في كثير من الأحيان في بناء المنزل ، فإن قدرة الجدران الرئيسية على تحمل الحمل الرأسي من وزن السقف والإطار ليست دائمًا العامل الحاسم. غالبًا ما ينشأ موقف مشابه في بناء المنازل ذات الألواح ، أو في المباني ذات الجدران خفيفة الوزن ، أو عند استخدام كتل ذات صلابة منخفضة كمادة رئيسية للجدران ، على سبيل المثال ، حجر أربوليت.

في هذه الحالات ، حتى التفريغ الجزئي ونقل معظم الضغط من وزن سقف الورك من محيط الجدران الخارجية إلى الجدران الحجرية الداخلية والدعامات لا يحل المشكلة. لا تكفي صلابة وقوة الصندوق الرئيسي للمبنى للاحتفاظ بسقف الورك بأمان ، ناهيك عن مخطط الجملونات. يمكن حل مشكلة الصلابة الإضافية عن طريق عمل تراكب خاص لعارضة خشبية عند قاعدة السقف ، بقسم 20x20 سم أو 20x15 سم. الجدران 60-70 سم بزيادات نصف متر. يجب أن يكون تداخل الأخشاب مدعومًا بأحد الجدران الداخلية.

يتم استخدام نهايات العارضة البارزة خلف الجدران لربط الأجزاء السفلية من أرجل العوارض الخشبية ، وفي الجزء المركزي من السقف يتم تثبيت إطار مع دعامات تدعم مسار التلال والجزء العلوي من العوارض الخشبية. الجزء الرئيسي من الهيكل - يتم تثبيت العوارض الخشبية المائلة في زوايا الأرض ومتصلة عند نقطة واحدة على مسار التلال.

أسطح هيب مع دعامات على ألواح الأرضية

لطالما أصبحت الإنشاءات ذات مثلثات الورك سمة إلزامية للأكواخ المبنية من الطوب والحجر المكونة من طابقين أو ثلاثة طوابق وفقًا للتكنولوجيا الكلاسيكية مع أسقف من الألواح الخرسانية المسلحة. نظرًا للقوة العالية للألواح والجدران المبنية من الطوب ، فإن مشكلة توفير الصلابة المطلوبة لسطح الدعم للإطار لا تستحق العناء.

للاحتفاظ بوزن الإطار ، يتم استخدام نفس المخطط كما في الإصدار ذي الطبقات. يوجد إطار ذو دعامات ودعامات عمودية ، والذي يأخذ القوة من عارضة التلال والعوارض الخشبية ، على سرير مثبت على بلاطة أرضية خرسانية.

تكنولوجيا عزل الأسقف المسطحة والمواد الأساسية للعزل الحراري

يعتبر عزل الأسقف المسطحة عملية تكنولوجية معقدة ، ومن أهم مكوناتها استخدام مواد حديثة عالية الجودة.
يبدو التركيب التقريبي لـ "فطيرة" عازلة للحرارة لسقف مسطح كما يلي:

• بلاطة أرضية مصنوعة من صفائح ملفوفة أو خرسانة مسلحة.
• طلاء حاجز البخار.
• طبقة عازلة للحرارة. كقاعدة عامة ، يتم استخدام ألواح الصوف المعدني أو البوليسترين الموسع ، والتي يتم وضعها في طبقات واحدة ، وربما عدة طبقات.
• في حالة وجود سقف مستغل ، يتم عمل ذراع التسوية الخرساني.
• منحدر تسرب المياه.

يجب أن تفي المواد المستخدمة للعزل الحراري للسقف المسطح بمتطلبات نفاذية البخار العالية ، والتوصيل الحراري المنخفض وامتصاص الماء ، والسلامة من الحرائق.

عزل السقف المسطح بالصوف المعدني

يتم ربط ألواح العزل الحراري بالقاعدة بمساعدة مسامير محددة أو يتم لصقها على لوح خرساني مقوى ، ولكن فقط إذا كانت قوة تثبيت المادة اللاصقة أكبر من مقاومة التمزق لطبقات العزل. إذا تم افتراض وجود طبقة واقية من ذراع التسوية الأسمنتية والرمل ، فإن مشكلة التثبيت تختفي بشكل طبيعي. في حالة استخدام نظام من طبقتين ، بالنسبة للطبقة العليا الثانية ، التي تلعب وظيفة الحماية ، يتم استخدام مثبتات خاصة على شكل طبق. يجب أن يكون طولها كافياً للمرور عبر مجموعة الصوف المعدني والتعمق أكثر في القاعدة بأكثر من 50 مم.

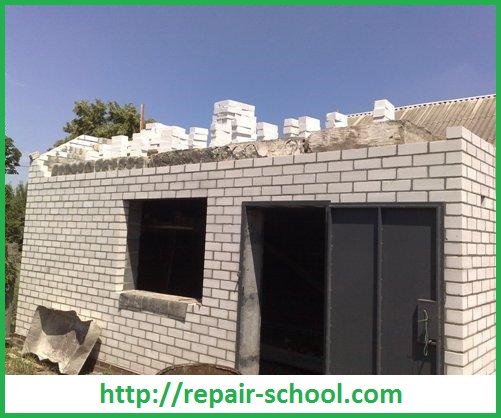

عزل سقف مسطح مع رغوة البوليسترين

عازل حراري شائع آخر هو رغوة البوليسترين. يمكن القول أنها تتكون بالكامل من فقاعات هواء ، وهي محاطة بخلايا مغلقة مصنوعة من البوليسترين. أثناء عملية التصنيع ، يضاف مثبط اللهب إلى المادة. يتميز البوليسترين الموسع بالأداء الحراري الممتاز والأداء والقوة العالية. مادة العزل الحراري هذه:

يجب ألا تقل كثافة البوليسترين الممدد أثناء عزل السقف عن 35 كجم / م 2. يتم تثبيت طبقة من العزل المائي تحت ألواح رغوة البوليسترين ، ويتم وضع الألياف الزجاجية في الأعلى. تُغطى العجينة الناتجة بطبقة من الحصى الناعم ، ثم توضع بلاطات الرصف أو خليط الخرسانة الإسفلتية (سمك 5 سم) على ملاط ​​الأسمنت.

غالبًا ما يتم تغطية البوليسترين الموسع بالخرسانة الرغوية (25 سم) ، وبعد ذلك يتم تثبيت ذراع التسوية الخرساني المقوى بالألياف الرغوية بسمك 3 سم فوق الخرسانة الرغوية. وفي النهاية فقط يتم وضع طلاء غشاء ملحوم أو PVC أعلى.

2019 stylekrov.ru

مواد للعزل

نظرًا لوفرة مواد العزل الحراري ، فإن مسألة اختيار العزل الأنسب قد تكون مربكة في البداية. عند الفحص الدقيق ، تنخفض المجموعة الكاملة للعزل الحراري التي يمكن استخدامها في هذه الحالة إلى ثلاث مجموعات:

• ألواح الصوف المعدني
• رغوة البوليسترين المبثوق (EPS) ؛
• سخانات معدنية فضفاضة.

يمكن عزل السقف بألواح سميكة وصلبة من الصوف المعدني. يجب أن تكون قيمة كثافة الألواح في حدود 170-230 كجم / م 3.

تشمل مزايا الصوف المعدني عدم قابليته للاحتراق ، واستقرار الخصائص الفيزيائية والكيميائية بمرور الوقت. الوزن الخفيف الذي يميز المادة لن يلعب أهمية كبيرة لأنه.تتمتع الألواح الخرسانية بقدرة تحمل عالية جدًا.

العيب الرئيسي للصوف المعدني هو امتصاصه القوي للماء ، ونتيجة لذلك ، انخفاض حاد في خصائص العزل الحراري. يجب تغطية طبقة العزل بحاجز عازل. علاوة على ذلك ، يجب حماية السقف ، المعزول بالصوف المعدني ، من هطول الأمطار في الغلاف الجوي ومن الرطوبة المتصاعدة من جانب الغرفة.

والأفضل استخدام ألواح رغوة البوليسترين المبثوقة. لديهم صلابة كبيرة وقادرون على تحمل الأحمال الميكانيكية ، مما يسمح لك بإنشاء مرآب بسقف قابل للاستغلال. يجب ألا تقل كثافة XPS المستخدمة في الأسقف المسطحة عن 30 كجم / م 3. يجب أيضًا إعطاء الأفضلية لدرجات المواد منخفضة الاحتراق.

توفر الطيات المصنوعة على طول محيط الألواح اتصالًا محكمًا للألواح المجاورة. المرآب مغطى بالكامل تقريبًا بالعزل الحراري المترابط.

إضافة كبيرة جدًا هي بنية EPS. الخلايا المغلقة المغلقة بالهواء ، والتي تشكل المادة ، لا تمتص الماء عمليًا. معامل امتصاص الماء منخفض للغاية. هذا يجعل من الممكن أداء مقاومة تسرب المياه أقل شدة من تلك المطلوبة للصوف المعدني.

تتمتع الألواح الخرسانية ، التي تعمل كأرضيات ، بقدرة تحمل كبيرة جدًا. السقف قادر على تحمل الأحمال الكبيرة ، ويتم إزالة القيود المفروضة على وزن العزل. يصبح من الممكن استخدام مادة مثل الطين الموسع.

من مميزات السخان الجدير بالذكر رخصته وسهولة تشغيله. الطين الموسع يخاف أيضًا من الرطوبة ومن الضروري اتخاذ التدابير المناسبة لمنعه من التبلل. طبقة الردم مستوية ، ثم يجب تغطيتها بملمس أسمنتي ، فوقها ، بعد التصلب ، يتم وضع سجادة من مواد العزل المائي المدلفنة.

إذا كان السقف يحتوي على مساحة كبيرة ، فمن المستحسن وضع شبكة تقوية داخل طبقة الطين الممتدة ، وسوف يقوي طبقة الردم ويمنع تكسير ذراع التسوية الأسمنتية.

قاعدة السقف المسطح المستغل

في هذا النوع من البناء ، يتم الحمل بواسطة القاعدة ، والتي قد تتكون من ألواح خرسانية أو هيكل مترابط أو صفائح معدنية ملفوفة. يتطلب ترتيب القاعدة تصميمًا دقيقًا والتحقق من زاوية الميل ، إن وجدت. يوصي الخبراء المعاصرون بتوفير منحدر سقف مسطح يتراوح من 2٪ إلى 2.5٪. سيضمن هذا المنحدر التدفق المناسب للمياه من السقف. يجب أن تؤخذ هذه المعلمة في الاعتبار عند بناء قاعدة السقف.

طبقة حاجز بخار

يتم وضع طبقة حاجز بخار على القاعدة ، والتي ستحمي فطيرة التسقيف من تأثيرات البخار المتولد في داخل الهيكل. يمكن أن تكون الطبقة مصنوعة من مادة البوليمر - البيتومين أو مادة البيتومين. عند ترتيب هذا الجزء من فطيرة التسقيف ، يجب توخي الحذر لإغلاق الطبقات والدرزات.

يمكن صنع طبقة حاجز البخار باستخدام نوع من نوعين من المواد - فيلم ومواد مركبة. في الحالة الأولى ، يتم استخدام فيلم من مادة البولي بروبيلين أو البولي إيثيلين ، وفي الحالة الثانية ، يتم استخدام البيتومين. يعتبر حاجز البخار المنصهر خيارًا أكثر موثوقية ، حيث يتميز بسماكة أكبر. عند وضع حاجز بخار فيلم ، يجب أن نتذكر أن هذه المادة أقل متانة ، وبالتالي يمكن أن تنكسر في الأماكن التي تتشكل فيها اللحامات.

المتطلبات الأساسية لمواد حاجز البخار:

• مقاومة عالية لاختراق البخار. يعتمد هذا المؤشر بشكل مباشر على كثافة المادة.
• درجة عدم الاحتراق. بالنسبة لجهاز حاجز البخار ، يوصى باستخدام مواد غير قابلة للاحتراق على الإطلاق.

طبقة عازلة للحرارة

لعزل سقف مسطح مستغل ، يتم استخدام مواد عازلة للحرارة فقط على شكل ألواح.يمكن إجراء تثبيت مواد العزل الحراري بالطرق التالية: ميكانيكي ، لاصق. للتثبيت الميكانيكي للعزل ، يتم استخدام المسامير المصممة خصيصًا للتثبيت اللاصق - البيتومين. يتم استخدام طريقة اللصق فقط إذا كانت القاعدة مصنوعة من ألواح خرسانية.

البناء والسلامة

عند تثبيت مثل هذا السقف ، بالإضافة إلى ضمان التصميم المناسب لفطيرة التسقيف ، فإن الاختيار الدقيق مطلوب أيضًا من قبل المواد المستخدمة عند وضع جميع طبقاتها.

طبقة التربة وألواح الرصف. لتحسين الطبقة العليا من السطح ، يتم استخدام المساحات الخضراء والمروج وأحواض الزهور ، ومنطقة المشاة - ألواح الرصف. كل هذا يخلق عبئًا إضافيًا على المبنى ، لذلك من الضروري ضمان أقصى قوة للهياكل الداعمة.

نوصي بقراءة المقال حول كيفية بناء منزل بإطار بسقف مسطح.

طبقة الصرف الصحي. يطلق عليه أحيانًا "القلب" ، وهو مسؤول عن التخلص من المياه الراكدة في الطبقات العليا من الكعكة والأجزاء السفلية من طبقة التربة. يتم استخدام الحجر المكسر أو الحصى (20-40 مم) لتصريف المياه ، وكذلك كطلاء تصريف جيوتكستايل.

طبقة عازلة للحرارة. يتم حساب العزل الحراري على أساس نوع المبنى وعدد الطوابق. يتم اختيار سماكة العزل في حدود 5-30 سم - هذه القيود ضرورية لتجنب الضغط غير الضروري على العزل المائي.

طبقة العزل المائي. كعزل للماء ، يتم استخدام مادة أكثر مرونة ودائمة ، أغشية EPDM ، TPO ، PVC أو لفات البيتومين ، والتي تسمح لك بالتعامل مع جميع الأحمال من الطبقات العليا للفطيرة.

نظام الصرف: يضمن تصريف الترسيب الجوي من سطح السطح ، ويعمل بشكل طبيعي لنظام الصرف. يجب أن يكون قمع الصرف من مستويين وأن يكون ساخنًا.

خصائص العزل والحمل على السطح المسطح

يخضع أي عنصر من عناصر هيكل السقف لتأثير العديد من الأحمال ، لذلك يجب أن يفي بالمتطلبات الصارمة إلى حد ما. على وجه الخصوص ، يكون العزل الحراري للسقف المسطح تحت الأحمال التالية مباشرة:

• ثلج
• التشغيل،
• ريح،
• تصاعد.

يجب إيلاء اهتمام خاص لكتلة الثلوج في المناطق التي تتميز بأمطار غزيرة في الشتاء. يمكن أن تصل كتلة الثلج الرطب المتراكم على السطح إلى عدة عشرات من الأطنان. لذلك ، يجب أن يكون عزل السقف المسطح موثوقًا به ، مع خصائص فيزيائية وكيميائية ممتازة. نظرًا لأنه لا يمكن استبعاد إمكانية دخول الرطوبة إلى السقف ، يجب أن يكون العزل الحراري أيضًا مقاومًا للرطوبة.

السمة المهمة لعزل السقف هي قوتها الانضغاطية. يؤدي العزل الحراري للسقف ، بناءً على تقنية جهاز السقف المسطح ، في الواقع وظائف مواد التسقيف لقاعدته ، وبالتالي ، يجب أن تكون قوتها الانضغاطية وكثافتها عالية جدًا

قد يؤدي أي تشوه أثناء التشغيل أو التثبيت إلى إتلاف طبقة العزل المائي.

يجب أن تكون مادة العزل الحراري في هيكل عازل أحادي الطبقة أو الطبقة العلوية في طبقة متعددة الطبقات ذات كثافة عالية ، حوالي 200 كجم / م 3 ، مما يوفر للمادة قوة خاصة (يمكنك المشي عليها بأمان).

فطيرة سقف مسطح

يفترض السقف المسطح المستغل (السقف) في البداية أنه لن يحمي فقط من سوء الأحوال الجوية والحرارة والبرودة ، ولكنه يتحمل أيضًا بعض الأحمال المرتبطة بتشغيله.

من المنطقي أن تجعل سقفًا مسطحًا (على سبيل المثال ، سقف مرآب أو أرضية شرفة سقف نافذة كبيرة) قابلاً للاستغلال ، لأنه في هذه الحالة تظهر مساحة خارجية إضافية ، والتي يمكن استخدامها وفقًا لك الاحتياجات.

المثال الأكثر شيوعًا للسقف المسطح المستغل هو العلية أو الشرفة المفتوحة ، والتي تُستخدم كمكان للراحة.

يبدأ العزل المائي للشرفة بتسوية القاعدة ، وإزالة الشحوم من السطح ، وتركيب طبقة العزل المائي والتشطيب مباشرةً. أفضل عازل للماء للشرفات هو تقوية البولي يوريثين ، ويمكن أن يكون بلاط السيراميك هو الطبقة العلوية.

مثال آخر هو الأسطح المسطحة المستغلة لبعض محلات السوبر ماركت وتجار السيارات ، حيث توجد مواقف للسيارات. في هذه الحالة ، يتم تحديد فطيرة التسقيف بأكملها بناءً على الأحمال المخططة.

يتيح هذا الحل تعظيم استخدام المساحة المتاحة للمبنى ، مع توفير أماكن وقوف السيارات التقليدية في شكل مواقف سيارات تحت الأرض أو مواقف سيارات في الشارع. الاتجاه الواعد الآخر في بناء الأسطح المسطحة التي يتم تشغيلها هو ما يسمى بالأسطح الخضراء. يطلق عليها اسم خضراء لأن سطح مثل هذا السقف يتكون من نباتات: العشب والأشجار وشرائح جبال الألب وأحواض الزهور وما إلى ذلك ، فهي تبدو منعشة وجميلة ، على عكس الأسطح الصناعية المسطحة ، التي تتمثل مهمتها الرئيسية في الحماية من هطول الأمطار وتغيرات درجات الحرارة بأقل حد ممكن. المتطلبات الجمالية.

أنواع الأسطح المسطحة التي يتم تشغيلها. هيكل السقف.

1. سقف مسطح كلاسيكي

التكلفة التقديرية لتصنيع مثل هذا السقف هي 1020 روبل / م 2. تشمل التكلفة تكاليف العمالة والمواد. وهي: جهاز التسوية ، ووضع غشاء مركب.

أسطح مقلوبة الصابورة

التكلفة التقديرية لتصنيع مثل هذا السقف 2100 روبل / م 2. تشمل التكلفة تكاليف العمالة والمواد. تشمل التكلفة تكاليف العمالة والمواد. وهي: تحضير القاعدة ، ووضع الطبقة الأولى من التكسية الأرضية ، ووضع غشاء EPDM ، ووضع الطبقة الثانية من التكسية الأرضية ، ووضع العزل الحراري من رغوة البوليسترين المبثوقة ، ووضع الطبقة الثالثة من التكسية الأرضية ، ووضع ألواح الرصف على دعامات بلاستيكية متقاطعة.

فطيرة سقف مسطح يفترض السقف المسطح المشغل في البداية أنه لن يفعل ذلك

إجراءات تحضير الأساس

في القسم ، يتكون جهاز السقف المسطح من طلاء محمل وقاعدة ، توضع عليها طبقات من العزل المائي والبخاري والحراري بترتيب معين. غالبًا ما يكون الطلاء المحمل عبارة عن لوح خرساني مقوى ، وصفائح فولاذية ، وغالبًا ما يتم استخدام طلاء من مواد خشبية.

إذا كانت القاعدة الخرسانية المسلحة بها عيوب ، يتم عمل ذراع التسوية الأسمنتي والرمل ، وبعد ذلك يصبح السطح مستويًا.

اعتمادًا على المادة التي صنع فوقها ذراع التسوية ، يختلف سمكها:

• إذا كانت الخرسانة ، فإن الطبقة تكون من 10 إلى 15 ملم ؛
• عند استخدام الألواح العازلة الصلبة - 15-25 ملم ؛
• في وجود مواد عازلة للحرارة غير صلبة - 25-30 ملم.

عندما يوفر جهاز السقف المسطح ميلًا لا يزيد عن 15 بالمائة ، يتم تنفيذ ذراع التسوية بشكل أساسي على الأخاديد ، ثم على المنحدرات فقط. إذا تجاوز المنحدر 15 في المائة ، يتم عكس الإجراء الخاص بإنشاء ذراع التسوية - أولاً يتم تسوية المنحدرات ، وعندها فقط ينخرطون في ترتيب الوديان والأخاديد.

على الأسطح المسطحة للمنازل الحديثة ، توجد دائمًا عناصر بارزة - أنابيب مدخنة ، وجدران متداخلة ، وأعمدة تهوية ، إلخ. يجب لصقها على ارتفاع 25 سم على الأقل. إلى الحافة العلوية للسطح المغطى بالجبس ، يتم تثبيت الشرائح لتثبيت السجادة الملفوفة. من أجل تحسين الالتصاق بين السجادة والقاعدة ، يتم تنظيف ذراع التسوية من الحطام وتجفيفها وتجهيزها بمعاجين الأسقف.
