المحتوى

• شريحة 1

  أجهزة النظام الكهرومغناطيسي

  ينشأ عزم الدوران نتيجة تفاعل المجال المغناطيسي للمغناطيس الدائم والمجال المغناطيسي للملف (الإطار) الذي يتدفق التيار من خلاله

• الشريحة 2

  1 - مغناطيس دائم
  2 - قطع قطب
  3 - جوهر ثابت
  4 - ملف متحرك
  5 - أنصاف المحاور المرتبطة بالإطار
  6 لفائف الربيع
  7 - السهم
  8 - أثقال موازنة

• الشريحة 3

  في الفجوة بين قطع العمود واللب ، يتم إنشاء MP ، حيث يوجد إطار مستطيل متحرك ملفوف بسلك رفيع من النحاس أو الألومنيوم على الإطار. يتم استخدام الينابيع الحلزونية ، المصممة لإنشاء لحظة معاكسة ، في وقت واحد لتزويد التيار للحلقة. الإطار متصل بشكل صارم بالسهم.

• الشريحة 4

  تتناسب زاوية انحراف سهم الجهاز طرديًا مع التيار المار عبر الإطار - المقياس موحد
  يمكن قياس التيارات المباشرة فقط

• الشريحة 5

  أجهزة النظام الكهروديناميكي

  ينشأ عزم الدوران نتيجة تفاعل المجالات المغناطيسية للملفات الثابتة والمتحركة مع التيار.
  يعتمد عملهم على ظاهرة التفاعل الديناميكي لاثنين من الموصلات مع التيار.

• الشريحة 6

  1 - ملف ثابت 2 - ملف متحرك
  3 - المحور 4 - زنبرك حلزوني
  5 - سهم 6 - مقياس

• شريحة 7

  تتناسب زاوية الدوران مع ناتج التيارات في الملفات ، ومقياس الجهاز الكهروديناميكي غير منتظم.
  الغرض من الأجهزة الكهروديناميكية
  قياس التيارات والفولتية المتناوبة والمباشرة (الأميترات ، الفولتميتر)
  قياس الطاقة (الواط متر)
  متر التردد و متر المرحلة

• شريحة 8

  مزايا
  لديها دقة عالية
  مناسبة للتشغيل على التيار المباشر والمتناوب
  عيوب
  لا تتسامح مع الصدمات والاهتزاز والاهتزاز
  مقياس متفاوت
  استهلاك طاقة عالي
  حساسة لتأثير MF الخارجي والتردد ودرجة الحرارة

• شريحة 9

  أجهزة النظام الكهرومغناطيسي

  1 - قلب مغناطيسي ، مثبت على محور الجهاز
  2 - زنبرك حلزوني
  3 - أوزان - أثقال موازنة
  4 - ملف ثابت
  5 - المثبط الهوائي

• شريحة 10

  لإنشاء عزم الدوران ، يتم استخدام تأثير المجال المغناطيسي الناتج عن تيار في ملف ثابت على قلب مغناطيسي مغناطيسي متحرك
  هدف
  1. قياس التيارات والفولتية المتناوبة والمباشرة (الأميترات ، الفولتميتر)
  2.قياس القوة (الواط متر)
  3. قياس التردد وانزياح الطور بين التيار والجهد
  نطاق القياس: التيارات - 0 ... 200 أمبير - 0 ... 600 فولت

• الشريحة 11

  مزايا
  1.سعة الحمولة الزائدة الكبيرة
  2. تصميم سهل ، موثوقية عالية
  3. تكلفة منخفضة
  4- إمكانية القياس المباشر للتيارات والجهود العالية
  5. العمل في دوائر التيار المستمر والتيار المتردد

• الشريحة 12

  عيوب
  1. مقياس متفاوت
  2. كبير الاستهلاك الذاتي للطاقة
  3. القابلية لتأثير المجالات المغناطيسية الخارجية ودرجة الحرارة.

• الشريحة 13

  الآلات الكهروستاتيكية

  بناءً على مبدأ تفاعل الموصلات المشحونة كهربائيًا (مكثف).

  1- كاميرات ثابتة
  2 - زنبرك حلزوني
  3 - المحور مع المؤشر
  4 - صحنين متحركين

• شريحة 14

  يمكنهم فقط قياس الجهد مباشرة. مناسب لقياس جهد التيار المتردد والتيار المتردد
  مزايا
  ليست حساسة للتردد
  عند القياس في DC ، يكون استهلاكهم الخاص تقريبًا صفراً
  مناسبة للقياسات في دوائر التيار المستمر والتيار المتردد
  عزم دوران عالٍ (يسمح باستخدامها كأدوات تسجيل ذاتي).

اعرض كل الشرائح

المحتوى

• شريحة 1

  تم تنفيذ العمل في إطار مشروع: "تحسين مؤهلات مختلف فئات المعلمين وتكوين كفاءاتهم التربوية الأساسية في مجال تكنولوجيا المعلومات والاتصالات" في إطار برنامج: "تكنولوجيا المعلومات في أنشطة معلم المادة"
  pptcloud.ru

• الشريحة 2

  لقد أنجزت العمل:
  ليونتيفسكي أناتولي بوريسوفيتش
  مدرس التربية الاضافية MOU الثانوية رقم 4
  محطة الفنيين الشباب
  مدينة اسكيتيم
  منطقة نوفوسيبيرسك.

• الشريحة 3

  الهندسة الكهربائية
  أعضاء:
  الأطفال من سن 11 إلى 16 سنة
  السؤال الأساسي: ماذا نعرف عن (الهندسة الكهربائية).
  موضوع الدراسة: الأجهزة الكهربائية المنزلية.
  موارد المعلومات:
  موارد الإنترنت والمنشورات المطبوعة وتطبيقات الوسائط المتعددة.
  درس الموضوع:

• الشريحة 4

  الهندسة الكهربائية

• الشريحة 5

  الأهداف: لمساعدة الطلاب على تحسين معرفتهم ومهاراتهم في الهندسة الكهربائية ، والاهتمام بالإبداع التقني ، بحيث يختار الطالب المزيد
  الطريق إلى التعليم.
  مهام:
  1. إعطاء المعرفة النظرية في أساسيات الهندسة الكهربائية.
  2. غرس المهارات العملية اللازمة لأداء الأعمال الكهربائية.
  3. تعليم كيفية استخدام أدوات القياس الكهربائية.
  4. اكتساب المهارات في تصميم الأجهزة والنماذج المختلفة.
  5. عمل معينات بصرية.
  6. تكوين القدرة على التكيف مع ظروف الحياة العصرية.
  الغايات والأهداف

• الشريحة 6

  مجموعة من الأسلاك والكابلات والأسلاك مع أدوات التثبيت المرتبطة بها ، والتي تدعم الهياكل والأجزاء الواقية ، والتي تعمل على نقل التيار الكهربائي من مصدر الطاقة إلى مصدر المستهلك.
  الأسلاك

• شريحة 7

  الأسلاك
  أنواع التمديدات الكهربائية
  مغلق
  افتح

• شريحة 8

  أجهزة الأسلاك - مجموعة من الأجهزة الكهربائية ، والتي تشمل المفاتيح والمفاتيح ، والموصلات الكهربائية ثنائية الاتجاه (المقابس ، والمقابس) ، والمشابك (كتل التلامس) ، وخراطيش المصابيح المتوهجة والصمامات الأوتوماتيكية.
  أجهزة الأسلاك

• شريحة 9

  أجهزة الأسلاك
  المشابك
  مآخذ
  حاملات المصابيح ، إلخ.
  القواطع

• شريحة 10

  المصهر هو أبسط جهاز يحمي الشبكة الكهربائية من الدوائر القصيرة والحمل الزائد الكبير.
  القواطع

• الشريحة 11

  القواطع
  القواطع
  حراري
  الكهرومغناطيسي
  مجموع

• الشريحة 12

  بعض الأجهزة الكهربائية لها تطبيقات متعددة الاستخدامات وتُستخدم في التركيبات الكهربائية الصناعية والمنزلية. تشتمل هذه الأجهزة على محركات كهربائية ، وهي عبارة عن تيار مباشر وتيار متناوب.
  محركات كهربائية

• الشريحة 13

  محركات كهربائية
  التيار المتناوب
  التيار المباشر

• شريحة 14

  الأجهزة المنزلية هي أجهزة كهربائية تستخدم في المنزل. قائمة الأجهزة الكهربائية كبيرة جدًا. تتشابه جميع الأجهزة في مبادئ التصميم والتشغيل ، ولها عدد من السمات المميزة عن بعضها البعض ، أي أنها متنوعة في تصميماتها حتى داخل المجموعة.

  الأجهزة

• الشريحة 15

  الأجهزة الكهربائية المنزلية
  حديد
  غلاية
  جهاز التلفاز
  خلاط

• الشريحة 16

  خلال الدرس ، تم الكشف عن مفهوم عام للهندسة الكهربائية ونطاقها وإمكانية استخدامها.
  ملخص الدرس

اعرض كل الشرائح

عرض تقديمي حول موضوع أنواع التدفئة. جهاز وتشغيل تسخين المياه. نسخة طبق الأصل

1

أنواع التدفئة. جهاز وتشغيل تسخين المياه

2

الغرض من الدرس: الغرض من الدرس: إتقان الكمبيوتر 2.2 "صيانة أجهزة التدفئة والتهوية القسرية وتكييف الهواء والمعدات الكهربائية ووحدات التبريد" Mastering PC 2.2 "صيانة أجهزة التدفئة والتهوية القسرية وتكييف الهواء والمعدات الكهربائية ، وحدات التبريد "

3

الغرض من التسخين: يستخدم نظام التدفئة للمحافظة على درجة الحرارة العادية داخل السيارة بغض النظر عن درجة الحرارة الخارجية يستخدم نظام التدفئة للحفاظ على درجة الحرارة العادية داخل السيارة بغض النظر عن درجة الحرارة الخارجية

4

أنواع تسخين المياه مجتمعة المياه الكهربائية الكهربائية

5

وفقًا لـ GOST ومتطلبات الظروف الصحية والصحية ، يجب أن تكون درجة الحرارة داخل السيارة

6

مع نظام تسخين المياه ، يتم تسخين السيارة باستخدام أنابيب تسخين موجودة على طول السيارة بأكملها ، حيث يتم تدوير الماء الساخن.

7

جهاز تسخين الماء الساخن غلاية تسخين موسع خزان مواسير تسخين مضخة يدوية مضخة تسخين صمامات اغلاق ومحابس ادوات القياس سخان هواء

8

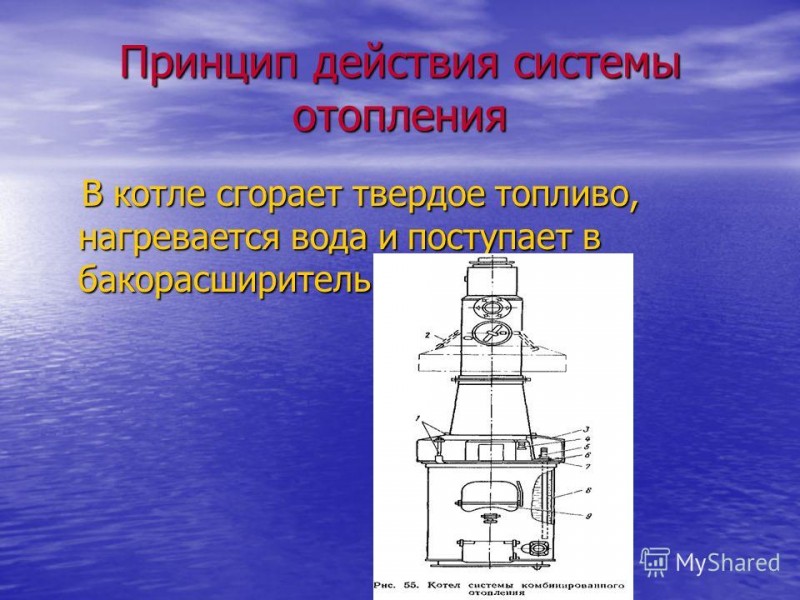

مبدأ تشغيل نظام التسخين يحترق الوقود الصلب في الغلاية ، ويتم تسخين الماء ويدخل إلى موسع الخزان يحرق الوقود الصلب في الغلاية ويتم تسخين الماء ويدخل إلى الخزان الموسع

9

الموسع يقبل الماء الزائد. يوجد منه فرعين لأنابيب التدفئة على طول السيارة بأكملها.

10

يمتد كل فرع من أنابيب التسخين على طول الجزء العلوي إلى الطرف المقابل للسيارة ، ثم ينخفض ​​، ويشكل الناهضون

11

من الناهضين ، تعمل أنابيب التدفئة على طول الجزء السفلي من السيارة على طول الجدران الجانبية وتنضم إلى الجزء السفلي من المرجل

12

يتم تزويد نظام التدفئة لسيارة الركاب بمضخة يدوية توجد في غرفة المرجل وتعمل على تجديد نظام التدفئة بالماء.

13

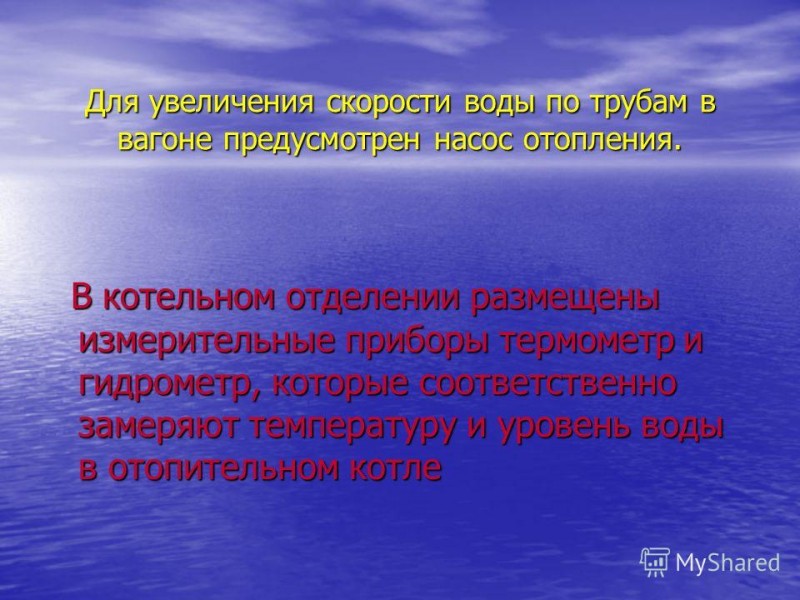

لزيادة سرعة الماء عبر الأنابيب ، يتم توفير مضخة تسخين في السيارة. يوجد في غرفة المرجل أجهزة قياس ترمومتر ومقياس كثافة السوائل ، والتي تقيس على التوالي درجة الحرارة ومستوى الماء في غلاية التسخين

14

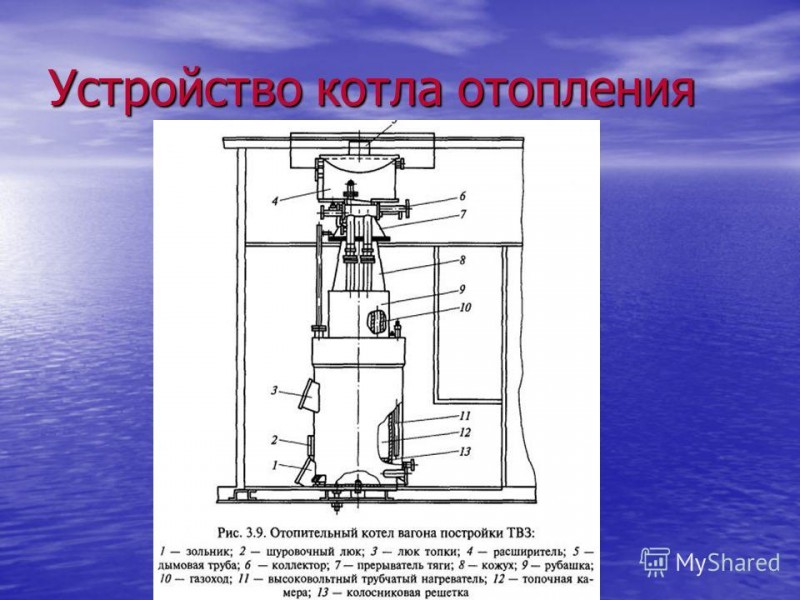

جهاز تسخين المرجل

15

قواعد إشعال الغلاية تحقق من المياه وجددها في نظام التسخين افحص المياه وجددها في نظام التدفئة قم بتنظيف صندوق الاحتراق من الخبث والرماد قم بتنظيف صندوق الاحتراق من الخبث والرماد ضع الحطب والرقائق على الشبكة واشعلها بالورق ضع الحطب والرقائق على الشبكة ، أضرم بالورق لأنه يحرق الحطب ، قم أولاً برمي فحم حجري أو فحم صغير ، ثم الفحم الخشن

16

درجة حرارة ماء الغلاية تعتمد على درجة حرارة الهواء الخارجي درجة حرارة الهواء الخارجي درجة حرارة ماء الغلاية +5 ؛ ؛ -15 + 70 ؛ وأدنى +90 ؛ +95

17

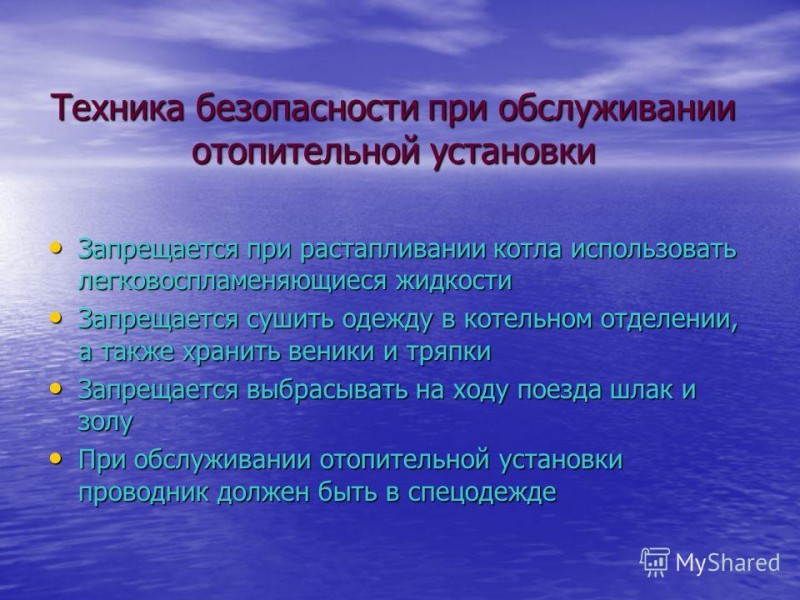

احتياطات السلامة عند صيانة تجهيزات التدفئة - يمنع استخدام السوائل القابلة للاشتعال عند صهر الغلاية. تجفيف الملابس في غرفة الغلاية ، وكذلك المكانس والخرق.يحظر التخلص من الخبث والرماد أثناء التنقل في القطار.يحظر التخلص من الخبث والرماد أثناء تشغيل القطار. يجب ارتداء ملابس العمل عند صيانة تجهيزات التدفئة ، يجب على الموصل ارتداء ملابس العمل

18

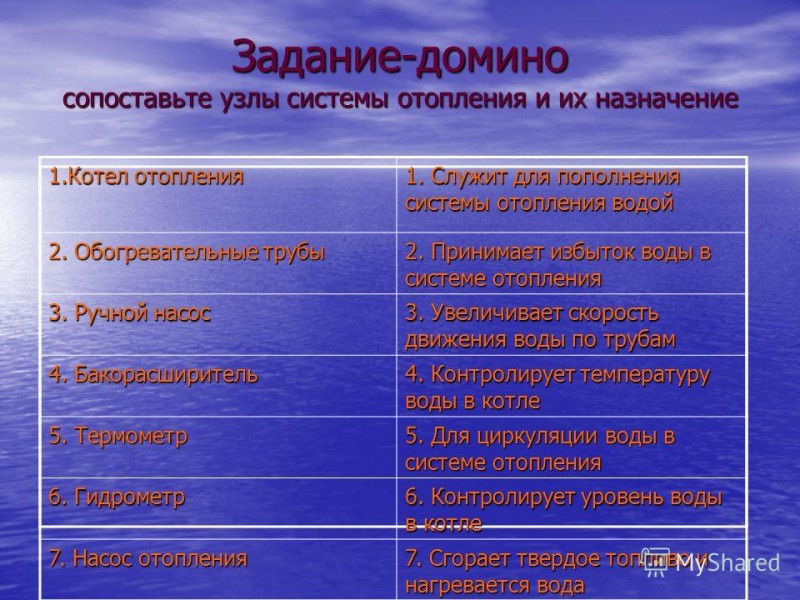

تتطابق مهمة Domino مع عقد نظام التدفئة والغرض منها 1. تسخين غلاية 1. يعمل على تجديد نظام التسخين بالماء 2. أنابيب التسخين 2. يأخذ الماء الزائد في نظام التدفئة 3. مضخة يدوية 3. تزيد من سرعة الماء الحركة عبر الأنابيب 4. موسع الخزان 4. يتحكم في درجة حرارة الماء في الغلاية 5. مقياس الحرارة 5. لتدوير المياه في نظام التدفئة 6. مقياس السوائل 6. يتحكم في مستوى الماء في الغلاية 7. مضخة التدفئة 7.حرق الوقود الصلب والماء مع ارتفاع درجات الحرارة

19

الإجابات الصحيحة

عرض تقديمي حول موضوع العدادات الكهربائية العدادات الكهربائية هي فئة من الأجهزة المستخدمة لقياس الكميات الكهربائية المختلفة. نسخة طبق الأصل

2

أدوات القياس الكهربائية هي فئة من الأجهزة المستخدمة لقياس الكميات الكهربائية المختلفة.

3

مقاييس التصنيف - لقياس قوة التيار الفولتميتر - لقياس الفولتميتر للجهد - لقياس المقاومة الكهربائية المتعددة (خلافًا للمختبرين ، وأجهزة القياس) الأجهزة المدمجة ومقاييس الواط والمقاييس - لقياس قوة التيار الكهربائي ؛ عدادات كهربائية لقياس الكهرباء المستهلكة

6

تعتمد أدوات القياس الكهربائية على تفاعل المجالات المغناطيسية.

7

يأخذون إطارًا من الألومنيوم الخفيف 2 على شكل مستطيل ، ويلفون ملفًا من الأسلاك الرفيعة حوله. تم تثبيت الإطار على محورين O و O '، حيث يتم أيضًا توصيل سهم الجهاز 4. يتم تثبيت المحور بواسطة نوابض حلزونية رفيعة 3. القوى المرنة للزنبركات ، تعيد الإطار إلى التوازن يتم تحديد الوضع في حالة عدم وجود تيار ، بحيث يتناسب مع زاوية انحراف السهم عن رصيد المركز. يتم وضع الملف بين أقطاب المغناطيس الدائم M بنصائح أسطوانية مجوفة. يوجد داخل الملف أسطوانة 1 مصنوعة من الحديد الناعم. يوفر هذا التصميم اتجاهًا شعاعيًا لخطوط الحث المغناطيسي في المنطقة التي توجد بها لفات الملف (انظر الشكل). نتيجة لذلك ، في أي موضع للملف ، تكون القوى المؤثرة عليه من جانب المجال المغناطيسي قصوى وتكون ثابتة عند شدة تيار ثابتة.

8

من خلال زيادة القوة الحالية في الإطار بمقدار مرتين ، يمكنك أن ترى أن الإطار سيتحول بزاوية أكبر بمرتين. تتناسب القوى المؤثرة على الإطار مع التيار بشكل مباشر مع القوة الحالية ، أي بمعايرة الجهاز ، يمكنك قياس القوة الحالية في الإطار. بالطريقة نفسها ، يمكن إعداد الجهاز لقياس الجهد في الدائرة ، إذا تم معايرة المقياس بالفولت ، ويجب اختيار مقاومة الحلقة الحالية بشكل كبير جدًا مقارنة بمقاومة قسم الدائرة التي نقوم بها. قياس الجهد ، حيث أن الفولتميتر متصل بالتوازي مع المستهلك الحالي ويجب ألا يحول الفولتميتر تيارًا كبيرًا حتى لا ينتهك شروط مرور التيار عبر المستهلك الحالي ولا يشوه قراءات الجهد في المدروس قسم من الدائرة الكهربائية.

9

الفولتميتر: تدور الإبرة في المجال المغناطيسي للمغناطيس

10

VOLTMETER - جهاز لقياس الجهد في جزء من دائرة كهربائية. لتقليل تأثير الفولتميتر المضمن على وضع الدائرة ، يجب أن يكون لديه مقاومة إدخال كبيرة. يحتوي الفولتميتر على عنصر حساس يسمى الجلفانومتر. لزيادة مقاومة الفولتميتر ، يتم تضمين مقاومة إضافية في سلسلة مع عنصرها الحساس.

11

AMMETER - جهاز لقياس التيار المتدفق عبر قسم الدائرة. لتقليل تأثير التشويه على الدائرة الكهربائية ، يجب أن تتمتع بمقاومة منخفضة للإدخال. يحتوي على عنصر حساس يسمى الجلفانومتر. لتقليل مقاومة مقياس التيار الكهربائي ، يتم توصيل مقاومة التحويل (التحويلة) بالتوازي مع عنصرها الحساس.

12

OMMETER - جهاز لقياس المقاومة الكهربائية ، والذي يسمح لك بقراءة المقاومة المقاسة مباشرة على الميزان. تستخدم الأدوات الحديثة لقياس المقاومة والكميات الكهربائية الأخرى مبادئ مختلفة وتعطي نتائج في شكل رقمي.

13

العدادات هي أدوات قياس كهربائية لحساب الكهرباء التي توفرها المحطة للشبكة أو التي يتلقاها المستهلك من الشبكة لفترة زمنية معينة.

14

المجال المغناطيسي في الطبيعة والتكنولوجيا ، المجال المغناطيسي في الطبيعة والتكنولوجيا. استخدام المجال المغناطيسي واستخدام المجال المغناطيسي.المجال المغناطيسي في الطبيعة والتكنولوجيا ، المجال المغناطيسي في الطبيعة والتكنولوجيا. استخدام المجال المغناطيسي واستخدام المجال المغناطيسي.

عرض تقديمي حول الموضوع: الطريقة التقليدية لتسخين الغرفة هي التسخين المباشر للتدفئة بالحمل الحراري - تسخين الغرفة باستخدام مشعات الماء

2

التسخين الحراري هو أسلوب تدفئة تقليدي للغرف يعني التسخين بالحمل الحراري تدفئة الغرفة باستخدام مشعات المياه (مسجلات) وتوفير الهواء الدافئ (تسخين الهواء). نظرًا لأن الهواء يرتفع ويخلق "وسادة حرارية" في الجزء العلوي من الغرفة ، فإن الاستهلاك المفرط للطاقة الحرارية أمر لا مفر منه للحفاظ على درجة حرارة مريحة في مكان العمل.

3

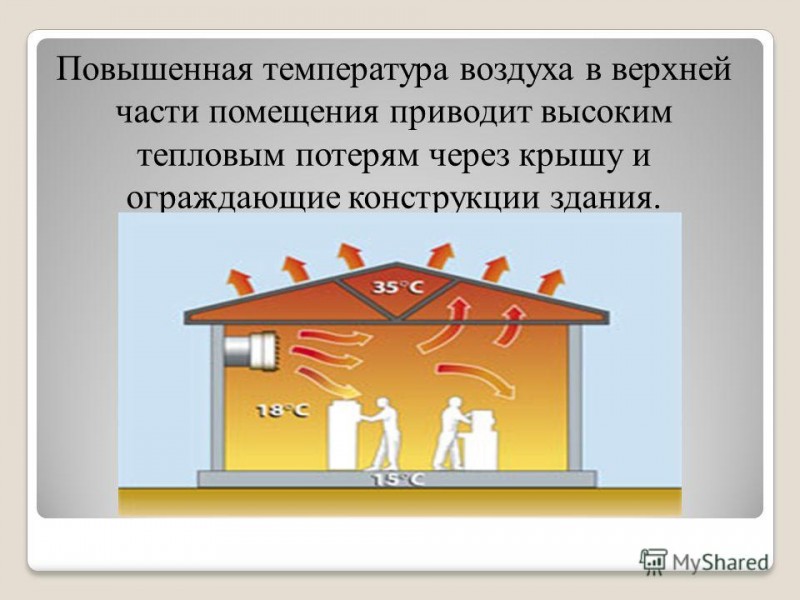

تؤدي درجة حرارة الهواء المرتفعة في الجزء العلوي من الغرفة إلى فقد حرارة عالية من خلال السقف ومغلف المبنى.

4

من المستحيل عمليًا تسخين الغرف العالية (فوق 15 مترًا) بكفاءة باستخدام طرق التسخين بالحمل الحراري. التدفئة بطيئة ، ولضمان الراحة ، من الضروري تسخين كامل حجم الهواء في الغرفة. يؤدي هذا إلى انخفاض كفاءة طرق التسخين التقليدية في ورش العمل الكبيرة.

5

حتى الآن ، يعد التسخين بالأشعة تحت الحمراء (الإشعاعي) أحد أكثر الطرق تقدمًا وفعالية لتدفئة المباني الصناعية الكبيرة.

6

يعتمد التسخين بالأشعة تحت الحمراء على مبدأ الإشعاع الحراري. يتم إجراء التسخين بالأشعة تحت الحمراء باستخدام بواعث الأشعة تحت الحمراء. يطلق على بواعث الأشعة تحت الحمراء مع درجة حرارة سطحها من 700 إلى 2000 درجة مئوية "ضوء" وهي أقرب إلى الضوء في الطول الموجي ، وتسمى بواعث الأشعة التي تبلغ درجة حرارة سطحها حوالي 400 درجة مئوية "مظلمة". الإشعاع الحراري هو نقل الطاقة الحرارية من مصدر بدرجة حرارة أعلى إلى جهاز استقبال ذي درجة حرارة أقل.

7

يمكن وضع البواعث بشكل مفيد فقط فوق المكان الذي يوجد فيه الأشخاص وتزويدهم بظروف درجة الحرارة اللازمة.

8

بعد التشغيل والتسخين إلى درجة الحرارة الاسمية ، تبدأ المشعات في إصدار موجات تمر عبر الهواء مع خسائر منخفضة للغاية وتسقط على الأرض ، حيث يتم تحويل طاقة الإشعاع إلى حرارة. وهذا يعني أن الهواء يسخن للمرة الثانية من الأرضية ، وبالتالي يصبح المكان الأكثر دفئًا في المبنى.

9

تعمل أنظمة التسخين المشعة بالأشعة تحت الحمراء المحلية على الغاز الطبيعي والمسال والكهرباء. هذه الأنظمة قادرة على توفير ظروف إنتاج مريحة.

10

تعمل أنظمة تسخين الغاز الحديثة التي تعمل بالأشعة تحت الحمراء تلقائيًا ، دون الحاجة إلى اهتمام موظفي التشغيل. بعد التثبيت والتعديل لمدة 15 عامًا ، يمكن تقييد عمليات الفحص الدورية. ونتيجة لذلك ، تم تخفيض تكاليف الإصلاح والصيانة إلى 3-5٪ من إجمالي تكاليف أنظمة التسخين بالغاز المشع مقارنة بنسبة 20-40٪ في أنظمة تسخين الهواء البديلة مع التوزيع المركزي للناقل الحراري (تسخين المياه أو البخار).

11

توفير أموال الميزانية للتدفئة من 30 إلى 70٪ ؛ توفير الطاقة واستهلاك الغاز حتى 40٪ مقارنة بأنظمة تدفئة الأماكن التقليدية ؛ الاستخدام المريح (إمكانية تسخين المنطقة عند برمجة درجة حرارة كل منطقة على حدة وبشكل مستقل عن بعضها البعض) وخدمة بسيطة ؛ التسخين المباشر للنظام ، وليس الهواء ، مما يؤدي إلى توفير كبير في الطاقة ، ونظام التسخين بالأشعة تحت الحمراء صامت ولا يخلق حركة هواء ؛ فترة الاسترداد من 1 إلى 2 مواسم تدفئة ؛

12

توفير الغاز والطاقة الحرارية خلال غير ساعات العمل وعطلات نهاية الأسبوع - القدرة على تسخين مناطق مختلفة بدرجات حرارة مختلفة ؛ تتحقق درجة حرارة الراحة عند انخفاض درجة حرارة الهواء بسبب المكون المشع ؛ تحقيق مستوى تدفئة مريح في 5 دقائق بعد التشغيل ؛ أدنى حاجة للكهرباء. الكهرباء مطلوبة فقط عند بدء تشغيل النظام (ليس أكثر من 45 ثانية بعد التشغيل) ؛ لا تلوث بيئي ؛ عمر الخدمة أكثر من 20 عامًا.

13

المراجع 1. تسخين الغاز بالأشعة تحت الحمراء. Tekhpromstroy. نظام الغاز للتدفئة بالأشعة تحت الحمراء (المشعة). Uralstroyportal Pshenichnikov V. M.، Shkuridin V.G.تسخين الغاز بالأشعة تحت الحمراء للمؤسسات الصناعية. Nortech Engineering Group تدفئة الأشعة تحت الحمراء. تدفئة موفرة للطاقة. البنية التحتية.

عرض تقديمي حول موضوع التكنولوجيا حول الموضوع موضوع الدراسة هو تقنيات توفير الحرارة موضوع الدراسة هو نظام التدفئة لمدرسة MBOU Far الثانوية والهدف هو تحسين نظام درجة الحرارة في المدرسة .. التنزيل مجانًا وبدون تسجيل. نسخة طبق الأصل

2

موضوع الدراسة: تقنيات توفير الحرارة موضوع الدراسة: نظام تدفئة MBOU "مدرسة Dalnaya الثانوية" الغرض: تحسين نظام درجة الحرارة في المدرسة الفرضية: من خلال تحديد أوجه القصور في نظام التدفئة لـ MBOU "مدرسة Dalnaya الثانوية" ، اختر نظام التدفئة الأمثل ، وتحسين نظام درجة الحرارة في المدرسة

3

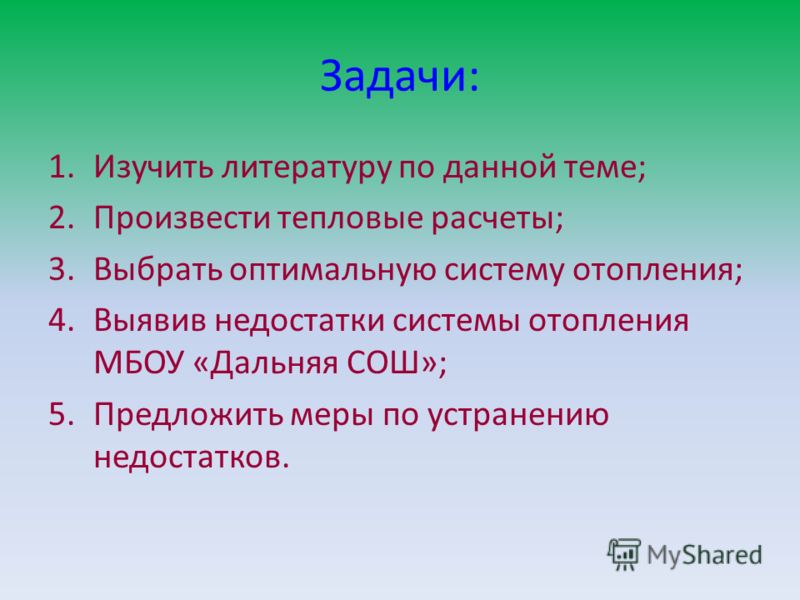

المهام: 1. دراسة الأدبيات حول هذا الموضوع. 2. إجراء الحسابات الحرارية. 3. اختر نظام التسخين الأمثل ؛ 4. الكشف عن أوجه القصور في نظام التدفئة من MBOU "مدرسة ثانوية بعيدة". 5. اقتراح إجراءات تصحيحية.

4

ملاءمة

8

قوانين البناء: SNiP "الحماية الحرارية للمبنى" SNiP II-3-79 "هندسة حرارة البناء" SP "تصميم الحماية الحرارية للمباني" SNiP "علم مناخ البناء" SNiP "التدفئة والتهوية وتكييف الهواء"

9

نظام تدفئة MBOU "مدرسة Dalnyaya الثانوية"

10

حساب الهندسة الحرارية لإحاطة الهياكل

11

معامل انتقال الحرارة للجدران الخارجية الاسم سمك الطبقة ، م الكثافة ، كجم / م 3 معامل التوصيل الحراري ، وات / م 0 درجة مئوية 4. الجير 0 ، .7

12

معامل نقل الحرارة للطلاء الاسم سماكة الطبقة ، م الكثافة ، كجم / م 3 معامل التوصيل الحراري ، W / م 0 درجة مئوية - ذراع تسوية الرمل 0.76 4. بلاطة خرسانية مسلحة 0.225001.92

13

معامل انتقال الحرارة الأرضية الاسم سمك الطبقة ، م الكثافة ، كجم / م 3 معامل التوصيل الحراري ، W / م

14

معاملات انتقال الحرارة للسياج

15

الحساب الحراري للخزانة "Technology" ، "Computer Science" ، "History" رقم الغرفة ، الاسم ودرجة الحرارة الداخلية ، 0 C خصائص السياج K، W / (m 2 0 C) n (t in - tn)، 0 C 1+ Q OGR، W الاسم اتجاه الجوانب الحجم ، m b x h A ، m الاتجاه التقنيات الأخرى NSZ5.7x2.7515.681.91550.05، 10.051، NSV5.7x2.7515.681.91550.05 1، OKS1.9x1.9x310.830.87550.10.051.15600 Floor-11.5x5.765.551 ، β = 0.27 NDVS1.4x2.12.940.72550 ، 10.051 ، المعلوماتية NSZ5.7x2.7515.681.91580.05 1 ، NSS 11.5x2.75-10.83 20.801.91580.10.051 ، NSV5.7x2.7515.681.91580 87580.10.051 ، التاريخ 9x310.830.87580.10.051.15630 KR-11.5x5.765.552 ،

16

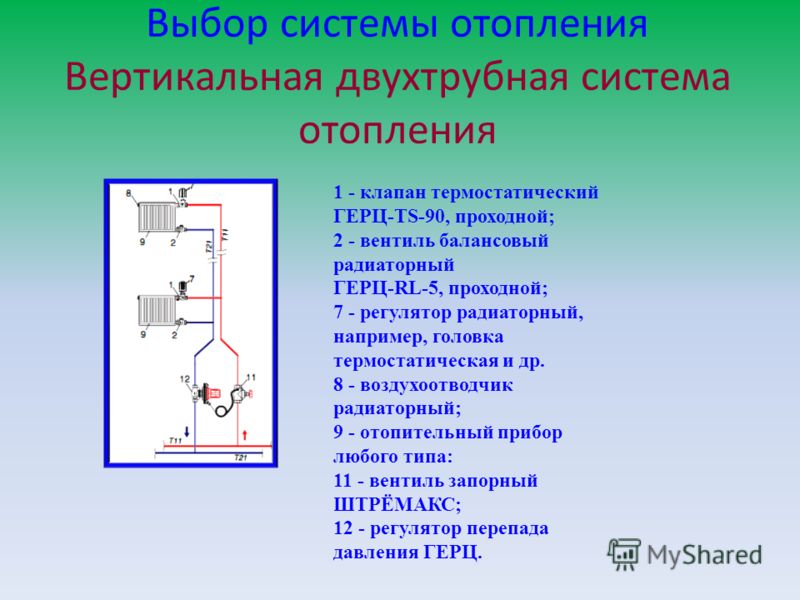

اختيار نظام التدفئة نظام تسخين عمودي ثنائي الأنابيب 1 - صمام ترموستاتي HERZ-TS-90 ، عبر الممر ؛ 2 - صمام المبرد المتزن HERZ-RL-5 ، عبر الممر ؛ 7 - منظم المبرد ، على سبيل المثال ، رأس ثرموستاتي ، إلخ. 8 - فتحة تهوية المبرد ؛ 9 - سخان من أي نوع: 11 - صمام الإغلاق STREMAX ؛ 12 - منظم الضغط التفاضلي هيرز.

17

اختيار أنواع السخانات:

18

تحديد أبعاد السخان St Q، WG kg / hn، pcs R، Pa / md 0، mmV، m / s St x3.50.30، St x3.50.30، St x3.50.30، St x3.50 .30.3

19

عيوب نظام التدفئة مقاومة منخفضة بشكل ملحوظ لانتقال الحرارة لغلاف المبنى الأنابيب غير الصحيحة إلى السخان عدد غير كافٍ من أقسام السخان دوران منخفض لسائل العمل

20

الجزء الاقتصادي الاسم الكمية سعر الوحدة الإجمالي 1 قسم من الحديد الزهر h = 600 مم ب = 160 مم 48 قطعة 385 فرك / قطعة فرك. 2 أنبوب معدني من البوليمر 40 × 3.5 مم 66 م 40 فرك / م 2640 فرك. 3 صمام الكرة 32 قطعة فرك. 4 فتحات تهوية 12 قطعة فرك. 5 تركيبات للأنابيب 12 مجموعة 2400 فرك. 6 فرك أخرى. 7 إجمالي فرك.

21

التدابير التصحيحية زيادة مقاومة انتقال الحرارة من غلاف المبنى الأنابيب المناسبة إلى السخان العدد الكافي لأقسام السخان التدوير الضروري لسائل العمل
