أنواع غلايات الغاز ذات الدائرة المزدوجة ، مبدأ التشغيل ، مراجعة معايير الاختيار لأفضل العلامات التجارية

تنظيم إمداد الغاز إلى الغلاية ودوران المياه في النظام

إذا كان الموقد الغازي مشدودًا ، فسوف يتدفق الغاز بحجم أصغر ، وسيصبح اللهب أصغر وستكون درجة الحرارة الناتجة أقل. في الغلايات الحديثة ، تحدث هذه العملية تلقائيًا: يتم التحكم في درجة الحرارة وتحويلها إلى الوضع المطلوب من تلقاء نفسها.

إذا انطفأ الموقد ، فلن يتمكن الغاز الوارد من الاحتراق وسيشكل خطرًا على الغرفة وسكانها. توجد آليات آلية يمكنها تنظيم هذه العملية وتحديد ما إذا كان النظام جاهزًا لتزويد الغاز. إذا لم يكن الأمر كذلك ، فإن الغاز ببساطة لا يتدفق. من أجل تسخين الغرفة بشكل أسرع بسبب دوران المياه في نظام التدفئة ، تم تجهيز الغلايات بمضخات.

وبالتالي ، بناءً على نوع وفئة وطراز المرجل ، يمكن تثبيته:

• مضخة؛
• نظام التحكم؛
• نظام الأمان
• أنظمة الحماية والتشخيص.

تم تجهيز معظم الطرز الحديثة بإمدادات الغاز الأوتوماتيكية ، والحماية في حالات الطوارئ ، والتحكم في درجة الحرارة: فهي تتحكم بشكل مستقل في تشغيل المضخة ، والحالة الحالية للمستوى الحراري ، وبدون تدخل يدوي ، أوضاع التبديل والحالات. ليس من الضروري أن يتدخل الشخص الذي اشترى الغلاية بعملها المستقل إلا إذا كان الجهاز في حالة جيدة بالطبع. وفي حالة تعطل وحدة أو آلية أو أخرى يتم توفير صيانة للغلايات الغازية.

غلايات الدائرة المفردة والمزدوجة

على الرغم من حقيقة أن غلاية التدفئة هي جهاز معقد ، إلا أن مخططها الأساسي واضح لكل من يريد معرفة ذلك. على سبيل المثال ، فإن الإجابة على سؤال ما هي غلاية الغاز ذات الدائرة المزدوجة بسيطة للغاية. تم تصميم الغلاية للتدفئة المنزلية ، حيث تزود الدائرة (نظام الأنابيب في جميع أنحاء الغرفة) بالحرارة. إذا تم توصيل نظام تسخين المياه أيضًا بالغلاية ، والذي يتم إجراؤه وفقًا لنفس المبدأ تقريبًا ، فإن المرجل يخدم دائرتين ومجهز بمبادلين حراريين. بناءً على ذلك ، يتم تقسيم الغلايات إلى دائرة مفردة ومزدوجة.

وبالتالي ، فإن غلايات الغاز للتدفئة وإمدادات المياه الساخنة هي غلايات ذات دائرة مزدوجة. إذا كانت هناك دائرة واحدة فقط (تسخين فقط) ، فعندئذٍ يتم تسخين أنابيب التسخين فقط ، وإذا كان هناك اثنان (تسخين وتسخين المياه) ، فإن النظام يرسل بالتناوب الماء الساخن إما إلى نظام الأنابيب المخصص للتدفئة ، أو إلى أنابيب لتزويد المياه.

كيف تعمل غرفة المرجل

غرفة المرجل عبارة عن نظام هندسي معقد وعالي الدقة يتكون من عدد كبير من العناصر.

ترتبط غرفة المرجل ارتباطًا وثيقًا بعدد من الشبكات الهندسية الأخرى لمنزل أو مؤسسة ، وما إلى ذلك ، وبالتالي فإن تشغيلها المستقر يعد شرطًا مهمًا للسلامة. حتى تتمكن من فهم ماهية هذا النظام بشكل أفضل ، يجب أن تصف كيفية عمل غرفة المرجل

غلايات الغاز

مبدأ تشغيل غلاية الغاز هو كما يلي: يتم توفير الوقود من خط أنابيب الغاز أو من خزان الغاز إلى موقد المرجل. وهذا بدوره يضمن احتراق الغاز في الغرفة المقابلة. في هذه العملية ، يتم إطلاق الحرارة ، مما يؤدي إلى تسخين المبرد الذي يمر عبر المبادل الحراري للغلاية.

يتم إرسال المبرد الساخن إلى مشعب التوزيع ، حيث يتم توزيعه بين دوائر التسخين المتوفرة في النظام (يمكن أن تكون هذه مشعات تدفئة ، تدفئة أرضية ، غلاية ماء ساخن ، إلخ). عندما ينتقل المبرد على طول الدوائر ، يبرد ويتم إرساله عبر خط العودة إلى المرجل للتدفئة. وبالتالي ، يتم إنشاء حلقة مفرغة.

يشتمل مشعب التوزيع على معدات مختلفة تقوم بتدوير المبرد والتحكم في درجة حرارته.يتم توفير إزالة منتجات الاحتراق بواسطة مدخنة. يتم التحكم في غرفة الغلاية عن طريق الأتمتة.

غلايات الديزل

يشبه مبدأ تشغيل غلايات الديزل إلى حد ما أنظمة الغاز. عند تشغيل الغلاية ، يبدأ جهازان في العمل في وقت واحد - المعزز ومضخة الوقود التي تزود الفوهة بالوقود. هذا يخلق الضغط الأمثل ، الذي تحدده الشركة المصنعة ، وهذا يضمن إمدادًا موحدًا بوقود الديزل. مؤشرات الضغط في الفوهة تصل إلى 10-16 بار.

ثم يتم إجراء عمليتين في وقت واحد - رش الوقود من خلال الفوهة وتطبيق الجهد على أقطاب الإشعال. يتبع اشتعال خليط الوقود ، يبدأ تشغيل غرفة المرجل في الوضع العادي.

إذا كنت بحاجة إلى تركيب أو إصلاح معدات الغلايات ، يرجى الاتصال بشركة EnergoStroyTechService LLC.

مبدأ التشغيل

يقوم المرجل ذو الدائرة المزدوجة بتسخين المبرد في المبادل الحراري. تعمل عملية التسخين بأكملها بفضل منظم الحرارة الذي يبدأ تشغيل غلاية ذات دائرة مزدوجة إذا انخفضت درجة حرارة المبرد إلى مستوى معين. عندما يبدأ منظم الحرارة ، فإنه يعطي أوامر لمضخة الدوران. تبدأ المضخة بدورها في العمل وتنتج حركة المبرد في خط أنابيب الإرجاع. نتيجة لذلك ، يبدأ المبرد ، الذي يتم تسخينه في المبادل الحراري ، في الدوران عبر النظام.

بعد البدء ، يبدأ جهاز الغاز بقدرة منخفضة ، لكن أثناء عملية التسخين يزداد إلى الحد الأقصى. ولكن في حالة ضبط وضع التشغيل ، يتم تسخين الغلاية إلى درجة الحرارة المطلوبة. يتم التحكم في هذه العملية عن طريق الأتمتة ، مع تسخين سريع للغاية ، يتم إيقاف تشغيل الغلاية ، أي أنها تغلق إمداد الغاز إلى الموقد.

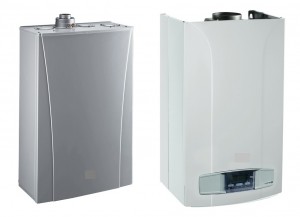

أرز. 2 غلاية مزدوجة الدائرة مثبتة على الحائط

يتم تسخين المبادل الحراري بواسطة الطاقة الحرارية المنبعثة من احتراق الغاز. وبالتالي ، توجد غرفة الاحتراق مع الموقد أدناه ، وفوقها يوجد بالفعل مبادل حراري.

عندما يصل المبرد في نظام التسخين إلى درجة الحرارة المحددة ، يتلاشى الموقد تدريجياً ، ثم لا يتدفق الغاز على الإطلاق. علاوة على ذلك ، فإن غلاية الغاز ذات الدائرة المزدوجة في وضع الاستعداد ، حتى صدور أمر ترموستات جديد.

بالنسبة للوظيفة الثانية للوحدة ذات الدائرتين - إمداد الماء الساخن ، يتم تنفيذها باستخدام صمام ثلاثي الاتجاه. إنه يسد مسار المبرد إلى نظام التدفئة ، بينما يدخل الماء في المبادل الحراري الثانوي ، المصمم لإمداد الماء الساخن. يقع هذا المبادل الحراري فوق الابتدائي. يتم تنشيط الصمام ثلاثي الاتجاهات عند فتح صنبور الماء ، وبعد إغلاقه ، تستمر الغلاية ذات الدائرة المزدوجة في العمل لتسخين المبرد للمشعات.

يمكن أن يكون اشتعال الغلايات الغازية من نوعين:

• كهربائي - هذا النوع من الاشتعال في الأجهزة التي تعمل بالكهرباء. بفضل وحدة التحكم ، يحدث هذا الاشتعال تلقائيًا ؛
• اشتعال بيزو - تم تجهيز الغلايات الرخيصة بهذا النوع من الإشعال ، وهو نظام غير متطاير. يحدث الاشتعال عن طريق الضغط على زر على الجسم. في هذه الحالة ، الشاعل يعمل باستمرار.

أرز. 3 غلاية أرضية مزدوجة الدائرة

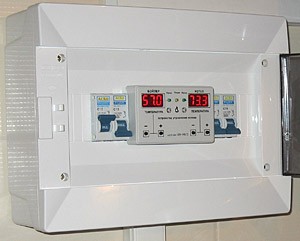

أجهزة التحكم الحراري

لضبط تشغيل المرجل تلقائيًا ، يتم استخدام العديد من الأجهزة المدمجة.

منظم الحرارة أو المبرمج مسؤول عن التحكم في درجة الحرارة.

في نماذج أبسط من الغلايات ، يتم التحكم في درجة الحرارة بواسطة عنصر حراري - جهاز خاص ، وهو عبارة عن هيكل معدني يمكنه تغيير الأبعاد (النقصان أو الزيادة) تحت تأثير درجة الحرارة. أثناء التسخين / التبريد ، يغير العنصر الحراري حجمه من خلال العمل على رافعة مثبتة بالقرب منه ، والتي تغلق أو تفتح مخمد السحب قليلاً. يعتمد حجم الهواء الداخل إلى غرفة الاحتراق ، بدوره ، على قوة الدفع ، التي تتحكم في عملية الاحتراق.

في النماذج المتقدمة ، يتم تثبيت وحدات تحكم تنظم تدفق الهواء باستخدام مروحة مدمجة. وبالتالي ، يمكن أن يكون منظم الحرارة جهازًا بسيطًا أو معقدًا ، وحتى قابل للبرمجة. تستطيع منظمات الحرارة القابلة للبرمجة - المبرمجون - التحكم في تنفيذ الإعدادات المحددة طوال الأسبوع ، مع مراعاة درجة الحرارة المطلوبة حتى دقيقة.

يتيح لك الاستخدام السليم لإعدادات منظم الحرارة تحقيق وفورات في استهلاك الطاقة بنسبة 20-30٪ ، مما يقلل بشكل كبير من تكاليف التدفئة. بعد إعادة النظر في الحاجة إلى شراء هذا الجهاز ، يمكنك شراء مبرمج لغلاية الغاز ، حتى لو كان لديك بالفعل غلاية.

المبرمجون عبارة عن أجهزة توفر تحكمًا تلقائيًا في درجة الحرارة. يمكن لهذه الأجهزة توفير استهلاك الطاقة وتوفير التحكم في المناخ الداخلي المطلوب وإطالة عمر معدات التدفئة. يمكنك تنظيم درجة حرارة الماء في نظام التدفئة ودرجة حرارة الهواء في الغرفة. يوفر التحكم القياسي في درجة حرارة الماء إمكانية تشغيل / إيقاف تشغيل آلية التسخين يدويًا أو تلقائيًا ، اعتمادًا على درجة حرارة الماء المطلوبة في الرادياتير.

إذا أصبح الجو أكثر برودة أو أكثر دفئًا خارج النافذة ، يلزم وجود درجة حرارة مياه مختلفة في الأنابيب ويجب إجراء إعدادات جديدة. يمكن تجهيز هذه الأنظمة بشاشة إلكترونية وتعديل تلقائي. لكن مبدأ عملهم هو إدخال النظام باستمرار في مثل هذا الوضع الذي يتم فيه الوصول إلى درجة حرارة الماء المطلوبة عن طريق بدء / إيقاف تشغيل الغلاية كل بضع دقائق. في هذا الوضع من الاستعداد المستمر لتشغيل الموقد ، تعمل المضخة باستمرار. إنها ترتدي المعدات.

الخيار الأكثر تبريرًا هو المبرمج الذي يتحكم في درجة حرارة الهواء في الغرفة ، وليس الماء في الأنابيب ، عند ضبط درجة الحرارة المريحة المطلوبة والتحكم في الغلاية ، وكذلك تشغيلها وإيقافها ، أثناء التشغيل والدوران من المضخة فقط عندما يتم تشغيل مستشعر تغيير درجة حرارة الهواء. يبرد الهواء ويسخن بشكل أبطأ ، لذلك تكون عمليات البدء أقل تكرارًا ، مما يقلل من تكاليف الطاقة ويقلل من تآكل المعدات. أولئك الذين يرغبون في الحصول على مدخرات أكثر أهمية ودرجة حرارة مريحة يشترون مبرمج غرفة لغلاية غاز ، وهم ممثلون على نطاق واسع في السوق.

مبدأ تشغيل الغلاية وجهازها

الصورة 1. مخطط هيدروليكي لغلاية ذات دائرة مزدوجة في وضع التسخين.

أجهزة الغاز ذات دائرتين للتدفئة لها مبدأ التشغيل التالي. يتم نقل حرارة الغاز الطبيعي المحترق إلى المبادل الحراري الموجود فوق موقد الغاز. يتم تضمين هذا المبادل الحراري في نظام التدفئة الرئيسي ، أي أن الماء الساخن فيه سوف يدور من خلال نظام التدفئة. يتم تداول الماء عن طريق مضخة مدمجة في المرجل. لتحضير الماء الساخن ، تم تجهيز جهاز الدائرة المزدوجة بمبادل حراري ثانوي.

يوضح الرسم البياني المعروض في الصورة 1 عمليات العمل الجارية وترتيب المعدات:

1. الموقد الغازي.
2. مضخة الدورة الدموية.
3. ثلاثي صمام.
4. دارة DHW ، مبادل حراري للوحة.
5. مبادل حراري لدائرة التسخين.

• د - مدخلات (رجوع) نظام التدفئة للتدفئة ؛
• أ - توريد المبرد الجاهز لأجهزة التدفئة ؛
• ج - مدخل الماء البارد من الرئيسي ؛
• ب- إخراج الماء الساخن الجاهز للاحتياجات الصحية والاستخدام المنزلي.

مبدأ تحضير الماء من أجل الماء الساخن المنزلي هو كما يلي: الماء المسخن في المبادل الحراري الأول (5) ، الموجود فوق الموقد الغازي (1) والمصمم لتسخين دائرة التسخين ، يدخل المبادل الحراري للوحة الثانية (4) ، حيث تنقل حرارتها إلى دائرة الماء الساخن المنزلي.

كقاعدة عامة ، تحتوي الغلايات ذات الدائرة المزدوجة على خزان تمدد مدمج للتعويض عن التغيرات في حجم المبرد.

يسمح لك مخطط غلاية الدائرة المزدوجة بإنتاج الماء الساخن وتسخينه للتدفئة فقط في أوضاع معينة.

تصميم غلاية غاز مزدوجة الدائرة.

لا يمكن استخدام المرجل لكل من الماء الساخن المنزلي والتدفئة في وقت معين. على سبيل المثال ، أثناء تشغيل الجهاز ، يتم تسخين نظام التسخين عند درجة حرارة معينة ، ويتم التحكم في عملية الحفاظ على درجة الحرارة بواسطة المرجل الأوتوماتيكي ، ويتم تدوير المبرد عبر شبكة التدفئة بواسطة مضخة.

في لحظة معينة ، يتم فتح صنبور الماء الساخن للاحتياجات المنزلية ، وبمجرد أن يبدأ الماء في التحرك على طول دائرة DHW ، يتم تنشيط مستشعر تدفق خاص مثبت في المرجل. بمساعدة الصمام ثلاثي الاتجاهات (3) ، يتم إعادة تشكيل دوائر تدفق المياه في الغلاية. أي أن الماء المسخن في المبادل الحراري (5) يتوقف عن التدفق إلى نظام التسخين ويتم توفيره للمبادل الحراري للوحة (4) ، حيث ينقل حرارته إلى نظام DHW ، أي الماء البارد الذي وصل من خط الأنابيب (C) من خلال خط الأنابيب (B) الذي يتم تقديمه للمستهلكين في شقة أو منزل.

في هذه اللحظة ، يتم الدوران في دائرة صغيرة ولا يسخن نظام التدفئة طوال مدة استخدام DHW. بمجرد إغلاق الصنبور على مدخل DHW ، يتم تشغيل مستشعر التدفق ويفتح الصمام ثلاثي الاتجاهات دائرة التسخين مرة أخرى ، يحدث تسخين إضافي لنظام التدفئة.

في أغلب الأحيان ، يشير مخطط جهاز غلاية الغاز ذات الدائرة المزدوجة إلى وجود مبادل حراري للوحة. كما ذكرنا سابقًا ، فإن الغرض منه هو نقل الحرارة من دائرة التسخين إلى دائرة إمداد المياه. مبدأ هذا المبادل الحراري هو أن مجموعات الألواح بالماء الساخن والبارد يتم تجميعها في عبوة حيث يحدث انتقال الحرارة.

يتم التوصيل بطريقة محكمة: وهذا يمنع اختلاط السوائل من الدوائر المختلفة. بسبب التغير المستمر في درجة الحرارة ، تحدث عمليات التمدد الحراري للمعدن الذي يتكون منه المبادل الحراري ، مما يساهم في الإزالة الميكانيكية للمقياس الناتج. المبادلات الحرارية للوحة مصنوعة من النحاس أو النحاس الأصفر.

مخطط توصيل مرجل الدائرة المزدوجة.

يوجد مخطط مرجل مزدوج الدائرة يتضمن مبادل حراري مدمج.

يقع فوق موقد الغاز ويتكون من أنابيب مزدوجة. أي أن أنبوب دائرة التسخين يحتوي على أنبوب ماء ساخن داخل مساحته.

يتيح لك هذا المخطط الاستغناء عن مبادل حراري لوحة وزيادة الكفاءة بشكل طفيف في عملية تحضير الماء الساخن.

عيب الغلايات ذات المبادل الحراري المشترك هو أن الحجم يترسب بين الجدران الرقيقة للأنابيب ، مما يؤدي إلى تدهور ظروف تشغيل الغلاية.

أنواع شعلات الغاز

يتم إنتاج الغلايات ذات الدائرة المزدوجة المثبتة على الحائط بنوع مفتوح من الموقد الغازي وبواحد مغلق. يتطلب موقد الغاز المفتوح في الغلاية توفير الكمية اللازمة من الهواء لاحتراق الغاز من الغرفة التي تم تركيب غلاية الغاز فيها. على سبيل المثال ، المخطط المعتاد لسخان نموذجي لتسخين المياه.

يحتوي الجهاز المزود بموقد مغلق على مساحة معزولة لاحتراق الغاز من الغرفة. يتم سحب الهواء لعملية الاحتراق خارج المبنى. في أغلب الأحيان ، يتم توصيل هذه الأجهزة باستخدام مدخنة متحدة المحور تذهب إلى الجدار الخارجي للمبنى. يتكون من أنبوبين يقعان واحد في واحد. يدخل هواء الاحتراق من خلال الأنبوب الخارجي ، وتتم إزالة منتجات الاحتراق من خلال الأنبوب الداخلي.

من الممكن الاتصال بانبعاثات نواتج الاحتراق في المدخنة المقصودة للمبنى وسحب الهواء من خلال إمداد خط الأنابيب الجانبي. تسمى الغلايات ذات الموقد المغلق بالشاحن التوربيني ، حيث تحتوي على منفاخ هواء كهربائي مدمج من النوع التوربيني.ميزة هذه الأجهزة الغازية هي سلامة التشغيل. لا يتطلب عملهم مراقبة مستمرة لإمداد الهواء ، وتهوية الغرفة ، ولا يتم استبعاد دخول منتجات الاحتراق إلى شقة أو منزل. بسبب الجر الزائد ، يحدث احتراق أكثر كفاءة وتسخين أسرع للمياه.

جهاز غلاية غاز مثبتة على الحائط.

يمكن توصيل أجهزة الغاز ذات الدائرة المزدوجة في وضع المرجل. يتضمن وضع التشغيل هذا تسخين الماء وتراكمه اللاحق في المرجل ، ومنه يتم توفير الماء بالفعل إلى نقاط سحب الماء.

تتميز سخانات غاز التكثيف بحقيقة أن تصميمها يسمح بتكثيف بخار الماء الموجود في منتجات احتراق الغاز. أثناء عملية التكثيف ، يتم إطلاق حرارة إضافية ، والتي تستخدم إما لدائرة التسخين أو لدائرة DHW. قد يشتمل المخطط على تكوين مكثف على مبادل حراري أولي مصمم خصيصًا أو على جهاز إضافي يقع فوق المبادل الحراري الأساسي.

يجب أن تشتمل جميع غلايات الغاز ذات الدائرة المزدوجة على وحدة أتمتة وأجهزة استشعار للتحكم من أجل التشغيل السليم والآمن. تراقب الأتمتة المعلمات المحددة لتسخين المياه في الدوائر ، ويمكن استخدامها جنبًا إلى جنب مع أجهزة الاستشعار عن بعد لدرجة حرارة الهواء الداخلي. تسمح لك مستشعرات الجر والتحكم في الإغلاق الطارئ لإمدادات الغاز بتشغيل الغلاية بأكثر الطرق أمانًا.

للاستخدام طويل المدى لجهاز يعمل بالغاز ، يجب إجراء تركيب كفء ، بما في ذلك حساب الطاقة والتركيب وفقًا لمعايير السلامة وعمليات التشغيل عالية الجودة.

يجب أن يتم العمل على تركيب معدات الغاز فقط من خلال خدمات الغاز الخاصة الحاصلة على شهادة لتنفيذها.

مبدأ تشغيل جزء المرجل 2

لكنها لا تنتهي عند هذا الحد. بعد التشغيل ، يبدأ المرجل في العمل في الارتفاع. أولاً عند الحد الأدنى من الطاقة ، وفي النهاية يصل إلى الحد الأقصى. عندما يقوم مرجل غاز مزدوج الدائرة مثبت على الحائط بتسخين الوسائط إلى درجة حرارة محددة مسبقًا في مرحلة ما ، تنتقل الوحدة إلى وضع التعديل. إذا تجاوزت الطاقة الطاقة المسموح بها عند بدء التشغيل الأول ، يرسل المعالج الدقيق إشارة لإيقاف تشغيل الموقد. يتم إعادة التنشيط بعد ثلاث دقائق. حجرة الاحتراق معدنية ولها لف خاص مقاوم للحرارة. فوقه مبادل حراري ، أسفله موقد. يضيء الأخير بالضبط في الوقت الذي تنخفض فيه درجة حرارة الناقل في النظام ويحتاج الماء إلى التسخين. يتحول معها في التشغيل ومضخة الدورانمصمم لدفع المياه من خلال نظام مغلق. عندما يتم الوصول إلى درجة الحرارة المحددة ، ينتقل غلاية الدائرة المزدوجة المثبتة على الحائط بالغاز إلى وضع الاستعداد. في بعض الطرز ، يحترق الموقد ، ولكن على الأقل ، في حالات أخرى ، ينطفئ ويضيء عند توفير الغاز.

مبدأ تشغيل غلاية الغاز ذات الدائرة المزدوجة

سنبدأ الآن في تحليل مبدأ تشغيل غلاية الغاز ذات الدائرة المزدوجة. اكتشفنا الغرض من العقد والوحدات الفردية ، والآن ستساعدنا هذه المعرفة في فهم كيفية عمل كل هذه المعدات. سننظر في مبدأ التشغيل في وضعين:

• في وضع التدفئة
• في وضع توليد الماء الساخن.

في وضع التدفئة ، تزود الغلاية منزلك بالحرارة.

على الفور ، نلاحظ حقيقة أن التشغيل في وضعين مستحيل على الفور - لهذا ، تحتوي الغلايات ذات الدائرة المزدوجة على صمام ثلاثي الاتجاهات يوجه جزءًا من المبرد إلى دائرة DHW. دعونا نلقي نظرة على مبدأ التشغيل أثناء التسخين ، ثم نتعرف على كيفية عمل التقنية في وضع الماء الساخن.

في وضع التسخين ، تعمل الغلاية ذات الدائرة المزدوجة بنفس طريقة السخان الفوري الأكثر شيوعًا. عند تشغيله لأول مرة ، يعمل الموقد لفترة طويلة نوعًا ما ، مما يرفع درجة الحرارة في دائرة التسخين إلى النقطة المحددة.بمجرد الوصول إلى درجة الحرارة المطلوبة ، سينقطع إمداد الغاز. إذا تم تثبيت مستشعر درجة حرارة الهواء في المنزل ، فستأخذ الأتمتة في الاعتبار قراءاتها.

يمكن أيضًا أن يتأثر تشغيل الموقد الغازي في الغلايات ذات الدائرة المزدوجة بالأتمتة المعتمدة على الطقس والتي تتحكم في درجة حرارة الهواء الخارجي.

تعمل الحرارة المنبعثة من موقد التشغيل على تسخين المبرد ، والذي يتم دفعه عبر نظام التسخين. الصمام ثلاثي الاتجاهات في مثل هذا الوضع لضمان المرور الطبيعي للمياه من خلال المبادل الحراري الرئيسي. تتم إزالة منتجات الاحتراق بطريقتين - بشكل مستقل أو بمساعدة مروحة خاصة موجودة في الجزء العلوي من غلاية الدائرة المزدوجة. نظام DHW في حالة إيقاف التشغيل.

عملية الماء الساخن

أما دائرة الماء الساخن فهي تبدأ في اللحظة التي ندير فيها مقبض صنبور الماء. يؤدي ظهور تيار الماء إلى تشغيل صمام ثلاثي الاتجاهات يعمل على إيقاف تشغيل نظام التدفئة. في نفس الوقت ، يتم إشعال موقد الغاز (إذا تم إيقاف تشغيله في ذلك الوقت). بعد بضع ثوانٍ ، يبدأ الماء الساخن في التدفق من الصنبور.

عند التبديل إلى وضع الماء الساخن ، يتم إيقاف تشغيل دائرة التسخين تمامًا.

دعونا نلقي نظرة على مبدأ تشغيل دائرة DHW. كما قلنا سابقًا ، يؤدي تشغيله إلى إيقاف تشغيل التدفئة - يمكن هنا عمل شيء واحد فقط ، إما نظام إمداد الماء الساخن أو نظام التدفئة. يتم التحكم في كل شيء عن طريق صمام ثلاثي.

يوجه جزءًا من المبرد الساخن إلى المبادل الحراري الثانوي - لاحظ أنه لا يوجد لهب في المرحلة الثانوية. تحت تأثير المبرد ، يبدأ المبادل الحراري في تسخين الماء المتدفق من خلاله

المخطط معقد إلى حد ما ، نظرًا لأن هناك دائرة صغيرة من دوران المبرد متضمنة هنا. لا يمكن تسمية مبدأ التشغيل هذا بالمراجل الغازية ذات الدائرة المزدوجة مع المبادلات الحرارية المنفصلة يمكن أن تتباهى بقابلية الصيانة العادية. ما هي مميزات الغلايات ذات المبادلات الحرارية المركبة؟

• تصميم أبسط
• احتمال كبير لتشكيل الحجم ؛
• كفاءة أعلى في DHW.

كما نرى ، ترتبط العيوب ارتباطًا وثيقًا بالمزايا ، لكن المبادلات الحرارية المنفصلة تحظى بقيمة أكبر. التصميم أكثر تعقيدًا إلى حد ما ، لكن لا يوجد مقياس

يرجى ملاحظة أنه في وقت تشغيل DHW ، يتوقف تدفق المبرد عبر دائرة التسخين. وهذا يعني أن تشغيله على المدى الطويل يمكن أن يعطل توازن الحرارة في المبنى.

بمجرد إغلاق الصنبور ، يتم تنشيط الصمام ثلاثي الاتجاهات ، ويدخل المرجل مزدوج الدائرة في وضع الاستعداد (أو يتم تشغيل تسخين المبرد المبرد قليلاً على الفور). في هذا الوضع ، ستكون المعدات حتى نفتح الصنبور مرة أخرى. يصل أداء بعض الموديلات إلى 15-17 لتر / دقيقة ، وهذا يعتمد على قوة الغلايات المستخدمة.

بعد التعامل مع مبدأ تشغيل غلاية الدائرة المزدوجة للغاز ، ستتمكن من فهم الغرض من المكونات الفردية وحتى تكون قادرًا على فهم مشكلات الإصلاح بشكل مستقل. للوهلة الأولى ، يبدو الجهاز معقدًا للغاية ، وتحترم أوامر التخطيط الداخلي الكثيفة - بعد كل شيء ، تمكن المطورون من إنشاء معدات تدفئة مثالية تقريبًا. غلايات الدائرة المزدوجة ، مثل شركات فيلانت. تستخدم بنشاط لتدفئة المباني لأغراض مختلفة ولتوليد الماء الساخن ، واستبدال جهازين في وقت واحد. ويسمح لك ضغطها بتوفير المساحة والتخلص من الحاجة إلى شراء غلاية أرضية.

ما الذي يمكنك توفيره عند استخدام غلاية الغاز

تعتبر المدخرات وسوء تقديرها المعقول قضية موضوعية بشكل خاص عندما يتعلق الأمر بالتدفئة واختيار المرجل.من حيث التوفير ، تتقارب المراجعات الواقعية للخبراء حول غلايات الغاز - فالأرضية أقل استهلاكًا للموارد.

تركيب كفء

يتفق الخبراء أيضًا على أن التشغيل الفعال والموثوق والاقتصادي للغلاية ممكن فقط مع التنظيم المناسب ليس فقط لتركيب المرجل نفسه ، ولكن أيضًا لنظام التدفئة بالكامل.

بالإضافة إلى ذلك ، من المهم مراعاة جميع التدابير التي تمنع تعطل المعدات ، نظرًا لأن إصلاح وصيانة غلايات الغاز تعد أيضًا تكاليف مادية كبيرة ، والتي بدورها يمكن تقليلها أيضًا عن طريق الاتصال بمركز خدمة غلايات الغاز في الوقت المناسب وكذلك إعداد اتفاقية خدمة غلاية الغاز

افعل ذلك بنفسك تنظيف الغلاية

يمكن أن يؤدي التنظيف الذاتي للمبادلات الحرارية أيضًا إلى تقليل التكاليف إذا اخترت النوع المناسب من الأجهزة الذي يتيح لك القيام بذلك بنفسك. المهم ، بما في ذلك من وجهة نظر الاقتصاد ، هو التأريض الإلزامي لغلاية الغاز في منزل خاص. هنا يمكنك التعرف على الأنواع الرئيسية لمراجل الغاز لتدفئة منزل خاص. حتى لو تم تشغيل المرجل لفترة طويلة ، ولكن لم يتم استيفاء هذا المطلب ، فلا ينبغي إهماله: يجدر تعلم كيفية تأريض غلاية الغاز في منزل خاص وتنفيذ هذا الإجراء.

اختيار غلاية الغاز

يعد اختيار المرجل نفسه أيضًا وسيلة للتوفير

رخيصة ، أكثر تكلفة ، مع أو بدون أتمتة ، والتي يمكنك الفوز بها في البداية وفي العملية اللاحقة - كل هذا مهم لأخذها في الاعتبار وحسابها. يمكن أن يكون شراء غلاية من النوع AGV (جهاز تسخين المياه بالغاز) من الأمثلة الصارخة على غموض حساب المدخرات عند التسخين ، وهو ما يعني أرخص نوع من الغلايات للعينة السوفيتية القديمة ذات التشغيل الآلي البدائي

كمعيار ، تتميز غلاية الغاز AGV بسعر منخفض جدًا ، ولكنها أيضًا منخفضة الكفاءة ، ولكنها لا تحتاج إلى كهرباء. سيساعد الحساب الدقيق فقط في تحديد درجة التوفير عند استخدام هذا الجهاز. يمكنك أن تقرأ عن غلايات الغاز المنزلي في مقالتنا "غلايات الغاز الروسية الصنع: أصناف وخصائص".

من المهم أيضًا تحديد المشكلات المحتملة لبعض الغلايات عند اختيار النموذج الأمثل. على سبيل المثال ، ستعاني غلاية الغاز MORA باستمرار من الأعطال حتى الفشل في ظروف عدم استقرار الجهد الكهربائي ، مع أدنى أخطاء في الإعداد ونقص المياه في النظام.

والمراجعات على غلاية الغاز Master Gas Seoul متناقضة للوهلة الأولى ، لكنها توفر معلومات حول نقاط الضعف في هذا النموذج - تراكم نفايات الاحتراق في المرجل ، مما يؤدي إلى تشغيل المروحة الصاخبة ، والتسريبات ودرجة حرارة الماء غير المستقرة أثناء الإمداد ، بينما مع وظيفته الرئيسية ، التسخين ، يتواءم هذا النموذج بشكل صحيح.

ربما ، يحتوي كل نموذج ميزانية على ميزات قد لا تظهر ، في ظل ظروف معينة ، مما يبرر التوفير في الشراء ، ومع معرفة تصميم الغلاية ، فضلاً عن نقاط القوة والضعف في كل نموذج ، لا يمكنك أن تظل غير مبال وعدم ترك الموقف من تلقاء نفسه ، وإدارة مستوى الراحة ومقدار التكاليف في تشغيل معدات التدفئة.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية الغاز ذات الدائرة المزدوجة المثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

كيف تحسب قوة غلاية الغاز بشكل صحيح؟ ماذا تفعل إذا انفجرت غلاية الغاز بفعل الرياح؟ كيفية توصيل غلاية الغاز بشكل صحيح بنظام التدفئة؟ تركيب غلاية غاز: ماذا تريد أن تعرف؟

2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع.أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

تصميم جهاز ثنائي الدائرة

يتكون جهاز غلاية الغاز ذات الدائرة المزدوجة (الشكل 4) من ثلاث عقد رئيسية موجودة في جميع أنواع الجهاز:

أيضًا ، الجزء الثابت من وحدة تسخين الغاز عبارة عن غلاف بطبقة من العزل الحراري.

أرز. 4 تصميم غلاية غاز مزدوجة الدائرة

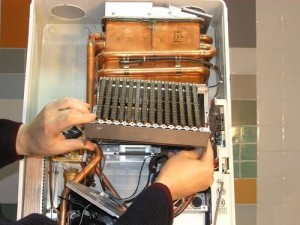

الموقد الغازي عبارة عن تصميم به ثقوب على طول الجسم بالكامل ، وهناك فوهات بالداخل. تقوم الفوهات بتوصيل الغاز وتوزيعه للحصول على لهب منتظم. يمكن أن يكون الموقد من عدة أنواع:

• مرحلة واحدة - تم تصميم هذا الموقد بحيث لا يمكن تنظيمه ، فهو يعمل في وضع واحد ؛
• مرحلتان - يحتوي هذا الجهاز على موضعين لتعديل الطاقة ؛
• معدل - يمكن تعديل قوة هذا الموقد ، ونتيجة لذلك ، تستهلك الغلايات الوقود بشكل أكثر اقتصادا.

مبادل حراري. في أجهزة الغاز ذات الدائرة المزدوجة ، يوجد مبادلين حراريين:

• أساسي - يسخن المبرد لدائرة التسخين. مصنوعة من الصلب أو الحديد الزهر.
• الثانوي عبارة عن مبادل حراري يتم فيه تسخين الماء لدائرة الماء الساخن. عادة ما تتأثر بدرجة حرارة أقل بقليل من درجة الحرارة الأولية ، لذلك يمكن تصنيعها من مواد مثل النحاس والفولاذ المقاوم للصدأ ، إلخ.

أرز. 5 مبادل حراري أساسي لأجهزة الغاز ذات الدائرة المزدوجة

الأتمتة هي عقدة تتحكم في تشغيل جهاز الغاز. يشتمل على دائرة إلكترونية ونظام استشعار. تشير المستشعرات إلى تشغيل غلاية مزدوجة الدائرة في دائرة إلكترونية تحدد وضع التشغيل أو تقوم بإيقاف تشغيل الجهاز.

مضخة الدوران - هذا الجهاز ضروري لنظام تسخين الدوران القسري. هذا جزء مكون لنظام متقلب. توفر هذه المضخة مؤشر الضغط المطلوب.

يمكن أن يكون نظام إزالة منتجات الاحتراق مع:

• الجر الطبيعي. في هذه الحالة ، يتم تفريغ منتجات الاحتراق في المدخنة ، والتي يجب أن ترتفع فوق السطح بمقدار متر واحد على الأقل ؛
• الجر القسري. تحتوي الغلايات المزودة بهذا النظام على مروحة في تصميمها لتصريف منتجات الاحتراق في مدخنة متحدة المحور (أنبوب في الأنبوب). تسمى هذه الغلايات بالشاحن التوربيني.

خزان التوسع. عندما يتم تسخين المبرد إلى درجة حرارة عالية ، فإنه يتمدد ، ويدخل فائضه مؤقتًا إلى خزان التمدد. يمكن أن يكون حجم الخزان مختلفًا ، ويعتمد على حجم المبرد في النظام وقوة المرجل.

تشبه غرفة الاحتراق حاوية مصنوعة من المعدن مع عزل حراري. يوجد فوقه المبادل الحراري الأساسي ، وفي الجزء السفلي يوجد موقد. يمكن أن تكون غرفة الاحتراق لجهاز الغاز:

جهاز الغاز ثنائي الدائرة مع غرفة مفتوحة هو جهاز يمكن أن يكون غير متطاير ، لأنه يأخذ هواء الاحتراق مباشرة من الغرفة التي تم تركيبه فيها. يوصى بتركيب هذه الوحدات في غرف منفصلة - غرف مرجل. يجب أن يتم ترتيبها وفقًا لجميع القواعد ، أي أن تتمتع بتهوية جيدة ونافذة. إذا كان المرجل مزدوج الدائرة بغرفة احتراق مفتوحة لا يحتوي على هواء كافٍ ، فسوف ينبعث منه ثاني أكسيد الكربون.

جهاز الغاز ثنائي الدائرة بغرفة مغلقة هو جهاز يأخذ هواء الاحتراق من الشارع عبر مدخنة متحدة المحور. يكمن مبدأ نظام عادم الغاز المحوري في تصميمه الخاص - "أنبوب في الأنبوب" (الشكل 6). أي أن الأنبوب ذو القطر الأصغر يكون في أنبوب بقطر أكبر. تخرج منتجات الاحتراق من خلال أنبوب صغير ، ويتم إدخال الهواء إلى غلاية الغاز من خلال أنبوب كبير. تتمثل ميزة المدخنة المحورية في إمكانية تثبيتها أفقيًا وعموديًا.

أرز. 6 أنبوب للمدخنة متحدة المحور (أنبوب في الأنبوب)
