وثائق العمل مشروع التهوية ، المرحلة Р
لتلقي حزمة كاملة من وثائق المشروع ، أي إنشاء مسودة عمل للتهوية ، تم تطويرها بشكل إضافي:
أضيفت إلى مجموعة الرسومات الرئيسية:
- تفصيل عقد معدات التهوية الرئيسية (أنابيب وحدات التهوية) ؛
- مخطط كتلة لمعدات التهوية الرئيسية ؛
- تفصيل عقد نظام معدات التهوية الطرفية ؛
- الأبعاد الكلية ومناطق خدمة مجاري التهوية ؛
- ملاحظات لتركيب نظام التهوية ؛
يضاف إلى الملاحظة التفسيرية:
- استهلاك الحرارة وتركيب الطاقة الكهربائية لمعدات التهوية ؛
- خصائص نظام التهوية (الأبعاد ، استهلاك الطاقة ، إلخ) ؛
- جدول حسابات تبادل الهواء حسب المباني ؛
- تصميم أتمتة نظام التهوية ؛
التخصيص للأنظمة المجاورة (جدول التكامل) ؛
المخططات المحورية لنظام التهوية ؛
مواصفات معدات التهوية مع التفاصيل ؛
التراخيص والشهادات الخاصة بأعمال التصميم والتركيب ؛
تنسيق حلول التصميم للتهوية مع المهندسين المعماريين والمصممين.
يسمح لك نطاق تصميم العمل للتهوية بالتنفيذ الكامل لنظام التهوية المصمم.
حساب المشروع
يتم التعبير عن قوة التهوية بالمتر المكعب في الساعة (m3 / h) وتوضح مقدار الهواء الذي يمكن لنظام التهوية بأكمله المرور خلاله في وحدة زمنية. تعتمد هذه القيمة على معلمتين - معدل تبادل الهواء المطلوب لحجم معين والحد الأقصى لعدد الأشخاص في الغرفة التي يخدمها العرض المصمم وتهوية العادم ، بالإضافة إلى نوع نشاطهم. يتطلب مشروع التهوية حساب الطاقة اعتمادًا على كلا المعلمتين ، وبعد ذلك يتم تحديد القيمة الأكبر.
نظام تهوية قوي
معدل تبادل الهواء هو قيمة بلا أبعاد توضح عدد المرات التي يوجد فيها تبادل هواء كامل في غرفة معينة خلال الساعة. توفر قوانين ولوائح البناء (SNiP) معايير مختلفة لتكرار تبادل الهواء للمباني ذات الأغراض الوظيفية المختلفة. بالنسبة للمباني السكنية ، وفقًا لـ SNiP ، يكون سعر الصرف الجوي 1 ، ولكن لا يقل عن 30 مترًا مكعبًا للفرد في الساعة. للمطابخ والحمامات سعر صرف الهواء 1.5 ولكن ليس أقل من 60 م 3 للفرد في الساعة. يتم حساب قوة التهوية المطلوبة اعتمادًا على معدل تبادل الهواء بواسطة الصيغة
L = n * V ، حيث:
L هي قوة التهوية المطلوبة ؛ ن هو معدل تبادل الهواء القياسي ؛ V - حجم الغرفة يساوي مساحة الغرفة مضروبًا في ارتفاع السقف.
اعتمادًا على عدد الأشخاص ، يتم حساب قوة التهوية المطلوبة باستخدام الصيغة التالية
L = N * Lن، أين:
N هو الحد الأقصى لعدد الأشخاص في الغرفة ؛ إلن- استهلاك الهواء القياسي لكل ساعة من قبل كل شخص ، اعتمادًا على الغرض الوظيفي للغرفة (مما يعني الوظيفة المقابلة للأشخاص في هذه الغرفة).
يوفر SNiP 41-01-2003 القيم التالية لـ L.ن:
أصبح إجراء تقييم أكثر مرونة لحجم التبادل الجوي المطلوب ، وبالتالي سعة التهوية ، ممكنًا من خلال المعايير الموضوعة من قبل العديد من المنظمات الدولية والفيدرالية العامة والمهنية ، مثل ABOK و ASHRAE وغيرها. المعايير التي جمعتها ذات طبيعة مرجعية واستشارية ، وإدراجها في مشروع التهوية ليس ضروريًا ، ولكن من الصعب المبالغة في فائدتها لتحسين كفاءة التصميم والتركيب.

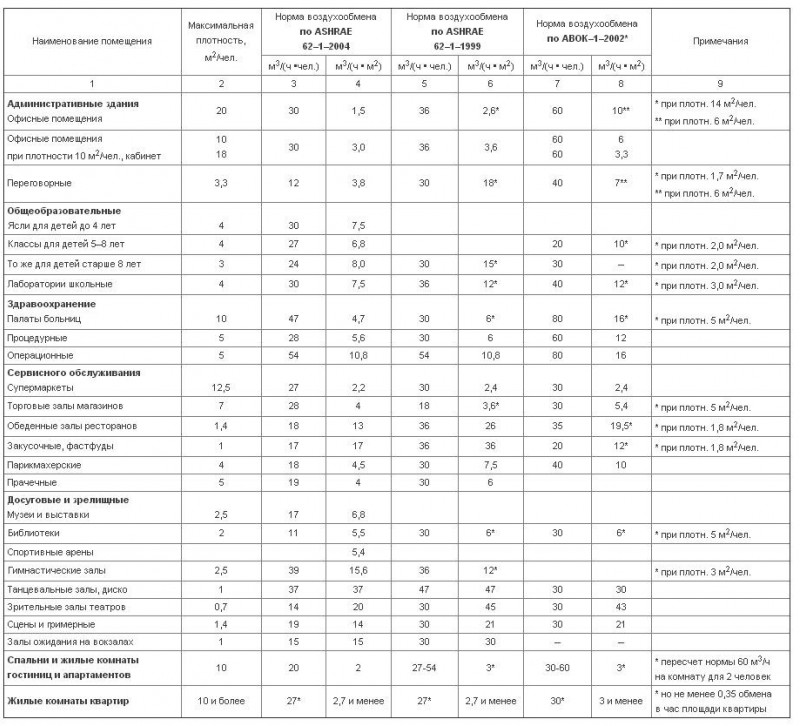

معايير التبادل الجوي التي جمعتها المنظمات المهنية غير الحكومية
عادةً ما تكون السعة المطلوبة لنظام التهوية في النطاق: 100-500 متر مربع / ساعة للشقق ؛ 1000-2500 متر مربع // ساعة للمنازل الخاصة ؛ 1000-15000 م 2 / ساعة للمباني الصناعية والمخازن والإدارية.
مع السعة المطلوبة 1000 متر مربع / ساعة أو أكثر ، يوفر المشروع غرفة منفصلة - غرفة تهوية يتم فيها تركيب المعدات الرئيسية ، بالإضافة إلى وحدة تلقائية يمكنها إدارة النظام بأكمله وفقًا للبرنامج المبرمج. يجب أن تفي غرفة التهوية بالمعايير التالية: درجة الحرارة الإيجابية في أي وقت من السنة ، وعزل الصوت الكافي ، وإمدادات الطاقة الكافية. إذا تم استخدام سخان المياه كعنصر تسخين لتسخين الهواء المدمج في نظام التهوية ، فيجب أيضًا توفير إمدادات المياه وتركيب العزل المائي للغرفة.
عند تصميم وتركيب تهوية الإمداد والعادم للمباني السكنية ، يجب إيلاء اهتمام خاص لعزل الصوت. يمكن أن يبدو مستوى الضوضاء ، الذي بالكاد يمكن ملاحظته أثناء النهار ، غير محتمل تمامًا في الليل
https://youtube.com/watch؟v=dIVPrloY6Dw
وفقًا للطاقة المحسوبة ، يتم تحديد معدات نظام التهوية والطول والمقطع العرضي لمجاري الهواء. في وجود تسخين الهواء ، يجب أن تحتوي مجاري الهواء على طبقة من العزل الحراري.
بناءً على نتائج تطوير الاختصاصات ، يتم تطبيق مخطط نظام التهوية على الرسم العام للمنزل (إذا تم تصميم نظام التهوية قبل بدء البناء). أو ، إذا تم تطوير نظام التهوية لمنزل منتهي ، يتم وضع رسم منفصل لنظام التهوية لمنزل ريفي.
مثال على رسم نظام التهوية لمنزل خاص
في نهاية التصميم ، يتم وضع تقدير - التكلفة النهائية لمشروع التهوية وبرنامج العمل الإضافي. بعد انتهاء مرحلة التصميم ، يبدأ تركيب التهوية.
يعد وضع خطة تصميم لنظام التهوية مرحلة حاسمة ، وهي مفتاح البناء بأكمله. من الأفضل تكليفه بالمتخصصين.
