GOST 31311-2005. أجهزة التدفئة. المواصفات العامة GOST 31311-2005. أجهزة التدفئة. المواصفات العامة

كيفية حساب عدد أقسام المبرد

هناك طريقة مبسطة للقيام بذلك بسرعة. للقيام بذلك ، نحتاج إلى الطاقة القياسية المطلوبة لتدفئة متر مربع واحد من الغرفة. نقدم ثلاثة خيارات.

• إذا كانت الأسقف في الغرفة ذات الارتفاع المعتاد (من 2.5 إلى 2.7 متر) ، يكون الجدار إلى الخارج واحدًا ، والنافذة واحدة. القدرة التنظيمية - 100 واط.
• إذا كانت الأسقف متشابهة ، يوجد جداران بالخارج ونافذة واحدة. الطاقة المقدرة - 120 واط.
• إذا كان ارتفاع الأسقف هو نفسه ، فهناك جداران بالخارج ، ونافذتان. الطاقة المقدرة - 130 واط.

الآن نضرب كميتين - القوة القياسية لخيارنا ومساحة الغرفة. وجود سقوف أعلى أو نافذة أكبر (على سبيل المثال ، إذا كانت نافذة كبيرة) ، نقوم بضربها أيضًا في عامل تصحيح 1.1. نتيجة لذلك ، نحصل على قدرة المبرد (الكلية).

في جواز سفر المبرد ، يشار إلى الطاقة الحرارية لقسمها الواحد. يجب أن تقسم الطاقة الإجمالية الناتجة بها. تقريب الأعداد العشرية.

على سبيل المثال: تبلغ مساحة الغرفة 16 مترًا مربعًا ، وتحتوي على جدار خارجي ونافذة بنافذة كبيرة. بطارية فارال جرين HP 500 (قسم الطاقة الحرارية - 180 وات).

نضرب 100 واط في 16 مترًا مربعًا وبعامل 1.1.

100 × 16 × 1.1 = 1760 (واط).

لحساب عدد أقسام المبرد ، قسّم هذا الرقم على 180.

1760/180 = 9.778 (قطعة).

التقريب - نحصل على 10 أقسام.

محدث: 20 ديسمبر 2016

إذا لاحظت وجود خطأ في النص ، فيرجى تمييزه والضغط على Ctrl + Enter

شائع

حقوق النشر 2017 - يحظر إعادة طبع المواد SRBU.RU!

تسجيل الدخول إلى الموقع باستخدام:

أو أدخل اسم المستخدم وكلمة المرور الخاصين بك:

خيارات أخرى

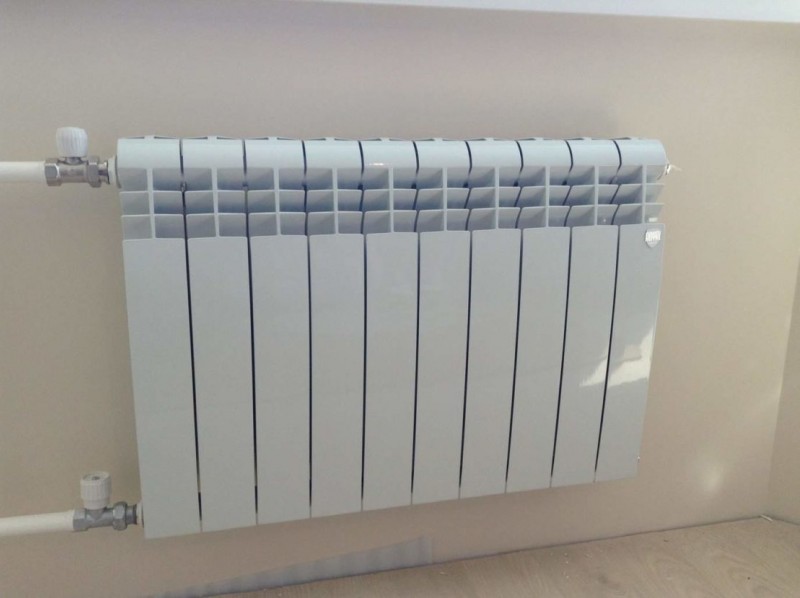

مبرد ألمنيوم داخل الغرفة

الوزن مهم عند اختيار تركيبات السخان.

يشير جواز السفر إلى كتلة قسم واحد. لتحديد الوزن الإجمالي للرادياتير غير المعبأ ، يجب ضرب هذه المعلمة في عدد الأقسام. اعتمادًا على الأبعاد ، يمكن أن يتراوح وزن قسم واحد من 1 إلى 1.47 كجم.

يتم حساب حجم الماء في المبرد أيضًا من معلمات قسم واحد ، والتي يجب ضربها في عدد الأقسام.

لا تعتمد سعة (الحجم الداخلي) للقسم على أبعاده فحسب ، بل تعتمد أيضًا على سمك الغلاف. متوسط ​​سعة مقطع واحد من الألمنيوم في حدود 250 - 460 مل. يتم أخذ الحجم الداخلي للرادياتير في الاعتبار عند حساب أنظمة التدفئة وله تأثير مباشر على حجم المبرد المطلوب لملئها.

الحد الأقصى لدرجة حرارة المبرد المسموح بها لمشعات الألمنيوم قياسية وهي 110 درجة.

أي مشعات تسخين الألمنيوم أفضل - اختر نموذجًا من الشركات المصنعة المعروفة.

تسمح مجموعة كبيرة من حلول التصميم لمشعات التدفئة الرأسية بتركيبها حتى في الغرف التي لا تحتوي على نوافذ. صور لنماذج مثيرة للاهتمام.

مزايا وعيوب سخان الألمنيوم

تتمتع منتجات الألمنيوم بعدد من الصفات الإيجابية التي كانت سبب شهرة هذا المنتج.

1. مشعات الألومنيوم تزن القليل نسبيًا. مما يسهل نقلهم ويسمح لك بإجراء التثبيت بنفسك.
2. تبدو هذه البطاريات جذابة ولا يمكنها تسخين الغرف فحسب ، بل تزيينها أيضًا.
3. تتسبب ميزات المواد والتصميم المدروس جيدًا للبطاريات في ارتفاع معدل نقل الحرارة. يمكن لبطاريات الألمنيوم أن توفر تكاليف التدفئة بشكل كبير. عن طريق تقليل حجم المبرد في كل قسم.
4. تستجيب هذه البطاريات بسرعة للتغيرات في إمداد المبرد. على الفور تقريبًا يبرد ويبرد. هذا يسمح لك بتدفئة المبنى في وقت قصير ويزيد من كفاءة منظمات الحرارة ، وهو أيضًا سبب لخفض تكاليف التدفئة.
5. يعمل طلاء المسحوق على تبسيط العناية بالبطارية. ليست هناك حاجة للرسم الدوري.
6. هناك نماذج يمكنها تحمل الضغط العالي.
7. كل هذا مقترن بسعر منخفض نسبيًا.

كيف تحافظ على درجة حرارة ثابتة في الغرفة مع ترموستات لمشعات التدفئة؟

ما هي مزايا التدفئة الكهربائية. أنواع الغلايات وتركيبها وربطها بيديك.

لكن هذه المنتجات لها أيضًا عيوب عديدة. أشياء يجب معرفتها قبل الشراء:

1. في الأجهزة الجاهزة ، يتم استخدام عناصر مانعة للتسرب من المطاط ، مما يجعل من المستحيل استخدام مانع التجمد كمبرد.
2. حماية منخفضة ضد عمليات التآكل. لتمديد فترة التشغيل ، من الضروري أن يحتوي الماء على حموضة متعادلة ولا يحتوي على جزيئات كاشطة يمكن أن تلحق الضرر بالغشاء الواقي.
3. يمكن أن يتراكم الهواء داخل السخان. للنزيف وهو أمر ضروري لتجهيز البطارية بفتحة تهوية.
4. نقطة الضعف في هذه البطارية هي التوصيلات المترابطة.

ومع ذلك ، بالنسبة للجزء الأكبر ، فإن خصائص وميزات سخانات الألومنيوم تجعلها مثالية لأنظمة التدفئة.

ضغط العقص

اختبار ضغط نظام التدفئة

قبل بدء موسم التدفئة ، يتم فحص النظام المركزي بحثًا عن التسريبات - أي أنه يتم اختبار الضغط. تتكون هذه العملية من تزويد المبرد تحت ضغط يتجاوز ضغط العمل بمقدار 1.5 - 2 مرة.

القيم القياسية لضغط العقص تتراوح من 20 إلى 30 ضغط جوي.

إذا لم يكن المبرد مصممًا لمثل هذا الضغط ، فقد يفشل أثناء اختبار نظام التدفئة.

إذا كان لديك تدفئة مركزية في منزلك

تأكد من الانتباه إلى هذه المعلمة عند شراء بطارية: وفقًا لجوازات السفر للعديد من الطرز ، تبلغ 18 وحدة ضغط جوي فقط. هذه النماذج مناسبة فقط لأنظمة التدفئة المستقلة.

4 الاكتمال

5.4.1 يجب أن يتم تجميع المشعات في مصنع التصنيع وفقًا لمواصفات العميل ؛ يُسمح بتزويد مشعات في 4-8 أقسام ، وكذلك في أقسام منفصلة.

5.4.2 يجب أن يكون كل رادياتير مزودًا بسدادين مسدودتين بخيط يسار ، واثنان من خلال سدادات مع خيط أيمن وحشيات.

بناءً على طلب المستهلك ، يتم أيضًا توفير سدادات عمياء بخيوط لليد اليمنى وسدادات من خلال الفتحة بخيط يسار مع فتحة ملولبة بقطر G 1/2-B أو G 3/4-B .

5.4.3 المشعات التي يتم شحنها إلى المستهلك في وحدة نقل واحدة وفقًا لوثيقة واحدة مصاحبة يجب أن تكون مصحوبة بجواز سفر.

5.4.4 يجب أن يحتوي جواز السفر على:

- اسم الشركة المصنعة أو علامتها التجارية وعنوانها ؛

- عدد المشعات في الدفعة ؛

- عدد الأقسام (الكتل) في المبرد الواحد ؛

- التدفق الحراري الاسمي لقسم واحد (كتلة) بالكيلوواط

- ■ ضمانات الشركة المصنعة ؛

- تاريخ الإصدار أو الشحن ؛

- ختم OTK.

عند التسليم إلى شبكة التوزيع ، يجب إرفاق جواز سفر بكل مشعاع.

ميزات تصميم مشعات ثنائية المعدن

بطاريات التدفئة ثنائية المعدن مصنوعة من الفولاذ والألمنيوم. المجمعات الداخلية والأنابيب العمودية مصنوعة من الفولاذ المقاوم للصدأ ، حيث إنها مقاومة للتأثيرات العدوانية لسائل التبريد الساخن. جسم الجهاز أو الغلاف ذو الأضلاع مصنوع من الألومنيوم ، الذي يسخن بسرعة ولديه موصلية حرارية عالية. يتم ربط الأنابيب والجسم معًا عن طريق القولبة بالحقن أو اللحام النقطي.

هناك نوعان من الأجهزة ثنائية المعدن:

1. الاقسام. ترتبط الأقسام المنفصلة ببعضها البعض بواسطة حلمات مع جوانات مطاطية مقاومة للحرارة. تقاطع المقاطع عرضة للتسرب. ميزة هذا التنوع هي القدرة على إضافة أو إزالة الأقسام من أجل ضبط الطاقة الحرارية لوحدة التسخين. أيضًا ، في حالة فشل أحد الأقسام ، يمكن استبداله بسهولة. عمر الخدمة يصل إلى 30 سنة.أقصى ضغط عمل 25 بار ، والطاقة الحرارية للقسم 200 وات كحد أقصى.
2. كما يتم بيع بطاريات ثنائية المعدن متجانسة. في عملية التصنيع ، يتم تصنيع المجمّع الملحوم من قطعة واحدة أولاً من الفولاذ أو النحاس. ثم توضع في شكل خاص وتعبأ بالألمنيوم تحت الضغط. عيب هذا النموذج هو أنه في حالة حدوث عطل أو تسرب ، يجب استبدال الجهاز بالكامل. ستستمر هذه الوحدات لمدة تصل إلى 50 عامًا في ضغوط تشغيل تصل إلى 100 بار. من حيث الطاقة الحرارية ، فهي ليست أقل شأنا من الإصدار السابق.

لا تخلط بين أنواع التصاميم التالية:

• الهياكل ثنائية المعدن لها غلاف مصنوع من الألومنيوم. لا يتفاعل هذا المعدن مع سائل التبريد ويعمل كمبادل حراري. يمكن استخدام هذه النماذج في شبكات التدفئة المستقلة والمركزية. يمكن أن يكون اللب مصنوعًا من الفولاذ أو النحاس.
• الأجهزة شبه ثنائية المعدن لها قنوات داخلية مصنوعة من مواد مختلفة. لذلك ، القنوات العمودية مصنوعة من أنابيب فولاذية ، والقنوات الأفقية مصنوعة من الألومنيوم. يمكن أيضًا أن يكون العكس. هذه السخانات غير مناسبة للتركيب في نظام مركزي ، حيث يتم تداول سائل تبريد منخفض الجودة بمحتوى قلوي هنا. عند ملامستها لمثل هذه المياه ، تكون أنابيب الألمنيوم عرضة للتآكل.

تعتبر الخيارات شبه ثنائية المعدن أرخص وتشبه ظاهريًا المشعات ثنائية المعدن الحقيقية ، لكنها أقل شأنا بكثير من حيث القوة والمتانة ومقاومة التآكل.

المميزات والعيوب

بعد النظر في جهاز مشعات التدفئة ثنائية المعدن ، يجدر ذكر المزايا:

1. الميزة الرئيسية هي نقل الحرارة العالية للمشعات ثنائية المعدن. في هذه المعلمة ، فهي أعلى بثلاث مرات من البطاريات الفولاذية.
2. نظرًا للسطح الداخلي الأملس ، فإن البطاريات خالية من رواسب الجير والصدأ.
3. المشعات ذات القلب النحاسي أو الأنابيب الفولاذية المقاومة للصدأ لا تخضع للتآكل بعد تصريف المبرد.
4. نظرًا لأن الألمنيوم لا يتلامس مع المبرد الساخن ، فإن عمر خدمة الجهاز طويل جدًا.
5. تسمح مقاومة الضغط العالي ومطرقة الماء باستخدام الوحدات في أنظمة التدفئة المركزية.
6. تصل مدة خدمة النماذج المتجانسة إلى 50 عامًا.
7. يمكن ضبط الطاقة الحرارية للنماذج المقطعية عن طريق إضافة أو تقليل عدد الأقسام.
8. لا تتدهور الخصائص التقنية للمشعات ثنائية المعدن أثناء التشغيل.
9. تتيح لك الجاذبية الخارجية للبطاريات وضعها بشكل متناغم في داخل مساحة المعيشة.
10. يمكن تنظيم قوة المشعات ثنائية المعدن بواسطة ترموستات. بفضل هذا ، تحافظ الغرفة على درجة الحرارة المثلى وتوفر الطاقة لتسخين المبرد.
11. إذا كنت بحاجة إلى اختيار ملحقات مشعات التدفئة ، فإن الأجهزة ثنائية المعدن متوافقة مع عناصر مصنوعة من مواد مختلفة.

يرتبط العيب الوحيد للوحدات ثنائية المعدن بتكلفتها العالية ، والتي ترجع إلى خصائص العملية التكنولوجية. ومع ذلك ، فإن هذا السعر سيؤتي ثماره أثناء تشغيل البطارية على المدى الطويل ، بالإضافة إلى تبديد الحرارة الجيد.

كيفية اختيار وتركيب مشعاع الألمنيوم

• إذا كنت لا تزال تقرر تركيب بطارية ألومنيوم في منزل به تدفئة مركزية. من الأفضل التركيز على المنتجات المقواة المصممة لضغط لا يقل عن 16 جوًا ؛
• بالنسبة للمنازل الخاصة ، فإن المشعات من النوع القياسي (الأوروبي) مناسبة تمامًا.

تحتاج أيضًا إلى مراعاة عدد من الفروق الدقيقة:

ما هي درجة حرارة المبرد.

طريقة توصيل الأنابيب. والتي يمكن أن تكون أحادية الجانب أو ثنائية. في الحالة الأولى ، يجب ألا يتجاوز عدد أقسام البطارية 8-10 قطع. خلاف ذلك ، لن يتم تسخين المقصورات البعيدة.
من أجل تحقيق التشغيل الأمثل للسخان ، يجب مراعاة الحد الأدنى من المسافات للعقبات. 3 سم من الحائط ، 10 سم من الأرض ومن عتبة النافذة.
عند نقطة الدخول والخروج من خط الأنابيب ، من الضروري تركيب صمامات الإغلاق. بما في ذلك منظمات الحرارة.

من المهم أيضًا تثبيت صمام تحرير الهواء.
يجب عدم استخدام الأنابيب النحاسية تحت أي ظرف من الظروف. فيما يتعلق بالغلاية ذات المبادل الحراري النحاسي ، هناك رأي مفاده أنها بعيدة عن البطارية ، لذلك لا ينبغي أن تؤدي إلى التآكل.

في أنظمة الضغط العالي ، يوصى بأن تكون الأنابيب مصنوعة من المعدن

لكن الألمنيوم لا يمكن أن يتلامس مع الحديد الزهر والأسطح الفولاذية دون معالجة.

قبل التثبيت ، من الضروري ليس فقط شراء المبرد وجميع العناصر الإضافية ، اعتمادًا على تكوين السخان ، ولكن أيضًا لإعداد الأدوات اللازمة:

• كماشة؛
• مفك براغي؛
• حفر مع آلية التأثير.
• المستوى الهيدروليكي.

بعد كل الأعمال التحضيرية يمكنك تركيب البطاريات على مراحل:

• تجميع المقاطع في المبرد الفردي ؛
• توصيل صمامات الإغلاق والتحكم ، وكذلك صمامات الهواء بها ؛
• استنزاف المبرد من النظام ؛
• قم بتثبيت أقواس للبطارية على الحائط وقم بتثبيت السخان بها ؛
• توصيل المبرد بخطوط الأنابيب وفقًا لمخطط التسخين المحدد ؛
• تحقق من نظام التدفئة.

يُظهر الفيديو عملية تجميع مشعاع الألمنيوم بيديك:

إذا كانت لديك شكوك حول قدراتك ، فمن الأفضل تكليف المحترفين بالتثبيت. فقط مع التثبيت المناسب سيكون من الممكن تقدير جميع الصفات الإيجابية لمشعات الألمنيوم بشكل كامل.

يجب عليك أيضًا رفض الشراء والتثبيت إذا كنت تعيش في مبنى سكني ولست متأكدًا من المؤشرات مثل ضغط التشغيل والضغط في نظام التدفئة وجودة المبرد.

اقرأ أيضًا مع هذا المقال

• اختيار مشعاع تسخين الزيت الكهربائي عالي الجودة
• كيف ينزف الهواء من المبرد: قم بإزالة سدادات الهواء بشكل صحيح
• مشعات التدفئة ثنائية المعدن: أنواع البطاريات ، أيهما أفضل؟
• شاشات زخرفية للمشعات: كيفية الاختيار والتركيب
• كيفية حساب عدد أقسام مشعات التدفئة ثنائية المعدن للمنزل
• جدول لحساب انتقال الحرارة لمشعات التدفئة
• أي مشعات تختارها لتدفئة منزل خاص: نأخذ في الاعتبار كل شيء صغير
• خزان للصرف الصحي مصنوع من حلقات خرسانية بأيديهم: حسابات الحجم ونظام التجميع البسيط

3 متطلبات المواد الخام والمواد والمكونات

5.3.1 يجب صب أقسام (كتل) المشعات وسدادات الرادياتير من الحديد الزهر الرمادي مع الجرافيت الرقائقي وفقًا لـ GOST 1412 ، الحلمات - من درجة حديد الدكتايل لا تقل عن KCh30-6F وفقًا لـ GOST 1215.

يُسمح بتصنيع الحلمات من درجات الصلب 08kp أو 08ps وفقًا لـ GOST 1050.

5.3.2 يجب طلاء السطح الخارجي للمشعات بطبقة أولية GF-021 وفقًا لـ GOST 25129 أو GF-0119 وفقًا لـ GOST 23343.

5.3.3 يجب أن تكون جودة الطلاء الأرضي على الأقل من الدرجة السادسة وفقًا لـ GOST 9.032.

5.3.4 يجب أن تكون الحشوات المستخدمة في تجميع المشعات مصنوعة من مواد تضمن إحكام الوصلات عند درجة حرارة المبرد حتى 423 كلفن (150 درجة مئوية).

5.3.5 يجب أن تكون خيوط الأنابيب على أجزاء الرادياتير متوافقة مع GOST 6357.

5.3.6 يجب عمل ثقوب ملولبة للمقاطع أو كتل المشعات بقطر G 1/4-B أو G 1-B.

5.3.7 يجب أن تصنع سدادات الرادياتير من الخيوط اليمنى واليسرى بقطر G 1/4-B أو G 1-B بدون فتحة (ستارة) وبفتحة ملولبة (من خلال) لتوصيل المبرد بالتسخين النظام. تؤخذ أقطار الفتحة الملولبة للمقابس الخارجة على قدم المساواة مع G 3/8-B أو G 1/2-B أو G 3/4-B وفقًا لمواصفات العميل. إذا لم يتم تحديدها في المواصفات ، فيجب تزويد الحلقات بفتحة مسننة من النوع G 1/2-B.

5.3.8 يجب تصنيع حلمات الرادياتير بخيوط خارجية يمين ويسار بقطر G 1/4-B أو G 1-B.

خصائص الجودة

قبل شراء السخان ، يجب عليك أيضًا دراسة الخصائص النوعية للطرازات المختلفة ، مع توضيح ميزات التصميم وتكنولوجيا التصنيع.

ناقلات الحرارة

يجب أن يشير جواز السفر الفني للمنتج إلى المبردات المسموح لها بالعمل. يمكن أيضًا تحديد النطاق المسموح به لقيم مؤشر الهيدروجين (pH) لسائل التبريد.إذا كان من المفترض أن يعمل المبرد المصنوع من الألومنيوم مع السوائل غير المتجمدة (مضادات التجمد) ، فيتم استخدام حشوات متقاطعة خاصة في تصميمه.

مخططات التوصيل لمشعات الألومنيوم.

طرق الاتصال

يحتوي القسم القياسي للرادياتير المصنوع من الألومنيوم على مشعب علوي وسفلي يسمح بإحدى طرق التوصيل الجانبية المعروفة. تم تجهيز بعض طرز أجهزة التدفئة بمشعب مع أنبوب توصيل منخفض ، مما يسمح بتوصيل أقل يكون مناسبًا عند تثبيت نظام تسخين المجمع.

مخطط حركة المبرد عند الوصلة السفلية.

طريقة التصنيع

يمكن عمل الأقسام عن طريق القولبة بالحقن أو البثق. البثق هو طريقة معالجة بالضغط ينتج عنها تشكيل ذو كثافة متزايدة. تتمتع المشعات المصنوعة بهذه الطريقة بقوة أعلى ، مما يسمح لها بتحمل الضغط المتزايد.

مشعات الألمنيوم بمختلف الأحجام القياسية.

أثبتت المشعات المقطعية المصنوعة من الألومنيوم أنها جيدة في أنظمة التدفئة الفردية ، عندما يكون لدى صاحب المنزل الفرصة لاختيار نوع المبرد بشكل مستقل والتحكم في جودته. تتميز هذه الأجهزة بالأداء الحراري العالي ، وتتفوق على النماذج ثنائية المعدن بسبب انخفاض تكلفتها. تتيح الخصائص التقنية لمشعات التسخين المصنوعة من الألومنيوم للمشتري الفرصة لاختيار أفضل طراز من بين عدد من نظائرها.

أي مشعات الألمنيوم أو ثنائية المعدن أفضل؟

تركيب مشعاع التدفئة - وصف العملية ، والميزات

طلاء مشعات الحديد الزهر في المنزل

الشركات المصنعة الشعبية. ما الذي تبحث عنه عند شراء المبرد

يوجد ممثلون عن إيطاليا والمجر وروسيا والصين في هذه الفئة من البضائع في السوق الروسية. الأكثر جودة وشعبية - "الإيطاليين". المنتجات المجرية أدنى قليلاً من نظيراتها في أوروبا الغربية ، لكن نسبة السعر إلى الجودة مثالية.

يتم إنتاج السلع المحلية على معدات حديثة ، لذا فإن جودتها تستحق الاهتمام أيضًا. إذا قررت اختيار المنتجات الصينية ، فعليك ألا تطارد السعر المنخفض.

يوجد أدناه جدول يقدم وصفًا عامًا لمنتجات بعض أشهر الشركات المصنعة.

عند شراء مشعات ، خاصة تلك المصنوعة في الصين ، تحقق بعناية من الجودة (سمك الجدار والزعانف) ، وانتبه أيضًا إلى فترة الضمان. قبل بضع سنوات اشتريت مشعات لمنزل ريفي قيد الإنشاء ، وكنت أبحث عن مشعات ليست باهظة الثمن وفقط من الألومنيوم ، ولم أفكر في المشعات ثنائية المعدن

نتيجة لذلك ، استحوذ على الشركات الإيطالية Radena

قبل بضع سنوات اشتريت مشعات لمنزل ريفي قيد الإنشاء ، وكنت أبحث عن مشعات ليست باهظة الثمن وفقط من الألومنيوم ، ولم أفكر في المشعات ثنائية المعدن. نتيجة لذلك ، استحوذ على الشركات الإيطالية Radena.

في حالة الصقيع الشديد ، كان هناك انقطاع في التيار الكهربائي و "تجمد" المنزل ، وانفجرت بعض البطاريات في الطابق العلوي ، واضطررنا إلى تسليمها لخردة المعادن. لقد اشتريت نفس الأجهزة ، والنظام يعمل بشكل مثالي ، والضغط مستقر ، على الرغم من أن بعضها كان يحتوي على ثلج في ذلك الوقت. اعتقدت أنه بمرور الوقت ، سيبدأ تسريب "الذوبان" ، لكن لا.

راضٍ عن الاختيار ، أنصح الجميع.

حتى لا تخطئ في تقدير الشراء والتركيب ، تحتاج أيضًا إلى حساب عدد الأقسام التي تحتاجها لتدفئة الغرفة بشكل صحيح. بعد كل شيء ، لا تريد تجميد أو إنفاق أموال إضافية.

مشعات طويلة

عندما يكون حجم المبرد محدودًا بسبب نقص مساحة الجهاز القياسي ، يُفضل استخدام الملفات الطويلة والضيقة لأن عرض هذه الطرز محدود.

مشعات الحديد الزهر. على عكس منتجات الحديد الزهر المحلية ذات الأبعاد القياسية ، يمكنك أن تجد بين المنتجات الأجنبية أجهزة مصممة ، ارتفاعها غير معتاد بالنسبة للمستهلكين الروس. على سبيل المثال ، خط Demrad Retro لمشعات الحديد الزهر.

أحجامها كما يلي:

• يتراوح ارتفاع القسم بعرض 76 ملم بين 661-954 ملم ؛
• العمق - 203 ملم.

ضغط العمل - 10 أجواء ، يتم اختبارها في 13 جوًا.

في الأقسام الأكبر تصل الطاقة الحرارية إلى 270 واط. في الوقت نفسه ، يمكن أن يكون للمشعات الحرارية الضيقة أبعاد ارتفاع 2400 ملم. ضغط العمل يقتصر على 6 أجواء. يساهم الارتفاع العالي في نقل الحرارة الصلبة لمبرد التسخين. عند درجات حرارة تساوي 70 درجة ، تصل حتى أكثر من 433 واط.

مشعات الألمنيوم. عادة ، بالنسبة لمشعات الألمنيوم الطويلة ، يتم وضع الأنابيب في الأسفل لجعل الأنابيب غير مرئية.

مشعات ثنائية المعدن. في الأساس ، تعد نماذج المشعات ثنائية المعدن الطويلة والضيقة تصميمات أصلية ، وبالتالي ، فإن جميع أحجامها غير قياسية. في الأساس ، نادرًا ما تكون هذه المنتجات مقطعية - فهي عادةً متجانسة.

مثال على هذه السخانات هو نموذج المشعاع Sira RS-800 BIMETALL ، الذي يحتوي على المعلمات التالية:

• ارتفاع القسم 880 مم ؛
• عمق 95 ملم
• الطول 80 ملم.

قبل حساب حجم مشعاع التدفئة ، من الضروري تحديد طراز سخان معين لغرفة ذات غرض ومنطقة معينة. يجب أن نتذكر أن انتقال الحرارة لا يتأثر بالحجم ، ولكن بقوة الأقسام الفردية التي يتم تجميعها في بطارية واحدة. الاختيار ، بالنظر إلى حجم مشعات التدفئة ، تفاصيل الفيديو:

كيفية حساب عدد الأقسام

أسهل طريقة لحساب عدد حجرات البطارية المطلوبة هي استخدام الآلة الحاسبة عبر الإنترنت.

لكن يمكنك إجراء هذا الحساب بنفسك وفقًا لمخطط مبسط. هذه الطريقة مناسبة للغرف التي يبلغ ارتفاع سقفها القياسي حوالي 2.5 متر ، ما عليك سوى معرفة مساحة الغرفة.

في معظم مناطق روسيا ، تتطلب الظروف المناخية أن تكون طاقة التدفئة لكل متر مربع 100 واط. لذلك ، تحتاج إلى مضاعفة مساحة الغرفة بمقدار 100. وقسم النتيجة على الطاقة الحرارية لقسم واحد من طراز البطارية الذي اخترته.

على سبيل المثال ، هناك غرفة بمساحة 20 م 2. لتسخينها ، يلزم 2000 واط من الطاقة الحرارية. نقسم هذه القيمة على معدل نقل الحرارة لقسم واحد من المبرد المحدد ، على سبيل المثال ، بمقدار 180 واط. إذا تم التقريب ، تحصل على 12 قسمًا.

بالنسبة لغرف الزاوية ذات الشرفة ، تحتاج إلى زيادة القيمة الناتجة بمقدار 1/5 ، وهذا ينطبق أيضًا على الموقف عندما يخططون لإخفاء البطارية خلف الشاشة. أيضًا ، يمكن أن تكون خسائر نقل الحرارة 20٪ للأنظمة أحادية الأنبوب ، وحوالي 12٪ للتوصيل السفلي ثنائي الأنابيب ، و 2٪ للتوصيل المتقاطع.

هناك عدد قليل من الفروق الدقيقة التي تحتاج إلى معرفتها عند شراء وتركيب المشعات.

ما هي المتطلبات التي يجب أن تلبيها المدخنة لغلاية الغاز؟ اكتشف من هذه المقالة.

الخصائص التقنية لمشعات تسخين الألمنيوم

قبل شراء بطارية الألومنيوم ، عليك أن تعرف مجموعة المعايير التي تميزها.

1. يمكن أن يتراوح الضغط الذي يمكن لجهاز الألمنيوم أن يتحمله في وضع التشغيل من 6 إلى 20 ضغطًا جويًا. كل هذا يتوقف على الشركة المصنعة. ضغط العقص (الحد) لهذه المنتجات هو حوالي 25 ضغط جوي. لهذا السبب ، لا تتجذر مشعات الألمنيوم دائمًا في المنازل ذات التدفئة المركزية ، حيث توجد ارتفاعات تصل إلى 30 جوًا في الشبكة.
2. تعد المسافة بين المحاور أحد الأبعاد الرئيسية للبطاريات ، وهي المسافة بين أنابيب المدخل والمخرج. بالنسبة لمشعات الألمنيوم ، يمكن أن تتراوح هذه المعلمة من 20 إلى 80 سم ، ولكن في كثير من الأحيان توجد حالات بمسافة بين المحاور 35 أو 50 مم ، وارتفاع البطارية نفسها 10 سم أكثر. قبل الشراء ، تحتاج إلى قياس المساحة الموجودة أسفل النافذة. لا ينبغي أن يقف الرادياتير إلى الوراء ، وإلا فسيكون الدوران صعبًا.
3. عمق البطارية 8-11 سم.
4. أقصى درجة حرارة لسائل التبريد. يمكن أن تكون سخانات الألومنيوم التي يمكن أن تتحملها 110 درجة مئوية.
5. من أكثر الخصائص المفيدة لسخانات الألمنيوم القدرة على إطلاق الحرارة - مُعامل نقل الحرارة ، مُقاسًا بالواط. يشار إلى هذه المعلمة الحرارية من قبل الشركة المصنعة لقسم واحد ويمكن أن تساوي 80-210 وات. نظرًا للتصميم الخاص والقصور الذاتي المنخفض ، فإن نقل الحرارة من مشعات الألومنيوم مرتفع جدًا ، مما يسمح لك بتقليل تكاليف التدفئة عن طريق تقليل درجة حرارة المبرد.
6. حجم الناقل الحراري. التي تناسب قسم واحد ، بالنسبة للبطاريات المصنوعة من هذا المعدن ، يبلغ متوسط ​​0.5 لتر.

هكذا تبدو المعلمات التقنية الرئيسية للبطارية.

من المهم أيضًا أن يعرف المستهلك المدة التي سيستمر فيها المبرد ، ومدى موثوقيته.

فترة التشغيل

فيما يتعلق بقابلية التآكل ، فقد تمت مناقشة ذلك أعلاه. لإطالة عمر خدمة الجهاز ، من الضروري اختيار المبرد بعناية ، وهو أمر لا يمكن القيام به في ظروف التدفئة المركزية. يسمح لك نظام التدفئة الخاص بالقيام بذلك.

عامل آخر يمكن أن يؤثر سلبًا على المتانة هو قدرة الألمنيوم على التجعد بسهولة عند الاصطدام.

يحدد المصنعون عمر الخدمة لمنتجاتهم - 5-15 سنة.

تعتمد هذه المعلمة على طريقة الإنتاج وطرق تجميع البطارية.

طرق الإنتاج وخصائص التجميع

يتم إنتاج هذه السخانات بشكل أساسي بطريقتين:

• باستخدام طريقة الحقن ، يتم صب المبرد كقطعة واحدة ؛
• يتم الحصول على المقاطع عن طريق البثق ، والتي يتم توصيلها بأعلى وأسفل المشعب المصبوب بالحقن ، ثم يتم تثبيت جميع الأجزاء معًا بتركيبة لاصقة.

في الحالة الثانية ، تكون الأجزاء أكثر متانة ، ولكن قد يحدث تسرب في المفاصل. بهذا المعنى ، فإن آلات الصب أفضل.

من المعتقد أن البطاريات المصنوعة من المواد الخام البكر أكثر متانة.

تزداد مقاومة منتجات الألمنيوم للتآكل عن طريق الأنودة.

الخواص الدقيقة للإنتاج التي تؤثر على جودة المنتج: معدل التبريد ، عملية التبلور ، الصب ، إلخ. - قد تختلف من مصنع لآخر.
