الحساب الهيدروليكي للشبكات الحرارية

السؤال الفعلي هو ما قطر خط الأنابيب المراد تطبيقه

يبدو الرسم التخطيطي لمسار تكثيف البخار هكذا. مصنع الغلايات قيد التشغيل ، والذي ينتج بخارًا بمعامل معين بكمية معينة. ثم ينفتح صمام البخار الرئيسي ويدخل البخار في نظام تكثيف البخار متجهًا نحو المستهلكين. ثم يطرح السؤال الفعلي ، ما هو قطر خط الأنابيب الذي يجب استخدامه؟

إذا كنت تأخذ أنبوبًا بقطر كبير جدًا ، فهذا يهدد:

  1. زيادة تكلفة التركيب
  2. فقدان حرارة كبير للبيئة
  3. كمية كبيرة من المكثفات ، وبالتالي عدد كبير من جيوب المكثفات ، ومصائد البخار ، والصمامات ، وما إلى ذلك.

إذا كنت تأخذ أنبوبًا بقطر صغير جدًا ، فهذا يهدد:

  1. فقدان الضغط تحت التصميم
  2. زيادة سرعة البخار والضوضاء في خط البخار
  3. تآكل تآكل ، استبدال المعدات بشكل متكرر بسبب المطرقة المائية

حساب قطر خط أنابيب البخار

هناك طريقتان لاختيار قطر خط البخار: الأولى هي طريقة انخفاض الضغط ، والثانية هي الطريقة الأبسط التي يستخدمها معظمنا - طريقة السرعة.

حتى لا تضيع وقتك في البحث عن جدول لحساب طريقة السرعة ، قمنا بنشر هذه المعلومات على هذه الصفحة لراحتك. التوصيات المنشورة مأخوذة من كتالوج الشركة المصنعة لصمامات خطوط الأنابيب الصناعية ADL.

قدرة أنبوب الصرف الصحي

تعد سعة أنبوب المجاري معلمة مهمة تعتمد على نوع خط الأنابيب (الضغط أو عدم الضغط). تعتمد صيغة الحساب على قوانين الهيدروليكا. بالإضافة إلى الحساب الشاق ، تُستخدم الجداول لتحديد سعة المجاري.

الحساب الهيدروليكي للشبكات الحرارية

صيغة الحساب الهيدروليكي

للحساب الهيدروليكي لمياه الصرف الصحي ، يلزم تحديد المجهول:

  1. قطر خط الأنابيب دو ؛
  2. متوسط ​​سرعة التدفق v ؛
  3. المنحدر الهيدروليكي ل ؛
  4. درجة الملء h / Du (في الحسابات ، يتم صدهم من نصف القطر الهيدروليكي المرتبط بهذه القيمة).
الجدول 3
DN ، مم ح / DN سرعة التنظيف الذاتي ، م / ث
150-250 0,6 0,7
300-400 0,7 0,8
450-500 0,75 0,9
600-800 0,75 0,1
900+ 0,8 1,15

بالإضافة إلى ذلك ، هناك قيمة قياسية للانحدار الأدنى للأنابيب ذات القطر الصغير: 150 مم

(أنا = 0.008) و 200 (أنا = 0.007) ملم.

تبدو صيغة معدل التدفق الحجمي للسائل كما يلي:

ف = أ · ت ،

حيث أ هي المنطقة الحرة للتدفق ،

v هي سرعة التدفق ، م / ث.

يتم حساب السرعة بالصيغة:

ت = C√R * ط ،

حيث R هو نصف القطر الهيدروليكي ؛

C هو معامل الترطيب.

أنا - المنحدر.

من هذا يمكننا اشتقاق صيغة المنحدر الهيدروليكي:

أنا = v2 / C2 * R.

وفقًا لذلك ، يتم تحديد هذه المعلمة إذا كان الحساب ضروريًا.

С = (1 / ن) * R1 / 6 ،

حيث n هو عامل الخشونة ، ويتراوح من 0.012 إلى 0.015 اعتمادًا على مادة الأنبوب.

يعتبر نصف القطر الهيدروليكي مساويًا لنصف القطر المعتاد ، ولكن فقط عندما يكون الأنبوب ممتلئًا تمامًا. في حالات أخرى ، استخدم الصيغة:

ص = أ / ف

حيث A هي منطقة تدفق السائل المستعرض ،

P هو المحيط المبلل ، أو الطول العرضي للسطح الداخلي للأنبوب الذي يلامس السائل.

الحساب الهيدروليكي للشبكات الحرارية

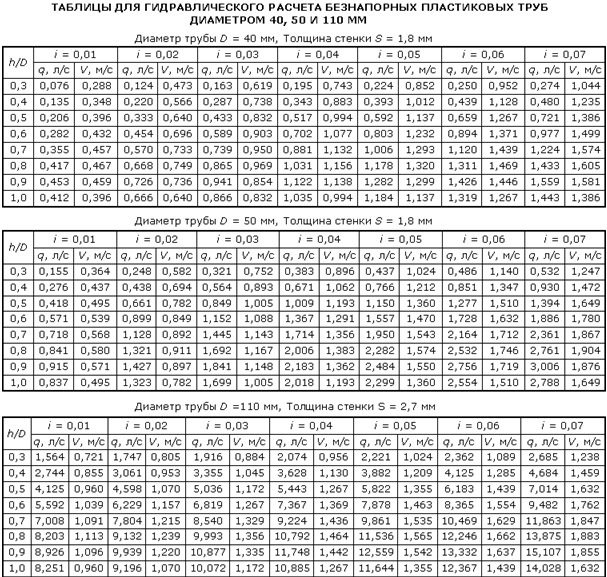

طاولات السعة لأنابيب الصرف الصحي غير المضغوطة

يأخذ الجدول في الاعتبار جميع المعلمات المستخدمة لإجراء الحساب الهيدروليكي. يتم اختيار البيانات وفقًا لقيمة قطر الأنبوب واستبدالها بالصيغة. هنا ، تم بالفعل حساب معدل التدفق الحجمي q للسائل الذي يمر عبر قسم الأنبوب ، والذي يمكن اعتباره معدل نقل خط الأنابيب.

بالإضافة إلى ذلك ، هناك جداول Lukin أكثر تفصيلاً تحتوي على قيم إنتاجية جاهزة للأنابيب بأقطار مختلفة من 50 إلى 2000 مم.

الحساب الهيدروليكي للشبكات الحرارية

طاولات السعة لأنظمة الصرف الصحي المضغوطة

في جداول السعة لأنابيب ضغط الصرف الصحي ، تعتمد القيم على الدرجة القصوى للتعبئة ومتوسط ​​معدل التدفق التقديري لمياه الصرف.

الجدول 4. حساب تدفق المياه العادمة ، لترات في الثانية
القطر ، مم حشوة مقبول (الانحدار الأمثل) سرعة حركة المياه العادمة في الأنبوب ، م / ث الاستهلاك ، لتر / ثانية
100 0,6 0,02 0,94 4,6
125 0,6 0,016 0,97 7,5
150 0,6 0,013 1,00 11,1
200 0,6 0,01 1,05 20,7
250 0,6 0,008 1,09 33,6
300 0,7 0,0067 1,18 62,1
350 0,7 0,0057 1,21 86,7
400 0,7 0,0050 1,23 115,9
450 0,7 0,0044 1,26 149,4
500 0,7 0,0040 1,28 187,9
600 0,7 0,0033 1,32 278,6
800 0,7 0,0025 1,38 520,0
1000 0,7 0,0020 1,43 842,0
1200 0,7 0,00176 1,48 1250,0

تطابق قطر الأنابيب مع حجم الناقل

يستخدم الماء كحامل حراري في معظم أنظمة التدفئة. يتم تسخينها بواسطة غلاية مركزية. مصدر الطاقة هو الغاز أو الكهرباء أو السوائل القابلة للاشتعال أو الوقود الصلب. هذه العقدة هي قلب نظام التدفئة. تشكل وحدة التسخين والخطوط والإمساك ومشعات إطلاق الحرارة مخططًا معقدًا يجب فيه التحقق بدقة من كل عنصر. إن التنبؤ بتكاليف الطاقة والطاقة المطلوبة للغلاية ، وحساب أنبوب التسخين ، واختيار الناقل ونوع الوقود ، يعمل على تحسين التكاليف أثناء البناء والتشغيل. البصيرة الأولية ستؤمن ضد الإصلاحات المبكرة والحاجة إلى تحسين التدفئة الرئيسية التي تم تشغيلها بالفعل.

الحساب الهيدروليكي للشبكات الحراريةجهاز نظام تدفئة مستقل

يمكن طلب حساب الأنابيب لتدفئة منزل خاص من قبل المتخصصين ، الذين يثقون في الخبرة. تساعد "حاسبات" السباكة على عرض المؤشرات من تلقاء نفسها: يتم تقديم البرامج التي تحسب أنابيب التدفئة على مواقع الويب الخاصة بالمصنعين والمتاجر. تحتوي الآلات الحاسبة على مؤشرات متوسطة للمشعات والأنابيب النموذجية: يحتاج المالك إلى تحديد اللقطات وارتفاع السقف ونوع المبنى ، بحيث يحسب النظام نفسه السجلات من الأنابيب الملساء للتدفئة أو سعة الغلاية. عدم وجود حاسبات في التكوين المسبق لاحتياجات خدمة معينة. من غير المحتمل أن يضع أصحاب البوابة برنامجًا يوصي بمنتجات المنافسين ، حتى لو كان حساب قسم أنبوب التسخين بناءً على الخصائص الحقيقية المتوفرة لهذا الغرض.

الفروق الدقيقة عند اختيار قطر أنابيب نظام التدفئة

وصف أقطار الأنبوب

عند اختيار قطر أنابيب التسخين ، من المعتاد التركيز على الخصائص التالية:

  1. القطر الداخلي - المعلمة الرئيسية التي تحدد حجم المنتجات ؛
  2. القطر الخارجي - بناءً على هذا المؤشر ، يتم تصنيف الأنابيب:
  • قطر صغير - من 5 إلى 102 مم ؛
  • متوسط ​​- من 102 إلى 406 مم ؛
  • كبير - أكثر من 406 ملم.
  1. القطر الشرطي - قيمة القطر ، مقربًا إلى أعداد صحيحة ومعبرًا عنها بالبوصة (على سبيل المثال ، 1 ، 2 ″ ، إلخ) ، أحيانًا في كسور البوصة (على سبيل المثال ، 3/4 ″).

قطر كبير أو صغير

إذا كنت مهتمًا بكيفية حساب قطر أنبوب التسخين ، فعليك الانتباه إلى توصياتنا. ستختلف المقاطع الخارجية والداخلية للأنبوب بمقدار مساوٍ لسمك جدار هذا الأنبوب

علاوة على ذلك ، يختلف السماكة اعتمادًا على مادة تصنيع المنتجات.

الحساب الهيدروليكي للشبكات الحرارية

رسم بياني لاعتماد تدفق الحرارة على القطر الخارجي لأنبوب التسخين

يعتقد المحترفون أنه عند تركيب نظام تسخين قسري ، يجب أن يكون قطر الأنابيب صغيرًا قدر الإمكان. وهذا ليس من قبيل الصدفة:

  1. كلما كان قطر الأنابيب البلاستيكية لنظام التدفئة أصغر ، قلت كمية المبرد الذي يحتاج إلى التسخين (توفير الوقت للتدفئة والمال لحاملات الطاقة) ؛
  2. مع انخفاض المقطع العرضي للأنابيب ، تتباطأ سرعة حركة الماء في النظام ؛
  3. الأنابيب ذات القطر الصغير أسهل في التركيب ؛
  4. تعتبر خطوط الأنابيب من الأنابيب ذات الأقطار الصغيرة أكثر فعالية من حيث التكلفة.

ومع ذلك ، هذا لا يعني أنه ، على عكس تصميم نظام التدفئة ، من الضروري شراء أنابيب بقطر أصغر من ذلك الذي تم الحصول عليه في الحساب. إذا كانت الأنابيب صغيرة جدًا ، فسيؤدي ذلك إلى جعل النظام صاخبًا وغير فعال.

هناك قيم محددة تصف السرعة المثالية لسائل التبريد في نظام التدفئة - هذه فترة من 0.3 إلى 0.7 م / ث. ننصحك بالبحث عنها.

تقييم عملي للحجم المطلوب لأنبوب خط الأنابيب وخط أنابيب البخار وفقًا لمعدل التدفق وضغط البخار المشبع في نطاق ضغط أداة 0.4-14 بار و DN15-300 مم. جدول.

  1. بشكل عام ، سرعة الهدوء (كافية تمامًا) للبخار المشبع هي 25 م / ث. أقصى سرعات بخار مسموح بها من مشروع dpva.ru
  2. الجدول مناسب عمليًا لجميع جداول الأنابيب ، ولكن ليست كل جداول الأنابيب مناسبة للبخار. بشكل عام ، يعد البخار بيئة عمل غير سارة إلى حد ما ، ولكن يتم استخدام أنابيب الصلب الكربوني العادية في معظم الحالات ، على الرغم من استخدام الفولاذ المقاوم للصدأ في كثير من الأحيان. نظرة عامة على تسميات الصلب من مشروع dpva.ru نظرة عامة على معايير الأنابيب الفولاذية من مشروع dpva.ru.
استهلاك البخار المشبع (كجم / ساعة وحدات القياس الأخرى من مشروع dpva.ru)
ضغط الجهاز (بار) سرعة البخار (م / ث) قطر الأنبوب الشرطي (الاسمي) مم
15 20 25 32 40 50 65 80 100 125 150 200 250 300
0.4 15 7 14 24 37 52 99 145 213 394 648 917 1606 2590 3680
25 10 25 40 62 92 162 265 384 675 972 1457 2806 4101 5936
40 17 35 64 102 142 265 403 576 1037 1670 2303 4318 6909 9500
0.7 15 7 16 25 40 59 109 166 250 431 680 1006 1708 2791 3852
25 12 25 45 72 100 182 287 430 716 1145 1575 2816 4629 6204
40 18 37 68 106 167 298 428 630 1108 1715 2417 4532 7251 10323
1 15 8 17 29 43 65 112 182 260 470 694 1020 1864 2814 4045
25 12 26 48 72 100 193 300 445 730 1160 1660 3099 4869 6751
40 19 39 71 112 172 311 465 640 1150 1800 2500 4815 7333 10370
2 15 12 25 45 70 100 182 280 410 715 1125 1580 2814 4545 6277
25 19 43 70 112 162 195 428 656 1215 1755 2520 4815 7425 10575
40 30 64 115 178 275 475 745 1010 1895 2925 4175 7678 11997 16796
3 15 16 37 60 93 127 245 385 535 925 1505 2040 3983 6217 8743
25 26 56 100 152 225 425 632 910 1580 2480 3440 6779 10269 14316
40 41 87 157 250 357 595 1025 1460 2540 4050 5940 10479 16470 22950
4 15 19 42 70 108 156 281 432 635 1166 1685 2460 4618 7121 10358
25 30 63 115 180 270 450 742 1080 1980 2925 4225 7866 12225 17304
40 49 116 197 295 456 796 1247 1825 3120 4940 7050 12661 1963 27816
استهلاك البخار المشبع (كجم / ساعة وحدات القياس الأخرى من مشروع dpva.ru)
ضغط الجهاز (بار) سرعة البخار (م / ث) قطر الأنبوب الشرطي (الاسمي) مم
15 20 25 32 40 50 65 80 100 125 150 200 250 300
5 15 22 49 87 128 187 352 526 770 1295 2105 2835 5548 8586 11947
25 36 81 135 211 308 548 885 1265 2110 3540 5150 8865 14268 20051
40 59 131 225 338 495 855 1350 1890 3510 5400 7870 13761 23205 32244
6 15 26 59 105 153 225 425 632 925 1555 2525 3400 6654 10297 14328
25 43 97 162 253 370 658 1065 1520 2530 4250 6175 10629 17108 24042
40 71 157 270 405 595 1025 1620 2270 4210 6475 9445 16515 27849 38697
7 15 29 63 110 165 260 445 705 952 1815 2765 3990 7390 12015 16096
25 49 114 190 288 450 785 1205 1750 3025 4815 6900 12288 19377 27080
40 76 177 303 455 690 1210 1865 2520 4585 7560 10880 19141 30978 43470
8 15 32 70 126 190 285 475 800 1125 1990 3025 4540 8042 12625 17728
25 54 122 205 320 465 810 1260 1870 3240 5220 7120 13140 21600 33210
40 84 192 327 510 730 1370 2065 3120 5135 8395 12470 21247 33669 46858
10 15 41 95 155 250 372 626 1012 1465 2495 3995 5860 9994 16172 22713
25 66 145 257 405 562 990 1530 2205 3825 6295 8995 15966 25860 35890
40 104 216 408 615 910 1635 2545 3600 6230 9880 14390 26621 41011 57560
14 15 50 121 205 310 465 810 1270 1870 3220 5215 7390 12921 20538 29016
25 85 195 331 520 740 1375 2080 3120 5200 8500 12560 21720 34139 47128
40 126 305 555 825 1210 2195 3425 4735 8510 13050 18630 35548 54883 76534

اختيار قطر خط البخار

15 ديسمبر 2018

السؤال الفعلي هو ، ما هو قطر خط الأنابيب الذي يجب استخدامه؟

يبدو الرسم التخطيطي لمسار تكثيف البخار هكذا. مصنع الغلايات قيد التشغيل ، والذي ينتج بخارًا بمعامل معين بكمية معينة. ثم ينفتح صمام البخار الرئيسي ويدخل البخار في نظام تكثيف البخار متجهًا نحو المستهلكين. ثم يطرح السؤال الفعلي ، ما هو قطر خط الأنابيب الذي يجب استخدامه؟

إذا كنت تأخذ أنبوبًا بقطر كبير جدًا ، فهذا يهدد:

  1. زيادة تكلفة التركيب
  2. فقدان حرارة كبير للبيئة
  3. كمية كبيرة من المكثفات ، وبالتالي عدد كبير من جيوب المكثفات ، ومصائد البخار ، والصمامات ، وما إلى ذلك.

إذا كنت تأخذ أنبوبًا بقطر صغير جدًا ، فهذا يهدد:

  1. فقدان الضغط تحت التصميم
  2. زيادة سرعة البخار والضوضاء في خط البخار
  3. تآكل تآكل ، استبدال المعدات بشكل متكرر بسبب المطرقة المائية

حساب قطر خط أنابيب البخار

هناك طريقتان لاختيار قطر خط البخار: الأولى هي طريقة انخفاض الضغط ، والثانية هي الطريقة الأبسط التي يستخدمها معظمنا - طريقة السرعة.

حتى لا تضيع وقتك في البحث عن جدول لحساب طريقة السرعة ، قمنا بنشر هذه المعلومات على هذه الصفحة لراحتك. التوصيات المنشورة مأخوذة من كتالوج الشركة المصنعة لصمامات خطوط الأنابيب الصناعية ADL.

توصيات لتركيب جيوب الصرف

تكون أحمال البدء على خط أنابيب البخار عالية جدًا ، حيث يدخل البخار الساخن في خط الأنابيب البارد غير المدفأ ويبدأ البخار في التكاثف بنشاط. وفقًا لـ SNiP 2.04.07-86 * البند 7.26 ، يلزم عمل جيوب تصريف على أقسام مستقيمة من خطوط أنابيب البخار كل 400-500 متر وكل 200-300 متر بمنحدر عكسي ، يجب توفير أنابيب تصريف لأنابيب البخار.

تقدم الشركات المصنعة المختلفة لتجهيزات الأنابيب توصياتها فيما يتعلق بالفاصل الزمني لتركيب مصائد البخار. توصي الشركة المصنعة الروسية ADL ، بناءً على سنوات خبرتها العديدة ، بإنتاج جيوب تصريف مع تركيب مصائد البخار Stimax كل 30-50 مترًا بخطوط أنابيب طويلة. بالنسبة للخطوط القصيرة ، لا تختلف توصيات ADL عن SNiP 2.04.07-86.

لماذا يجب إزالة المكثفات من خط البخار؟

عندما يتم توفير البخار ، فإنه يطور سرعات عالية جدًا ويدفع طبقة التكثيف المتكونة في الجزء السفلي من الأنبوب عبر خط أنابيب البخار بسرعة 60 م / ث أو أعلى ، مما يؤدي إلى تكوين موجات تكثيف على شكل مشط يمكن أن تسد الأنبوب بأكمله الجزء. يقود البخار كل هذا المكثف ، ويصطدم بجميع العوائق في طريقه: التركيبات ، والمرشحات ، وصمامات التحكم ، والصمامات. بالطبع ، بالنسبة لخط الأنابيب نفسه ، ناهيك عن المعدات ، سيكون مطرقة مائية قوية.

ماذا ستكون النتيجة؟

  1. كلما كان ذلك ممكنًا ، قم بتنفيذ جيوب تصريف مع تركيب مصائد بخار.
  2. تركيب المرشحات في مستوى أفقي ، غطاء الصرف لأسفل لتجنب جيب التكثيف
  3. قم بإنتاج قيود متحدة المركز بشكل صحيح ، وتجنب جيوب المكثفات
  4. مراقبة المنحدر لتصريف الجاذبية للمكثفات في جيوب الصرف
  5. تركيب الصمامات بدلا من الصمامات الكروية
  • KR 11 | 12 | 15 | 20 صمام بوابة إسفين مطاطي
  • سلسلة مرشح شبكة IS17
  • محطات ضخ "جرانفلو" سلسلة UNV DPV
  • تحقق من سلسلة صمام RD30
  • سلسلة المصافي IS 15 | 16 | 40 | 17
  • صمام تجاوز "جرانريج" CAT32
  • سلسلة مضخة التدوير "Granpump" R
  • فحص الصمامات "Granlock" CVS25
  • صمامات كروية فولاذية BIVAL
  • سلسلة مرشح شبكة IS30
  • معدات البخار
  • مضخات التدوير سلسلة "جرانبومب" IPD
  • منظم ضغط "جرانريج" CAT41
  • صمامات الأمان بريجران KPP 096 | 095 | 097 | 496 | 095 | 495
  • صمام تجاوز "جرانريج" CAT82
  • صمامات كروية فولاذية BIVAL KSHT مع مخفض
  • منظمات الضغط "Granreg" CAT
  • محطات الضخ "جرانفلو" سلسلة UNV على مضخات MHC و ZM
  • سلسلة صمام البوابة Granar KR15 مع شهادة الحريق
  • فحص الصمام CVS16
  • صمام تجاوز "جرانريج" CAT871
  • محطات ضخ الجرعات - دوزوفلو
  • فحص الصمام CVS40
  • سلسلة صمام البوابة "جرانار" سلسلة شهادة KR17 وفقًا لشكل FM العالمي
  • جرانلوك CVT16
  • مضخات التدوير "Granpump" سلسلة IP
  • منظم ضغط "بعد نفسه" Granreg "CAT160 | CAT80 | CAT30 | كات 41
  • مضخات أحادية الكتلة من الفولاذ المقاوم للصدأ MHC 50 | 65 | 80 | 100 سلسلة
  • صمام البوابة "جرانار" سلسلة شهادة KR16 وفقًا لشكل FM العالمي
  • فحص الصمام سلسلة RD50
  • مصائد البخار Stimaks А11 | A31 | HB11 | AC11
  • تحقق من سلسلة صمام RD18
  • صمامات كروية فولاذية Bival KShG
  • صمامات الفراشة Granval ZPVS | ZPVL | ZPTS | ZPSS
  • محطات ضخ الطوارئ
