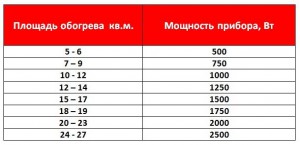

حساب قوة سخانات الأشعة تحت الحمراء

لماذا نحتاج إلى ارتفاع السقف في الحسابات

لذلك ، دعونا نفكر في خيار "نموذجي" معين - منزل بمساحة 100 متر مربع. في الحسابات التي تعتمد على مساحة المنزل ، نعتمد على قيمة "1 كيلو واط من خرج حرارة الغلاية لكل 10 أمتار مربعة من المساحة" ونجد أننا بحاجة إلى غلاية بقدرة 10 كيلو واط لتدفئة منزل مساحته 100 متر مربع.

الآن دعنا ننتبه إلى ارتفاع الأسقف في الغرف. يمكن أن تكون 2.20 و 2.50 ، على سبيل المثال ، 3.0 متر

في الخيار الأول ، سيكون حجم المبنى 220 مترًا مكعبًا ، وفي الخيار الثاني - 250 وفي الثالث - 300 متر مكعب.

أي مولد حراري يعمل في منزلك ، باستثناء لوحات الأشعة تحت الحمراء وما شابهها ، يسخن الهواء داخل الغرفة. بسبب الحمل الحراري ، يختلط الهواء الدافئ مع الهواء البارد ويوفر نقل الحرارة في جميع أنحاء الحجم. ونتيجة لذلك ، فإن أي غلاية أو موقد يسخن الهواء في المنزل. ويقاس الهواء بدقة بالكميات الحجمية ، أي متر مكعب.

في الحالة الأولى ، سنحتاج إلى تسخين 220 مترًا مكعبًا من الهواء داخل المنزل ، وفي الحالة الأخيرة ، سنحتاج إلى 300 متر مكعب. من المنطقي أن نفترض أنه عند تسخين 300 متر مكعب من الهواء ، ستكون هناك حاجة إلى ما يقرب من 1.5 مرة من الحرارة أكثر من تسخين 220 مترًا مكعبًا.

وهذا يعني أنه مع نفس مساحة المبنى في الحالة الأولى ، من الممكن استخدام غلاية أقل قوة بمقدار 1.5 مرة تقريبًا من الحالة الأخيرة.

حساب أنواع مختلفة من المشعات

إذا كنت ستقوم بتركيب مشعات مقطعية ذات حجم قياسي (بمسافة محورية بارتفاع 50 سم) واخترت بالفعل المادة والطراز والحجم المطلوب ، فلن تكون هناك صعوبة في حساب عددها. تمتلك معظم الشركات ذات السمعة الطيبة التي توفر معدات تدفئة جيدة البيانات الفنية لجميع التعديلات على موقع الويب الخاص بها ، ومن بينها أيضًا الطاقة الحرارية. إذا لم يتم الإشارة إلى الطاقة ، ولكن معدل تدفق المبرد ، فمن السهل التحويل إلى طاقة: معدل تدفق سائل التبريد البالغ 1 لتر / دقيقة يساوي تقريبًا قدرة 1 كيلو واط (1000 واط).

يتم تحديد المسافة المحورية للرادياتير بالارتفاع بين مراكز الثقوب لتزويد / إزالة المبرد

لتسهيل الحياة على المشترين ، تقوم العديد من المواقع بتثبيت برنامج آلة حاسبة مصمم خصيصًا. ثم يأتي حساب أقسام مشعات التدفئة لإدخال البيانات في غرفتك في الحقول المناسبة. وعند الإخراج لديك النتيجة النهائية: عدد أقسام هذا النموذج بالقطع.

يتم تحديد المسافة المحورية بين مراكز الثقوب لسائل التبريد

ولكن إذا كنت تفكر فقط في الخيارات الممكنة في الوقت الحالي ، فيجدر بك مراعاة أن المشعات من نفس الحجم المصنوعة من مواد مختلفة لها ناتج حراري مختلف. لا تختلف طريقة حساب عدد أقسام المشعات ثنائية المعدن عن حساب الألومنيوم أو الفولاذ أو الحديد الزهر. يمكن أن تكون الطاقة الحرارية لقسم واحد فقط مختلفة.

لتسهيل الحساب ، توجد بيانات متوسطة يمكنك التنقل فيها. لقسم واحد من الرادياتير بمسافة محورية 50 سم ، تُقبل قيم القدرة التالية:

ألومنيوم - 190 واط
نظام المعدنين - 185 واط
حديد الزهر - 145 واط.

إذا كنت لا تزال تعرف فقط المواد التي تختارها ، فيمكنك استخدام هذه البيانات. من أجل الوضوح ، نقدم أبسط حساب لأقسام مشعات التدفئة ثنائية المعدن ، والتي تأخذ في الاعتبار مساحة الغرفة فقط.

عند تحديد عدد السخانات ثنائية المعدن ذات الحجم القياسي (مسافة المركز 50 سم) ، يُفترض أن قسمًا واحدًا يمكنه تسخين 1.8 م 2 من المساحة. ثم لغرفة 16 م 2 تحتاج: 16 م 2 / 1.8 م 2 \ u003d 8.88 قطعة. التقريب - مطلوب 9 أقسام.

وبالمثل ، فإننا نعتبر قضبان الحديد الزهر أو الصلب. كل ما تحتاجه هو القواعد:

المبرد ثنائي المعدن - 1.8 م 2
ألومنيوم - 1.9-2.0 م 2
الحديد الزهر - 1.4-1.5 م 2.

هذه البيانات للأقسام التي يبلغ مركزها مسافة 50 سم. اليوم ، هناك نماذج معروضة للبيع بارتفاعات مختلفة جدًا: من 60 سم إلى 20 سم وحتى أقل.الموديلات 20 سم وما دون تسمى كبح. بطبيعة الحال ، تختلف قوتها عن المعيار المحدد ، وإذا كنت تخطط لاستخدام "غير قياسي" ، فسيتعين عليك إجراء تعديلات. أو ابحث عن بيانات جواز السفر أو عد نفسك. ننطلق من حقيقة أن نقل الحرارة للجهاز الحراري يعتمد بشكل مباشر على منطقته. مع انخفاض الارتفاع ، تقل مساحة الجهاز ، وبالتالي تقل الطاقة بشكل متناسب. أي أنك تحتاج إلى إيجاد نسبة ارتفاعات المبرد المحدد إلى المعيار ، ثم استخدام هذا المعامل لتصحيح النتيجة.

حساب مشعات الحديد الزهر. يمكن حسابه من خلال مساحة الغرفة أو حجمها

من أجل الوضوح ، سنحسب مشعات الألومنيوم حسب المنطقة. الغرفة هي نفسها: 16 م 2. نعتبر عدد الأقسام ذات الحجم القياسي: 16 م 2/2 م 2 \ u003d 8 قطع. لكننا نريد استخدام أقسام صغيرة بارتفاع 40 سم. نجد نسبة المشعات بالحجم المحدد إلى الحجم القياسي: 50 سم / 40 سم = 1.25. والآن نقوم بتعديل الكمية: 8pcs * 1.25 = 10PCS.

سخان الأشعة تحت الحمراء

أجهزة التدفئة الأكثر تقدمًا واقتصادية هي سخانات الأشعة تحت الحمراء. يعتبر باعث الكوارتز أكثر ملاءمة للتدفئة المؤقتة في حالة عدم الحاجة إلى تدفئة الغرفة بأكملها

مبدأ التشغيل	سخان الأشعة تحت الحمراء ، على عكس السخانات التقليدية ، لا يسخن الهواء ، ولكن الأشياء القريبة. يشع طاقة حرارية (مثل الشمس) ، والتي تمتصها الأسطح المحيطة (الأرضية والجدران والأثاث وما إلى ذلك) والأشخاص. تسمح لك سخانات الأشعة تحت الحمراء بإنشاء مناطق ذات تدفئة محلية وتوفير الطاقة. يقومون بتسخين الأشياء ولا يقومون بتسخين الهواء. تم تصميم سخانات الأشعة تحت الحمراء للأسقف المعلقة ، وتدفئة المباني السكنية وغير السكنية ، وكذلك الأشخاص في المناطق المفتوحة. يتم استخدامها لتدفئة الحمامات وغرف الاستحمام والتراسات والشرفات والمقاهي والمطاعم.
مزايا	توفير الطاقة ، والتدفئة المحلية الصامتة - عند تثبيته فوق مكان العمل ، يوفر سخان الأشعة تحت الحمراء ظروفًا مريحة للشخص العامل دون تدفئة الغرفة بأكملها
توصيات لاستخدام أجهزة التدفئة: . تجنب الاصطدام بنفث من الماء على ملف ساخن (سخانات المروحة) ؛ . تجنب انسداد الجهاز بالغبار (سخانات المروحة) ؛ . كلما كان المسخن الكهربائي منخفضًا ، زادت كفاءة تشغيله ؛ . لا تغطي جهاز التشغيل ؛ . لا تستخدم أجهزة لتجفيف الملابس (إذا لم يكن ذلك منصوصًا عليه في تصميم الجهاز) ؛ . لا تستخدم الجهاز في غرف رطبة . يجب أن يكون الجهاز في وضع عمودي فقط (مبرد الزيت) ؛ . لا تضع مبرد الزيت بالقرب من العناصر القابلة للانصهار وعلى مسافة لا تقل عن 50 سم من الأثاث.
عيوب	تسخن المنطقة التي يتم توجيه شعاع الأشعة تحت الحمراء فيها فقط. إذا تم استخدامه ، على سبيل المثال ، للتدفئة في الهواء الطلق خلال موسم البرد ، فسوف يسخن الجانب الأيمن من الجسم ، ويتجمد الجانب الأيسر
الاستنتاجات	تستخدم سخانات الكوارتز بالأشعة تحت الحمراء لتسخين مناطق معينة من الغرفة. قد تسخن مساحة العمل جيدًا

البيانات الأساسية

الحساب الدقيق لهندسة الحرارة معقد للغاية ، ويتم إجراؤه بواسطة متخصصين عند تصميم نظام التدفئة. إذا كان الطلب يمثل مشكلة ، فيمكن إجراء عملية حسابية بسيطة بشكل مستقل.

للقيام بذلك ، يجب أن يكون لديك معلومات أساسية:

في البداية ، تحتاج إلى معرفة أبعاد الغرفة حيث سيتم تثبيت مشعات التدفئة:

طول.
عرض.
ارتفاع.

ثم عليك أن تقرر اختيار البطاريات:

رقائقي الصلب
الحديد الزهر؛
نظام المعدنين.
الألومنيوم.

في الوثائق الفنية لكل مشعاع ، في خصائص الشركة المصنعة ، يتم سرد الطاقة الحرارية للجهاز. هذه هي كمية الحرارة بالواط التي يمكن لعنصر معياري واحد من القسم إطلاقها في ساعة واحدة.

كمرجع ، واحد واط يعادل 0.86 سعرة حرارية من الحرارة.

لحساب قدرة المشعات ، من الضروري استخدام القيم القياسية لنقل الحرارة لكل قسم ، وهي:

لبطاريات الحديد الزهر السوفيتية - 160 واط.
ألمنيوم بارتفاع مركز 500 مم - 200 واط.
لوح فولاذي غير قابل للفصل بطول 500 و 800 مم ، على التوالي ، 700 و 1500 وات.

حساب انتقال الحرارة لفيديو مشعاع ألمنيوم واحد

ستتعلم في الفيديو كيفية حساب نقل الحرارة لجزء واحد من بطارية الألومنيوم بمعلمات مختلفة للمبرد الوارد والصادر.

تبلغ قوة أحد أقسام المبرد المصنوع من الألومنيوم 199 واط ، ولكن هذا شريطة ملاحظة اختلاف درجة الحرارة المعلن وهو 70 درجة مئوية. هذا يعني أن درجة حرارة المبرد عند المدخل هي 110 درجة مئوية ، وعند المخرج 70 درجة. يجب أن تصل درجة حرارة الغرفة بهذا الاختلاف إلى 20 درجة. تم تحديد هذا الاختلاف في درجة الحرارة DT.

توفر بعض الشركات المصنعة للرادياتير جدول تحويل نقل الحرارة ومعامل مع منتجهم. قيمته عائمة: كلما ارتفعت درجة حرارة المبرد ، زاد معدل نقل الحرارة.

كمثال ، يمكنك حساب هذه المعلمة بالبيانات التالية:

درجة حرارة سائل التبريد عند مدخل المبرد - 85 درجة مئوية ؛
تبريد الماء عند الخروج من المبرد - 63 درجة مئوية ؛
تدفئة الغرفة - 23 درجة مئوية.

من الضروري إضافة القيمتين الأوليين معًا ، وتقسيمهما على 2 وطرح درجة حرارة الغرفة ، من الواضح أن هذا يحدث على النحو التالي:

الرقم الناتج يساوي DT ، وفقًا للجدول المقترح ، يمكن إثبات أن المعامل هو 0.68. بالنظر إلى ذلك ، من الممكن تحديد انتقال الحرارة لقسم واحد:

بعد ذلك ، بمعرفة فقد الحرارة في كل غرفة ، يمكنك حساب عدد أقسام المبرد اللازمة لتركيبها في غرفة معينة. حتى إذا كانت الحسابات عبارة عن قسم واحد ، فأنت بحاجة إلى تثبيت ما لا يقل عن 3 ، وإلا فإن نظام التدفئة بأكمله سيبدو سخيفًا ولن يسخن المنطقة بدرجة كافية.

في المقالة التالية ، ستتعلم كيفية توصيل مشعات التدفئة بشكل صحيح: http://ksportal.ru/828-podklyuchit-radiator-otopleniya.html.

دائمًا ما يكون حساب عدد المشعات محدثًا

بالنسبة لأولئك الذين يبنون منزلًا خاصًا ، فإن هذا مهم بشكل خاص. يجب على مالكي الشقق الذين يرغبون في تغيير المشعات أن يعرفوا أيضًا كيفية حساب عدد الأقسام في نماذج الرادياتير الجديدة بسهولة

آلة حاسبة على الانترنت

ملحوظة! اليوم ، تسمح إمكانيات الإنترنت باستخدام الكمبيوتر لحساب قوة مشعات التدفئة ، مع مراعاة جميع تقنيات البناء المبتكرة.

حساب مشعات التدفئة

صيغة الحساب عبر الإنترنت مشابهة للمعادلة القياسية ، ولكنها معدلة قليلاً لتأخذ في الاعتبار عوامل التعديل. يتم تثبيتها:

على النوافذ البلاستيكية التي تقلل من فقدان الحرارة.
على الجدران الخارجية - كلما زاد عددهم ، زاد المعامل.
إلى ارتفاع الغرفة. إذا كان أكثر من 2.5 متر ، يزداد المعامل.

يعتمد الحساب الأساسي عبر الإنترنت على متوسط القيم لكل نوع من أنواع بطاريات التدفئة ، والتي تبلغ مسافة مركزها 500 مم. بالنسبة لنقل الحرارة ، يتم قبول البيانات التالية في الحساب القياسي:

لمشعات الحديد الزهر - 145 واط.
لنظام المعدنين - 185 واط.
للألمنيوم - 190 واط.

لإجراء الحساب ، من الضروري إدخال جميع البيانات المطلوبة في قاعدة بيانات الكمبيوتر:

مساحة الغرفة وارتفاعها.
عدد النوافذ والجدران الخارجية.
نوع الغرفة والمبرد المختار.
حالة الجدران وموادها.
أدنى درجة حرارة خارجية.

بعد ملء حقول النموذج عبر الإنترنت ، ما عليك سوى النقر فوق خيار "إجراء الحساب" ، وفي بضع ثوانٍ سيعرض الكمبيوتر النتيجة. انها بسيطة جدا ومريحة. يمكن العثور على آلة حاسبة عبر الإنترنت على موقع الشركة المصنعة للرادياتير.

كيفية حساب قوة المرجل طريقتين

لضمان درجة حرارة مريحة طوال فصل الشتاء ، يجب أن ينتج غلاية التدفئة مثل هذه الكمية من الطاقة الحرارية اللازمة لتجديد جميع الخسائر الحرارية للمبنى / الغرفة.بالإضافة إلى ذلك ، من الضروري أيضًا أن يكون لديك احتياطي طاقة صغير في حالة الطقس البارد غير الطبيعي أو توسع المناطق. سنتحدث عن كيفية حساب القوة المطلوبة في هذه المقالة.

لتحديد أداء معدات التدفئة ، من الضروري أولاً تحديد فقد الحرارة للمبنى / الغرفة. مثل هذا الحساب يسمى الهندسة الحرارية. هذه واحدة من أكثر الحسابات تعقيدًا في الصناعة ، حيث توجد العديد من العوامل التي يجب مراعاتها.

لتحديد قوة المرجل ، من الضروري مراعاة جميع خسائر الحرارة

بالطبع ، يتأثر مقدار الفاقد من الحرارة بالمواد التي استخدمت في بناء المنزل. لذلك ، تؤخذ في الاعتبار مواد البناء التي تتكون منها الأساس والجدران والأرضية والسقف والأرضيات والعلية والسقف وفتحات النوافذ والأبواب.

يؤخذ في الاعتبار نوع أسلاك النظام ووجود تدفئة تحت الأرضية. في بعض الحالات ، يؤخذ في الاعتبار حتى وجود الأجهزة المنزلية التي تولد الحرارة أثناء التشغيل.

لكن هذه الدقة ليست مطلوبة دائمًا. هناك تقنيات تتيح لك تقدير الأداء المطلوب بسرعة لمرجل التدفئة دون الانغماس في براري هندسة الحرارة.

تعتمد الحسابات على حجم الغرفة

يمكن الحصول على بيانات أكثر دقة إذا تم حساب أقسام مشعات التدفئة مع مراعاة ارتفاع السقف ، أي حسب حجم الغرفة. المبدأ هنا هو نفسه كما في الحالة السابقة. أولاً ، يتم حساب إجمالي الطلب على الحرارة ، ثم يتم حساب عدد أقسام المبرد.

وفقًا لتوصيات SNIP ، يلزم 41 واط من الطاقة الحرارية لتسخين كل متر مكعب من المسكن في لوحة منزل. بضرب مساحة الغرفة في ارتفاع السقف ، نحصل على الحجم الإجمالي ، والذي نضربه في هذه القيمة القياسية. بالنسبة للشقق ذات النوافذ الزجاجية المزدوجة الحديثة والعزل الخارجي ، ستكون هناك حاجة إلى حرارة أقل ، فقط 34 وات لكل متر مكعب.

على سبيل المثال ، لنحسب المقدار المطلوب من الحرارة لغرفة مساحتها 20 مترًا مربعًا. مع ارتفاع سقف 3 أمتار. سيكون حجم الغرفة 60 مترا مكعبا (20 مترا مربعا X 3 م). ستساوي الطاقة الحرارية المحسوبة في هذه الحالة 2460 واط (60 متر مكعب × 41 واط).

وكيف تحسب عدد مشعات التدفئة؟ للقيام بذلك ، تحتاج إلى تقسيم البيانات التي تم الحصول عليها عن طريق نقل الحرارة لقسم واحد محدد من قبل الشركة المصنعة. إذا أخذنا ، كما في المثال السابق ، 170 واط ، فستحتاج الغرفة إلى: 2460 واط / 170 واط = 14.47 ، أي 15 قسمًا للرادياتير.

يميل المصنعون إلى الإشارة إلى معدلات نقل الحرارة المبالغ فيها لمنتجاتهم ، بافتراض أن درجة حرارة المبرد في النظام ستكون الحد الأقصى. في الظروف الحقيقية ، نادرًا ما يتم استيفاء هذا المطلب ، لذلك يجب التركيز على الحد الأدنى لمعدلات نقل الحرارة لقسم واحد ، والتي تنعكس في جواز سفر المنتج. هذا سيجعل الحسابات أكثر واقعية ودقة.

سخان مروحة

جهاز التدفئة الأبسط والأكثر تكلفة. يتم استخدامه للتدفئة السريعة للغرف الصغيرة. تبلغ قدرة سخانات المروحة 2.0-2.5 كيلو واط. بالمقارنة مع مبرد الزيت والمسخن الحراري ، فهي صغيرة الحجم. توجد سخانات المروحة على الأرض ، على المنضدة ، توجد طرز مثبتة على الحائط

مبدأ التشغيل	في سخان المروحة ، يتم تسخين الهواء بواسطة ملف كهربائي ساخن ويتم توفيره بواسطة المروحة إلى منطقة التسخين. تبلغ درجة حرارة الملف الكهربائي المفتوح حوالي 80 درجة مئوية ، والهواء عند مخرج سخان المروحة يصل دائمًا إلى 20 درجة مئوية. لتحسين توحيد تدفئة المكان ، تدور المروحة في الهيكل. عادة ما تكون مادة جسم سخان المروحة من البلاستيك
مزايا	يقومون بتسخين الهواء بسرعة كبيرة وتوزيعه في جميع أنحاء الغرفة. أغلق في حالة السقوط. محمي من الحرارة الزائدة. بفضل منظم الحرارة ، يتم تنظيم درجة الحرارة المحددة ولا تتطلب إيقاف التشغيل. مدمجة وجمالية
عيوب	يصدر ضوضاء أثناء التشغيل بسرعات عالية. تلوث الهواء نتيجة احتراق الأكسجين وجزيئات الغبار.يمكن أن يكون الغبار المسدود ، الذي يحترق على دوامة ساخنة ، مصدرًا لرائحة كريهة في الغرفة
الاستنتاجات	توفر سخانات المروحة أعلى معدل لتدفئة الغرفة ، ولكنها تخلق ضوضاء متزايدة بسرعات عالية ، والنماذج ذات الحلزون المفتوح لها عيب آخر: فهي تحرق الأكسجين وتلوث الهواء بمنتجات الاحتراق

الخصوصية والميزات الأخرى

هناك خصوصية أخرى ممكنة أيضًا للمباني التي يتم إجراء الحساب لها ، ولكن ليست جميعها متشابهة ومتشابهة تمامًا. يمكن أن تكون هذه مؤشرات مثل:

درجة حرارة سائل التبريد أقل من 70 درجة - يجب زيادة عدد الأجزاء وفقًا لذلك ؛
عدم وجود باب في الفتحة بين الغرفتين. ثم يلزم حساب المساحة الإجمالية لكلتا الغرفتين من أجل حساب عدد المشعات للتدفئة المثلى ؛
تمنع النوافذ ذات الزجاج المزدوج المثبتة على النوافذ فقدان الحرارة ، وبالتالي ، يمكن تركيب عدد أقل من أقسام البطارية.

عند استبدال بطاريات الحديد الزهر القديمة. التي توفر درجة حرارة عادية في الغرفة ، على الألومنيوم الجديد أو ثنائي المعدن ، الحساب بسيط للغاية. اضرب ناتج الحرارة لقسم واحد من الحديد الزهر (متوسط 150 واط). اقسم النتيجة على كمية الحرارة لجزء جديد.

حساب عدد المشعات في منزل خاص

إذا كان من الممكن أن تأخذ متوسط المعلمات للحرارة المستهلكة للشقق ، نظرًا لأنها مصممة للأبعاد القياسية للغرفة ، فهذا خطأ في البناء الخاص. بعد كل شيء ، يبني العديد من المالكين منازلهم بارتفاع سقف يتجاوز 2.8 متر ، بالإضافة إلى ذلك ، فإن جميع المباني الخاصة تقريبًا على شكل زاوية ، لذلك ستكون هناك حاجة إلى مزيد من الطاقة لتدفئتها.

في هذه الحالة ، لا تعد الحسابات القائمة على مساحة الغرفة مناسبة: تحتاج إلى تطبيق الصيغة مع مراعاة حجم الغرفة وإجراء التعديلات عن طريق تطبيق المعاملات لتقليل أو زيادة نقل الحرارة.

قيم المعاملات هي كما يلي:

0,2 - يتم ضرب رقم الطاقة النهائي الناتج بواسطة هذا المؤشر إذا تم تركيب نوافذ زجاجية مزدوجة متعددة الغرف في المنزل.
1,15 - إذا كان المرجل المركب في المنزل يعمل بالحد من سعته. في هذه الحالة ، كل 10 درجات من المبرد المسخن تقلل من قوة المشعات بنسبة 15٪.
1,8 - عامل التكبير الذي يتم تطبيقه إذا كانت الغرفة زاوية وفيها أكثر من نافذة.

لحساب قوة المشعات في منزل خاص ، يتم استخدام الصيغة التالية:

الخامس - حجم الغرفة
41 - متوسط الطاقة المطلوبة لتدفئة 1 م 2 لمنزل خاص.

مثال على الحساب

إذا كان هناك غرفة بمساحة 20 م 2 (4 × 5 م - طول الجدران) مع ارتفاع سقف 3 أمتار ، فمن السهل حساب حجمها:

يتم ضرب القيمة الناتجة بالقوة المقبولة وفقًا للمعايير:

60 × 41 = 2460 واط - هناك حاجة إلى الكثير من الحرارة لتسخين المنطقة المعنية.

يتم حساب عدد المشعات على النحو التالي (بالنظر إلى أن قسمًا واحدًا من الرادياتير يصدر في المتوسط 160 وات ، وتعتمد بياناتهم الدقيقة على المادة التي تُصنع منها البطاريات):

لنفترض أنك بحاجة إلى 16 قسمًا في المجموع ، أي أنك تحتاج إلى شراء 4 مشعات مع 4 أقسام لكل جدار أو 2 مع 8 أقسام. في هذه الحالة ، لا ينبغي لأحد أن ينسى معاملات الضبط.

اعتماد قوة المشعات على الاتصال والموقع

بالإضافة إلى جميع المعلمات الموضحة أعلاه ، يختلف انتقال حرارة المبرد حسب نوع التوصيل. يعتبر الاتصال المائل بمصدر من أعلى هو الأمثل ، وفي هذه الحالة لا يوجد فقدان للطاقة الحرارية. لوحظ أكبر الخسائر مع الاتصال الجانبي - 22 ٪. كل الباقي متوسط في الكفاءة. نسب الخسارة التقريبية موضحة في الشكل.

فقدان الحرارة في المشعات حسب التوصيل

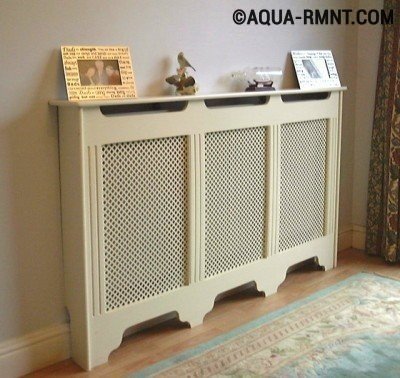

تنخفض القوة الفعلية للرادياتير أيضًا في وجود عناصر الحاجز. على سبيل المثال ، إذا كانت عتبة النافذة معلقة من الأعلى ، فإن انتقال الحرارة ينخفض بنسبة 7-8٪ ، وإذا لم يغطي المبرد بالكامل ، فإن الخسارة تكون 3-5٪.عند تركيب شاشة شبكية لا تصل إلى الأرض ، تكون الخسائر تقريبًا كما في حالة عتبة النافذة المتدلية: 7-8٪. أما إذا غطت الشاشة السخان بالكامل ، فإن انتقال الحرارة ينخفض بنسبة 20-25٪.

كمية الحرارة تعتمد على التركيب

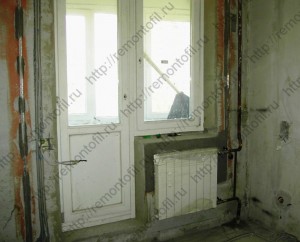

تعتمد كمية الحرارة أيضًا على موقع التثبيت.

تعديل النتائج

من أجل الحصول على حساب أكثر دقة ، يجب أن تأخذ في الاعتبار أكبر عدد ممكن من العوامل التي تقلل أو تزيد من فقدان الحرارة. هذا ما تصنعه الجدران ومدى عزلها جيدًا ، وحجم النوافذ ، ونوع الزجاج الذي تحتوي عليه ، وعدد الجدران في الغرفة المواجهة للشارع ، وما إلى ذلك. للقيام بذلك ، هناك معاملات تحتاج من خلالها إلى مضاعفة القيم الموجودة لفقدان حرارة الغرفة.

يعتمد عدد المشعات على مقدار فقد الحرارة

Windows مسؤول عن 15٪ إلى 35٪ من فقدان الحرارة. يعتمد الشكل المحدد على حجم النافذة ومدى عزلها جيدًا. لذلك ، هناك نوعان من المعاملات المقابلة:

نسبة مساحة النافذة إلى مساحة الأرضية:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
تزجيج:
- نافذة ذات زجاج مزدوج من ثلاث غرف أو أرجون في نافذة ذات زجاج مزدوج من غرفتين - 0.85
- نافذة زجاجية مزدوجة عادية من غرفتين - 1.0
- إطارات مزدوجة تقليدية - 1.27.

الجدران والسقف

لحساب الخسائر ، تعتبر مادة الجدران ، ودرجة العزل الحراري ، وعدد الجدران التي تواجه الشارع مهمة. فيما يلي معاملات هذه العوامل.

تعتبر الجدران المبنية من الطوب بسمك من الطوبين هي القاعدة - 1.0
غير كاف (غائب) - 1.27
جيد - 0.8

وجود حوائط خارجية:

في الداخل - لا خسارة ، معامل 1.0
واحد - 1.1
اثنان - 1.2
ثلاثة - 1.3

يتأثر مقدار فقد الحرارة بما إذا كانت الغرفة مسخنة أم لا توجد في الأعلى. إذا كانت هناك غرفة مدفأة صالحة للسكن أعلاه (الطابق الثاني من المنزل ، أو شقة أخرى ، وما إلى ذلك) ، فإن عامل الاختزال هو 0.7 ، إذا كان العلية المسخنة 0.9. من المقبول عمومًا أن العلية غير المدفأة لا تؤثر على درجة الحرارة في و (العامل 1.0).

من الضروري مراعاة ميزات المبنى والمناخ من أجل حساب عدد أقسام المبرد بشكل صحيح

إذا تم إجراء الحساب حسب المنطقة ، وكان ارتفاع الأسقف غير قياسي (يتم أخذ ارتفاع 2.7 متر كمعيار) ، عندئذٍ يتم استخدام زيادة / نقصان متناسب باستخدام معامل. يعتبر سهلا. للقيام بذلك ، قسّم الارتفاع الفعلي للأسقف في الغرفة بالمعيار 2.7 متر. احصل على النسبة المطلوبة.

لنحسب على سبيل المثال: اجعل ارتفاع الأسقف 3.0 م. نحصل على: 3.0 م / 2.7 م = 1.1. هذا يعني أن عدد أقسام المبرد ، التي تم حسابها من خلال مساحة غرفة معينة ، يجب ضربها في 1.1.

تم تحديد كل هذه المعايير والمعاملات للشقق. لمراعاة فقدان حرارة المنزل من خلال السقف والطابق السفلي / الأساس ، تحتاج إلى زيادة النتيجة بنسبة 50 ٪ ، أي معامل منزل خاص هو 1.5.

العوامل المناخية

يمكنك إجراء تعديلات حسب متوسط درجات الحرارة في الشتاء:

بعد إجراء جميع التعديلات المطلوبة ، ستحصل على عدد أكثر دقة من المشعات المطلوبة لتدفئة الغرفة ، مع مراعاة معايير المبنى. لكن هذه ليست كل المعايير التي تؤثر على قوة الإشعاع الحراري. هناك تفاصيل فنية أخرى سنناقشها أدناه.

طاقة المرجل للشقق

عند حساب معدات التدفئة للشقق ، يمكنك استخدام معايير SNiPa. يُطلق على استخدام هذه المعايير أيضًا حساب قدرة المرجل من حيث الحجم. يحدد SNiP الكمية المطلوبة من الحرارة لتسخين متر مكعب واحد من الهواء في المباني القياسية:

تتطلب تدفئة 1 م 3 في لوحة منزل 41 واط ؛
في منزل من الطوب على م 3 هناك 34 واط.

بمعرفة مساحة الشقة وارتفاع الأسقف ، ستجد الحجم ، ثم بالضرب بالمعيار ، ستجد قوة المرجل.

لا يعتمد حساب قوة الغلاية على نوع الوقود المستخدم

على سبيل المثال ، لنحسب طاقة المرجل المطلوبة للغرف في منزل من الطوب بمساحة 74 م 2 مع سقف 2.7 م.

نحسب الحجم: 74 م 2 * 2.7 م = 199.8 م 3
نعتبر وفقًا للمعيار مقدار الحرارة المطلوبة: 199.8 * 34W = 6793W. التقريب والتحويل إلى كيلووات ، نحصل على 7 كيلوواط.ستكون هذه هي الطاقة المطلوبة التي يجب أن تنتجها الوحدة الحرارية.

من السهل حساب الطاقة لنفس الغرفة ، ولكن بالفعل في لوحة منزل: 199.8 * 41 واط = 8191 واط

من حيث المبدأ ، يتم تقريبهم دائمًا في هندسة التدفئة ، ولكن يمكنك أن تأخذ في الاعتبار زجاج النوافذ الخاصة بك. إذا كانت النوافذ مزودة بزجاج مزدوج موفر للطاقة ، فيمكنك التقريب لأسفل

نعتقد أن النوافذ ذات الزجاج المزدوج جيدة ونحصل على 8 كيلو واط.

يعتمد اختيار قوة الغلاية على نوع المبنى - تتطلب تدفئة الطوب حرارة أقل من اللوحة

بعد ذلك ، تحتاج ، وكذلك في حساب المنزل ، إلى مراعاة المنطقة والحاجة إلى تحضير الماء الساخن. تصحيح البرد غير الطبيعي مناسب أيضًا. لكن في الشقق ، يلعب موقع الغرف وعدد الطوابق دورًا كبيرًا.

يجب أن تأخذ في الاعتبار الجدران المواجهة للشارع:

جدار خارجي واحد - 1.1
اثنان - 1.2
ثلاثة - 1.3

بعد أن تأخذ في الاعتبار جميع المعاملات ، ستحصل على قيمة دقيقة إلى حد ما يمكنك الاعتماد عليها عند اختيار معدات التدفئة. إذا كنت ترغب في الحصول على حساب دقيق للهندسة الحرارية ، فأنت بحاجة إلى طلبها من منظمة متخصصة.

هناك طريقة أخرى: لتحديد الخسائر الحقيقية بمساعدة جهاز تصوير حراري - جهاز حديث سيُظهر أيضًا الأماكن التي يكون من خلالها تسرب الحرارة أكثر كثافة. في نفس الوقت ، يمكنك القضاء على هذه المشاكل وتحسين العزل الحراري. والخيار الثالث هو استخدام برنامج الآلة الحاسبة الذي سيحسب كل شيء من أجلك. تحتاج فقط إلى تحديد و / أو إدخال البيانات المطلوبة. عند الإخراج ، احصل على الطاقة المقدرة للغلاية. صحيح ، هناك قدر معين من المخاطر هنا: ليس من الواضح مدى صحة الخوارزميات في قلب مثل هذا البرنامج. لذلك لا يزال يتعين عليك على الأقل الحساب تقريبًا لمقارنة النتائج.

هذا ما تبدو عليه الصورة الحرارية

نأمل أن يكون لديك الآن فكرة عن كيفية حساب قوة المرجل. ولست في حيرة من أمرك أن هذه غلاية تعمل بالغاز. بدلاً من الوقود الصلب ، أو العكس.

وفقًا لنتائج الفحص ، يمكن القضاء على تسرب الحرارة

قد تكون مهتمًا بمقالات حول كيفية حساب قوة المشعات واختيار أقطار الأنابيب لنظام التدفئة. من أجل الحصول على فكرة عامة عن الأخطاء التي تحدث غالبًا عند التخطيط لنظام التدفئة ، شاهد الفيديو.

كيفية حساب عدد أقسام المبرد

لحساب عدد المشعات ، توجد عدة طرق ، لكن جوهرها واحد: اكتشف الحد الأقصى لفقد الحرارة في الغرفة ، ثم احسب عدد السخانات اللازمة لتعويضها.

هناك طرق حساب مختلفة. أبسطها تعطي نتائج تقريبية. ومع ذلك ، يمكن استخدامها إذا كانت الغرف قياسية أو تطبق معاملات تسمح لك بمراعاة الظروف "غير القياسية" الحالية لكل غرفة معينة (غرفة زاوية ، شرفة ، نافذة كاملة الجدار ، إلخ). هناك عملية حسابية أكثر تعقيدًا بالصيغ. لكن في الواقع ، هذه هي نفس المعاملات ، تم جمعها فقط في صيغة واحدة.

هناك طريقة أخرى. يحدد الخسائر الفعلية. جهاز خاص - مصور حراري - يحدد الفقد الفعلي للحرارة. وبناءً على هذه البيانات ، قاموا بحساب عدد المشعات اللازمة لتعويضها. ميزة أخرى لهذه الطريقة هي أن صورة المصور الحراري تظهر بالضبط المكان الذي تترك فيه الحرارة أكثر نشاطًا. قد يكون هذا زواجًا في العمل أو في مواد البناء ، صدعًا ، إلخ. لذلك في نفس الوقت يمكنك تصحيح الوضع.

يعتمد حساب المشعات على فقد الحرارة في الغرفة وإخراج الحرارة المقدر للأقسام

حساب عدد أقسام مشعات التدفئة حسب الحجم

في أغلب الأحيان ، يتم استخدام القيمة التي أوصت بها SNiP ، للمنازل ذات الألواح لكل 1 متر مكعب من الحجم ، يلزم 41 واط من الطاقة الحرارية.

إذا كان لديك شقة في منزل حديث بنوافذ بزجاج مزدوج وجدران خارجية معزولة ومنحدرات من ألواح الجبس. ثم لحساب قيمة الطاقة الحرارية 34W لكل 1 متر مكعب من الحجم المستخدمة بالفعل.

مثال على حساب عدد الأقسام:

غرفة 4 * 5 م ، ارتفاع السقف 2.65 م

نحصل على 4 * 5 * 2.65 = 53 متر مكعب حجم الغرفة ونضرب في 41 واط. إجمالي الطاقة الحرارية المطلوبة للتدفئة: 2173 واط.

بناءً على البيانات التي تم الحصول عليها ، ليس من الصعب حساب عدد أقسام المبرد. للقيام بذلك ، تحتاج إلى معرفة انتقال الحرارة لجزء واحد من المبرد الذي اخترته.

دعنا نقول: الحديد الزهر MS-140 ، قسم واحد 140W Global 500.170W Sira RS ، 190W

وتجدر الإشارة هنا إلى أن الشركة المصنعة أو البائع غالبًا ما يشير إلى نقل حرارة مبالغ فيه محسوبًا عند درجة حرارة مرتفعة لسائل التبريد في النظام. لذلك ، ركز على القيمة الأقل المشار إليها في ورقة بيانات المنتج.

دعنا نواصل الحساب: نقسم 2173 واط على نقل الحرارة لقسم واحد 170 واط ، ونحصل على 2173 واط / 170 واط = 12.78 قسمًا. نقرب العدد الصحيح ، ونحصل على 12 أو 14 قسمًا.

هذه الطريقة ، مثل الطريقة التالية ، تقريبية.

حساب عدد أقسام مشعات التدفئة حسب مساحة الغرفة

إنه مناسب لارتفاع أسقف الغرفة 2.45-2.6 متر. من المفترض أن 100W كافية لتسخين 1 متر مربع من المساحة.

وهذا يعني أنه بالنسبة للغرفة التي تبلغ مساحتها 18 مترًا مربعًا ، يلزم 18 مترًا مربعًا * 100 واط = 1800 واط من الطاقة الحرارية.

نقسم على نقل الحرارة لقسم واحد: 1800 واط / 170 واط = 10.59 ، أي 11 قسمًا.

في أي اتجاه من الأفضل تقريب نتائج الحسابات؟

الغرفة زاوية أو بها شرفة ، ثم نضيف 20٪ للحسابات.إذا كانت البطارية مثبتة خلف الشاشة أو في مكان مناسب ، فيمكن أن يصل فقد الحرارة إلى 15-20٪

ولكن في نفس الوقت ، بالنسبة للمطبخ ، يمكنك التقريب بأمان إلى 10 أقسام. بالإضافة إلى ذلك ، غالبًا ما يتم تثبيت تدفئة أرضية كهربائية في المطبخ. وهذا ما لا يقل عن 120 واط من المساعدة الحرارية لكل متر مربع.

حساب دقيق لعدد أقسام المبرد

نحدد ناتج الحرارة المطلوب للمبرد باستخدام الصيغة

Qt \ u003d 100 واط / م 2 x S (غرف) m2 x q1 x q2 x q3 x q4 x q5 x q6 x q7

حيث تؤخذ المعامِلات التالية بعين الاعتبار:

نوع التزجيج (q1)

زجاج ثلاثي q1 = 0.85

زجاج مزدوج q1 = 1.0

التزجيج التقليدي (المزدوج) q1 = 1.27

عزل الجدار (q2)

عزل حديث عالي الجودة q2 = 0.85

لبنة (في طوبتين) أو عازل q3 = 1.0

ضعف العزل q3 = 1.27

نسبة مساحة النافذة إلى مساحة الأرضية في الغرفة (q3)

أدنى درجة حرارة خارجية (q4)

عدد الجدران الخارجية (q5)

نوع الغرفة فوق التسوية (q6)

غرفة ساخنة q6 = 0.8

علية ساخنة q6 = 0.9

العلية الباردة q6 = 1.0

ارتفاع السقف (q7)

100 واط / م 2 * 18 م 2 * 0.85 (زجاج ثلاثي) * 1 (طوب) * 0.8 (نافذة 2.1 م 2/18 م 2 * 100٪ = 12٪) * 1.5 (-35) * 1.1 (واحد خارجي) * 0.8 (مدفأ ، شقة ) * 1 (2.7 م) = 1616 واط

سيؤدي ضعف العزل الحراري للجدران إلى زيادة هذه القيمة إلى 2052 واط!

عدد أقسام المبرد: 1616 واط / 170 واط = 9.51 (10 أقسام)

لقد درسنا 3 خيارات لحساب الطاقة الحرارية المطلوبة ، وبناءً على ذلك ، تمكنا من حساب العدد المطلوب من أقسام مشعات التدفئة. ولكن تجدر الإشارة هنا إلى أنه لكي يعطي الرادياتير طاقة لوحة الاسم الخاصة به ، يجب تثبيته بشكل صحيح. اقرأ المقالات التالية على الموقع الرسمي لمدرسة إصلاح Remontofil حول كيفية القيام بذلك بشكل صحيح أو التحكم في الموظفين غير الأكفاء دائمًا في مكتب الإسكان

مبرد الزيت

من أشهر السخانات المنزلية. تبلغ طاقتها من 1.0 إلى 2.5 كيلو واط وتستخدم في الشقق والمكاتب والبيوت.

مبدأ التشغيل	داخل علبة معدنية محكمة الغلق مليئة بالزيت المعدني ، يوجد ملف كهربائي. عند تسخينها ، تنقل حرارتها إلى الزيت ، ثم تنتقل بدورها إلى العلبة المعدنية ، ثم إلى الهواء. يتكون سطحه الخارجي من عدة أقسام (أضلاع) - كلما زاد عددها ، زاد انتقال الحرارة ، مع قوى متساوية. يحافظ السخان على درجة الحرارة المحددة في الغرفة ويتم إيقاف تشغيله تلقائيًا في حالة ارتفاع درجة الحرارة. بمجرد أن تبدأ درجة الحرارة في الانخفاض ، يتم تشغيلها.
مزايا	درجة حرارة منخفضة لتدفئة الجسم (حوالي 60 درجة مئوية) ، بسبب عدم "حرق" الأكسجين ، صامت بسبب منظم الحرارة والمؤقت ، بعض الطرز لا تتطلب الإغلاق ، والتنقل العالي (وجود العجلات يجعل من السهل تحريكها من غرفة الى غرفة)
عيوب	تدفئة الغرفة طويلة نسبيًا (ومع ذلك ، فإنها تحتفظ بالحرارة لفترة أطول) ، لا تسمح لك درجة حرارة سطح المبرد بلمسها بحرية (وهو أمر خطير للغاية إذا كان هناك أطفال في الغرفة) ، أبعاد كبيرة نسبيًا
الاستنتاجات	مشعات الزيت مثالية لتدفئة الشقق. الصمت والكفاءة والأمان مهمان للغاية هنا. سخان واحد يكفي لتدفئة القاعة أو غرفة النوم. المشعات المملوءة بالزيت مزودة بعجلات ويمكن نقلها بسهولة من غرفة إلى أخرى. في الصيف ، يمكن ببساطة إخراج مبرد الزيت إلى الحظيرة أو وضعه في المخزن.

ضع في اعتبارك طريقة حساب الغرف ذات الأسقف العالية

ومع ذلك ، فإن حساب التدفئة حسب المنطقة لا يسمح لك بتحديد عدد أقسام الغرف ذات الأسقف التي تزيد عن 3 أمتار بشكل صحيح. في هذه الحالة ، من الضروري تطبيق صيغة تأخذ في الاعتبار حجم الغرفة. وفقًا لتوصيات SNIP ، يلزم 41 واط من الحرارة لتسخين كل متر مكعب من الحجم. لذلك ، بالنسبة للغرفة التي يبلغ ارتفاعها 3 أمتار ومساحتها 24 مترًا مربعًا ، سيكون الحساب كما يلي:

24 مترًا مربعًا × 3 م = 72 مترًا مكعبًا (حجم الغرفة).

72 متر مكعب × 41 واط = 2952 واط (طاقة البطارية لتدفئة الفضاء).

الآن يجب عليك معرفة عدد الأقسام. إذا كانت وثائق المبرد تشير إلى أن انتقال الحرارة لجزء واحد منه في الساعة هو 180 واط ، فمن الضروري تقسيم طاقة البطارية الموجودة على هذا الرقم:

2952 واط / 180 واط = 16.4

يتم تقريب هذا الرقم إلى أقرب عدد صحيح - اتضح ، 17 قسمًا لتسخين غرفة بحجم 72 مترًا مكعبًا.

من خلال العمليات الحسابية البسيطة ، يمكنك بسهولة تحديد البيانات التي تحتاجها.
