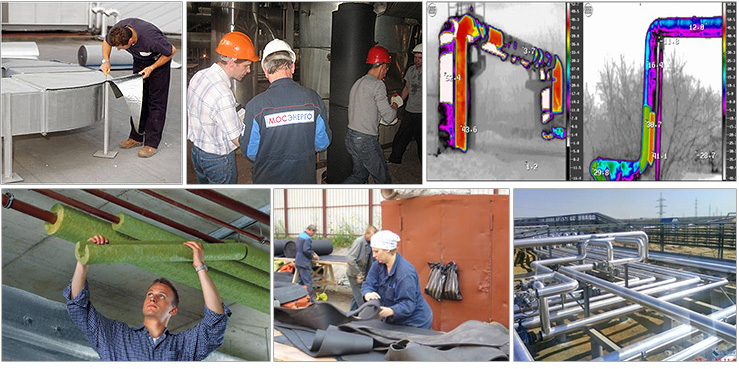

السبب الرئيسي لتجميد خطوط الأنابيب هو معدل الدوران غير الكافي لناقل الطاقة. في هذه الحالة ، عند درجات حرارة الهواء تحت الصفر ، قد تبدأ عملية تبلور السائل. لذا فإن العزل الحراري عالي الجودة للأنابيب أمر حيوي.

لحسن الحظ ، جيلنا محظوظ بشكل لا يوصف. في الماضي القريب ، تم عزل خطوط الأنابيب باستخدام تقنية واحدة فقط ، حيث كان هناك عزل واحد فقط - الصوف الزجاجي. تقدم الشركات المصنعة الحديثة لمواد العزل الحراري ببساطة أوسع اختيار لعزل الأنابيب ، والذي يختلف في التركيب والخصائص وطريقة التطبيق.

ليس من الصحيح تمامًا مقارنتها مع بعضها البعض ، والأكثر من ذلك أن نقول إن أحدهما هو الأفضل. لذلك دعونا نلقي نظرة على أنواع مواد عزل الأنابيب.

حسب النطاق:

• لخطوط أنابيب إمدادات المياه الباردة والساخنة ، وأنابيب البخار لأنظمة التدفئة المركزية ، والمعدات التقنية المختلفة ؛
• لأنظمة الصرف الصحي وأنظمة الصرف ؛
• لأنابيب أنظمة التهوية ومعدات التجميد.

في المظهر ، والذي يشرح ، من حيث المبدأ ، على الفور تقنية استخدام السخانات:

• تدحرج؛
• المورقة.
• غلاف؛
• صب.
• مجتمعة (هذا يشير بالفعل إلى طريقة عزل خطوط الأنابيب).

المتطلبات الرئيسية للمواد التي يتم من خلالها عزل الأنابيب هي الموصلية الحرارية المنخفضة والمقاومة الجيدة للحريق.

تتوافق المواد التالية مع هذه المعايير المهمة:

الصوف المعدني. غالبا ما تباع في شكل لفات. مناسب لعزل خطوط الأنابيب بسائل التبريد بدرجة حرارة عالية. ومع ذلك ، إذا تم استخدام الصوف المعدني لعزل الأنابيب بكميات كبيرة ، فلن يكون هذا الخيار مربحًا للغاية من حيث التوفير. يتم إنتاج العزل الحراري باستخدام الصوف المعدني عن طريق اللف ، متبوعًا بتثبيته بالخيوط الاصطناعية أو أسلاك الفولاذ المقاوم للصدأ.

في الصورة خط أنابيب معزول بالصوف المعدني

يمكن استخدامه في درجات حرارة منخفضة وعالية. مناسبة للأنابيب الفولاذية والبلاستيكية والبلاستيكية الأخرى. ميزة إيجابية أخرى هي أن البوليسترين الموسع له شكل أسطواني ، ويمكن اختيار قطره الداخلي ليناسب حجم أي أنبوب.

بينويزول. وفقًا لخصائصها ، فهي مرتبطة ارتباطًا وثيقًا بالمواد السابقة. ومع ذلك ، فإن طريقة تركيب Penoizol مختلفة تمامًا - يتطلب تطبيقه تركيب رذاذ خاص ، لأنه مزيج سائل مكون. بعد تصلب Penoizol ، يتم تشكيل غلاف محكم الإغلاق حول الأنبوب ، والذي يكاد لا يسمح للحرارة بالمرور. الميزة هنا هي أيضًا عدم وجود أدوات تثبيت إضافية.

Penoizol في العمل

رغوة احباط. أحدث التطورات في مجال مواد العزل ، لكنها فازت بالفعل معجبيها بين المواطنين الروس. يتكون Penofol من رقائق الألومنيوم المصقولة وطبقة من رغوة البولي إيثيلين.

مثل هذا التصميم المكون من طبقتين لا يحتفظ بالحرارة فحسب ، بل يعمل أيضًا كنوع من السخان! كما تعلم ، فإن الرقاقة لها خصائص عاكسة للحرارة ، مما يسمح لك بتراكم وعكس الحرارة على السطح المعزول (في حالتنا ، هذا خط أنابيب).

بالإضافة إلى ذلك ، فإن foil penofol صديق للبيئة ، وقابل للاشتعال قليلاً ، ومقاوم لدرجات الحرارة القصوى والرطوبة العالية.

كما ترى ، هناك الكثير من المواد! هناك الكثير لاختيار كيفية عزل الأنابيب بها. لكن عند الاختيار ، لا تنس أن تأخذ في الاعتبار خصائص البيئة وخصائص العزل وسهولة التركيب. حسنًا ، لن يضر حساب العزل الحراري للأنابيب من أجل القيام بكل شيء بشكل صحيح وموثوق.

وضع العزل

يعتمد حساب العزل على التركيب المستخدم. يمكن أن يكون خارجيًا أو داخليًا.

يوصى بالعزل الخارجي لحماية أنظمة التدفئة. يتم تطبيقه على طول القطر الخارجي ، ويوفر الحماية ضد فقدان الحرارة ، وظهور آثار التآكل. لتحديد حجم المادة ، يكفي حساب مساحة سطح الأنبوب.

يحافظ العزل الحراري على درجة الحرارة في خط الأنابيب ، بغض النظر عن تأثير الظروف البيئية عليه.

يستخدم التمديد الداخلي للسباكة.

إنه يحمي تمامًا من التآكل الكيميائي ، ويمنع فقدان الحرارة من مسارات الماء الساخن. عادة ما تكون هذه مادة طلاء على شكل ورنيش ومدافع هاون أسمنتية خاصة. يمكن أيضًا اختيار المواد اعتمادًا على الحشية التي سيتم استخدامها.

في كثير من الأحيان ، يتم طلب وضع القناة. لهذا ، يتم ترتيب القنوات الخاصة بشكل مبدئي ، ويتم وضع المسارات فيها. تعتبر طريقة وضع القنوات غير شائعة الاستخدام ، حيث يلزم وجود معدات وخبرات خاصة لتنفيذ العمل. يتم استخدام الطريقة عندما لا يكون من الممكن تنفيذ أعمال حفر الخنادق.

تركيب العزل

يعتمد حساب كمية العزل إلى حد كبير على طريقة تطبيقه. يعتمد ذلك على مكان التطبيق - لطبقة عازلة داخلية أو خارجية.

يمكنك القيام بذلك بنفسك أو استخدام البرنامج - آلة حاسبة لحساب العزل الحراري لخطوط الأنابيب. يستخدم طلاء السطح الخارجي لأنابيب الماء الساخن في درجات حرارة عالية لحمايته من التآكل. يتم تقليل الحساب بهذه الطريقة لتحديد مساحة السطح الخارجي لنظام إمداد المياه ، لتحديد الحاجة لكل متر طولي من الأنابيب.

بالنسبة لأنابيب أنابيب المياه ، يتم استخدام العزل الداخلي. الغرض الرئيسي منه هو حماية المعدن من التآكل. يتم استخدامه على شكل ورنيش خاص أو تركيبة رملية أسمنتية بطبقة بسمك عدة مم.

يعتمد اختيار المواد على طريقة التمديد - القناة أو القناة. في الحالة الأولى ، يتم وضع صواني خرسانية أسفل الخندق المفتوح لوضعها. يتم إغلاق المزاريب الناتجة بأغطية خرسانية ، وبعد ذلك تمتلئ القناة بالتربة المحفورة مسبقًا.

يتم استخدام وضع Channelless عندما لا يكون من الممكن حفر مصدر تدفئة.

هذا يتطلب معدات هندسية خاصة. يعد حساب حجم العزل الحراري لخطوط الأنابيب في الآلات الحاسبة عبر الإنترنت أداة دقيقة إلى حد ما تسمح لك بحساب كمية المواد دون العبث بالصيغ المعقدة. ترد معدلات استهلاك المواد في SNiP ذات الصلة.

تاريخ النشر: 29 ديسمبر 2017

(4 التقييمات ، المتوسط: 5.00 من 5) جارٍ التحميل…

• التاريخ: 15/2015 عدد المشاهدات: 139 تعليقات: التقييم: 26

يمكن أن يؤدي الحساب الصحيح للعزل الحراري لخط الأنابيب إلى زيادة عمر الأنابيب بشكل كبير وتقليل فقد الحرارة.

ومع ذلك ، من أجل عدم ارتكاب أخطاء في الحسابات ، من المهم مراعاة الفروق الدقيقة حتى.

يمنع العزل الحراري لخطوط الأنابيب تكوين المكثفات ، ويقلل من التبادل الحراري للأنابيب مع البيئة ، ويضمن قابلية تشغيل الاتصالات.

خيارات عزل خطوط الأنابيب

أخيرًا ، ضع في اعتبارك ثلاث طرق فعالة للعزل الحراري لخطوط الأنابيب.

ربما يروق لك أحدهم:

1. العزل بكابل التدفئة. بالإضافة إلى طرق العزل التقليدية ، هناك طريقة بديلة من هذا القبيل. يعد استخدام الكابل أمرًا مريحًا ومنتجًا للغاية ، نظرًا لأن الأمر يستغرق ستة أشهر فقط لحماية خط الأنابيب من التجمد. في حالة أنابيب التسخين بالكابل ، هناك توفير كبير للجهد والمال الذي يجب إنفاقه على الأعمال الأرضية ومواد العزل ونقاط أخرى. تسمح تعليمات التشغيل بوضع الكابل خارج الأنابيب وداخلها.

عزل حراري إضافي مع كابل تسخين

1. ارتفاع درجة حرارة الهواء.الخطأ في أنظمة العزل الحراري الحديثة هو: غالبًا لا تؤخذ في الاعتبار حقيقة أن تجميد التربة يحدث وفقًا لمبدأ "من أعلى إلى أسفل". يتجه تدفق الحرارة القادمة من أعماق الأرض نحو عملية التجمد. ولكن نظرًا لأن العزل يتم على جميع جوانب خط الأنابيب ، فقد اتضح أنني سأعزله أيضًا عن ارتفاع الحرارة. لذلك ، من المنطقي أكثر تركيب سخان على شكل مظلة فوق الأنابيب. في هذه الحالة ، ستكون طبقة الهواء نوعًا من مُراكم الحرارة.
2. "أنبوب في أنبوب". هنا ، يتم وضع أنبوب آخر في أنابيب البولي بروبلين. ما هي مزايا هذه الطريقة؟ بادئ ذي بدء ، تشمل الإيجابيات حقيقة أنه يمكن تسخين خط الأنابيب في أي حال. بالإضافة إلى ذلك ، يمكن التسخين باستخدام جهاز شفط هواء دافئ. وفي حالات الطوارئ ، يمكنك تمديد خرطوم الطوارئ بسرعة ، وبالتالي منع جميع النقاط السلبية.

عزل الأنابيب في الأنبوب

حساب حجم عزل خط الأنابيب ووضع المواد

• أنواع المواد العازلة وضع العزل حساب المواد العازلة لخطوط الأنابيب القضاء على عيوب العزل

يعد عزل خطوط الأنابيب أمرًا ضروريًا لتقليل فقد الحرارة بشكل كبير.

مطلوب حساب أولي لحجم عزل خط الأنابيب. سيسمح هذا ليس فقط بتحسين التكاليف ، ولكن أيضًا لضمان الأداء الكفء للعمل ، والحفاظ على الأنابيب في حالة مناسبة. المواد المختارة بشكل صحيح يمكن أن تمنع التآكل ، وتحسن العزل الحراري.

مخطط عزل الأنابيب.

اليوم ، يمكن استخدام أنواع مختلفة من الطلاء لحماية المسارات. ولكن من الضروري أن تأخذ في الاعتبار بالضبط كيف وأين ستتم الاتصالات.

بالنسبة لأنابيب المياه ، يمكن استخدام نوعين من الحماية في آن واحد - طلاء داخلي وخارجي. بالنسبة لطرق التدفئة ، يوصى باستخدام الصوف المعدني أو الصوف الزجاجي ، وللصناعة شراء رغوة البولي يوريثان. يتم إجراء الحسابات بطرق مختلفة ، كل هذا يتوقف على نوع الطلاء المختار.

خصائص وضع الشبكات ومنهجية الحساب المعياري

يعد إجراء الحسابات لتحديد سمك الطبقة العازلة للحرارة للأسطح الأسطوانية عملية شاقة ومعقدة إلى حد ما.

إذا لم تكن مستعدًا لإسناد الأمر إلى المتخصصين ، فيجب عليك تخزين الاهتمام والصبر للحصول على النتيجة الصحيحة. الطريقة الأكثر شيوعًا لحساب العزل الحراري للأنابيب هي الحساب وفقًا للمؤشرات المعيارية لفقدان الحرارة

الحقيقة هي أن SNiP قد حددت قيم فقدان الحرارة بواسطة خطوط الأنابيب بأقطار مختلفة وبطرق مختلفة لوضعها:

مخطط عزل الأنابيب.

• طريق مفتوح في الشارع
• افتح في غرفة أو نفق ؛
• طريقة Channelless
• في قنوات غير سالكة.

جوهر الحساب هو اختيار مادة عازلة للحرارة وسمكها بحيث لا يتجاوز مقدار فقد الحرارة القيم المنصوص عليها في SNiP. يتم تنظيم منهجية الحساب أيضًا من خلال الوثائق التنظيمية ، أي من خلال مدونة القواعد ذات الصلة. يقدم الأخير منهجية أكثر بساطة من معظم المراجع الفنية الموجودة. يتم الانتهاء من التبسيط في مثل هذه اللحظات:

فقدان الحرارة أثناء تسخين جدران الأنابيب بواسطة الوسيط المنقول فيه ضئيل مقارنة بالفقد الذي يتم فقده في طبقة العزل الخارجية. لهذا السبب ، يُسمح بتجاهلهم.
الغالبية العظمى من جميع خطوط أنابيب العمليات والشبكات مصنوعة من الفولاذ ، ومقاومتها لانتقال الحرارة منخفضة للغاية. خاصة عند مقارنتها مع نفس مؤشر العزل

لذلك ، يوصى بعدم مراعاة مقاومة الجدار المعدني للأنبوب لانتقال الحرارة.

الحساب الحراري للشبكة الحرارية

للحساب الحراري ، سوف نأخذ البيانات التالية:

· درجة حرارة الماء في خط أنابيب الإمداد 85 درجة مئوية.

· درجة حرارة الماء في خط أنابيب العودة 65 درجة مئوية.

· متوسط ​​درجة حرارة الهواء لفترة التدفئة في جمهورية مولدوفا +0.6 درجة مئوية ؛

احسب خسائر خطوط الأنابيب غير المعزولة. يمكن إجراء تحديد تقريبي لفقد الحرارة لكل متر واحد من خط الأنابيب غير المعزول ، اعتمادًا على اختلاف درجة الحرارة بين جدار خط الأنابيب والهواء المحيط ، باستخدام مخطط تعريفي. يتم ضرب قيمة فقد الحرارة ، التي يحددها الرسم البياني ، في عوامل التصحيح:

أين: أ - عامل تصحيح مع مراعاة اختلاف درجات الحرارة ، أ=0,91;

ب هو التصحيح للإشعاع د= 45 ملم و د= 76 ملم ب= 1.07 و د= 133 ملم ب=1,08;

ل - طول خط الأنابيب ، م.

فقدان الحرارة 1 متر من خط الأنابيب غير المعزول ، الذي يحدده الرسم البياني:

ل د= 133 ملم س_نوم= 500 واط / م ؛ ل د= 76 ملم س_نوم= 350 واط / م ؛ ل د= 45 ملم س_نوم= 250 واط / م.

بالنظر إلى أن فقد الحرارة سيكون على كل من خطوط أنابيب الإمداد والعودة ، يجب مضاعفة فقد الحرارة بمقدار 2:

كيلوواط.

لفقدان حرارة دعامات التعليق ، إلخ. يضاف 10٪ إلى الفاقد الحراري في معظم خطوط الأنابيب غير المعزولة.

كيلوواط.

يتم تحديد القيم المعيارية لمتوسط ​​فقد الحرارة السنوي لشبكة حرارية أثناء التمديد فوق سطح الأرض من خلال الصيغ التالية:

حيث: ، - المتوسط ​​المعياري لخسائر الحرارة السنوية ، على التوالي ، لخطوط أنابيب الإمداد والعودة لأقسام التمديد فوق الأرض ، W ؛

، - القيم المعيارية لفقد الحرارة النوعية لشبكات تسخين المياه ثنائية الأنابيب ، على التوالي ، لأنابيب الإمداد والعودة لكل قطر أنبوب للوضع فوق الأرض ، W / m ، محدد بواسطة ؛

ل - طول مقطع شبكة التدفئة ، الذي يتميز بنفس قطر خطوط الأنابيب ونوع الحشية ، م ؛

- معامل الفاقد من الحرارة الموضعية مع الأخذ بعين الاعتبار فقد الحرارة للتركيبات والدعامات والمعوضات. يتم أخذ قيمة المعامل وفقًا لـ للوضع فوق الأرض 1.25.

يلخص الجدول 3.4 حساب فقد الحرارة لأنابيب المياه المعزولة.

الجدول 3.4 - حساب الفقد الحراري لأنابيب المياه المعزولة

د ، مم	، W / م	، W / م	ل ، م	، دبليو	، دبليو
133	59	49	92	6,79	5,64
76	41	32	326	16,71	13,04
49	32	23	101	4,04	2,9

سيكون متوسط ​​فقد الحرارة السنوي لشبكة التدفئة المعزولة 49.12 كيلو واط / ساعة.

لتقييم فعالية الهيكل العازل ، غالبًا ما يستخدم مؤشر يسمى عامل كفاءة العزل:

أين س_جي س_و - الفقد الحراري للأنابيب غير المعزولة والمعزولة ، W.

عامل كفاءة العزل:

طريقة لحساب بنية عازلة للحرارة من طبقة واحدة

توضح الصيغة الأساسية لحساب العزل الحراري لخطوط الأنابيب العلاقة بين حجم التدفق الحراري من الأنبوب الموجود ، والمغطى بطبقة من العزل ، وسماكته. يتم تطبيق الصيغة إذا كان قطر الأنبوب أقل من 2 متر:

معادلة حساب العزل الحراري للأنابيب.

ln B = 2πλ [K (tt - tо) / qL - Rn]

في هذه الصيغة:

• λ هي الموصلية الحرارية للعزل ، W / (m ⁰C) ؛
• K هو المعامل غير ذي الأبعاد لفقد الحرارة الإضافي من خلال السحابات أو الدعامات ، ويمكن أخذ بعض قيم K من الجدول 1 ؛
• t هي درجة الحرارة بالدرجات للوسيط المنقول أو المبرد ؛
• إلى درجة حرارة الهواء الخارجي ، C ؛
• qL هي قيمة التدفق الحراري ، W / m2 ؛
• Rn - مقاومة انتقال الحرارة على السطح الخارجي للعزل ، (m2 ⁰C) / W.

الجدول 1

شروط وضع الأنابيب	قيمة المعامل K
خطوط الأنابيب الفولاذية مفتوحة على طول الشارع ، على طول القنوات والأنفاق ، بشكل مفتوح في الداخل على دعامات منزلقة بقطر اسمي يصل إلى 150 مم.	1.2
خطوط الأنابيب الفولاذية مفتوحة على طول الشارع ، على طول القنوات والأنفاق ، في الداخل بشكل مفتوح على دعامات منزلقة بقطر اسمي يبلغ 150 مم أو أكثر.	1.15
خطوط الأنابيب الفولاذية مفتوحة على طول الشارع ، على طول القنوات والأنفاق ، بشكل مفتوح في الغرف على دعامات معلقة.	1.05
خطوط الأنابيب غير المعدنية الموضوعة على دعامات معلقة أو منزلقة.	1.7
طريقة وضع Channelless.	1.15

قيمة التوصيل الحراري للعزل λ هي مرجع ، اعتمادًا على مادة العزل الحراري المختارة. يوصى بأخذ درجة حرارة الوسيط المنقول t كمتوسط ​​خلال العام ، والهواء الخارجي t كمتوسط ​​سنوي.إذا كان خط الأنابيب المعزول يعمل في الداخل ، فإن درجة الحرارة المحيطة يتم ضبطها حسب مواصفات التصميم ، وفي حالة عدم وجودها يُفترض أن تكون + 20 درجة مئوية. يمكن أخذ مؤشر مقاومة انتقال الحرارة على سطح الهيكل العازل للحرارة Rn لوضع الظروف على طول الشارع من الجدول 2.

الجدول 2

Rn ، (m2 ⁰C) / W	DN32	DN40	DN50	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400	DN500	DN600	DN700
tt = 100 درجة مئوية	0.12	0.10	0.09	0.07	0.05	0.05	0.04	0.03	0.03	0.03	0.02	0.02	0.017	0.015
tt = 300 درجة مئوية	0.09	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02	0.02	0.02	0.02	0.015	0.013
tt = 500 درجة مئوية	0.07	0.05	0.04	0.04	0.03	0.03	0.03	0.02	0.02	0.02	0.02	0.016	0.014	0.012

ملاحظة: يتم حساب قيمة Rн عند القيم الوسيطة لدرجة حرارة المبرد عن طريق الاستيفاء. إذا كان مؤشر درجة الحرارة أقل من 100 درجة مئوية ، تؤخذ قيمة Rn على أنها 100 درجة مئوية.

يجب حساب المؤشر B بشكل منفصل:

جدول الفاقد الحراري لسماكات مختلفة من الأنابيب والعزل الحراري.

B = (dout + 2δ) / dtr ، هنا:

• diz هو القطر الخارجي للهيكل العازل للحرارة ، م ؛
• dtr هو القطر الخارجي للأنبوب المحمي ، م ؛
• δ هو سمك الهيكل العازل للحرارة ، م.

يبدأ حساب سماكة عزل خط الأنابيب بتحديد مؤشر ln B ، واستبدال قيم الأقطار الخارجية للأنبوب وهيكل العزل الحراري في الصيغة ، وكذلك سمك الطبقة ، وبعد ذلك تم العثور على المعلمة B من جدول اللوغاريتمات الطبيعية ، ويتم استبدالها في الصيغة الرئيسية جنبًا إلى جنب مع مؤشر التدفق الحراري المعياري qL وإجراء عملية حسابية. بمعنى ، يجب أن يكون سمك العزل الحراري لخط الأنابيب بحيث يصبح الجزء الأيمن والأيسر من المعادلة متطابقين. يجب أخذ قيمة السماكة هذه لمزيد من التطوير.

طريقة الحساب المدروسة المطبقة على خطوط الأنابيب التي يقل قطرها عن 2 متر. بالنسبة للأنابيب ذات القطر الأكبر ، يكون حساب العزل أبسط إلى حد ما ويتم إجراؤه لكل من السطح المستوي وباستخدام صيغة مختلفة:

δ \ u003d [K (tt - tо) / qF - Rn]

في هذه الصيغة:

• δ هي سماكة الهيكل العازل للحرارة ، م ؛
• qF هي قيمة التدفق الحراري الطبيعي ، W / m2 ؛
• المعلمات الأخرى هي نفسها الموجودة في معادلة حساب السطح الأسطواني.

طريقة لحساب بنية عازلة للحرارة متعددة الطبقات

طاولة العزل لأنابيب النحاس والصلب.

تحتوي بعض الوسائط المنقولة على درجة حرارة عالية بدرجة كافية ، والتي يتم نقلها إلى السطح الخارجي للأنبوب المعدني دون تغيير تقريبًا. عند اختيار مادة للعزل الحراري لمثل هذا الكائن ، فإنهم يواجهون مثل هذه المشكلة: ليست كل مادة قادرة على تحمل درجات حرارة عالية ، على سبيل المثال ، 500-600 درجة مئوية. المنتجات القادرة على ملامسة مثل هذا السطح الساخن ، بدورها ، لا تتمتع بخصائص عزل حراري عالية بما فيه الكفاية ، وسوف يتضح أن سمك الهيكل كبير بشكل غير مقبول. الحل هو استخدام طبقتين من مواد مختلفة ، كل منهما تؤدي وظيفتها الخاصة: الطبقة الأولى تحمي السطح الساخن من الثانية ، والأخيرة تحمي خط الأنابيب من تأثيرات درجات الحرارة المنخفضة في الهواء الطلق. الشرط الرئيسي لهذه الحماية الحرارية هو أن تكون درجة الحرارة عند حدود الطبقات t1،2 مقبولة لمادة الطلاء العازل الخارجي.

لحساب سماكة الطبقة الأولى العازلة ، يتم استخدام الصيغة المذكورة أعلاه:

δ \ u003d [K (tt - tо) / qF - Rn]

يتم حساب الطبقة الثانية وفقًا لنفس الصيغة ، مع استبدال درجة الحرارة عند حدود طبقتين عازلة للحرارة t1،2 بدلاً من درجة حرارة سطح خط الأنابيب tt. لحساب سماكة الطبقة الأولى من العزل للأسطح الأسطوانية للأنابيب التي يقل قطرها عن 2 متر ، يتم استخدام صيغة من نفس النوع مثل الهيكل أحادي الطبقة:

ln B1 = 2πλ [K (tt - t1،2) / qL - Rl]

باستبدال قيمة تسخين حدود طبقتين t1،2 والقيمة الطبيعية لكثافة تدفق الحرارة qL بدلاً من درجة الحرارة المحيطة ، تم العثور على قيمة ln B1. بعد تحديد القيمة العددية للمعامل B1 من خلال جدول اللوغاريتمات الطبيعية ، يتم حساب سماكة الطبقة العازلة الأولى باستخدام الصيغة:

بيانات لحساب العزل الحراري.

δ1 = dout1 (B1 - 1) / 2

يتم إجراء حساب سماكة الطبقة الثانية باستخدام نفس المعادلة ، فقط الآن تعمل درجة حرارة حدود طبقتين t1،2 بدلاً من درجة حرارة سائل التبريد tt:

ln B2 = 2πλ [K (t1،2 - t0) / qL - Rn]

يتم إجراء الحسابات بطريقة مماثلة ، ويتم حساب سماكة الطبقة العازلة للحرارة الثانية باستخدام نفس الصيغة:

δ2 = dout2 (B2 - 1) / 2

من الصعب جدًا إجراء مثل هذه الحسابات المعقدة يدويًا ، ويضيع الكثير من الوقت ، لأنه طوال مسار خط الأنابيب بأكمله ، يمكن أن تتغير أقطارها عدة مرات. لذلك ، من أجل توفير تكاليف العمالة والوقت لحساب سماكة العزل لخطوط الأنابيب التكنولوجية والشبكات ، يوصى باستخدام كمبيوتر شخصي وبرامج متخصصة. إذا لم يكن هناك أي شيء ، فيمكن إدخال خوارزمية الحساب في برنامج Microsoft Excel ، مع الحصول على النتائج بسرعة وبنجاح.
