Phoenix52 Blog Oasis Geyser Repair

مميزات غلايات الواحة

غلاية الواحة تعمل بالغاز ، لكنها في نفس الوقت لن تكون قادرة على العمل على الغاز المسال. تم تصميم جميع الطرز للغاز الطبيعي فقط - التحويل إلى الغاز المسال غير متوفر وهو أمر مستحيل. في ضوء ذلك ، لا يمكن استخدام المرجل إلا للمباني المتصلة بنظام إمداد الغاز.

فيما يتعلق بالهيكل "المتوسط" ، فإن غلاية الواحة ذات التعديلات المختلفة قادرة على تسخين المنطقة (م 2):

• NZR 13 - حتى 100 ؛
• NZR 16 - حتى 120 ؛
• NZR 20 - حتى 160-180 ؛
• NZR 24 - حتى 200 - 220.

حجم خزان الغشاء (التمدد) لغاز "الواحة" 6 لترات. يجب أن يؤخذ ذلك في الاعتبار إذا تم اختيار المرجل لمنزل خاص. قد تضطر إلى تركيب خزان إضافي (بكمية كبيرة من المبرد).

جميع غلايات الغاز في الواحة ذات دائرة مزدوجة ، وبالتالي ، بالإضافة إلى التدفئة ، فإنها توفر أيضًا مصدرًا للمياه الساخنة. اعتمادًا على إعداد الأتمتة ، يمكن أن تتراوح درجة حرارة الماء من 36 إلى 60 درجة مئوية. تبلغ سعة دائرة DHW 10 لتر / دقيقة (لطراز NZR 24 - 12 لتر / دقيقة) - وهي كافية تمامًا لتلبية جميع احتياجات الأسرة من 5 - 7 أفراد.

الفروق الدقيقة في تنظيف غلاية الغاز

عند البدء في التطهير ، عليك أن تعرف ما يلي:

يجب أن يتم شطف الغلايات عند فصلها تمامًا عن الكهرباء والغاز والماء.
عند تفكيك المبادل الحراري ، يجب ألا تحاول إتلاف عناصر الختم ، سيؤدي فشل الختم إلى حدوث تسربات وتلف الوحدة.
يجب توخي الحذر عند تنظيف المبادل الحراري ، فقد تتلف الأنابيب الرفيعة الموجودة على السطح الداخلي.
يمكن إجراء فحص تحكم لشد المفاصل عن طريق طلاء الوصلات بالماء والصابون.
عند الغسل في محاليل قوية ، يوصى بإضافة مواد - مثبتات تقلل من التأثير الحمضي على المعدن وتشكل طبقة واقية على سطح العنصر.

من الأفضل غسل المبادل الحراري لغلاية الغاز بكواشف خاصة والتي ستكون لطيفة على مادة الوحدة وستزيل جميع الملوثات نوعياً.

يزيل Master Boiler Power رواسب أكسيد الحديد وكربونات الكالسيوم ، ولا يؤثر على الجوانات والأختام ، وتكون العملية مصحوبة برغوة نشطة ، وتعمل عند درجة حرارة 20-40 درجة مئوية. يعتبر التنظيف مكتملاً عندما يتوقف إطلاق الرغوة.

مسحوق Zinconex - يزيل جميع الرواسب تقريبًا ، ويحتوي على مؤشر لون يسمح لك بالتحكم في درجة الغسيل. متوافق مع أسطح الألمنيوم والمجلفن والنحاس والفولاذ والحديد الزهر.

Fauch 200 ، Fauch 610 - رذاذ (بخاخ) مصمم لإزالة السخام من جدران الغلايات والمبادلات الحرارية.

مزيل السخام الفعال HANSA - عبارة عن مزيج من البلورات التي تحترق في صندوق الاحتراق أثناء الاشتعال. إنه مصمم لتنظيف عناصر المرجل والمداخن من رواسب السخام والقطران ، ويتفاعل معها ، ويدمر هيكل الرواسب.

https://youtube.com/watch؟v=ccEAX_yoExc

شاهد الفيديو

سيوفر التنظيف الدوري للمبادل الحراري للغلاية بأيديكم تكلفة الكهرباء والوقود واستبدال الأجزاء باهظة الثمن ، فضلاً عن إطالة عمر الوحدة.

إصلاح المبادل الحراري للغلاية بأيديهم

حمض السلفاميك

تنظيف المبادل الحراري لغلاية الدائرة المزدوجة بيديك

مبادل حراري ثانوي

تنظيف عمود الغاز

جهاز حراري

تحقق من المزدوجات الحرارية على غلاية الغاز

افعل ذلك بنفسك تنظيف عمود الغاز

سائل لغسل المبادلات الحرارية للغلايات الغازية

افعل ذلك بنفسك شطف المبادل الحراري لغلاية الغاز

تنظيف المبادل الحراري

اغسل المبادل الحراري في المنزل

السخام

حجم

السخام

معالجة

الترتيب الداخلي لمراجل الواحة

من السمات المميزة للتعديلات وجود غرفة احتراق مغلقة. يتم سحب الهواء من الشارع باستخدام مدخنة متحدة المحور. يتم تفريغ منتجات الاحتراق أيضًا من خلال الأنبوب. هذا يجعل تشغيل الغلايات آمنًا قدر الإمكان. بالإضافة إلى ذلك ، بسبب الفرن المغلق ، يتم تقليل استهلاك الغاز بشكل كبير.

بشكل منفصل ، يمكننا ملاحظة وجود مبادلين حراريين. يعمل هذا المحلول على زيادة معدل تسخين المياه لإمداد الماء الساخن ، كما يسمح للجهاز ببدء التشغيل في الوضع الصيفي ، مما يزيد من كفاءته.

تتمتع جميع غلايات تسخين الغاز ذات الدائرة المزدوجة والمثبتة على الحائط Oasis بدرجة عالية من الاستقلالية ، والتي تم تحقيقها بفضل الجهاز الداخلي ، بما في ذلك:

• حارق
  - استخدام جهاز منفاخ. يتم التحكم في الموقد المتصل تلقائيًا. يتم توفير الإشعال الكهربائي. الموقد مزود بأجهزة استشعار للصور تراقب وجود الغازات. بعد انقطاع التيار الكهربائي ، يتم إعاقة إمداد الموقد بالغاز ، ويتم استخدام مدخنة متحدة المحور للغلاية. يأخذ الهواء ويزيل نواتج الاحتراق في نفس الوقت. غير مدرج في الحزمة الأساسية.
• مجموعة أمنية
  - غلاية تسخين الغاز المفصلية ذات دائرتين تتمتع الواحة بحماية متعددة المستويات تمنع الاحتراق التلقائي وحدوث حالات الانفجار. يتم توفير: مستشعر تدفق المياه - يتحكم في ضغط أنظمة الإمداد بالمياه والتدفئة ، ويمنع التشغيل في حالة الانخفاض إلى المستويات الحرجة ، ويتم تثبيت صمامات التصريف للمساعدة في حالة ارتفاع درجة حرارة المبرد. عندما تنخفض درجة حرارة الغرفة ، يتم تنشيط نظام منع التجمد ، مما يحافظ على الحد الأدنى من التدفئة لنظام التدفئة.

حصلت غلايات الواحة على الشهادة وحصلت على تصريح للتشغيل من قبل Rostekhnadzor. هذا جعل من الممكن تشغيل المعدات من مصنع صيني في جميع أنحاء الاتحاد الروسي.

ما يجب التركيز على العملية

أنابيب المرجل
- يوجد في الهيكل الداخلي للغلاية مضخة دورانية وخزان تمدد. أثناء التثبيت ، ستحتاج إلى تثبيت نظام ترشيح إضافي. الأتمتة حساسة لانخفاض الجهد ، وهو أحد العيوب الرئيسية لمرجل الواحة. للتخلص من أي عطل محتمل في لوحة التحكم ، يجب عليك توصيل UPS.
ضجة كبيرة
- مشعل السحب القسري صاخب جدًا. تتطلب الضوضاء تركيب المرجل في غرفة منفصلة. تختلف المواصفات المعلنة من قبل الشركة المصنعة إلى حد ما في هذا الصدد عما يحدث بالفعل.

صاخبة خاصة عند تشغيل مصدر الماء الساخن.

مدخنة محورية
- من المهم للغاية الامتثال للمتطلبات المرتبطة بالتركيب ، والالتزام الصارم بالارتفاع الأقصى وزاوية الميل والمعلمات الأخرى. تعتمد الإنتاجية وكفاءة العمل في النهاية على جودة التركيب.

اللغة الصينية لا تعني السوء

يتم فحص جميع المكونات من غرفة الاحتراق المغلقة إلى مستشعر درجة الحرارة من أجل الجودة والامتثال للمعايير. الشرط الوحيد للتشغيل الخالي من المتاعب هو تركيب وتشغيل المرجل وفقًا لجميع القواعد ووفقًا لتوصيات الشركة المصنعة.

مبدأ تشغيل AGV

العنصر الرئيسي لـ AGV هو الخزان. من خلاله ، يتم توفير المبرد الساخن (الماء) لشبكة التدفئة في الشقة. عند الاحتراق ، يقوم الغاز بتسخين المبادل الحراري لأنبوب اللهب ، الموجود داخل الخزان نفسه.

أنبوب اللهب أضيق ويطلق حرارة للماء في الخزان. وهي متصلة بالمدخنة ، حيث يتم تفريغ جميع منتجات الاحتراق. الجهاز التلقائي متصل بصمام يتم تشغيله لتزويد الغاز. هذا يحافظ على درجة الحرارة المطلوبة لسائل التبريد في خزان التسخين.

منظر عام لـ AGV المتصل

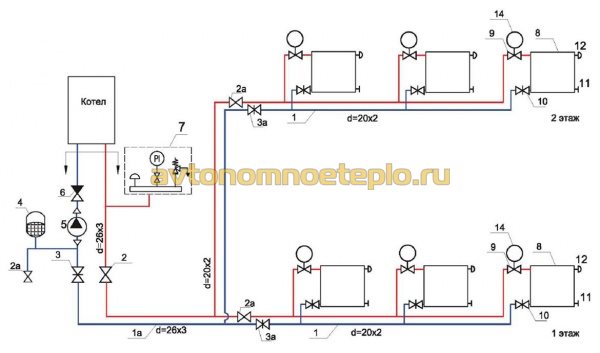

تتكون شبكة التدفئة من العناصر التالية:

• خزان التمدد
• خط أنابيب (تصاعدي) ؛
• مشعات.
• خط التوزيع (العلوي) ؛
• عودة الطريق السريع.

الماء الساخن ، وهو أخف من الماء البارد ، يرتفع عبر خط الأنابيب ، ويدخل في المشعات ، ويبرد ، ويدخل خط العودة وينتهي مرة أخرى في خزان التسخين.يتم إنشاء حركة الماء في النظام بسبب اختلاف الارتفاع بين خزان التسخين والمشعات ، حيث يحدث انتقال الحرارة.

مخطط عمل AGV

يسمى نظام التسخين هذا بالحرارة (الجاذبية المتدفقة). يتم نقل الماء عن طريق الدوران الطبيعي. أثناء تشغيل النظام ، يسخن المبرد (الماء) ويزداد حجمه. يدخل الحجم الزائد من الماء إلى خزان التمدد ، والذي يتم تركيبه عند أعلى نقطة في الخط.

من خلال أنبوب الفائض ، يتم تصريف المياه الزائدة من هذا الخزان إلى الخط. بسبب الماء الموجود في الخزان ، يتم تعويض فقدان الماء الموجود في النظام ، ويتم معادلة الضغط فيه بسبب حقيقة أن خزان التمدد يتواصل مع الغلاف الجوي.

الأهمية! يمكن تركيب مضخة في نظام التسخين باستخدام AGW ، والتي ستعمل على تدوير الماء في النظام. لكن في هذه الحالة ، من الضروري أن يكون لديك شبكة طاقة متاحة.

يوفر AGV الأوتوماتيكي إيقاف إمداد الغاز في حالة تعطل تيار المدخنة ، أو انخفاض ضغط الغاز نفسه ، أو إذا انطفأ لهب المشعل.

أنواع غلايات الغاز

1. عن طريق التعيين: فقط للتدفئة (دائرة واحدة) وللتدفئة مع تسخين المياه في الغلايات (دائرة مزدوجة).
2. حسب خرج الطاقة:
   1. طاقة منخفضة - مع تعديل طاقة على مرحلة واحدة ،
   2. إنتاجية متوسطة - مع تعديل الطاقة على مرحلتين ،
   3. عالية الأداء - مع التحكم في الطاقة المعدل.
3. حسب نوع الغاطس: تهوية (نوع مغلق) وغاطس طبيعي (جوي ، نوع مفتوح).
4. حسب نوع التثبيت:
   1. مثبت على الحائط بمبادلات حرارية مصنوعة من النحاس ،
   2. أرضية - بمبادل حراري مصنوع من الحديد الزهر أو الفولاذ.

مزايا استخداماتها على النحو التالي:

• فهي صديقة للبيئة.
• مدمجة وصامتة في العملية ؛
• سهل تنفيذه؛
• يمكن تركيبها في منطقة سكنية.

لكن لديهم عيبًا كبيرًا - الانفجار.

كيفية تنظيف المبادل الحراري

يتم تنظيف المبادل الحراري في نهاية موسم التدفئة. لتنفيذ العمل ، يكفي وجود مجموعة قياسية من الأدوات المتاحة. قبل بدء العمل من الضروري فصل وحدة الغلاية عن شبكة الغاز (الرئيسية أو المحلية) والكهرباء.

يعتبر، كيفية تنظيف غلاية الغاز الأرضية :

• بادئ ذي بدء ، تم تفكيك الموقد ؛
• مطلوب لفصل جميع الأسلاك عن صمام الغاز ؛
• تتم إزالة المزدوجة الحرارية من غرفة الاحتراق ، والتي يتم توصيلها بصمام الغاز بواسطة أنبوب شعري ؛
• يتم فصل أنبوب إمداد الوقود ؛
• يتم فك البراغي أو الصواميل (4 قطع) ، وتثبيت الموقد بالموقد ، ويتم إخراج التجميع.

من المريح تنظيف موقد غلاية الغاز بفرشاة أسنان قديمة. يجب أيضًا إزالة السخام من مستشعر التحكم في اللهب ، والإشعال ، والجهاز الكهرضغطية للإشعال التلقائي.

للوصول إلى المبادل الحراري للغلاية ، قم بإزالة الغطاء العلوي للوحدة ، وافصل مستشعر السحب والمدخنة ، وقم بإزالة العزل ، وفك مشابك الغلاف والغلاف نفسه. بعد الوصول إلى المبادل الحراري ، من الضروري إزالة المضربات منه.

الفرشاة المعدنية الناعمة مناسبة لتنظيف المضربات ، والمبادل الحراري نفسه يتم تحريره من رواسب السخام بواسطة مكشطة مصغرة مصنوعة من معدن رفيع. تستخدم أيضًا فرشاة ذات مقبض طويل. بادئ ذي بدء ، يتم تنظيف أنابيب الدخان وتجفيفها ، ثم إزالة السخام الذي سقط في القاع.

يتم تنظيف الغلاية المثبتة على الحائط باستخدام فرشاة أسنان

تنظيف مولد الحرارة المثبت على الحائط. بعد إيقاف تشغيل مصدر الغاز ، من الضروري تفكيك اللوحة الأمامية للغلاية. ثم يتم فك الغطاء الأمامي الذي يغلق غرفة الاحتراق. يوصى بتغطية الفتحات بورقة من الورق السميك حتى لا يسد الحارق بالسخام المتساقط.يتم تنظيف المبادل الحراري لغلاية الدائرة المزدوجة بيديك باستخدام فرشاة أسنان قديمة أو فرشاة بشعيرات معدنية. بعد اكتمال التنظيف ، من الضروري كنس المبادل الحراري بفرشاة وإزالة الورق بعناية بالسخام المجمع. كيف يتم تنفيذ الإجراء ، انظر الفيديو أدناه.

شطف غلاية غاز أحادية الدائرة ودائرة مزدوجة

يعد شطف المبادل الحراري للغلاية أمرًا ضروريًا لإزالة الرواسب الداخلية التي يمكن أن تعطل الدوران الطبيعي لسائل التبريد في نظام التدفئة وتسبب مشاكل في توفير الماء الساخن لنظام DHW المحلي. قد تكون المواد التي تدمر المعدن موجودة أيضًا في الرواسب.

كم مرة يكون هذا الإجراء مطلوبًا يعتمد على نوع المبرد. إذا كانت المياه النقية تدور في النظام ، فهذا يكفي للقيام بالوقاية كل أربع سنوات ، وإزالة الرواسب. يجب شطف النظام المزود بمانع التجمد كل عامين ويجب تغيير المبرد بانتظام - تحت تأثير درجات الحرارة المرتفعة ، فإنه يغير خصائصه بمرور الوقت ويمكن أن يصبح خطيرًا على العناصر المعدنية للنظام.

تركيب غلاية أرضية

1. الغلايات الأرضية ، خاصةً الحديد الزهر ، ذات وزن كبير ، لذلك ، لتثبيتها ، من الضروري بناء قاعدة (أساس متين). في الملحق ، يتم سكب ذراع التسوية الخرساني لهذا الغرض. في الغرف الأخرى ، ذات الأرضيات الخشبية القوية بدرجة كافية ، توضع قطعة من الصاج المجلفن أسفل المرجل.
2. يتم التثبيت من خلال التحكم في موضعه بمساعدة المستوى.
3. بعد التثبيت المباشر ، يتم توصيله بالمدخنة ويتم فحص المسودة.
4. قم بتوصيل المرجل بنظام التدفئة داخل المنزل. من خلال القيام بذلك ، من أجل حماية المبادل الحراري من الانسداد ، يتم تثبيت مرشح خشن قبل دخول خط العودة إلى المرجل ، مباشرة بعد خط المخرج الذي يملأ النظام بالماء.
5. بالنسبة للغلايات ذات الدائرة المزدوجة ، يلزم الاتصال بإمدادات المياه. في هذه الحالة ، من الأفضل إجراء الربط قبل التفرع ، أقرب إلى المنزل.
6. وهي متصلة بخط أنابيب الغاز عن طريق أنبوب معدني.

قواعد تشغيل غلايات الغاز

1. أول وأهم القواعد: يجب أن تكون غرفة تركيب غلايات الغاز في منزل خاص جافة.
2. من الضروري حماية المبادل الحراري من الغبار والأوساخ مما يقلل من أدائه.
3. استخدم المرشحات لتحسين جودة المياه.
4. إجراء الصيانة بانتظام. من المستحسن القيام بذلك قبل بدء موسم التدفئة أو عند انتهائه.

اعمال صيانة

أثناء الصيانة ، يتم القيام بما يلي:

1. فحص نظام التهوية وحالة المدخنة.
2. تنظيف وغسيل الفلاتر.
3. شطف النظام بأكمله بمنظفات خاصة تزيل الرواسب المختلفة بشكل فعال.
4. تحقق من إحكام جميع التوصيلات واستبدل الأجزاء البالية.
5. تنظيف الموقد.

سيؤدي الامتثال لقواعد التشغيل والصيانة الدورية للغلايات إلى تقليل استهلاك الوقود وزيادة عمر الوحدة بشكل كبير.

المنشورات الحديثة

ما هو التسخين بالبخار في منزل خاص كيف تصنع منحدر الصرف الصحي الصحيح في منزل خاص ما هو مطلوب من أجل الضغط على نظام التدفئة في المنزل

ابدأ تنظيف المبادل الحراري للغلاية بيديك

قبل البدء في العمل ، أولاً ، يجب فصل غلاية التدفئة نفسها عن مصدر الطاقة.

من أجل الوصول إلى المبادل الحراري للنظام ، ستحتاج إلى الأدوات التالية:

• فيليبس مفك البراغي
• مفك مسطح
• مفتاح الربط.

ربما ، في حالتك ، لشطف المبادل الحراري للغلاية بالغاز ، لن تحتاج إلى مجموعة الأدوات الكاملة من القائمة أعلاه ، ومع ذلك ، نوصيك بالاستمرار في توفير وجود كل منها كـ "احتياطي".

على سبيل المثال ، للوصول إلى المبادل الحراري لغلاية توربينية مزدوجة الدائرة مع غلاية Hermann SuperMaster 24SE ، سوف تحتاج إلى القيام بما يلي:

• قم بإزالة الغطاء الأمامي منه ، وبعد ذلك ستتمكن من الوصول إلى "الدواخل" للغلاية ،
• ثم قم بإزالة الغطاء من غرفة الاحتراق المغلقة بإحكام ، والتي سيتعين عليك فك ستة مسامير من أجلها.

في الغلايات المزودة بشاحن توربيني ، كما في الحالة قيد النظر ، يجب أن يكون لغطاء غرفة الاحتراق ختم مطاطي من جميع الجوانب. تحت الغطاء توجد غرفة احتراق غلاية التدفئة. من أجل الوصول إليها ، يجب إزالة بعض الجدران المغطاة بمواد مقاومة للحرارة على الأقل. للقيام بذلك ، قم مرة أخرى بفك المسامير الخمسة التالية وافتح غرفة الاحتراق.

في الجزء السفلي من المرجل التوربيني ، ستجد على الأرجح مجموعة من الحطام المسحوبة بالهواء. سيكون من الأنسب إزالته بمساعدة مكنسة كهربائية منزلية عادية.

الجزء السفلي من غرفة الاحتراق مشغول بعدد من الفوهات التي تمرر الغاز إلى النظام. يجب تنظيف جميع الفتحات جيدًا - يجب أن تصبح الثقوب التي يتم من خلالها إمداد الغاز شفافة.

بعد ذلك ، تحتاج إلى إزالة المبادل الحراري نفسه. في النموذج قيد النظر ، لا توجد وصلات ملولبة ؛ الأنبوب الذي يتم من خلاله توفير المياه وإزالتها متصل باستخدام محول. يوجد على جانب واحد من المبادل الحراري مستشعر درجة الحرارة ، والذي يجب فصل الأسلاك منه بعناية.

كيفية تنظيف المبادل الحراري

يعتمد تنظيف المبادل الحراري على تصميمه وعلى نوع الماء المستخدم في النظام: محضر - بإضافات خاصة - أو غير جاهز.

حسب التصميم ، يمكن أن يكون المبادل الحراري واحدًا من ثلاثة أنواع:

تنقسم الصفيحة أيضًا إلى نوعين - أولي وثانوي (لتسخين المياه). يتم تركيب المبادل الحراري لأنبوب النار في الغلايات الأرضية ، ويتم تركيب المبادل الحراري الحراري في نماذج مدمجة مثبتة على الحائط أو قائمة على الأرض.

يمكن أن يتم التنظيف بالطرق التالية:

• ميكانيكي؛
• المواد الكيميائية؛
• التفريغ الكهربائي؛
• هيدرودينامي،

يجب أن يتم صيانة معدات الغاز ، بما في ذلك الغلايات ، من قبل متخصصين ذوي التعليم المناسب. إذا لم يكن لديك ما يكفي من المهارات التقنية ، فمن الأفضل دعوة السيد.

إصلاح مستقل لمراجل الغاز

قبل البدء في إصلاح غلاية الغاز بيديك ، من الضروري تحديد سبب الانهيار. يمكن أن تفشل عناصر مختلفة من معدات التدفئة. غالبًا ما تكون أسباب الأعطال هي: انتهاك متطلبات التشغيل ، رداءة جودة الأجزاء ، الصدمات.

غالبًا ما تفشل الغلايات المتطايرة بسبب إعادة التعيين. لذلك ، يجب أن يبدأ إصلاح الوحدة الحرارية بفحص الإعدادات ووجود جهات اتصال مفتوحة. أثناء إجراء استكشاف الأخطاء وإصلاحها ، يتم تشغيل الجهاز بكامل طاقته في وضع "الشتاء". يبدأ إصلاح غلايات غاز التدفئة بهذه الخطوة.

إصلاح تسخين الغاز بنفسك ليس دائمًا ممكنًا ، وفقط إذا كانت الأعطال بسيطة وملحوظة. يمكن للمتخصصين فقط التعامل مع الأعطال المعقدة

أيضًا ، لا تنس أن غلايات الغاز من المعدات الخطرة ، لذلك تحتاج إلى التعامل معها بعناية ، ولا تحاول بأي حال من الأحوال إصلاح أنبوب الغاز وعناصر الأمان بنفسك.

فيديو حول إصلاح غلاية الغاز بيديك:

السمة التي لا غنى عنها لأي نظام تدفئة هي المرجل ، الذي يعمل كمولد حرارة لتدفئة المنزل.

السوق الحديث لمعدات التدفئة مشبع بمجموعة واسعة جدًا من الغلايات بأنواعها المختلفة. لكن مكانًا خاصًا في هذه المجموعة يشغلها غلايات الغاز ، التي تكتسب شعبية متزايدة كل يوم.

يرجع هذا الاتجاه إلى حقيقة أن الوحدات من هذا النوع هي أجهزة فعالة للغاية واقتصادية لتدفئة منزل ريفي وحتى شقة. لكي تعمل غلاية الغاز بسلاسة وثبات ، من الضروري العناية بها بشكل صحيح.

أحد أنواع هذه الصيانة هو تنظيف غلاية الغاز من السخام والملوثات الأخرى. لنتحدث بمزيد من التفاصيل حول سبب تنظيف وحدة الغاز ، وكذلك الطرق التي يمكن بها القيام بذلك.

تحديث غلايات AGV من قبل الشركة المصنعة

لم يكن مصنع غلايات AGV في عجلة من أمره لسحبها من الإنتاج بسبب المزايا الواضحة.

ومع ذلك ، مع الأخذ في الاعتبار أن هذا الجهاز يحتاج إلى تحديث شامل ، تم إجراء التغييرات التالية على التصميم:

• تم استبدال موازين الحرارة الزجاجية الهشة بأدوات إيطالية الصنع أكثر موثوقية ؛
• تم تجهيز الأنظمة الجديدة بأتمتة من شركة هانيويل الأمريكية.
• لتشغيل الجهاز بمقبض ، بدأ استخدام نظام الإشعال بيزو ؛
• جعلت تقنية الطلاء الجديدة من الممكن جعل مظهر الوحدة أكثر جمالية.

مخطط المرجل AOGV - 23

قواعد التعامل مع نظام التدفئة

قم بتركيب الوحدة في غرفة منفصلة. من المستحسن أن تكون هذه الغرفة عازلة للصوت ، لأنه عند تشغيل موقد الغلاية ، يحدث ضجة عالية إلى حد ما.

في بعض التعديلات الجديدة (AOGV-23.2-1-U) ، يتم التخلص من هذا العيب إلى حد كبير ، لأنه عندما ترتفع درجة حرارة الماء ، لا تقوم الأتمتة بإيقاف تشغيل الموقد تمامًا ، ولكنها تحوله إلى وضع يكون فيه اللهب ضئيلًا.

تم تجهيز مدخنة (بقطر 140 مم أو أكثر) لمنتجات الاحتراق خارج أماكن المعيشة. أسفل تقاطع الأنبوب من خزان التسخين مع المدخنة ، يوجد مجمع قمامة - "جيب" للأجسام الغريبة والنفايات التي سقطت عن طريق الخطأ في القناة.

نسخة من مدخنة AGV في منزل خاص

ملحوظة! لا ينبغي أن يتم توصيل الوحدة بيديك. يجب أن يتم تنفيذها من قبل موظفي خدمة الغاز

هذا سوف يسجل الجهاز.

بالنسبة للوحدة ، يجب تخصيص غرفة في الجزء السفلي من المبنى. يجب عزل الخط الصاعد لخط الأنابيب. لا ينبغي عزل خط العودة.

تعليمات التركيب لأجهزة نقل الحرارة (المشعات ، المسخنات الحرارية وألواح التسخين) تنص على تركيبها على أعلى ارتفاع ممكن من الوحدة نفسها. لتدوير طبقات الهواء ، يجب تثبيت هذه الأجهزة تحت النوافذ. يتم وضع خط أنابيب الإرجاع تحت أرضية الغرفة.

إذا تم وضع خط الإرجاع فوق دعائم الباب ، فقد يتم "بث" النظام.

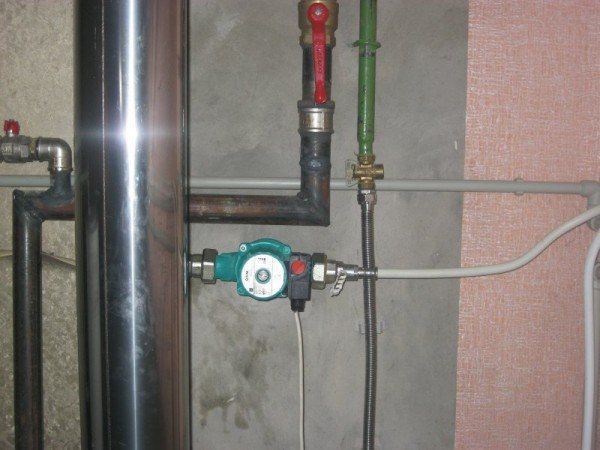

منظر عام لجزء من أنابيب نظام التدفئة مع AGV

لا تبدو أنابيب الشبكة التي يبلغ قطرها بوصتين جذابة للغاية من الناحية الجمالية ، ومع ذلك ، عند استبدالها بأنابيب ذات قطر أصغر ، يجب أن يؤخذ في الاعتبار أنه مع انخفاض قطر الأنبوب ، تزداد المقاومة الهيدروديناميكية ، مما يضعف ضغط الماء في النظام. هذا ، بالطبع ، يمكن أن يضعف بشكل خطير كفاءة هذه الوحدة.

اتصال AOGV: الرؤية الخلفية

أثناء التثبيت ، يتم تثبيت خطوط الأنابيب بميل يبلغ 1 سم لكل متر من طول الأنبوب. هذا يتجنب أقفال الهواء في النظام ، ويسهل دوران المياه ويسمح بتصريف المياه من النظام.

يعالج هذا بعض المشكلات العملية المتعلقة بتثبيت AGV في منزل خاص:

بعض المحاذير

• عندما تنخفض درجة حرارة الماء في النظام إلى أقل من 55-50 درجة مئوية ، يبدأ المكثف في الانطلاق بكثرة. عندما تتراكم ، يمكن أن تطفئ الشعلات.
• تشكل منتجات الاحتراق ، التي تختلط مع المكثفات ، أحماض النيتريك والكبريتيك ، التي تسبب تآكل المعدات ؛
• إذا انخفضت درجة حرارة الماء في النظام عن 50 درجة ، فإن دورانه في النظام يتوقف تمامًا تقريبًا ؛
• إذا لم يتم تسخين الغرفة في الشتاء ، فيجب تصريف المياه من النظام ، ولكن في هذه الحالة ، يتم تحسين التآكل بشكل كبير ؛
• للحصول على الماء الساخن بدون تسخين النظام بأكمله ، يمكنك استخدام صنبور يوقف الدورة الدموية في نظام التدفئة. وإذا قمت بتوصيل الخطوط المباشرة والعودة ، يمكنك حفظ معدل الدوران.

http://otoplenie-gid.ru

رموز الخطأ الأساسية

دعنا نحاول أن نفكر بمزيد من التفصيل في رموز الخطأ الخاصة بغلايات الواحة ، والأسباب المحتملة لظهورها.

خطأ E1. يشير إلى عطل في الاشتعال ، الأسباب المحتملة:

ه 2

خطأ E2. يضيء إذا لم يغلق مفتاح ضغط الهواء بعد 8 ثوانٍ بعد تشغيل المروحة.

قد تكون الأسباب:

ه 6

خطأ E6.يعني لا يوجد لهب. ماذا تفعل إذا حدثت مشكلة مماثلة؟

يجب استبعاد ما يلي:

ه7

خطأ E7. ضغط منخفض أو سائل غير كاف في نظام الماء الساخن.

الأسباب المحتملة:

ه 9

خطأ e9. يشير إلى فشل المضخة ، أو أن الضغط في النظام غير مقبول.

تحقق مما يلي:

مستوى ضغط السائل الأمثل
في النظام يختلف من 0.1 إلى 0.15 أجهزة الصراف الآلي.

تحقق من تشغيل مضخة الماء
بعد إزالته. إذا لزم الأمر ، قم بتنظيف المضخة ، والشطف ، والتحقق من سلامة الشفرات.

لوحة تحكم مكسورة

يحتاج إلى الاستبدال.
تحتاج أيضًا إلى التحقق مما إذا كان مستشعر درجة الحرارة يعمل.
.

كيف يعمل مرجل الواحة

أجهزة هذا المصنع عبارة عن دائرة مزدوجة. هذا يعني أن سخان المياه لا يوفر فقط الماء الساخن في الصنبور ، ولكن أيضًا التدفئة في الغرفة. تتراوح درجة حرارة التسخين من 35 إلى 60 درجة ، ويبلغ متوسط ​​الإنتاجية 10 لترات في الدقيقة.

الغلاية مزودة بمبادلين حراريين. أحدهما مسؤول عن توفير المياه لبطاريات التدفئة ، والآخر لتوفير الماء الساخن (DHW). وفقًا لذلك ، يتم تقليل استهلاك الوقود ووقت انتظار التدفئة في الصيف.

يتم إجبار منتجات الاحتراق على الخروج. غرفة مغلقة وتضمن التشغيل الآلي والآمن. يتم تثبيت مستشعرات اللهب وإمدادات الغاز وأجهزة استشعار التدفق للتحكم. يتم توفير صمام أمان أيضًا ، يتم تنشيطه عند ارتفاع الضغط.

لا يخلو من السيطرة على الخطأ. الجهاز مزود بنظام تشخيص ذاتي. في حالة حدوث عطل ، تُظهر الشاشة خطأً ، يُشار إلى معناه في التعليمات.
