حساب عدد الأقسام ونقل الحرارة من مشعاع ثنائي المعدن

كيف سنتواصل

يمكن أن يكون مخطط توصيل المشعات مختلفًا. يعتمد مستوى نقل الحرارة وراحة التواجد في الشقة على الخيار المفضل. يمكن أن تقلل الأسلاك المختارة بشكل غير صحيح من طاقة نظام التدفئة بنسبة 50٪.

الأكثر انتشارًا هو المخطط الجانبي أحادي الجانب ، والذي يحتوي على أعلى معدل لانتقال الحرارة. في هذه الحالة ، يتم توصيل الأنبوب الذي يزود المبرد بأنبوب الفرع العلوي وأنبوب المخرج بالأنبوب السفلي.

إذا قمت بالعكس ، فإن كفاءة تدفئة المكان ستنخفض بنسبة 7٪ تقريبًا. لتوصيل مشعات متعددة الأقسام ، لا يكون مثل هذا المخطط مبررًا دائمًا ، نظرًا لأن التسخين غير الكافي للأقسام الأخيرة ممكن. يمكن تجنب ذلك عن طريق تثبيت امتداد تدفق المياه.

في شقة بها أنابيب مخبأة في الأرض أو تمر تحت القاعدة ، يتم استخدام اتصال سفلي.

هذا هو الخيار الأكثر جمالية ، حيث توجد أنابيب لتزويد وتفريغ سائل التبريد أدناه في الأرض ، وبالتالي يتم استخدام الفتحات السفلية للتوصيل.

قطري

يتم تركيب البطاريات التي تحتوي على اثني عشر قسمًا أو أكثر بنمط قطري.

يتم توفير المبرد من خلال الأنبوب الفرعي العلوي الموجود على جانب واحد من الرادياتير ، ويتم تفريغه من خلال الجزء السفلي على الجانب الآخر.

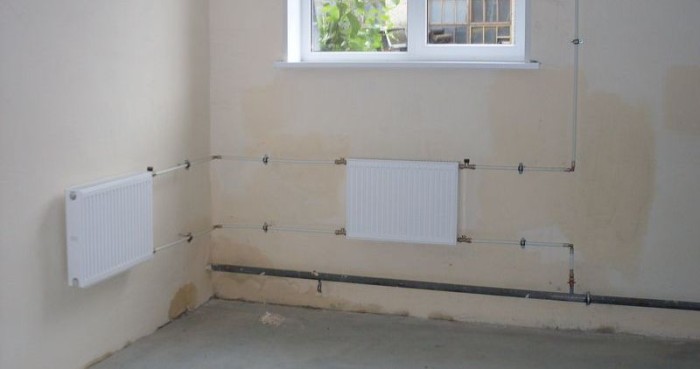

تسلسلي

يفترض مخطط التوصيل هذا وجود ضغط كافٍ في نظام التدفئة لحركة المبرد عبر الأنابيب.

في هذه الحالة ، يجدر توفير رافعة Mayevsky المصممة لإزالة الهواء الزائد.

من المهم أن تتذكر أن تنفيذ أعمال الإصلاح والصيانة سيكون مصحوبًا بإغلاق نظام التدفئة بالكامل.

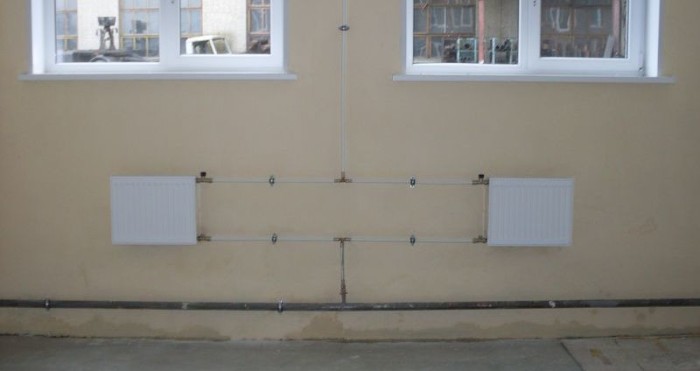

موازي

يفترض الأسلاك المتوازية وجود أنبوب حراري خاص مدمج في نظام التدفئة ، يتم من خلاله توفير المبرد وتفريغه في الخارج.

يتيح وجود حنفيات خاصة عند المدخل والمخرج استبدال المشعات الفردية دون إيقاف تشغيل مصدر الحرارة. ومع ذلك ، يمكن أن يتسبب المخطط في تسخين غير كافٍ للأنابيب عند ضغط منخفض في النظام.

أبعاد مشعات التدفئة

يبلغ الارتفاع القياسي للنماذج الأكثر شيوعًا لأجهزة التسخين بمسافة مركزية على طول محدد العيون 500 ملم. كانت هذه البطاريات هي التي يمكن رؤيتها في معظم الحالات منذ حوالي عقدين من الزمن في شقق المدينة.

مشعات الحديد الزهر. الممثل النموذجي لهذه الأجهزة هو نموذج MS-140-500-0.9.

تشمل المواصفات الخاصة به الأبعاد الإجمالية التالية لمشعات تسخين الحديد الزهر:

• طول قسم واحد - 93 مم ؛
• العمق - 140 ملم
• الارتفاع - 588 ملم.

ليس من الصعب حساب أبعاد المبرد من عدة أقسام. عندما تتكون البطارية من 7-10 أقسام ، أضف سنتيمترًا واحدًا ، مع مراعاة سمك حشيات البارونيت. إذا كان من المقرر تركيب بطارية التسخين في مكان مناسب ، فمن الضروري مراعاة طول صمام التدفق ، لأن مشعات الحديد الزهر ذات الوصلات الجانبية تتطلب دائمًا التنظيف. يوفر أحد الأقسام تدفقًا حراريًا يبلغ 160 واط عند اختلاف درجة الحرارة بين المبرد الساخن والهواء في الغرفة يساوي 70 درجة. الحد الأقصى لضغط العمل هو 9 أجواء.

مشعات الألمنيوم. بالنسبة لسخانات الألمنيوم الموجودة في السوق اليوم ، مع نفس التباعد المحوري للوصلات ، هناك تباين كبير في المعلمات (بمزيد من التفصيل: "أبعاد مشعات تسخين الألمنيوم ، حجم المقطع ، الحسابات الأولية").

الأبعاد النموذجية هي الأبعاد التالية لمشعات التسخين المصنوعة من الألومنيوم:

• طول المقطع الواحد 80 ملم.
• عمق 80-100 ملم.
• الارتفاع - 575-585 ملم.

يعتمد انتقال الحرارة لقسم واحد بشكل مباشر على مساحة زعانفه وعمقها.عادة ما يكون في النطاق من 180 إلى 200 واط. ضغط العمل لمعظم موديلات بطاريات الألمنيوم هو 16 ضغط جوي. يتم اختبار أجهزة التسخين بضغط أكبر مرة ونصف - أي 24 كجم / سم².

تحتوي مشعات الألمنيوم على الميزة التالية: حجم المبرد فيها 3 ، وأحيانًا 5 مرات أقل من منتجات الحديد الزهر. نتيجة لذلك ، تمنع السرعة العالية لحركة الماء الساخن تكون الطمي وتكوين الرواسب. مشعات ثنائية المعدن. لا يؤثر جوهر الفولاذ في مثل هذه الأجهزة بأي شكل من الأشكال على مظهرها وأبعاد مشعات التدفئة ، لكن ضغط العمل الأقصى يزيد بشكل كبير. لسوء الحظ ، تؤدي زيادة قوة البطارية ثنائية المعدن إلى ارتفاع التكلفة. وسعر مثل هذا المنتج لا يمكن الوصول إليه بالفعل لمجموعة واسعة من المستهلكين.

أبعاد قسم مشعات التدفئة ثنائية المعدن هي كما يلي:

• الطول 80-82 مم ؛
• العمق - من 75 إلى 100 ملم ؛
• الارتفاع - بحد أدنى 550 ملم وبحد أقصى 580 ملم.

من حيث نقل الحرارة ، قسم واحد ثنائي المعدن أقل من الألومنيوم بحوالي 10-20 واط. متوسط ​​قيمة التدفق الحراري هو 160-200 واط. بسبب وجود الفولاذ ، يصل ضغط العمل إلى 25-35 جوًا ، وأثناء الاختبار - 30-50 جوًا.

عند ترتيب هيكل التدفئة ، يجب استخدام أنابيب ليست أقل قوة من المشعات. خلاف ذلك ، فإن استخدام الأجهزة المعمرة يفقد كل المعنى. بالنسبة للمشعات ثنائية المعدن ، يتم استخدام محدد العيون الصلب فقط.

مزايا مشعات التدفئة ثنائية المعدن

يتم شرح شعبية بطاريات هذا التنوع بكل بساطة. مشعات الحديد الزهر موثوقة تمامًا ، لكنها لا تبدو مبهجة من الناحية الجمالية. بالإضافة إلى ذلك ، يصعب تثبيتها. تبدو بطاريات الألمنيوم حديثة وجذابة. ومع ذلك ، لا يتحمل هذا المعدن ملامسة الأكسجين في المبرد جيدًا. لذلك ، تفشل مشعات الألمنيوم بسرعة وتبدأ في التسرب. البطاريات الفولاذية تدوم لفترة أطول. ومع ذلك ، في نفس الوقت ، لا يبدون مبهجين من الناحية الجمالية.

تجمع النماذج ثنائية المعدن بين مزايا مشعات الألمنيوم والفولاذ. في الداخل الحديث ، تناسب هذه البطاريات تمامًا. المقاطع مصنوعة من الألومنيوم. في الوقت نفسه ، تعمل لفترة طويلة ، لأن الأنابيب التي يتدفق من خلالها المبرد مصنوعة من الفولاذ.

تعتمد الحسابات على حجم الغرفة

يمكن الحصول على بيانات أكثر دقة إذا تم حساب أقسام مشعات التدفئة مع مراعاة ارتفاع السقف ، أي حسب حجم الغرفة. المبدأ هنا هو نفسه كما في الحالة السابقة. أولاً ، يتم حساب إجمالي الطلب على الحرارة ، ثم يتم حساب عدد أقسام المبرد.

وفقًا لتوصيات SNIP ، يلزم 41 واط من الطاقة الحرارية لتسخين كل متر مكعب من المسكن في لوحة منزل. بضرب مساحة الغرفة في ارتفاع السقف ، نحصل على الحجم الإجمالي ، والذي نضربه في هذه القيمة القياسية. بالنسبة للشقق ذات النوافذ الزجاجية المزدوجة الحديثة والعزل الخارجي ، ستكون هناك حاجة إلى حرارة أقل ، فقط 34 وات لكل متر مكعب.

على سبيل المثال ، لنحسب المقدار المطلوب من الحرارة لغرفة مساحتها 20 مترًا مربعًا. مع ارتفاع سقف 3 أمتار. سيكون حجم الغرفة 60 مترا مكعبا (20 مترا مربعا X 3 م). ستساوي الطاقة الحرارية المحسوبة في هذه الحالة 2460 واط (60 متر مكعب × 41 واط).

وكيف تحسب عدد مشعات التدفئة؟ للقيام بذلك ، تحتاج إلى تقسيم البيانات التي تم الحصول عليها عن طريق نقل الحرارة لقسم واحد محدد من قبل الشركة المصنعة. إذا أخذنا ، كما في المثال السابق ، 170 واط ، فستحتاج الغرفة إلى: 2460 واط / 170 واط = 14.47 ، أي 15 قسمًا للرادياتير.

يميل المصنعون إلى الإشارة إلى معدلات نقل الحرارة المبالغ فيها لمنتجاتهم ، بافتراض أن درجة حرارة المبرد في النظام ستكون الحد الأقصى. في الظروف الحقيقية ، نادرًا ما يتم استيفاء هذا المطلب ، لذلك يجب التركيز على الحد الأدنى لمعدلات نقل الحرارة لقسم واحد ، والتي تنعكس في جواز سفر المنتج. هذا سيجعل الحسابات أكثر واقعية ودقة.

متطلبات اختيار المشعات

قبل الشراء ، يجب عليك إجراء جميع الحسابات ، ثم تحديد حجم المبرد

عند اختيار أبعاد المشعات لوضعها تحت النافذة ، من الضروري البناء على قيم عرض فتحة النافذة والمسافة المقدرة لحواف العناصر إلى عتبة النافذة وسطح الأرض. قبل المغادرة إلى المتجر ، من الضروري إجراء جميع القياسات اللازمة والتركيز عليها عند التفكير في الخيارات. عرض الفتح القياسي هو 110-120 سم ، ويجب ألا يقل حجم البطارية المشتراة عن 70-75٪ من هذه القيمة. إذا كنا نتحدث عن جهاز مقطعي مصنوع من الألومنيوم ، فستحتاج إلى مشعاع من 10 إلى 12 عنصرًا (يبلغ عرضه عادةً حوالي 8 سم).

عند اختيار حجم المشعات ، يجب مراعاة ارتفاع عتبة النافذة. بينه وبين الحافة العلوية لعناصر المبرد يجب أن تكون هناك مسافة 6-12 سم

يجب ألا يقل ارتفاع تركيب السخانات فوق الأرضية عن 8 سم ، وفي هذه الحالة يتم تحقيق نقل حرارة أقرب ما يمكن من ذلك المعلن من قبل الشركة المصنعة.

أيضًا في ظروف القطاع الخاص ، فإن حجم السائل الموجود في القسم له أهمية كبيرة. إذا كانت هذه المعلمة لا تلعب دورًا في المباني السكنية التي يستخدم سكانها التدفئة المركزية ، فعند استخدام نظامك الخاص ، من الضروري حساب الحجم عندما تريد معرفة كفاءة المضخة أو المرجل.

أهم مؤشر عند اختيار معدات التدفئة هو الطاقة الحرارية. ليس من المستحسن دائمًا اختيار خيارات عالية الطاقة. في المساكن ذات العزل الحراري عالي الجودة ، يكفي نموذج بمتوسط ​​قيمة هذه المعلمة.

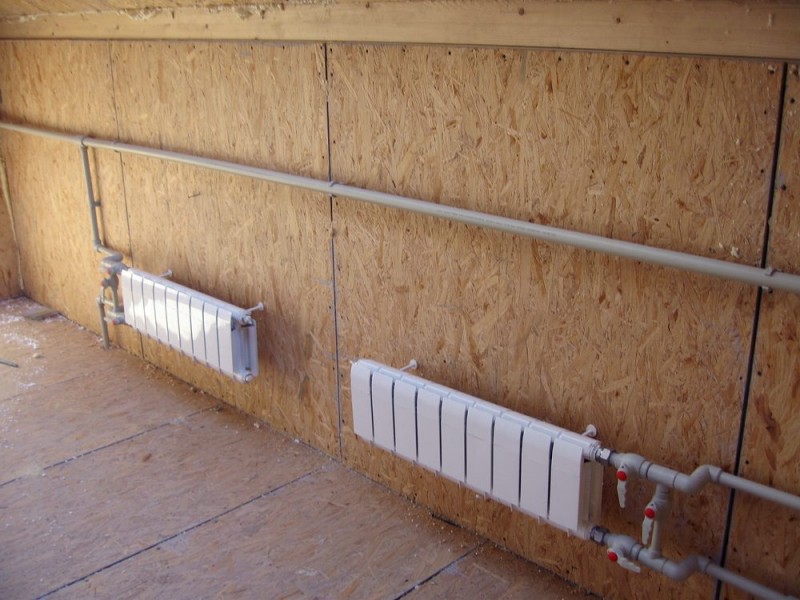

مشعات منخفضة ومسطحة

نموذج من الحديد الزهر بمسافة مركزية أقل من 40 سم

تعتبر Low من النماذج التي يكون مؤشر مركزها أقل من 40 سم ، ويتميز هذا الجزء بمجموعة متنوعة من المنتجات ، حيث أن البطاريات المصغرة مصنوعة من مواد مختلفة. من بين المشترين الروس ، لا يوجد طلب كبير عليهم ، حيث لا يمكن استبدال المبرد بأكورديون دون إجراء تعديلات مكلفة على تصميم نظام التدفئة.

من بين منتجات الحديد الزهر ، لم يتم العثور على نماذج مصغرة. الخيار الأقصى هو مشعاع بولتون بقياس محيطي 220 مم وارتفاع تركيب 33 سم.بالنسبة للأجهزة الصغيرة الأخرى المصنوعة من الحديد الزهر ، تتراوح هذه المعلمات بين 300-350 مم و 35-40 سم على التوالي.

بالنسبة للأجهزة المصنوعة من الألومنيوم ، يكون الحد الأدنى لقيمة المركز 200 مم. هناك العديد من الخيارات بهذا الحجم في السوق. يمكننا استدعاء شركات Global و Sira و "Rifar" المحلية. تنتج نفس الشركات نماذج ثنائية المعدن منخفضة (يبلغ ارتفاعها حوالي 25 سم). توجد موديلات ألمنيوم أكبر قليلاً (300-400 مم) في أي مصنع ينتج أجهزة التدفئة. عادةً ما يبلغ ارتفاع البطاريات المصغرة ، ولكن القوية والمكلفة المصنوعة من النحاس أو سبائكه المصنوعة من الألومنيوم ، 20-22 سم ، ولكن هناك حالات تتجاوز الفئة المنخفضة.

مشعات مصغرة غير مسطحة مصنوعة من الفولاذ من قبل Purmo. يتضمن هذا نموذجين من الألواح بمسافة مركزية 15 سم ، نفس المؤشر أو أكبر قليلاً (بمقدار 1-3 سم) لعدد من المنتجات الأنبوبية. ومع ذلك ، بالنسبة لمعظم البطاريات الفولاذية ، تتجاوز هذه القيمة 25 سم ، وفي السوق ، يمكنك العثور على تصميمات منخفضة ولكن طويلة (يصل طولها إلى مترين).

أدنى مشعات الألمنيوم

في بعض الظروف ، يكون وضع المبرد المصغر في الغرفة أمرًا غير عملي ويتعارض مع معايير السلامة. على سبيل المثال ، يمكن إعطاء ممرات طريق الهروب - ليس من المفترض أن تقوم بتركيب أجهزة تمتد إلى ما وراء سطح الجدار على ارتفاع أقل من مترين. في مثل هذه الحالات ، بالإضافة إلى توفير مساحة في الغرفة ، سيكون الناتج عبارة عن مسخن مدمج في هيكل الأرضية. يمكن تسمية هذا الجهاز بأقل مشعاع. يتم إنتاجها في نطاق واسع من قيم الطاقة.يتم استخدامها كمصدر وحيد للتدفئة أو بالإضافة إلى طريقة أخرى. أيضا ، يتم تركيب المسخنات الحرارية لتسخين الزجاج الصلب.

هناك حالات يكون فيها المعلمة الحرجة (فيما يتعلق بالتصغير) هي العمق وليس الارتفاع. ثم من الضروري النظر في قطاع النماذج المسطحة. العينات ثنائية المعدن والحديد الزهر ليست مناسبة في هذه الحالة بسبب العمق الكبير. النسخة الروسية من الألمنيوم هي من منتجات شركة Zlatoust بمؤشر 52 ملم. يتم إنتاج النماذج لتحل محل الأكورديون والمنخفض بمسافة مركزية تبلغ 30 سم ولديها طاقة حرارية عالية. بطاريات الألواح بعمق 6 سم مناسبة أيضًا.

المميزات والعيوب

تختلف بطاريات الألمنيوم عن بطاريات الحديد الزهر بعدة طرق:

1. ارتفاع معدل نقل الحرارة ، مما يعني تآكل أقل للغلاية والقدرة على تقليل تكاليف التدفئة.
2. يتم تركيبها بسهولة وتناسب أي مساحة داخلية.
3. مناسبة تمامًا لأنظمة التدفئة المستقلة ، ويمكن أيضًا تركيبها في المباني السكنية.
4. يمكن تركيبها في نظام به أنابيب قديمة من الحديد الزهر وفي شبكات بلاستيكية وبلاستيكية معدنية حديثة.

لا يوجد جهاز تدفئة واحد ، ولا عنصر واحد من الشبكات الهندسية ، والذي سيكون مثاليًا وخاليًا تمامًا من العيوب. مشعات الألومنيوم ليست استثناء من هذه القاعدة.

من بين أوجه القصور المهمة ، تجدر الإشارة إلى:

• مخاطر عالية للتسرب في مفاصل الأقسام.
• التوزيع غير المتكافئ للحرارة.
• القليل من انتقال الحرارة بالحمل الحراري.
• عمر خدمة قصير مقارنة ببطاريات الحديد الزهر.
• قابلية عالية للتآكل باستثناء البطاريات المؤكسدة.
• الحساسية تجاه عدم استقرار الضغط في النظام.

يمكن اعتبار أوجه القصور هذه غير مهمة في أنظمة التدفئة المستقلة ، ولكن عند استبدال المشعات في منزل متصل بطريق سريع مركزي ، عليك توخي الحذر. في مثل هذه الحالات ، من الأفضل اختيار النماذج المؤكسدة ، دون النظر إلى تكلفتها العالية.

قواعد تركيب مشعات التدفئة

السمة الضرورية لكل غرفة هي مشعاع التدفئة ، ونحن جميعًا معتادون على هذه الأجهزة المضلعة المصنوعة من الحديد الزهر التي تخلق الدفء والراحة في المنزل. لكن الوقت لا يتوقف ، وبدلاً من بطاريات الحديد الزهر الثقيلة ، يأتي جيل جديد من المشعات. هذه ألواح فولاذية أو ألومنيوم خفيفة إلى حد ما.

إنها تبدو رائعة ، وتتميز بتبديد حرارة مرتفع ، والأهم من ذلك أنها سهلة التركيب في أي غرفة.

غالبًا ما يكون المعيار الرئيسي عند اختيار المبرد هو مظهره ، وعندها فقط ينتبه المشترون إلى الخصائص التقنية. ولكن من أجل تحقيق أقصى قدر من كفاءة نقل الحرارة للرادياتير ، يجب أن تفعل العكس تمامًا ، أولاً تدرس بعناية المعلمات التقنية ، وبعد ذلك فقط تقيم المظهر وتفكر في السعر

قواعد بسيطة لتركيب مشعات التدفئة

تعتمد كفاءة الرادياتير بشكل مباشر على موقعه الصحيح عند تركيبه في الداخل. حدد المناطق التي يوجد بها أكبر قدر من فقدان الحرارة. وتشمل هذه النوافذ والجدران الخارجية. سيؤدي وضع مشعات في مثل هذه الأماكن إلى إنشاء الحاجز الضروري لتقييد الوصول إلى الهواء المبرد.

من أجل التثبيت الصحيح للمشعات ، من المهم اتباع بعض القواعد:

لا ينبغي أن يكون المبرد قريبًا جدًا من الجدار ، فهذا سيقلل من دوران الهواء ويؤثر على تبديد الحرارة. عند التثبيت في موقع الرادياتير ، قم بلصق رقائق عاكسة للحرارة على الحائط ، مما سيمنع التسخين غير المرغوب فيه للجدران

انتبه إلى تناظر موقع المشعات. موقعهم غير الدقيق سوف يفسد المظهر العام للغرفة.

يمكن أن يكمل تزيين المشعات بألواح التصميم الداخلي بشكل جميل ، ولكنه سيقلل بشكل كبير من كفاءة نظام التدفئة.

ستساعدك معلمات تركيب المبرد التالية على تحقيق أقصى قدر من كفاءة نقل الحرارة.يجب ألا تقل المسافة من الجدار إلى سطح المبرد عن 3 سنتيمترات ، ولا يقل عن 10 سنتيمترات من عتبة النافذة والأرض. يجب ألا تقل المسافة من الناهض الرئيسي إلى التقاطع مع المبرد عن 30 سم

انتبه بشكل خاص لموثوقية تثبيت المشعات على الجدران. يجب أن يكون هناك أربعة مثبتات على الأقل ، اثنتان في الأعلى واثنتان في الأسفل.

لتجنب الأخطاء المزعجة ، يجب عليك أولاً تحديد نقاط السحابات المستقبلية بحيث تتوافق سدادات الرادياتير مع تصميم الأنبوب. فقط بعد وضع علامات دقيقة على جميع نقاط المرفقات ، يمكنك المتابعة إلى التثبيت النهائي للنظام.

إذا تم تنفيذ كل العمل بشكل صحيح ، فستتناغم المشعات الجديدة بشكل متناغم مع داخل منزلك. من أجل تسخين الغرفة بكفاءة ، من الضروري مراعاة نسب المنطقة المسخنة إلى خصائص نقل الحرارة للمشعات. يجب أن يكون من 1000 واط من الطاقة إلى 10 متر مربع من المساحات الساخنة.

ستساعدك النصائح والحيل المذكورة أعلاه على زيادة كفاءة نظام التدفئة لديك ، وخلق جو مريح وتصميم عصري في منزلك.

في ظروفنا المناخية ، تعتبر الحرارة هي الشرط الأكثر أهمية لخلق الراحة ، والتركيب الصحيح للرادياتير سيجعل من الممكن تحقيق وفورات كبيرة في فواتير الخدمات ، وهو أمر مهم مع التعريفات المتزايدة باستمرار. وبالتالي ، على الرغم من تكاليف تحديث نظام التدفئة ، فإن كفاءته ستجعل من الممكن تعويض جميع التكاليف في فترة زمنية قصيرة نسبيًا.

تأمين البطاريات

يقدم مصنعو أجهزة التدفئة مجموعة واسعة من المنتجات التي تختلف في مادة التصنيع ونوع التنفيذ:

1. الأرض. هذه وحدات مصممة للتثبيت على الأرض ، وهي مجهزة بدعامات أو أرجل. يمكن أن تكون الدعامات على عجلات أو بدونها. الخيار سهل التثبيت ويسمح لك بتوفير المسافة المطلوبة من عتبة النافذة إلى المبرد ، مع مراعاة الفجوة بين المجمع السفلي والأرضية.
2. المركبة. مثبتة على الحائط ، مثبتة على أقواس معدنية مثبتة في الحائط نفسه. هناك أقواس قابلة للتعديل للبيع ، والتي يمكنك من خلالها ضبط عرض الفجوة ليس فقط على عتبة النافذة ، ولكن أيضًا على الحائط ، وكذلك محاذاة المستوى الأفقي لمستوى التثبيت.

المصطلح

معلمات الاختيار الرئيسية هي عرض وارتفاع المبرد

تشير الوثائق المتعلقة بأبعاد مشعات التدفئة غالبًا إلى مسافة المركز. تشير هذه المعلمة إلى طول الفجوة من النقطة المركزية لثقب اتصال واحد إلى نفس الموقع في أخرى. في بعض الأحيان تسمى هذه القيمة بالمركز أو المسافة بين الحلمة. إذا كانت خطوط الأنابيب التي تزود المبرد في حالة صالحة للعمل ولم يكن من المخطط تغييرها ، فيجب أن يكون للسخان الجديد الذي تم شراؤه نفس نسبة المركز إلى المركز مثل السخان القديم حتى لا تكون التغييرات في الاتصال ضرورية. في بعض الأحيان تحتوي أسماء النماذج - الروسية والأجنبية - على أرقام مكونة من ثلاثة أرقام. تشير إلى هذه المعلمة بالمليمترات (على سبيل المثال ، 500 الحديثة).

الأبعاد الخطية تشمل:

• ارتفاع تركيب المبرد - يجب اختياره لتوفير المسافات اللازمة لعتبة النافذة والأرضية ؛
• عمق؛
• العرض - بالنسبة للنماذج ذات التصميم المقطعي ، فإنه ، مثل المعلمة السابقة ، يشير أيضًا إلى أبعاد العناصر ، ولكن إذا كان عمق الرادياتير وأقسامه الفردية هو نفسه ، لحساب العرض الإجمالي ، فأنت بحاجة إلى الضرب مؤشر لوحدة واحدة بعددها وإضافة حوالي 1-2 سم ، المنسوبة إلى حشوات مانعة للتسرب.

حساب عدد أقسام المبرد

تعتمد القدرة الحرارية لقسم الرادياتير على أبعاده الإجمالية. مع وجود مسافة بين المحاور الرأسية 350 مم ، تتقلب المعلمة في حدود 0.12-0.14 كيلو واط ، بمسافة 500 مم - في حدود 0.16-0.19 كيلو واط.وفقًا لمتطلبات SNiP للفرقة الوسطى لكل 1 متر مربع. متر من المنطقة ، مطلوب طاقة حرارية لا تقل عن 0.1 كيلو واط.

بالنظر إلى هذا المطلب ، يتم استخدام صيغة لحساب عدد الأقسام:

حيث S هي مساحة الغرفة المسخنة ، Q هي الطاقة الحرارية للقسم الأول و N هو العدد المطلوب من الأقسام.

على سبيل المثال ، في غرفة بمساحة 15 م 2 ، من المخطط تركيب مشعات بأقسام من الطاقة الحرارية 140 وات. بالتعويض عن القيم في الصيغة ، نحصل على:

N \ u003d 15 م 2 * 100/140 واط = 10.71.

تم التقريب. بالنظر إلى الأشكال القياسية ، من الضروري تركيب مبرد ثنائي المعدن مكون من 12 قسمًا.

هام: عند حساب المشعات ثنائية المعدن ، تؤخذ العوامل التي تؤثر على فقدان الحرارة داخل الغرفة في الاعتبار. يتم زيادة النتيجة التي تم الحصول عليها بنسبة 10٪ في الحالات التي تقع فيها الشقة في الطابق الأول أو الأخير ، في غرف الزاوية ، في الغرف ذات النوافذ الكبيرة ، بسماكة جدار صغيرة (لا تزيد عن 250 مم)

يتم الحصول على حساب أكثر دقة من خلال تحديد عدد الأقسام ليس لمساحة الغرفة ، ولكن لحجمها. وفقًا لمتطلبات SNiP ، فإن تسخين متر مكعب واحد من الغرفة يتطلب طاقة حرارية تبلغ 41 واط. بالنظر إلى هذه القواعد ، احصل على:

حيث V هو حجم الغرفة المسخنة ، Q هي الطاقة الحرارية للقسم الأول ، N هو العدد المطلوب من الأقسام.

على سبيل المثال ، حساب لغرفة بنفس المساحة 15 م 2 وارتفاع السقف 2.4 متر. بالتعويض عن القيم في الصيغة ، نحصل على:

N \ u003d 36 م 3 * 41/140 واط = 10.54.

تتم الزيادة مرة أخرى في الاتجاه الكبير. مطلوب المبرد 12 قسم.

يختلف اختيار عرض المبرد ثنائي المعدن لمنزل خاص عن الشقة. يأخذ الحساب بعين الاعتبار معاملات التوصيل الحراري لكل مادة مستخدمة في بناء السقف والجدران والأرضية.

عند اختيار الأحجام ، يجب مراعاة متطلبات SNiP لتركيب البطارية:

• يجب ألا تقل المسافة من الحافة العلوية إلى عتبة النافذة عن 10 سم ؛
• يجب أن تكون المسافة من الحافة السفلية إلى الأرض 8-12 سم.

لتدفئة الفضاء عالية الجودة ، من الضروري الانتباه إلى اختيار أحجام المشعات ثنائية المعدن. أبعاد بطاريات كل مصنع لها اختلافات طفيفة ، والتي تؤخذ في الاعتبار عند الشراء.

الحساب الصحيح سوف يتجنب الأخطاء.

اكتشف الأبعاد الصحيحة لمشعات التدفئة ثنائية المعدن التي يجب أن تكون من الفيديو:

قوة 1 قسم مشعاع الحديد الزهر

مقال آخر في العنوان - "استهلاك شقة". لذلك ، مع بدء موسم التدفئة بالفعل ، يهتم الكثيرون بقوة بطارياتهم. بعد كل شيء ، تعتمد الحرارة في الغرفة والشقة ككل على الطاقة (تحتاج إلى معرفة ذلك عند حساب مشعات التدفئة على مستوى تصميم نظام التدفئة). سأتحدث اليوم عن قوة قسم واحد من مشعاع من الحديد الزهر ...

تأتي مشعات الحديد الزهر في ماركات مختلفة ، ولكن لا يوجد الكثير منها ويمكن إدراجها على الأصابع. كل شيء آخر هو مجرد اختلاف. اليوم هو أبسط.

يتم تثبيت المبرد الكلاسيكي والأكثر شيوعًا في العديد من الشقق في بلدنا ، وكذلك في العديد من بلدان منطقة ما بعد الاتحاد السوفيتي. عرض المقطع 140 ملم، الارتفاع (بين انابيب الامداد) 500 ملم. الوسم الإضافي MC 140 - 500. تبلغ طاقة مقطع واحد من هذا المبرد 175 واط من الطاقة الحرارية.

ومع ذلك ، هناك العديد من الاختلافات في هذا المبرد.

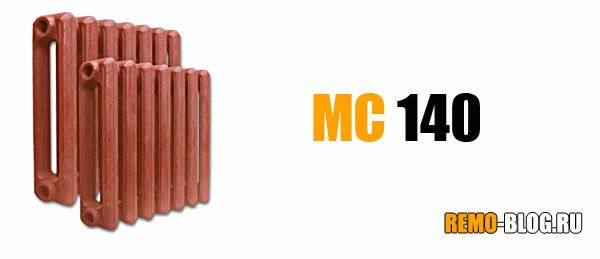

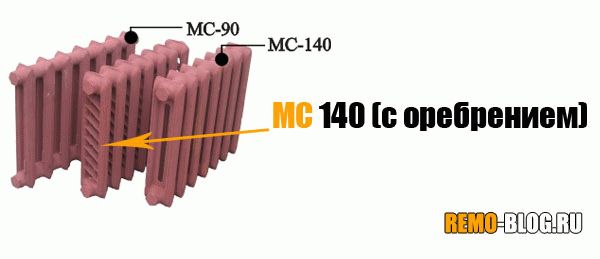

MC 140-500 مع زعانف (جامع)

الإصدار الأكثر كفاءة في استخدام الطاقة من المبرد MS 140. الشيء هو أنه تم تركيب زعانف إضافية من الحديد الزهر بين الأقسام ، والتي توفر أيضًا تدفئة إضافية للغرفة. تبلغ قوة هذا المبرد 195 واط من الطاقة الحرارية (أي 20 واط أكثر من MC 140 الكلاسيكية). ومع ذلك ، فإن هذه المشعات لها عيب كبير ، فأنت بحاجة إلى مراقبة وتيرة هذه الزعانف ، إذا كانت مسدودة (مع الغبار ، على سبيل المثال) ، فإن الكفاءة الحرارية تنخفض بمقدار 30-40 واط!

MC 140 - 300

كما يوحي الاسم ، يبلغ عرض هذا المبرد 140 ملم ، لكن الارتفاع 300 ملم فقط.هذا نوع مضغوط من المشعات. قوة قسم واحد فقط 120 واط من الطاقة الحرارية.

MC 90-500

مشعاع أقل شيوعًا ، ولكنه أرخص من العينة السابقة. عرض قسم واحد 90 مم (أكثر إحكاما) ، الارتفاع هو نفسه 500 مم ، ومن هنا جاءت التسمية. أقل كفاءة من MC 140 ، قوة قسم واحد من هذا المبرد حوالي 140 واط من الطاقة الحرارية.

MS 110 - 500

مشعاع من الحديد الزهر بعرض 110 مم وارتفاع 500 مم بين الأنابيب. نادرا نسبيا لا يتم تعيينها في كثير من الأحيان. قوة قسم واحد حوالي - 150 واط

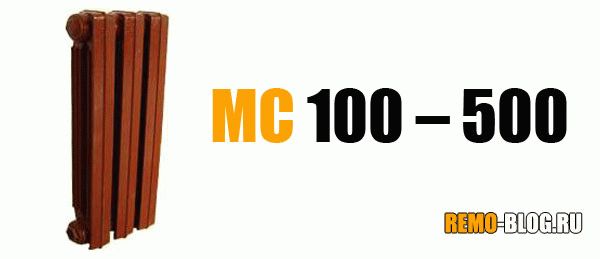

MS 100 - 500

تطور جديد نسبيًا ، تتبع شكل معدل. يبلغ عرض المقطع العرضي للرادياتير 100 مم وارتفاعه (بين أنابيب الإمداد 500 مم). الطاقة الحرارية لقسم واحد هي 135-140 واط.

مشعات الحديد الزهر الجديدة

ليس من غير المألوف الآن رؤية مشعات الحديد الزهر الحديثة ، التي تنتجها كل من الشركات المستوردة والشركات المحلية لدينا. تبدو مثل مشعات الألومنيوم. تتراوح قوة قسم واحد من هذا المبرد من 150 إلى 220 واط ، ويعتمد الكثير على حجم المبرد.

وهذا كل شيء ، أعتقد أنني أعطيتك تخطيط مشعات الحديد الزهر المعتادة. بالطبع ، يمكن أن تقفز الطاقة قليلاً من مصنع إلى مصنع ، ولكن يتم الاحتفاظ بالطاقة تقريبًا ضمن هذه الحدود.

إجراء تحديد موقع التثبيت

هناك قواعد صارمة حول كيفية تركيب مشعاع التدفئة:

• يجب وضع خط أنابيب الإمداد للسخانات بمنحدر يبلغ 0.5 سم لكل متر من الأنبوب في اتجاه دوران المبرد. يتم حساب زاوية الميل مع الأخذ بعين الاعتبار طول أقسام الأنابيب المركبة ؛
• لا يمكن أن تقل المسافة من مستوى غطاء الأرضية إلى المبرد عن 6-10 سم ؛
• مطلوب ملاحظة الفجوة بين الجزء السفلي من عتبة النافذة والخط العلوي للبطارية ، والتي تساوي 5-10 سم:
• يجب أن تكون المسافة بين سطح الجدار والمبرد 3-5 سم.

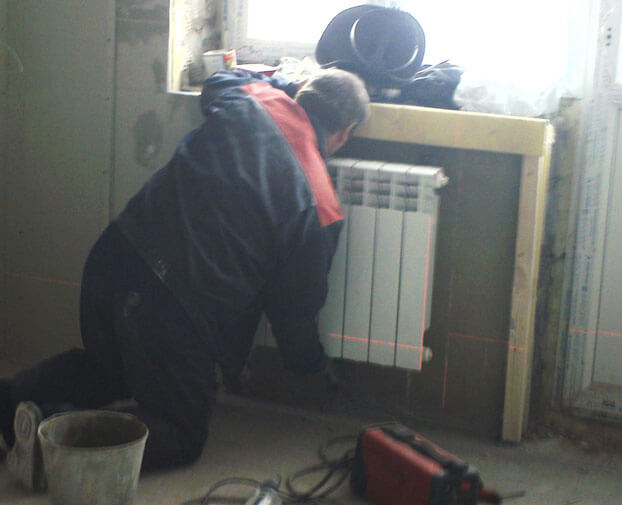

من بين الشروط الإلزامية لتركيب الأجهزة ، التقيد الدقيق بالاتجاهات الأفقية والرأسية. عادة ما يتم تثبيت البطاريات في نفس الغرفة على نفس المستوى. لزيادة كفاءة نقل الحرارة بواسطة المبرد ، يتم وضع درع عاكس للحرارة مصنوع من مادة خاصة على الحائط الموجود خلفه. من الممكن طلاء سطح الجدار بتركيبة لها خصائص مماثلة.
