تعديل عدادات التدفق على مجمع التدفئة تحت الأرضية

مخططات الاتصال النموذجية

نادرا ما تستخدم الأرضية المسخنة بالماء كمصدر وحيد للتدفئة. لا يُسمح بالتدفئة إلا بسبب تدفئة الأرضية فقط في المناطق ذات المناخ المعتدل ، أو في الغرف ذات المساحة الكبيرة ، حيث لا يقتصر إزالة الحرارة على الأثاث أو العناصر الداخلية أو التوصيل الحراري المنخفض لأغطية الأرضية. من الضروري دائمًا الجمع بين دوائر الرادياتير وأجهزة تحضير الماء الساخن وحلقات التدفئة تحت الأرضية في نظام تدفئة واحد.

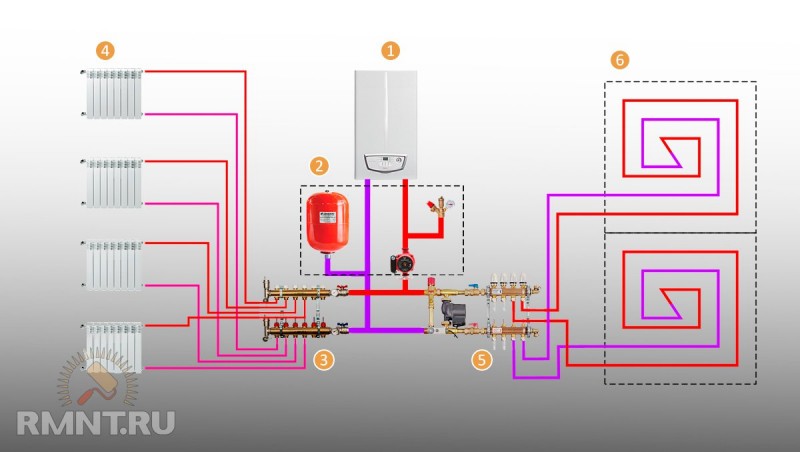

مخطط نموذجي لنظام التدفئة المشترك مع توصيل المشعات ودوائر التدفئة تحت الأرضية. هذا هو الخيار الأكثر تقدمًا من الناحية التكنولوجية ويمكن تخصيصه بسهولة ، ولكنه في نفس الوقت يتطلب استثمارات أولية كبيرة. 1 - غلاية تسخين 2 - مجموعة الأمان ، مضخة الدوران ، خزان التمدد ؛ 3 - مشعب لوصل أنبوبين منفصلين للمشعات وفقًا لمخطط "النجم" ؛ 4 - مشعات التدفئة 5 - مشعب التسخين تحت الأرضية ، يشمل: مجرى جانبي ، صمام ثلاثي الاتجاهات ، رأس ثرموستاتي ، مضخة دوران ، أمشاط لتوصيل دوائر التدفئة تحت الأرضية بصناديق التروس وعدادات التدفق ؛ 6 - ملامح أرضية دافئة

هناك عدد كبير نسبيًا من الاختلافات في تنفيذ أنابيب غرفة الغلاية ، بينما في كل حالة على حدة ، تنطبق مبادئهم الخاصة لتشغيل النظام الهيدروليكي. ومع ذلك ، إذا لم تأخذ في الاعتبار خيارات محددة للغاية ، فهناك خمس طرق فقط لتنسيق تشغيل أجهزة التسخين بأنواعها المختلفة:

1. ربط مواز لمجمع التدفئة الأرضية بأنابيب وحدة التسخين. يجب أن تتكون نقطة الربط في الخط حتى نقطة اتصال شبكة الرادياتير ، ويتم توفير إمداد سائل التبريد بواسطة مضخة دوران إضافية.
2. الارتباط حسب نوع الحلقات الأولية والثانوية. يحتوي الجزء الرئيسي ، الملفوف في حلقة ، على العديد من وصلات الإمداد في جزء الإمداد ، ويقل تدفق سائل التبريد في الدوائر المتصلة أثناء تحركه بعيدًا عن مصدر التسخين. يتم إجراء موازنة التدفق عن طريق اختيار تدفق المضخة وتحديد التدفق بواسطة المنظمين.
3. الاتصال بالنقطة القصوى للمجمع متحد المستوى. يتم توفير حركة الناقل الحراري في حلقات التسخين تحت الأرضية بواسطة مضخة مشتركة موجودة في جزء المولد ، بينما يتم موازنة النظام وفقًا لمبدأ التدفق ذي الأولوية.
4. الاتصال عبر فاصل هيدروليكي مناسب على النحو الأمثل لعدد كبير من أجهزة التسخين ، وفرق كبير في معدلات التدفق في الدوائر وطول كبير من حلقات التدفئة تحت الأرضية. يستخدم هذا الخيار أيضًا مجمّعًا متحد المستوى ، بينما يعد السهم الهيدروليكي ضروريًا للتخلص من انخفاض الضغط الذي يتداخل مع التشغيل الصحيح لمضخات الدوران.
5. اتصال موازي محلي للحلقة من خلال unibox. هذا الخيار مناسب تمامًا لتوصيل حلقة تدفئة أرضية قصيرة ، على سبيل المثال ، إذا لزم الأمر ، قم بتسخين الأرضية في الحمام فقط.

أبسط خيار هو تشغيل دائرة التدفئة تحت الأرضية إلى نظام تدفئة المبرد بدرجة حرارة سائل التبريد 70-80 درجة مئوية. 1 - خط مع الإمداد والعودة لدائرة درجات الحرارة العالية ؛ 2 - كفاف الأرضية الدافئة ؛ 3 - يوني بوكس.

يجب أن نتذكر أن طبيعة عمل الأرضية الدافئة يمكن أن تختلف أيضًا اعتمادًا على تصميم الملف. يعتبر مخطط الحلزون هو الأمثل ، حيث يتم وضع الأنابيب في أزواج ، مما يعني أن المنطقة بأكملها يتم تسخينها بشكل متساوٍ تقريبًا. إذا تم ترتيب الأرضية الدافئة في "ثعبان" أو "متاهة" ، فعندئذٍ يكون تكوين مناطق أكثر برودة ودفئًا مضمونًا عمليًا. يمكن القضاء على هذا العيب ، بما في ذلك بسبب الإعدادات الصحيحة.

إعداد أرضية دافئة

والآن ، يتم ملء نظام التسخين واختباره ، يتم تشغيل المرجل. كل شيء جاهز لإعداد نظام التدفئة.

قبل البدء في إعداد التدفئة ، من الضروري تحديد أهدافها وغاياتها. لا تتمثل المهمة الرئيسية للموازنة في ضبط معدل التدفق المطلوب في كل حلقة ، ولكن تحديد نسبة معدلات التدفق للحلقات أو توازن معدلات التدفق. تجدر الإشارة إلى أن معدل التدفق النهائي يتم ضبطه أثناء إعداد وحدة الضخ والخلط. عن طريق تغيير معدل التدفق الإجمالي لسائل التبريد من خلال المجمع ، سيتم الحفاظ على نسبة معدلات التدفق عبر الحلقات.

تجهيز أرضية دافئة باستخدام مقاييس التدفق

يؤثر وجود مقاييس التدفق على الكتلة المتشعبة بشكل كبير على التوازن. تعمل أجهزة قياس التدفق على تسريع عملية الموازنة بشكل كبير وتسمح بإنجازها دون تشغيل المرجل. هذا ممكن لأن مقياس التدفق يوضح تدفق سائل التبريد لكل دائرة في الوقت الفعلي.

يجب أن يتم توزيع تدفقات الناقل الحراري بطريقة تتطابق فيها نسبة معدلات التدفق على طول الحلقات ونسبة مخرجات الحرارة المطلوبة. للقيام بذلك ، من المستحسن معرفة الأحمال الحرارية المطلوبة على المفصلات. ولكن حتى في حالة عدم توفر هذه البيانات ، يمكنك تعيين التكاليف بما يتناسب مع أطوال الحلقات. في معظم الحالات ، لا يعطي هذا الأسلوب خطأً كبيرًا نظرًا لحقيقة أن الحلقات ذات الأطوال الكبيرة لها أيضًا سعة كبيرة.

تبدأ الموازنة بأطول حلقة أو الحلقة بأعلى قوة إذا كانت معروفة. علاوة على ذلك ، يفتح صمام التحكم الموجود في هذه الحلقة إلى أقصى موضع. في المستقبل ، سيتم عرض تكاليف جميع الحلقات الأخرى بالنسبة لها.

على سبيل المثال ، ضع في اعتبارك جامعًا به أربع حلقات. لنفترض أن أطوال الحلقات هي كما يلي: 100 و 75 و 75 و 50 م.

كما قلنا سابقًا ، يبدأ الضبط بحلقة أكبر يبلغ طولها 100 متر ، وتفتح على الحد الأقصى. افترض أنه مع فتح الصمام بالكامل ، يتم ضبط التدفق في هذه الحلقة على 4 لتر / دقيقة.

يجب أن يكون معدل تدفق سائل التبريد في الحلقتين الثانية والثالثة: (75/100) 4 = 3 لتر / دقيقة.

يجب أن يكون معدل تدفق سائل التبريد في الحلقة الرابعة: (50/100) 4 = 2 لتر / دقيقة.

مشاكل عند إعداد أرضية دافئة

من الناحية العملية ، قد يتضح أنه في الحلقة الثالثة ، سيتم ضبط معدل التدفق مع فتح الصمام بالكامل على 2.5 لتر / دقيقة ، على الرغم من أننا نحتاج إلى معدل تدفق يبلغ 3 لتر / دقيقة. يشير هذا إلى أن هذه الحلقة لديها مقاومة هيدروليكية أكبر من الحلقة الثانية من نفس الطول. كقاعدة عامة ، يحدث هذا بسبب وجود عدد أكبر من الانحناءات أو القوائم أو أقسام التوريد. إذا حدث هذا ، فستأتي ، وما زلت تشغل الغلاية وتجري مزيدًا من الموازنة مع تشغيل الغلاية وعلى الأقل مع الحد الأدنى من إزالة الحرارة في الغرفة.

في هذه الحالة ، سيتم ضبط الحلقة الأولى على (100/75) 2.5 = 3.3 لتر / دقيقة ، والحلقة الثانية - إلى 2.5 لتر / دقيقة ، والحلقة الرابعة على - (50/75) 2.5 = 1.6 لتر / دقيقة دقيقة.

بعد ضبط جميع التكاليف في الحلقات ، يمكن اعتبار موازنة حلقات التدفئة تحت الأرضية مكتملة. الخطوة التالية هي إعداد وحدة الضخ والخلط.

تجهيز أرضية دافئة بدون عدادات تدفق

إذا لم يتم تثبيت عدادات التدفق على المشعب ، فسيتم الحكم على معدلات التدفق في الحلقات فقط من خلال علامات غير مباشرة.

يتم إجراء الموازنة بدون عدادات التدفق فقط مع تشغيل المرجل وعلى الأقل مع الحد الأدنى من إزالة الحرارة في الغرفة. من الأفضل ألا تقل درجة الحرارة بالخارج عن +5 درجة مئوية ، بينما يجب ألا تحتوي الغرف على نوافذ مفتوحة وأي انبعاثات حرارية كبيرة ، على سبيل المثال ، مدفأة تعمل. يجب بعد ذلك السماح للنظام بالتسخين لبضع ساعات حتى تستقر درجة الحرارة في الحلقات ، وبعد ذلك من الضروري تقييم صحة التعديل الذي تم إجراؤه.

يتم تحديد صحة إعداد النظام بإحدى الطرق التالية:

• بواسطة درجة حرارة الناقل الحراري في خط أنابيب الإرجاع ؛
• حسب متوسط ​​درجة حرارة الأرضية.

وظيفة ومبدأ تشغيل مقياس التدفق

تتمثل الوظيفة الرئيسية لمقاييس التدفق أو ، كما يطلق عليها أيضًا ، مقاييس الدوران العائمة في نظام التدفئة تحت الأرضية في ضبط معدل تدفق سائل التبريد في دوائر المياه. يتيح لك تثبيت مثل هذا الجهاز:

• لتجنب الاستهلاك المفرط للطاقة الكهربائية في عملية تسخين المبرد ؛
• ضمان تسخين موحد لجميع دوائر المياه ؛
• القضاء على تقلبات درجات الحرارة في الغرف المختلفة.

تنشأ الحاجة إلى استخدام عدادات التدفق في المباني حيث يتم تسخين أغطية الأرضيات بمناطق مختلفة. تتطلب الغرف الكبيرة خط أنابيب أطول ، لذا فهي تدفأ بشكل أقل كثافة من غرفة صغيرة. لذلك ، من الممكن تحقيق تدفئة موحدة وضمان درجة حرارة مريحة في جميع أنحاء المنزل فقط باستخدام هذا الجهاز.

مقياس تدفق التدفئة الأرضية هو جهاز من النوع الميكانيكي بهيكل بلاستيكي أو نحاسي. داخلها عوامة من مادة البولي بروبيلين. يوجد في الجزء العلوي من الجسم دورق شفاف به علامات. في عملية تدوير المبرد ، تدخل العوامة حيز التنفيذ ، وتتحرك لأعلى ولأسفل. وفقًا لموقعه ، من الممكن تحديد حجم السائل في خط الأنابيب باستخدام مقياس.

كيفية ضبط إعداد وإدخال أرضية الماء الدافئ يدويًا

يتم إجراء الضبط اليدوي باستخدام صنبور تقليدي يسمى رأس حراري. يتم تركيبه على الإرجاع والإمداد. يتيح لك استخدام الرافعة عدم تحميل النظام بأتمتة ومعدات إضافية. هذا يقلل بشكل كبير من التكاليف ، لكنه يخلق عددًا من الإزعاج. يعد الضبط عالي الجودة والسريع لأرضية الماء الدافئ برأس حراري خرافة. يجب أن يتم لف الصنبور كثيرًا ، وعند تحديد درجة الحرارة ، اعتمد فقط على المشاعر الشخصية.

الأهمية! يعتبر أكثر ملاءمة لضبط الأرضيات المسخنة بالماء باستخدام مقاييس الدوران (عدادات التدفق) ، والتي يتم تثبيتها عند مدخل كل دائرة (موقع التثبيت المتشعب). كل ما هو مطلوب هو التحكم في الاختلاف المسموح به في قراءات الجهاز

0.3-0.5 لتر.

يتطلب الضبط الصحيح للأرضية الدافئة برأس حراري الامتثال لمعايير التشغيل للنظام بأكمله. خلاف ذلك ، سوف يتعطل نظام التدفئة الرئيسية أو المساعدة للكتل الهوائية من أسفل الغرفة.

نظام درجة الحرارة

قبل الشروع في تعديل الأرضية الدافئة ، من المهم للغاية إنشاء فكرة واضحة عن الغرض الذي يتم تنفيذه. وفقًا لمبدأ التشغيل ، تختلف الأرضية المسخنة بالماء اختلافًا جوهريًا عن أجهزة التدفئة الأخرى.

الاختلاف الرئيسي هو درجة حرارة تشغيل المبرد. إذا تم الإمداد بشبكة المبرد عند درجات حرارة تصل إلى 80 درجة مئوية ، فإن تسخين المبرد الذي يدخل إلى ملف التدفئة الأرضية يقتصر على 40-42 درجة مئوية. هذه الحاجة ترجع إلى أسباب الراحة والأمان. في الوضع العادي ، تتقلب درجة الحرارة على سطح الأرض في حدود 22-26 درجة مئوية ، والتدفئة القوية تسبب عدم الراحة.

هناك طريقتان للتحكم في درجة حرارة تدفئة الأرضية السائلة. يتضمن أولهما التحكم في درجة الحرارة في فرع الإمداد للمجمع عن طريق خلط جزء من المبرد المبرد من المرتجع. من الناحية الفنية ، يتم تنفيذ هذا الحل عن طريق تركيب صمام ثلاثي الاتجاه مع دفع RTL برأس ثرموستاتي. الفرق بين هذا الرأس ورأس المبرد هو أنه يعتمد في التشغيل على درجة حرارة المبرد ، وليس الهواء. باستخدام طريقة التنظيم هذه ، يظل التدفق في الحلقات ثابتًا ، وتتغير درجة حرارة المبرد فقط بسعة صغيرة.

تتضمن طريقة الضبط الثانية الحد من تدفق المبرد الساخن في الدائرة. في هذه الحالة ، يتم أيضًا تثبيت رأس ثرموستاتي ، ولكنه يقع على صمام ثنائي الاتجاه يقطع دائرة تدفق الإرجاع.باستخدام طريقة التنظيم هذه ، يتم توصيل الإمداد والعودة بواسطة دائرة تجاوز ، يتم تنظيم التدفق من خلالها بواسطة صمام مقيد بسعة معايرة مسبقًا. يعتمد مبدأ هذا التنظيم على القصور الذاتي العالي لنظام التدفئة تحت الأرضية. أثناء التشغيل ، يتم توفير المبرد للحلقات عند درجة الحرارة الاسمية لوحدة التسخين ، فقط التدفق الكلي يتغير بشكل دوري. وبالتالي ، يحدث تسخين ذراع التسوية دوريًا ، أي أن السعة الحرارية الكبيرة لطبقة التخزين مطلوبة لتخفيف انخفاض درجات الحرارة.

في كلتا الحالتين ، يتم تطبيق قاعدة مهمة واحدة: يجب أن تعتمد التركيبات الحرارية بالضرورة على درجة حرارة التدفق العائد للحلقة أو المجمع. يمكن أن يكون للجهاز مبدأ ميكانيكي أو إلكتروني للتشغيل ، بل يمكن أن يكون مقياس حرارة تقليديًا

ترجع الحاجة إلى الموقع الصحيح إلى حقيقة أنه يكاد يكون من المستحيل الحكم على فعالية الضبط من خلال قيمة درجة حرارة المبرد عند الإمداد ، لأن طول الحلقات يمكن أن يختلف اختلافًا كبيرًا.

موازنة حلقات التدفئة تحت البلاط

أثناء إعداد هذا المقال ، قرأت العديد من الآراء المختلفة للخبراء حول إنشاء أرضية دافئة. هذا ما لا أتفق معه:

غالبًا ما تسمع أنه من الممكن تحقيق التوازن الصحيح لنظام التدفئة تحت الأرضية فقط بمساعدة الحسابات ، عن طريق حساب مقاومة جميع الحلقات وحساب موضع ضبط صمامات التحكم. أنا لا أزعم أن الحساب الهيدروليكي المختص سوف يسرع عملية الضبط ويحمي من أخطاء التثبيت. ولكن من الناحية العملية ، يمكن أن يتم إنشاء أرضية دافئة بدون حسابات نظرية ، على الرغم من أن الأمر سيستغرق وقتًا أطول. الشيء الأكثر أهمية هو أن المشروع باستخدام الحساب الهيدروليكي يكلف المال ، ونحن نهدف إلى تحقيق وفورات كفؤة.

يعتقد العديد من الخبراء أن معدل تدفق المبرد في جميع الحلقات يجب أن يكون هو نفسه. من الناحية العملية ، يعتمد تدفق السوائل في الحلقات بشكل أساسي على ناتج الحرارة الذي تنتقله كل حلقة معينة إلى الغرفة.

هناك رأي مفاده أن نظام التدفئة تحت الأرضية لا يحتاج إلى أن يكون متوازنًا على الإطلاق ، وأن تدفق سائل التبريد في الحلقات سوف يخرج من تلقاء نفسه بسبب تشغيل منظمات الحرارة وأجهزة التحكم وأجهزة التشغيل الآلي الأخرى. لا أتفق مع هذا البيان ، حيث ستأتي الظروف عاجلاً أم آجلاً عندما يتم إجبار جميع حلقات التدفئة الأرضية على الفتح إلى أقصى حد. في هذه الحالة ، يجب أن يكون توزيع المبرد في النظام بحيث لا يدخل السائل كله في حلقة واحدة ، بل يتم توزيعه بالتساوي على جميع الدوائر.

ميزات التعديل

لكل غرفة منفصلة ، يتم إجراء ضبط منفصل لأجهزة قياس الدوران. يتم التحكم وفقًا لمخطط الدوائر المنشأة

هذا يأخذ في الاعتبار مستوى تسخين السائل والضغط

يوصى بإجراء الموازنة وفقًا للإرشادات التالية:

1. يتم تحديد الكمية الإجمالية لسائل التبريد الذي يمر عبر المجمع في دقيقة واحدة. الأرقام مأخوذة باللترات. يتم أخذ القيمة الناتجة بنسبة 100 بالمائة.
2. يتم حساب النسبة المئوية لتدفق كل دائرة مائية فردية. يتم تحويل النتيجة إلى لترات في الدقيقة.
3. يتحكم مقياس التدفق في كمية السائل الذي يتم توفيره لخط الأنابيب.

من خلال مثل هذه الإجراءات ، من الممكن إجراء تصحيح دائم لدائرة المياه. للإشارة إلى المعلمات الفعلية ، من الضروري مراقبة أداء مقياس التدفق. وفقًا للملاحظات ، من الممكن تحديد معدل تدفق الدوائر المتصلة بالمجمع بدقة.

مجمع مع عدادات التدفق للتدفئة الأرضية

يتم إجراء ضبط مقياس التدفق وفقًا للطراز المثبت. بعد توصيل الأداة بالمشعب ، يجب إجراء تعديل أولي عن طريق تحديد الوضع الأولي ، والذي يسمح للسائل بالدخول.

في مقاييس الدوران بدون صمام مدمج ، يتم استخدام جهاز قفل إضافي لضبط الوضع "المفتوح". في هذه الحالة ، يتم إجراء الموازنة أثناء تشغيل النظام.

يمكن ضبط عدادات نقل الحرارة المجمعة مسبقًا باستخدام لفات كاملة للصمام المدمج. كل منعطف يسمح لك بتقليل الخلوص بالقيمة المحددة.

يتم ضبط مقياس التدفق لنظام التدفئة الأرضية مع مراعاة التحكم في سرعة السائل في دقيقة واحدة - من 0.5 إلى 5 لترات.

قبل إعداد مقياس الدوران ، يجب عليك التحقق من حالة الدائرة المثبتة. يعد الاختبار التجريبي ضروريًا لاستبعاد وجود تسربات في الدائرة ، والتي يمكن أن تسبب تشويهًا للمؤشرات الموجودة في الجهاز.

يعد مقياس التدفق عنصرًا مهمًا في نظام التدفئة الأرضية متعدد الدوائر. يسمح لك الجهاز بضمان تدفق منتظم للسوائل في جميع خطوط الأنابيب الفردية. لكي تعمل معدات التسخين بأكبر قدر ممكن من الكفاءة ، يجب عليك اختيار مقياس الدوران المناسب ، وكذلك تنفيذ تركيبه وتكوينه وفقًا للمتطلبات الفنية.

أخيرًا ، تم تجميع نظام التدفئة في منزلي. بدأ المرجل. دعني أذكرك أنني قررت تدفئة منزلي فقط بالأرضيات الدافئة. على الرغم من عدم وجود العديد من الغرف في المنزل ، من أجل أن تكون الراحة في جميع الغرف متماثلة ، فمن الضروري تجهيز أرضية دافئة. هذه هي الطريقة التي يتم بها إعداد التدفئة الأرضية ، سنتحدث في هذا المقال.

إن إعداد أرضية دافئة ليس بالأمر الصعب الذي قد يبدو للوهلة الأولى. بشكل عام ، يتكون إعداد الأرضية الدافئة من ثلاث مراحل. أولاً ، قم بموازنة حلقات التسخين تحت الأرضية ، ثم قم بإعداد وحدة الضخ والخلط ، وأخيراً قم بإعداد وحدة التحكم إذا قررت أتمتة نظام التدفئة. قررت أتمتة نظام التدفئة في منزلي بالكامل. لذلك ، اشتريت جهاز تحكم ، أجهزة وأجهزة استشعار حرارية. دعنا نلقي نظرة فاحصة على المرحلة الأولى من الإعداد ، لأن نجاح الإعداد بأكمله يعتمد على مدى نجاحه.

العمل مع عدادات متعددة

يتكون التوازن الهيدروليكي لحلقات التسخين تحت الأرضية من تقنين التدفق في كل ملف. اعتمادًا على الطول ، قد تكون هناك حاجة إلى كمية مختلفة من المبرد الوارد بحيث يبرد تمامًا عند المرور عبر الحلقة إلى القيمة المحسوبة. يتم تعريف التدفق المطلوب كميًا على أنه نسبة الحمل الحراري على الحلقة إلى منتج السعة الحرارية للماء أو المبرد الآخر وفرق درجة الحرارة في الإمداد والعودة: G = Q / s * (t₁ - ت₂).

غالبًا ما يمكنك العثور على توصيات لتحديد معدل تدفق المبرد وفقًا لأداء مضخة الدوران ، أي لتقسيم إمدادها بما يتناسب مع نسبة أطوال الحلقات. يجب تجنب هذه النصيحة: بالإضافة إلى حقيقة أنه من الصعب جدًا حساب طول كل ملف ، يتم انتهاك أحد أهم القواعد - اختيار معلمات المعدات بناءً على احتياجات النظام ، وليس العكس. تؤدي محاولات توزيع التدفق بالطريقة الموصوفة دائمًا تقريبًا إلى حقيقة أن التدفق في الحلقات يختلف اختلافًا كبيرًا عن القيم المحسوبة ، مما يجعل إجراء مزيد من التعديل على النظام أمرًا مستحيلًا.

يعد ضبط التدفق باستخدام عدادات التدفق أمرًا بسيطًا للغاية. في بعض الطرز ، يتم تغيير الإنتاجية عن طريق قلب الجسم ، وفي نماذج أخرى - عن طريق تدوير الجذع بمفتاح خاص. يشير المقياس الموجود على جسم عداد التدفق إلى معدل التدفق باللتر في الدقيقة ، ما عليك سوى ضبط الوضع المناسب للطفو. دائمًا تقريبًا ، عندما يتغير معدل نقل أحد مقاييس التدفق ، يتغير التدفق في الحلقات المتبقية ، لذلك يتم إجراء الضبط عدة مرات ، مع معايرة كل منفذ على التوالي.إذا كانت هذه التغييرات واضحة بشكل خاص ، فهذا يشير إلى نقص قدرة صمام التحكم الذي يتم من خلاله توصيل المجمع ، أو الأداء المنخفض للغاية لمضخة الدورة الدموية.
